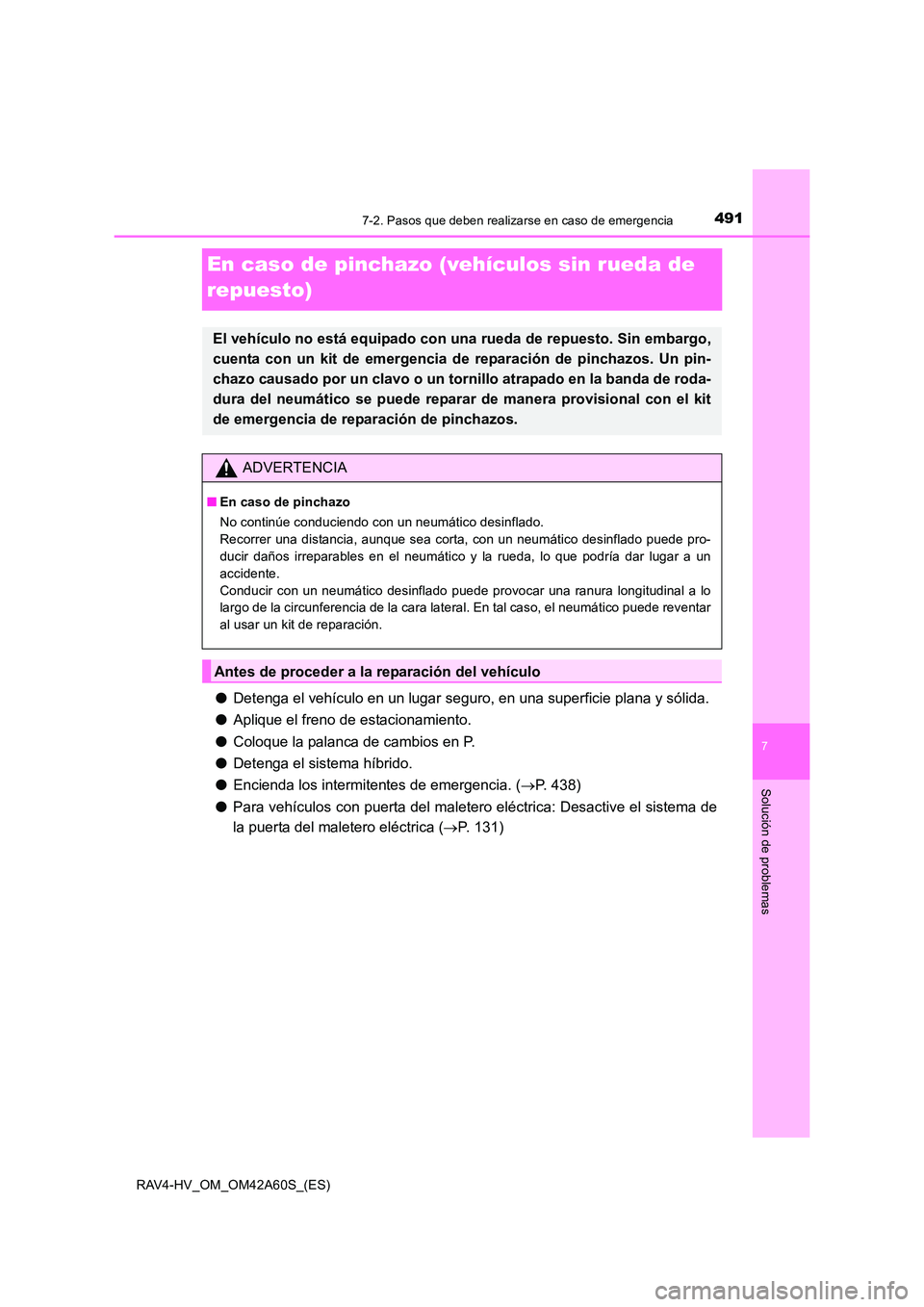

4917-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
7
Solución de problemas
En caso de pinchazo (vehículos sin rueda de
repuesto)
●Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. ( →P. 438)
● Para vehículos con puerta del maletero eléctrica: Desactive el sistema de
la puerta del maletero eléctrica ( →P. 131)
El vehículo no está equipado con una rueda de repuesto. Sin embargo,
cuenta con un kit de emergencia de reparación de pinchazos. Un pin-
chazo causado por un clavo o un tornillo atrapado en la banda de roda-
dura del neumático se puede reparar de manera provisional con el kit
de emergencia de reparación de pinchazos.
ADVERTENCIA
■ En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede pro-
ducir daños irreparables en el neumático y la rueda, lo que podría dar lugar a un
accidente.
Conducir con un neumático desinflado puede provocar una ranura longitudinal a lo
largo de la circunferencia de la cara lateral. En tal caso, el neumático puede reventar
al usar un kit de reparación.
Antes de proceder a la reparación del vehículo

4927-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)

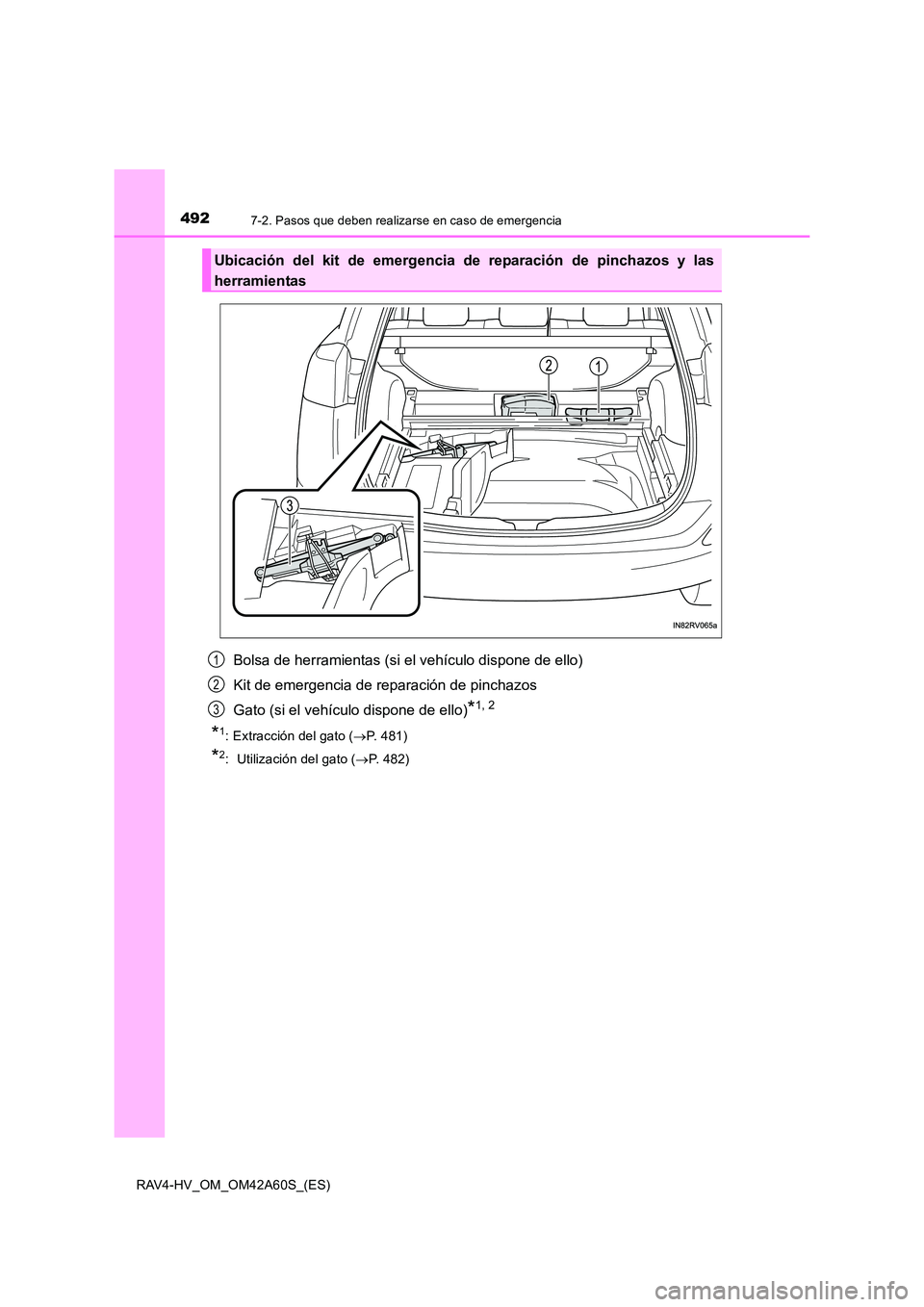

Bolsa de herramientas (si el vehículo dispone de ello)
Kit de emergencia de reparación de pinchazos
Gato (si el vehículo dispone de ello)
*1, 2
*1: Extracción del gato (→P. 481)
*2: Utilización del gato ( →P. 482)
Ubicación del kit de emergencia de reparación de pinchazos y las
herramientas
1
2
3

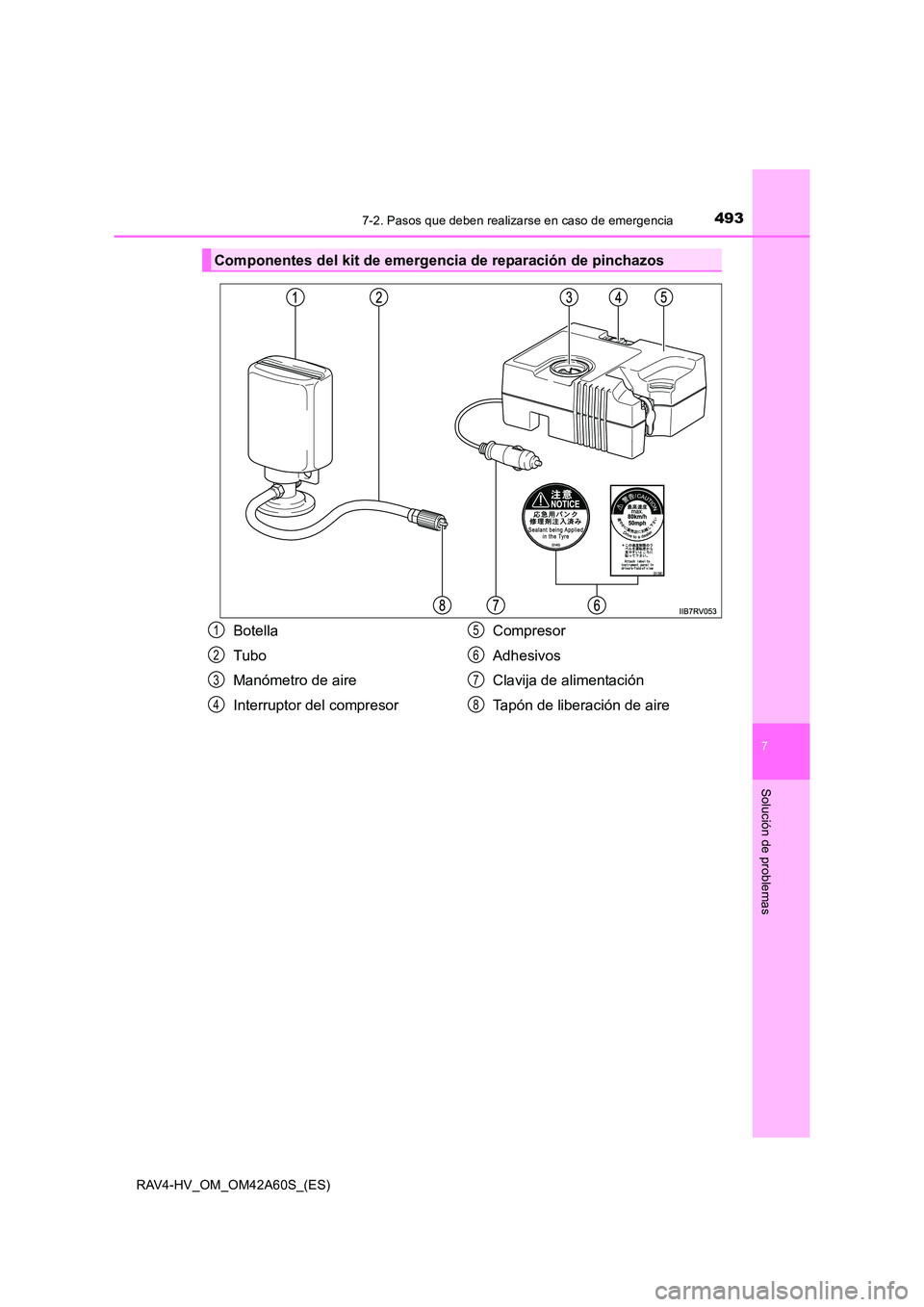

4937-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
7
Solución de problemas
Componentes del kit de emergencia de reparación de pinchazos
Botella
Tubo
Manómetro de aire
Interruptor del compresorCompresor
Adhesivos
Clavija de alimentación
Tapón de liberación de aire1
2
3
4
5
6
7
8

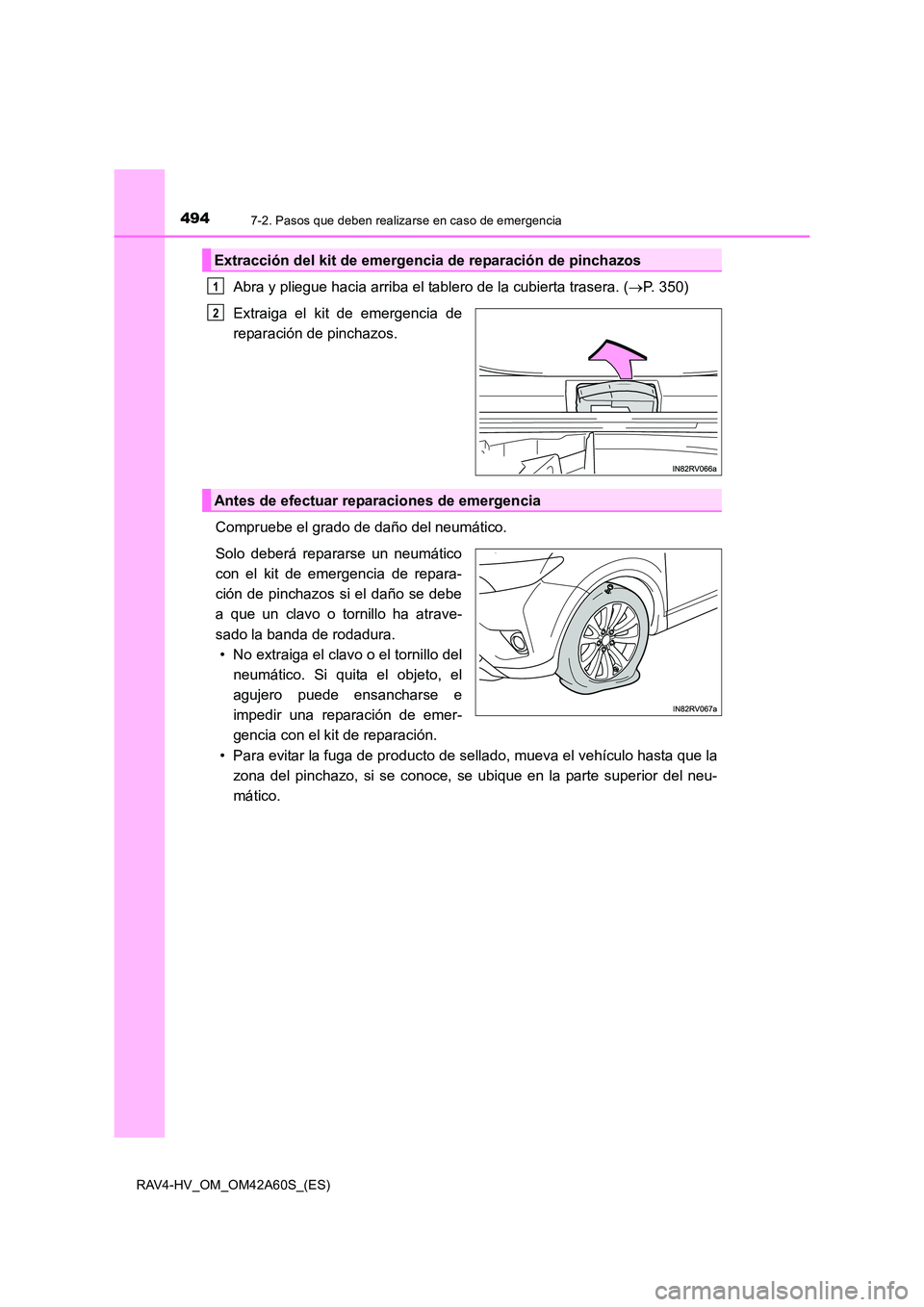

4947-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
Abra y pliegue hacia arriba el tablero de la cubierta trasera. (→P. 350)
Extraiga el kit de emergencia de
reparación de pinchazos.
Compruebe el grado de daño del neumático.
Solo deberá repararse un neumático
con el kit de emergencia de repara-
ción de pinchazos si el daño se debe
a que un clavo o tornillo ha atrave-
sado la banda de rodadura. • No extraiga el clavo o el tornillo del neumático. Si quita el objeto, el
agujero puede ensancharse e
impedir una reparación de emer-
gencia con el kit de reparación.
• Para evitar la fuga de producto de sellado, mueva el vehículo hasta que la zona del pinchazo, si se conoce, se ubique en la parte superior del neu-
mático.
Extracción del kit de emergencia de reparación de pinchazos
1
2
Antes de efectuar reparaciones de emergencia

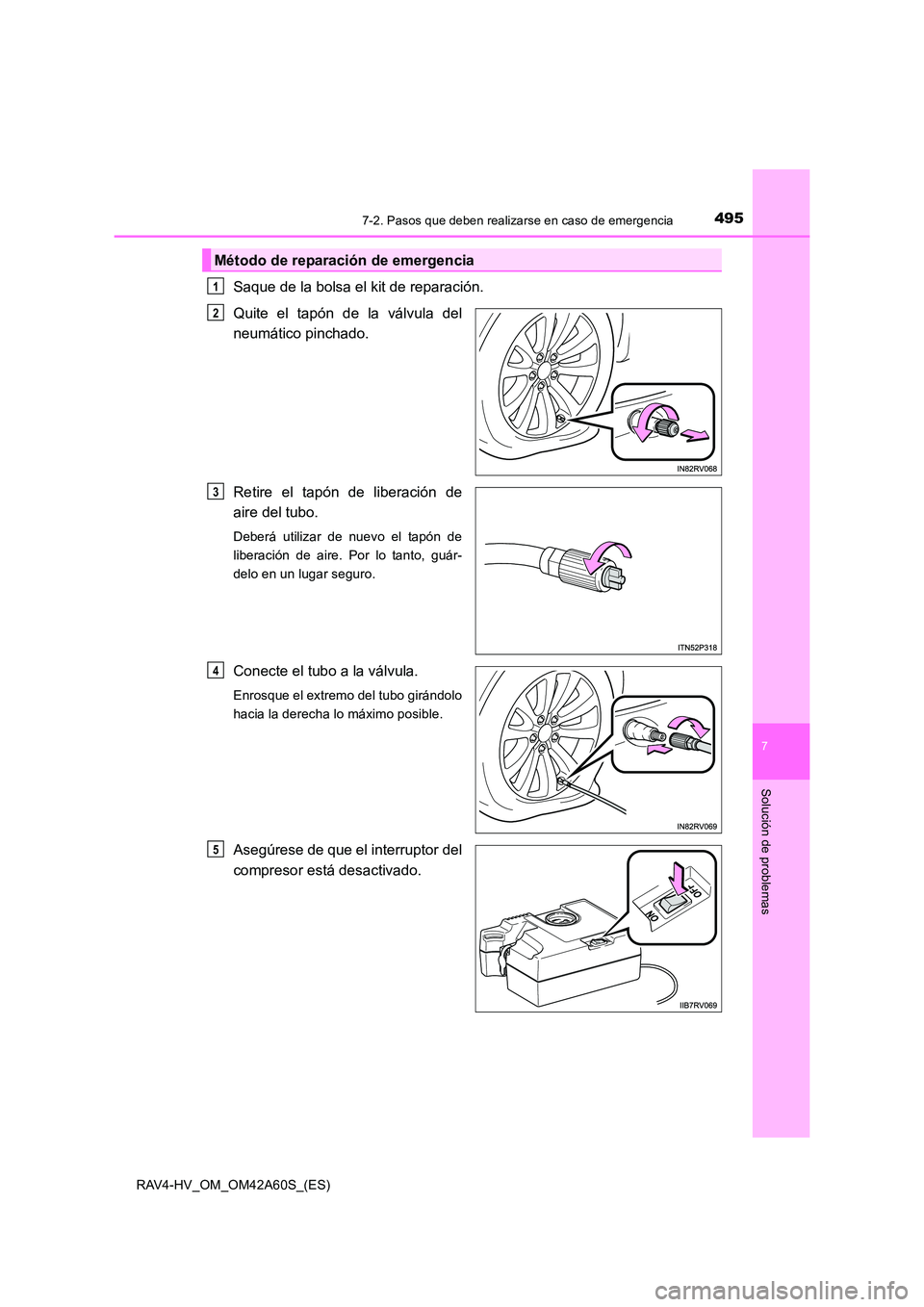

4957-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
7
Solución de problemas
Saque de la bolsa el kit de reparación.
Quite el tapón de la válvula del
neumático pinchado.
Retire el tapón de liberación de
aire del tubo.
Deberá utilizar de nuevo el tapón de
liberación de aire. Por lo tanto, guár-
delo en un lugar seguro.
Conecte el tubo a la válvula.
Enrosque el extremo del tubo girándolo
hacia la derecha lo máximo posible.
Asegúrese de que el interruptor del
compresor está desactivado.
Método de reparación de emergencia
1
2
3
4
5

4967-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)

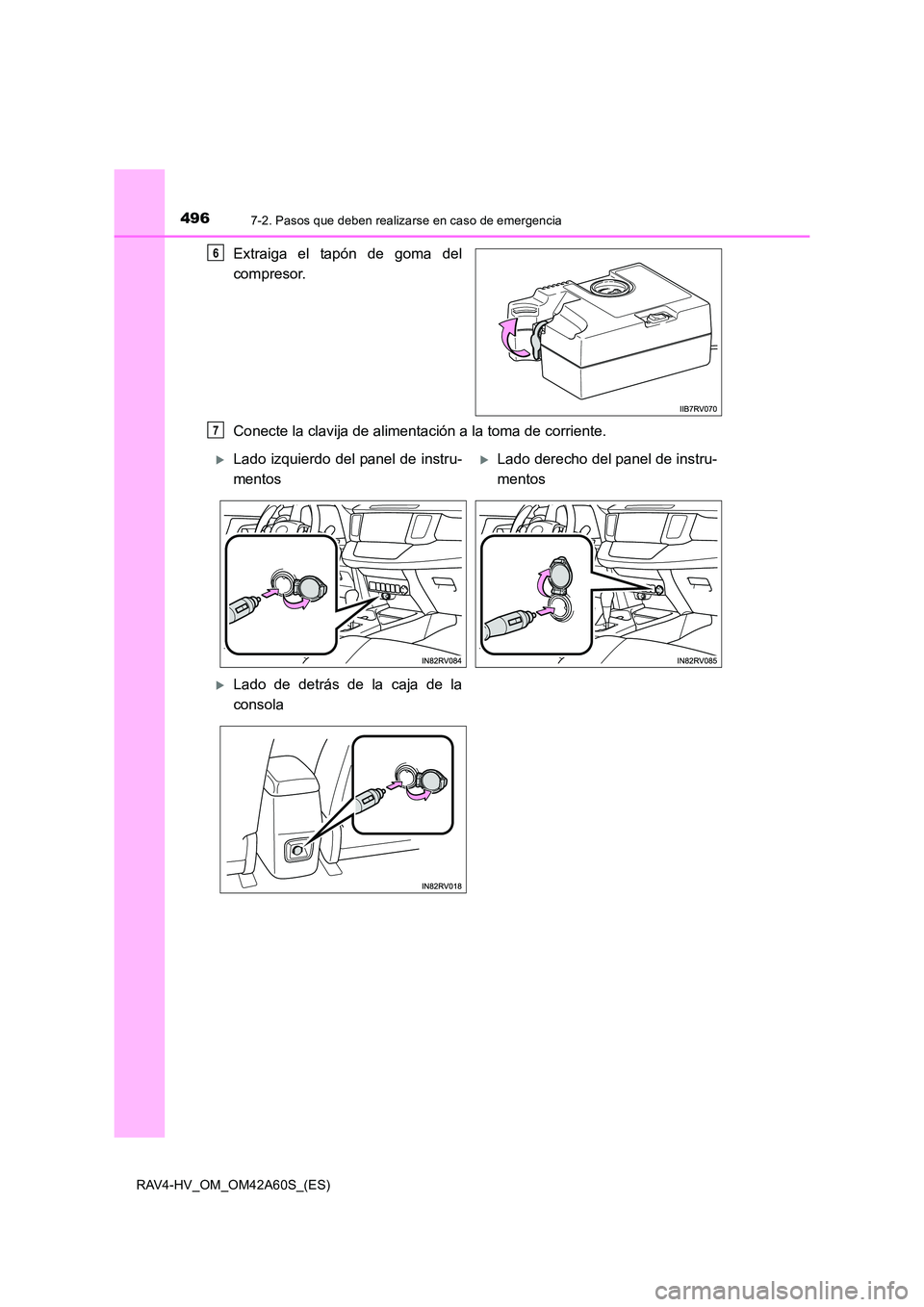

Extraiga el tapón de goma del
compresor.
Conecte la clavija de alimentación a la toma de corriente.6
7
XLado izquierdo del panel de instru-
mentosXLado derecho del panel de instru-
mentos
XLado de detrás de la caja de la
consola

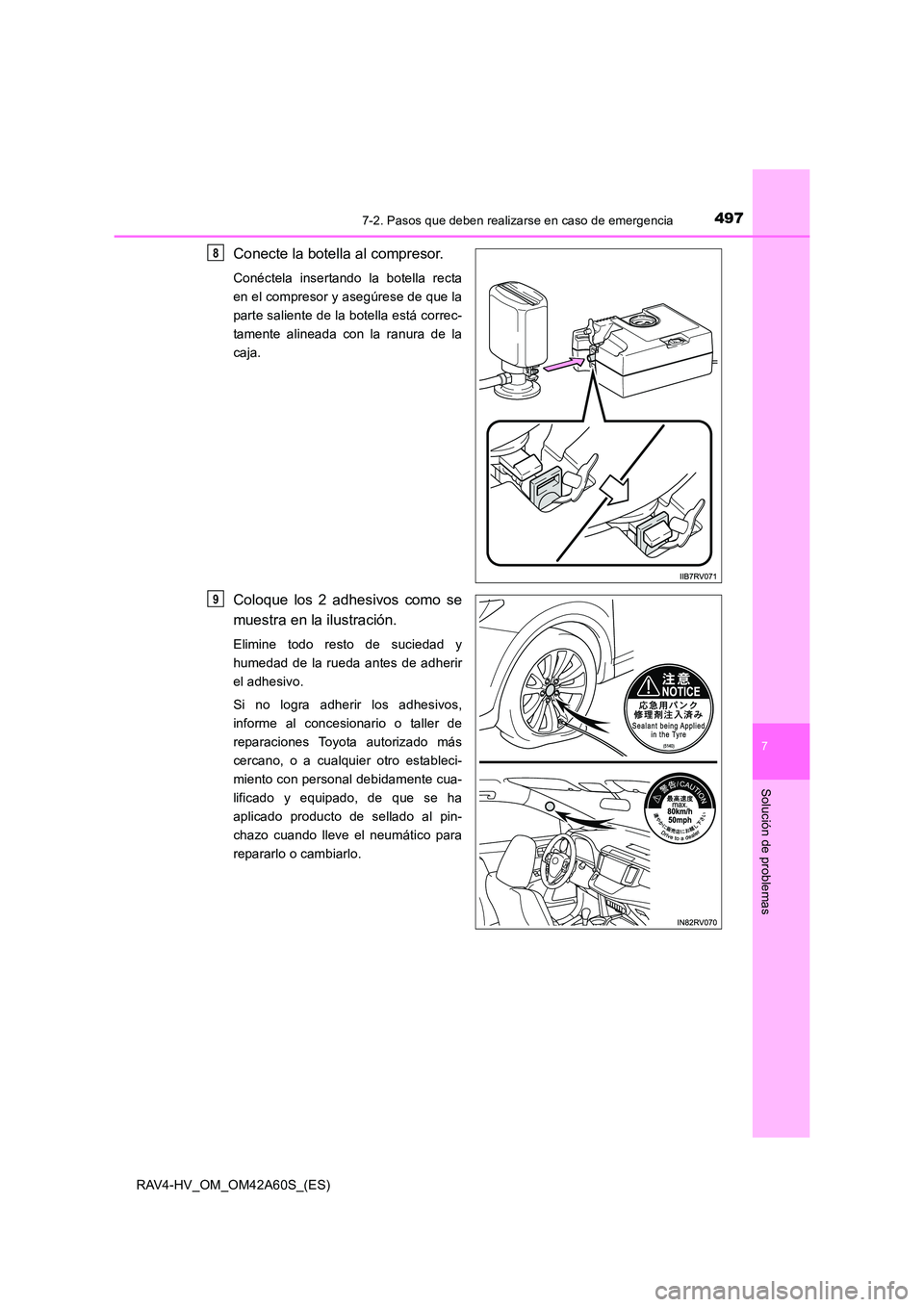

4977-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
7
Solución de problemas
Conecte la botella al compresor.
Conéctela insertando la botella recta
en el compresor y asegúrese de que la
parte saliente de la botella está correc-
tamente alineada con la ranura de la
caja.
Coloque los 2 adhesivos como se
muestra en la ilustración.
Elimine todo resto de suciedad y
humedad de la rueda antes de adherir
el adhesivo.
Si no logra adherir los adhesivos,
informe al concesionario o taller de
reparaciones Toyota autorizado más
cercano, o a cualquier otro estableci-
miento con personal debidamente cua-
lificado y equipado, de que se ha
aplicado producto de sellado al pin-
chazo cuando lleve el neumático para
repararlo o cambiarlo.
8
9

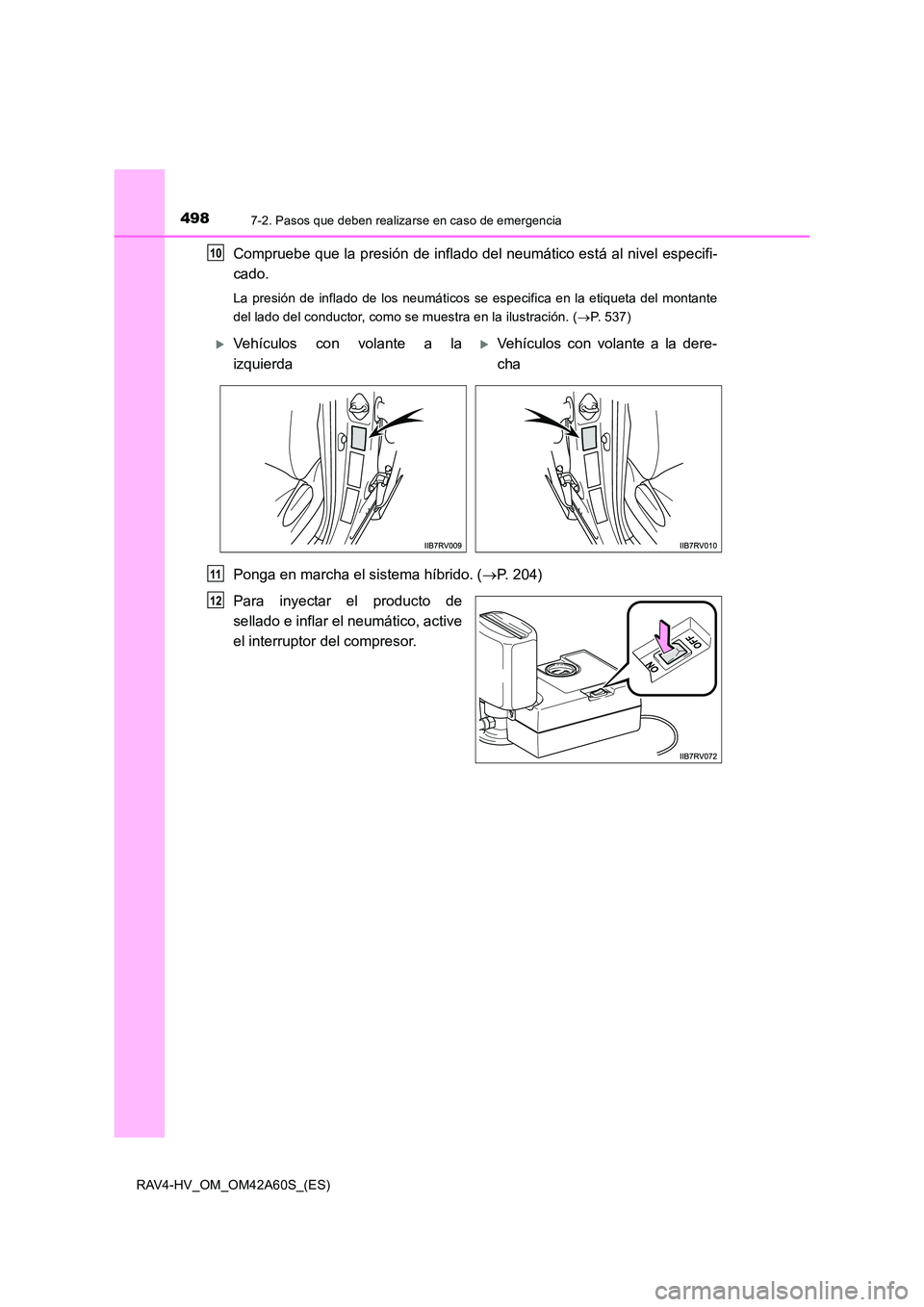

4987-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
Compruebe que la presión de inflado del neumático está al nivel especifi-
cado.
La presión de inflado de los neumáticos se especifica en la etiqueta del montante
del lado del conductor, como se muestra en la ilustración. (→P. 537)
Ponga en marcha el sistema híbrido. ( →P. 204)
Para inyectar el producto de
sellado e inflar el neumático, active
el interruptor del compresor.
10
XVehículos con volante a la
izquierdaXVehículos con volante a la dere-
cha
11
12

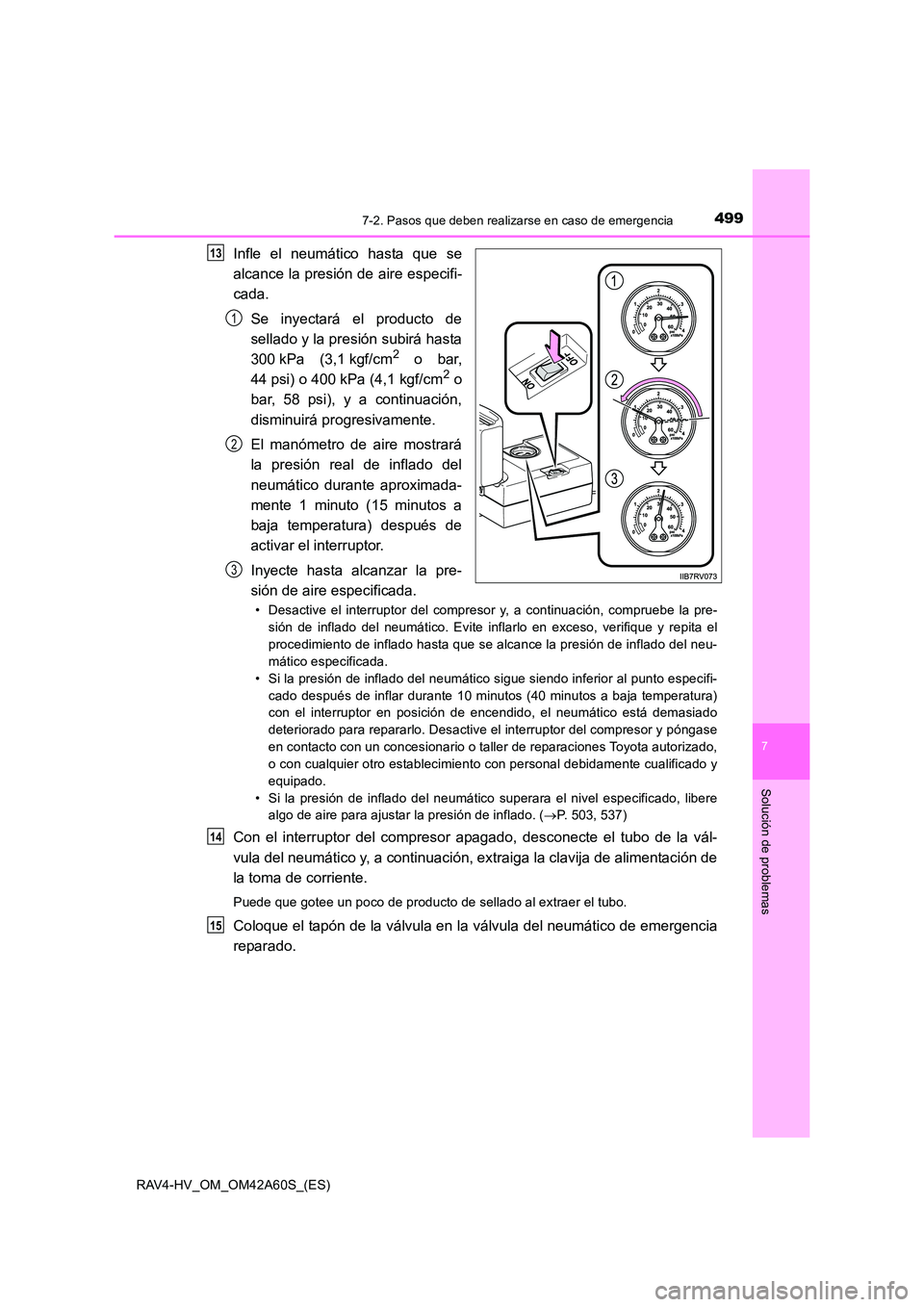

4997-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
7
Solución de problemas
Infle el neumático hasta que se
alcance la presión de aire especifi-
cada.Se inyectará el producto de
sellado y la presión subirá hasta
300 kPa (3,1 kgf/cm
2 o bar,
44 psi) o 400 kPa (4,1 kgf/cm2 o
bar, 58 psi), y a continuación,
disminuirá progresivamente.
El manómetro de aire mostrará
la presión real de inflado del
neumático durante aproximada-
mente 1 minuto (15 minutos a
baja temperatura) después de
activar el interruptor.
Inyecte hasta alcanzar la pre-
sión de aire especificada.
• Desactive el interruptor del compresor y, a continuación, compruebe la pre- sión de inflado del neumático. Evite inflarlo en exceso, verifique y repita el
procedimiento de inflado hasta que se alcance la presión de inflado del neu-
mático especificada.
• Si la presión de inflado del neumático sigue siendo inferior al punto especifi- cado después de inflar durante 10 minutos (40 minutos a baja temperatura)
con el interruptor en posición de encendido, el neumático está demasiado
deteriorado para repararlo. Desactive el interruptor del compresor y póngase
en contacto con un concesionario o taller de reparaciones Toyota autorizado,
o con cualquier otro establecimiento con personal debidamente cualificado y
equipado.
• Si la presión de inflado del neumático superara el nivel especificado, libere algo de aire para ajustar la presión de inflado. ( →P. 503, 537)
Con el interruptor del compresor apagado, desconecte el tubo de la vál-
vula del neumático y, a continuación, extraiga la clavija de alimentación de
la toma de corriente.
Puede que gotee un poco de producto de sellado al extraer el tubo.
Coloque el tapón de la válvula en la válvula del neumático de emergencia
reparado.
13
1
2
3
14
15

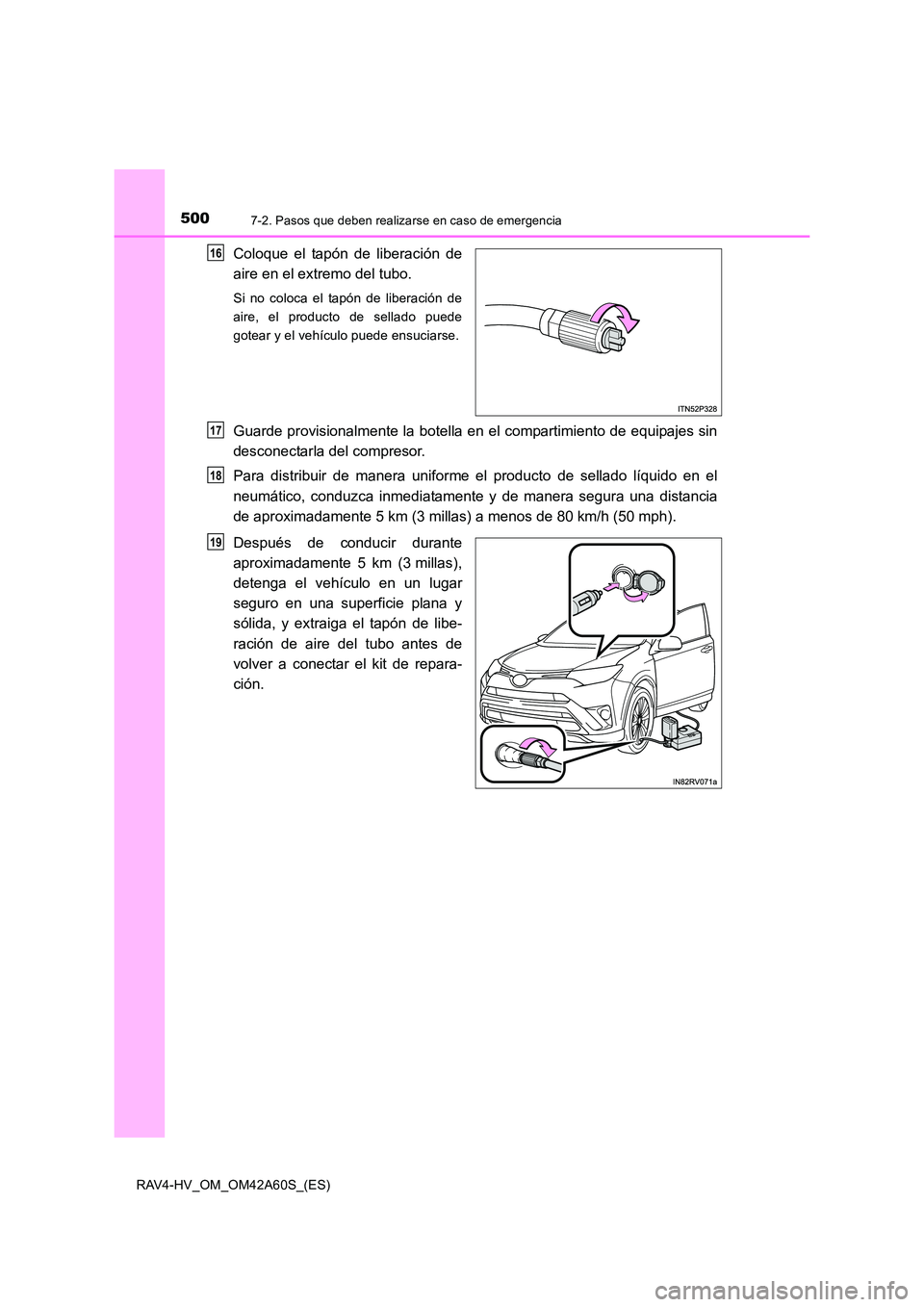

5007-2. Pasos que deben realizarse en caso de emergencia
RAV4-HV_OM_OM42A60S_(ES)
Coloque el tapón de liberación de
aire en el extremo del tubo.
Si no coloca el tapón de liberación de
aire, el producto de sellado puede
gotear y el vehículo puede ensuciarse.
Guarde provisionalmente la botella en el compartimiento de equipajes sin
desconectarla del compresor.
Para distribuir de manera uniforme el producto de sellado líquido en el
neumático, conduzca inmediatamente y de manera segura una distancia
de aproximadamente 5 km (3 millas) a menos de 80 km/h (50 mph).
Después de conducir durante
aproximadamente 5 km (3 millas),
detenga el vehículo en un lugar
seguro en una superficie plana y
sólida, y extraiga el tapón de libe-
ración de aire del tubo antes de
volver a conectar el kit de repara-
ción.
16
17
18
19
