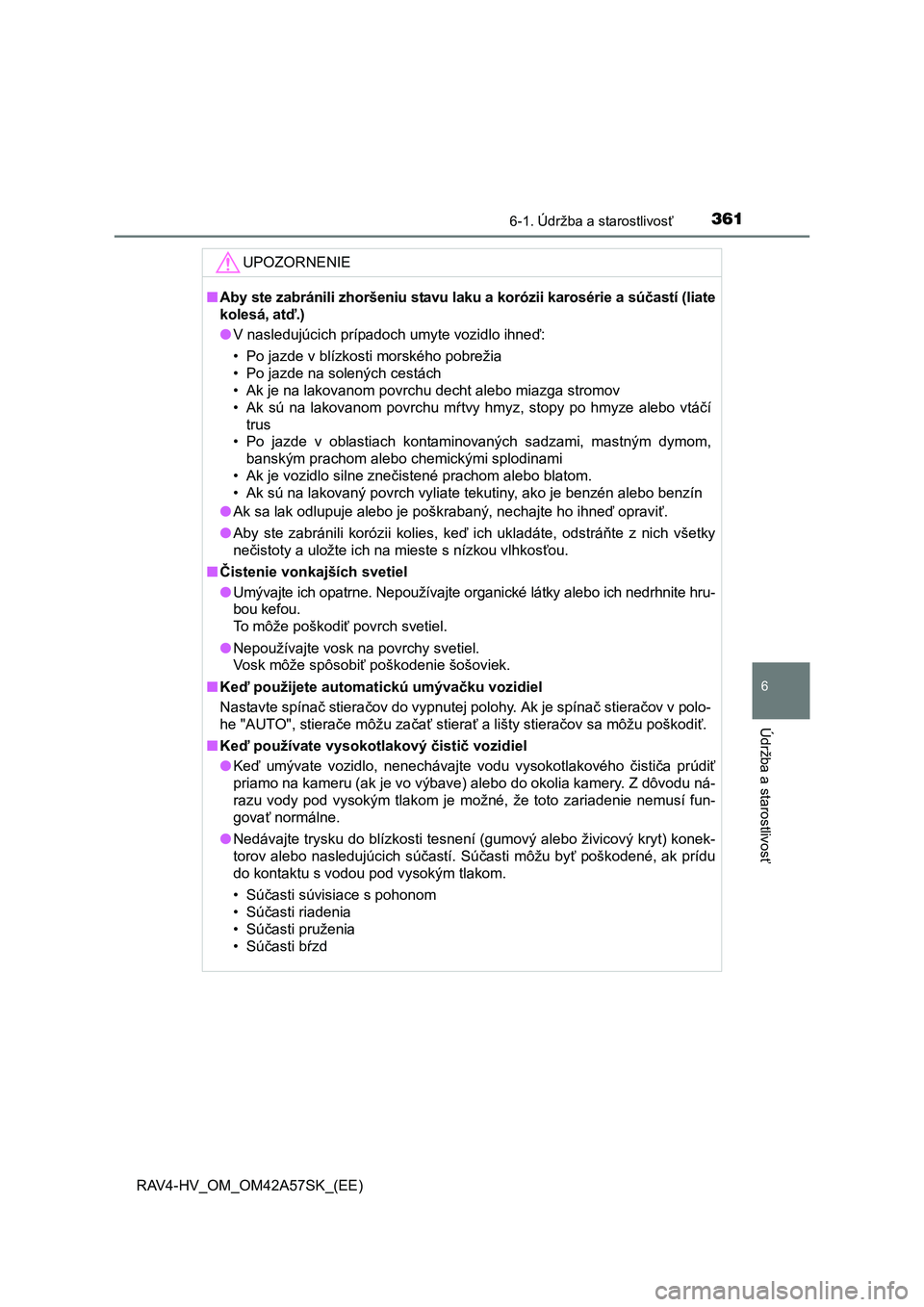

Page 361 of 548

3616-1. Údržba a starostlivosť
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
UPOZORNENIE
■Aby ste zabránili zhoršeniu stavu laku a korózii karosérie a súčastí (liate
kolesá, atď.)
●V nasledujúcich prípadoch umyte vozidlo ihneď:
• Po jazde v blízkosti morského pobrežia
• Po jazde na solených cestách
• Ak je na lakovanom povrchu decht alebo miazga stromov
• Ak sú na lakovanom povrchu mŕtvy hmyz, stopy po hmyze alebo vtáčí
trus
• Po jazde v oblastiach kontaminovaných sadzami, mastným dymom,
banským prachom alebo chemickými splodinami
• Ak je vozidlo silne znečistené prachom alebo blatom.
• Ak sú na lakovaný povrch vyliate tekutiny, ako je benzén alebo benzín
●Ak sa lak odlupuje alebo je poškrabaný, nechajte ho ihneď opraviť.
●Aby ste zabránili korózii kolies, keď ich ukladáte, odstráňte z nich všetky
nečistoty a uložte ich na mieste s nízkou vlhkosťou.
■Čistenie vonkajších svetiel
●Umývajte ich opatrne. Nepoužívajte organické látky alebo ich nedrhnite hru-
bou kefou.
To môže poškodiť povrch svetiel.
●Nepoužívajte vosk na povrchy svetiel.
Vosk môže spôsobiť poškodenie šošoviek.
■Keď použijete automatickú umývačku vozidiel
Nastavte spínač stieračov do vypnutej polohy. Ak je spínač stieračov v polo-
he "AUTO", stierače môžu začať stierať a lišty stieračov sa môžu poškodiť.
■Keď používate vysokotlakový čistič vozidiel
●Keď umývate vozidlo, nenechávajte vodu vysokotlakového čističa prúdiť
priamo na kameru (ak je vo výbave) alebo do okolia kamery. Z dôvodu ná-
razu vody pod vysokým tlakom je možné, že toto zariadenie nemusí fun-
govať normálne.
●Nedávajte trysku do blízkosti tesnení (gumový alebo živicový kryt) konek-
torov alebo nasledujúcich súčastí. Súčasti môžu byť poškodené, ak prídu
do kontaktu s vodou pod vysokým tlakom.
•Súčasti súvisiace s pohonom
•Súčasti riadenia
•Súčasti pruženia
•Súčasti bŕzd

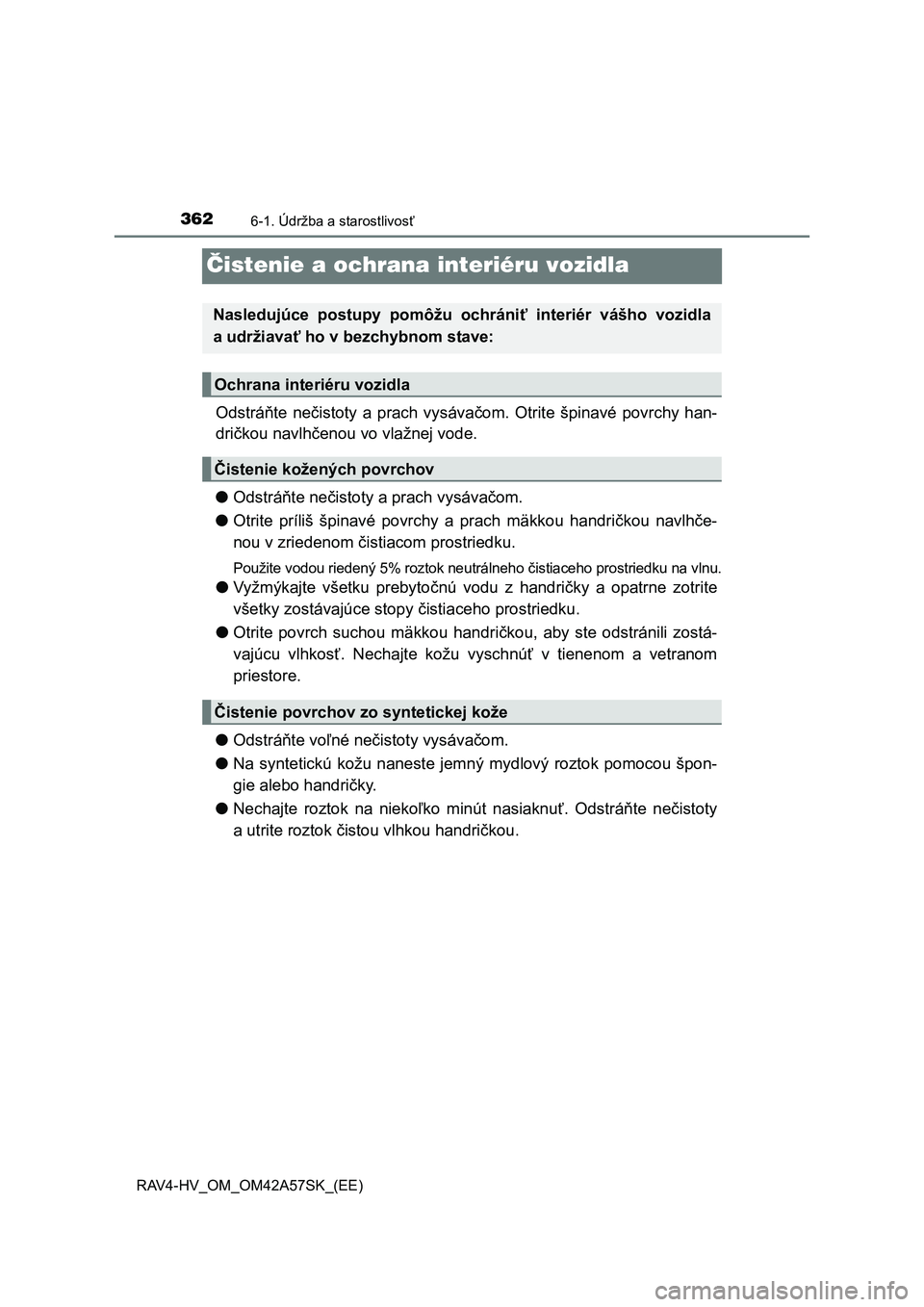

Page 362 of 548

3626-1. Údržba a starostlivosť
RAV4-HV_OM_OM42A57SK_(EE)
Čistenie a ochrana interiéru vozidla
Odstráňte nečistoty a prach vysávačom. Otrite špinavé povrchy han-
dričkou navlhčenou vo vlažnej vode.
●Odstráňte nečistoty a prach vysávačom.
●Otrite príliš špinavé povrchy a prach mäkkou handričkou navlhče-
nou v zriedenom čistiacom prostriedku.
Použite vodou riedený 5% roztok neutrálneho čistiaceho prostriedku na vlnu.
●Vyžmýkajte všetku prebytočnú vodu z handričky a opatrne zotrite
všetky zostávajúce stopy čistiaceho prostriedku.
●Otrite povrch suchou mäkkou handričkou, aby ste odstránili zostá-
vajúcu vlhkosť. Nechajte kožu vyschnúť v tienenom a vetranom
priestore.
●Odstráňte voľné nečistoty vysávačom.
●Na syntetickú kožu naneste jemný mydlový roztok pomocou špon-
gie alebo handričky.
●Nechajte roztok na niekoľko minút nasiaknuť. Odstráňte nečistoty
autrite roztok čistou vlhkou handričkou.
Nasledujúce postupy pomôžu ochrániť interiér vášho vozidla
a udržiavať ho v bezchybnom stave:
Ochrana interiéru vozidla
Čistenie kožených povrchov
Čistenie povrchov zo syntetickej kože

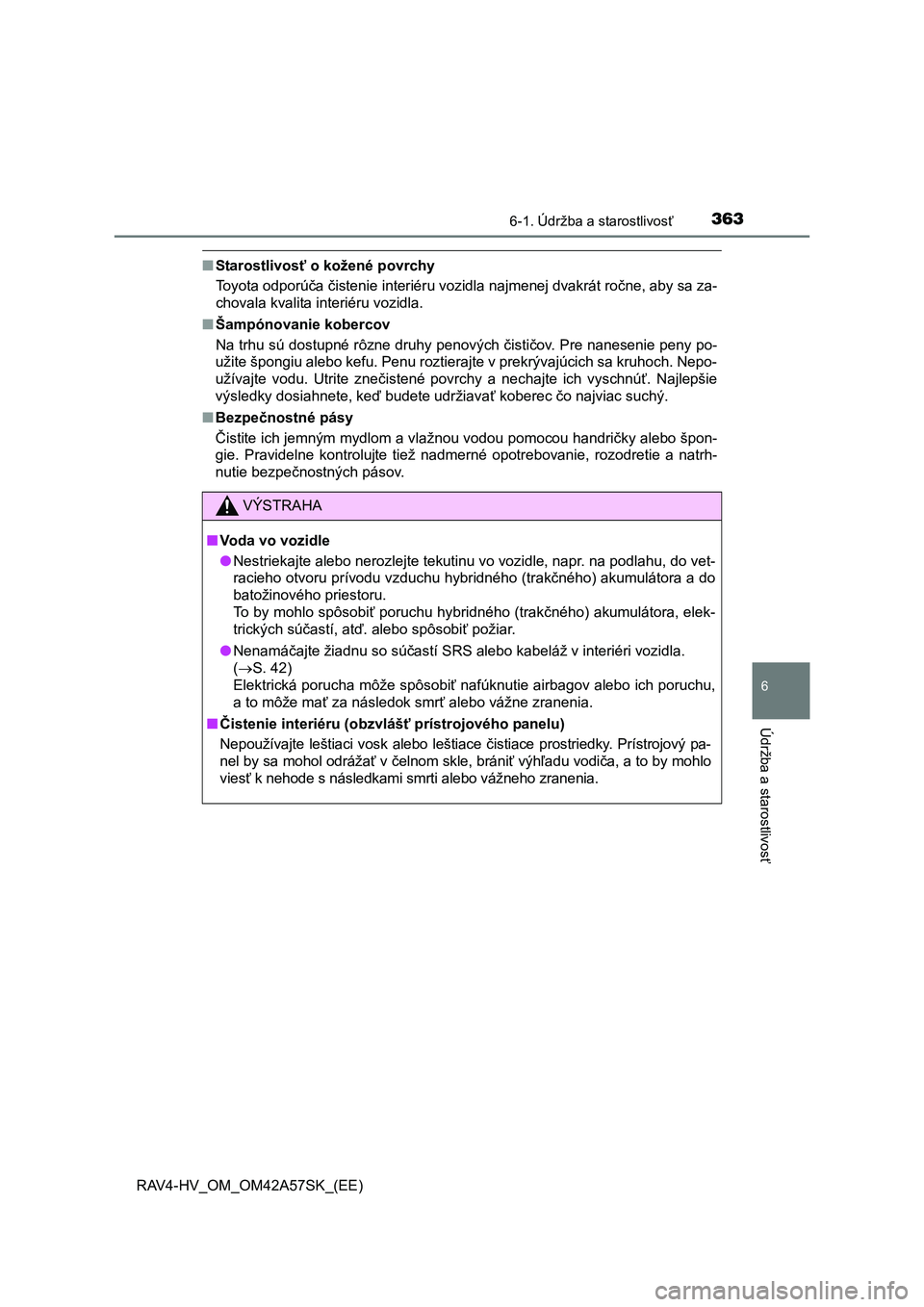

Page 363 of 548

3636-1. Údržba a starostlivosť
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
■Starostlivosť o kožené povrchy
Toyota odporúča čistenie interiéru vozidla najmenej dvakrát ročne, aby sa za-
chovala kvalita interiéru vozidla.
■Šampónovanie kobercov
Na trhu sú dostupné rôzne druhy penových čističov. Pre nanesenie peny po-
užite špongiu alebo kefu. Penu roztierajte v prekrývajúcich sa kruhoch. Nepo-
užívajte vodu. Utrite znečistené povrchy a nechajte ich vyschnúť. Najlepšie
výsledky dosiahnete, keď budete udržiavať koberec čo najviac suchý.
■Bezpečnostné pásy
Čistite ich jemným mydlom a vlažnou vodou pomocou handričky alebo špon-
gie. Pravidelne kontrolujte tiež nadmerné opotrebovanie, rozodretie a natrh-
nutie bezpečnostných pásov.
VÝSTRAHA
■Voda vo vozidle
●Nestriekajte alebo nerozlejte tekutinu vo vozidle, napr. na podlahu, do vet-
racieho otvoru prívodu vzduchu hybridného (trakčného) akumulátora a do
batožinového priestoru.
To by mohlo spôsobiť poruchu hybridného (trakčného) akumulátora, elek-
trických súčastí, atď. alebo spôsobiť požiar.
●Nenamáčajte žiadnu so súčastí SRS alebo kabeláž v interiéri vozidla.
(S. 42)
Elektrická porucha môže spôsobiť nafúknutie airbagov alebo ich poruchu,
a to môže mať za následok smrť alebo vážne zranenia.
■Čistenie interiéru (obzvlášť prístrojového panelu)
Nepoužívajte leštiaci vosk alebo leštiace čistiace prostriedky. Prístrojový pa-
nel by sa mohol odrážať v čelnom skle, brániť výhľadu vodiča, a to by mohlo
viesť k nehode s následkami smrti alebo vážneho zranenia.

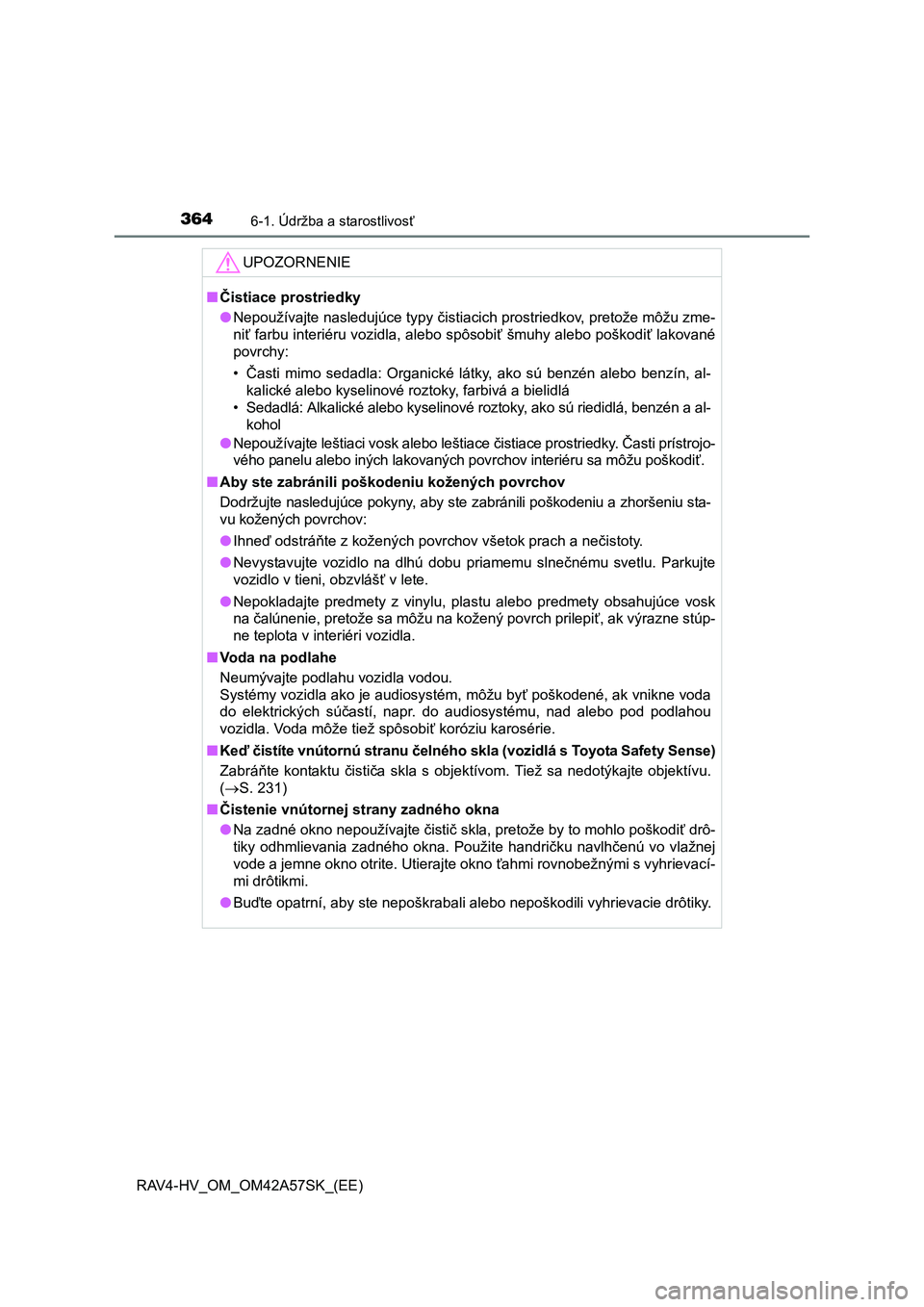

Page 364 of 548

3646-1. Údržba a starostlivosť
RAV4-HV_OM_OM42A57SK_(EE)
UPOZORNENIE
■Čistiace prostriedky
●Nepoužívajte nasledujúce typy čistiacich prostriedkov, pretože môžu zme-
niť farbu interiéru vozidla, alebo spôsobiť šmuhy alebo poškodiť lakované
povrchy:
•Časti mimo sedadla: Organické látky, ako sú benzén alebo benzín, al-
kalické alebo kyselinové roztoky, farbivá a bielidlá
• Sedadlá: Alkalické alebo kyselinové roztoky, ako sú riedidlá, benzén a al-
kohol
●Nepoužívajte leštiaci vosk alebo leštiace čistiace prostriedky. Časti prístrojo-
vého panelu alebo iných lakovaných povrchov interiéru sa môžu poškodiť.
■Aby ste zabránili poškodeniu kožených povrchov
Dodržujte nasledujúce pokyny, aby ste zabránili poškodeniu a zhoršeniu sta-
vu kožených povrchov:
●Ihneď odstráňte z kožených povrchov všetok prach a nečistoty.
●Nevystavujte vozidlo na dlhú dobu priamemu slnečnému svetlu. Parkujte
vozidlo v tieni, obzvlášť v lete.
●Nepokladajte predmety z vinylu, plastu alebo predmety obsahujúce vosk
na čalúnenie, pretože sa môžu na kožený povrch prilepiť, ak výrazne stúp-
ne teplota v interiéri vozidla.
■Voda na podlahe
Neumývajte podlahu vozidla vodou.
Systémy vozidla ako je audiosystém, môžu byť poškodené, ak vnikne voda
do elektrických súčastí, napr. do audiosystému, nad alebo pod podlahou
vozidla. Voda môže tiež spôsobiť koróziu karosérie.
■Keď čistíte vnútornú stranu čelného skla (vozidlá s Toyota Safety Sense)
Zabráňte kontaktu čističa skla s objektívom. Tiež sa nedotýkajte objektívu.
(S. 231)
■Čistenie vnútornej strany zadného okna
●Na zadné okno nepoužívajte čistič skla, pretože by to mohlo poškodiť drô-
tiky odhmlievania zadného okna. Použite handri
čku navlhčenú vo vlažnej
vode a jemne okno otrite. Utierajte okno ťahmi rovnobežnými s vyhrievací-
mi drôtikmi.
●Buďte opatrní, aby ste nepoškrabali alebo nepoškodili vyhrievacie drôtiky.

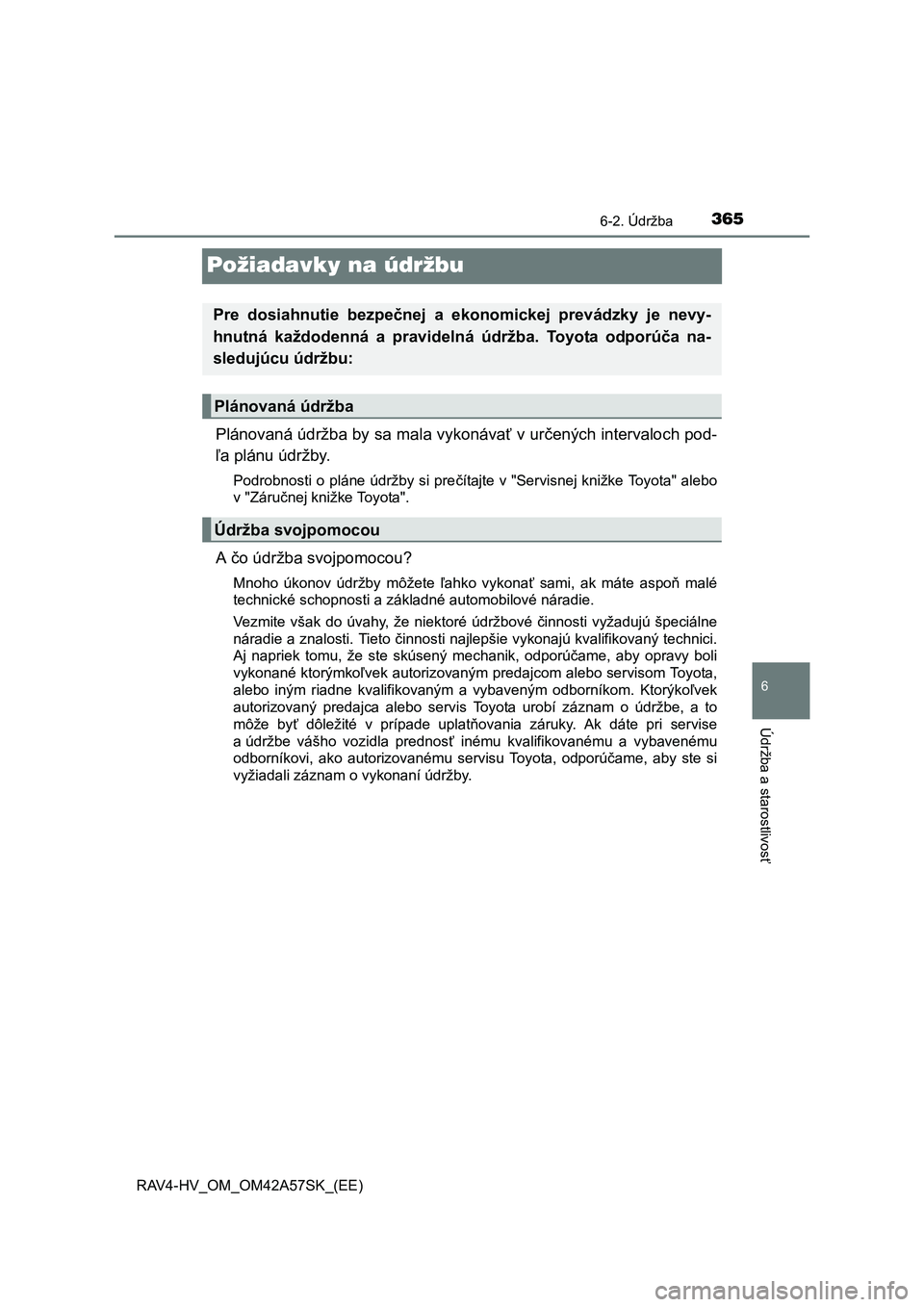

Page 365 of 548

3656-2. Údržba
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
Požiadavky na údržbu
Plánovaná údržba by sa mala vykonávať v určených intervaloch pod-
ľa plánu údržby.
Podrobnosti o pláne údržby si prečítajte v "Servisnej knižke Toyota" alebo
v "Záručnej knižke Toyota".
A čo údržba svojpomocou?
Mnoho úkonov údržby môžete ľahko vykonať sami, ak máte aspoň malé
technické schopnosti a základné automobilové náradie.
Vezmite však do úvahy, že niektoré údržbové činnosti vyžadujú špeciálne
náradie a znalosti. Tieto činnosti najlepšie vykonajú kvalifikovaný technici.
Aj napriek tomu, že ste skúsený mechanik, odporúčame, aby opravy boli
vykonané ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota,
alebo iným riadne kvalifikovaným a vybaveným odborníkom. Ktorýkoľvek
autorizovaný predajca alebo servis Toyota urobí záznam o údržbe, a to
môže byť dôležité v prípade uplatňovania záruky. Ak dáte pri servise
a údržbe vášho vozidla prednosť inému kvalifikovanému a vybavenému
odborníkovi, ako autorizovanému servisu Toyota, odporúčame, aby ste si
vyžiadali záznam o vykonaní údržby.
Pre dosiahnutie bezpečnej a ekonomickej prevádzky je nevy-
hnutná každodenná a pravidelná údržba. Toyota odporúča na-
sledujúcu údržbu:
Plánovaná údržba
Údržba svojpomocou

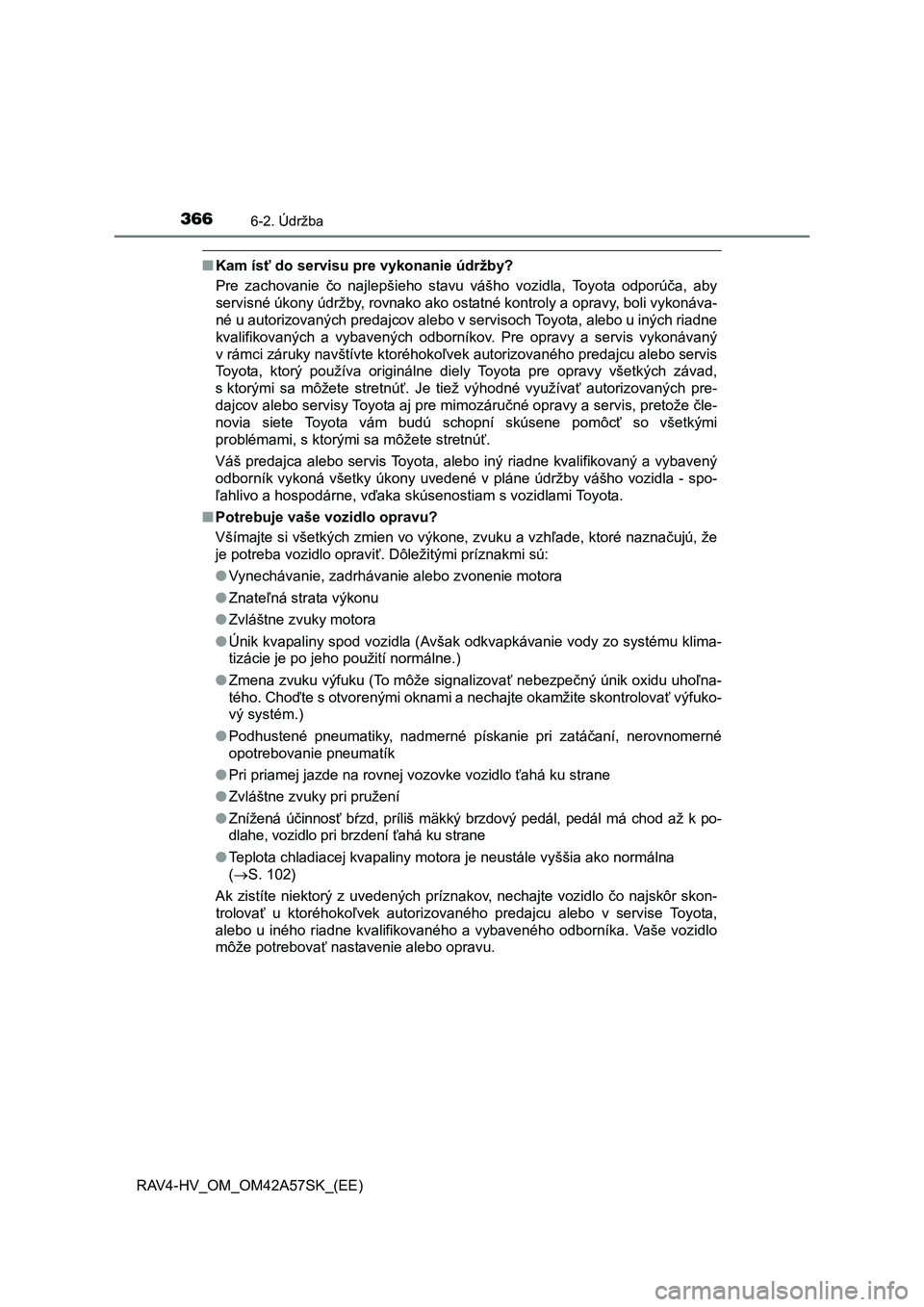

Page 366 of 548

3666-2. Údržba
RAV4-HV_OM_OM42A57SK_(EE)
■Kam ísť do servisu pre vykonanie údržby?
Pre zachovanie čo najlepšieho stavu vášho vozidla, Toyota odporúča, aby
servisné úkony údržby, rovnako ako ostatné kontroly a opravy, boli vykonáva-
né u autorizovaných predajcov alebo v servisoch Toyota, alebo u iných riadne
kvalifikovaných a vybavených odborníkov. Pre opravy a servis vykonávaný
v rámci záruky navštívte ktoréhokoľvek autorizovaného predajcu alebo servis
Toyota, ktorý používa originálne diely Toyota pre opravy všetkých závad,
s ktorými sa môžete stretnúť. Je tiež výhodné využívať autorizovaných pre-
dajcov alebo servisy Toyota aj pre mimozáručné opravy a servis, pretože čle-
novia siete Toyota vám budú schopní skúsene pomôcť so všetkými
problémami, s ktorými sa môžete stretnúť.
Váš predajca alebo servis Toyota, alebo iný riadne kvalifikovaný a vybavený
odborník vykoná všetky úkony uvedené v pláne údržby vášho vozidla - spo-
ľahlivo a hospodárne, vďaka skúsenostiam s vozidlami Toyota.
■Potrebuje vaše vozidlo opravu?
Všímajte si všetkých zmien vo výkone, zvuku a vzhľade, ktoré naznačujú, že
je potreba vozidlo opraviť. Dôležitými príznakmi sú:
●Vynechávanie, zadrhávanie alebo zvonenie motora
●Znateľná strata výkonu
●Zvláštne zvuky motora
●Únik kvapaliny spod vozidla (Avšak odkvapkávanie vody zo systému klima-
tizácie je po jeho použití normálne.)
●Zmena zvuku výfuku (To môže signalizovať nebezpečný únik oxidu uhoľna-
tého. Choďte s otvorenými oknami a nechajte okamžite skontrolovať výfuko-
vý systém.)
●Podhustené pneumatiky, nadmerné pískanie pri zatáčaní, nerovnomerné
opotrebovanie pneumatík
●Pri priamej jazde na rovnej vozovke vozidlo ťahá ku strane
●Zvláštne zvuky pri pružení
●Znížená účinnosť bŕzd, príliš mäkký brzdový pedál, pedál má chod až k po-
dlahe, vozidlo pri brzdení ťahá ku strane
●Teplota chladiacej kvapaliny motora je neustále vyššia ako normálna
(S. 102)
Ak zistíte niektorý z uvedených príznakov, nechajte vozidlo č
o najskôr skon-
trolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise Toyota,
alebo u iného riadne kvalifikovaného a vybaveného odborníka. Vaše vozidlo
môže potrebovať nastavenie alebo opravu.

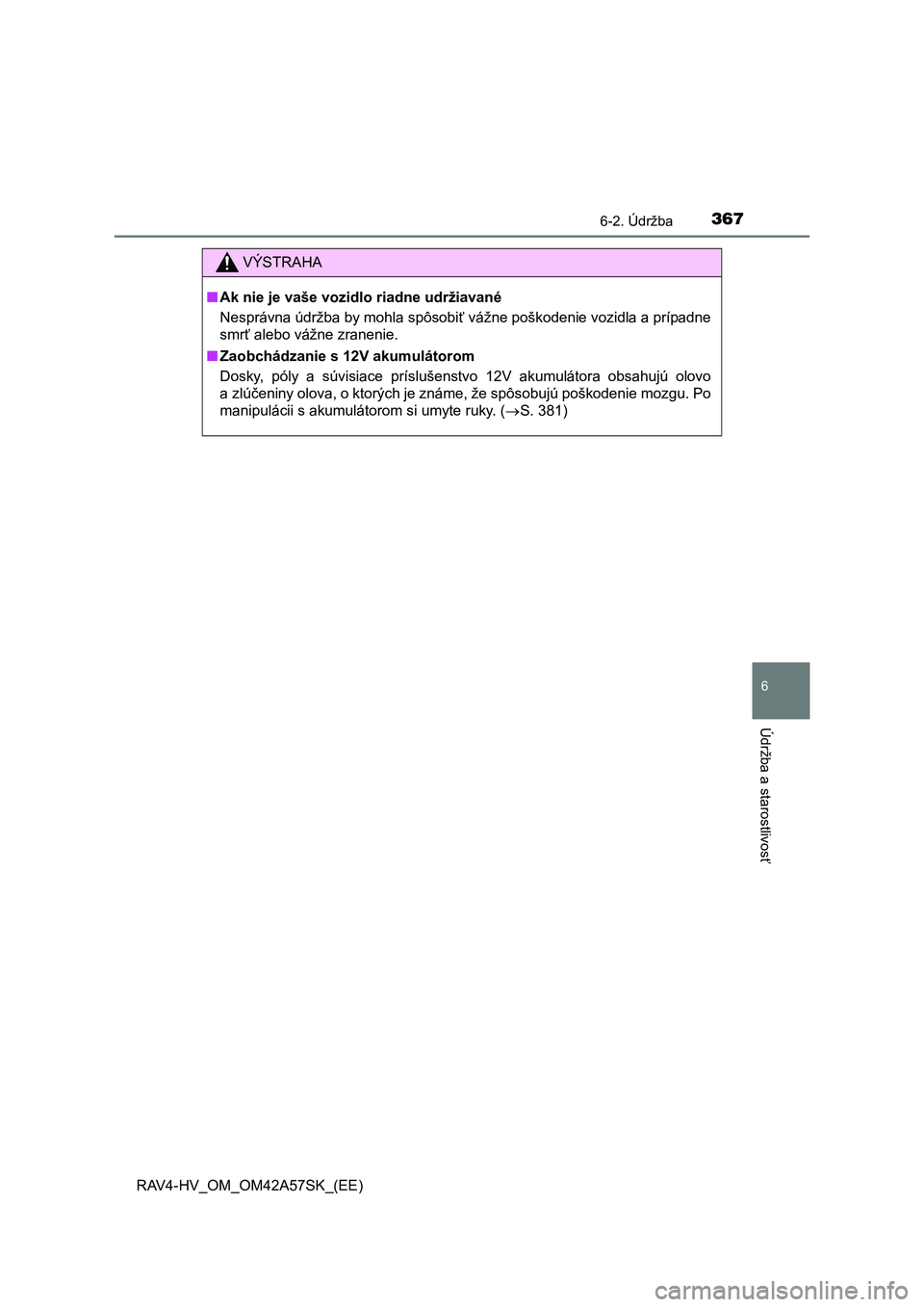

Page 367 of 548

3676-2. Údržba
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť
VÝSTRAHA
■Ak nie je vaše vozidlo riadne udržiavané
Nesprávna údržba by mohla spôsobiť vážne poškodenie vozidla a prípadne
smrť alebo vážne zranenie.
■Zaobchádzanie s 12V akumulátorom
Dosky, póly a súvisiace príslušenstvo 12V akumulátora obsahujú olovo
azlúčeniny olova, o ktorých je známe, že spôsobujú poškodenie mozgu. Po
manipulácii s akumulátorom si umyte ruky. (S. 381)

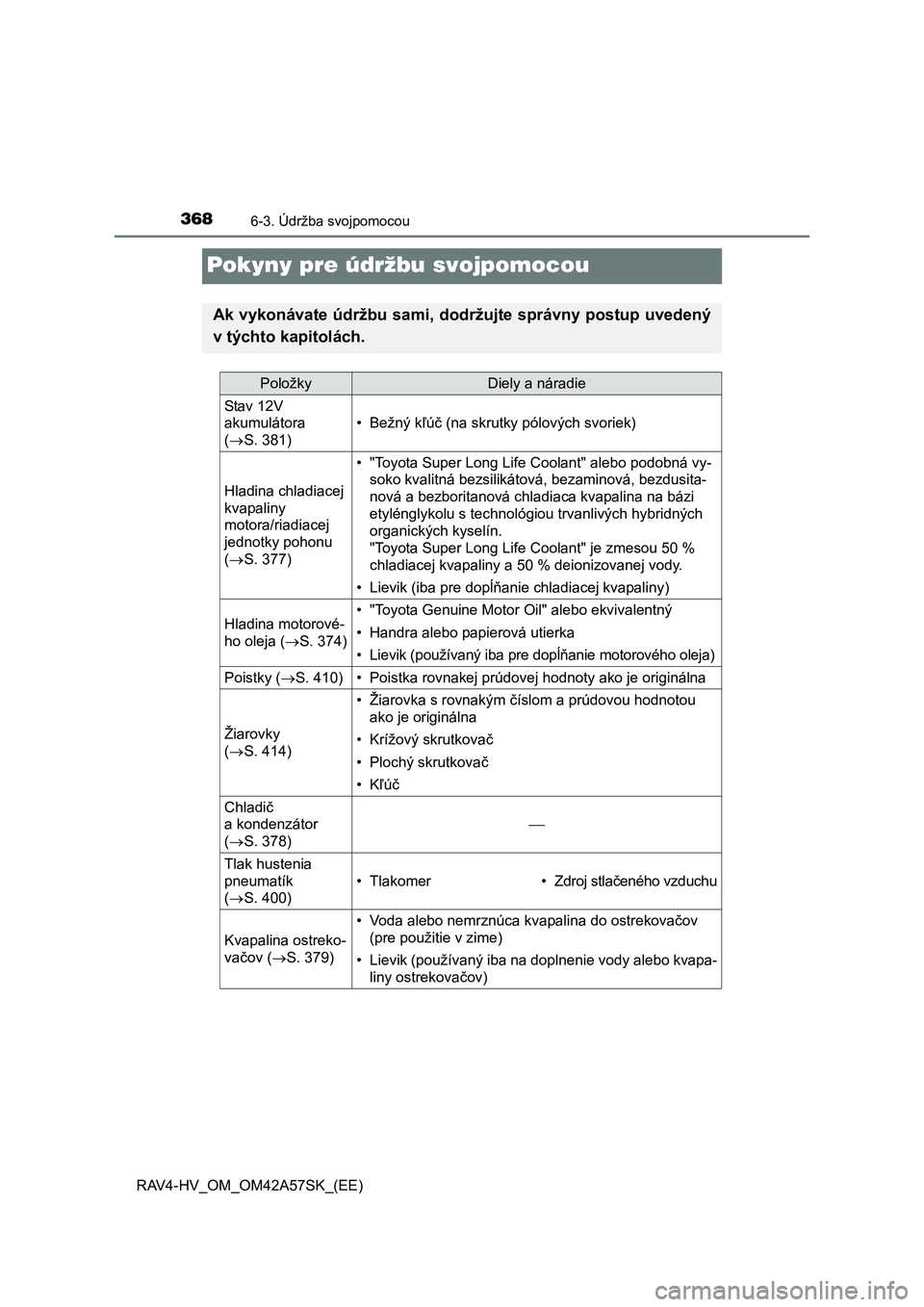

Page 368 of 548

3686-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
Pokyny pre údržbu svojpomocou
Ak vykonávate údržbu sami, dodržujte správny postup uvedený
v týchto kapitolách.
PoložkyDiely a náradie
Stav 12V
akumulátora
(S. 381)
• Bežný kľúč (na skrutky pólových svoriek)
Hladina chladiacej
kvapaliny
motora/riadiacej
jednotky pohonu
(S. 377)
• "Toyota Super Long Life Coolant" alebo podobná vy-
soko kvalitná bezsilikátová, bezaminová, bezdusita-
nová a bezboritanová chladiaca kvapalina na bázi
etylénglykolu s technológiou trvanlivých hybridných
organických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 %
chladiacej kvapaliny a 50 % deionizovanej vody.
• Lievik (iba pre dopĺňanie chladiacej kvapaliny)
Hladina motorové-
ho oleja (S. 374)• "Toyota Genuine Motor Oil" alebo ekvivalentný
• Handra alebo papierová utierka
• Lievik (používaný iba pre dopĺňanie motorového oleja)
Poistky (S. 410)• Poistka rovnakej prúdovej hodnoty ako je originálna
Žiarovky
(S. 414)
• Žiarovka s rovnakým číslom a prúdovou hodnotou
ako je originálna
• Krížový skrutkovač
• Plochý skrutkovač
•Kľúč
Chladič
a kondenzátor
(S. 378)
Tlak hustenia
pneumatík
(S. 400)
• Tlakomer• Zdroj stlačeného vzduchu
Kvapalina ostreko-
vačov (S. 379)
• Voda alebo nemrznúca kvapalina do ostrekovačov
(pre použitie v zime)
• Lievik (používaný iba na doplnenie vody alebo kvapa-
liny ostrekovačov)
Page 369 of 548

3696-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť

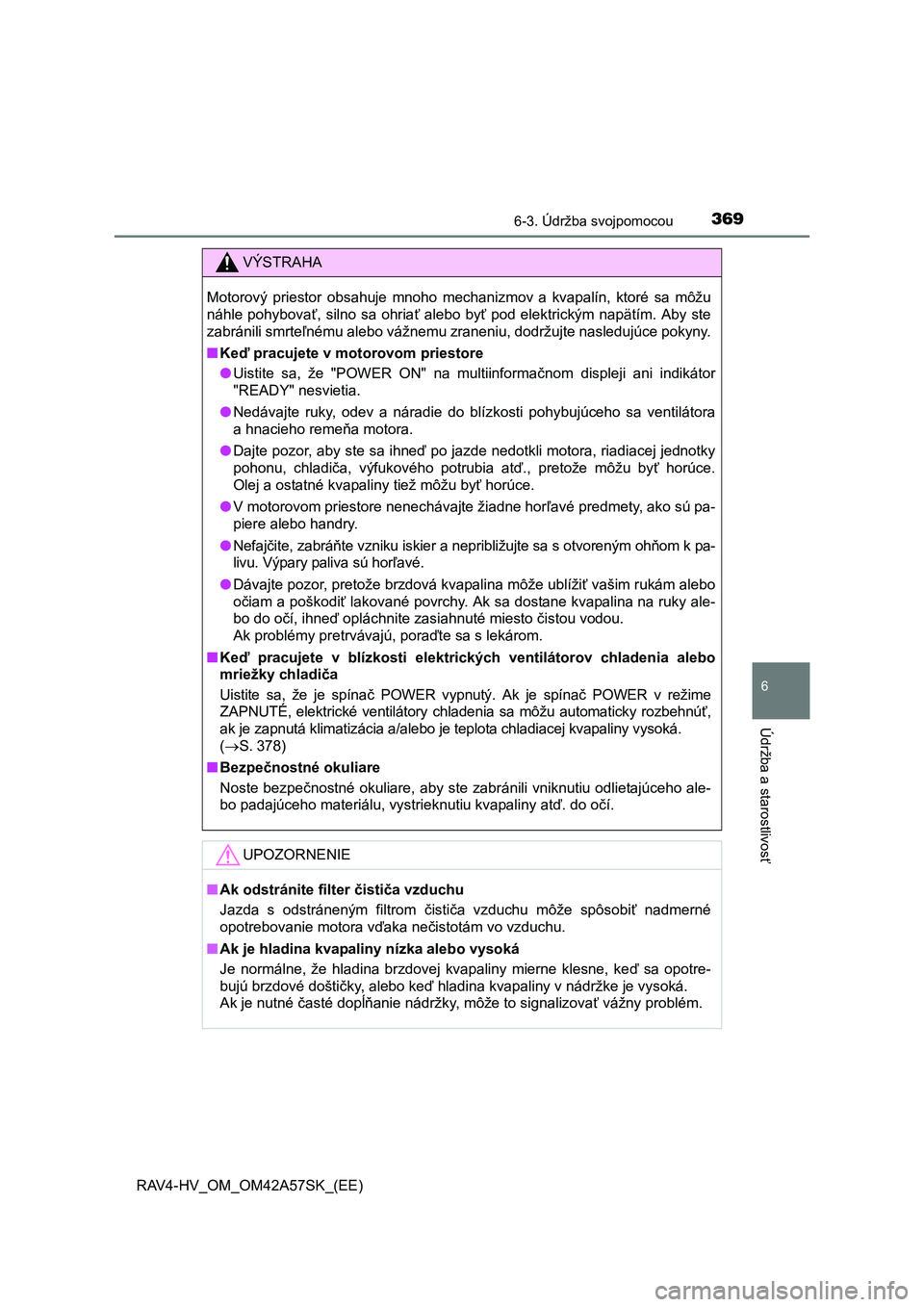

VÝSTRAHA
Motorový priestor obsahuje mnoho mechanizmov a kvapalín, ktoré sa môžu
náhle pohybovať, silno sa ohriať alebo byť pod elektrickým napätím. Aby ste
zabránili smrteľnému alebo vážnemu zraneniu, dodržujte nasledujúce pokyny.
■Keď pracujete v motorovom priestore
●Uistite sa, že "POWER ON" na multiinformačnom displeji ani indikátor
"READY" nesvietia.
●Nedávajte ruky, odev a náradie do blízkosti pohybujúceho sa ventilátora
a hnacieho remeňa motora.
●Dajte pozor, aby ste sa ihneď po jazde nedotkli motora, riadiacej jednotky
pohonu, chladiča, výfukového potrubia atď., pretože môžu byť horúce.
Olej a ostatné kvapaliny tiež môžu byť horúce.
●V motorovom priestore nenechávajte žiadne horľavé predmety, ako sú pa-
piere alebo handry.
●Nefajčite, zabráňte vzniku iskier a nepribližujte sa s otvoreným ohňom k pa-
livu. Výpary paliva sú horľavé.
●Dávajte pozor, pretože brzdová kvapalina môže ublížiť vašim rukám alebo
očiam a poškodiť lakované povrchy. Ak sa dostane kvapalina na ruky ale-
bo do očí, ihneď opláchnite zasiahnuté miesto čistou vodou.
Ak problémy pretrvávajú, poraďte sa s lekárom.
■Keď pracujete v blízkosti elektrických ventilátorov chladenia alebo
mriežky chladiča
Uistite sa, že je spínač POWER vypnutý. Ak je spínač POWER v režime
ZAPNUTÉ, elektrické ventilátory chladenia sa môžu automaticky rozbehnúť,
ak je zapnutá klimatizácia a/alebo je teplota chladiacej kvapaliny vysoká.
(S. 378)
■Bezpečnostné okuliare
Noste bezpečnostné okuliare, aby ste zabránili vniknutiu odlietajúceho ale-
bo padajúceho materiálu, vystrieknutiu kvapaliny atď. do očí.
UPOZORNENIE
■Ak odstránite filter čističa vzduchu
Jazda s odstráneným filtrom čističa vzduchu môže spôsobiť nadmerné
opotrebovanie motora vďaka nečistotám vo vzduchu.
■Ak je hladina kvapaliny nízka alebo vysoká
Je normálne, že hladina brzdovej kvapaliny mierne klesne, keď sa opotre-
bujú brzdové doštičky, alebo keď hladina kvapaliny v nádržke je vysoká.
Ak je nutné časté dopĺňanie nádržky, môže to signalizovať vážny problém.
Page 370 of 548

3706-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)

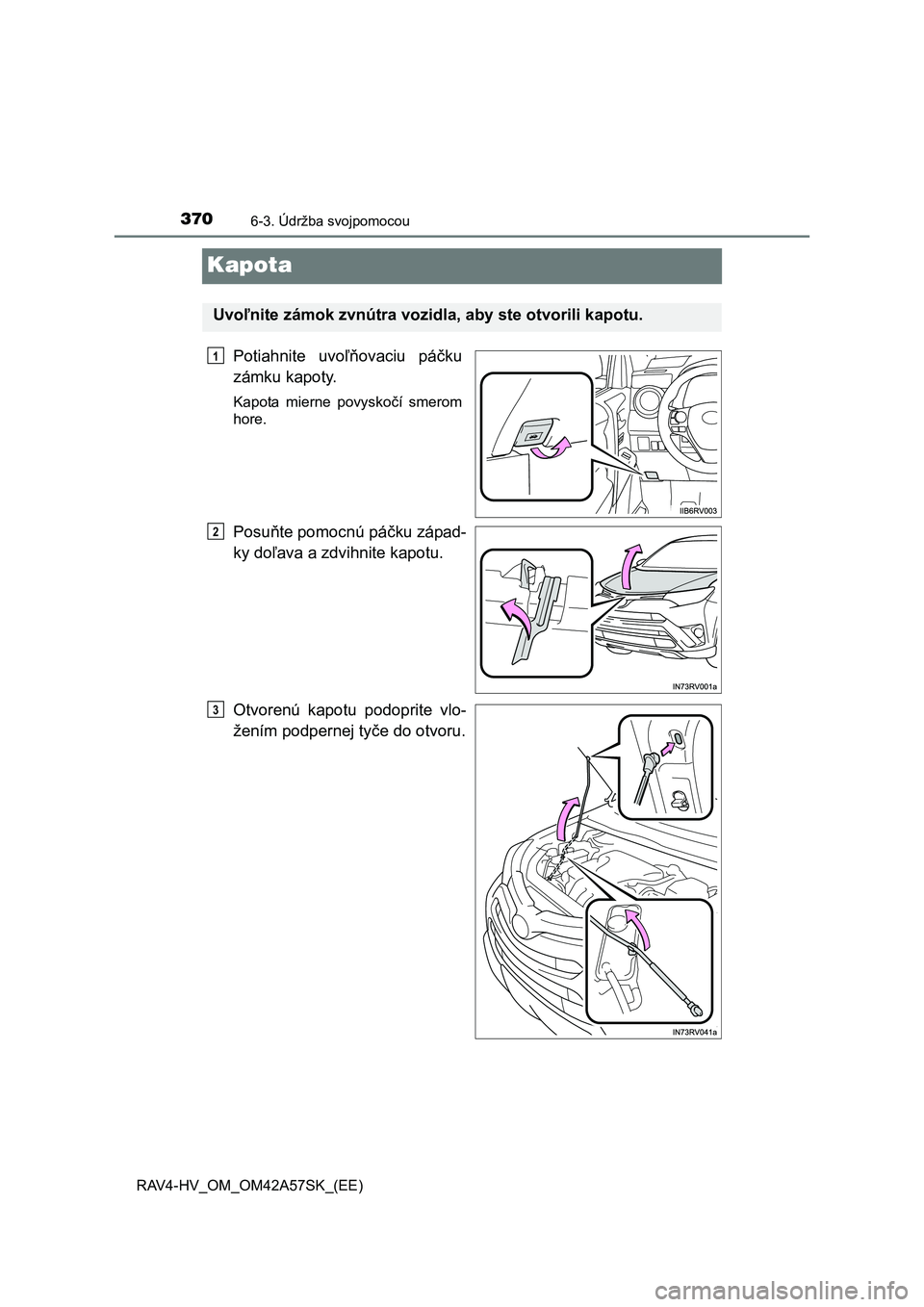

Kapota
Potiahnite uvoľňovaciu páčku
zámku kapoty.
Kapota mierne povyskočí smerom
hore.
Posuňte pomocnú páčku západ-
ky doľava a zdvihnite kapotu.
Otvorenú kapotu podoprite vlo-
žením podpernej tyče do otvoru.
Uvoľnite zámok zvnútra vozidla, aby ste otvorili kapotu.
1
2
3
