TOYOTA RAV4 HYBRID 2016 Návod na použitie (in Slovakian)

3716-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť

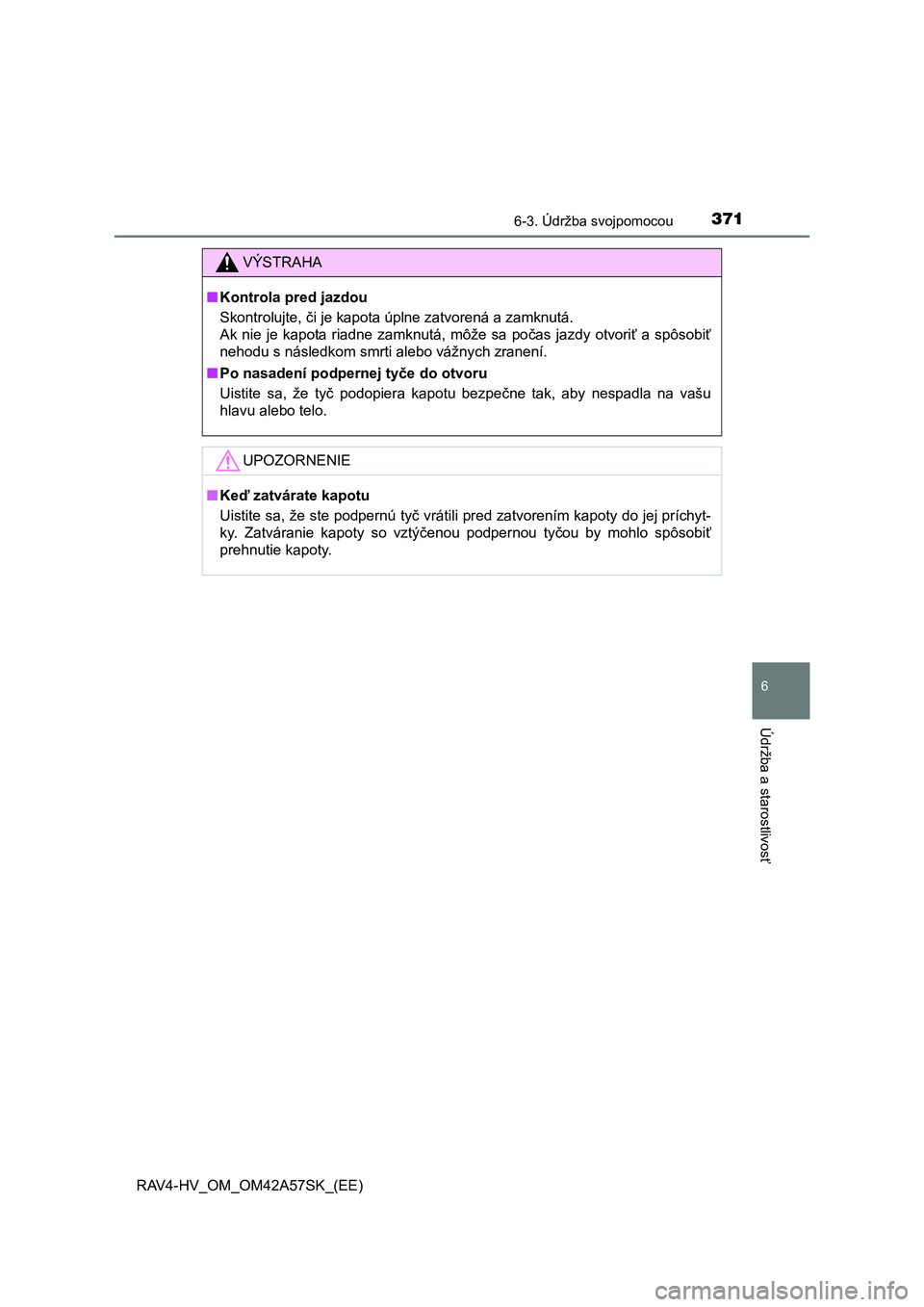

VÝSTRAHA
■Kontrola pred jazdou
Skontrolujte, či je kapota úplne zatvorená a zamknutá.
Ak nie je kapota riadne zamknutá, môže sa počas jazdy otvoriť a spôsobiť
nehodu s následkom smrti alebo vážnych zranení.
■Po nasadení podpernej tyče do otvoru
Uistite sa, že tyč podopiera kapotu bezpečne tak, aby nespadla na vašu
hlavu alebo telo.
UPOZORNENIE
■Keď zatvárate kapotu
Uistite sa, že ste podpernú tyč vrátili pred zatvorením kapoty do jej príchyt-
ky. Zatváranie kapoty so vztýčenou podpernou tyčou by mohlo spôsobiť
prehnutie kapoty.

3726-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)

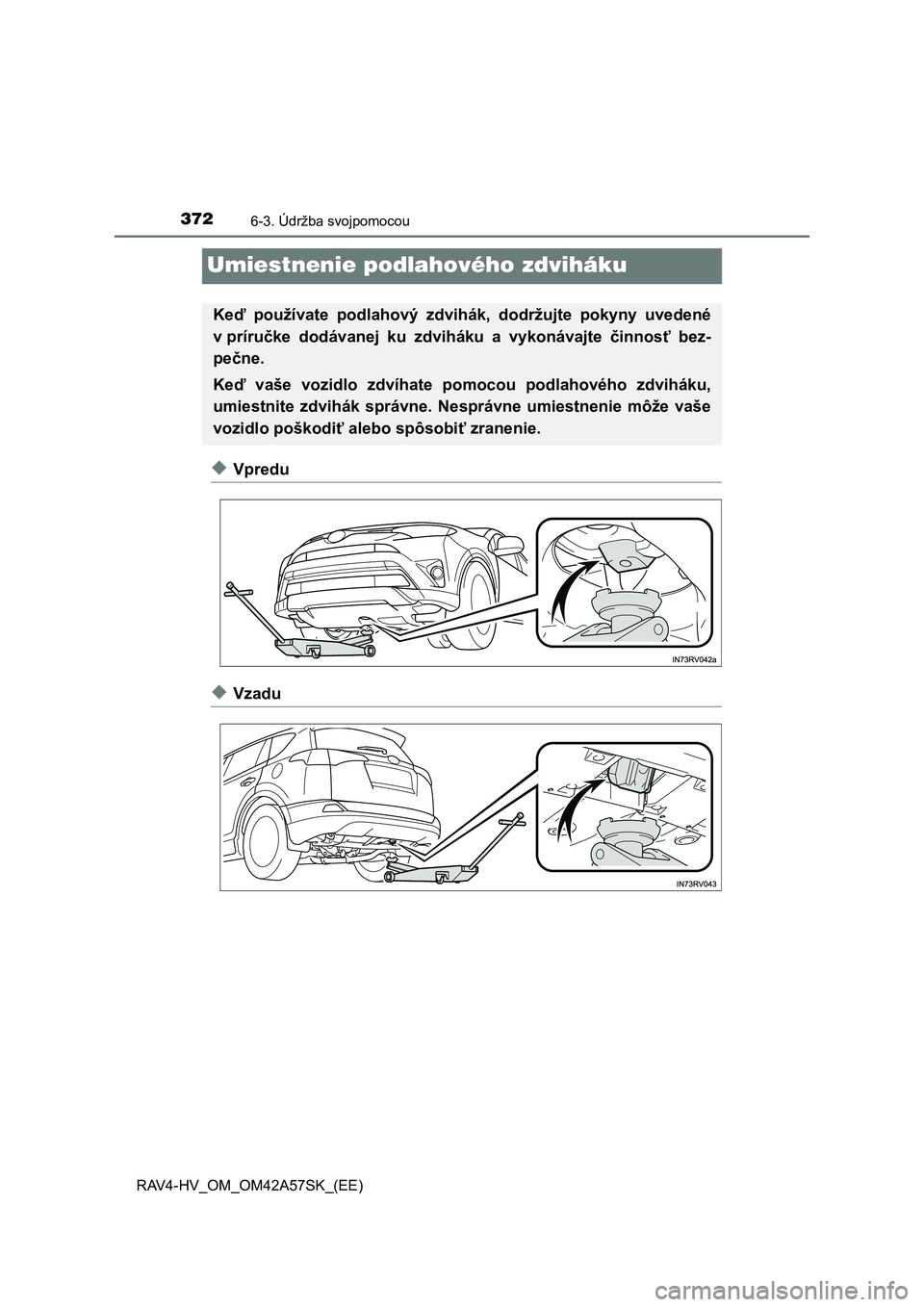

Umiestnenie podlahového zdviháku
◆Vpredu
◆Vzadu
Keď používate podlahový zdvihák, dodržujte pokyny uvedené
v príručke dodávanej ku zdviháku a vykonávajte činnosť bez-
pečne.
Keď vaše vozidlo zdvíhate pomocou podlahového zdviháku,
umiestnite zdvihák správne. Nesprávne umiestnenie môže vaše
vozidlo poškodiť alebo spôsobiť zranenie.

3736-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť

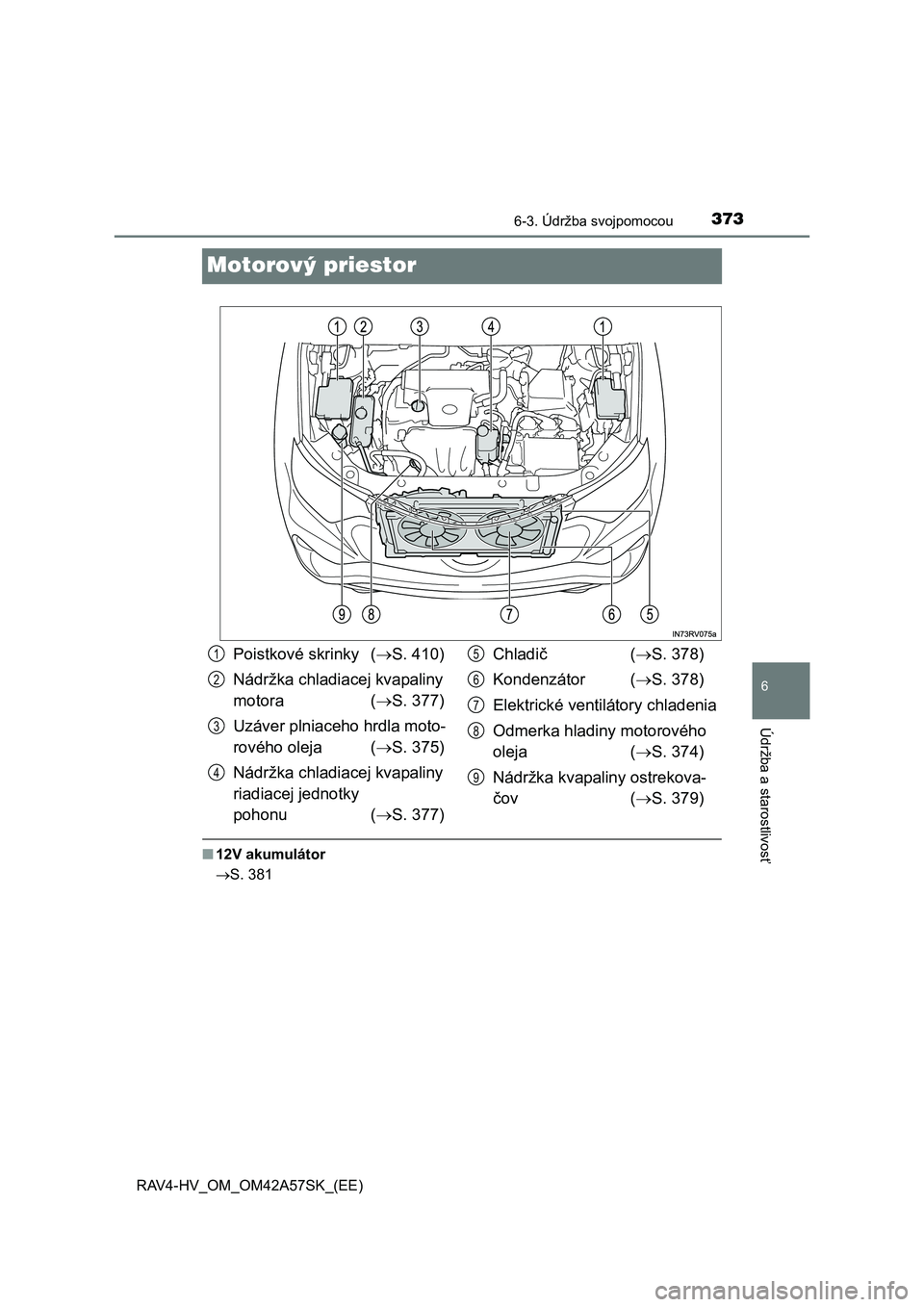

Motorový priestor
■12V akumulátor
S. 381
Poistkové skrinky (S. 410)
Nádržka chladiacej kvapaliny
motora (S. 377)
Uzáver plniaceho hrdla moto-
rového oleja (S. 375)
Nádržka chladiacej kvapaliny
riadiacej jednotky
pohonu (S. 377)Chladič (S. 378)
Kondenzátor (S. 378)
Elektrické ventilátory chladenia
Odmerka hladiny motorového
oleja (S. 374)
Nádržka kvapaliny ostrekova-
čov (S. 379)1
2
3
4
5
6
7
8
9

3746-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)

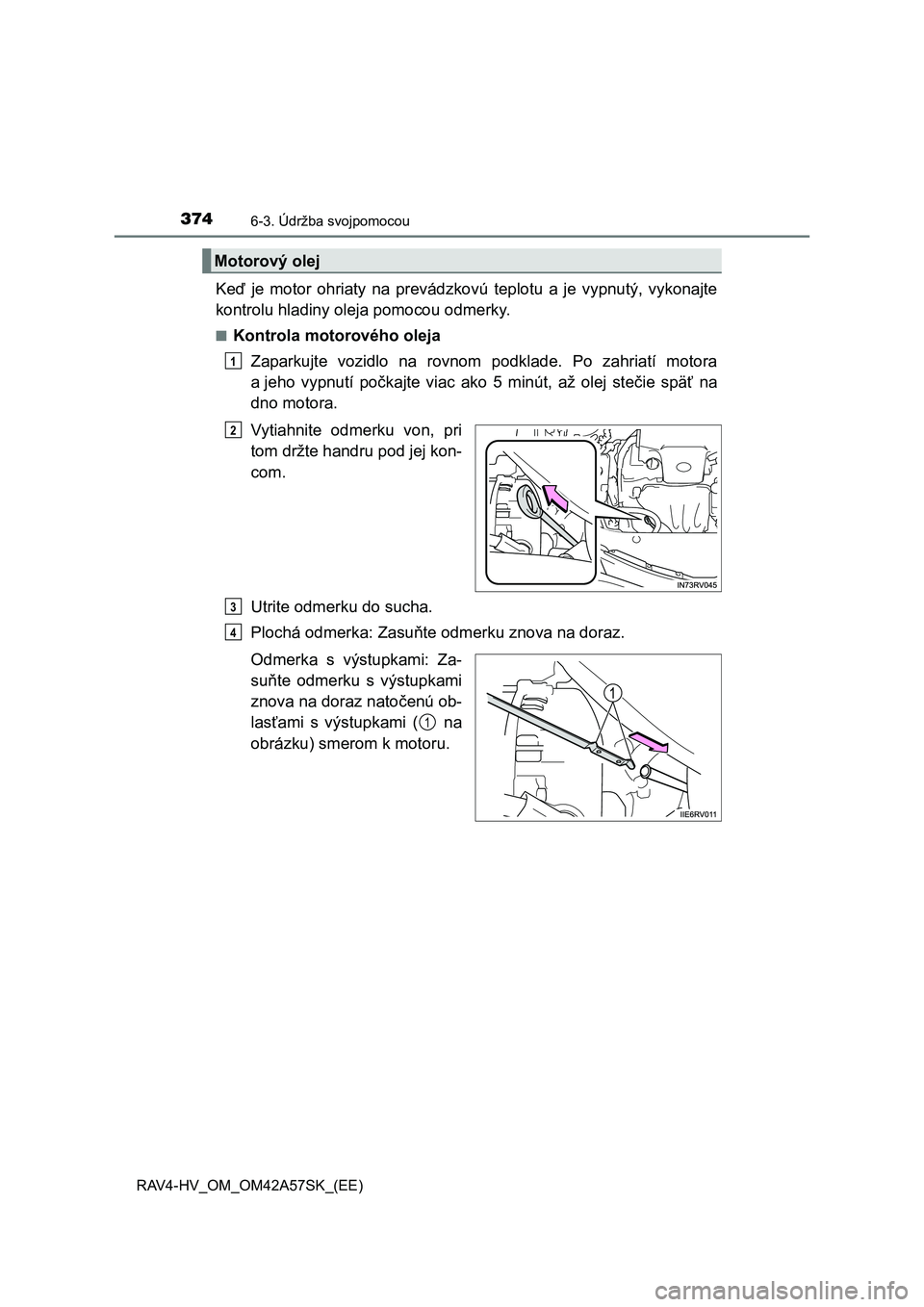

Keď je motor ohriaty na prevádzkovú teplotu a je vypnutý, vykonajte
kontrolu hladiny oleja pomocou odmerky.
■Kontrola motorového oleja
Zaparkujte vozidlo na rovnom podklade. Po zahriatí motora
a jeho vypnutí počkajte viac ako 5 minút, až olej stečie späť na
dno motora.
Vytiahnite odmerku von, pri
tom držte handru pod jej kon-
com.
Utrite odmerku do sucha.
Plochá odmerka: Zasuňte odmerku znova na doraz.
Odmerka s výstupkami: Za-
suňte odmerku s výstupkami
znova na doraz natočenú ob-
lasťami s výstupkami ( na
obrázku) smerom k motoru.
Motorový olej
1
2
3
4
1

3756-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť

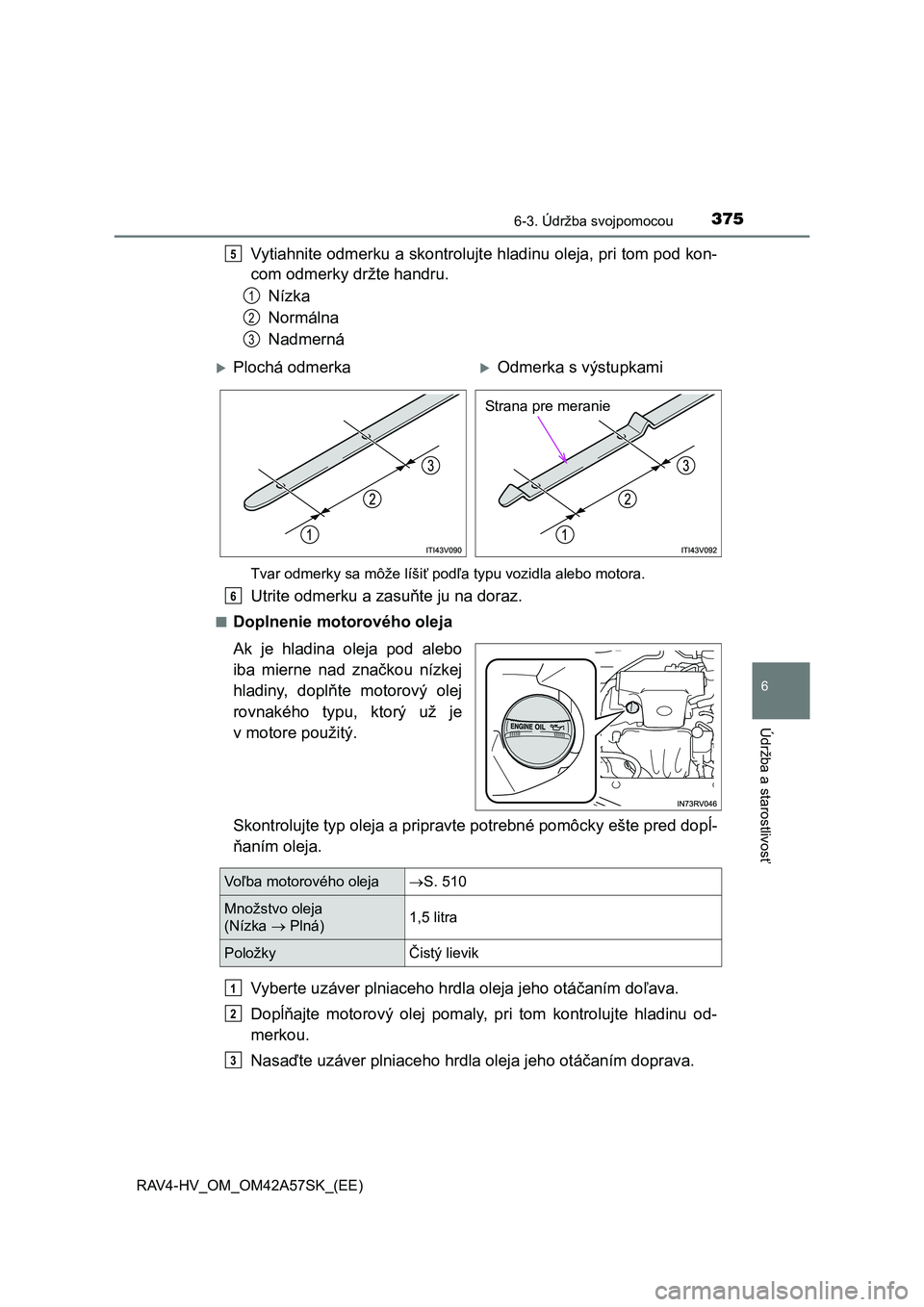

Vytiahnite odmerku a skontrolujte hladinu oleja, pri tom pod kon-
com odmerky držte handru.
Nízka
Normálna
Nadmerná
Tvar odmerky sa môže líšiť podľa typu vozidla alebo motora.
Utrite odmerku a zasuňte ju na doraz.
■Doplnenie motorového oleja
Ak je hladina oleja pod alebo
iba mierne nad značkou nízkej
hladiny, doplňte motorový olej
rovnakého typu, ktorý už je
v motore použitý.
Skontrolujte typ oleja a pripravte potrebné pomôcky ešte pred dopĺ-
ňaním oleja.
Vyberte uzáver plniaceho hrdla oleja jeho otáčaním doľava.
Dopĺňajte motorový olej pomaly, pri tom kontrolujte hladinu od-
merkou.
Nasaďte uzáver plniaceho hrdla oleja jeho otáčaním doprava.
5
1
2
3
Plochá odmerkaOdmerka s výstupkami
Strana pre meranie
6
Voľba motorového olejaS. 510
Množstvo oleja
(Nízka  Plná)1,5 litra
PoložkyČistý lievik
1
2
3

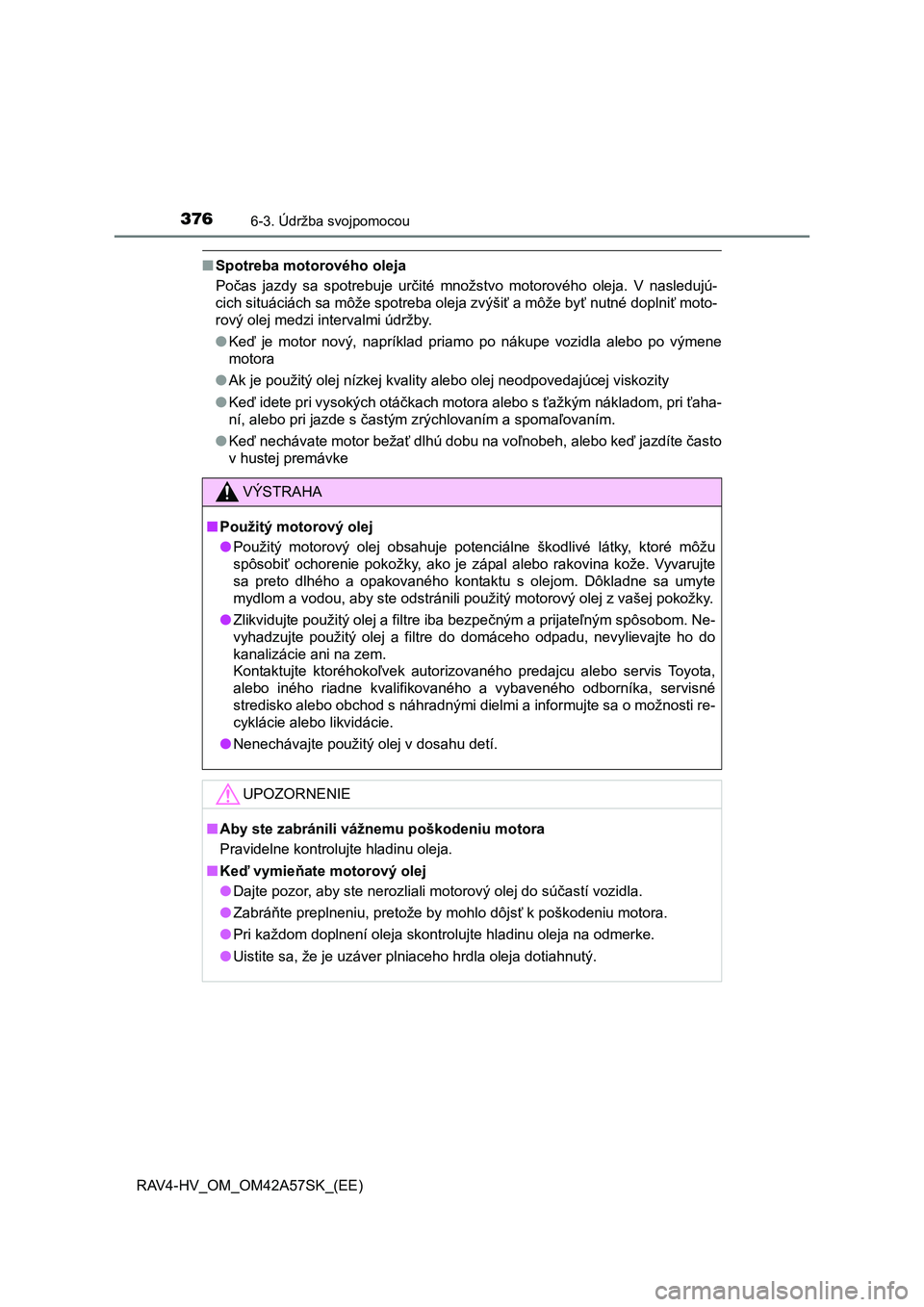

3766-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
■Spotreba motorového oleja
Počas jazdy sa spotrebuje určité množstvo motorového oleja. V nasledujú-
cich situáciách sa môže spotreba oleja zvýšiť a môže byť nutné doplniť moto-
rový olej medzi intervalmi údržby.
●Keď je motor nový, napríklad priamo po nákupe vozidla alebo po výmene
motora
●Ak je použitý olej nízkej kvality alebo olej neodpovedajúcej viskozity
●Keď idete pri vysokých otáčkach motora alebo s ťažkým nákladom, pri ťaha-
ní, alebo pri jazde s častým zrýchlovaním a spomaľovaním.
●Keď nechávate motor bežať dlhú dobu na voľnobeh, alebo keď jazdíte často
v hustej premávke
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálne škodlivé látky, ktoré môžu
spôsobiť ochorenie pokožky, ako je zápal alebo rakovina kože. Vyvarujte
sa preto dlhého a opakovaného kontaktu s olejom. Dôkladne sa umyte
mydlom a vodou, aby ste odstránili použitý motorový olej z vašej pokožky.
●Zlikvidujte použitý olej a filtre iba bezpečným a prijateľným spôsobom. Ne-
vyhadzujte použitý olej a filtre do domáceho odpadu, nevylievajte ho do
kanalizácie ani na zem.
Kontaktujte ktoréhokoľvek autorizovaného predajcu alebo servis Toyota,
alebo iného riadne kvalifikovaného a vybaveného odborníka, servisné
stredisko alebo obchod s náhradnými dielmi a informujte sa o možnosti re-
cyklácie alebo likvidácie.
●Nenechávajte použitý olej v dosahu detí.
UPOZORNENIE
■Aby ste zabránili vážnemu poškodeniu motora
Pravidelne kontrolujte hladinu oleja.
■Keď vymieňate motorový olej
●Dajte pozor, aby ste nerozliali motorový olej do súčastí vozidla.
●Zabráňte preplneniu, pretože by mohlo dôjsť k poškodeniu motora.
●Pri každom doplnení oleja skontrolujte hladinu oleja na odmerke.
●Uistite sa, že je uzáver plniaceho hrdla oleja dotiahnutý.

3776-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť

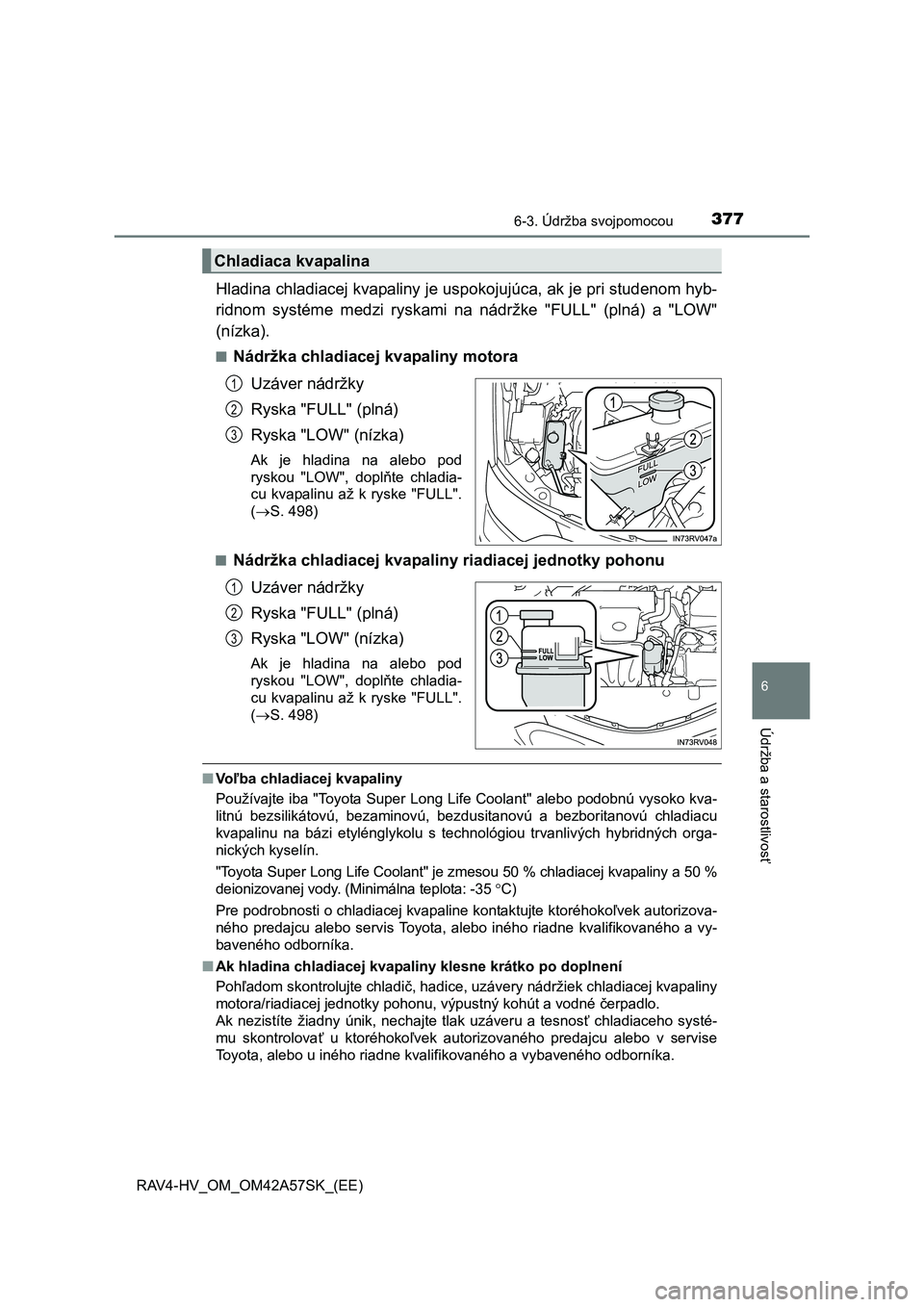

Hladina chladiacej kvapaliny je uspokojujúca, ak je pri studenom hyb-
ridnom systéme medzi ryskami na nádržke "FULL" (plná) a "LOW"
(nízka).
■Nádržka chladiacej kvapaliny motora
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
(S. 498)
■
Nádržka chladiacej kvapaliny riadiacej jednotky pohonu
Uzáver nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
Ak je hladina na alebo pod
ryskou "LOW", doplňte chladia-
cu kvapalinu až k ryske "FULL".
(S. 498)
■Voľba chladiacej kvapaliny
Používajte iba "Toyota Super Long Life Coolant" alebo podobnú vysoko kva-
litnú bezsilikátovú, bezaminovú, bezdusitanovú a bezboritanovú chladiacu
kvapalinu na bázi etylénglykolu s technológiou trvanlivých hybridných orga-
nických kyselín.
"Toyota Super Long Life Coolant" je zmesou 50 % chladiacej kvapaliny a 50 %
deionizovanej vody. (Minimálna teplota: -35 C)
Pre podrobnosti o chladiacej kvapaline kontaktujte ktoréhokoľvek autorizova-
ného predajcu alebo servis Toyota, alebo iného riadne kvalifikovaného a vy-
baveného odborníka.
■Ak hladina chladiacej kvapaliny klesne krátko po doplnení
Pohľadom skontrolujte chladič, hadice, uzávery nádržiek chladiacej kvapaliny
motora/riadiacej jednotky pohonu, výpustný kohút a vodné čerpadlo.
Ak nezistíte žiadny únik, nechajte tlak uzáveru a tesnosť chladiaceho systé-
mu skontrolovať u ktoréhokoľvek autorizovaného predajcu alebo v servise
Toyota, alebo u iného riadne kvalifikovaného a vybaveného odborníka.
Chladiaca kvapalina
1
2
3
1
2
3

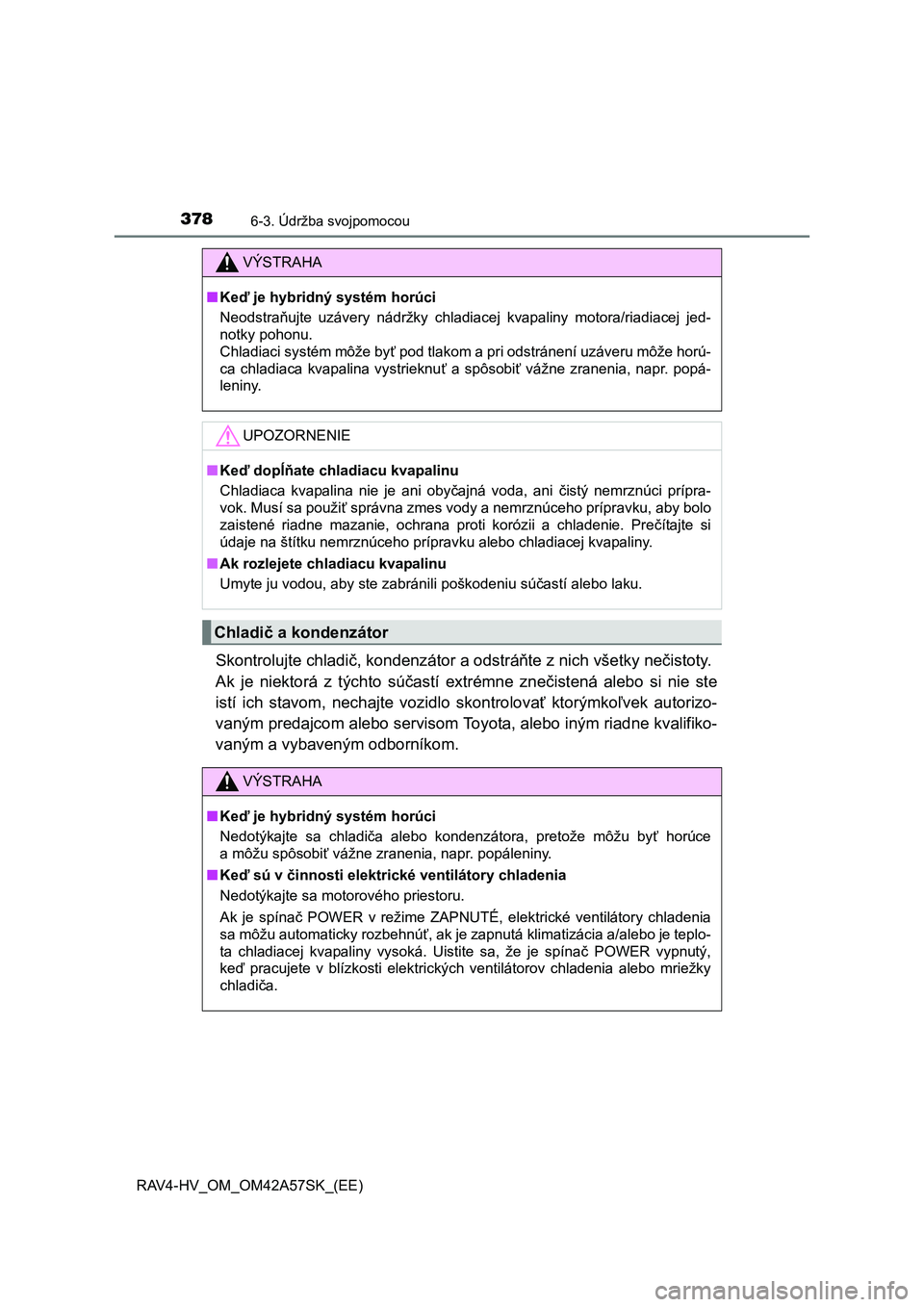

3786-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
Skontrolujte chladič, kondenzátor a odstráňte z nich všetky nečistoty.
Ak je niektorá z týchto súčastí extrémne znečistená alebo si nie ste
istí ich stavom, nechajte vozidlo skontrolovať ktorýmkoľvek autorizo-
vaným predajcom alebo servisom Toyota, alebo iným riadne kvalifiko-
vaným a vybaveným odborníkom.
VÝSTRAHA
■Keď je hybridný systém horúci
Neodstraňujte uzávery nádržky chladiacej kvapaliny motora/riadiacej jed-
notky pohonu.
Chladiaci systém môže byť pod tlakom a pri odstránení uzáveru môže horú-
ca chladiaca kvapalina vystrieknuť a spôsobiť vážne zranenia, napr. popá-
leniny.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
Chladiaca kvapalina nie je ani obyčajná voda, ani čistý nemrznúci prípra-
vok. Musí sa použiť správna zmes vody a nemrznúceho prípravku, aby bolo
zaistené riadne mazanie, ochrana proti korózii a chladenie. Prečítajte si
údaje na štítku nemrznúceho prípravku alebo chladiacej kvapaliny.
■Ak rozlejete chladiacu kvapalinu
Umyte ju vodou, aby ste zabránili poškodeniu súčastí alebo laku.
Chladič a kondenzátor
VÝSTRAHA
■Keď je hybridný systém horúci
Nedotýkajte sa chladiča alebo kondenzátora, pretože môžu byť horúce
a môžu spôsobiť vážne zranenia, napr. popáleniny.
■Keď sú v činnosti elektrické ventilátory chladenia
Nedotýkajte sa motorového priestoru.
Ak je spínač POWER v režime ZAPNUTÉ, elektrické ventilátory chladenia
sa môžu automaticky rozbehnúť, ak je zapnutá klimatizácia a/alebo je teplo-
ta chladiacej kvapaliny vysoká. Uistite sa, že je spínač POWER vypnutý,
keď pracujete v blízkosti elektrických ventilátorov chladenia alebo mriežky
chladiča.

3796-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)
6
Údržba a starostlivosť

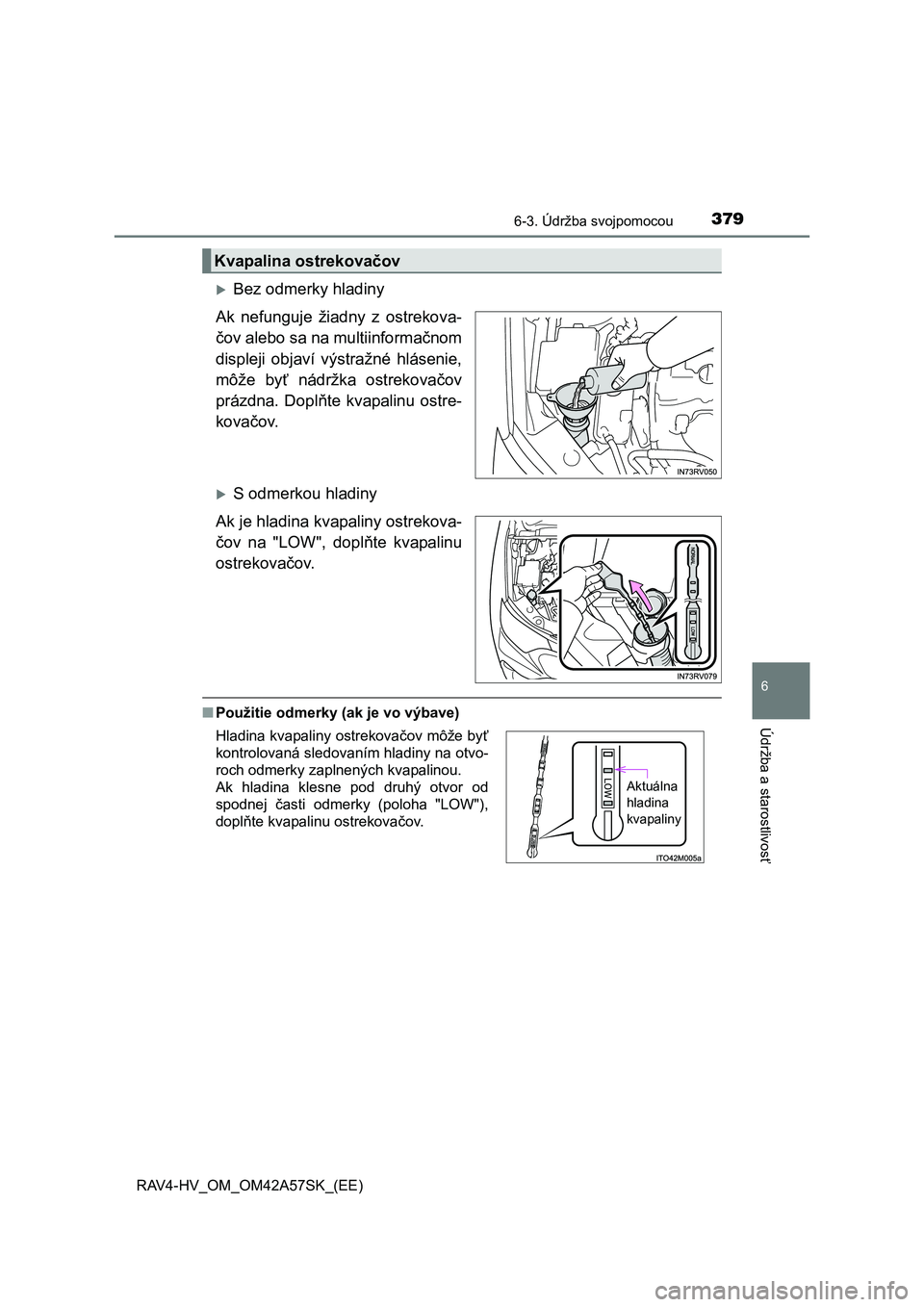

Bez odmerky hladiny
Ak nefunguje žiadny z ostrekova-
čov alebo sa na multiinformačnom
displeji objaví výstražné hlásenie,
môže byť nádržka ostrekovačov
prázdna. Doplňte kvapalinu ostre-
kovačov.
S odmerkou hladiny
Ak je hladina kvapaliny ostrekova-
čov na "LOW", doplňte kvapalinu
ostrekovačov.
■Použitie odmerky (ak je vo výbave)
Kvapalina ostrekovačov
Hladina kvapaliny ostrekovačov môže byť
kontrolovaná sledovaním hladiny na otvo-
roch odmerky zaplnených kvapalinou.
Ak hladina klesne pod druhý otvor od
spodnej časti odmerky (poloha "LOW"),
doplňte kvapalinu ostrekovačov.
Aktuálna
hladina
kvapaliny

3806-3. Údržba svojpomocou
RAV4-HV_OM_OM42A57SK_(EE)

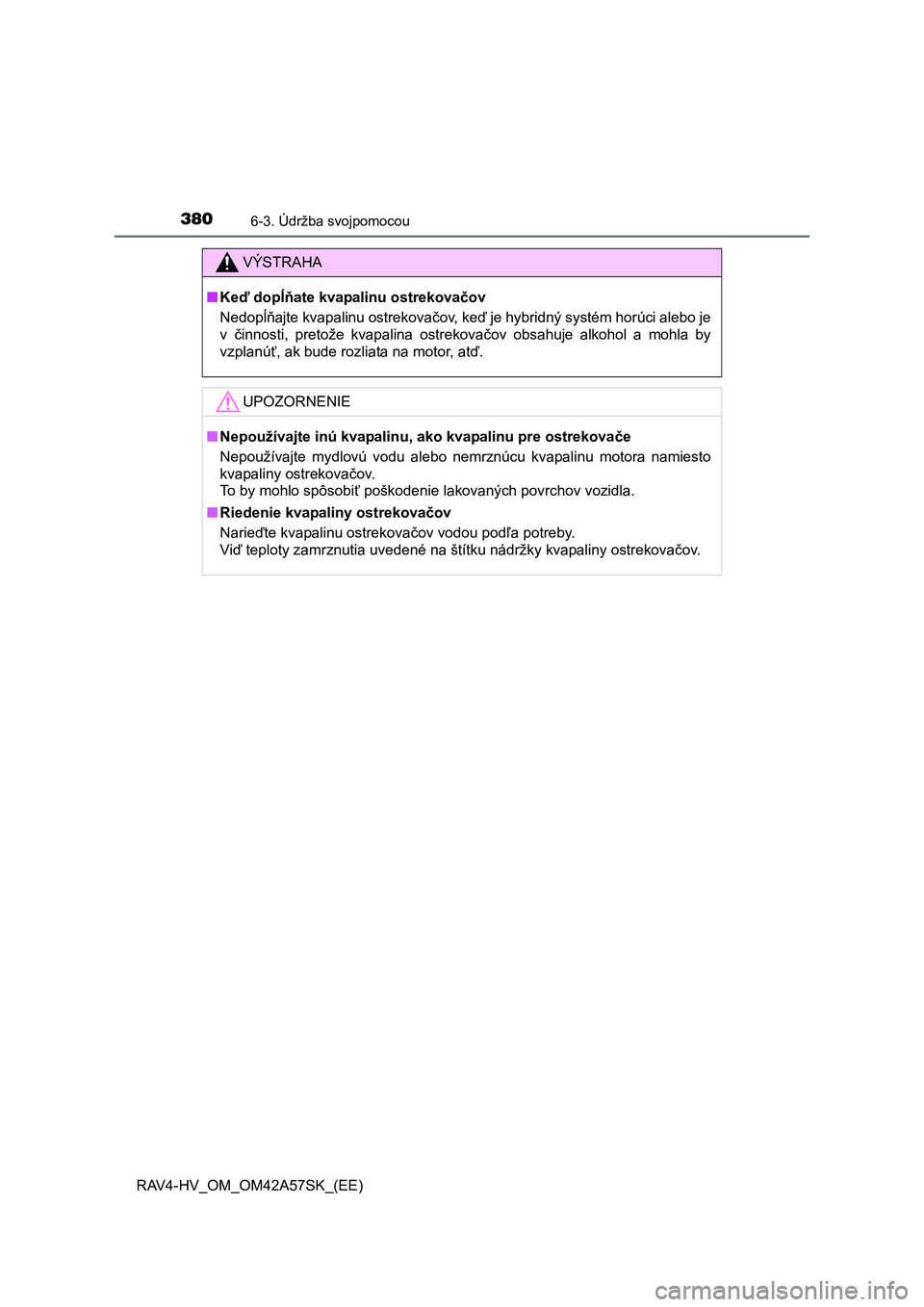

VÝSTRAHA
■Keď dopĺňate kvapalinu ostrekovačov
Nedopĺňajte kvapalinu ostrekovačov, keď je hybridný systém horúci alebo je
v činnosti, pretože kvapalina ostrekovačov obsahuje alkohol a mohla by
vzplanúť, ak bude rozliata na motor, atď.
UPOZORNENIE
■Nepoužívajte inú kvapalinu, ako kvapalinu pre ostrekovače
Nepoužívajte mydlovú vodu alebo nemrznúcu kvapalinu motora namiesto
kvapaliny ostrekovačov.
To by mohlo spôsobiť poškodenie lakovaných povrchov vozidla.
■Riedenie kvapaliny ostrekovačov
Narieďte kvapalinu ostrekovačov vodou podľa potreby.
Viď teploty zamrznutia uvedené na štítku nádržky kvapaliny ostrekovačov.
