TOYOTA RAV4 HYBRID 2016 Návod na použitie (in Slovakian)

811-2. Hybridný systém
1
RAV4-HV_OM_OM42A57SK_(EE)
Bezpe
čnos
ť a zabezpe
čenie

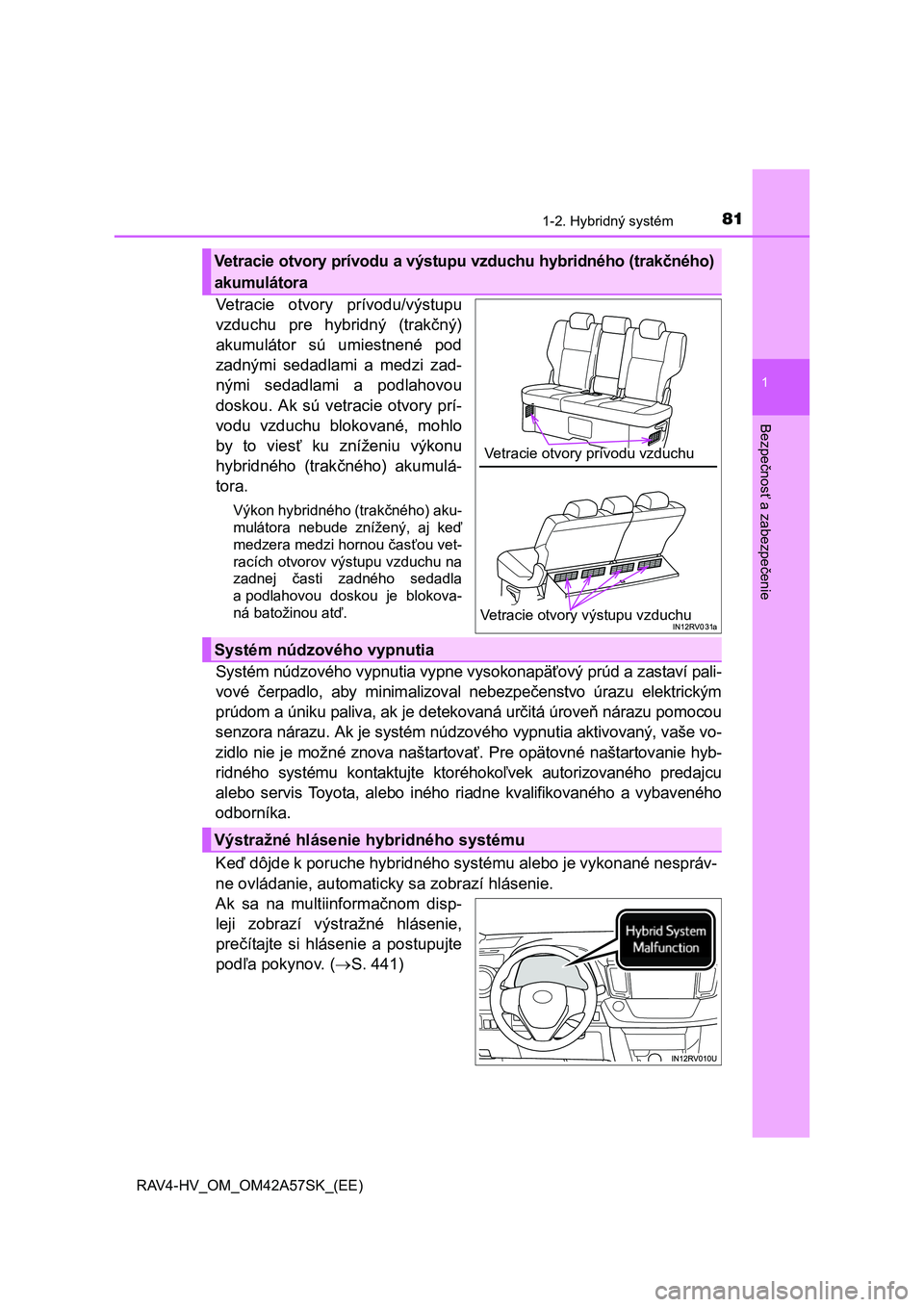

Vetracie otvory prívodu/výstupu
vzduchu pre hybridný (trak čný)
akumulátor sú umiestnené pod
zadnými sedadlami a medzi zad-
nými sedadlami a podlahovou
doskou. Ak sú vetracie otvory prí-
vodu vzduchu bl okované, mohlo
by to vies ť ku zníženiu výkonu
hybridného (trak čného) akumulá-
tora.
Výkon hybridného (trak čného) aku-
mulátora nebude znížený, aj ke ď
medzera medzi hornou časťou vet-
racích otvorov výstupu vzduchu na
zadnej časti zadného sedadla
a podlahovou doskou je blokova-
ná batožinou at ď.
Systém núdzového vypnutia vypne vysokonapäťový prúd a zastaví pali-
vové čerpadlo, aby minimalizoval nebezpečenstvo úrazu elektrickým
prúdom a úniku paliva, ak je detekovaná ur čitá úroveň nárazu pomocou
senzora nárazu. Ak je systém núdzového vypnutia aktivovaný, vaše vo-
zidlo nie je možné znova naštartova ť. Pre opätovné naštartovanie hyb-
ridného systému kontaktujte ktoréhoko ľvek autorizovaného predajcu
alebo servis Toyota, alebo iného riadne kvalifikovaného a vybaveného
odborníka.
Ke ď dôjde k poruche hybridného systému alebo je vykonané nespráv-
ne ovládanie, automaticky sa zobrazí hlásenie.
Ak sa na multiinforma čnom disp-
leji zobrazí výst ražné hlásenie,
pre čítajte si hlásenie a postupujte
pod ľa pokynov. (S. 441)
Vetracie otvory prívodu a výstupu vzduchu hybridného (trakčného)
akumulátora
Vetracie otvory prívodu vzduchu
Vetracie otvory výstupu vzduchu
Systém núdzového vypnutia
Výstražné hlásenie hybridného systému

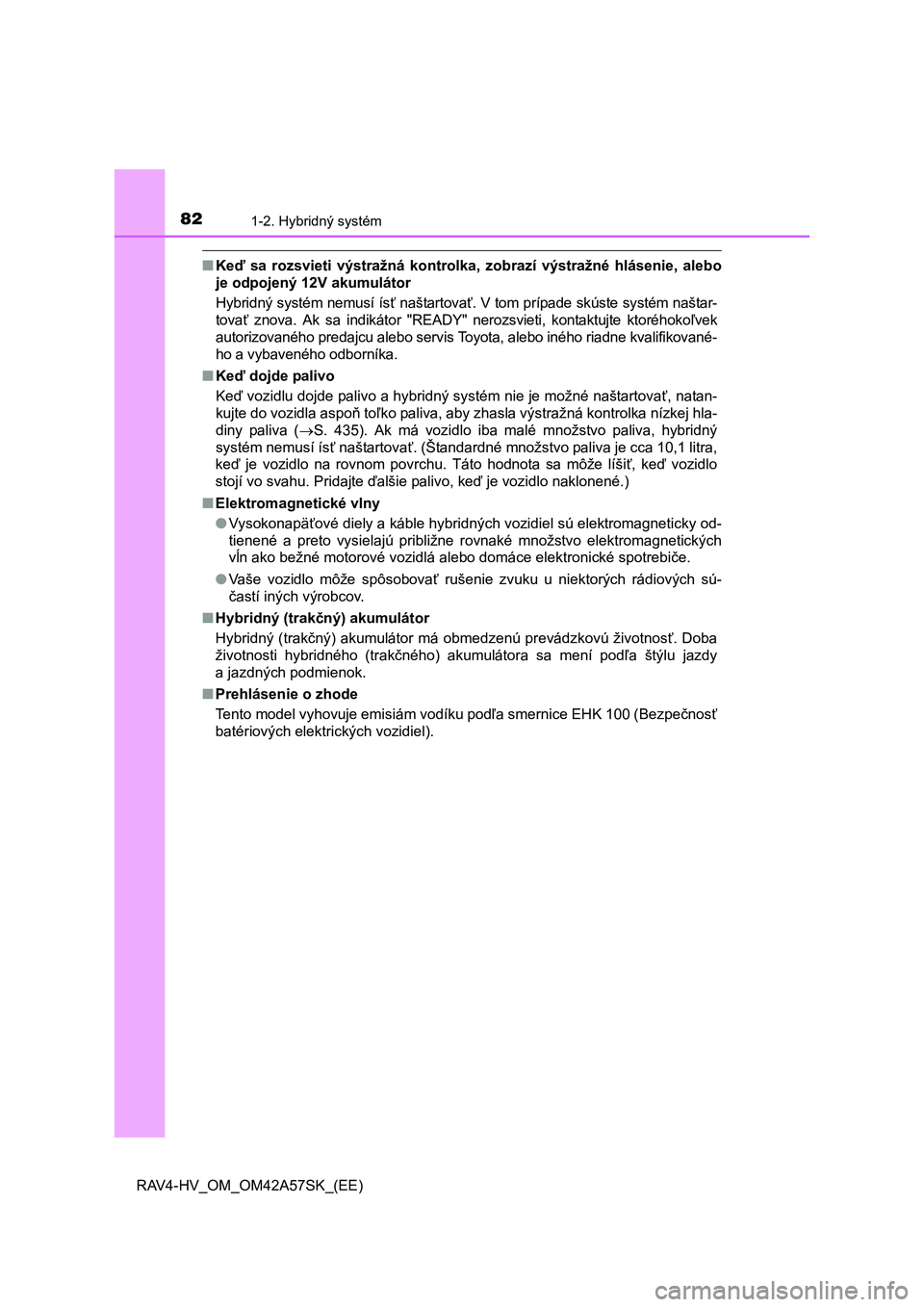

821-2. Hybridný systém
RAV4-HV_OM_OM42A57SK_(EE)
■Keď sa rozsvieti výstražná kontrolka, zobrazí výstražné hlásenie, alebo
je odpojený 12V akumulátor
Hybridný systém nemusí ísť naštartovať. V tom prípade skúste systém naštar-
tovať znova. Ak sa indikátor "READY" nerozsvieti, kontaktujte ktoréhokoľvek
autorizovaného predajcu alebo servis Toyota, alebo iného riadne kvalifikované-
ho a vybaveného odborníka.
■Keď dojde palivo
Keď vozidlu dojde palivo a hybridný systém nie je možné naštartovať, natan-
kujte do vozidla aspoň toľko paliva, aby zhasla výstražná kontrolka nízkej hla-
diny paliva (S. 435). Ak má vozidlo iba malé množstvo paliva, hybridný
systém nemusí ísť naštartovať. (Štandardné množstvo paliva je cca 10,1 litra,
keď je vozidlo na rovnom povrchu. Táto hodnota sa môže líšiť, keď vozidlo
stojí vo svahu. Pridajte ďalšie palivo, keď je vozidlo naklonené.)
■Elektromagnetické vlny
●Vysokonapäťové diely a káble hybridných vozidiel sú elektromagneticky od-
tienené a preto vysielajú približne rovnaké množstvo elektromagnetických
vĺn ako bežné motorové vozidlá alebo domáce elektronické spotrebiče.
●Vaše vozidlo môže spôsobovať rušenie zvuku u niektorých rádiových sú-
častí iných výrobcov.
■Hybridný (trakčný) akumulátor
Hybridný (trakčný) akumulátor má obmedzenú prevádzkovú životnosť. Doba
životnosti hybridného (trakčného) akumulátora sa mení podľa štýlu jazdy
a jazdných podmienok.
■Prehlásenie o zhode
Tento model vyhovuje emisiám vodíku podľa smernice EHK 100 (Bezpečnosť
batériových elektrických vozidiel).

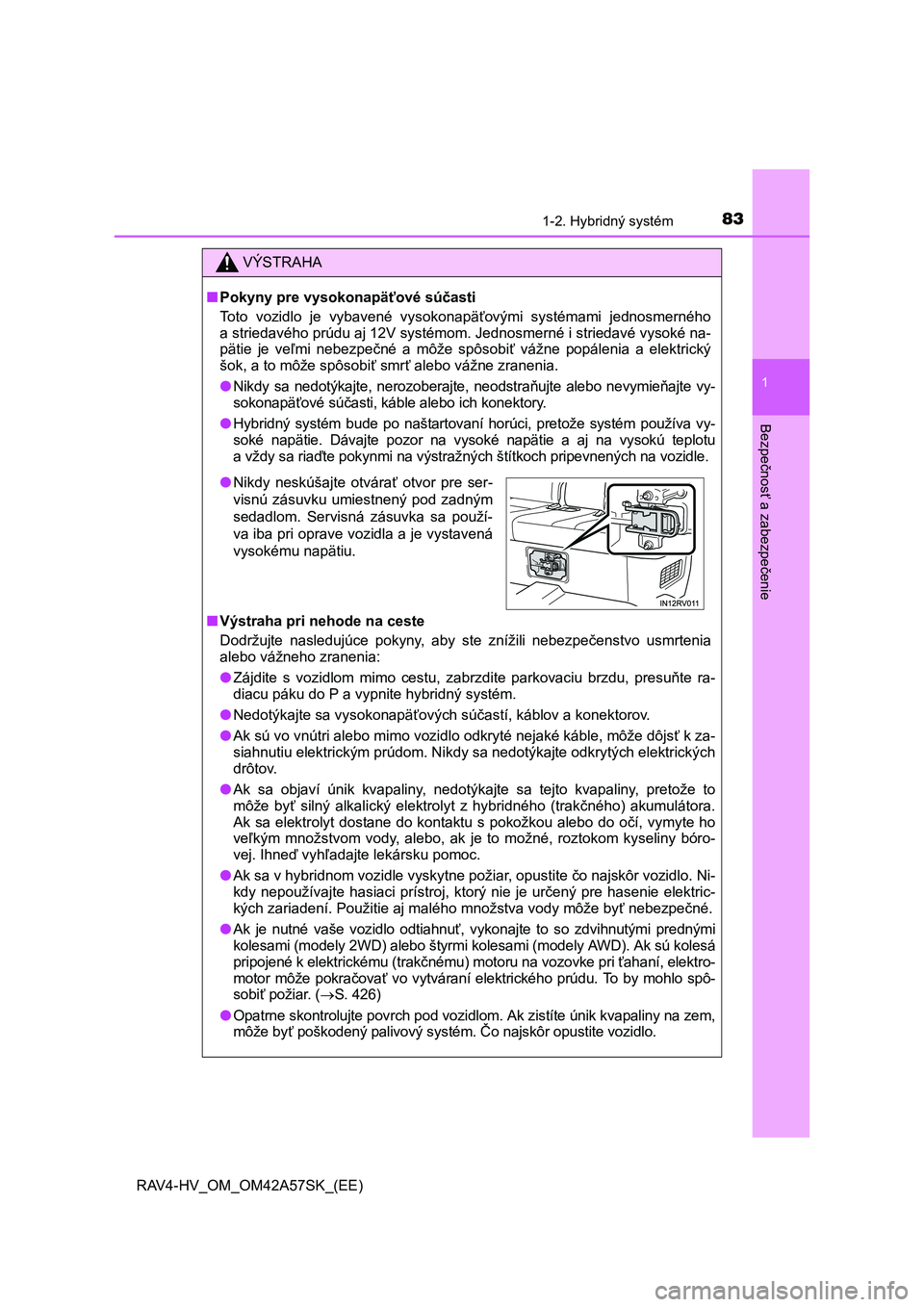

831-2. Hybridný systém
1
RAV4-HV_OM_OM42A57SK_(EE)
Bezpečnosť a zabezpečenie
VÝSTRAHA
■Pokyny pre vysokonapäťové súčasti
Toto vozidlo je vybavené vysokonapäťovými systémami jednosmerného
a striedavého prúdu aj 12V systémom. Jednosmerné i striedavé vysoké na-
pätie je veľmi nebezpečné a môže spôsobiť vážne popálenia a elektrický
šok, a to môže spôsobiť smrť alebo vážne zranenia.
●Nikdy sa nedotýkajte, nerozoberajte, neodstraňujte alebo nevymieňajte vy-
sokonapäťové súčasti, káble alebo ich konektory.
●Hybridný systém bude po naštartovaní horúci, pretože systém používa vy-
soké napätie. Dávajte pozor na vysoké napätie a aj na vysokú teplotu
a vždy sa riaďte pokynmi na výstražných štítkoch pripevnených na vozidle.
■Výstraha pri nehode na ceste
Dodržujte nasledujúce pokyny, aby ste znížili nebezpečenstvo usmrtenia
alebo vážneho zranenia:
●Zájdite s vozidlom mimo cestu, zabrzdite parkovaciu brzdu, presuňte ra-
diacu páku do P a vypnite hybridný systém.
●Nedotýkajte sa vysokonapäťových súčastí, káblov a konektorov.
●Ak sú vo vnútri alebo mimo vozidlo odkryté nejaké káble, môže dôjsť k za-
siahnutiu elektrickým prúdom. Nikdy sa nedotýkajte odkrytých elektrických
drôtov.
●Ak sa objaví únik kvapaliny, nedotýkajte sa tejto kvapaliny, pretože to
môže byť silný alkalický elektrolyt z hybridného (trakčného) akumulátora.
Ak sa elektrolyt dostane do kontaktu s pokožkou alebo do očí, vymyte ho
veľkým množstvom vody, alebo, ak je to možné, roztokom kyseliny bóro-
vej. Ihneď vyhľadajte lekársku pomoc.
●Ak sa v hybridnom vozidle vyskytne požiar, opustite čo najskôr vozidlo. Ni-
kdy nepoužívajte hasiaci prístroj, ktorý nie je určený pre hasenie elektric-
kých zariadení. Použitie aj malého množstva vody môže byť nebezpečné.
●Ak je nutné vaše vozidlo odtiahnuť, vykonajte to so zdvihnutými prednými
kolesami (modely 2WD) alebo štyrmi kolesami (modely AWD). Ak sú kolesá
pripojené k elektrickému (trakčnému) motoru na vozovke pri ťahaní, elektro-
motor môže pokra
čovať vo vytváraní elektrického prúdu. To by mohlo spô-
sobiť požiar. (S. 426)
●Opatrne skontrolujte povrch pod vozidlom. Ak zistíte únik kvapaliny na zem,
môže byť poškodený palivový systém. Čo najskôr opustite vozidlo.
●Nikdy neskúšajte otvárať otvor pre ser-
visnú zásuvku umiestnený pod zadným
sedadlom. Servisná zásuvka sa použí-
va iba pri oprave vozidla a je vystavená
vysokému napätiu.

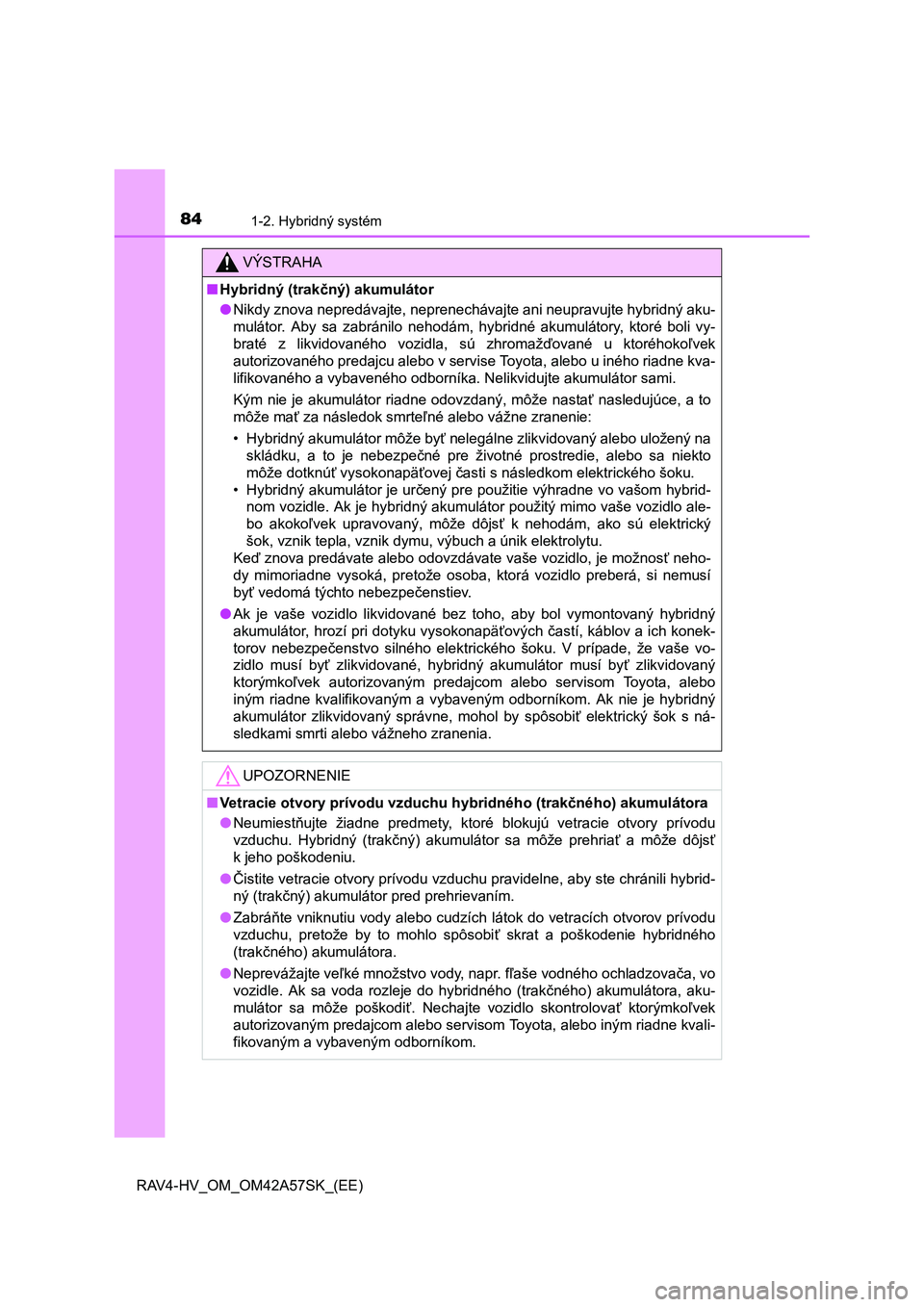

841-2. Hybridný systém
RAV4-HV_OM_OM42A57SK_(EE)
VÝSTRAHA
■Hybridný (trakčný) akumulátor
●Nikdy znova nepredávajte, neprenechávajte ani neupravujte hybridný aku-
mulátor. Aby sa zabránilo nehodám, hybridné akumulátory, ktoré boli vy-
braté z likvidovaného vozidla, sú zhromažďované u ktoréhokoľvek
autorizovaného predajcu alebo v servise Toyota, alebo u iného riadne kva-
lifikovaného a vybaveného odborníka. Nelikvidujte akumulátor sami.
Kým nie je akumulátor riadne odovzdaný, môže nastať nasledujúce, a to
môže mať za následok smrteľné alebo vážne zranenie:
• Hybridný akumulátor môže byť nelegálne zlikvidovaný alebo uložený na
skládku, a to je nebezpečné pre životné prostredie, alebo sa niekto
môže dotknúť vysokonapäťovej časti s následkom elektrického šoku.
• Hybridný akumulátor je určený pre použitie výhradne vo vašom hybrid-
nom vozidle. Ak je hybridný akumulátor použitý mimo vaše vozidlo ale-
bo akokoľvek upravovaný, môže dôjsť k nehodám, ako sú elektrický
šok, vznik tepla, vznik dymu, výbuch a únik elektrolytu.
Keď znova predávate alebo odovzdávate vaše vozidlo, je možnosť neho-
dy mimoriadne vysoká, pretože osoba, ktorá vozidlo preberá, si nemusí
byť vedomá týchto nebezpečenstiev.
●Ak je vaše vozidlo likvidované bez toho, aby bol vymontovaný hybridný
akumulátor, hrozí pri dotyku vysokonapäťových častí, káblov a ich konek-
torov nebezpečenstvo silného elektrického šoku. V prípade, že vaše vo-
zidlo musí byť zlikvidované, hybridný akumulátor musí byť zlikvidovaný
ktorýmkoľvek autorizovaným predajcom alebo servisom Toyota, alebo
iným riadne kvalifikovaným a vybaveným odborníkom. Ak nie je hybridný
akumulátor zlikvidovaný správne, mohol by spôsobiť elektrický šok s ná-
sledkami smrti alebo vážneho zranenia.
UPOZORNENIE
■Vetracie otvory prívodu vzduchu hybridného (trakčného) akumulátora
●Neumiestňujte žiadne predmety, ktoré blokujú vetracie otvory prívodu
vzduchu. Hybridný (trakčný) akumulátor sa môže prehriať a môže dôjsť
k jeho poškodeniu.
●Čistite vetracie otvory prívodu vzduchu pravidelne, aby ste chránili hybrid-
ný (trakčný) akumulátor pred prehrievaním.
●Zabráňte vniknutiu vody alebo cudzích látok do vetracích otvorov prívodu
vzduchu, pretože by to mohlo spôsobiť skrat a poškodenie hybridného
(trakčného) akumulátora.
●Neprevážajte veľké množstvo vody, napr. fľaše vodného ochladzovača, vo
vozidle. Ak sa voda rozleje do hybridného (trakčného) akumulátora, aku-
mulátor sa môže poškodiť. Nechajte vozidlo skontrolovať ktorýmkoľvek
autorizovaným predajcom alebo servisom Toyota, alebo iným riadne kvali-
fikovaným a vybaveným odborníkom.

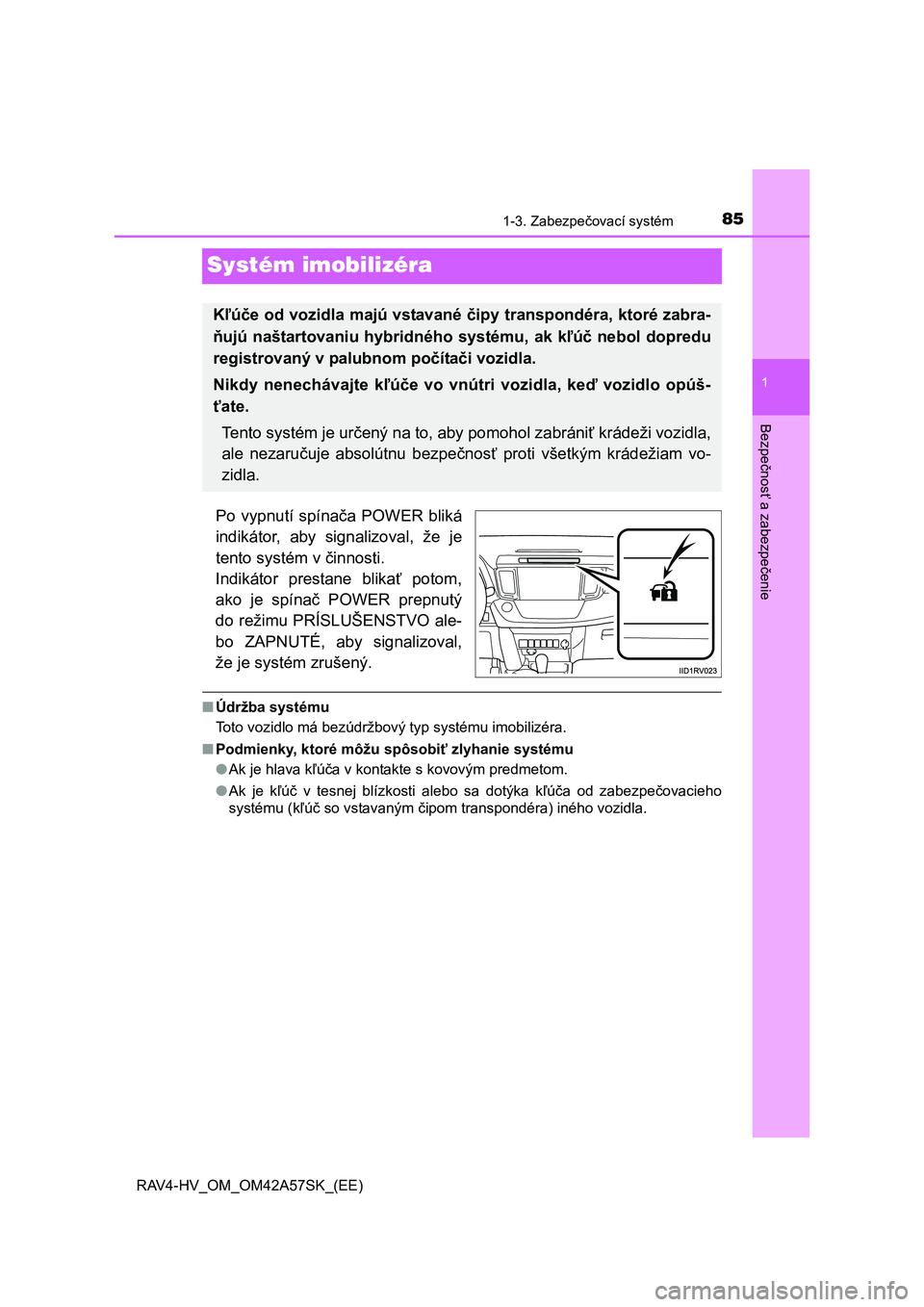

85
1
1-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57SK_(EE)
Bezpečnosť a zabezpečenie
Systém imobilizéra
Po vypnutí spínača POWER bliká
indikátor, aby signalizoval, že je
tento systém v činnosti.
Indikátor prestane blikať potom,
ako je spínač POWER prepnutý
do režimu PRÍSLUŠENSTVO ale-
bo ZAPNUTÉ, aby signalizoval,
že je systém zrušený.
■Údržba systému
Toto vozidlo má bezúdržbový typ systému imobilizéra.
■Podmienky, ktoré môžu spôsobiť zlyhanie systému
●Ak je hlava kľúča v kontakte s kovovým predmetom.
●Ak je kľúč v tesnej blízkosti alebo sa dotýka kľúča od zabezpečovacieho
systému (kľúč so vstavaným čipom transpondéra) iného vozidla.
Kľúče od vozidla majú vstavané čipy transpondéra, ktoré zabra-
ňujú naštartovaniu hybridného systému, ak kľúč nebol dopredu
registrovaný v palubnom počítači vozidla.
Nikdy nenechávajte kľúče vo vnútri vozidla, keď vozidlo opúš-
ťate.
Tento systém je určený na to, aby pomohol zabrániť krádeži vozidla,
ale nezaručuje absolútnu bezpečnosť proti všetkým krádežiam vo-
zidla.

861-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57SK_(EE)

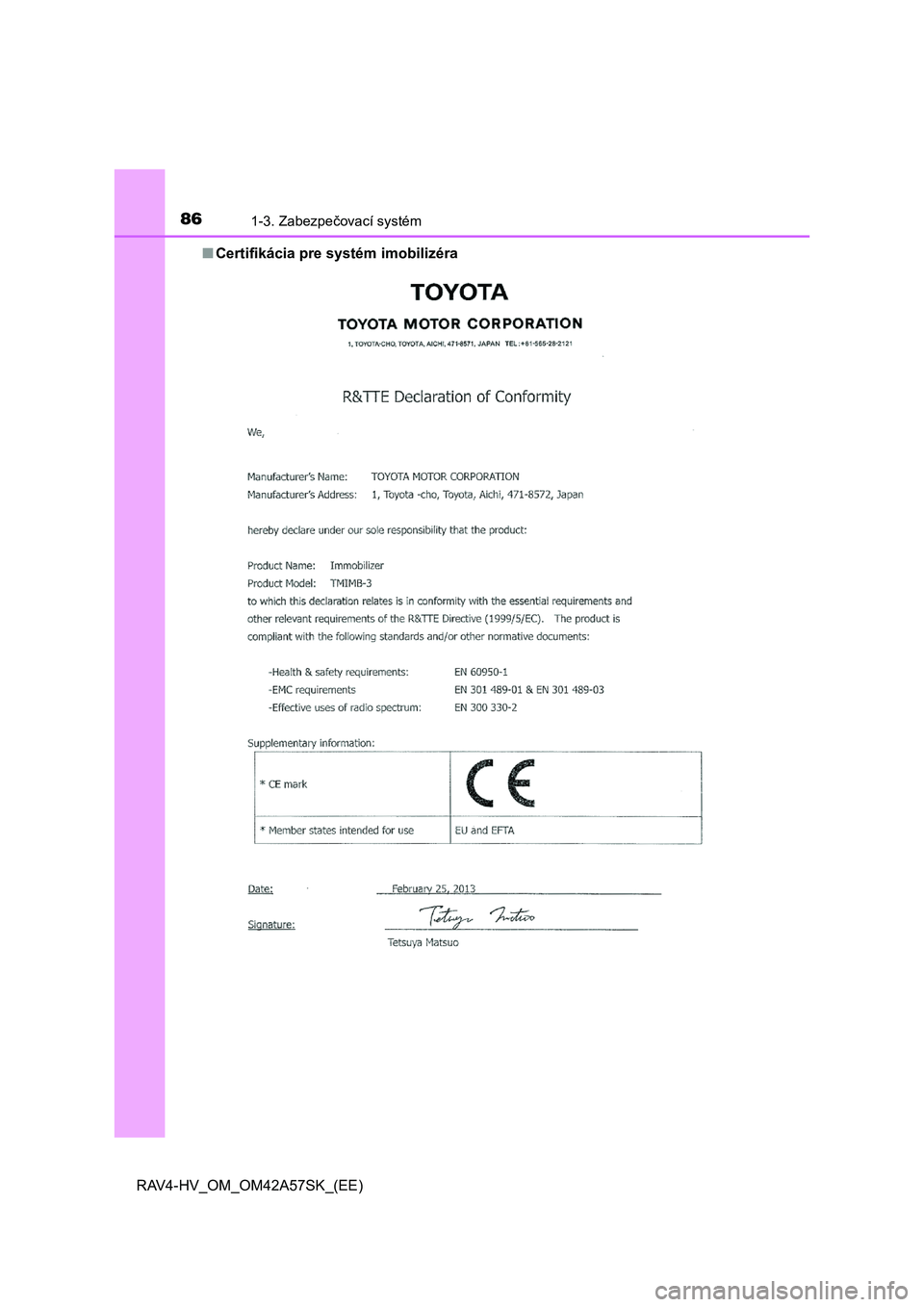

■ Certifikácia pre systém imobilizéra

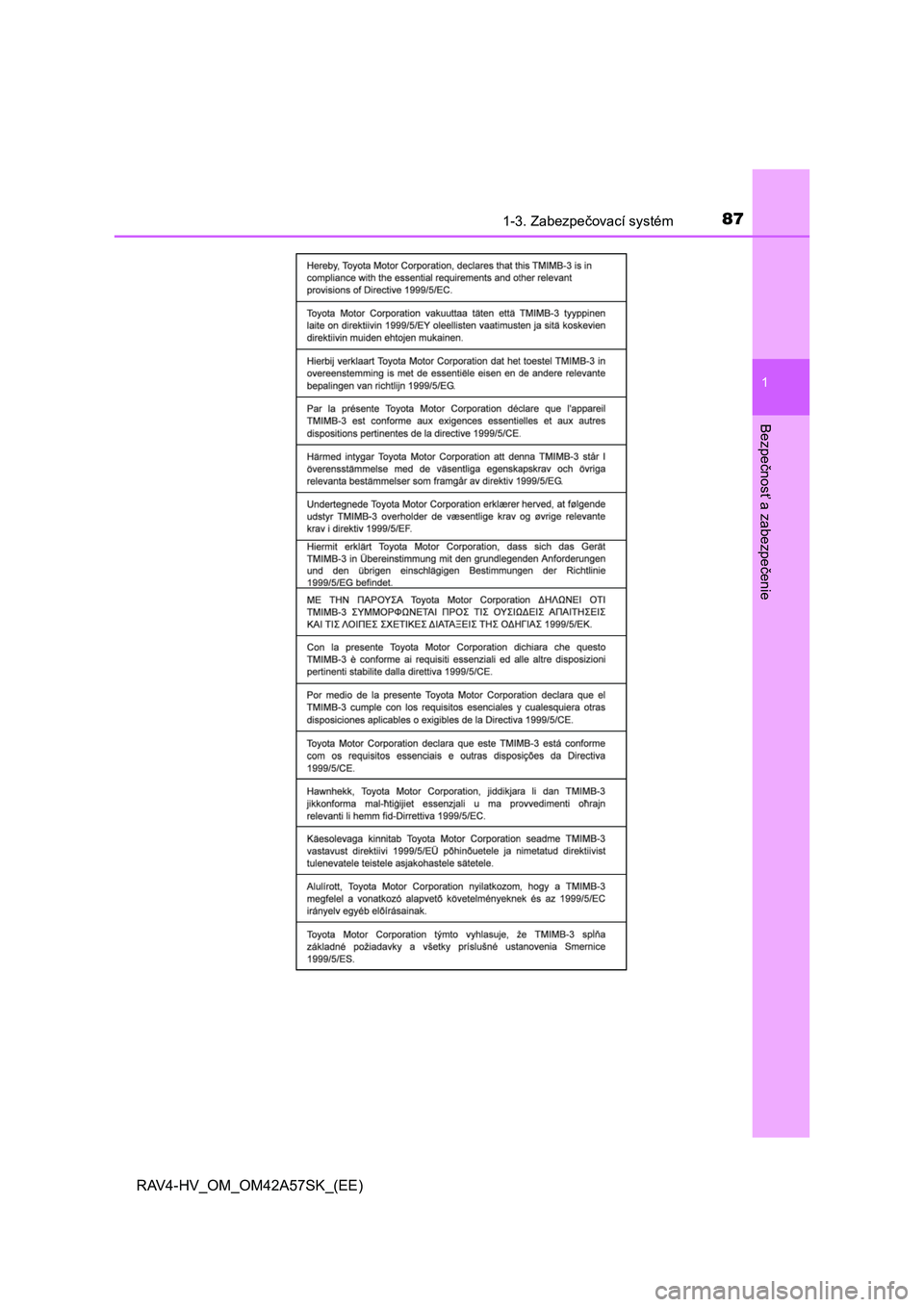

871-3. Zabezpečovací systém
1
RAV4-HV_OM_OM42A57SK_(EE)
Bezpe
čnos
ť a zabezpe
čenie

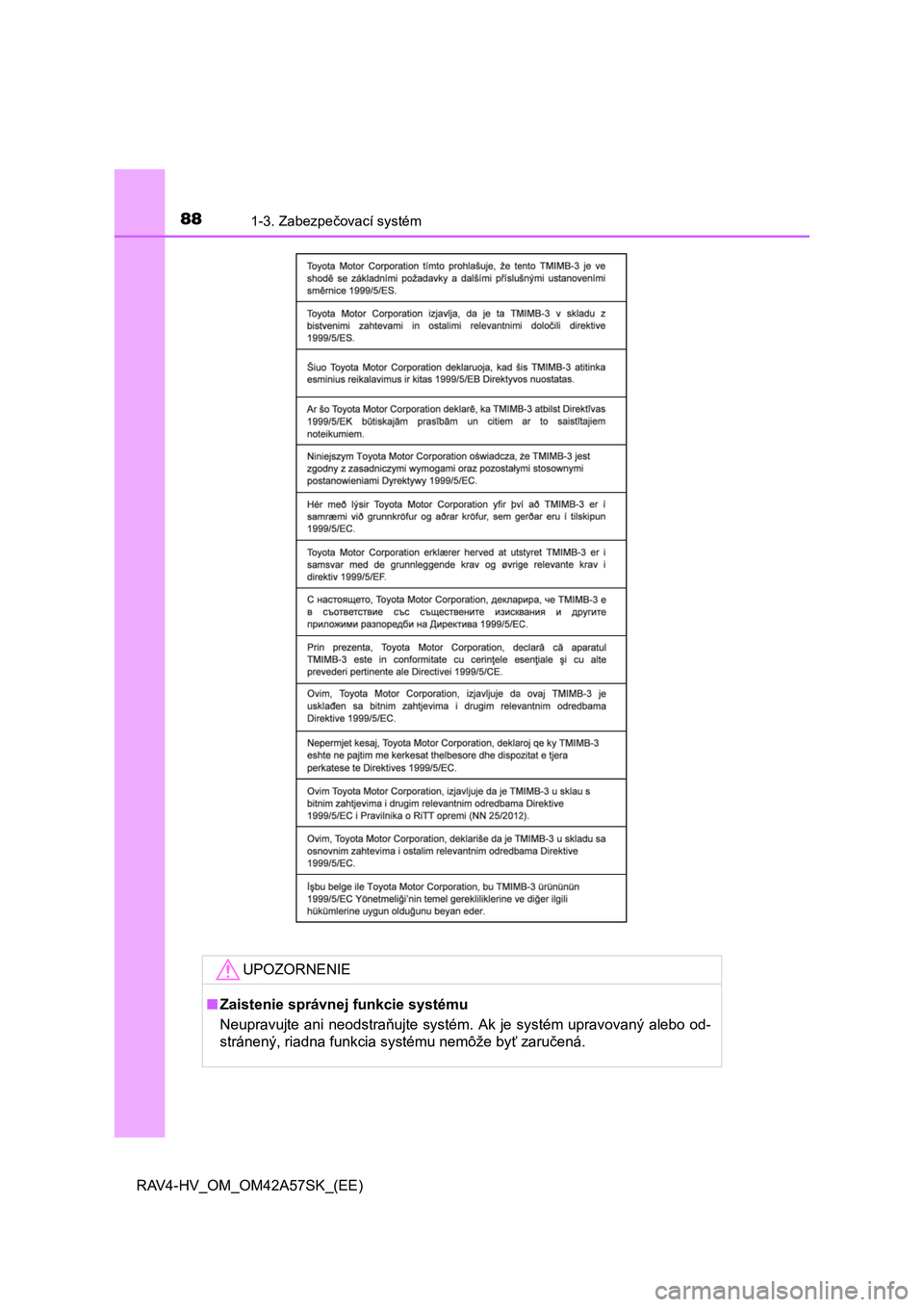

881-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57SK_(EE)
UPOZORNENIE
■Zaistenie správnej funkcie systému
Neupravujte ani neodstra ňujte systém. Ak je systém upravovaný alebo od-
stránený, riadna funkcia systému nemôže by ť zaručená.

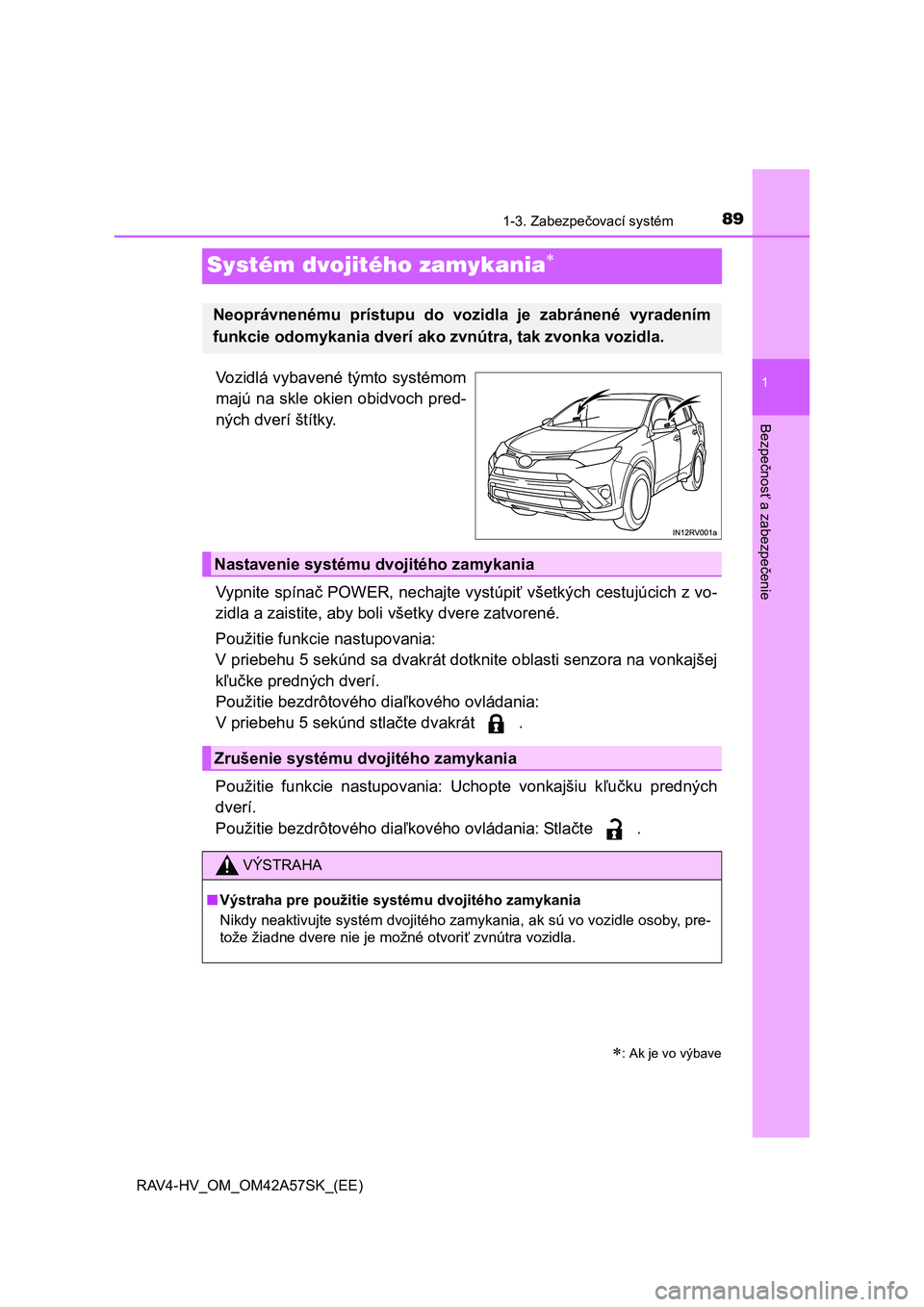

89
1
1-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57SK_(EE)
Bezpečnosť a zabezpečenie
Systém dvojitého zamykania
Vozidlá vybavené týmto systémom
majú na skle okien obidvoch pred-
ných dverí štítky.
Vypnite spínač POWER, nechajte vystúpiť všetkých cestujúcich z vo-
zidla a zaistite, aby boli všetky dvere zatvorené.
Použitie funkcie nastupovania:
V priebehu 5 sekúnd sa dvakrát dotknite oblasti senzora na vonkajšej
kľučke predných dverí.
Použitie bezdrôtového diaľkového ovládania:
V priebehu 5 sekúnd stlačte dvakrát .
Použitie funkcie nastupovania: Uchopte vonkajšiu kľučku predných
dverí.
Použitie bezdrôtového diaľkového ovládania: Stlačte .
: Ak je vo výbave
Neoprávnenému prístupu do vozidla je zabránené vyradením
funkcie odomykania dverí ako zvnútra, tak zvonka vozidla.
Nastavenie systému dvojitého zamykania
Zrušenie systému dvojitého zamykania
VÝSTRAHA
■Výstraha pre použitie systému dvojitého zamykania
Nikdy neaktivujte systém dvojitého zamykania, ak sú vo vozidle osoby, pre-
tože žiadne dvere nie je možné otvoriť zvnútra vozidla.

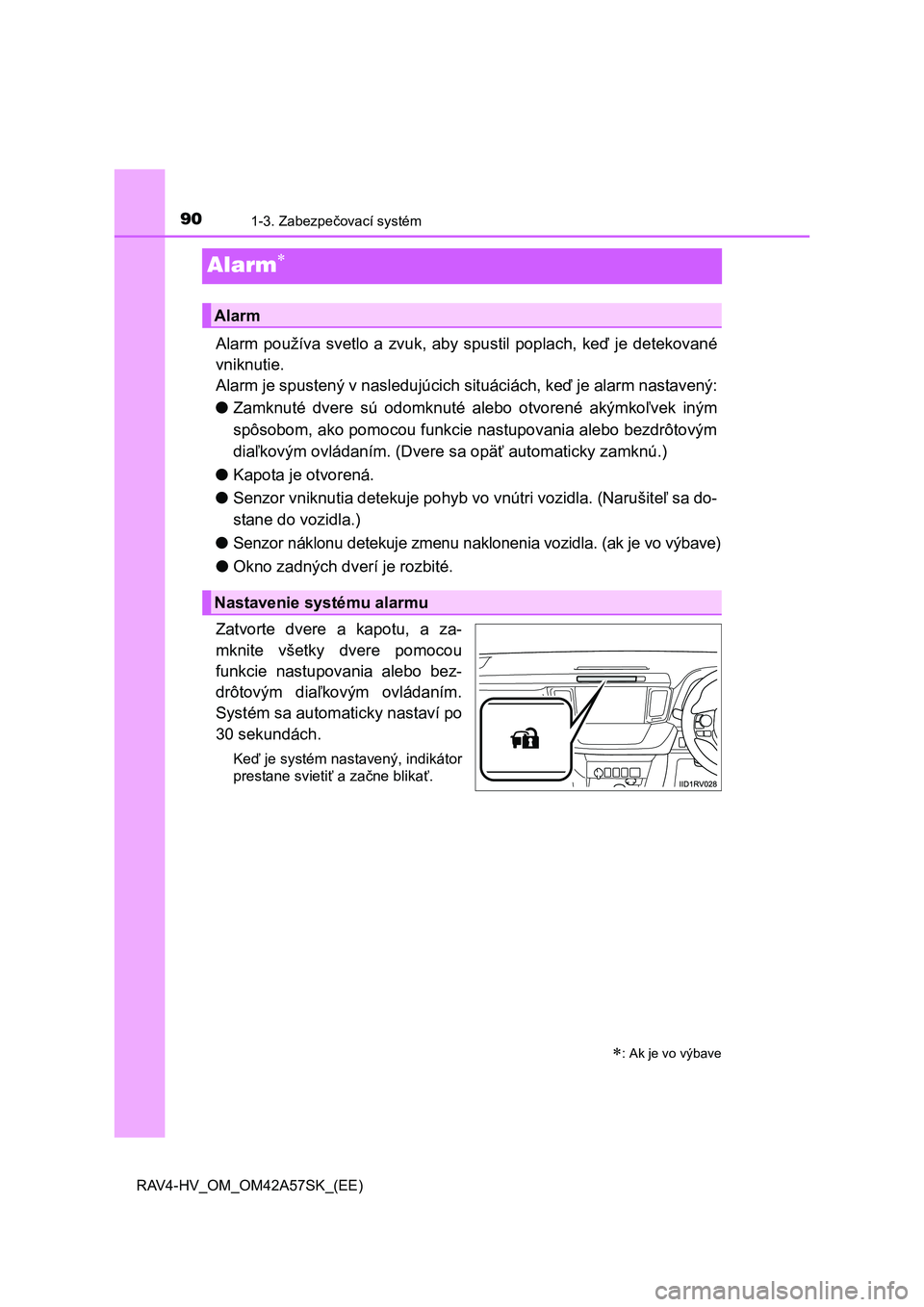

901-3. Zabezpečovací systém
RAV4-HV_OM_OM42A57SK_(EE)
Alarm
Alarm používa svetlo a zvuk, aby spustil poplach, keď je detekované
vniknutie.
Alarm je spustený v nasledujúcich situáciách, keď je alarm nastavený:
●Zamknuté dvere sú odomknuté alebo otvorené akýmkoľvek iným
spôsobom, ako pomocou funkcie nastupovania alebo bezdrôtovým
diaľkovým ovládaním. (Dvere sa opäť automaticky zamknú.)
●Kapota je otvorená.
●Senzor vniknutia detekuje pohyb vo vnútri vozidla. (Narušiteľ sa do-
stane do vozidla.)
●
Senzor náklonu detekuje zmenu naklonenia vozidla. (ak je vo výbave)
●Okno zadných dverí je rozbité.
Zatvorte dvere a kapotu, a za-
mknite všetky dvere pomocou
funkcie nastupovania alebo bez-
drôtovým diaľkovým ovládaním.
Systém sa automaticky nastaví po
30 sekundách.
Keď je systém nastavený, indikátor
prestane svietiť a začne blikať.
: Ak je vo výbave
Alarm
Nastavenie systému alarmu
