TOYOTA RAV4 HYBRID 2016 Návod na použití (in Czech)

161
3
3-4. Seřízení volantu a zrcátek
Ovládání jednotlivých komponentů
RAV4-HV_OM_OM42A57CZ_(EE)
Vnitřní zpětné zrcátko
Výška zpětného zrcátka může být seřízena tak, aby vyhovovala vaší
jízdní poloze.
Seřiďte výšku zpětného zrcátka
jeho posunutím nahoru a dolů.
Jako odezva na úroveň jasu světlometů za vámi jedoucích vozidel je
odražené světlo automaticky redukováno.
Přepínání režimu samostmívací
funkce
Zapnout/vypnout
Když je samostmívací funkce v re-
žimu ZAPNUTO, indikátor svítí.
Tato funkce se nastaví do režimu
ZAPNUTO pokaždé, když je za-
pnut spínač POWER do režimu
ZAPNUTO.
Stisknutím tlačítka se funkce přepne do režimu VYPNUTO. (Zhasne také
indikátor.)
Poloha zpětného zrcátka může být seřízena tak, aby poskytla do-
statečný výhled dozadu.
Seřízení výšky zpětného zrcátka
Antireflexní funkce
Indikátor

1623-4. Seřízení volantu a zrcátek
RAV4-HV_OM_OM42A57CZ_(EE)
■Jak zabránit selhání senzorů
Abyste zajistili, že senzory budou řádně
fungovat, nedotýkejte se jich, ani je neza-
krývejte.
VÝSTRAHA
Neseřizujte polohu zrcátka během jízdy.
To by mohlo vést k chybnému ovládání vozidla a způsobit nehodu s násled-
kem smrtelných nebo vážných zranění.

163
3
3-4. Seřízení volantu a zrcátek
Ovládání jednotlivých komponentů
RAV4-HV_OM_OM42A57CZ_(EE)
Vnější zpětná zrcátka
Pro volbu zrcátka, které chcete
seřídit, stiskněte spínač.
Levé
Pravé
Pro seřízení zrcátek stiskněte
spínač.
Nahoru
Doprava
Dolů
Doleva
Postup seřízení
1
1
2
2
1
2
3
4

1643-4. Seřízení volantu a zrcátek
RAV4-HV_OM_OM42A57CZ_(EE)
Manuálně ovládaný typ
Zatlačte zrcátko dozadu ve směru
k zadní části vozidla.
Elektricky ovládaný typ
Pro sklopení zrcátek stiskněte ten-
to spínač.
Pro jejich vyklopení zpět do původ-
ní polohy stiskněte spínač znovu.
■Úhel zrcátka je možné seřizovat, když
Spínač POWER je v režimu PŘÍSLUŠENSTVÍ nebo ZAPNUTO.
■Zrcátka čištěná deštěm (jsou-li ve výbavě)
Povlak na zrcátku má účinek čištění deštěm (hydrofilní), aby tak zajistil jas-
nější výhled dozadu při dešti. Když se na povrchu zrcátka shromažďují kapky
vody, tento účinek způsobí, že kapky se rozptýlí do tenké vrstvičky.
●Účinek čištění deštěm bude dočasně omezen, když na zrcátku ulpí nečisto-
ta, nebo poté, co parkujete vozidlo delší dobu na podzemních nebo vnitř-
ních parkovacích místech atd., kde není přímé sluneční světlo. Tento účinek
se však postupně obnoví po 1 až 2denním vystavení přímému slunečnímu
světlu.
●Pokud chcete obnovit účinek čištění deštěm ihned, proveďte renovaci
(S. 359).
■Když jsou zrcátka zamlžená
Vnější zpě
tná zrcátka mohou být vyčištěna použitím odmlžování zrcátek. Za-
pněte odmlžování zadního okna, abyste zapnuli odmlžování vnějších zpět-
ných zrcátek. (S. 322)
Sklopení zrcátek

1653-4. Seřízení volantu a zrcátek
3
Ovládání jednotlivých komponentů
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Důležité pokyny během jízdy
Během jízdy dodržujte následující pokyny.
Jejich nedodržení může zapříčinit ztrátu kontroly nad vozidlem a způsobit
nehodu, mající za následek smrtelná nebo vážná zranění.
●Neseřizujte zrcátka během jízdy.
●Nejezděte se sklopenými zrcátky.
●Obě zrcátka, jak na straně řidiče, tak spolujezdce, musí být před jízdou vy-
klopena a řádně seřízena.
■Když se zrcátko pohybuje
Abyste zabránili zranění a poruše zrcátka, dejte pozor, aby pohybem zrcát-
ka nedošlo k zachycení vaší ruky.
■Když je v činnosti odmlžování zrcátek
Nedotýkejte se povrchu zpětných zrcátek, protože ten může být velmi horký
a můžete se popálit.
UPOZORNĚNÍ
■Zacházení se zrcátky čištěnými deštěm (je-li ve výbavě)
Čisticí účinek je omezený. Dodržujte následující pokyny, abyste udrželi sa-
močisticí vlastnosti zrcátek při dešti:
●Když používáte odpuzovač vody, odstraňovač mastnoty, vosk nebo jiný
přípravek pro údržbu vozidla, který obsahuje silikon, dbejte na to, aby se
nedostal na povrch zrcátka.
●Neutírejte povrch zrcátka použitím hadříku znečistěného pískem, odstra-
ňovačem mastnoty, abrazivním přípravkem nebo jiným prostředkem, který
může poškrábat povrch zrcátka.
●Když zrcátka zamrznou, odstraňte led pomocí teplé vody, nebo zapnutím
odmlžování vnějších zpětných zrcátek, atd. Ale nezkoušejte škrábat led
použitím plastové škrabky, atd.
●Když umýváte vozidlo použitím autošampónu s účinkem odpuzujícím vodu,
opláchněte povrch zrcátka velkým množstvím vody a odstraňte kapky vody
použitím čistého a měkkého hadříku.

1663-5. Otevírání, zavírání oken a střešního okna
RAV4-HV_OM_OM42A57CZ_(EE)
Elektricky ovládaná okna
Elektricky ovládaná okna mohou být otevírána a zavírána použitím
spínačů.
Ovládáním spínače se okna pohybují následujícím způsobem:
Zavírání
Jednodotykové zavírání
(pouze okno řidiče)
*
Otevírání
Jednodotykové otevírání
(pouze okno řidiče)
*
*
: Pro zastavení okna v mezipoloze
ovládejte spínač v opačném směru.
Pro zablokování spínačů oken spo-
lucestujících stiskněte tento spínač.
Tento spínač použijte, abyste za-
bránili dětem náhodně otevírat
nebo zavírat okna spolucestujících.
■Elektricky ovládaná okna je možno ovládat, když
Spínač POWER je v režimu ZAPNUTO.
■Ovládání elektricky ovládaných oken po vypnutí hybridního systému
Elektricky ovládaná okna mohou být ovládána přibližně 45 sekund poté, co je
spínač POWER přepnut do režimu PŘÍSLUŠENSTVÍ nebo vypnut. Nemohou
však být ovládána, jakmile se otevřou některé přední dveře.
Postupy při otevírání a zavírání
1
2
3
4
Spínač blokování oken

1673-5. Otevírání, zavírání oken a střešního okna
3
Ovládání jednotlivých komponentů
RAV4-HV_OM_OM42A57CZ_(EE)■Funkce ochrany proti sevření (okno řidiče)
Pokud je mezi okno a rám okna sevřen nějaký předmět, když se okno zavírá,
pohyb okna se zastaví a okno se mírně pootevře.
■Funkce ochrany proti zachycení (okno řidiče)
Pokud se mezi dveře a okno zachytí nějaký předmět, když se okno otevírá,
pohyb okna se zastaví.
■Když nemůže být provedeno otevření a zavření elektricky ovládaného
okna (okno řidiče)
Když funkce ochrany proti sevření nebo funkce ochrany proti zachycení fun-
guje neobvykle, nebo okno nemůže být úplně otevřeno a zavřeno, proveďte
následující činnosti pomocí spínače elektricky ovládaného okna na dveřích ři-
diče.
●Zastavte vozidlo, se spínačem POWER v režimu ZAPNUTO nepřetržitě
ovládejte spínač elektricky ovládaného okna v poloze jednodotykového za-
vření během 4 sekund poté, co byla aktivována funkce ochrany proti sevření
nebo funkce ochrany proti zachycení. Jinak, nepřetržitým ovládáním spína-
če elektricky ovládaného okna v poloze jednodotykového otevř
ení může být
okno otevřeno a zavřeno.
●Pokud okno dveří nemůže být otevřeno a zavřeno i když byly provedeny
výše uvedené činnosti, proveďte následující postup pro inicializaci funkce.
Zapněte spínač POWER do režimu ZAPNUTO.
Zatáhněte a držte spínač elektricky ovládaného okna v poloze jednodoty-
kového zavření a úplně zavřete okno.
Uvolněte spínač elektricky ovládaného okna na chvíli, znovu zatáhněte
spínač ve směru jednodotykového zavření a držte ho tam přibližně 6 se-
kund nebo déle.
Stiskněte a držte spínač elektricky ovládaného okna v poloze jednodoty-
kového otevření a poté, co se okno úplně otevře, pokračujte v držení spí-
nače další 1 sekundu nebo déle.
Uvolněte spínač elektricky ovládaného okna na chvíli, znovu zatlačte spí-
nač ve směru jednodotykového otevření a držte ho tam přibližně 4 sekun-
dy nebo déle.
Zatáhněte a držte spínač elektricky ovládaného okna v poloze jednodoty-
kového zav
ření ještě jednou, a poté, co se okno úplně zavře, pokračujte
v držení spínače další 1 sekundu nebo déle.
Pokud spínač uvolníte, když se okno pohybuje, začněte znovu od začátku.
Pokud se okno vrací a nemůže být zavřeno nebo úplně otevřeno, nechte
vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
1
2
3
4
5
6

1683-5. Otevírání, zavírání oken a střešního okna
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
Dodržujte následující pokyny.
Nedodržení těchto pokynů může vést ke smrtelnému nebo k vážnému zranění.
■Zavírání oken
●Řidič odpovídá za veškeré ovládání elektricky ovládaných oken, včetně
ovládání oken spolucestujících. Abyste předešli neúmyslnému ovládání,
zvláště u dětí, nedovolte dětem ovládat elektricky ovládaná okna. Děti
a ostatní cestující mohou být částmi těla zachyceni v elektricky ovláda-
ných oknech. Když jedete s dětmi, doporučujeme vám použít spínač blo-
kování oken. (S. 166)
●Při ovládání oken dbejte na to, aby žádní cestující neměli žádnou část těla
na takových místech, kde by mohli být zachyceni oknem.
●Když vozidlo opouštíte, vypněte spínač POWER, vezměte klíč a opusťte
vozidlo spolu s dětmi. Může dojít k neúmyslnému ovládání, z důvodu neu-
kázněnosti atd., které by mohlo vést k nehodě.
■Funkce ochrany proti sevření (okno řidiče)
●Nikdy nepoužívejte jakoukoliv část vašeho těla, abyste úmyslně aktivovali
funkci ochrany před sev
řením.
●Funkce ochrany proti sevření nemusí fungovat, pokud je něco sevřeno
těsně před úplným dovřením okna. Dejte pozor, abyste nezachytili žádnou
část vašeho těla v okně.
■Funkce ochrany proti zachycení (okno řidiče)
●Nikdy nepoužívejte jakoukoliv část vašeho těla nebo oděv, abyste úmysl-
ně aktivovali funkci ochrany proti zachycení.
●Funkce ochrany proti zachycení nemusí fungovat, pokud se něco zachytí
těsně před úplným otevřením okna. Dejte pozor, abyste nezachytili žád-
nou část vašeho těla nebo oděvu v okně.

169
3
3-5. Otevírání, zavírání oken a střešního okna
Ovládání jednotlivých komponentů
RAV4-HV_OM_OM42A57CZ_(EE)

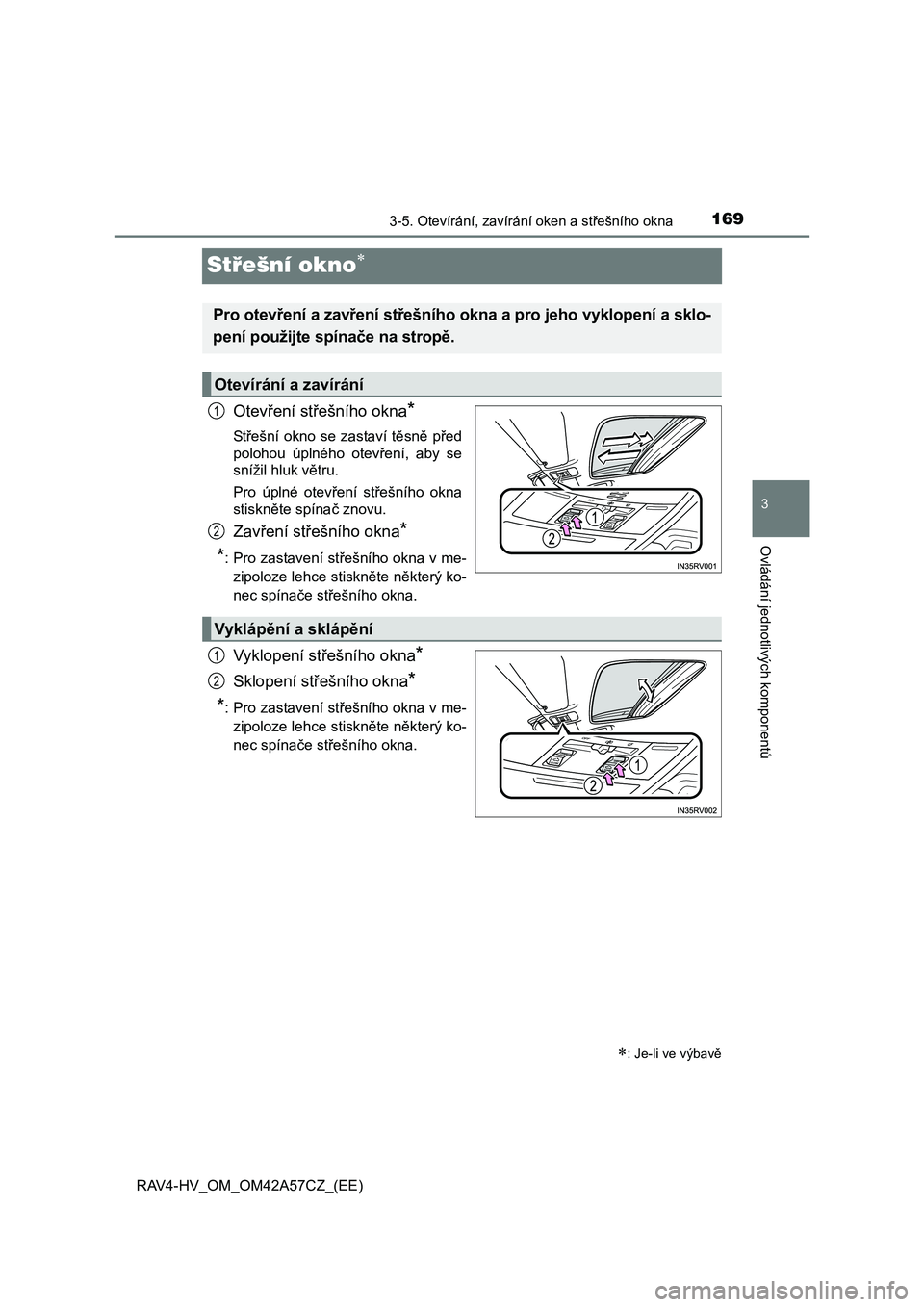

Střešní okno
Otevření střešního okna*
Střešní okno se zastaví těsně před
polohou úplného otevření, aby se
snížil hluk větru.
Pro úplné otevření střešního okna
stiskněte spínač znovu.
Zavření střešního okna*
*
: Pro zastavení střešního okna v me-
zipoloze lehce stiskněte některý ko-
nec spínače střešního okna.
Vyklopení střešního okna*
Sklopení střešního okna*
*
: Pro zastavení střešního okna v me-
zipoloze lehce stiskněte některý ko-
nec spínače střešního okna.
: Je-li ve výbavě
Pro otevření a zavření střešního okna a pro jeho vyklopení a sklo-
pení použijte spínače na stropě.
Otevírání a zavírání
1
2
Vyklápění a sklápění
1
2

1703-5. Otevírání, zavírání oken a střešního okna
RAV4-HV_OM_OM42A57CZ_(EE)
■Střešní okno je možno ovládat, když
Spínač POWER je v režimu ZAPNUTO.
■Ovládání střešního okna po vypnutí hybridního systému
Střešní okno může být ovládáno ještě přibližně 45 sekund poté, co je spínač
POWER přepnut do režimu PŘÍSLUŠENSTVÍ nebo vypnut. Nemůže však být
ovládáno, jakmile se otevřou kterékoliv přední dveře.
■Funkce ochrany proti sevření
Pokud je mezi střešním oknem a jeho rámem detekován nějaký předmět,
když se střešní okno zavírá nebo sklápí, pohyb se zastaví a střešní okno se
otevře.
■Snížení hluku větru střešního okna
Když je střešní okno otevřeno automaticky, zastaví se těsně před polohou
úplného otevření. Jízda se střešním oknem v této poloze pomáhá snížit hluk
větru.
■Sluneční clona
Sluneční clona může být vytažena nebo zatažena manuálně. Když se však
otevře střešní okno, sluneč
ní clona se vytáhne automaticky.
■Otevírání střešního okna po malých krocích
Rychle stiskněte a uvolněte spínač.
■Funkce upozornění na otevřené střešní okno
Když je spínač POWER vypnut a otevřou se dveře řidiče při otevřeném střeš-
ním oknu, zazní bzučák a na multiinformačním displeji se zobrazí hlášení.
■Když je odpojen 12V akumulátor nebo se střešní okno nezavírá normálně
Střešní okno musí být inicializováno, aby správně fungovalo.
Zapněte spínač POWER do režimu ZAPNUTO.
St is kněte a držte spínač "CLOSE" nebo "UP", až se příslušný pohyb dokončí.
Střešní okno se vyklopí a pozastaví se na přibližně 1 sekundu nebo déle.
Pak se sklopí, otevře a úplně zavře.
Uvolněte spínač a pak ho stiskněte, abyste se ujistili, že funguje správně.
Pokud se střešní okno nepohybuje automaticky, proveďte postup znovu od
začátku.
■Přizp
ůsobení
Nastavení (např. funkce upozornění) může být změněno.
(Přizpůsobitelné funkce: S. 523)
1
2
3
