TOYOTA RAV4 HYBRID 2016 Návod na použití (in Czech)

261
4
4-5. Používání podpůrných jízdních systémů
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)

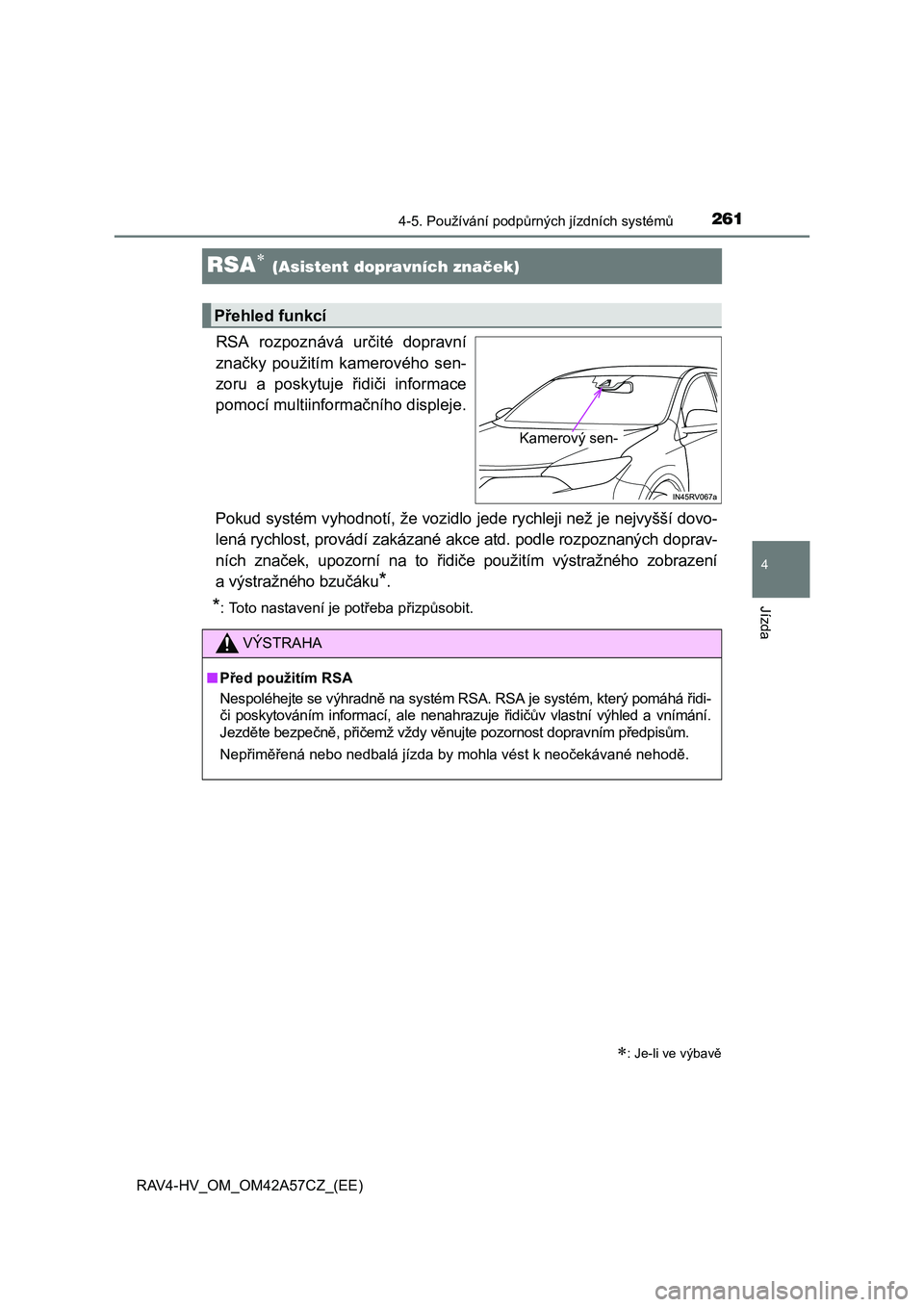

RSA (Asistent dopravních značek)
RSA rozpoznává určité dopravní
značky použitím kamerového sen-
zoru a poskytuje řidiči informace
pomocí multiinformačního displeje.
Pokud systém vyhodnotí, že vozidlo jede rychleji než je nejvyšší dovo-
lená rychlost, provádí zakázané akce atd. podle rozpoznaných doprav-
ních značek, upozorní na to řidiče použitím výstražného zobrazení
a výstražného bzučáku
*.
*: Toto nastavení je potřeba přizpůsobit.
: Je-li ve výbavě
Přehled funkcí
Kamerový sen-
VÝSTRAHA
■Před použitím RSA
Nespoléhejte se výhradně na systém RSA. RSA je systém, který pomáhá řidi-
či poskytováním informací, ale nenahrazuje řidičův vlastní výhled a vnímání.
Jezděte bezpečně, přičemž vždy věnujte pozornost dopravním předpisům.
Nepřiměřená nebo nedbalá jízda by mohla vést k neočekávané nehodě.

2624-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42A57CZ_(EE)
Poté, co kamerový senzor rozpozná značku, tato značka se zobrazí
na multiinforma čním displeji, když vozidlo značku mine.
● Když jsou zvoleny informace
oasisten čních jízdních systé-
mech, mohou se zobrazit maxi-
máln ě 3 značky. (S. 106)
● Když jsou zvoleny jiné informa-
ce než informace o asisten č-
ních jízdních systémech, m ůže
být zobrazena zna čka nejvyšší
dovolené rychlosti nebo všech-
ny zrušené zna čky. (S. 106)
Značka zákazu předjíždění a znač-
ka nejvyšší dovolené rychlosti
sdopl ňkovým značením se ne-
zobrazí. Pokud jsou však rozpo-
znány jiné zna čky než nejvyšší
dovolená rychlost, jsou uvedeny
pod aktuální zna čkou omezení
rychlosti.
Indikace na multiinforma čním displeji

2634-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Následující typy dopravních značek, včetně elektronických značek
a blikajících zna ček, budou rozpoznány.
*: Pokud není indikátor směrových světel v činnosti, když měníte jízdní pruh,
zna čení se nezobrazí.
Typy rozpoznaných dopravních značek
Ty pMultiinformační displej
Začátek/konec nejvyšší dovolené rych-
losti
Nejvyšší dovolená
rychlost s dopl ňko-
vým zna čením
(Zobrazeno sou-
č asně s nejvyšší
dovolenou rych-
lostí)
(P říklad
zobrazení)
Mokro
Déš ť
Náledí
Nájezd/výjezd*
Doplňkové
zna čení existuje
(Obsah nerozpo-
znán)
Za čátek/konec zákazu předjíždění
Konec všech zákazů
(Všechna omezení zrušena. Návrat
k výchozím silni čním předpisům.)

2644-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42A57CZ_(EE)
V následujících situacích systém RSA varuje řidiče použitím výstraž-
ného zobrazení.
●Když rychlost vozidla překročí hranici pro rychlostní výstrahu apli-
kovanou na nejvyšší dovolenou rychlost značky zobrazené na mul-
tiinformačním displeji, barva značky se převrátí.
●Pokud je zjištěno, že vaše vozidlo předjíždí, když je na multiinformač-
ním displeji zobrazena značka zákazu předjíždění, značka bliká.
■Automatické vypnutí zobrazení značek RSA
Jedna nebo více značek se automaticky vypne v následujících situacích.
●Po určité vzdálenosti není rozpoznána nová značka.
●Silnice se změní z důvodu odbočení doleva nebo doprava.
■Podmínky, při kterých tato funkce nemusí fungovat nebo detekovat správně
V následujících situacích RSA nefunguje normálně a nemusí rozpoznat znač-
ky, může zobrazit nesprávnou značku atd. To však neznamená poruchu.
●Kamerový senzor je vyosen z důvodu silného nárazu do senzoru atd.
●Na čelním skle jsou nečistoty, sníh, nálepky atd. v blízkosti kamerového sen-
zoru.
●V nepříznivém počasí, např. při prudkém dešti, mlze, sněžení nebo písečné
bouři.
●Světlo protijedoucího vozidla, slunce atd. svítí do kamerového senzoru.
●Značka je špinavá, zastíněná, nakloněná nebo ohnutá, a u elektronických
značek je nízký kontrast.
●Celá značka nebo její část je zakrytá listím stromu, sloupem atd.
●Značka je viditelná kamerovým senzorem pouze krátkou dobu.
●Jízdní situace (odbočení, změna jízdního pruhu atd.) je posouzena nesprávně.
●I když znač
ka nepřísluší právě projížděnému jízdnímu pruhu, taková značka
se vyskytuje přímo za odbočkami z dálnice nebo v přilehlém jízdním pruhu
před jejich spojením.
●Na zádi vozidla před vámi jsou připevněny nálepky.
●Je rozpoznána značka připomínající značku kompatibilní se systémem.
●Vozidlo jezdí v zemi s odlišným směrem provozu.
●Mohou být detekovány a zobrazeny značky rychlosti pro vedlejší silnice (po-
kud jsou v zorném poli kamerového senzoru), když vozidlo jede po hlavní
silnici.
●Mohou být detekovány a zobrazeny značky rychlosti pro výjezd objížďky (po-
kud jsou v zorném poli kamerového senzoru), když vozidlo jede po objížďce.
●Informace o rychlosti zobrazená na přístroji a zobrazená na navigačním
systému (je-li ve výbavě) se může lišit, protože navigační systém používá
údaje z mapy.
Výstražné zobrazení

2654-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
■ Když jezdíte v zemi s odlišnými jednotkami rychlosti
Protože RSA rozpoznává zna čky na základě nastavených jednotek přístroje,
je nezbytné zm ěnit nastavení jednotek přístroje. Upravte nastavené jednotky
p řístroje na jednotky rychlosti značek v aktuální oblasti. (S. 108)
■ Zapnutí/vypnutí systému
Stiskn ěte nebo na spínačích ovládání přístroje a zvolte na
multiinforma čním displeji.
Stiskn ěte nebo na spínačích ovládání přístroje a zvolte , a pak
stiskn ěte .
Zvolte "Road Sign Assist" (Asistent dopravních zna ček) a pak stiskněte
.
■ Zobrazení značky nejvyšší dovolené rychlosti
Pokud byl spína č POWER naposled vypnut, když byla na multiinformačním
displeji zobrazena zna čka nejvyšší dovolené rychlosti, stejná značka se zob-
razí znovu, když je spína č POWER zapnut do režimu ZAPNUTO.
■ Přizpůsobení
Nastavení (nap ř. varování při překročení rychlosti) může být změněno.
(P řizpůsobitelné funkce: S. 522)
1
2
3

2664-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42A57CZ_(EE)
Adaptivní tempomat
V režimu vzdálenosti mezi vozidly vozidlo automaticky zrychluje a zpo-
maluje tak, aby vyrovnávalo zm ěny rychlosti vpředu jedoucího vozidla,
i když plynový pedál není sešlápnut. V režimu stálé rychlosti vozidlo
jede stálou rychlostí.
Adaptivní tempomat používejte na rychlostních silnicích a dálnicích.
● Režim vzdálenosti mezi vozidly (S. 269)
● Režim stálé rychlosti (S. 274)
Indikátory
Nastavená rychlost
Zobrazení
Tla čítko vzdálenosti mezi vozidly
Sp ín a č tempomatu
: Je-li ve výbavě
Přehled funkcí
1
2
3
4
5

2674-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Před použitím adaptivního tempomatu
Za bezpečnou jízdu plně zodpovídá řidič. Nespoléhejte se příliš na tento
systém a jezděte bezpečně, přičemž vždy věnujte pozornost vašemu okolí.
Adaptivní tempomat poskytuje řidiči asistenci, aby snížil jeho zátěž. Posky-
tovaná asistence však má své limity.
I když systém funguje normálně, stav vozidel před vámi, jak je detekován
systémem, se může lišit od stavu pozorovaného řidičem. Proto musí řidič
zůstat vždy ostražitý, vyhodnocovat nebezpečí v každé situaci a jezdit bez-
pečně. Spoléhání na systém nebo předpoklad, že systém zajistí bezpečnost
během jízdy, může vést k nehodě s následkem smrtelného nebo vážného
zranění.
■Výstrahy týkající se asistenčních jízdních systémů
Dodržujte následující pokyny, protože asistence poskytovaná systémem má
své limity.
Jejich nedodržení může zapříčinit nehodu s následkem smrtelného nebo
vážného zranění.
●Pomoc řidiči při posouzení sledovací vzdálenosti
Adaptivní tempomat je ur
čen pouze pro pomoc řidiči při určování sledovací
vzdálenosti mezi vlastním vozidlem řidiče a příslušným vozidlem jedoucím
vpředu. Není to mechanismus, který umožňuje bezstarostnou a nepozornou
jízdu, a není to systém, který může řidiči pomoci při nízké viditelnosti. Je stá-
le nutné, aby řidič věnoval vysokou pozornost okolí vozidla.
●Pomoc řidiči při odhadu správné sledovací vzdálenosti
Adaptivní tempomat určuje, zda sledovací vzdálenost mezi vlastním vozi-
dlem řidiče a příslušným vozidlem jedoucím vpředu je v nastaveném roz-
sahu. Není schopen provádět žádný jiný typ odhadu. Proto je absolutně
nezbytné, aby řidič zůstal ostražitý a rozhodl, zda nastala nebo nenastala
možnost nebezpečí v kterékoliv dané situaci.
●Asistence řidiči při ovládání vozidla
Adaptivní tempomat nemá žádnou schopnost předejít nebo zabránit kolizi
s vozidlem jedoucím vpředu. Z tohoto důvodu, když dojde k jakékoliv ne-
bezpečné situaci, musí řidič okamžitě a přímo ovládat vozidlo a jednat tak,
aby zajistil bezpeč
nost všech zúčastněných.
■Abyste předešli nechtěnému ovládání adaptivního tempomatu
Vypněte adaptivní tempomat použitím tlačítka "ON-OFF", když ho nepouží-
váte.

2684-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Situace nevhodné pro použití adaptivního tempomatu
Nepoužívejte adaptivní tempomat při žádné z následujících situací.
To by mohlo mít za následek neodpovídající ovládání rychlosti a mohlo by
to způsobit nehodu s následky smrti nebo vážných zranění.
●Silnice, kde jsou chodci, cyklisté atd.
●V hustém provozu
●Na silnicích s ostrými zatáčkami
●Na klikatých silnicích
●Na kluzkých silnicích, jako jsou mokré, zledovatělé nebo zasněžené silnice
●Na prudkých svazích, nebo tam, kde jsou náhlé změny mezi prudkým stou-
páním a klesáním.
Rychlost vozidla může překročit nastavenou rychlost, pokud jedete dolů
z prudkého kopce.
●Na nájezdech na rychlostní silnice a dálnice
●Když jsou povětrnostní podmínky natolik špatné, že mohou bránit správné
funkci senzorů (mlha, sníh, písečná bouře, prudký déšť atd.)
●Když na přední povrch radarového senzoru nebo kamerového senzoru prší,
sněží atd.
●V dopravních podmínkách, které vyžadují často opakované zrychlování
a zpomalování
●Když vaše vozidlo táhne přívěs nebo při nouzovém tažení
●Když často zní bzučák varování před přiblížením

2694-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4-HV_OM_OM42A57CZ_(EE)
Tento režim využívá radarový senzor, aby detekoval přítomnost vozi-
del až přibližně 120 m před vámi, určuje aktuální sledovací vzdálenost
mezi vozidly a udržuje přiměřenou sledovací vzdálenost od vozidla
vpředu.
Pamatujte, že vzdálenost mezi vozidly se bude zmenšovat, když pojedete
po dlouhých klesajících vozovkách.
Příklad jízdy stálou rychlostí
Když před vámi nejsou žádná vozidla
Vozidlo se pohybuje rychlostí nastavenou řidičem. Může být také nastave-
na požadovaná vzdálenost mezi vozidly pomocí tlačítka vzdálenosti mezi
vozidly.
Příklad zpomalení a sledování
Když se před vámi objeví vozidlo jedoucí pomaleji, než je nastave-
ná rychlost
Když je detekováno vozidlo jedoucí před vámi, systém automaticky vaše
vozidlo zpomalí. Když je nezbytné větší snížení rychlosti vozidla, systém
použije brzdy (v tom okamžiku se rozsvítí brzdová světla). Systém reaguje
na změny rychlosti vozidla před vámi tak, aby udržel vzdálenost mezi vozi-
dly nastavenou řidičem. Když systém nemůže dostatečně zpomalit, aby
zabránil vašemu vozidlu přiblížit se k vozidlu před vámi, budete varováni
výstrahou před přiblížením.
Příklad zrychlení
Když před vámi nejsou nadále žádná vozidla jedoucí pomaleji, než
je nastavená rychlost
Systém zrychlí, až je dosaženo nastavené rychlosti. Pak se systém vrátí
na jízdu stálou rychlostí.
Jízda v režimu vzdálenosti mezi vozidly
1
2
3

2704-5. Používání podpůrných jízdních systémů
RAV4-HV_OM_OM42A57CZ_(EE)
Abyste aktivovali tempomat, sti-
skn ěte tlačítko "ON-OFF" (ZA-
PNOUT-VYPNOUT).
Indikátor adaptivního tempomatu
se rozsvítí a na multiinforma čním
displeji se zobrazí hlášení.
Op ětovným stisknutím tlačítka tem-
pomat vypnete.
Pokud je tla čítko "ON-OFF" stisk-
nuto a podrženo 1,5 sekundy nebo
déle, systém se p řepne do režimu
stálé rychlosti. ( S. 274)
Ovládáním plynového pedálu
zrychlete nebo zpomalte na po-
žadovanou rychlost (nad p řibliž-
n ě 50 km/h) a stlačte páčku
dol ů, abyste nastavili rychlost.
Indikátor tempomatu "SET" se roz-
svítí.
Rychlost vozidla se v okamžiku,
kdy je pá čka uvolněna, stane na-
stavenou rychlostí.
Nastavení rychlosti vozidla (režim vzdálenosti mezi vozidly)
1
2
