Údržba a péče

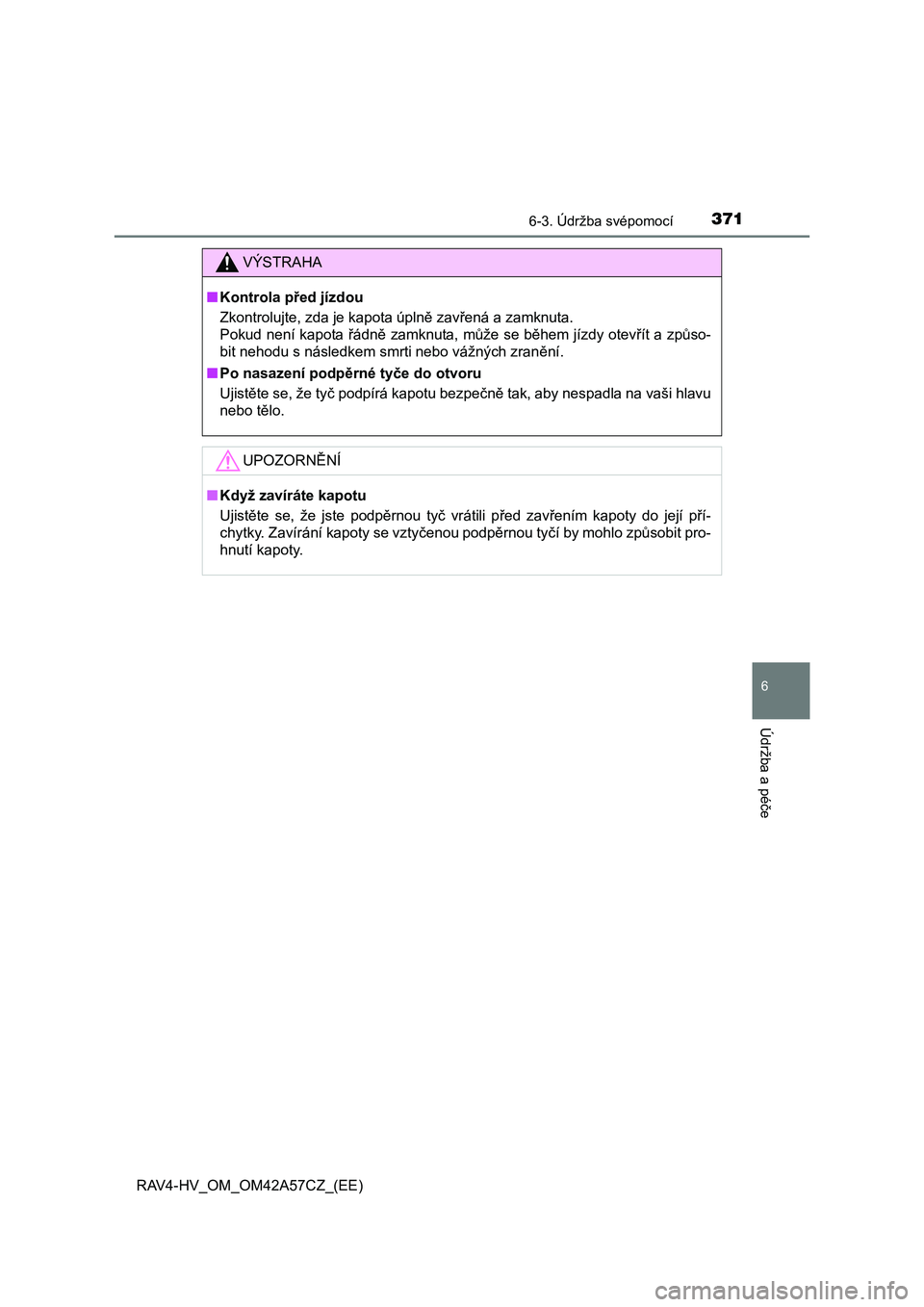

VÝSTRAHA
■Kontrola před jízdou
Zkontrolujte, zda je kapota úplně zavřená a zamknuta.
Pokud není kapota řádně zamknuta, může se během jízdy otevřít a způso-
bit nehodu s následkem smrti nebo vážných zranění.
■Po nasazení podpěrné tyče do otvoru
Ujistěte se, že tyč podpírá kapotu bezpečně tak, aby nespadla na vaši hlavu
nebo tělo.
UPOZORNĚNÍ
■Když zavíráte kapotu
Ujistěte se, že jste podpěrnou tyč vrátili před zavřením kapoty do její pří-
chytky. Zavírání kapoty se vztyčenou podpěrnou tyčí by mohlo způsobit pro-
hnutí kapoty.

3726-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)

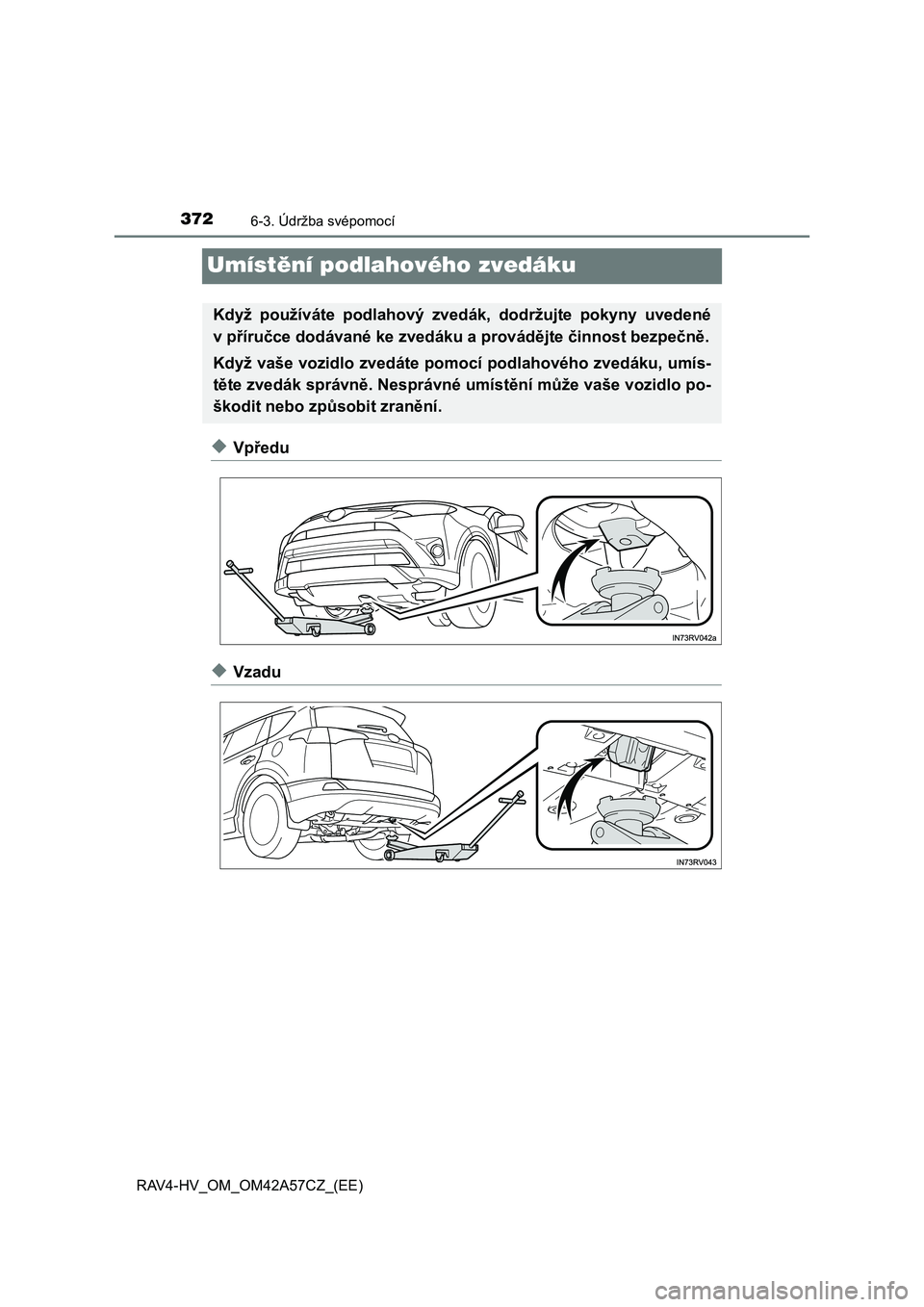

Umístění podlahového zvedáku
◆Vpředu
◆Vzadu
Když používáte podlahový zvedák, dodržujte pokyny uvedené
vpříručce dodávané ke zvedáku a provádějte činnost bezpečně.
Když vaše vozidlo zvedáte pomocí podlahového zvedáku, umís-
těte zvedák správně. Nesprávné umístění může vaše vozidlo po-
škodit nebo způsobit zranění.

3736-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče

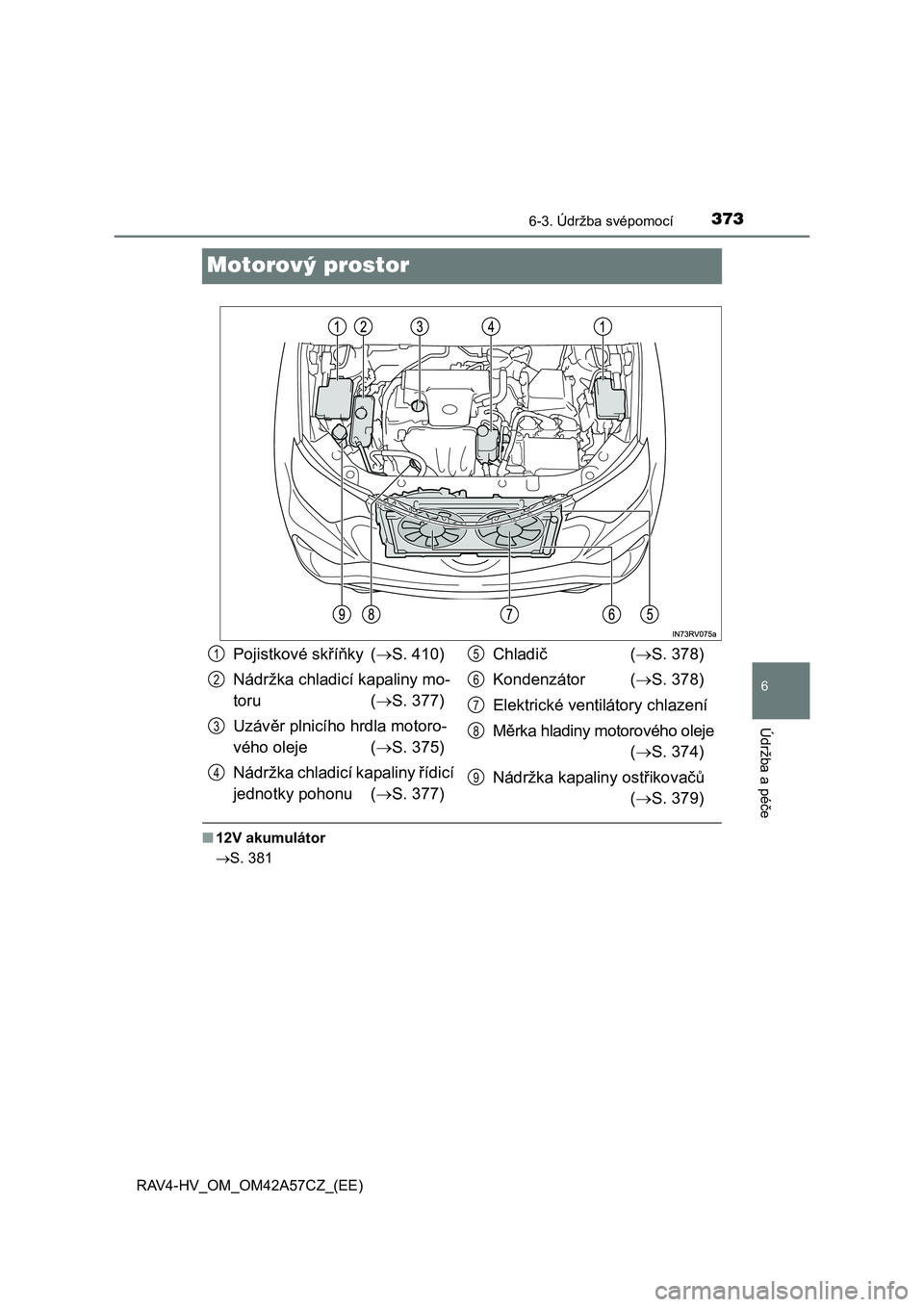

Motorový prostor
■12V akumulátor
S. 381
Pojistkové skříňky (S. 410)
Nádržka chladicí kapaliny mo-
toru (S. 377)
Uzávěr plnicího hrdla motoro-
vého oleje (S. 375)
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 377)Chladič (S. 378)
Kondenzátor (S. 378)
Elektrické ventilátory chlazení
Měrka hladiny motorového oleje
(S. 374)
Nádržka kapaliny ostřikovačů
(S. 379)1
2
3
4
5
6
7
8
9

3746-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kont-
rolu hladiny oleje pomocí měrky.

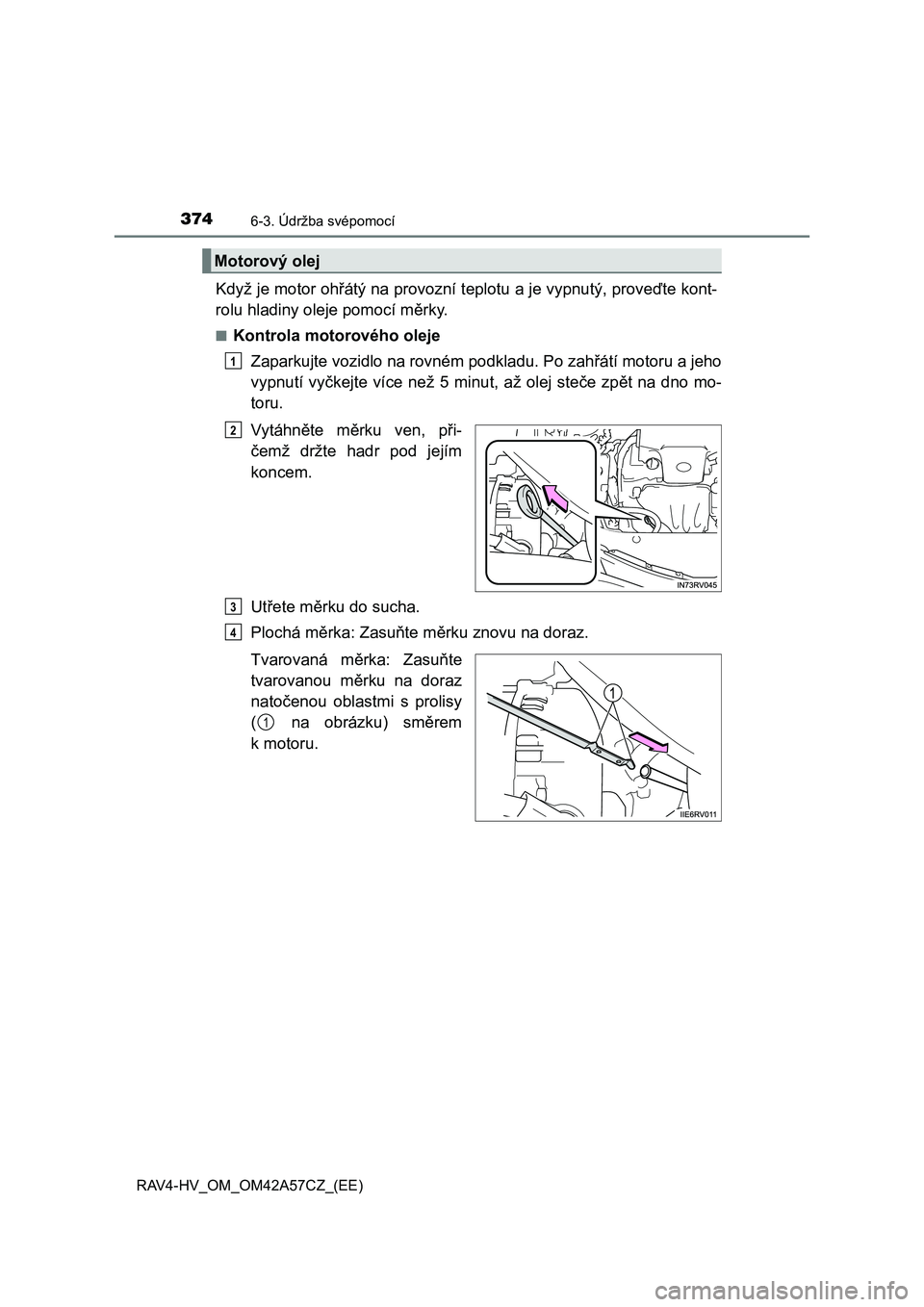

■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a jeho
vypnutí vyčkejte více než 5 minut, až olej steče zpět na dno mo-
toru.
Vytáhněte měrku ven, při-
čemž držte hadr pod jejím
koncem.
Utřete měrku do sucha.
Plochá měrka: Zasuňte měrku znovu na doraz.
Tvarovaná měrka: Zasuňte
tvarovanou měrku na doraz
natočenou oblastmi s prolisy
( na obrázku) směrem
k motoru.
Motorový olej
1
2
3
4
1

3756-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče

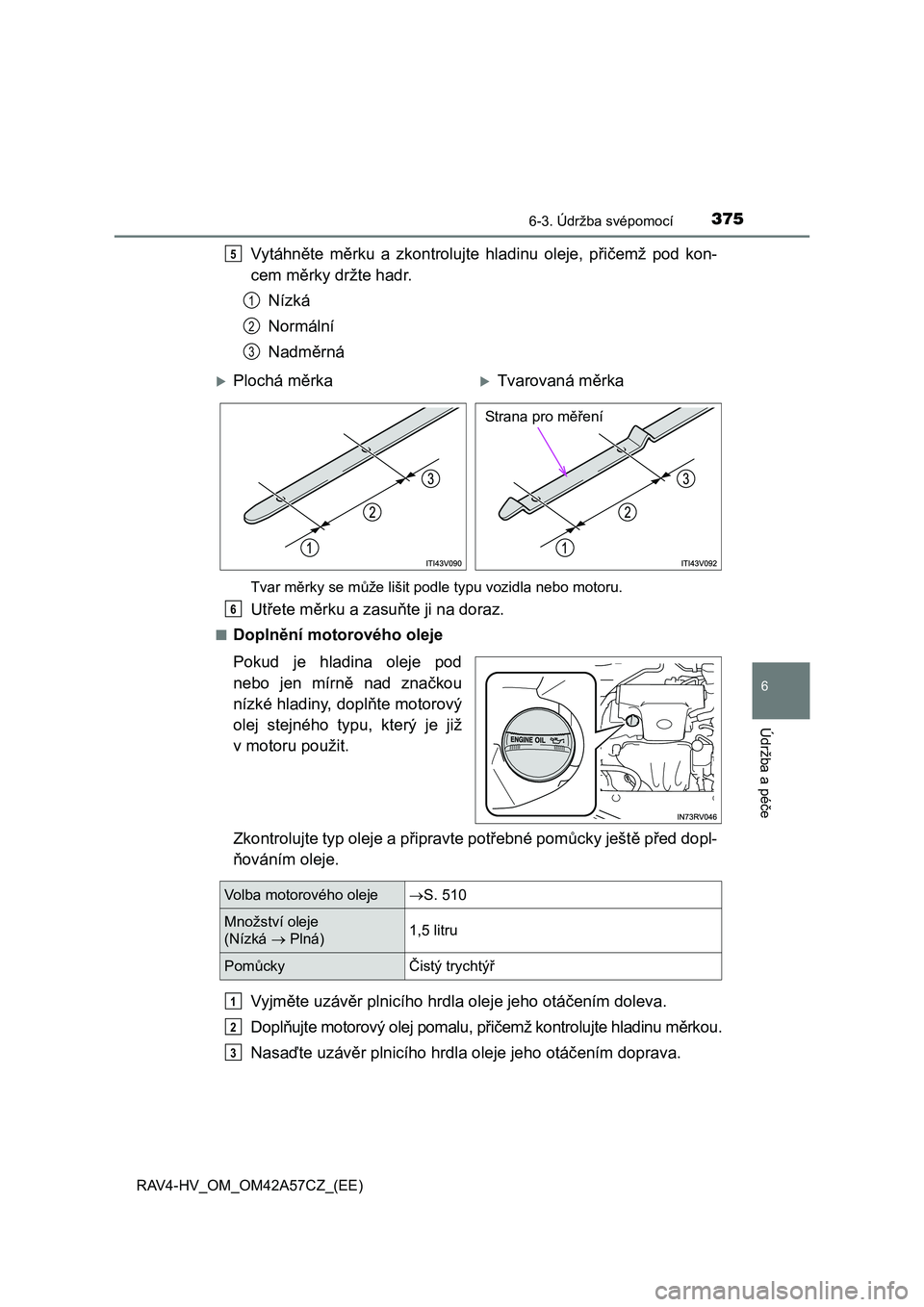

Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
■Doplnění motorového oleje
Pokud je hladina oleje pod
nebo jen mírně nad značkou
nízké hladiny, doplňte motorový
olej stejného typu, který je již
v motoru použit.
Zkontrolujte typ oleje a připravte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdla oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měrkou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
5
1
2
3
Plochá měrkaTvarovaná měrka
Strana pro měření
6
Volba motorového olejeS. 510
Množství oleje
(Nízká  Plná)1,5 litru
PomůckyČistý trychtýř
1
2
3

3766-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V následujících
situacích se může spotřeba oleje zvýšit a může být nutné doplnit motorový
olej mezi intervaly údržby.
●Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
●Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
●Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, při ta-
žení, nebo při jízdě s častým zrychlováním a zpomalováním
●Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
VÝSTRAHA
■Použitý motorový olej
●Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyvarujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umyjte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
●Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévejte ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis Toyota,
nebo jiného řádně kvalifikovaného a vybaveného odborníka, servisní stře-
disko nebo obchod s náhradními díly a informujte se o možnosti recyklace
nebo likvidace.
●Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■Když vyměňujete motorový olej
●Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
●Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
●Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
●Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.

3776-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče

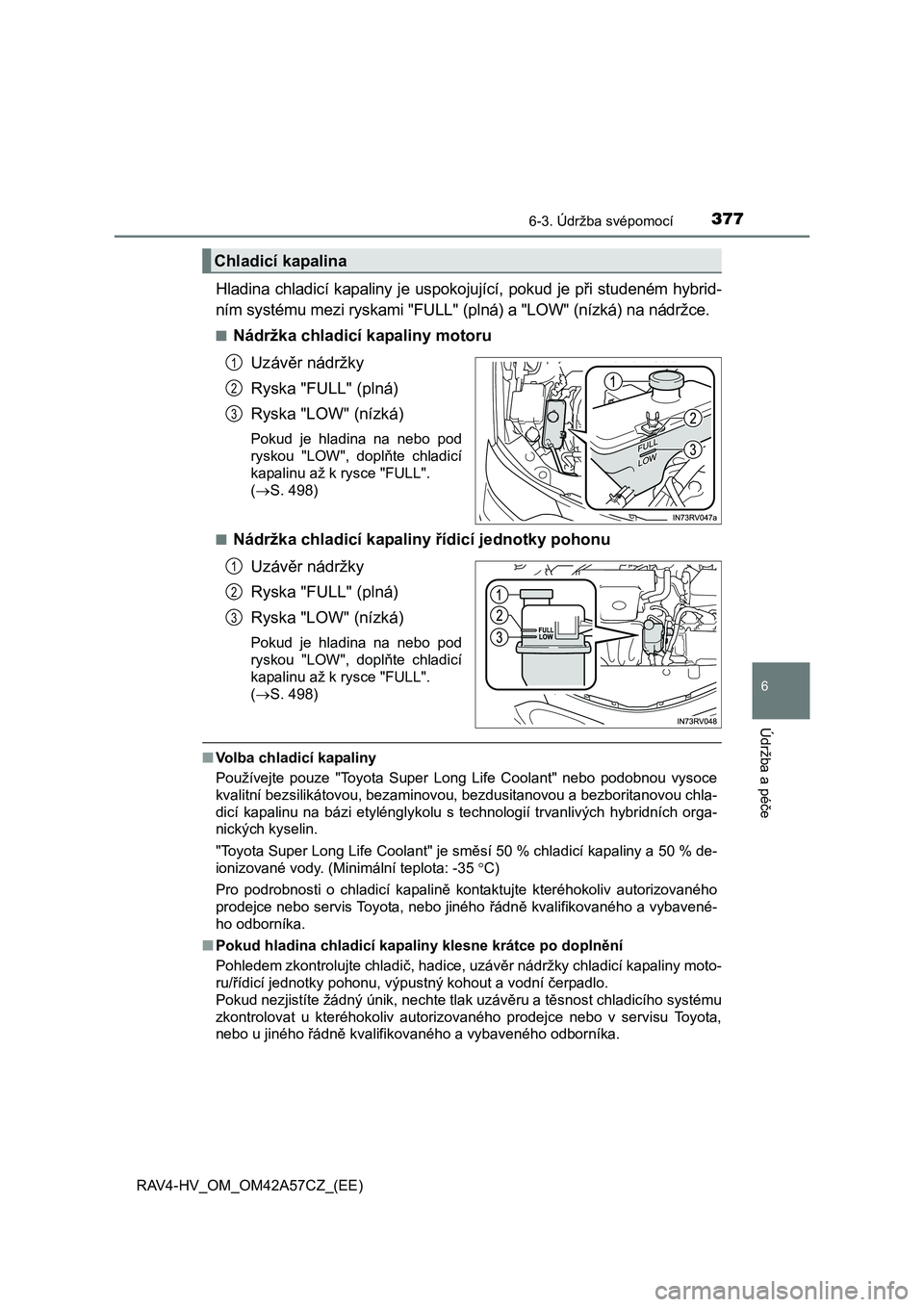

Hladina chladicí kapaliny je uspokojující, pokud je při studeném hybrid-
ním systému mezi ryskami "FULL" (plná) a "LOW" (nízká) na nádržce.
■Nádržka chladicí kapaliny motoru
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 498)
■
Nádržka chladicí kapaliny řídicí jednotky pohonu
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod
ryskou "LOW", doplňte chladicí
kapalinu až k rysce "FULL".
(S. 498)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chla-
dicí kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních orga-
nických kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % de-
ionizované vody. (Minimální teplota: -35C)
Pro podrobnosti o chladicí kapalině kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybavené-
ho odborníka.
■Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladič, hadice, uzávěr nádržky chladicí kapaliny moto-
ru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo.
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chladicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v servisu Toyota,
nebo u jiného řádně kvalifikovaného a vybaveného odborníka.
Chladicí kapalina
1
2
3
1
2
3

3786-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
Zkontrolujte chladič, kondenzátor a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součástí extrémně znečistěná nebo si nejste
jisti jejich stavem, nechte vozidlo zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky po-
honu.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. popáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič a kondenzátor
VÝSTRAHA
■Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mo-
hou způsobit vážná zranění, např. popáleniny.
■Když jsou v činnosti elektrické ventilátory chlazení
Nedotýkejte se motorového prostoru.
Pokud je spínač POWER v režimu ZAPNUTO, elektrické ventilátory chlaze-
ní se mohou automaticky rozběhnout, pokud je zapnutá klimatizace a/nebo
je teplota chladicí kapaliny vysoká. Ujistěte se, že je spínač POWER vypnu-
tý, když pracujete v blízkosti elektrických ventilátorů chlazení nebo mřížky
chladiče.

3796-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
6
Údržba a péče

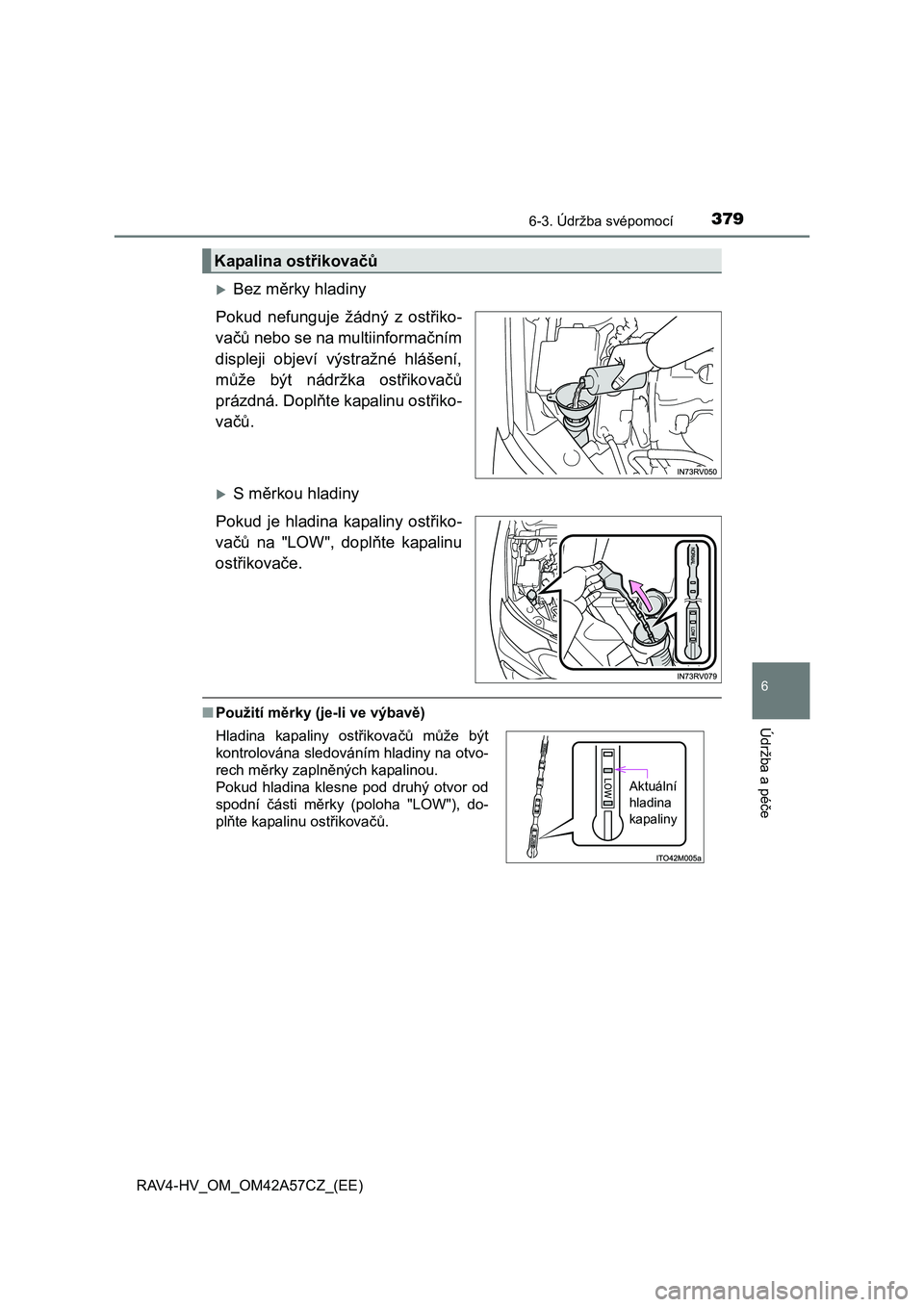

Bez měrky hladiny
Pokud nefunguje žádný z ostřiko-
vačů nebo se na multiinformačním
displeji objeví výstražné hlášení,
může být nádržka ostřikovačů
prázdná. Doplňte kapalinu ostřiko-
vačů.
S měrkou hladiny
Pokud je hladina kapaliny ostřiko-
vačů na "LOW", doplňte kapalinu
ostřikovače.
■Použití měrky (je-li ve výbavě)
Kapalina ostřikovačů
Hladina kapaliny ostřikovačů může být
kontrolována sledováním hladiny na otvo-
rech měrky zaplněných kapalinou.
Pokud hladina klesne pod druhý otvor od
spodní části měrky (poloha "LOW"), do-
plňte kapalinu ostřikovačů.
Aktuální
hladina
kapaliny

3806-3. Údržba svépomocí
RAV4-HV_OM_OM42A57CZ_(EE)
VÝSTRAHA
■Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je hybridní systém horký nebo je
včinnosti, protože kapalina ostřikovačů obsahuje alkohol a mohla by vzpla-
nout, pokud bude rozlita na motor, atd.
UPOZORNĚNÍ
■Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru místo ka-
paliny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla.
■Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřikovačů.
