1112. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)■

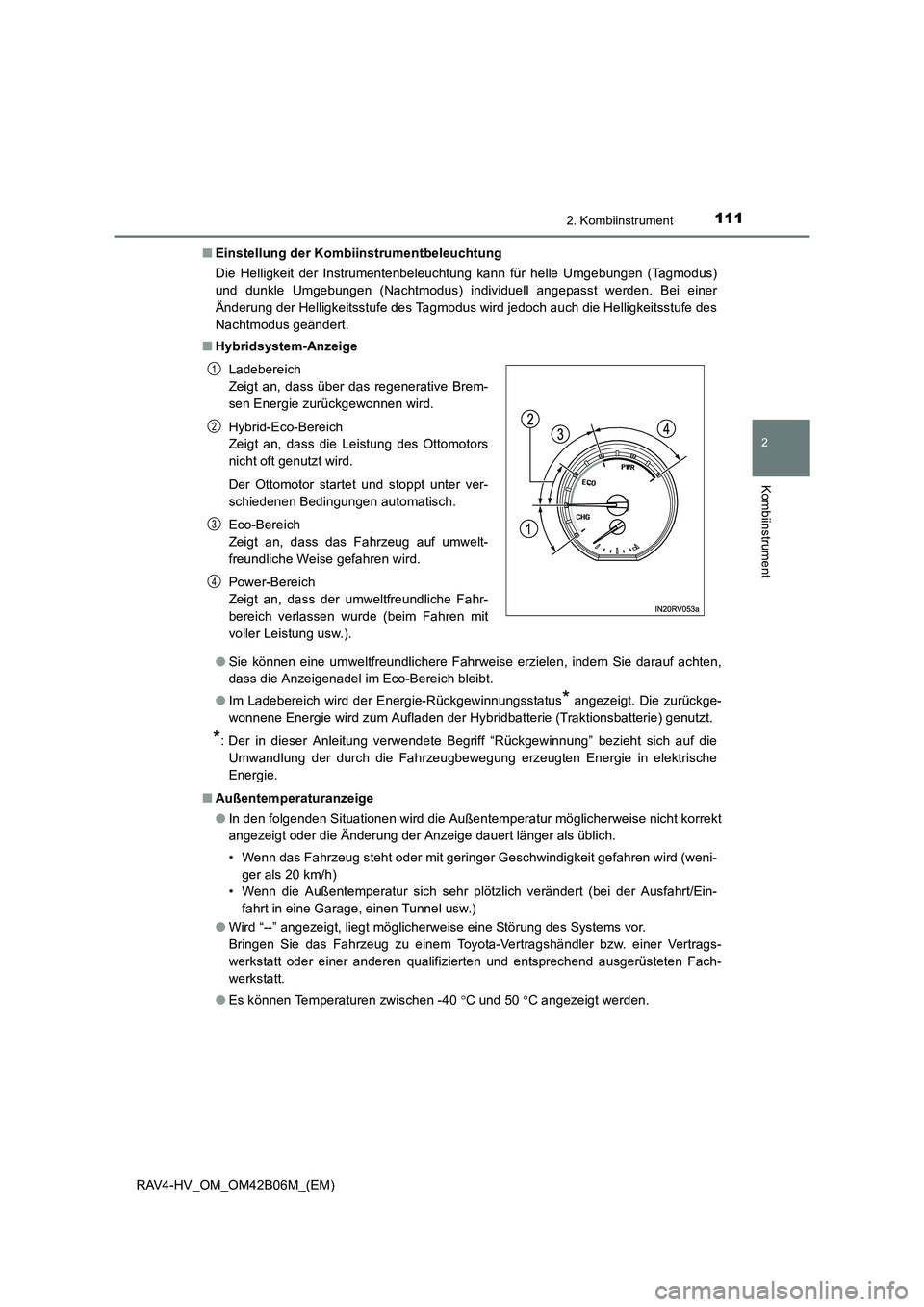

Einstellung der Kombiinstrumentbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für helle Umgebungen (Tagmodus)
und dunkle Umgebungen (Nachtmodus) individuell angepasst werden. Bei einer
Änderung der Helligkeitsstufe des Tagmodus wird jedoch auch die Helligkeitsstufe des
Nachtmodus geändert.
■ Hybridsystem-Anzeige
●Sie können eine umweltfreundlichere Fahrweise erzielen, indem Sie darauf achten,
dass die Anzeigenadel im Eco-Bereich bleibt.
● Im Ladebereich wird der Energie-Rückgewinnungsstatus
* angezeigt. Die zurückge-
wonnene Energie wird zum Aufladen der Hybridbatterie (Traktionsbatterie) genutzt.
*: Der in dieser Anleitung verwendete Begriff “Rückgewinnung” bezieht sich auf die Umwandlung der durch die Fahrzeugbewegung erzeugten Energie in elektrische
Energie.
■ Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weni-
ger als 20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Ein-
fahrt in eine Garage, einen Tunnel usw.)
● Wird “--” angezeigt, liegt möglicherweise eine Störung des Systems vor.
Bringen Sie das Fahrzeug zu einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten Fach-
werkstatt.
● Es können Temperaturen zwischen -40 °C und 50 °C angezeigt werden.
Ladebereich
Zeigt an, dass über das regenerative Brem-
sen Energie zurückgewonnen wird.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors
nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der umweltfreundliche Fahr-
bereich verlassen wurde (beim Fahren mit
voller Leistung usw.).
1
2
3
4

1122. Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)■

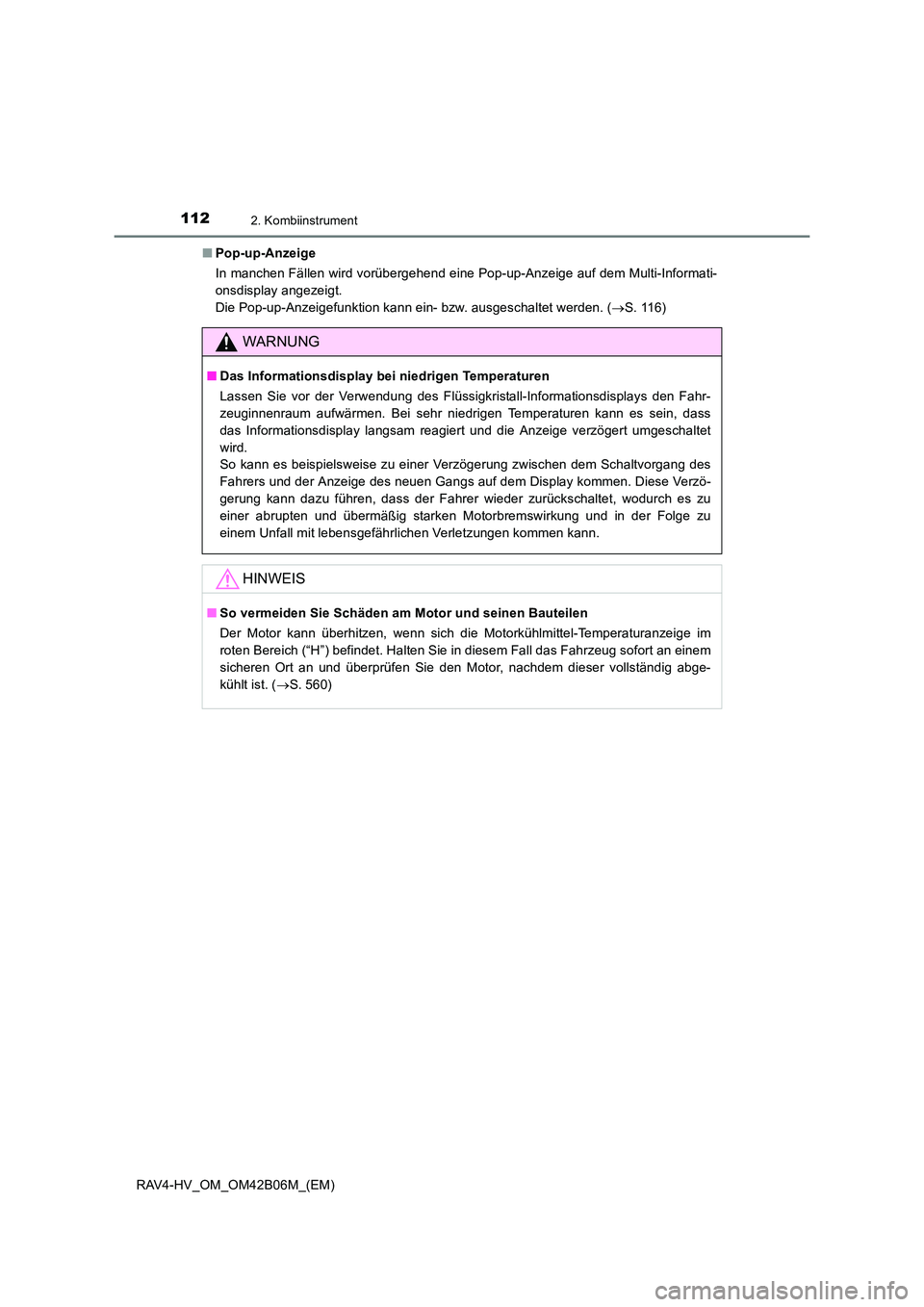

Pop-up-Anzeige
In manchen Fällen wird vorübergehend eine Pop-up-Anzeige auf dem Multi-Informati-
onsdisplay angezeigt.
Die Pop-up-Anzeigefunktion kann ein- bzw. ausgeschaltet werden. ( →S. 116)
WARNUNG
■ Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahr-
zeuginnenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass
das Informationsdisplay langsam reagiert und die Anzeige verzögert umgeschaltet
wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des
Fahrers und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzö-
gerung kann dazu führen, dass der Fahrer wieder zurückschaltet, wodurch es zu
einer abrupten und übermäßig starken Motorbremswirkung und in der Folge zu
einem Unfall mit lebensgefährlichen Verletzungen kommen kann.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im
roten Bereich (“H”) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einem
sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig abge-
kühlt ist. ( →S. 560)

113
2
2. Kombiinstrument
Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)

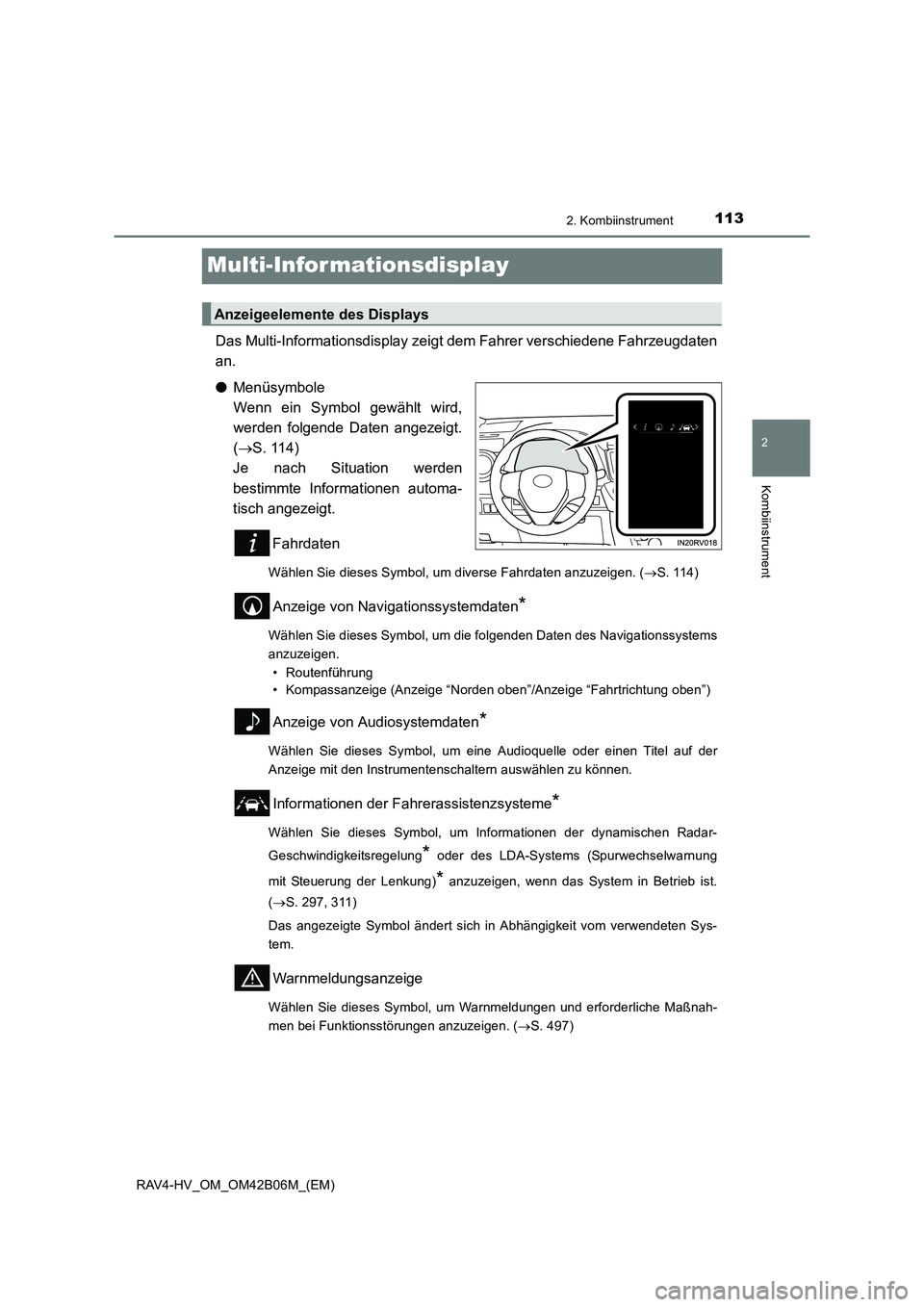

Multi-Infor mationsdisplay
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird,
werden folgende Daten angezeigt.
(→ S. 114)
Je nach Situation werden
bestimmte Informationen automa-
tisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 114)
Anzeige von Navigationssystemdaten*
Wählen Sie dieses Symbol, um die folgenden Daten des Navigationssystems
anzuzeigen.
• Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten*
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf der
Anzeige mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrerassistenzsysteme*
Wählen Sie dieses Symbol, um Informationen der dynamischen Radar-
Geschwindigkeitsregelung
* oder des LDA-Systems (Spurwechselwarnung
mit Steuerung der Lenkung)
* anzuzeigen, wenn das System in Betrieb ist.
( → S. 297, 311)
Das angezeigte Symbol ändert sich in Abhängigkeit vom verwendeten Sys-
tem.
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um Warnmeldungen und erforderliche Maßnah-
men bei Funktionsstörungen anzuzeigen. ( →S. 497)
Anzeigeelemente des Displays

1142. Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)

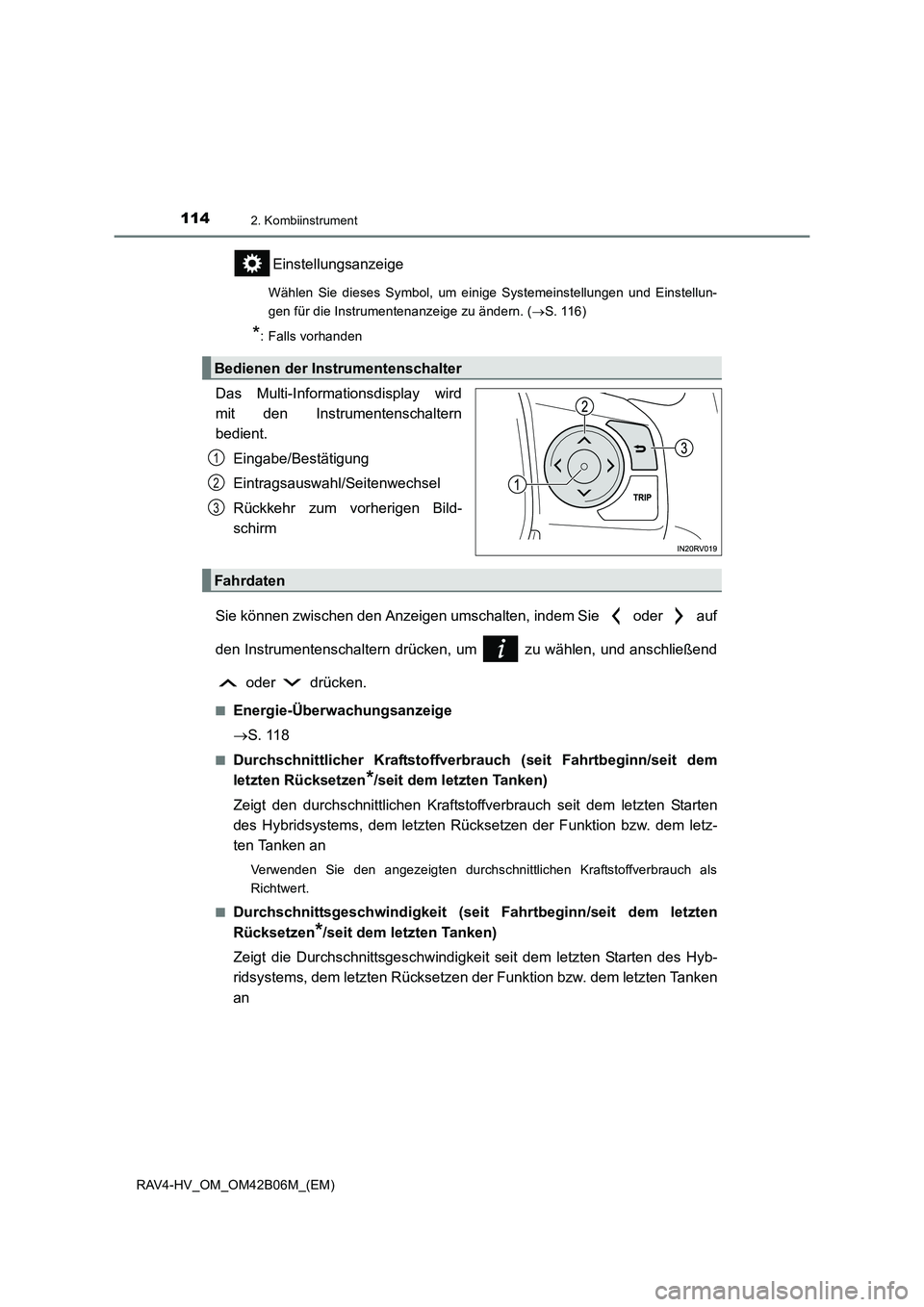

Einstellungsanzeige
Wählen Sie dieses Symbol, um einige Systemeinstellungen und Einstellun-
gen für die Instrumentenanzeige zu ändern. (→S. 116)
*: Falls vorhanden
Das Multi-Informationsdisplay wird
mit den Instrumentenschaltern
bedient.
Eingabe/Bestätigung
Eintragsauswahl/Seitenwechsel
Rückkehr zum vorherigen Bild-
schirm
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend oder drücken.
■Energie-Überwachungsanzeige
→S. 118
■Durchschnittlicher Kraftstoffverbr auch (seit Fahrtbeginn/seit dem
letzten Rücksetzen
*/seit dem letzten Tanken)
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Starten
des Hybridsystems, dem letzten Rücksetzen der Funktion bzw. dem letz-
ten Tanken an
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als
Richtwert.
■
Durchschnittsgeschwindigkeit (seit Fahrtbeginn/seit dem letzten
Rücksetzen
*/seit dem letzten Tanken)
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Starten des Hyb-
ridsystems, dem letzten Rücksetzen der Funktion bzw. dem letzten Tanken
an
Bedienen der Instrumentenschalter
1
2
3
Fahrdaten

1152. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)■

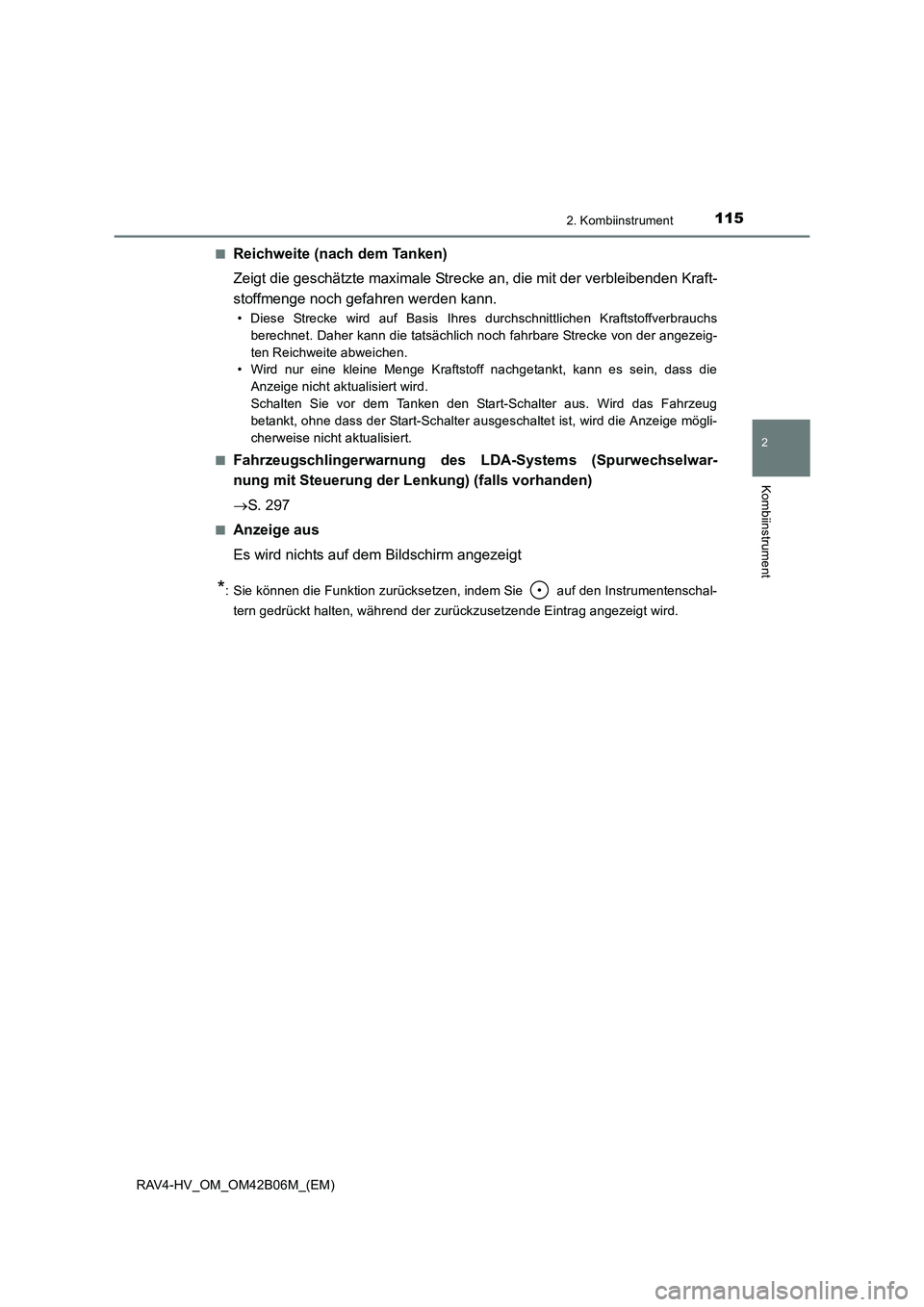

Reichweite (nach dem Tanken)
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs
berechnet. Daher kann die tatsächlich noch fahrbare Strecke von der angezeig-
ten Reichweite abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die
Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug
betankt, ohne dass der Start-Schalter ausgeschaltet ist, wird die Anzeige mögli-
cherweise nicht aktualisiert.
■
Fahrzeugschlingerwarnung des LDA-Systems (Spurwechselwar-
nung mit Steuerung der Lenkung) (falls vorhanden)
→ S. 297
■Anzeige aus
Es wird nichts auf dem Bildschirm angezeigt
*: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschal-
tern gedrückt halten, während der zurückzusetzende Eintrag angezeigt wird.

1162. Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)

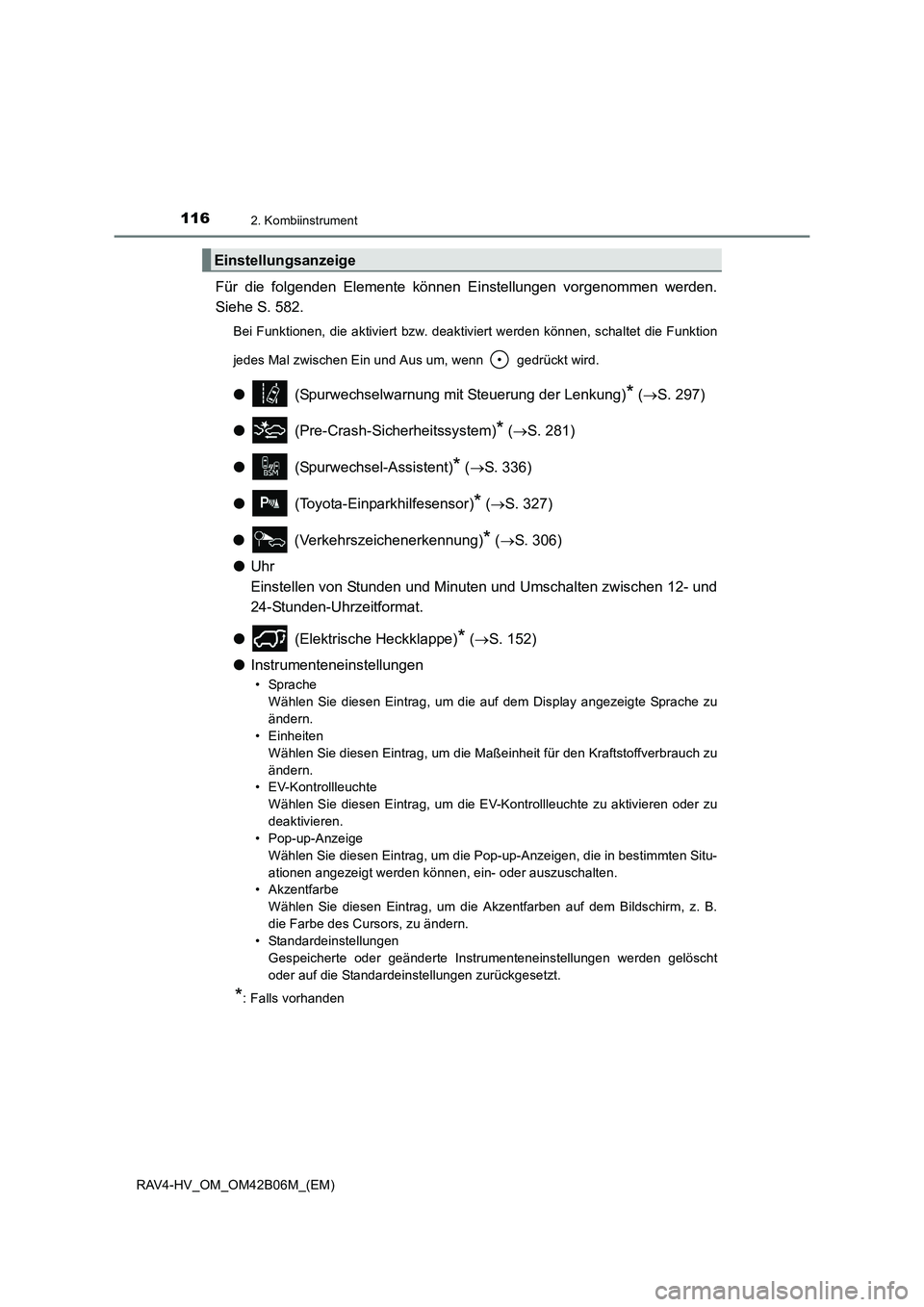

Für die folgenden Elemente können Einstellungen vorgenommen werden.
Siehe S. 582.
Bei Funktionen, die aktiviert bzw. deaktiviert werden können, schaltet die Funktion
jedes Mal zwischen Ein und Aus um, wenn gedrückt wird.
●(Spurwechselwarnung mit Steuerung der Lenkung)* (→ S. 297)
● (Pre-Crash-Sicherheitssystem)
* (→ S. 281)
● (Spurwechsel-Assistent)
* (→ S. 336)
● (Toyota-Einparkhilfesensor)
* (→ S. 327)
● (Verkehrszeichenerkennung)
* (→ S. 306)
● Uhr
Einstellen von Stunden und Minuten und Umschalten zwischen 12- und
24-Stunden-Uhrzeitformat.
● (Elektrische Heckklappe)
* (→ S. 152)
● Instrumenteneinstellungen
• Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache zu
ändern.
• Einheiten
Wählen Sie diesen Eintrag, um die Maßeinheit für den Kraftstoffverbrauch zu
ändern.
• EV-Kontrollleuchte
Wählen Sie diesen Eintrag, um die EV-Kontrollleuchte zu aktivieren oder zu
deaktivieren.
• Pop-up-Anzeige
Wählen Sie diesen Eintrag, um die Pop-up-Anzeigen, die in bestimmten Situ-
ationen angezeigt werden können, ein- oder auszuschalten.
• Akzentfarbe
Wählen Sie diesen Eintrag, um die Akzentfarben auf dem Bildschirm, z. B.
die Farbe des Cursors, zu ändern.
• Standardeinstellungen
Gespeicherte oder geänderte Instrumenteneinstellungen werden gelöscht
oder auf die Standardeinstellungen zurückgesetzt.
*: Falls vorhanden
Einstellungsanzeige

1172. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)

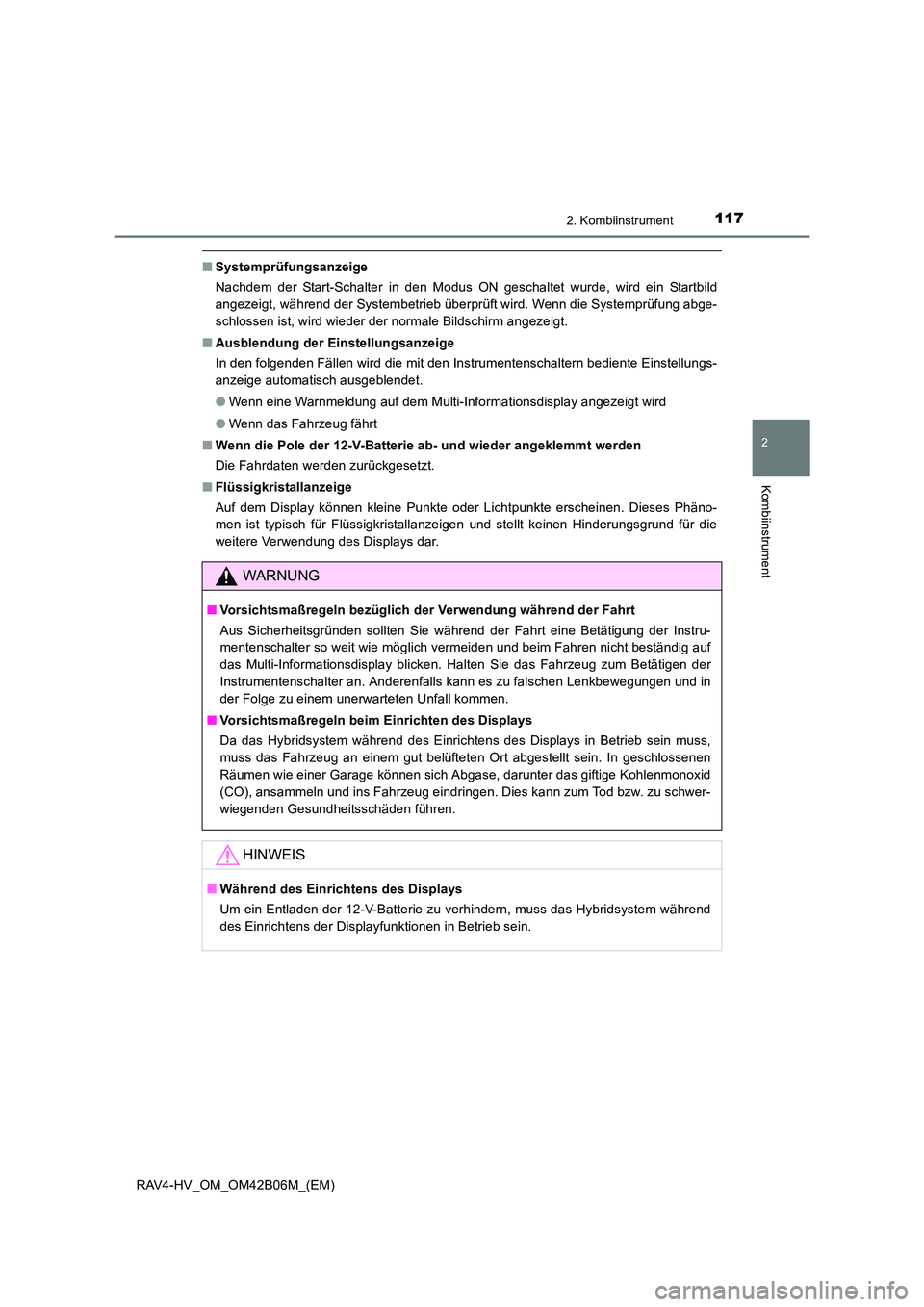

■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON geschaltet wurde, wird ein Startbild
angezeigt, während der Systembetrieb überprüft wird. Wenn die Systemprüfung abge-
schlossen ist, wird wieder der normale Bildschirm angezeigt.
■ Ausblendung der Einstellungsanzeige
In den folgenden Fällen wird die mit den Instrumentenschaltern bediente Einstellungs-
anzeige automatisch ausgeblendet.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
● Wenn das Fahrzeug fährt
■ Wenn die Pole der 12-V-Batterie ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■ Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phäno-
men ist typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die
weitere Verwendung des Displays dar.
WARNUNG
■Vorsichtsmaßregeln bezüglich der Verwendung während der Fahrt
Aus Sicherheitsgründen sollten Sie während der Fahrt eine Betätigung der Instru-
mentenschalter so weit wie möglich vermeiden und beim Fahren nicht beständig auf
das Multi-Informationsdisplay blicken. Halten Sie das Fahrzeug zum Betätigen der
Instrumentenschalter an. Anderenfalls kann es zu falschen Lenkbewegungen und in
der Folge zu einem unerwarteten Unfall kommen.
■ Vorsichtsmaßregeln beim Einrichten des Displays
Da das Hybridsystem während des Einrichtens des Displays in Betrieb sein muss,
muss das Fahrzeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen
Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid
(CO), ansammeln und ins Fahrzeug eindringen. Dies kann zum Tod bzw. zu schwer-
wiegenden Gesundheitsschäden führen.
HINWEIS
■Während des Einrichtens des Displays
Um ein Entladen der 12-V-Batterie zu verhindern, muss das Hybridsystem während
des Einrichtens der Displayfunktionen in Betrieb sein.

1182. Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)

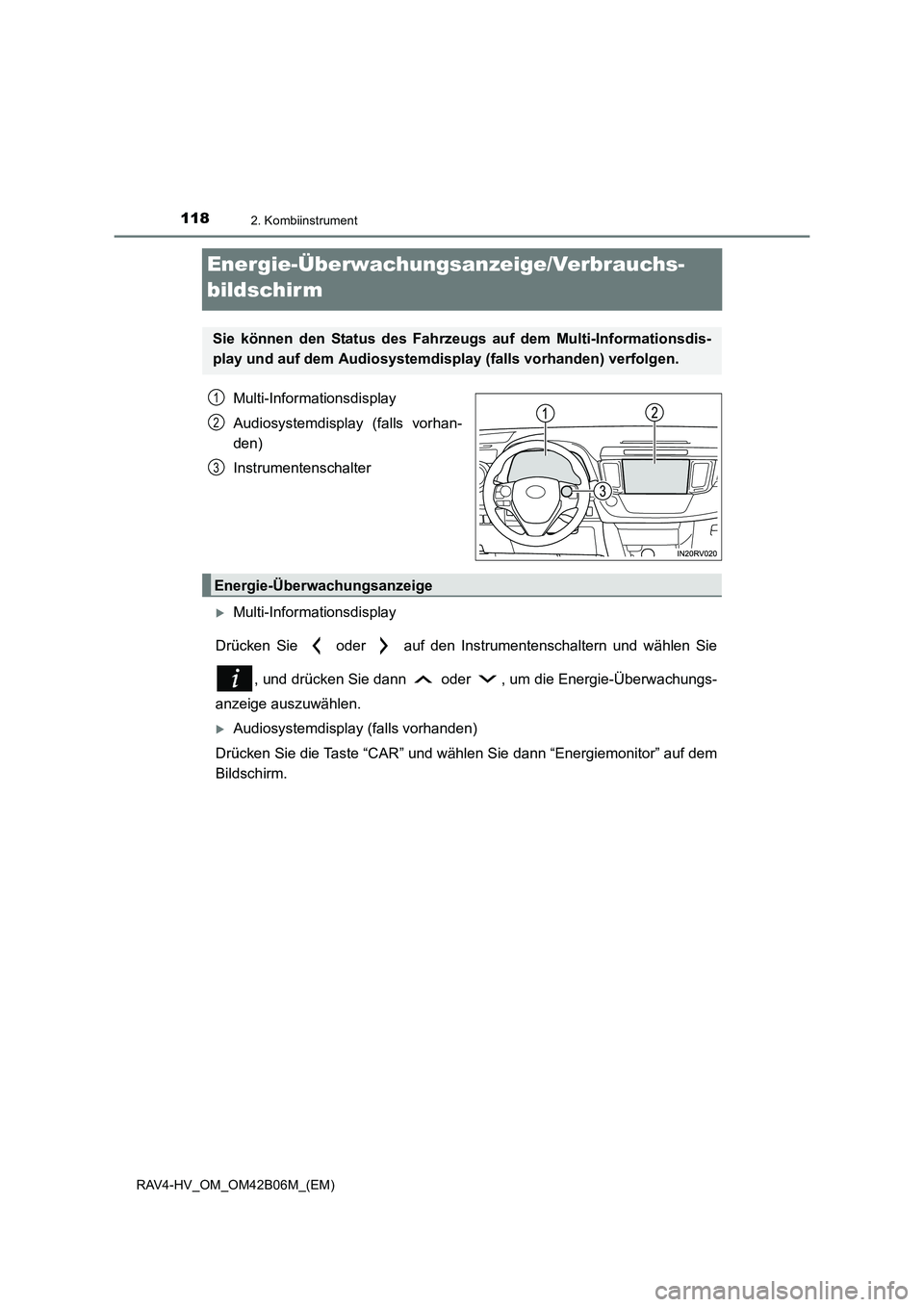

Energie-Überwachungsanzeige/Verbrauchs-
bildschirm
Multi-Informationsdisplay
Audiosystemdisplay (falls vorhan-
den)
Instrumentenschalter
XMulti-Informationsdisplay
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und drücken Sie dann oder , um die Energie-Überwachungs-
anzeige auszuwählen.
XAudiosystemdisplay (falls vorhanden)
Drücken Sie die Taste “CAR” und w ählen Sie dann “Energiemonitor” auf dem
Bildschirm.
Sie können den Status des Fahrze ugs auf dem Multi-Informationsdis-
play und auf dem Audiosystemdisplay (falls vorhanden) verfolgen.
1
2
3
Energie-Überwachungsanzeige

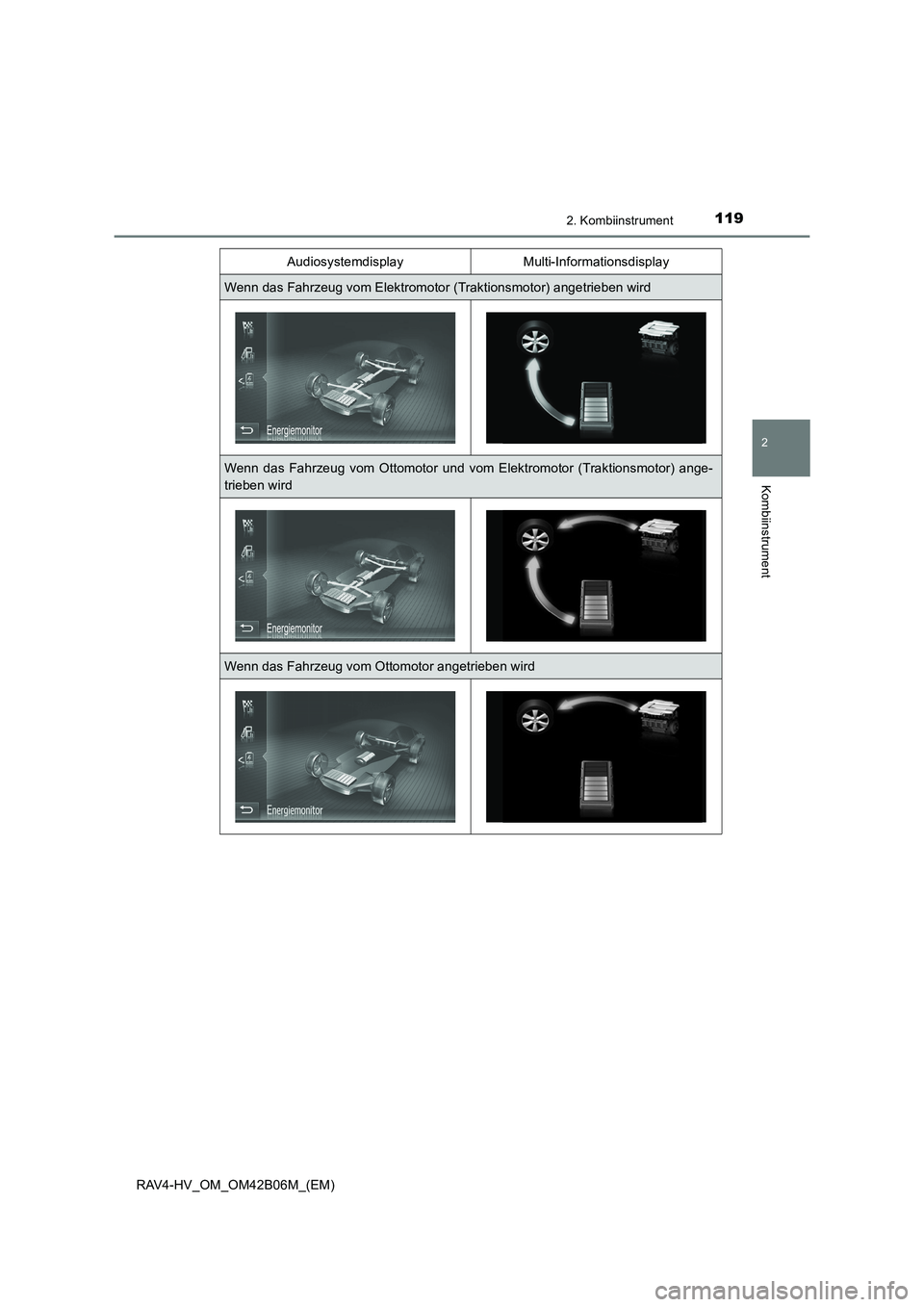

1192. Kombiinstrument
2
Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)
AudiosystemdisplayMulti-Informationsdisplay
Wenn das Fahrzeug vom Elektromotor (Traktionsmotor) angetrieben wird
Wenn das Fahrzeug vom Ottomotor und vom Elektromotor (Traktionsmotor) ange-
trieben wird
Wenn das Fahrzeug vom Ottomotor angetrieben wird

1202. Kombiinstrument
RAV4-HV_OM_OM42B06M_(EM)Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsächlichen
Bedingungen abweichen.
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) auflädt
Wenn kein Energiefluss vorhanden ist
Ladezustand der Hybridbatterie (Traktionsbatterie)
AudiosystemdisplayMulti-Informationsdisplay
NiedrigVo l l
NiedrigVo l l
