811-2. Hybridsystem
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen

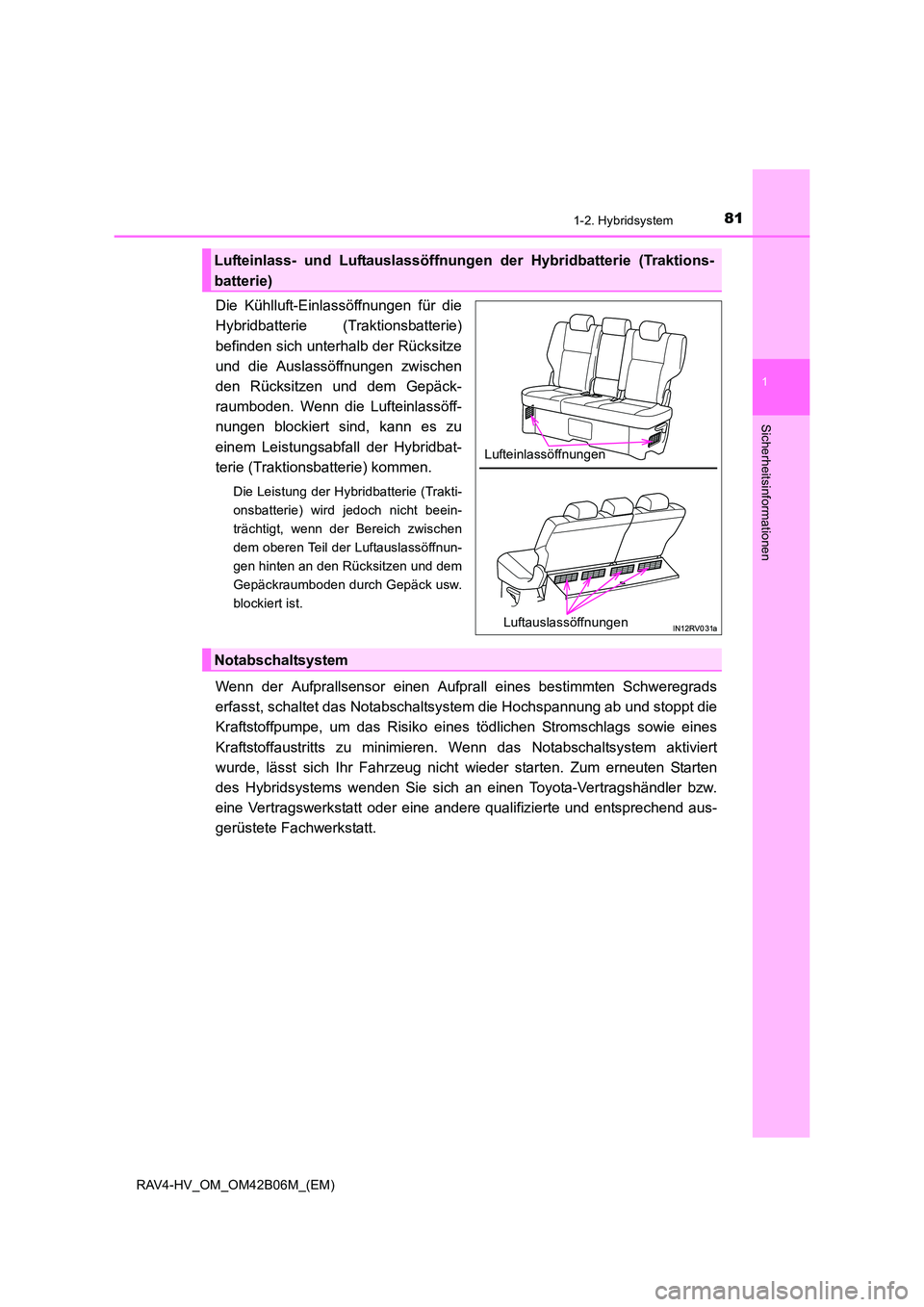

Die Kühlluft-Einlassöffnungen für die
Hybridbatterie (Traktionsbatterie)
befinden sich unterhalb der Rücksitze
und die Auslassöffnungen zwischen
den Rücksitzen und dem Gepäck-
raumboden. Wenn die Lufteinlassöff-
nungen blockiert sind, kann es zu
einem Leistungsabfall der Hybridbat-
terie (Traktionsbatterie) kommen.
Die Leistung der Hybridbatterie (Trakti-
onsbatterie) wird jedoch nicht beein-
trächtigt, wenn der Bereich zwischen
dem oberen Teil der Luftauslassöffnun-
gen hinten an den Rücksitzen und dem
Gepäckraumboden durch Gepäck usw.
blockiert ist.
Wenn der Aufprallsensor einen Aufprall eines bestimmten Schweregrads
erfasst, schaltet das Notabschaltsystem die Hochspannung ab und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags sowie eines
Kraftstoffaustritts zu minimieren. Wenn das Notabschaltsystem aktiviert
wurde, lässt sich Ihr Fahrzeug nicht wieder starten. Zum erneuten Starten
des Hybridsystems wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder eine andere qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt.
Lufteinlass- und Luftauslassöffnungen der Hybridbatterie (Traktions-
batterie)
Lufteinlassöffnungen
Luftauslassöffnungen
Notabschaltsystem

821-2. Hybridsystem
RAV4-HV_OM_OM42B06M_(EM)

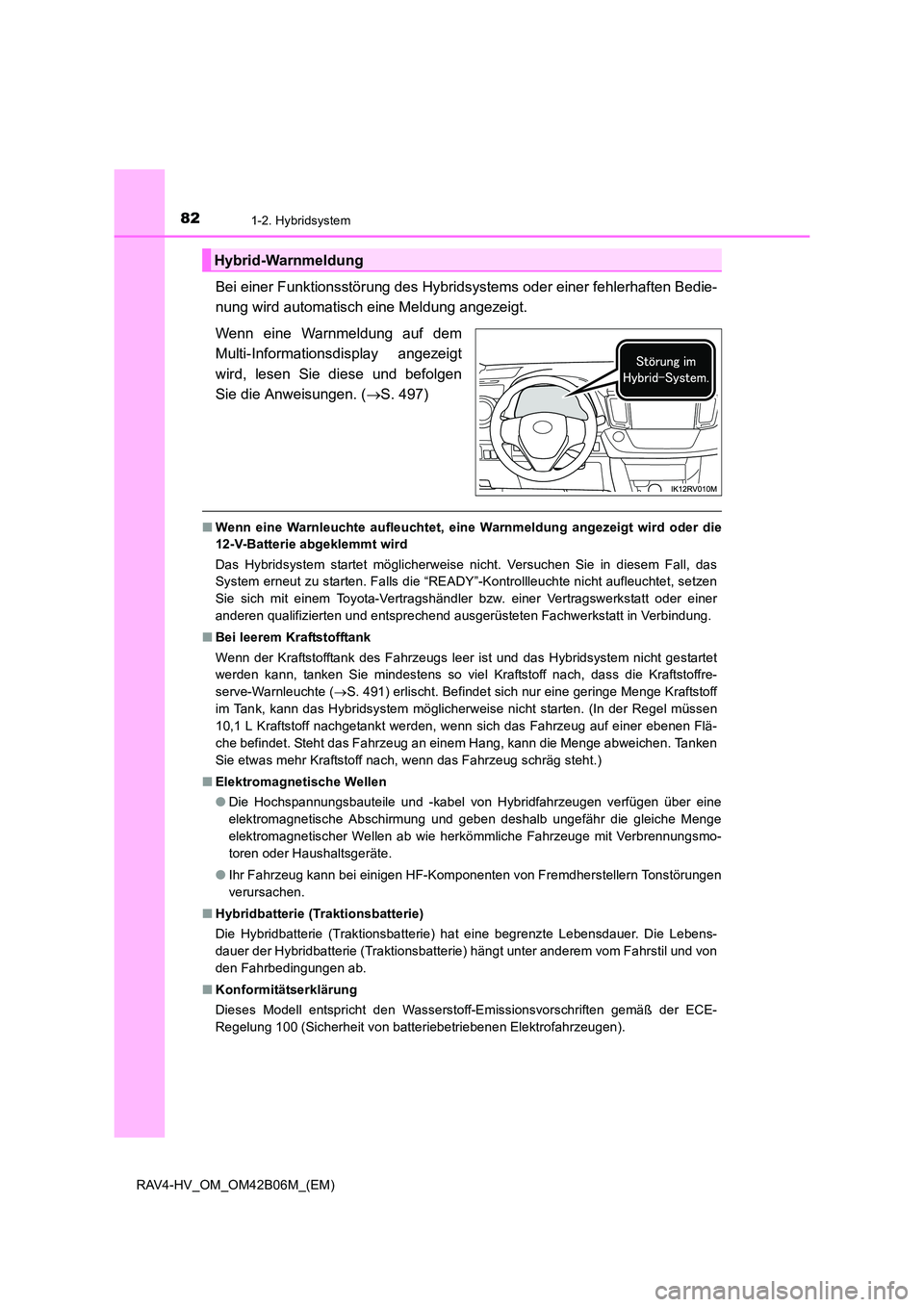

Bei einer Funktionsstörung des Hybridsystems oder einer fehlerhaften Bedie-
nung wird automatisch eine Meldung angezeigt.
Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt
wird, lesen Sie diese und befolgen
Sie die Anweisungen. ( →S. 497)
■ Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-V-Batterie abgeklemmt wird
Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Falls die “READY”-Kontrollleuchte nicht aufleuchtet, setzen
Sie sich mit einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung.
■ Bei leerem Kraftstofftank
Wenn der Kraftstofftank des Fahrzeugs leer ist und das Hybridsystem nicht gestartet
werden kann, tanken Sie mindestens so viel Kraftstoff nach, dass die Kraftstoffre-
serve-Warnleuchte ( →S. 491) erlischt. Befindet sich nur eine geringe Menge Kraftstoff
im Tank, kann das Hybridsystem möglicherweise nicht starten. (In der Regel müssen
10,1 L Kraftstoff nachgetankt werden, wenn sich das Fahrzeug auf einer ebenen Flä-
che befindet. Steht das Fahrzeug an einem Hang, kann die Menge abweichen. Tanken
Sie etwas mehr Kraftstoff nach, wenn das Fahrzeug schräg steht.)
■ Elektromagnetische Wellen
●Die Hochspannungsbauteile und -kabel von Hybridfahrzeugen verfügen über eine
elektromagnetische Abschirmung und geben deshalb ungefähr die gleiche Menge
elektromagnetischer Wellen ab wie herkömmliche Fahrzeuge mit Verbrennungsmo-
toren oder Haushaltsgeräte.
● Ihr Fahrzeug kann bei einigen HF-Komponenten von Fremdherstellern Tonstörungen
verursachen.
■ Hybridbatterie (Traktionsbatterie)
Die Hybridbatterie (Traktionsbatterie) hat eine begrenzte Lebensdauer. Die Lebens-
dauer der Hybridbatterie (Traktionsbatterie) hängt unter anderem vom Fahrstil und von
den Fahrbedingungen ab.
■ Konformitätserklärung
Dieses Modell entspricht den Wasserstoff-Emissionsvorschriften gemäß der ECE-
Regelung 100 (Sicherheit von batteriebetriebenen Elektrofahrzeugen).
Hybrid-Warnmeldung

831-2. Hybridsystem
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen

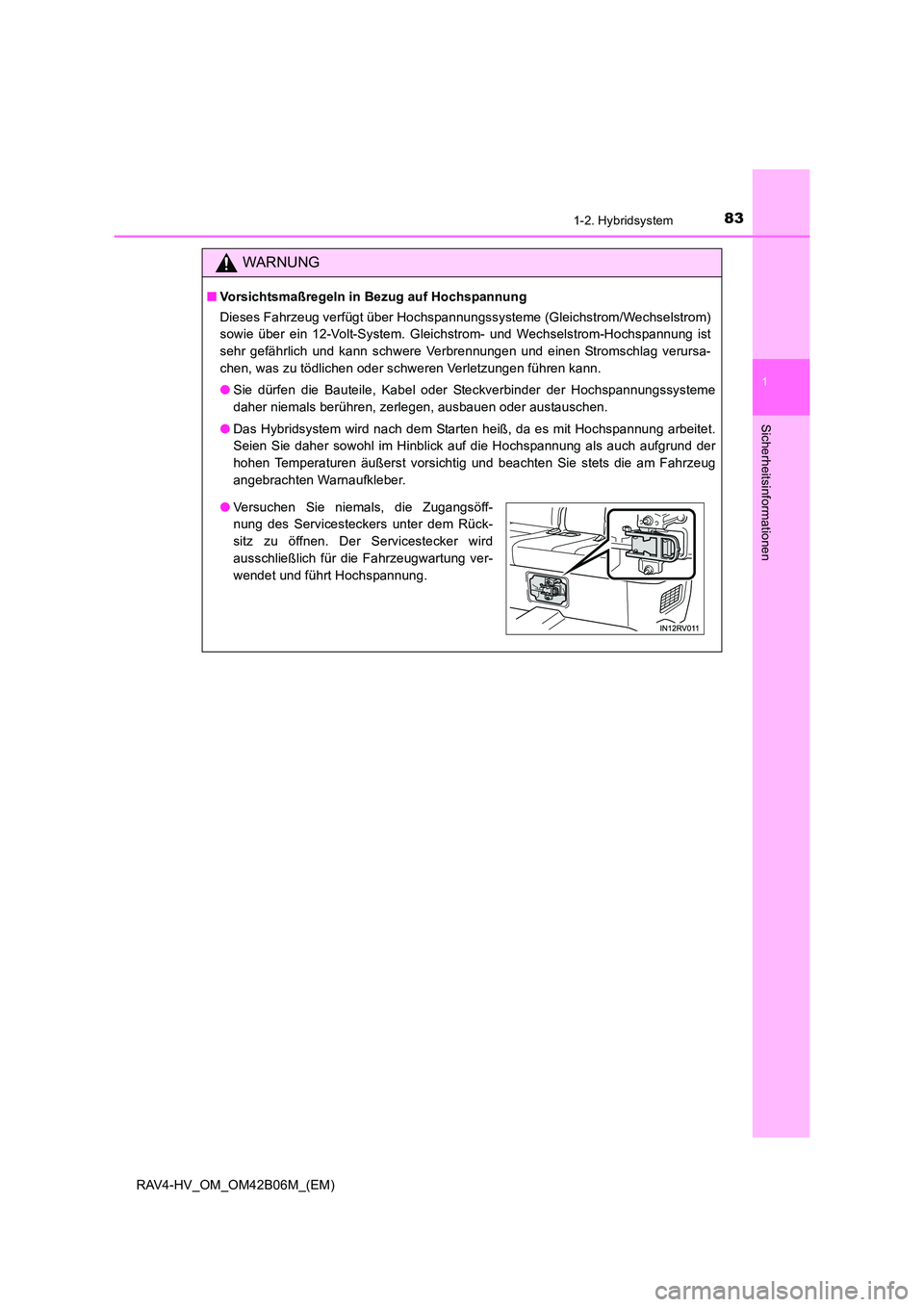

WARNUNG
■Vorsichtsmaßregeln in Bezug auf Hochspannung
Dieses Fahrzeug verfügt über Hochspannungssysteme (Gleichstrom/Wechselstrom)
sowie über ein 12-Volt-System. Gleichstrom- und Wechselstrom-Hochspannung ist
sehr gefährlich und kann schwere Verbrennungen und einen Stromschlag verursa-
chen, was zu tödlichen oder schweren Verletzungen führen kann.
●Sie dürfen die Bauteile, Kabel oder Steckverbinder der Hochspannungssysteme
daher niemals berühren, zerlegen, ausbauen oder austauschen.
● Das Hybridsystem wird nach dem Starten heiß, da es mit Hochspannung arbeitet.
Seien Sie daher sowohl im Hinblick auf die Hochspannung als auch aufgrund der
hohen Temperaturen äußerst vorsichtig und beachten Sie stets die am Fahrzeug
angebrachten Warnaufkleber.
●Versuchen Sie niemals, die Zugangsöff-
nung des Servicesteckers unter dem Rück-
sitz zu öffnen. Der Servicestecker wird
ausschließlich für die Fahrzeugwartung ver-
wendet und führt Hochspannung.

841-2. Hybridsystem
RAV4-HV_OM_OM42B06M_(EM)

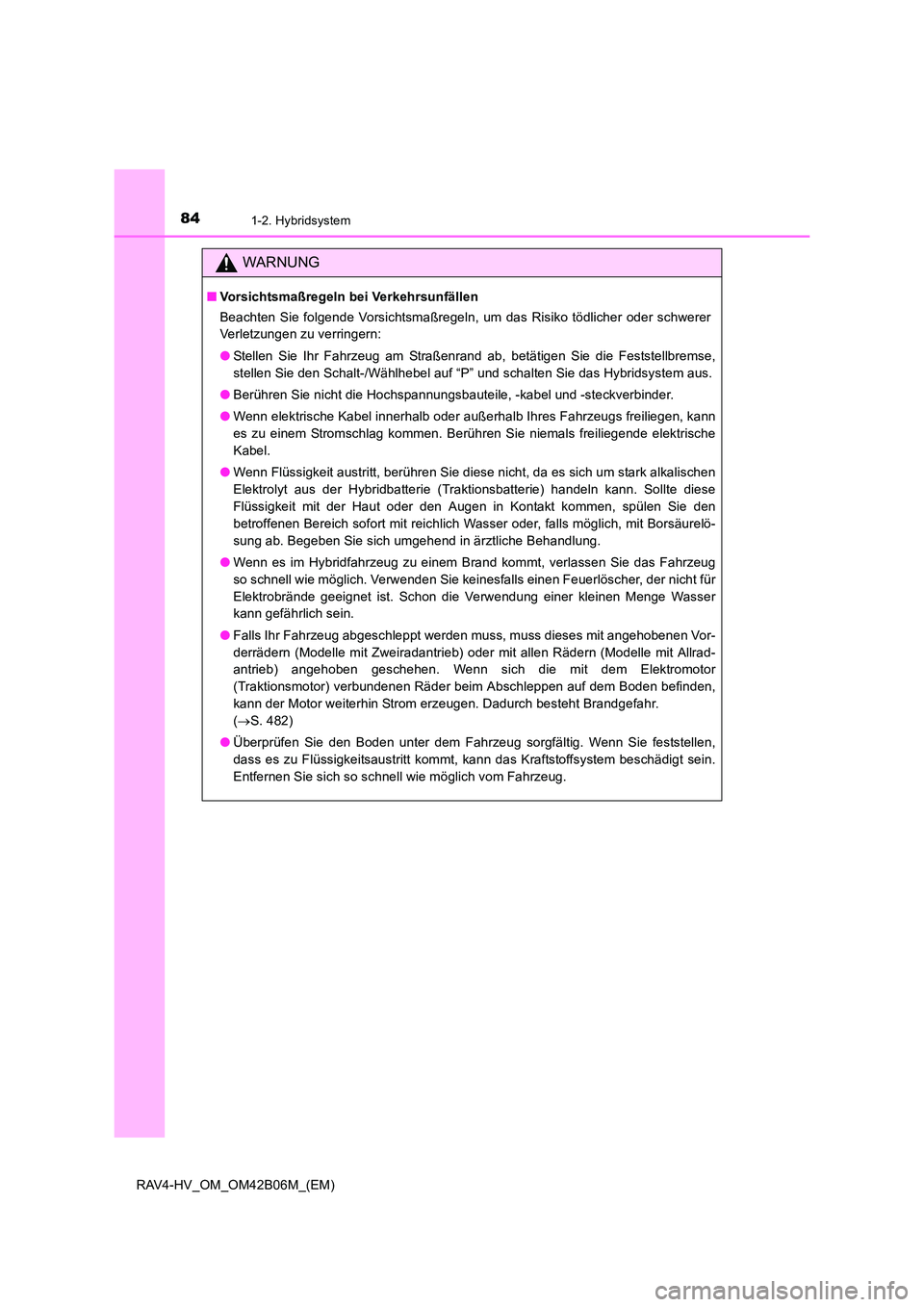

WARNUNG
■Vorsichtsmaßregeln bei Verkehrsunfällen
Beachten Sie folgende Vorsichtsmaßregeln, um das Risiko tödlicher oder schwerer
Verletzungen zu verringern:
●Stellen Sie Ihr Fahrzeug am Straßenrand ab, betätigen Sie die Feststellbremse,
stellen Sie den Schalt-/Wählhebel auf “P” und schalten Sie das Hybridsystem aus.
● Berühren Sie nicht die Hochspannungsbauteile, -kabel und -steckverbinder.
● Wenn elektrische Kabel innerhalb oder außerhalb Ihres Fahrzeugs freiliegen, kann
es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende elektrische
Kabel.
● Wenn Flüssigkeit austritt, berühren Sie diese nicht, da es sich um stark alkalischen
Elektrolyt aus der Hybridbatterie (Traktionsbatterie) handeln kann. Sollte diese
Flüssigkeit mit der Haut oder den Augen in Kontakt kommen, spülen Sie den
betroffenen Bereich sofort mit reichlich Wasser oder, falls möglich, mit Borsäurelö-
sung ab. Begeben Sie sich umgehend in ärztliche Behandlung.
● Wenn es im Hybridfahrzeug zu einem Brand kommt, verlassen Sie das Fahrzeug
so schnell wie möglich. Verwenden Sie keinesfalls einen Feuerlöscher, der nicht für
Elektrobrände geeignet ist. Schon die Verwendung einer kleinen Menge Wasser
kann gefährlich sein.
● Falls Ihr Fahrzeug abgeschleppt werden muss, muss dieses mit angehobenen Vor-
derrädern (Modelle mit Zweiradantrieb) oder mit allen Rädern (Modelle mit Allrad-
antrieb) angehoben geschehen. Wenn sich die mit dem Elektromotor
(Traktionsmotor) verbundenen Räder beim Abschleppen auf dem Boden befinden,
kann der Motor weiterhin Strom erzeugen. Dadurch besteht Brandgefahr.
(→ S. 482)
● Überprüfen Sie den Boden unter dem Fahrzeug sorgfältig. Wenn Sie feststellen,
dass es zu Flüssigkeitsaustritt kommt, kann das Kraftstoffsystem beschädigt sein.
Entfernen Sie sich so schnell wie möglich vom Fahrzeug.

851-2. Hybridsystem
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen

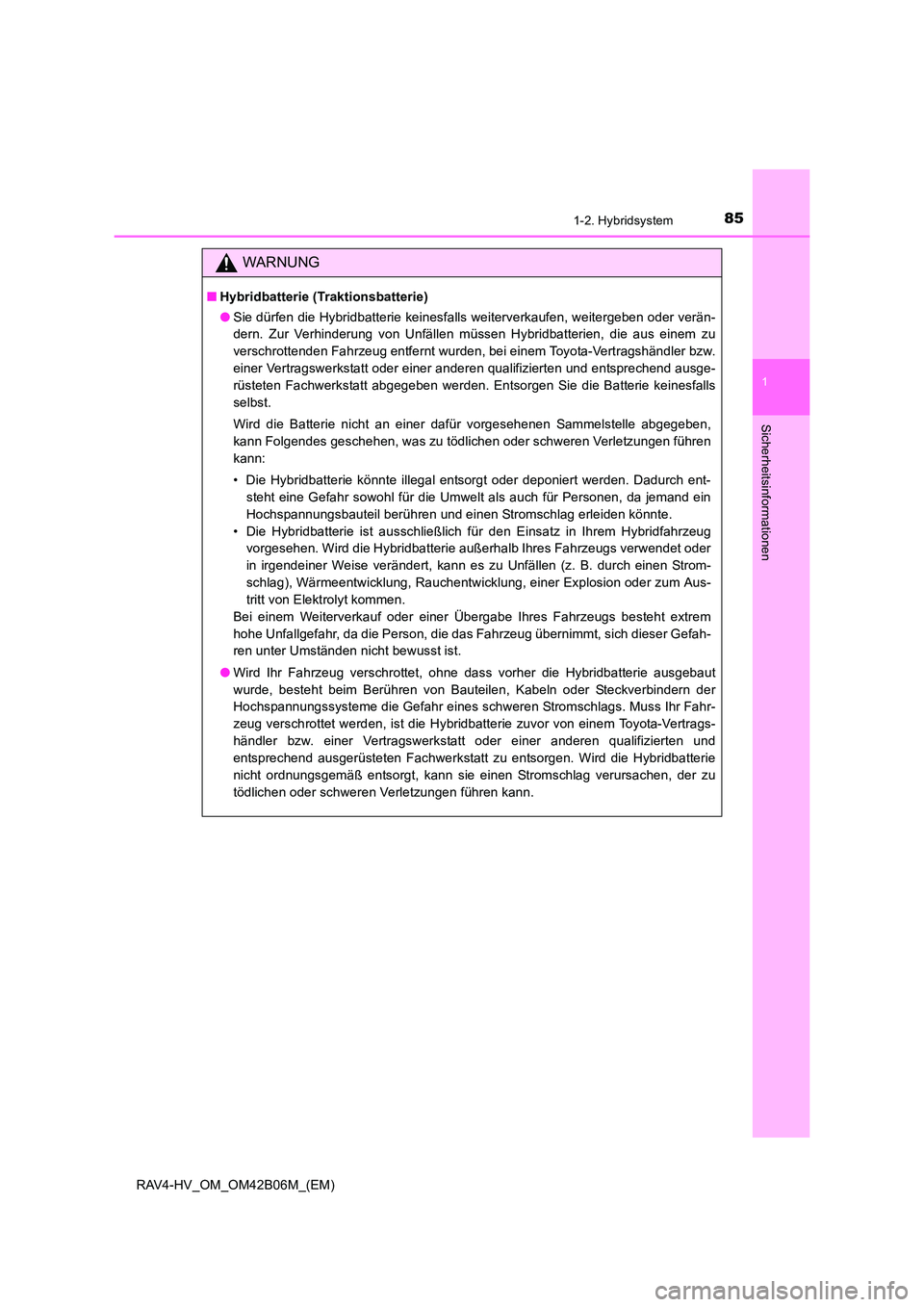

WARNUNG
■Hybridbatterie (Traktionsbatterie)
●Sie dürfen die Hybridbatterie keinesfalls weiterverkaufen, weitergeben oder verän-
dern. Zur Verhinderung von Unfällen müssen Hybridbatterien, die aus einem zu
verschrottenden Fahrzeug entfernt wurden, bei einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt abgegeben werden. Entsorgen Sie die Batterie keinesfalls
selbst.
Wird die Batterie nicht an einer dafür vorgesehenen Sammelstelle abgegeben,
kann Folgendes geschehen, was zu tödlichen oder schweren Verletzungen führen
kann:
• Die Hybridbatterie könnte illegal entsorgt oder deponiert werden. Dadurch ent-
steht eine Gefahr sowohl für die Umwelt als auch für Personen, da jemand ein
Hochspannungsbauteil berühren und einen Stromschlag erleiden könnte.
• Die Hybridbatterie ist ausschließlich für den Einsatz in Ihrem Hybridfahrzeug vorgesehen. Wird die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet oder
in irgendeiner Weise verändert, kann es zu Unfällen (z. B. durch einen Strom-
schlag), Wärmeentwicklung, Rauchentwicklung, einer Explosion oder zum Aus-
tritt von Elektrolyt kommen.
Bei einem Weiterverkauf oder einer Übergabe Ihres Fahrzeugs besteht extrem
hohe Unfallgefahr, da die Person, die das Fahrzeug übernimmt, sich dieser Gefah-
ren unter Umständen nicht bewusst ist.
● Wird Ihr Fahrzeug verschrottet, ohne dass vorher die Hybridbatterie ausgebaut
wurde, besteht beim Berühren von Bauteilen, Kabeln oder Steckverbindern der
Hochspannungssysteme die Gefahr eines schweren Stromschlags. Muss Ihr Fahr-
zeug verschrottet werden, ist die Hybridbatterie zuvor von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt zu entsorgen. Wird die Hybridbatterie
nicht ordnungsgemäß entsorgt, kann sie einen Stromschlag verursachen, der zu
tödlichen oder schweren Verletzungen führen kann.

861-2. Hybridsystem
RAV4-HV_OM_OM42B06M_(EM)

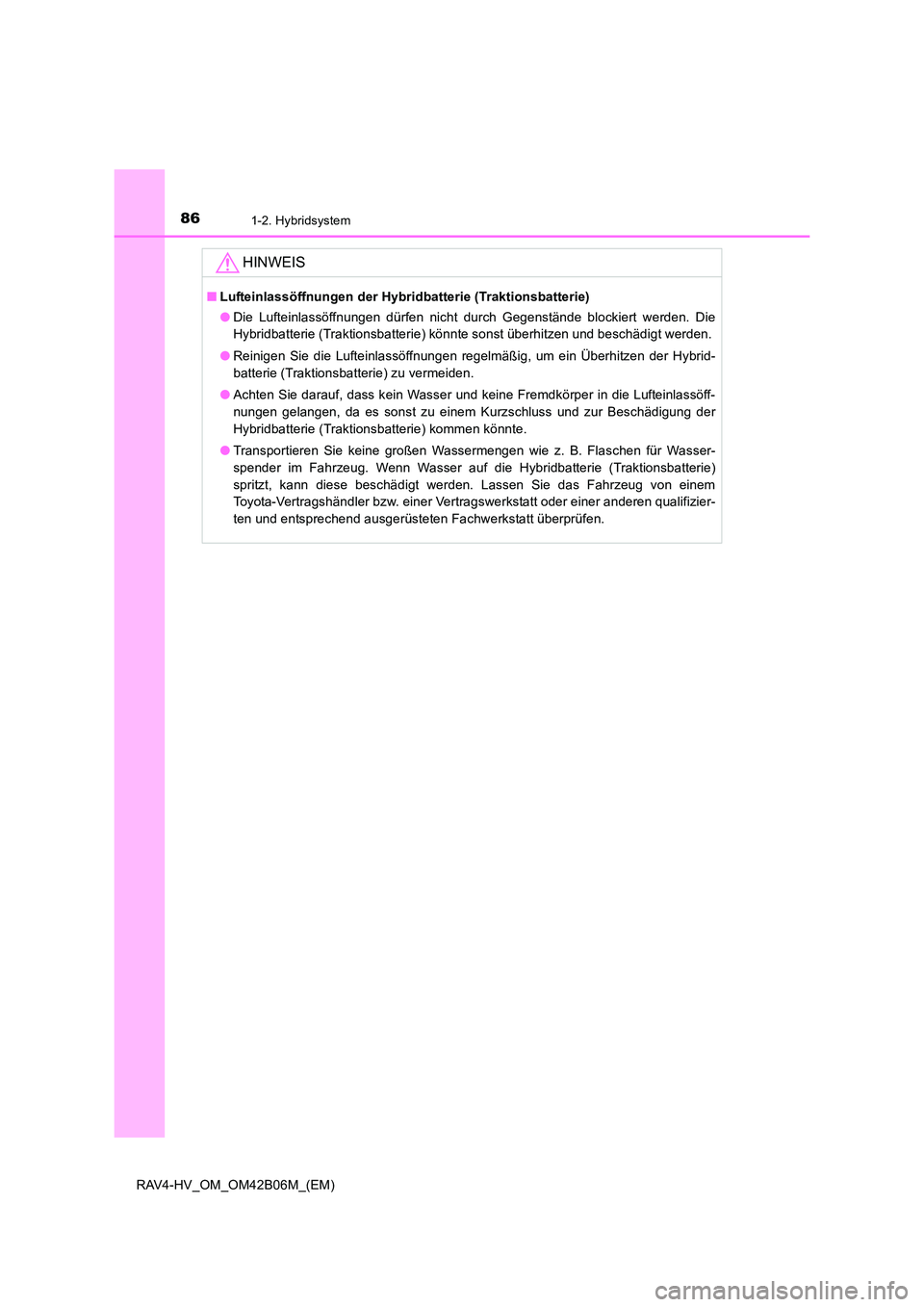

HINWEIS
■Lufteinlassöffnungen der Hybridbatterie (Traktionsbatterie)
●Die Lufteinlassöffnungen dürfen nicht durch Gegenstände blockiert werden. Die
Hybridbatterie (Traktionsbatterie) könnte sonst überhitzen und beschädigt werden.
● Reinigen Sie die Lufteinlassöffnungen regelmäßig, um ein Überhitzen der Hybrid-
batterie (Traktionsbatterie) zu vermeiden.
● Achten Sie darauf, dass kein Wasser und keine Fremdkörper in die Lufteinlassöff-
nungen gelangen, da es sonst zu einem Kurzschluss und zur Beschädigung der
Hybridbatterie (Traktionsbatterie) kommen könnte.
● Transportieren Sie keine großen Wassermengen wie z. B. Flaschen für Wasser-
spender im Fahrzeug. Wenn Wasser auf die Hybridbatterie (Traktionsbatterie)
spritzt, kann diese beschädigt werden. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

87
1
1-3. Diebstahlschutzsystem
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen

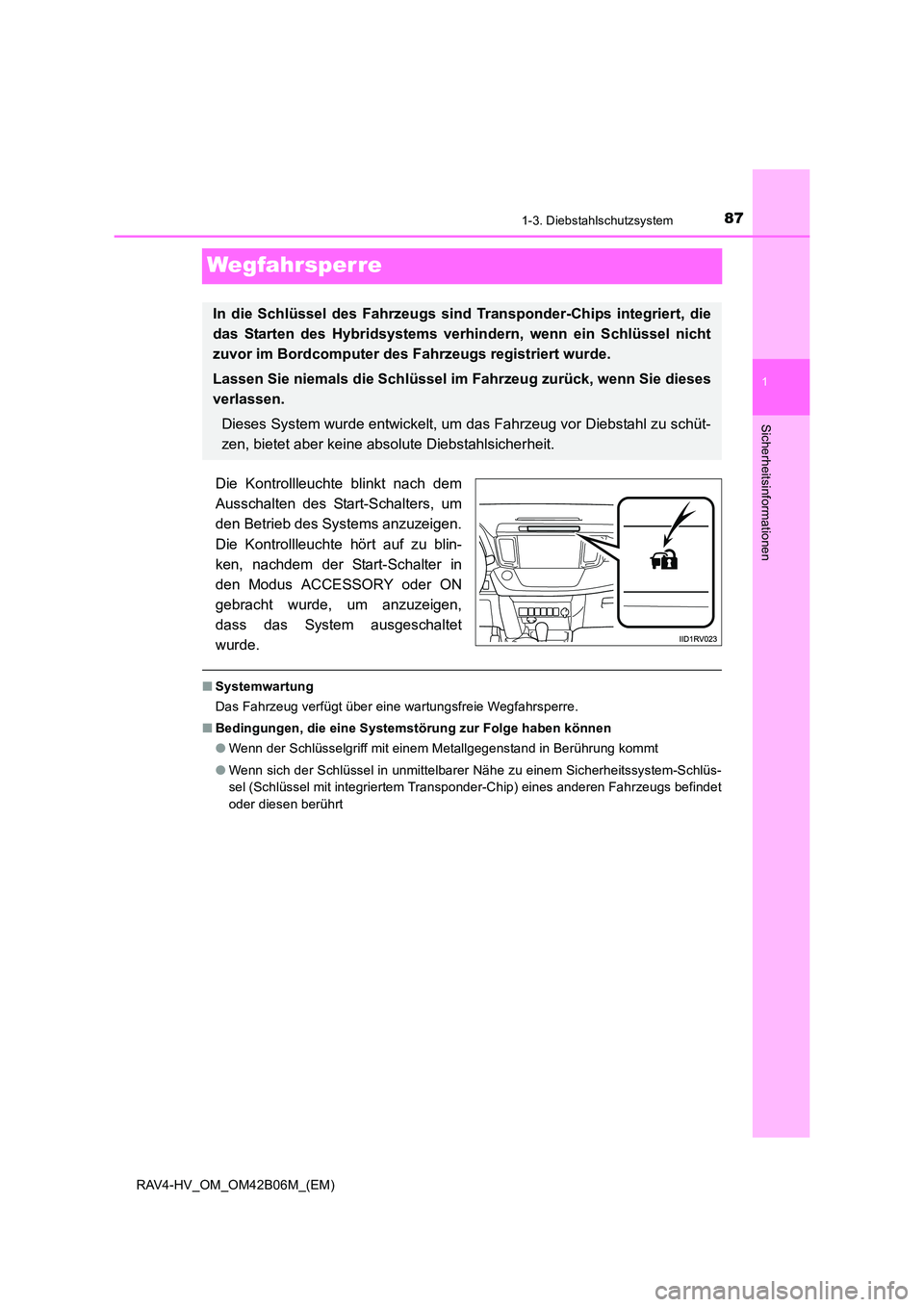

Wegfahrsperre
Die Kontrollleuchte blinkt nach dem
Ausschalten des Start-Schalters, um
den Betrieb des Systems anzuzeigen.
Die Kontrollleuchte hört auf zu blin-
ken, nachdem der Start-Schalter in
den Modus ACCESSORY oder ON
gebracht wurde, um anzuzeigen,
dass das System ausgeschaltet
wurde.
■Systemwartung
Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.
■ Bedingungen, die eine Systemstörung zur Folge haben können
●Wenn der Schlüsselgriff mit einem Metallgegenstand in Berührung kommt
● Wenn sich der Schlüssel in unmittelbarer Nähe zu einem Sicherheitssystem-Schlüs-
sel (Schlüssel mit integriertem Transponder-Chip) eines anderen Fahrzeugs befindet
oder diesen berührt
In die Schlüssel des Fahrzeugs sind Transponder-Chips integriert, die
das Starten des Hybridsystems verhind ern, wenn ein Schlüssel nicht
zuvor im Bordcomputer des Fa hrzeugs registriert wurde.
Lassen Sie niemals die Schlüssel im Fahrzeug zurück, wenn Sie dieses
verlassen. Dieses System wurde entwickelt, um das Fahrzeug vor Diebstahl zu schüt-
zen, bietet aber keine absolute Diebstahlsicherheit.

881-3. Diebstahlschutzsystem
RAV4-HV_OM_OM42B06M_(EM)■

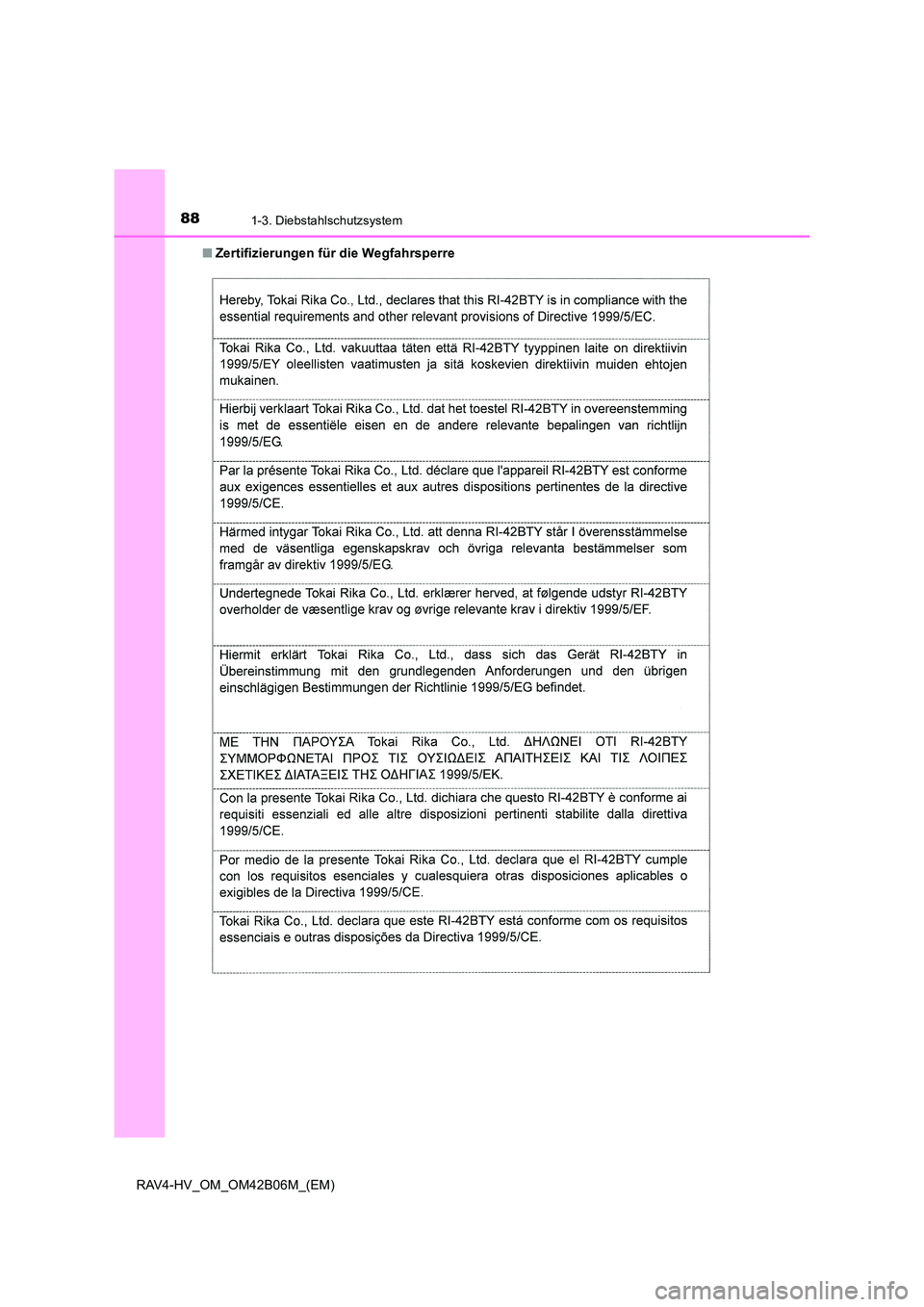

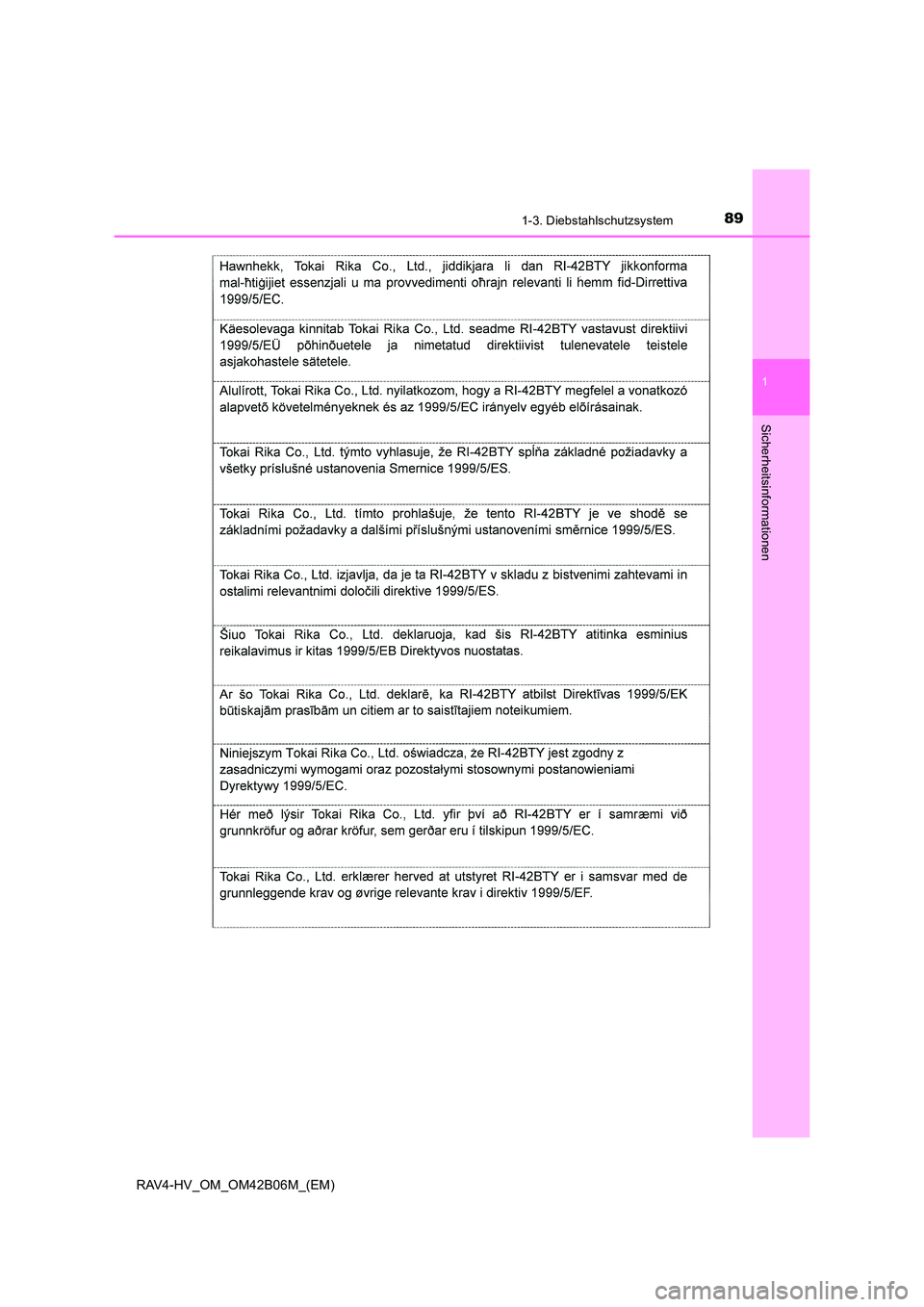

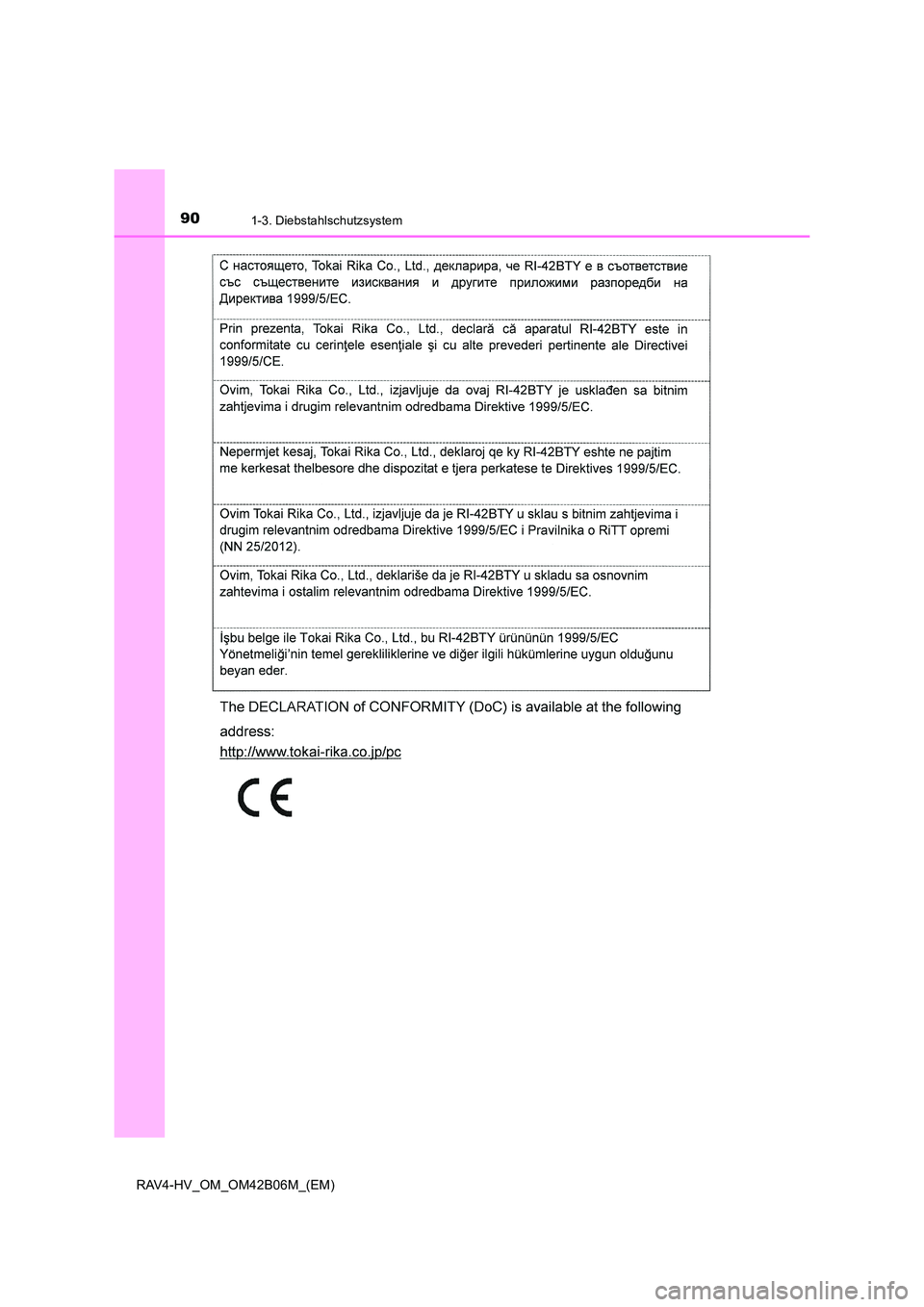

Zertifizierungen für die Wegfahrsperre

891-3. Diebstahlschutzsystem
1
RAV4-HV_OM_OM42B06M_(EM)
Sicherheitsinformationen

901-3. Diebstahlschutzsystem
