1613-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG

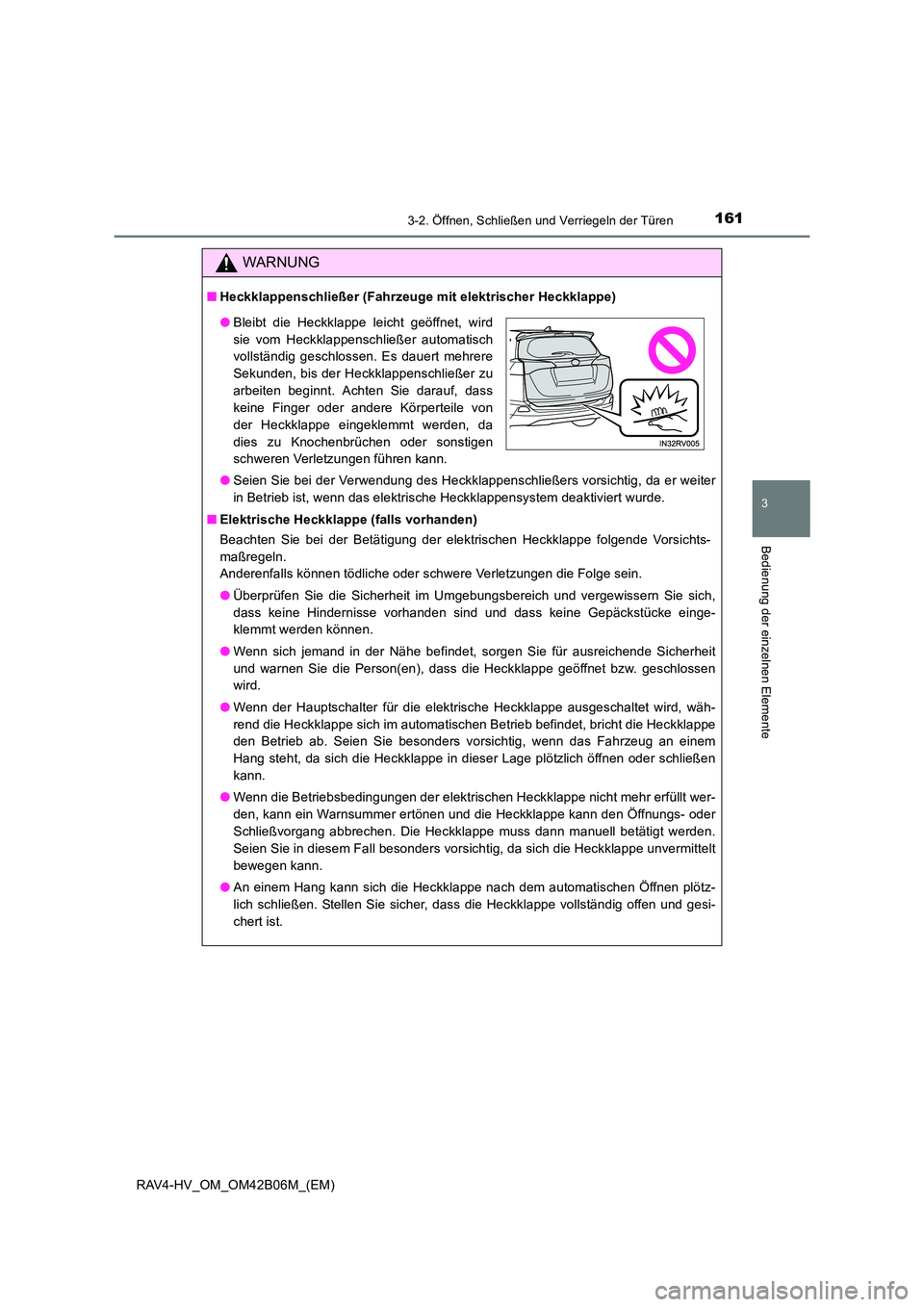

■Heckklappenschließer (Fahrzeuge mit elektrischer Heckklappe)
●Seien Sie bei der Verwendung des Heckklappenschließers vorsichtig, da er weiter
in Betrieb ist, wenn das elektrische Heckklappensystem deaktiviert wurde.
■ Elektrische Heckklappe (falls vorhanden)
Beachten Sie bei der Betätigung der elektrischen Heckklappe folgende Vorsichts-
maßregeln.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
● Wenn sich jemand in der Nähe befindet, sorgen Sie für ausreichende Sicherheit
und warnen Sie die Person(en), dass die Heckklappe geöffnet bzw. geschlossen
wird.
● Wenn der Hauptschalter für die elektrische Heckklappe ausgeschaltet wird, wäh-
rend die Heckklappe sich im automatischen Betrieb befindet, bricht die Heckklappe
den Betrieb ab. Seien Sie besonders vorsichtig, wenn das Fahrzeug an einem
Hang steht, da sich die Heckklappe in dieser Lage plötzlich öffnen oder schließen
kann.
● Wenn die Betriebsbedingungen der elektrischen Heckklappe nicht mehr erfüllt wer-
den, kann ein Warnsummer ertönen und die Heckklappe kann den Öffnungs- oder
Schließvorgang abbrechen. Die Heckklappe muss dann manuell betätigt werden.
Seien Sie in diesem Fall besonders vorsichtig, da sich die Heckklappe unvermittelt
bewegen kann.
● An einem Hang kann sich die Heckklappe nach dem automatischen Öffnen plötz-
lich schließen. Stellen Sie sicher, dass die Heckklappe vollständig offen und gesi-
chert ist.
●Bleibt die Heckklappe leicht geöffnet, wird
sie vom Heckklappenschließer automatisch
vollständig geschlossen. Es dauert mehrere
Sekunden, bis der Heckklappenschließer zu
arbeiten beginnt. Achten Sie darauf, dass
keine Finger oder andere Körperteile von
der Heckklappe eingeklemmt werden, da
dies zu Knochenbrüchen oder sonstigen
schweren Verletzungen führen kann.

1623-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG

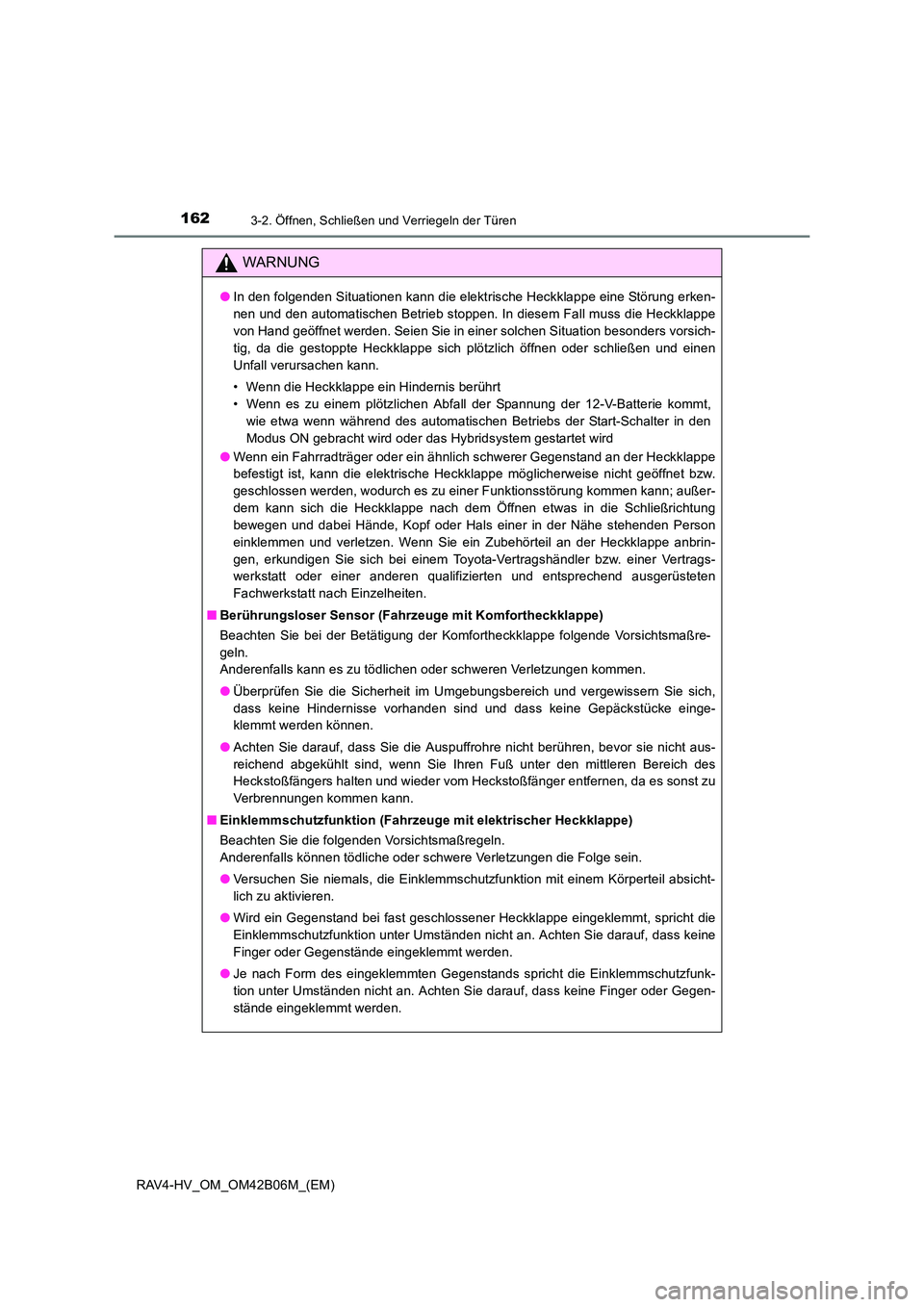

●In den folgenden Situationen kann die elektrische Heckklappe eine Störung erken-
nen und den automatischen Betrieb stoppen. In diesem Fall muss die Heckklappe
von Hand geöffnet werden. Seien Sie in einer solchen Situation besonders vorsich-
tig, da die gestoppte Heckklappe sich plötzlich öffnen oder schließen und einen
Unfall verursachen kann.
• Wenn die Heckklappe ein Hindernis berührt
• Wenn es zu einem plötzlichen Abfall der Spannung der 12-V-Batterie kommt,
wie etwa wenn während des automatischen Betriebs der Start-Schalter in den
Modus ON gebracht wird oder das Hybridsystem gestartet wird
● Wenn ein Fahrradträger oder ein ähnlich schwerer Gegenstand an der Heckklappe
befestigt ist, kann die elektrische Heckklappe möglicherweise nicht geöffnet bzw.
geschlossen werden, wodurch es zu einer Funktionsstörung kommen kann; außer-
dem kann sich die Heckklappe nach dem Öffnen etwas in die Schließrichtung
bewegen und dabei Hände, Kopf oder Hals einer in der Nähe stehenden Person
einklemmen und verletzen. Wenn Sie ein Zubehörteil an der Heckklappe anbrin-
gen, erkundigen Sie sich bei einem Toyota-Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt nach Einzelheiten.
■ Berührungsloser Sensor (Fahrzeuge mit Komfortheckklappe)
Beachten Sie bei der Betätigung der Komfortheckklappe folgende Vorsichtsmaßre-
geln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Überprüfen Sie die Sicherheit im Umgebungsbereich und vergewissern Sie sich,
dass keine Hindernisse vorhanden sind und dass keine Gepäckstücke einge-
klemmt werden können.
● Achten Sie darauf, dass Sie die Auspuffrohre nicht berühren, bevor sie nicht aus-
reichend abgekühlt sind, wenn Sie Ihren Fuß unter den mittleren Bereich des
Heckstoßfängers halten und wieder vom Heckstoßfänger entfernen, da es sonst zu
Verbrennungen kommen kann.
■ Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können tödliche oder schwere Verletzungen die Folge sein.
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossener Heckklappe eingeklemmt, spricht die
Einklemmschutzfunktion unter Umständen nicht an. Achten Sie darauf, dass keine
Finger oder Gegenstände eingeklemmt werden.
● Je nach Form des eingeklemmten Gegenstands spricht die Einklemmschutzfunk-
tion unter Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegen-
stände eingeklemmt werden.

1633-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
HINWEIS

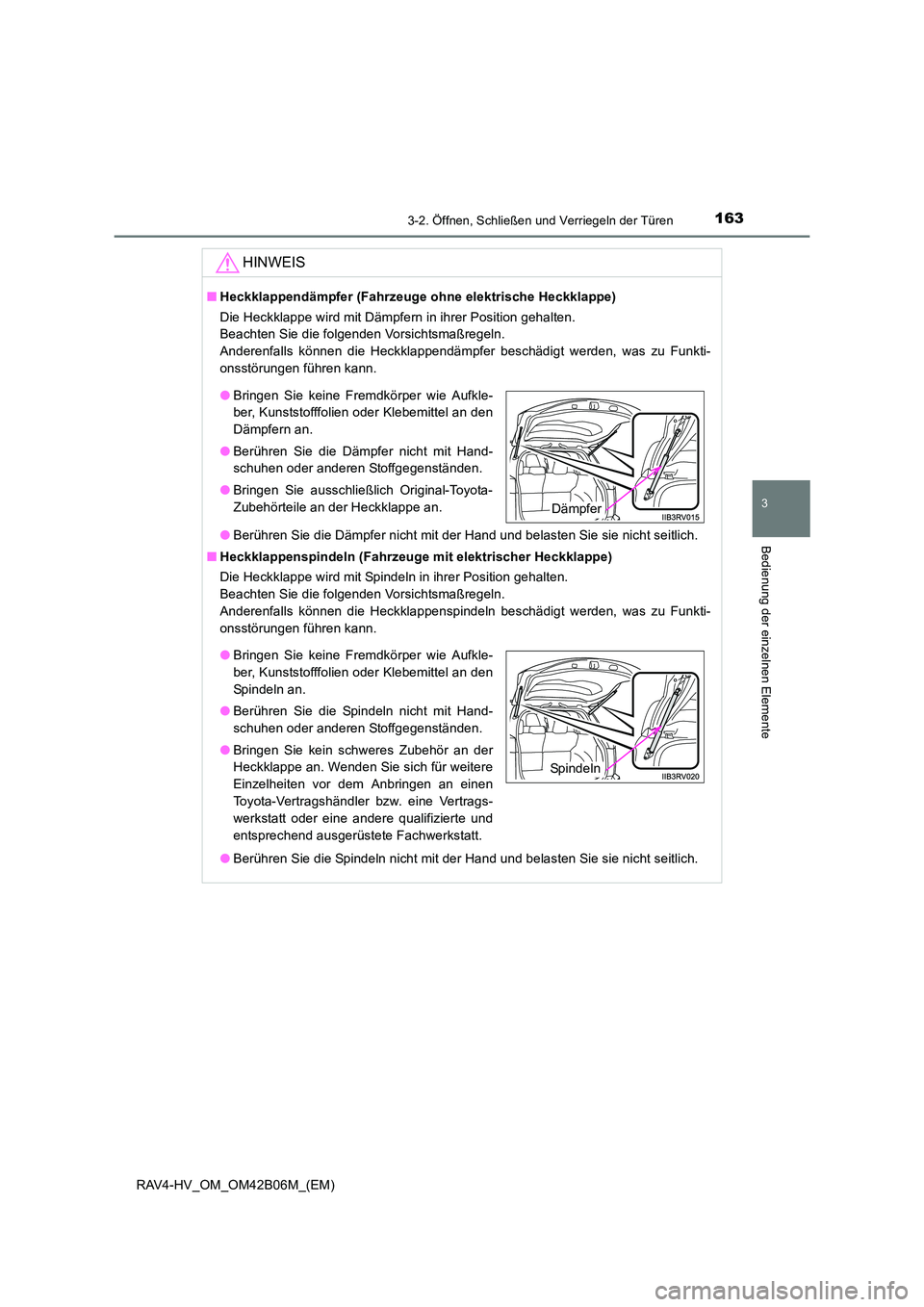

■Heckklappendämpfer (Fahrzeuge ohne elektrische Heckklappe)
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappendämpfer beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Berühren Sie die Dämpfer nicht mit der Hand und belasten Sie sie nicht seitlich.
■ Heckklappenspindeln (Fahrzeuge mit elektrischer Heckklappe)
Die Heckklappe wird mit Spindeln in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappenspindeln beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Berühren Sie die Spindeln nicht mit der Hand und belasten Sie sie nicht seitlich.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Dämpfern an.
● Berühren Sie die Dämpfer nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie ausschließlich Original-Toyota-
Zubehörteile an der Heckklappe an.
Dämpfer
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Spindeln an.
● Berühren Sie die Spindeln nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie kein schweres Zubehör an der
Heckklappe an. Wenden Sie sich für weitere
Einzelheiten vor dem Anbringen an einen
Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder eine andere qualifizierte und
entsprechend ausgerüstete Fachwerkstatt.
Spindeln

1643-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)
HINWEIS
■So verhindern Sie eine Funktionsstörung des Heckklappenschließers (Fahr-
zeuge mit elektrischer Heckklappe)
Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während der Heck-
klappenschließer arbeitet.

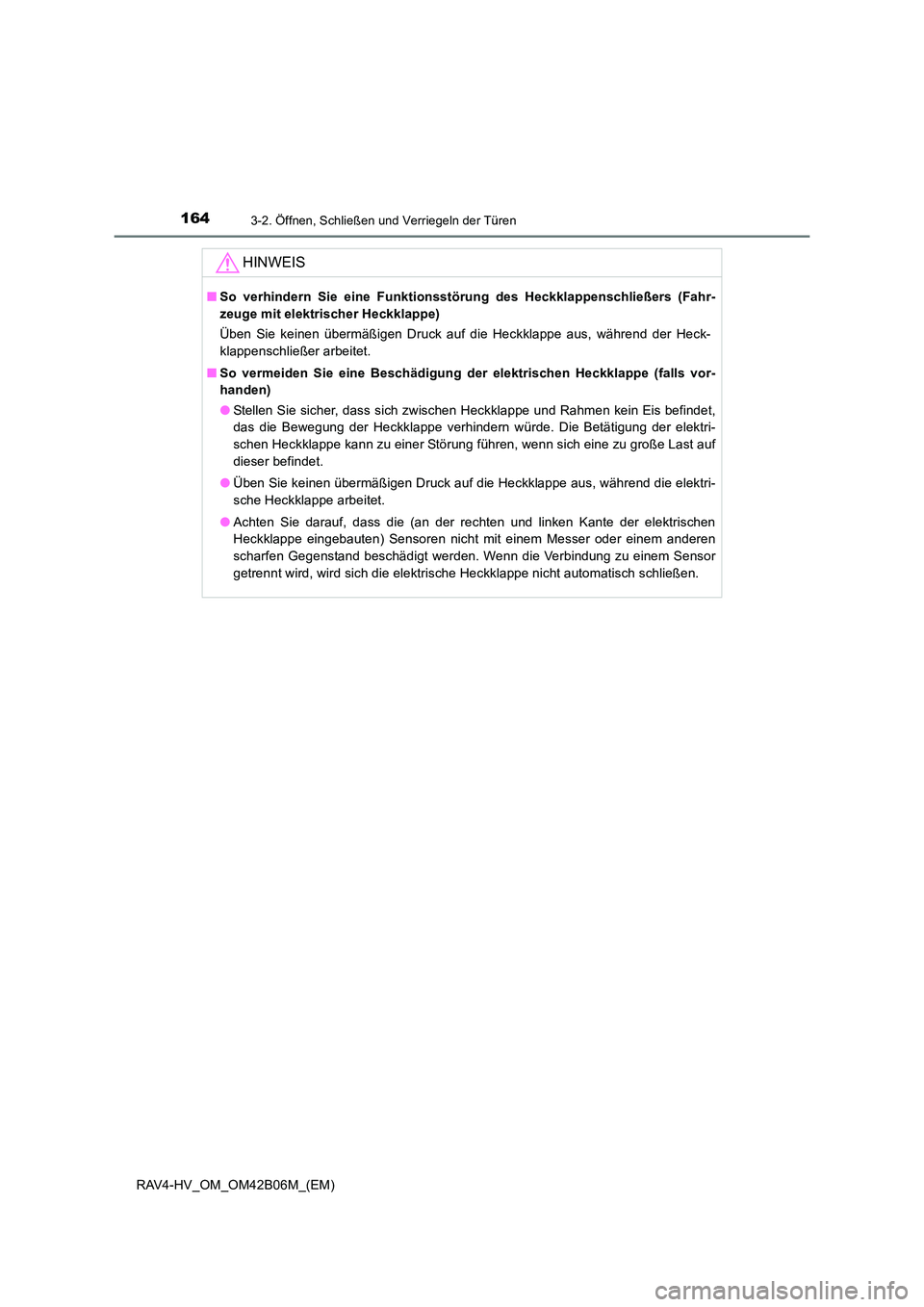

■ So vermeiden Sie eine Beschädigung der elektrischen Heckklappe (falls vor-
handen)
●Stellen Sie sicher, dass sich zwischen Heckklappe und Rahmen kein Eis befindet,
das die Bewegung der Heckklappe verhindern würde. Die Betätigung der elektri-
schen Heckklappe kann zu einer Störung führen, wenn sich eine zu große Last auf
dieser befindet.
● Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während die elektri-
sche Heckklappe arbeitet.
● Achten Sie darauf, dass die (an der rechten und linken Kante der elektrischen
Heckklappe eingebauten) Sensoren nicht mit einem Messer oder einem anderen
scharfen Gegenstand beschädigt werden. Wenn die Verbindung zu einem Sensor
getrennt wird, wird sich die elektrische Heckklappe nicht automatisch schließen.

1653-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
HINWEIS

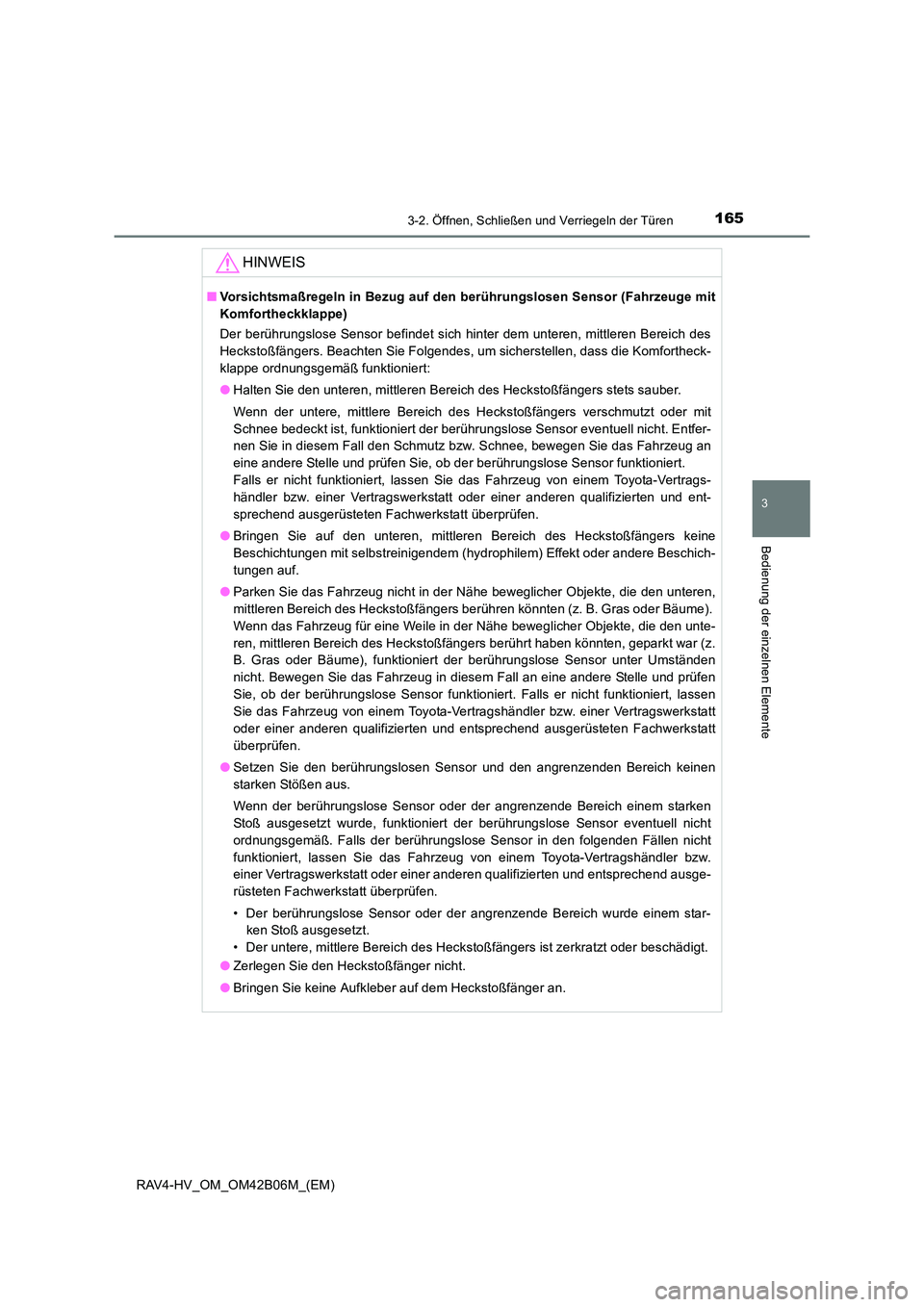

■Vorsichtsmaßregeln in Bezug auf den berührungslosen Sensor (Fahrzeuge mit
Komfortheckklappe)
Der berührungslose Sensor befindet sich hinter dem unteren, mittleren Bereich des
Heckstoßfängers. Beachten Sie Folgendes, um sicherstellen, dass die Komfortheck-
klappe ordnungsgemäß funktioniert:
●Halten Sie den unteren, mittleren Bereich des Heckstoßfängers stets sauber.
Wenn der untere, mittlere Bereich des Heckstoßfängers verschmutzt oder mit
Schnee bedeckt ist, funktioniert der berührungslose Sensor eventuell nicht. Entfer-
nen Sie in diesem Fall den Schmutz bzw. Schnee, bewegen Sie das Fahrzeug an
eine andere Stelle und prüfen Sie, ob der berührungslose Sensor funktioniert.
Falls er nicht funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
● Bringen Sie auf den unteren, mittleren Bereich des Heckstoßfängers keine
Beschichtungen mit selbstreinigendem (hydrophilem) Effekt oder andere Beschich-
tungen auf.
● Parken Sie das Fahrzeug nicht in der Nähe beweglicher Objekte, die den unteren,
mittleren Bereich des Heckstoßfängers berühren könnten (z. B. Gras oder Bäume).
Wenn das Fahrzeug für eine Weile in der Nähe beweglicher Objekte, die den unte-
ren, mittleren Bereich des Heckstoßfängers berührt haben könnten, geparkt war (z.
B. Gras oder Bäume), funktioniert der berührungslose Sensor unter Umständen
nicht. Bewegen Sie das Fahrzeug in diesem Fall an eine andere Stelle und prüfen
Sie, ob der berührungslose Sensor funktioniert. Falls er nicht funktioniert, lassen
Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
● Setzen Sie den berührungslosen Sensor und den angrenzenden Bereich keinen
starken Stößen aus.
Wenn der berührungslose Sensor oder der angrenzende Bereich einem starken
Stoß ausgesetzt wurde, funktioniert der berührungslose Sensor eventuell nicht
ordnungsgemäß. Falls der berührungslose Sensor in den folgenden Fällen nicht
funktioniert, lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw.
einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt überprüfen.
• Der berührungslose Sensor oder der angrenzende Bereich wurde einem star-
ken Stoß ausgesetzt.
• Der untere, mittlere Bereich des Heckstoßfängers ist zerkratzt oder beschädigt.
● Zerlegen Sie den Heckstoßfänger nicht.
● Bringen Sie keine Aufkleber auf dem Heckstoßfänger an.

1663-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)
HINWEIS

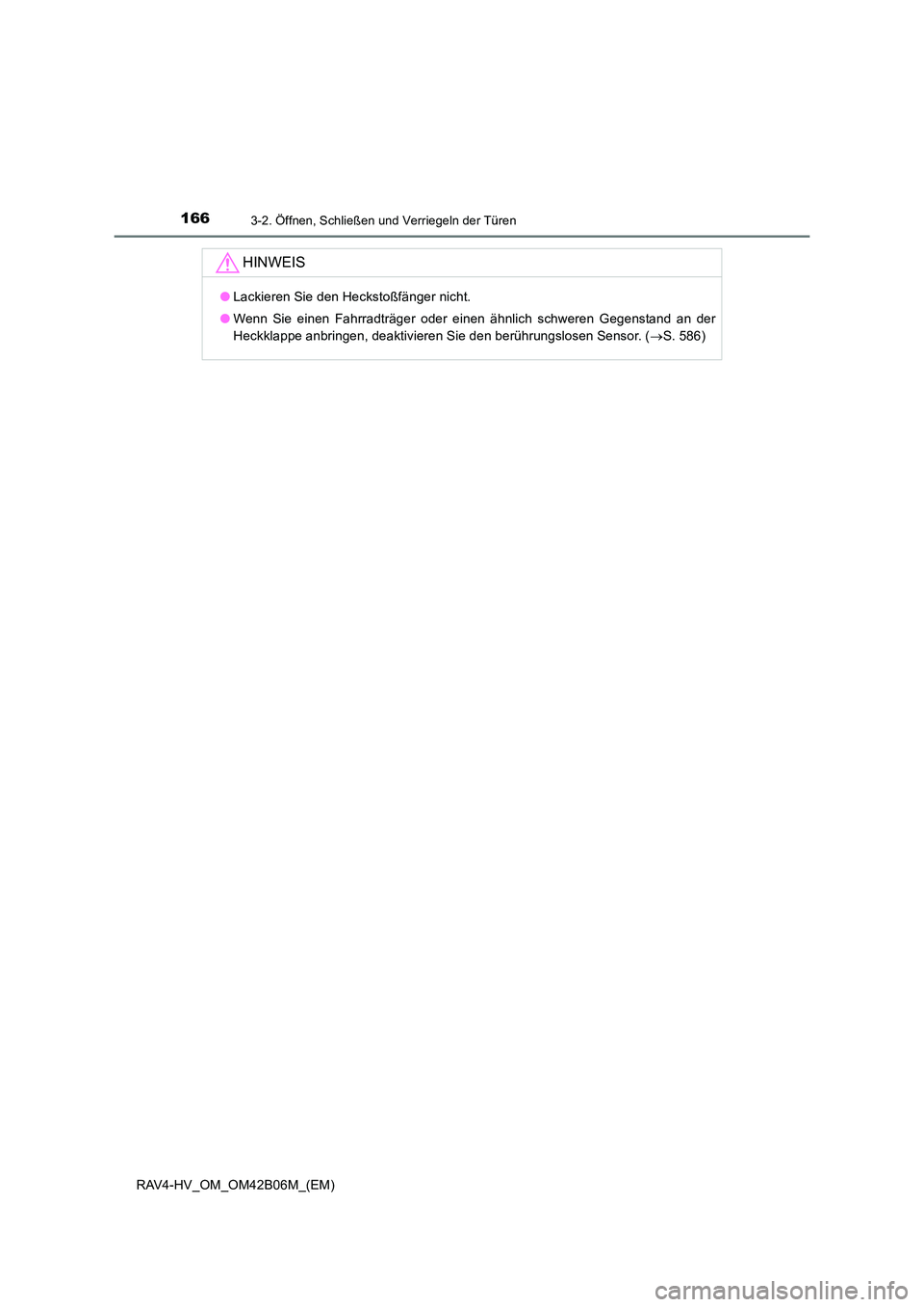

●Lackieren Sie den Heckstoßfänger nicht.
● Wenn Sie einen Fahrradträger oder einen ähnlich schweren Gegenstand an der
Heckklappe anbringen, deaktivieren Sie den berührungslosen Sensor. ( →S. 586)

167
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)

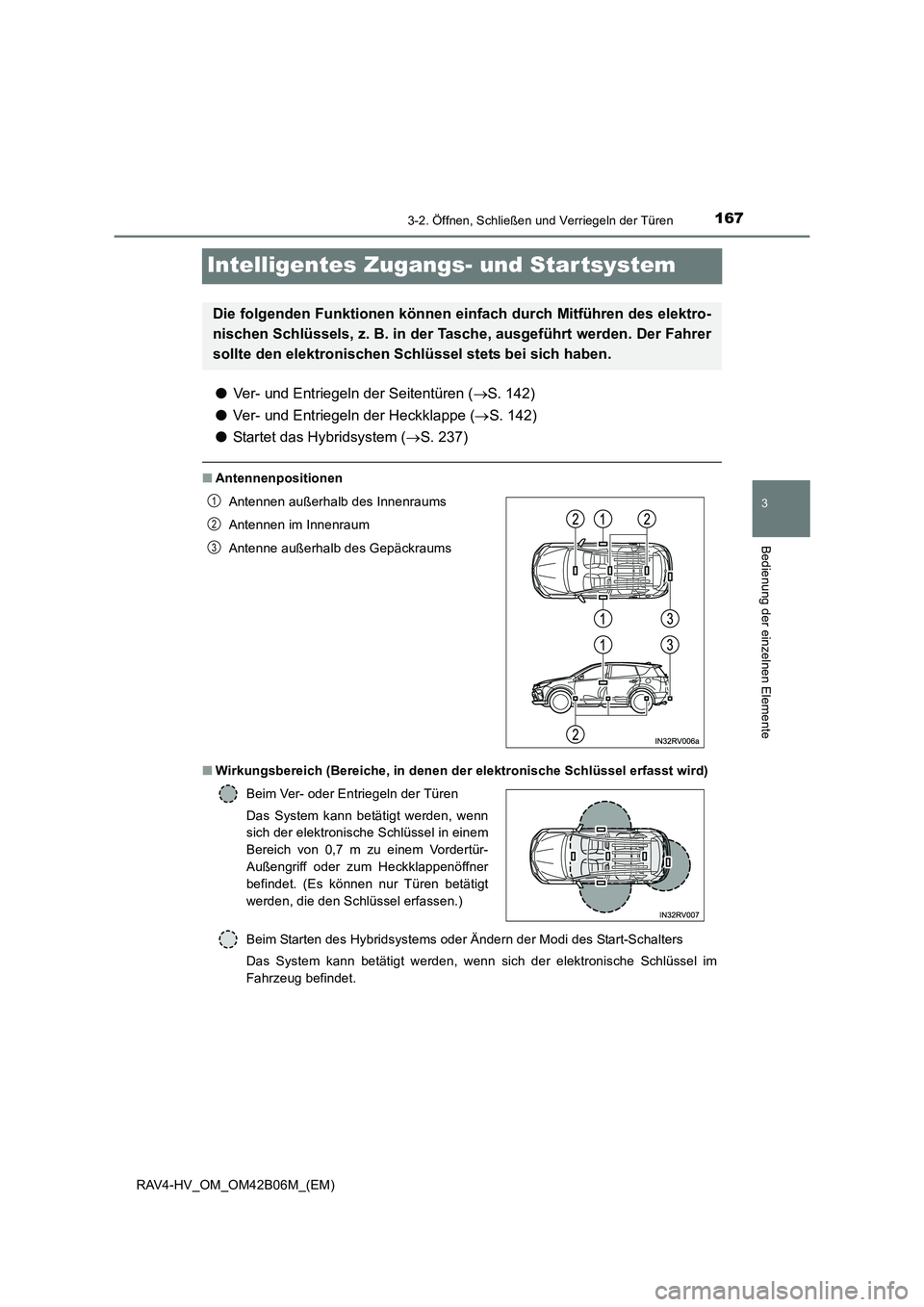

Intelligentes Zugangs- und Startsystem
●Ver- und Entriegeln der Seitentüren ( →S. 142)
● Ver- und Entriegeln der Heckklappe ( →S. 142)
● Startet das Hybridsystem ( →S. 237)
■ Antennenpositionen
■ Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
Beim Starten des Hybridsystems oder Ändern der Modi des Start-Schalters
Das System kann betätigt werden, wenn sich der elektronische Schlüssel im
Fahrzeug befindet.
Die folgenden Funktionen können ei nfach durch Mitführen des elektro-
nischen Schlüssels, z. B. in der Tasche, ausgeführt werden. Der Fahrer
sollte den elektronischen Schlüssel stets bei sich haben.
Antennen außerhalb des Innenraums
Antennen im Innenraum
Antenne außerhalb des Gepäckraums
Beim Ver- oder Entriegeln der Türen
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von 0,7 m zu einem Vordertür-
Außengriff oder zum Heckklappenöffner
befindet. (Es können nur Türen betätigt
werden, die den Schlüssel erfassen.)1
2
3

1683-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)■

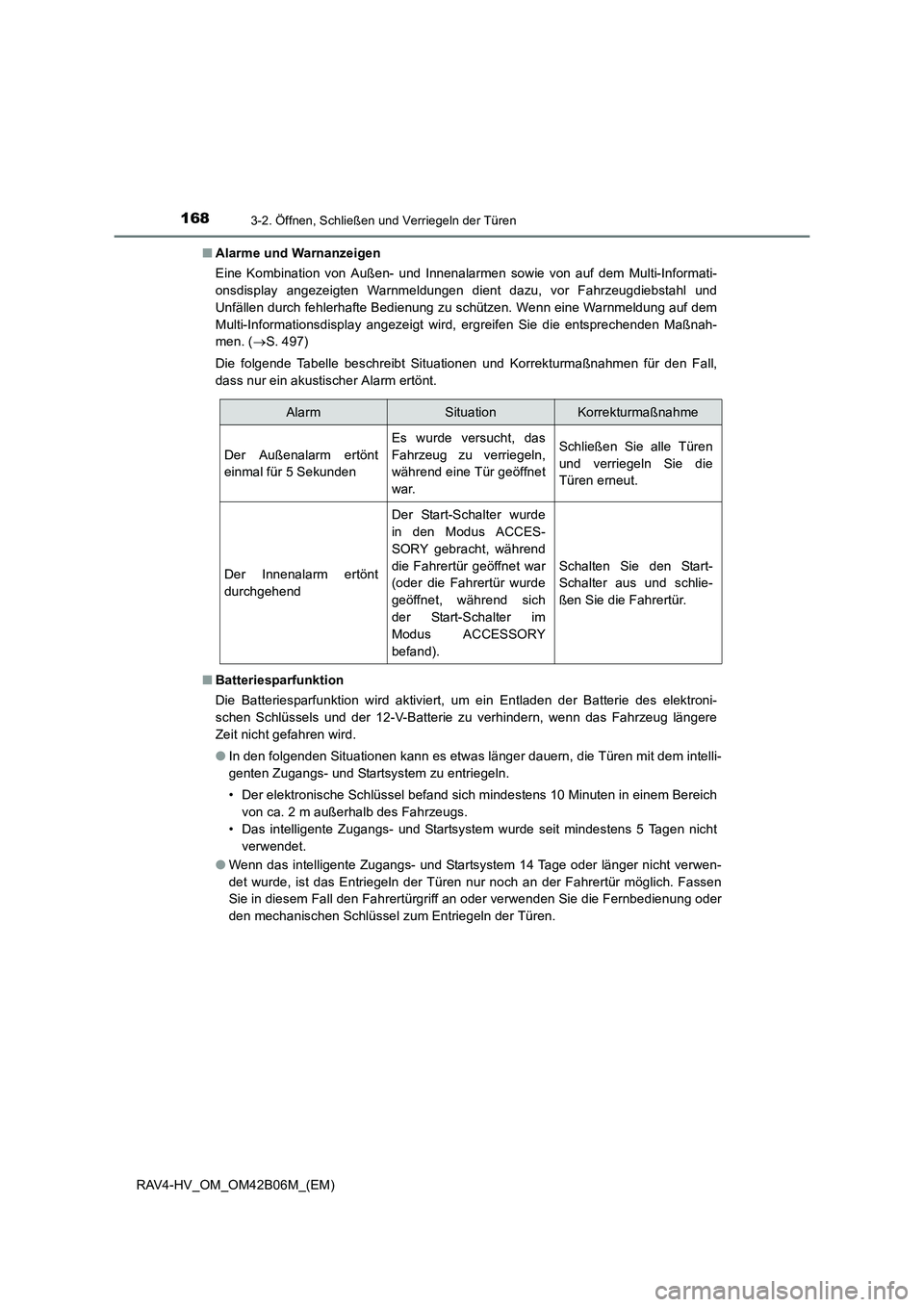

Alarme und Warnanzeigen
Eine Kombination von Außen- und Innenalarmen sowie von auf dem Multi-Informati-
onsdisplay angezeigten Warnmeldungen dient dazu, vor Fahrzeugdiebstahl und
Unfällen durch fehlerhafte Bedienung zu schützen. Wenn eine Warnmeldung auf dem
Multi-Informationsdisplay angezeigt wird, ergreifen Sie die entsprechenden Maßnah-
men. ( →S. 497)
Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall,
dass nur ein akustischer Alarm ertönt.
■ Batteriesparfunktion
Die Batteriesparfunktion wird aktiviert, um ein Entladen der Batterie des elektroni-
schen Schlüssels und der 12-V-Batterie zu verhindern, wenn das Fahrzeug längere
Zeit nicht gefahren wird.
●In den folgenden Situationen kann es etwas länger dauern, die Türen mit dem intelli-
genten Zugangs- und Startsystem zu entriegeln.
• Der elektronische Schlüssel befand sich mindestens 10 Minuten in einem Bereich
von ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Zugangs- und Startsystem wurde seit mindestens 5 Tagen nicht
verwendet.
● Wenn das intelligente Zugangs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen
Sie in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder
den mechanischen Schlüssel zum Entriegeln der Türen.
AlarmSituationKorrekturmaßnahme
Der Außenalarm ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm ertönt
durchgehend
Der Start-Schalter wurde
in den Modus ACCES-
SORY gebracht, während
die Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während sich
der Start-Schalter im
Modus ACCESSORY
befand).
Schalten Sie den Start-
Schalter aus und schlie-
ßen Sie die Fahrertür.

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)■

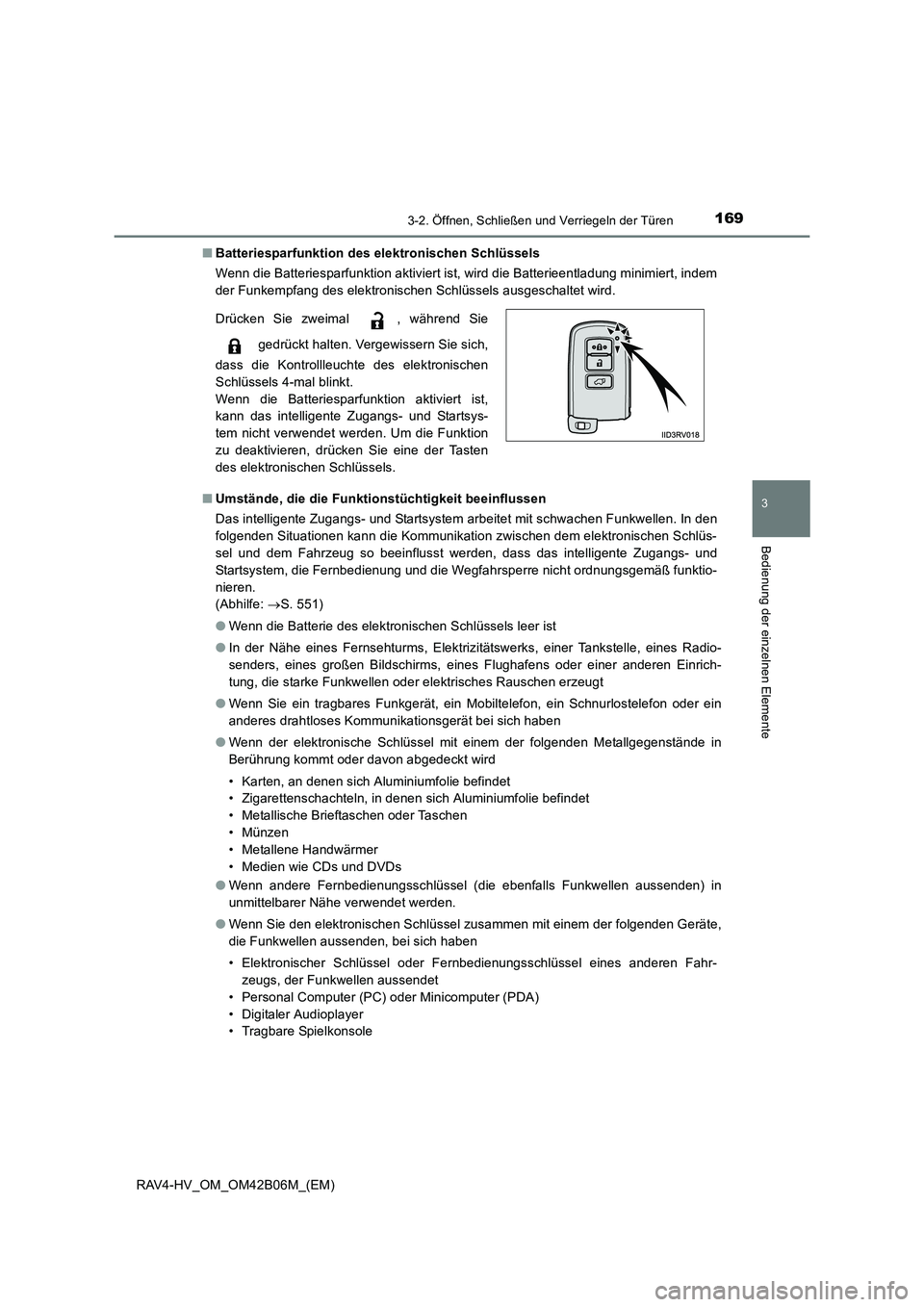

Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, wird die Batterieentladung minimiert, indem
der Funkempfang des elektronischen Schlüssels ausgeschaltet wird.
■ Umstände, die die Funktionstüchtigkeit beeinflussen
Das intelligente Zugangs- und Startsystem arbeitet mit schwachen Funkwellen. In den
folgenden Situationen kann die Kommunikation zwischen dem elektronischen Schlüs-
sel und dem Fahrzeug so beeinflusst werden, dass das intelligente Zugangs- und
Startsystem, die Fernbedienung und die Wegfahrsperre nicht ordnungsgemäß funktio-
nieren.
(Abhilfe: →S. 551)
● Wenn die Batterie des elektronischen Schlüssels leer ist
● In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines Radio-
senders, eines großen Bildschirms, eines Flughafens oder einer anderen Einrich-
tung, die starke Funkwellen oder elektrisches Rauschen erzeugt
● Wenn Sie ein tragbares Funkgerät, ein Mobiltelefon, ein Schnurlostelefon oder ein
anderes drahtloses Kommunikationsgerät bei sich haben
● Wenn der elektronische Schlüssel mit einem der folgenden Metallgegenstände in
Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie befindet
• Zigarettenschachteln, in denen sich Aluminiumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
● Wenn andere Fernbedienungsschlüssel (die ebenfalls Funkwellen aussenden) in
unmittelbarer Nähe verwendet werden.
● Wenn Sie den elektronischen Schlüssel zusammen mit einem der folgenden Geräte,
die Funkwellen aussenden, bei sich haben
• Elektronischer Schlüssel oder Fernbedienungsschlüssel eines anderen Fahr-
zeugs, der Funkwellen aussendet
• Personal Computer (PC) oder Minicomputer (PDA)
• Digitaler Audioplayer
• Tragbare Spielkonsole
Drücken Sie zweimal , während Sie
gedrückt halten. Vergewissern Sie sich,
dass die Kontrollleuchte des elektronischen
Schlüssels 4-mal blinkt.
Wenn die Batteriesparfunktion aktiviert ist,
kann das intelligente Zugangs- und Startsys-
tem nicht verwendet werden. Um die Funktion
zu deaktivieren, drücken Sie eine der Tasten
des elektronischen Schlüssels.

1703-2. Öffnen, Schließen und Verriegeln der Türen
RAV4-HV_OM_OM42B06M_(EM)●

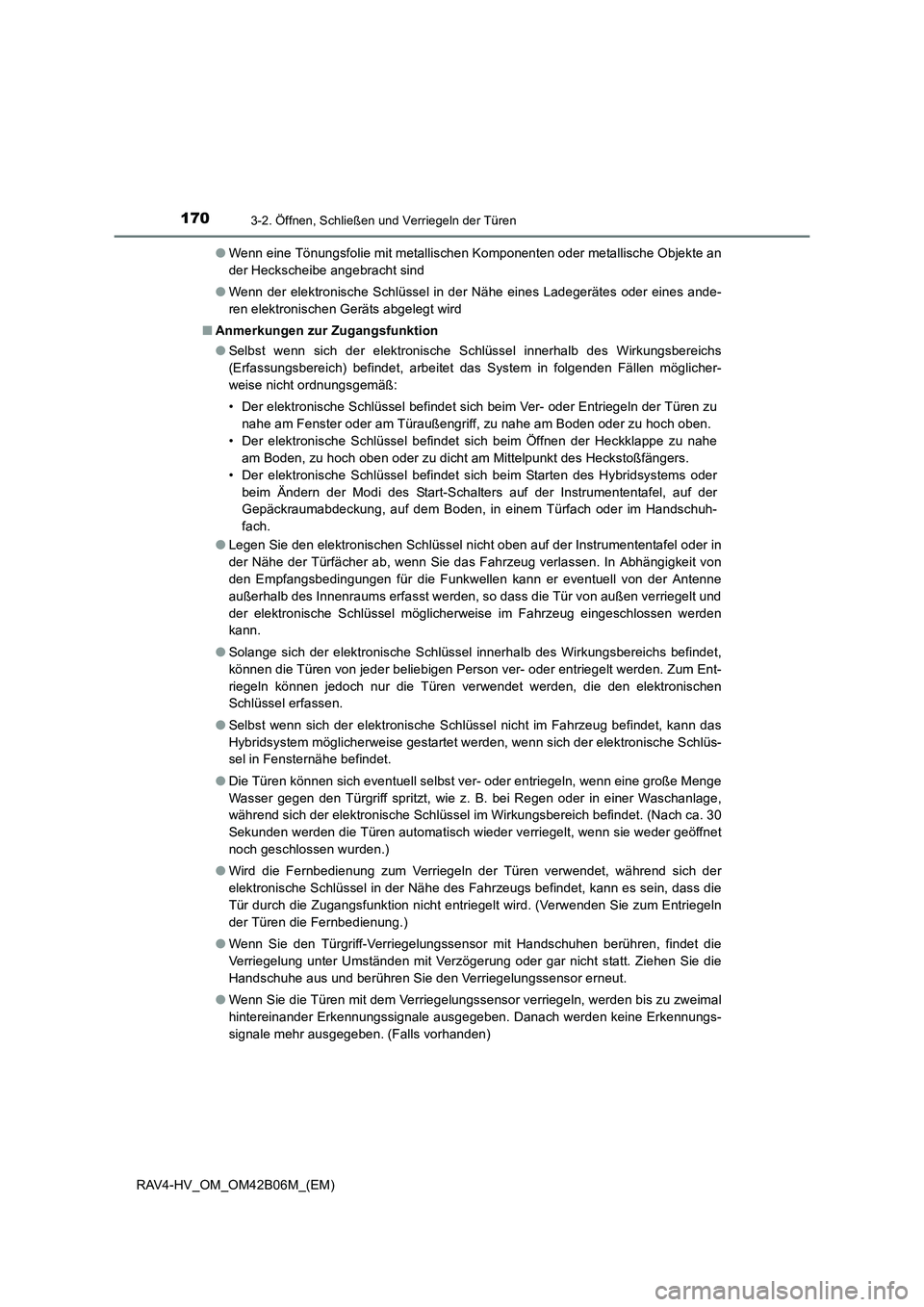

Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Objekte an
der Heckscheibe angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines ande-
ren elektronischen Geräts abgelegt wird
■ Anmerkungen zur Zugangsfunktion
●Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs
(Erfassungsbereich) befindet, arbeitet das System in folgenden Fällen möglicher-
weise nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu
nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
• Der elektronische Schlüssel befindet sich beim Öffnen der Heckklappe zu nahe am Boden, zu hoch oben oder zu dicht am Mittelpunkt des Heckstoßfängers.
• Der elektronische Schlüssel befindet sich beim Starten des Hybridsystems oder beim Ändern der Modi des Start-Schalters auf der Instrumententafel, auf der
Gepäckraumabdeckung, auf dem Boden, in einem Türfach oder im Handschuh-
fach.
● Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in
der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von
den Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne
außerhalb des Innenraums erfasst werden, so dass die Tür von außen verriegelt und
der elektronische Schlüssel möglicherweise im Fahrzeug eingeschlossen werden
kann.
● Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet,
können die Türen von jeder beliebigen Person ver- oder entriegelt werden. Zum Ent-
riegeln können jedoch nur die Türen verwendet werden, die den elektronischen
Schlüssel erfassen.
● Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann das
Hybridsystem möglicherweise gestartet werden, wenn sich der elektronische Schlüs-
sel in Fensternähe befindet.
● Die Türen können sich eventuell selbst ver- oder entriegeln, wenn eine große Menge
Wasser gegen den Türgriff spritzt, wie z. B. bei Regen oder in einer Waschanlage,
während sich der elektronische Schlüssel im Wirkungsbereich befindet. (Nach ca. 30
Sekunden werden die Türen automatisch wieder verriegelt, wenn sie weder geöffnet
noch geschlossen wurden.)
● Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der
elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die
Tür durch die Zugangsfunktion nicht entriegelt wird. (Verwenden Sie zum Entriegeln
der Türen die Fernbedienung.)
● Wenn Sie den Türgriff-Verriegelungssensor mit Handschuhen berühren, findet die
Verriegelung unter Umständen mit Verzögerung oder gar nicht statt. Ziehen Sie die
Handschuhe aus und berühren Sie den Verriegelungssensor erneut.
● Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal
hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungs-
signale mehr ausgegeben. (Falls vorhanden)
