1913-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)■
Vor dem Herunterklappen der Rücksitzlehnen
Verstauen Sie den Sicherheitsgurt des mittleren Rücksitzes. ( →S. 36)
Verstauen Sie die Gurtschlösser
der Rücksitz-Sicherheitsgurte.
Senken Sie die Kopfstütze bis zum Anschlag ab. ( →S. 195)
■Herunterklappen der Rücksitzlehnen
Ziehen Sie am Einstellhebel für
den Rückenlehnen-Neigungswin-
kel und klappen Sie die Rücken-
lehne herunter.
Herunterklappen der Rücksitzlehnen
1
2
3
WARNUNG
■ Beim Herunterklappen der Rücksitzlehnen
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu tödlichen
oder schweren Verletzungen kommen.
●Klappen Sie die Rückenlehnen nicht während der Fahrt um.
● Halten Sie das Fahrzeug auf ebenem Untergrund an, betätigen Sie die Feststell-
bremse und stellen Sie den Schalt-/Wählhebel auf “P”.
● Lassen Sie während der Fahrt niemanden auf einer heruntergeklappten Rücken-
lehne oder im Gepäckraum sitzen.
● Erlauben Sie Kindern nicht, in den Gepäckraum zu steigen.

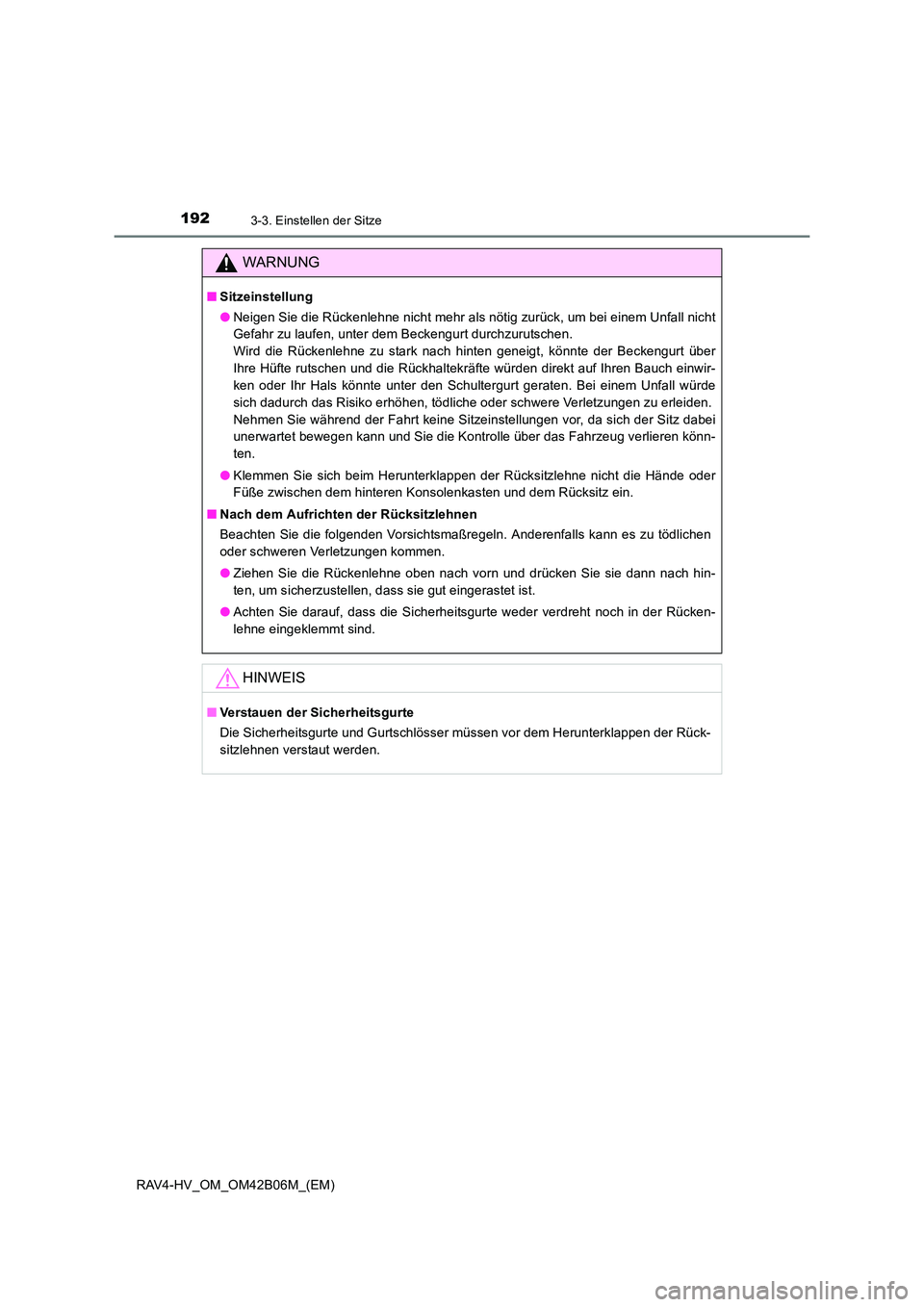

1923-3. Einstellen der Sitze
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■Sitzeinstellung
●Neigen Sie die Rückenlehne nicht mehr als nötig zurück, um bei einem Unfall nicht
Gefahr zu laufen, unter dem Beckengurt durchzurutschen.
Wird die Rückenlehne zu stark nach hinten geneigt, könnte der Beckengurt über
Ihre Hüfte rutschen und die Rückhaltekräfte würden direkt auf Ihren Bauch einwir-
ken oder Ihr Hals könnte unter den Schultergurt geraten. Bei einem Unfall würde
sich dadurch das Risiko erhöhen, tödliche oder schwere Verletzungen zu erleiden.
Nehmen Sie während der Fahrt keine Sitzeinstellungen vor, da sich der Sitz dabei
unerwartet bewegen kann und Sie die Kontrolle über das Fahrzeug verlieren könn-
ten.
● Klemmen Sie sich beim Herunterklappen der Rücksitzlehne nicht die Hände oder
Füße zwischen dem hinteren Konsolenkasten und dem Rücksitz ein.
■ Nach dem Aufrichten der Rücksitzlehnen
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu tödlichen
oder schweren Verletzungen kommen.
●Ziehen Sie die Rückenlehne oben nach vorn und drücken Sie sie dann nach hin-
ten, um sicherzustellen, dass sie gut eingerastet ist.
● Achten Sie darauf, dass die Sicherheitsgurte weder verdreht noch in der Rücken-
lehne eingeklemmt sind.
HINWEIS
■Verstauen der Sicherheitsgurte
Die Sicherheitsgurte und Gurtschlösser müssen vor dem Herunterklappen der Rück-
sitzlehnen verstaut werden.

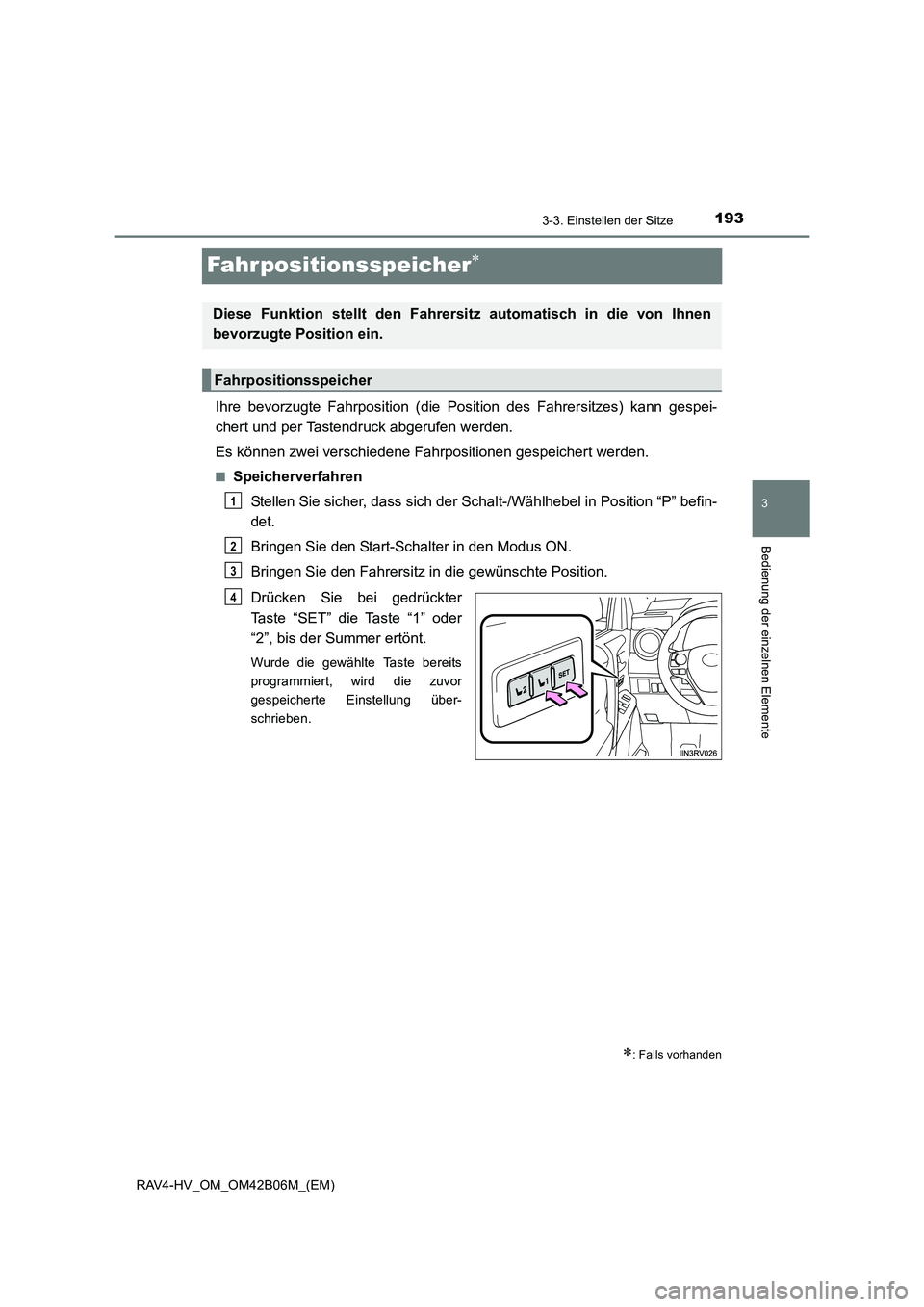

193
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
Fahrpositionsspeicher∗
Ihre bevorzugte Fahrposition (die Position des Fahrersitzes) kann gespei-
chert und per Tastendruck abgerufen werden.
Es können zwei verschiedene Fahrpositionen gespeichert werden.
■Speicherverfahren
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Position “P” befin-
det.
Bringen Sie den Start-Schalter in den Modus ON.
Bringen Sie den Fahrersitz in die gewünschte Position.
Drücken Sie bei gedrückter
Taste “SET” die Taste “1” oder
“2”, bis der Summer ertönt.
Wurde die gewählte Taste bereits
programmiert, wird die zuvor
gespeicherte Einstellung über-
schrieben.
∗: Falls vorhanden
Diese Funktion stellt den Fahrersi tz automatisch in die von Ihnen
bevorzugte Position ein.
Fahrpositionsspeicher
1
2
3
4

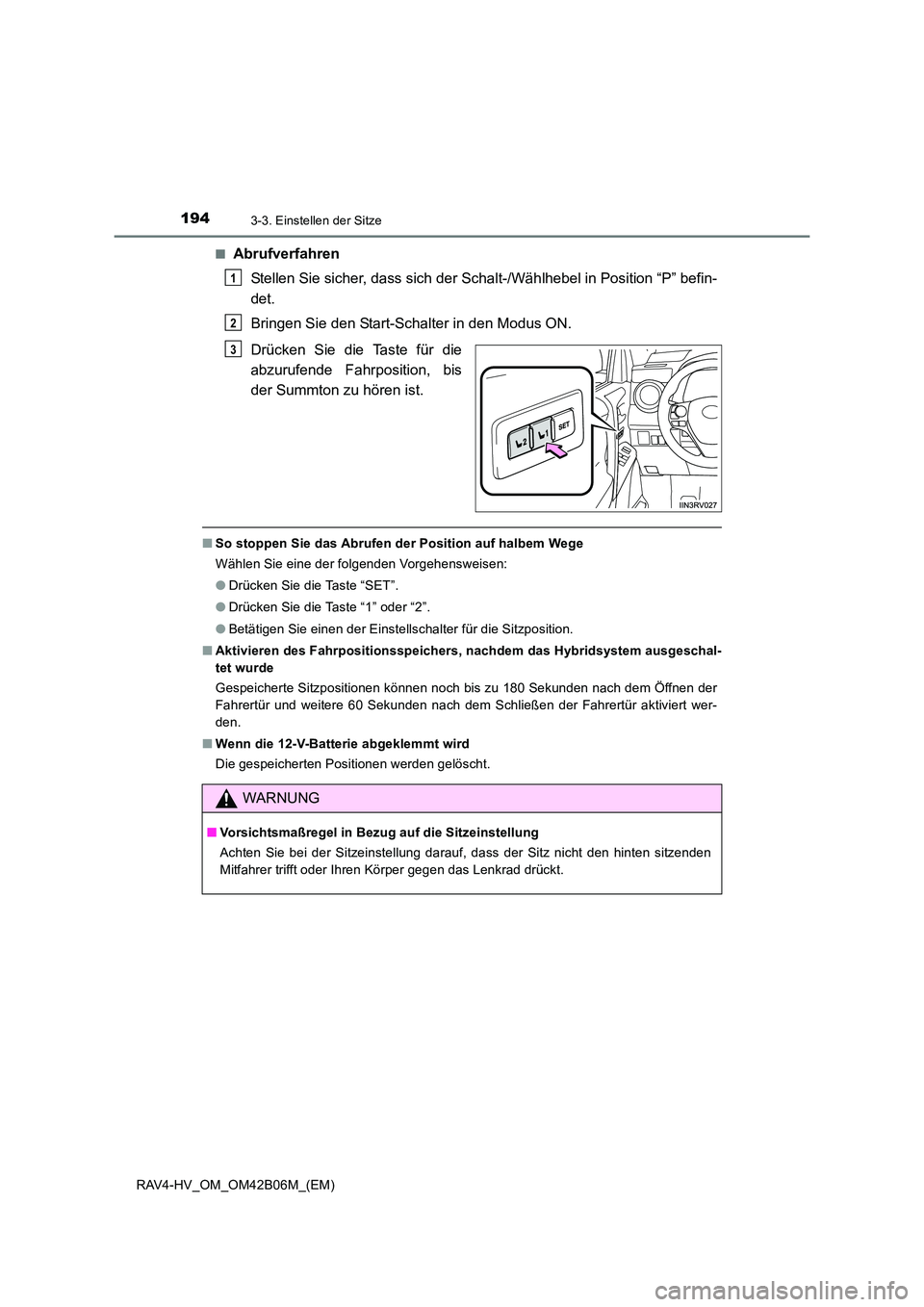

1943-3. Einstellen der Sitze
RAV4-HV_OM_OM42B06M_(EM)■
Abrufverfahren
Stellen Sie sicher, dass sich der Sc halt-/Wählhebel in Position “P” befin-
det.
Bringen Sie den Start-Schalter in den Modus ON.
Drücken Sie die Taste für die
abzurufende Fahrposition, bis
der Summton zu hören ist.
■ So stoppen Sie das Abrufen der Position auf halbem Wege
Wählen Sie eine der folgenden Vorgehensweisen:
●Drücken Sie die Taste “SET”.
● Drücken Sie die Taste “1” oder “2”.
● Betätigen Sie einen der Einstellschalter für die Sitzposition.
■ Aktivieren des Fahrpositionsspeichers, nachdem das Hybridsystem ausgeschal-
tet wurde
Gespeicherte Sitzpositionen können noch bis zu 180 Sekunden nach dem Öffnen der
Fahrertür und weitere 60 Sekunden nach dem Schließen der Fahrertür aktiviert wer-
den.
■ Wenn die 12-V-Batterie abgeklemmt wird
Die gespeicherten Positionen werden gelöscht.
1
2
3
WARNUNG
■Vorsichtsmaßregel in Bezug auf die Sitzeinstellung
Achten Sie bei der Sitzeinstellung darauf, dass der Sitz nicht den hinten sitzenden
Mitfahrer trifft oder Ihren Körper gegen das Lenkrad drückt.

195
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)

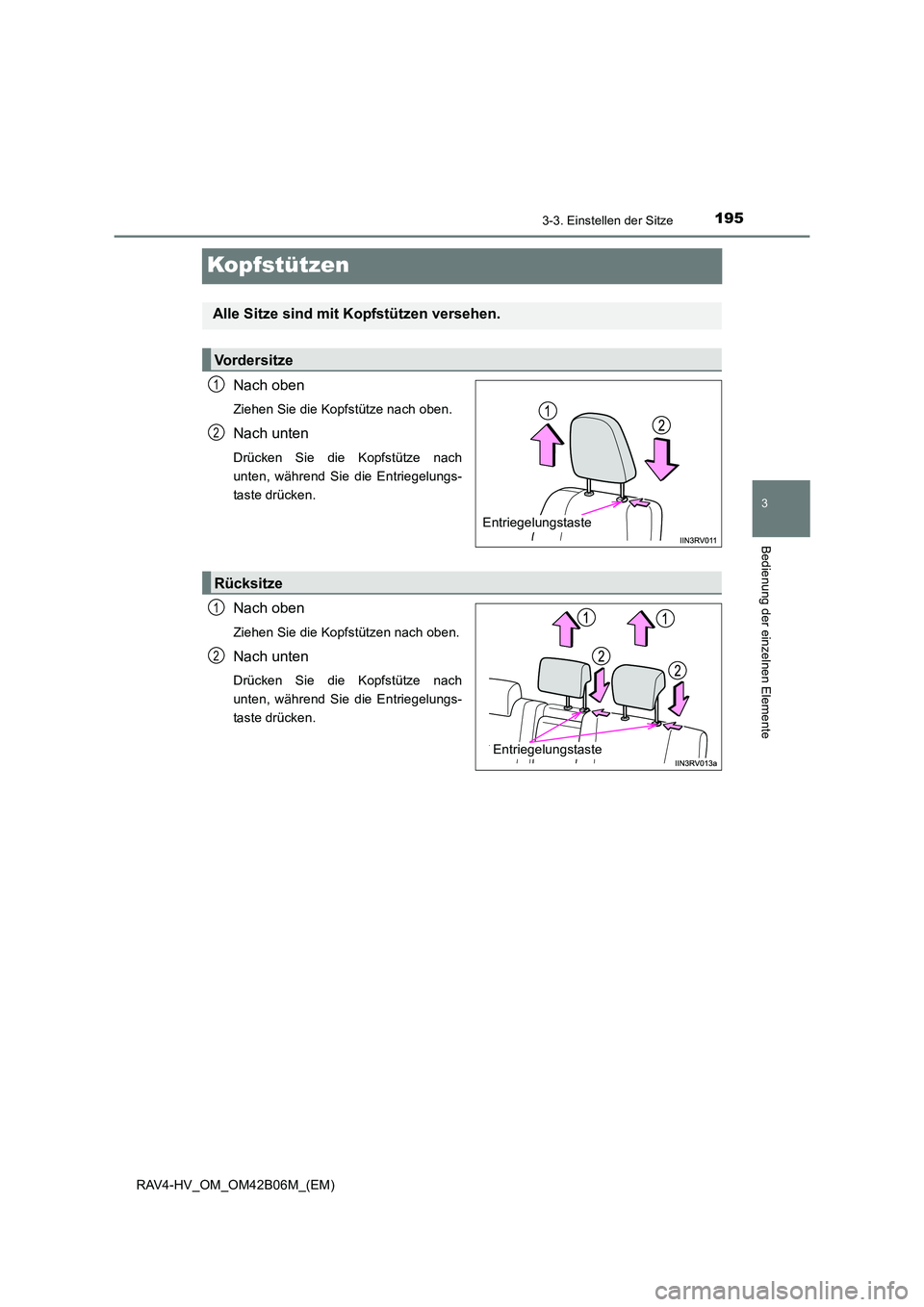

Kopfstützen
Nach oben
Ziehen Sie die Kopfstütze nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Alle Sitze sind mit Kopfstützen versehen.
Vordersitze
Entriegelungstaste
1
2
Rücksitze
Entriegelungstaste
1
2

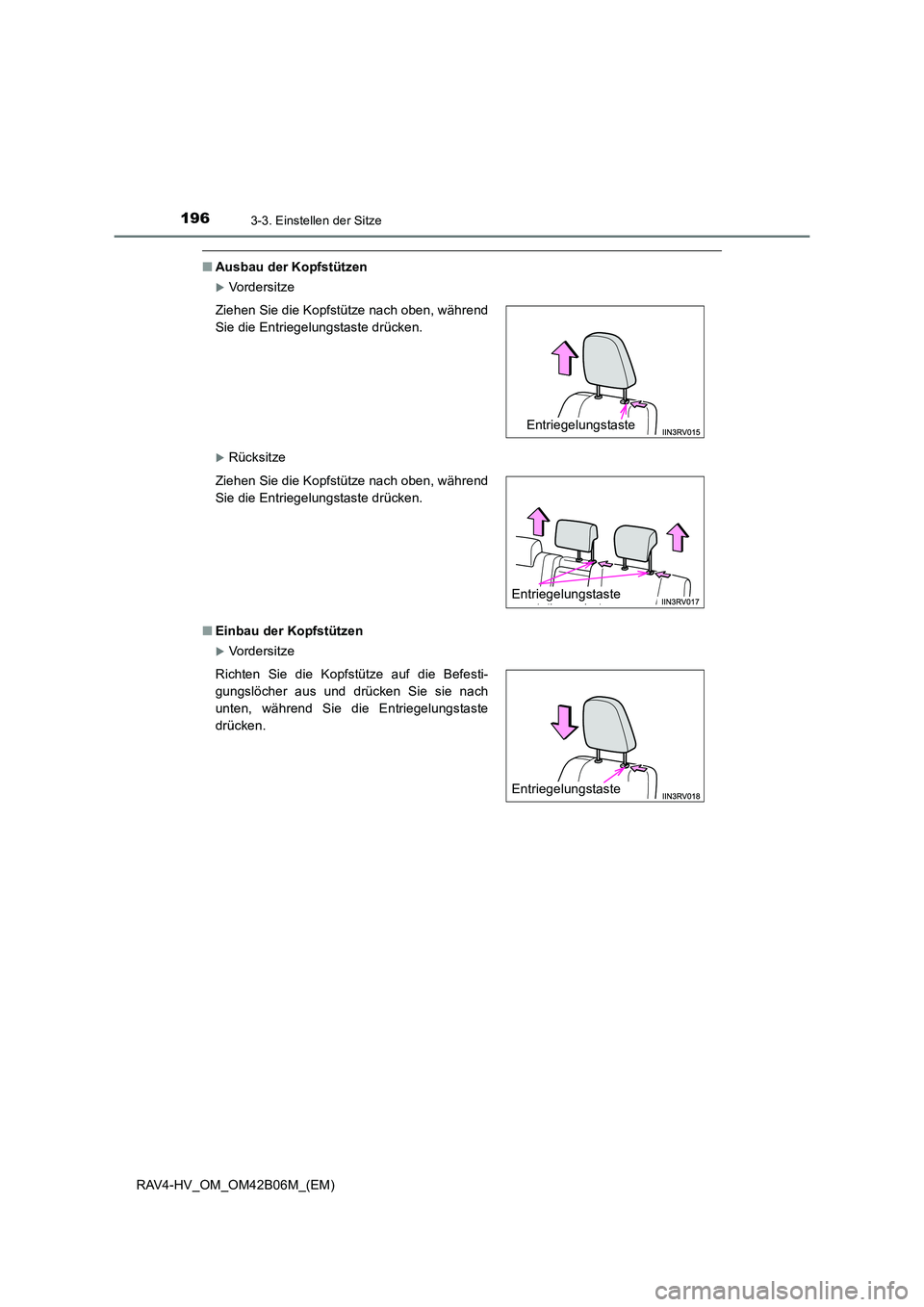

1963-3. Einstellen der Sitze
RAV4-HV_OM_OM42B06M_(EM)
■Ausbau der Kopfstützen
XVo rd e rs i tz e
XRücksitze
■ Einbau der Kopfstützen
XVo rd e rs i tz e
Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Richten Sie die Kopfstütze auf die Befesti-
gungslöcher aus und drücken Sie sie nach
unten, während Sie die Entriegelungstaste
drücken.
Entriegelungstaste
Entriegelungstaste
Entriegelungstaste

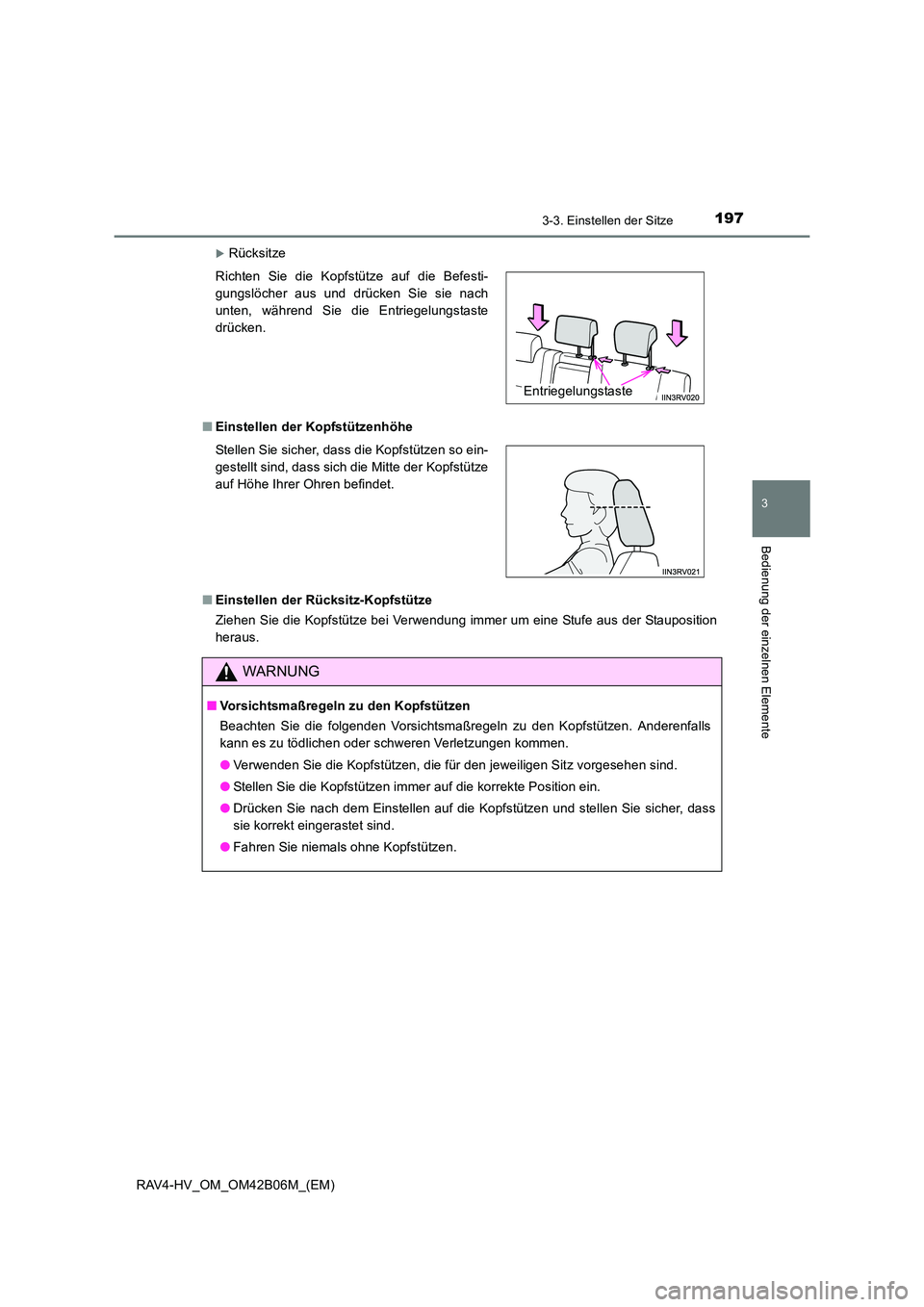

1973-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
XRücksitze
■ Einstellen der Kopfstützenhöhe
■ Einstellen der Rücksitz-Kopfstütze
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus. Richten Sie die Kopfstütze auf die Befesti-
gungslöcher aus und drücken Sie sie nach
unten, während Sie die Entriegelungstaste
drücken.
Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstütze
auf Höhe Ihrer Ohren befindet.
WARNUNG
■Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu tödlichen oder schweren Verletzungen kommen.
●Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
● Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
● Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
● Fahren Sie niemals ohne Kopfstützen.
Entriegelungstaste

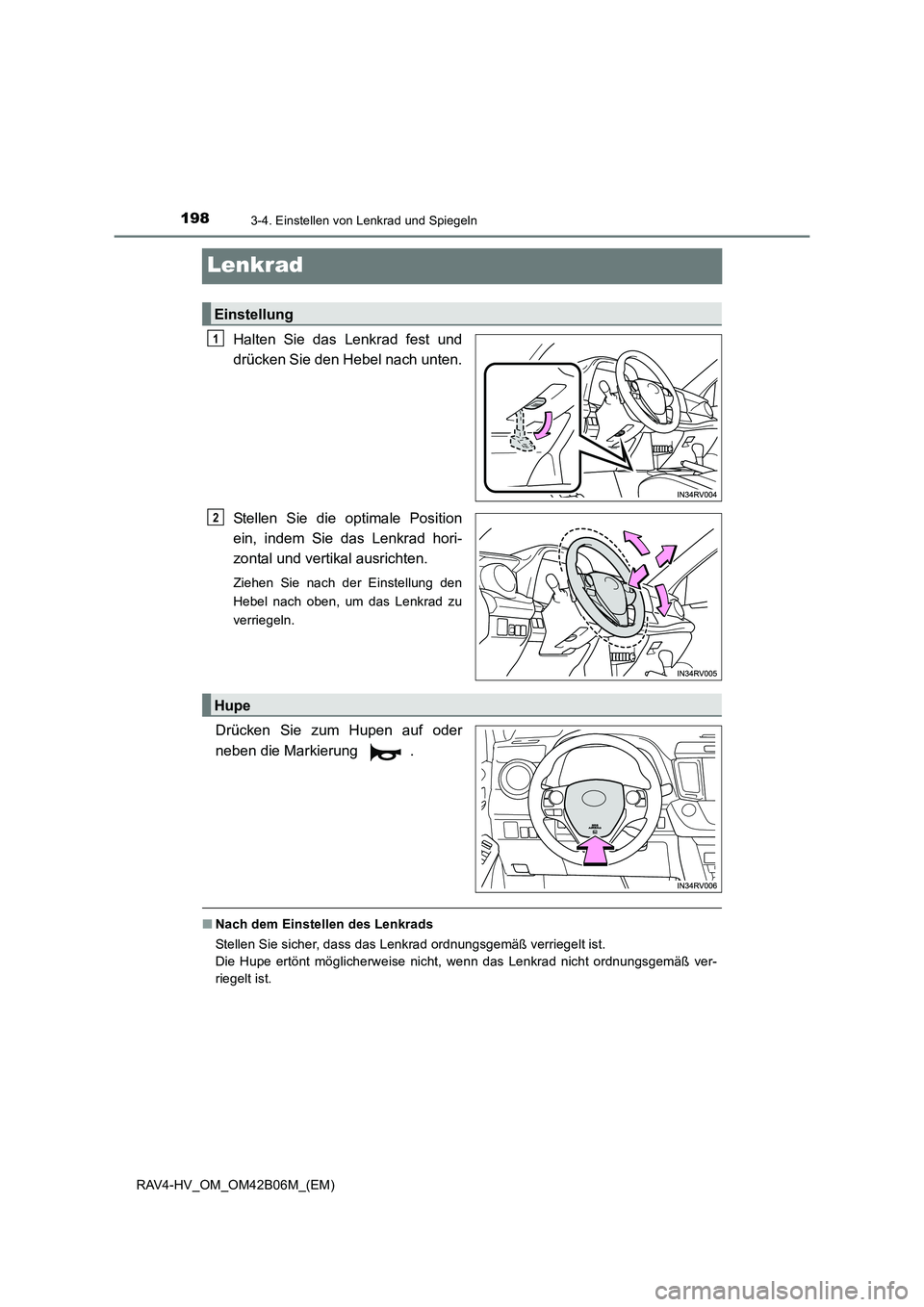

1983-4. Einstellen von Lenkrad und Spiegeln
RAV4-HV_OM_OM42B06M_(EM)
Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Stellen Sie die optimale Position
ein, indem Sie das Lenkrad hori-
zontal und vertikal ausrichten.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Drücken Sie zum Hupen auf oder
neben die Markierung .
■Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Die Hupe ertönt möglicherweise nicht, wenn das Lenkrad nicht ordnungsgemäß ver-
riegelt ist.
Einstellung
1
2
Hupe

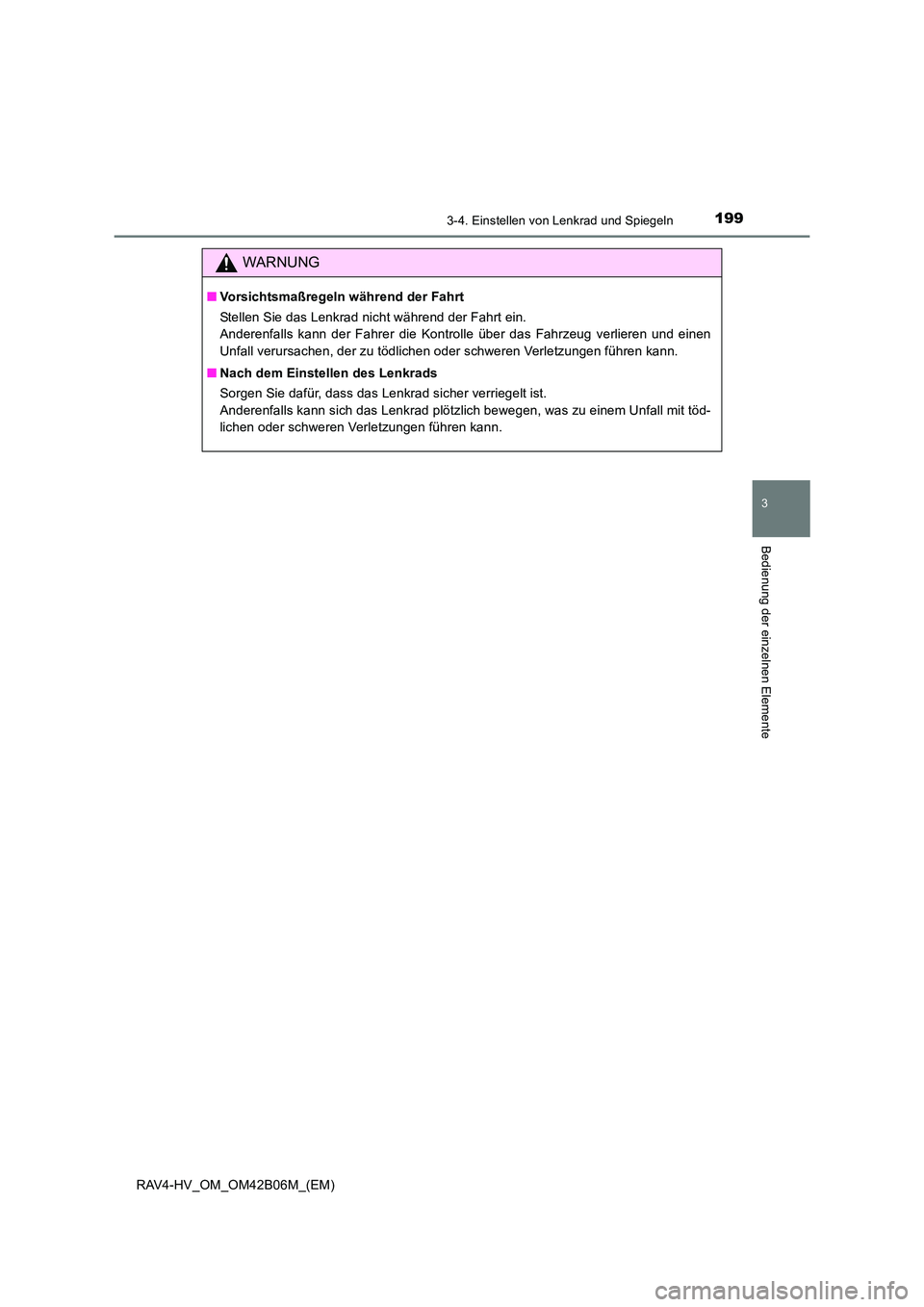

1993-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
RAV4-HV_OM_OM42B06M_(EM)
WARNUNG
■Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu tödlichen oder schweren Verletzungen führen kann.
■ Nach dem Einstellen des Lenkrads
Sorgen Sie dafür, dass das Lenkrad sicher verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall mit töd-
lichen oder schweren Verletzungen führen kann.

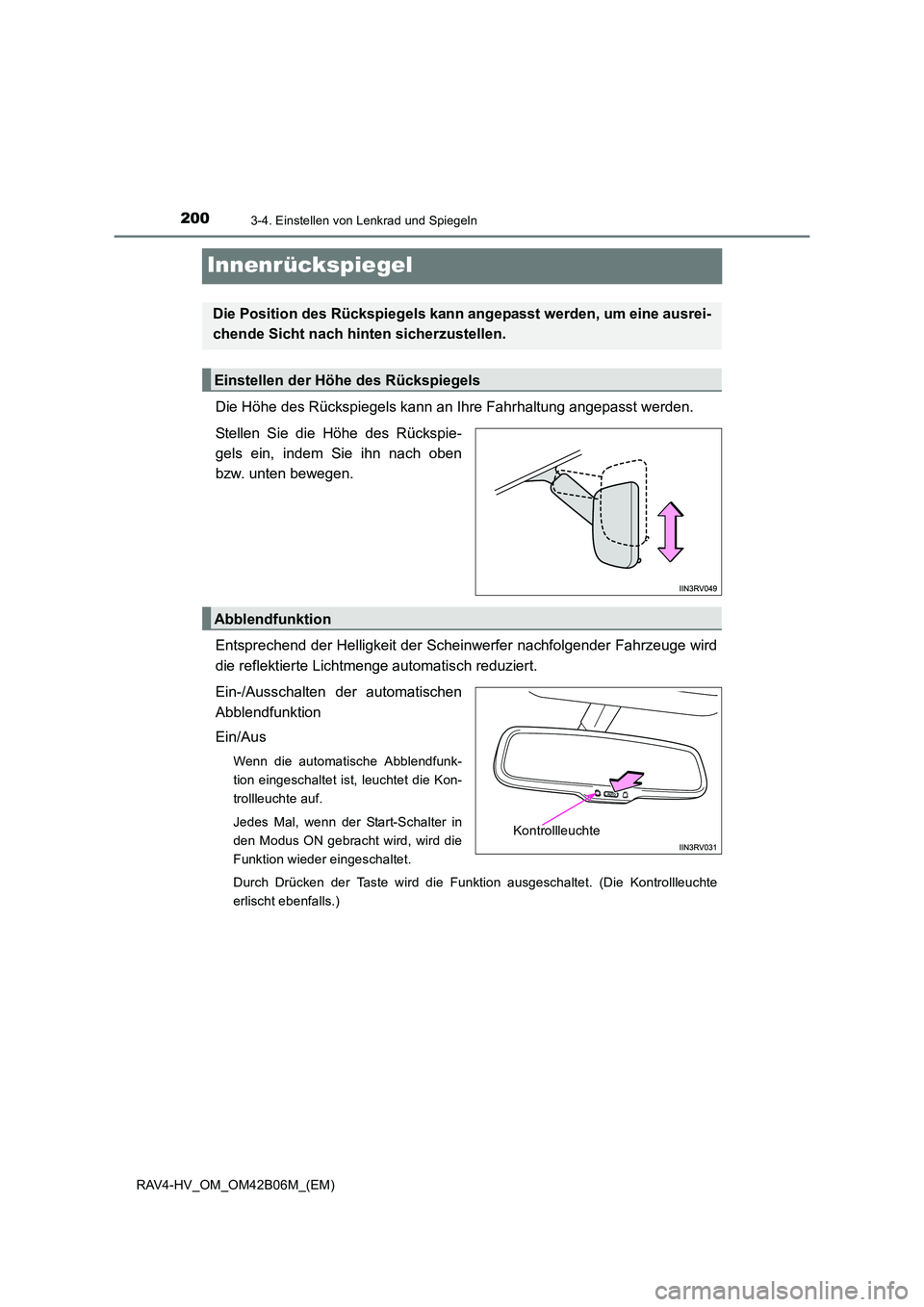

2003-4. Einstellen von Lenkrad und Spiegeln
RAV4-HV_OM_OM42B06M_(EM)
Innenrückspiegel
Die Höhe des Rückspiegels kann an Ihre Fahrhaltung angepasst werden.
Stellen Sie die Höhe des Rückspie-
gels ein, indem Sie ihn nach oben
bzw. unten bewegen.
Entsprechend der Helligkeit der Scheinwerfer nachfolgender Fahrzeuge wird
die reflektierte Lichtmenge automatisch reduziert.
Ein-/Ausschalten der automatischen
Abblendfunktion
Ein/Aus
Wenn die automatische Abblendfunk-
tion eingeschaltet ist, leuchtet die Kon-
trollleuchte auf.
Jedes Mal, wenn der Start-Schalter in
den Modus ON gebracht wird, wird die
Funktion wieder eingeschaltet.
Durch Drücken der Taste wird die Funktion ausgeschaltet. (Die Kontrollleuchte
erlischt ebenfalls.)
Die Position des Rückspiegels kann an gepasst werden, um eine ausrei-
chende Sicht nach hinten sicherzustellen.
Einstellen der Höhe des Rückspiegels
Abblendfunktion
Kontrollleuchte
