Page 331 of 588

3314-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

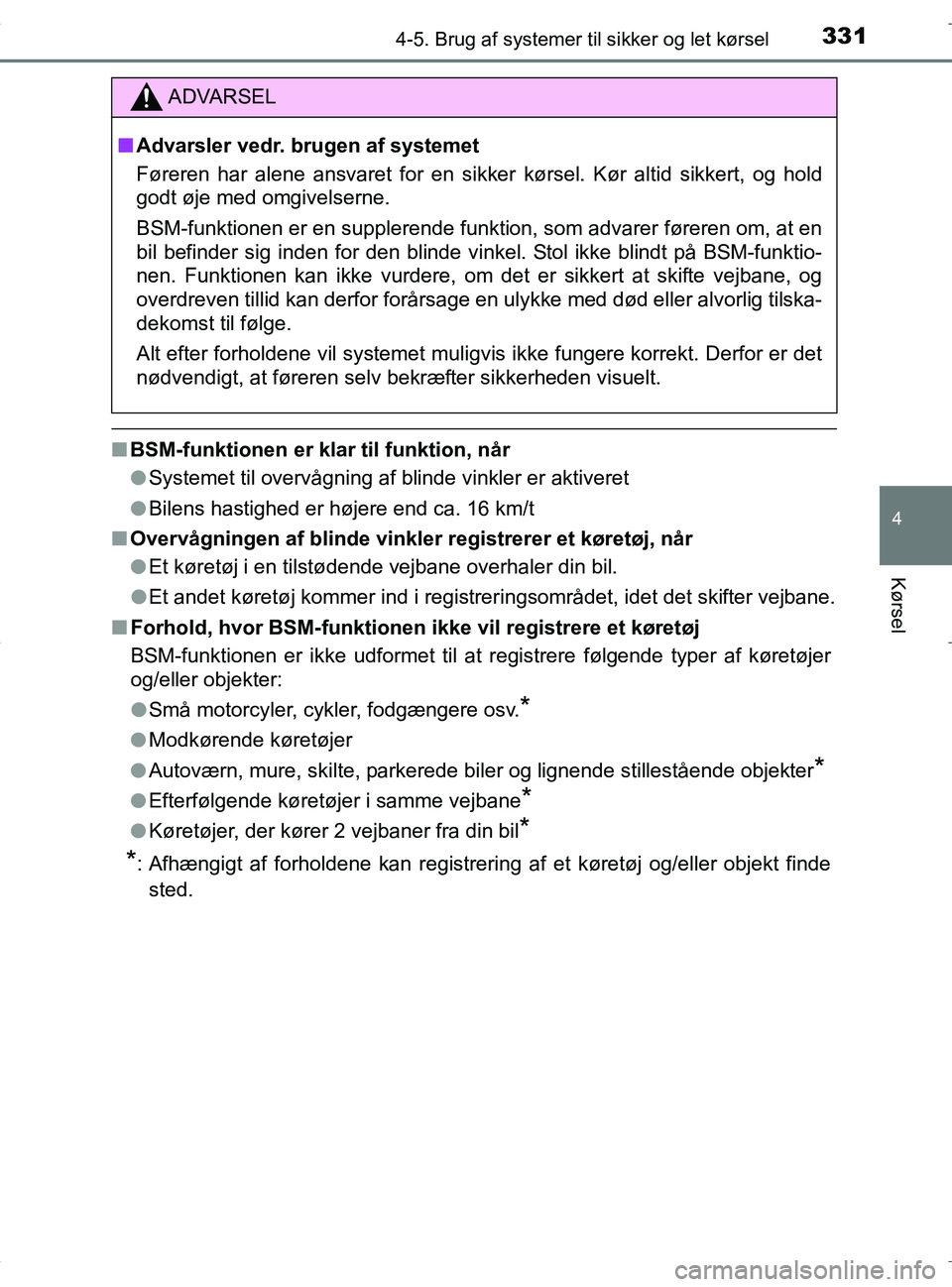

nBSM-funktionen er klar til funktion, når
lSystemet til overvågning af blinde vinkler er aktiveret
l Bilens hastighed er højere end ca. 16 km/t
n Overvågningen af blinde vinkler registrerer et køretøj, når
lEt køretøj i en tilstødende vejbane overhaler din bil.
l Et andet køretøj kommer ind i registreri ngsområdet, idet det skifter vejbane.
n Forhold, hvor BSM-funktionen ikke vil registrere et køretøj
BSM-funktionen er ikke udformet til at re gistrere følgende typer af køretøjer
og/eller objekter:
l Små motorcyler, cykler, fodgængere osv.
*
lModkørende køretøjer
l Autoværn, mure, skilte, parkerede biler og lignende stillestående objekter
*
lEfterfølgende køretøjer i samme vejbane*
lKøretøjer, der kører 2 vejbaner fra din bil*
*
: Afhængigt af forholdene kan registrering af et køretøj og/eller objekt finde
sted.
ADVARSEL
n Advarsler vedr. brugen af systemet
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
BSM-funktionen er en supplerende funktion, som advarer føreren om, at en
bil befinder sig inden for den blinde vinkel. Stol ikke blindt på BSM-funktio-
nen. Funktionen kan ikke vurdere, om det er sikkert at skifte vejbane, og
overdreven tillid kan derfor forårsage en ulykke med død eller alvorlig tilska-
dekomst til følge.
Alt efter forholdene vil systemet muligvis ikke fungere korrekt. Derfor er det
nødvendigt, at føreren selv bekræfter sikkerheden visuelt.
OM42B04DK.book Page 331 Wedne sday, September 21, 2016 9:33 AM
Page 332 of 588

3324-5. Brug af systemer til sikker og let kørsel
OM42B04DKn

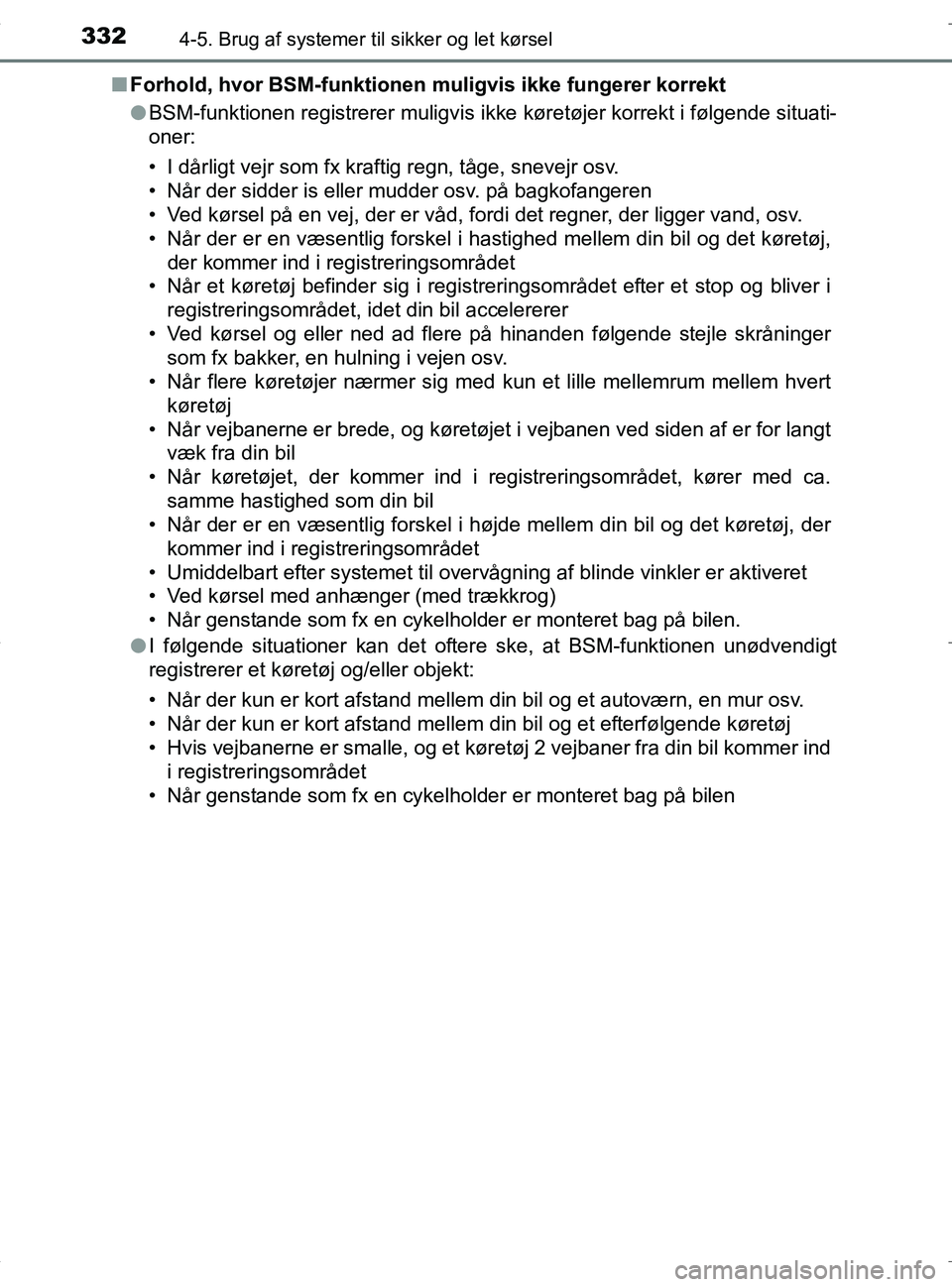

Forhold, hvor BSM-funktionen muligvis ikke fungerer korrekt
l BSM-funktionen registrerer muligvis ikke køretøjer korrekt i følgende situati-
oner:
• I dårligt vejr som fx kraftig regn, tåge, snevejr osv.
• Når der sidder is eller mudder osv. på bagkofangeren
• Ved kørsel på en vej, der er våd, fordi det regner, der ligger vand, osv.
• Når der er en væsentlig forskel i hastighed mellem din bil og det køretøj, der kommer ind i registreringsområdet
• Når et køretøj befinder sig i registre ringsområdet efter et stop og bliver i
registreringsområdet, idet din bil accelererer
• Ved kørsel og eller ned ad flere på hinanden følgende stejle skr\
Ã¥ninger
som fx bakker, en hulning i vejen osv.
• Når flere køretøjer nærmer sig med kun et lille mellemrum mellem hvert
køretøj
• Når vejbanerne er brede, og køretøjet i vejbanen ved siden af er for langt væk fra din bil
• Når køretøjet, der kommer ind i registreringsområdet, kører med ca.
samme hastighed som din bil
• Når der er en væsentlig forskel i hø jde mellem din bil og det køretøj, der
kommer ind i registreringsområdet
• Umiddelbart efter systemet til overvågning af blinde vinkler er aktiveret
• Ved kørsel med anhænger (med trækkrog)
• Når genstande som fx en cykelholder er monteret bag på bilen.
l I følgende situationer kan det oftere ske, at BSM-funktionen unødvendigt
registrerer et køretøj og/eller objekt:
• Når der kun er kort afstand mellem din bil og et autoværn, en mur osv.
• Når der kun er kort afstand mellem din bil og et efterfølgende køretøj
• Hvis vejbanerne er smalle, og et køretøj 2 vejbaner fra din bil kommer ind
i registreringsområdet
• Når genstande som fx en cykelholder er monteret bag på bilen
OM42B04DK.book Page 332 Wedne sday, September 21, 2016 9:33 AM
Page 333 of 588

3334-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
Funktionen til advarsel om krydsend e trafik bag bilen fungerer, når
bilen er i bakgear. Funktionen kan registrere andre køretøjer, der nær-
mer sig fra højre eller venstre bag bilen. Den anvender radarsensorer
til at advare føreren om det andet køretøjs tilstedeværelse ved at
blinke med sidespejl-indikatorerne og lade en summer lyde.
Advarsel om krydsende trafik bag bilen
Biler, der nærmer sig Registreringsområder12
ADVARSEL
nAdvarsler vedr. brugen af systemet
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
Funktionen til advarsel om krydsende trafik bag bilen er kun en hjælpefunk-
tion og ikke en erstatning for forsigtig kørsel. Føreren skal være forsigtig
under bakning, også ved brug af funktionen til advarsel om krydsende trafik
bag bilen. Det er nødvendigt, at fører en selv kontrollerer området bag bilen
visuelt og bekræfter, at der ikke er nogen fodgængere, andre køretøjer osv.,
inden der bakkes. Undladelse heraf kan medføre døden eller alvorlige kvæ-
stelser.
Alt efter forholdene vil systemet muligvis ikke fungere korrekt. Derfor er det
nødvendigt, at føreren selv bekræfter sikkerheden visuelt.
OM42B04DK.book Page 333 Wedne sday, September 21, 2016 9:33 AM
Page 334 of 588

3344-5. Brug af systemer til sikker og let kørsel
OM42B04DK

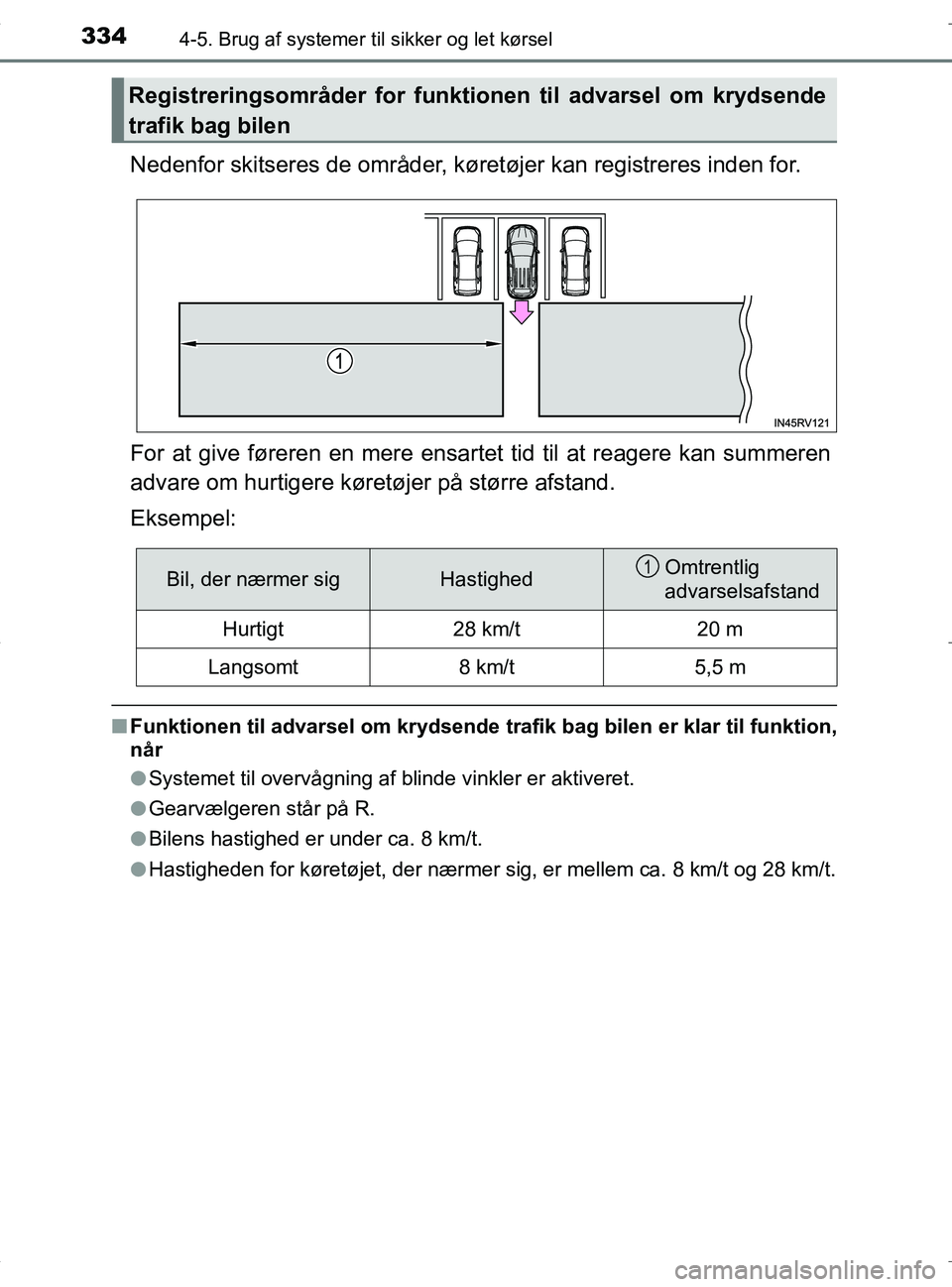

Nedenfor skitseres de områder, køretøjer kan registreres inden for.
For at give føreren en mere ensartet tid til at reagere kan summeren
advare om hurtigere køretøjer på større afstand.
Eksempel:
nFunktionen til advarsel om krydsende tr afik bag bilen er klar til funktion,
når
l Systemet til overvågning af blinde vinkler er aktiveret.
l Gearvælgeren står på R.
l Bilens hastighed er under ca. 8 km/t.
l Hastigheden for køretøjet, der nærmer sig, er mellem ca. 8 km/t og 28 km/t.
Registreringsområder for funktionen til advarsel om krydsende
trafik bag bilen
Bil, der nærmer sigHastighedOmtrentlig
advarselsafstand
Hurtigt28 km/t20 m
Langsomt8 km/t5,5 m
1
OM42B04DK.book Page 334 Wedne sday, September 21, 2016 9:33 AM
Page 335 of 588

3354-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DKn
Forhold, hvor funktionen til advarsel om krydsende trafik bag bilen ikke
vil registrere et køretøj
Funktionen til advarsel om krydsende trafik bag bilen er ikke udformet til at
registrere følgende typer af køretøjer og/eller objekter.
l Små motorcyler, cykler, fodgængere osv.
*
lKøretøjer, der nærmer sig direkte bagfra
l Autoværn, mure, skilte, parkerede biler og lignende stillestående objekter
*
lKøretøjer, der bevæger sig væk fra din bil
l Biler, der nærmer sig fra parkeringsbåsene ved siden af din bil
*
lBiler, der bakker ind i parkeringsbåsen ved siden af din bil*
*
: Afhængigt af forholdene kan registrering af et køretøj og/eller objekt finde
sted.
n Forhold, hvor funktionen til advarsel om krydsende trafik bag bilen
muligvis ikke fungerer korrekt
Funktionen til advarsel om krydsende trafik bag bilen registrerer muligvis ikke
køretøjer korrekt i følgende situationer:
l Når der sidder is eller muddder osv. på bagkofangeren
l I dårligt vejr som fx kraftig regn, tåge, snevejr osv.
l Når der nærmer sig flere biler uden afbrydelse
l Parkering med lille udsynsvinkel
l Når et køretøj nærmer sig med høj hastighed
l Ved parkering på en stejl stigning, som fx bakker, en hulning i vejen osv.
l Umiddelbart efter systemet til overvågning af blinde vinkler er aktiveret
l Umiddelbart efter hybridsystemet er startet med systemet til overvågning af
blinde vinkler aktiveret
l Ved kørsel med anhænger
l Køretøjer, som sensorerne på grund af
forhindringer ikke kan registrere
OM42B04DK.book Page 335 Wedne sday, September 21, 2016 9:33 AM
Page 336 of 588

3364-5. Brug af systemer til sikker og let kørsel
OM42B04DK

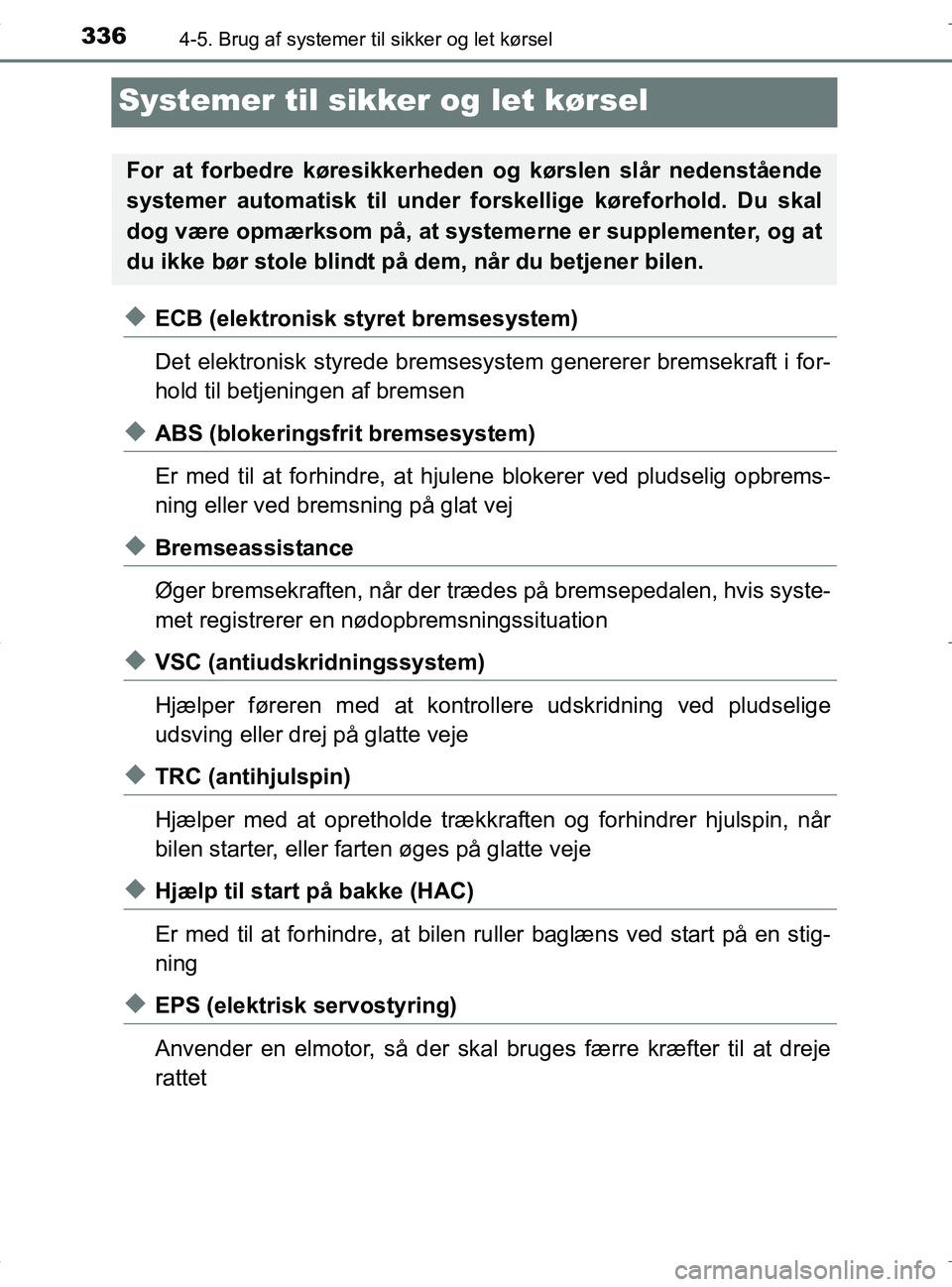

Systemer til sikker og let kørsel
uECB (elektronisk styret bremsesystem)
Det elektronisk styrede bremsesyst em genererer bremsekraft i for-
hold til betjeningen af bremsen
uABS (blokeringsfrit bremsesystem)
Er med til at forhindre, at hjul ene blokerer ved pludselig opbrems-
ning eller ved bremsning på glat vej
uBremseassistance
Øger bremsekraften, når der trædes på bremsepedalen, hvis syste-
met registrerer en nødopbremsningssituation
uVSC (antiudskridningssystem)
Hjælper føreren med at kontro llere udskridning ved pludselige
udsving eller drej på glatte veje
uTRC (antihjulspin)
Hjælper med at opretholde trækkraften og forhindrer hjulspin, når
bilen starter, eller farten øges på glatte veje
uHjælp til start på bakke (HAC)
Er med til at forhindre, at bilen ruller baglæns ved start på en stig-
ning
uEPS (elektrisk servostyring)
Anvender en elmotor, så der skal bruges færre kræfter til at dreje
rattet
For at forbedre køresikkerheden og kørslen slår nedenstående
systemer automatisk til under fo rskellige køreforhold. Du skal
dog være opmærksom på, at systemerne er supplementer, og at
du ikke bør stole blindt på dem, når du betjener bilen.
OM42B04DK.book Page 336 Wedne sday, September 21, 2016 9:33 AM
Page 337 of 588

3374-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

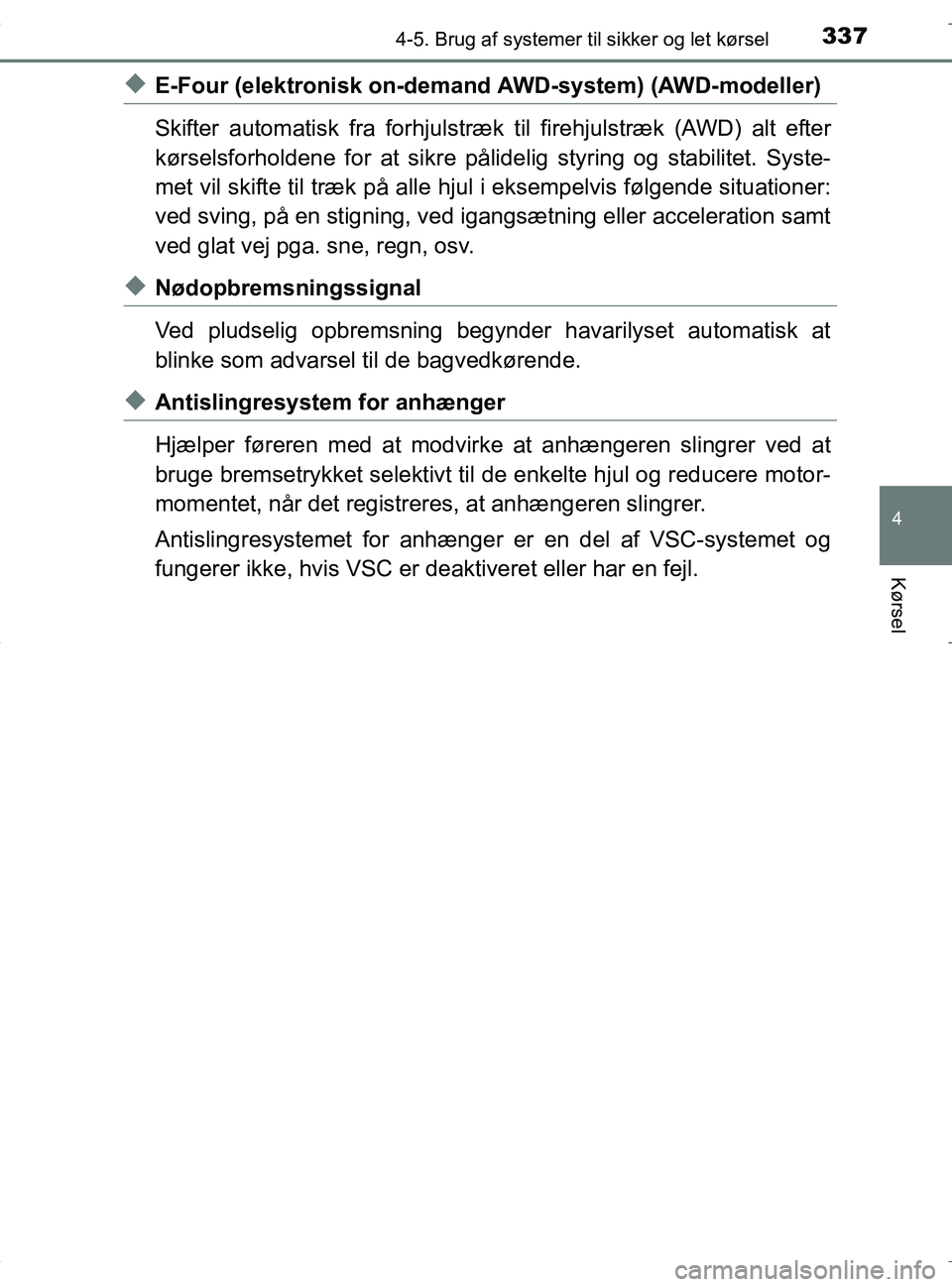

uE-Four (elektronisk on-demand AWD-system) (AWD-modeller)
Skifter automatisk fra forhjulstræk til firehjulstræk (AWD) alt efter
kørselsforholdene for at sikre pålid elig styring og stabilitet. Syste-
met vil skifte til træk på alle hjul i eksempelvis følgende situationer:
ved sving, på en stigning, ved igangsætning eller acceleration samt
ved glat vej pga. sne, regn, osv.
uNødopbremsningssignal
Ved pludselig opbremsning begynder havarilyset automatisk at
blinke som advarsel til de bagvedkørende.
uAntislingresystem for anhænger
Hjælper føreren med at modvirke at anhængeren slingrer ved at
bruge bremsetrykket selektivt til de enkelte hjul og reducere motor-
momentet, når det registreres, at anhængeren slingrer.
Antislingresystemet for anhænger er en del af VSC-systemet og
fungerer ikke, hvis VSC er deaktiveret eller har en fejl.
OM42B04DK.book Page 337 Wedne sday, September 21, 2016 9:33 AM
Page 338 of 588

3384-5. Brug af systemer til sikker og let kørsel
OM42B04DK

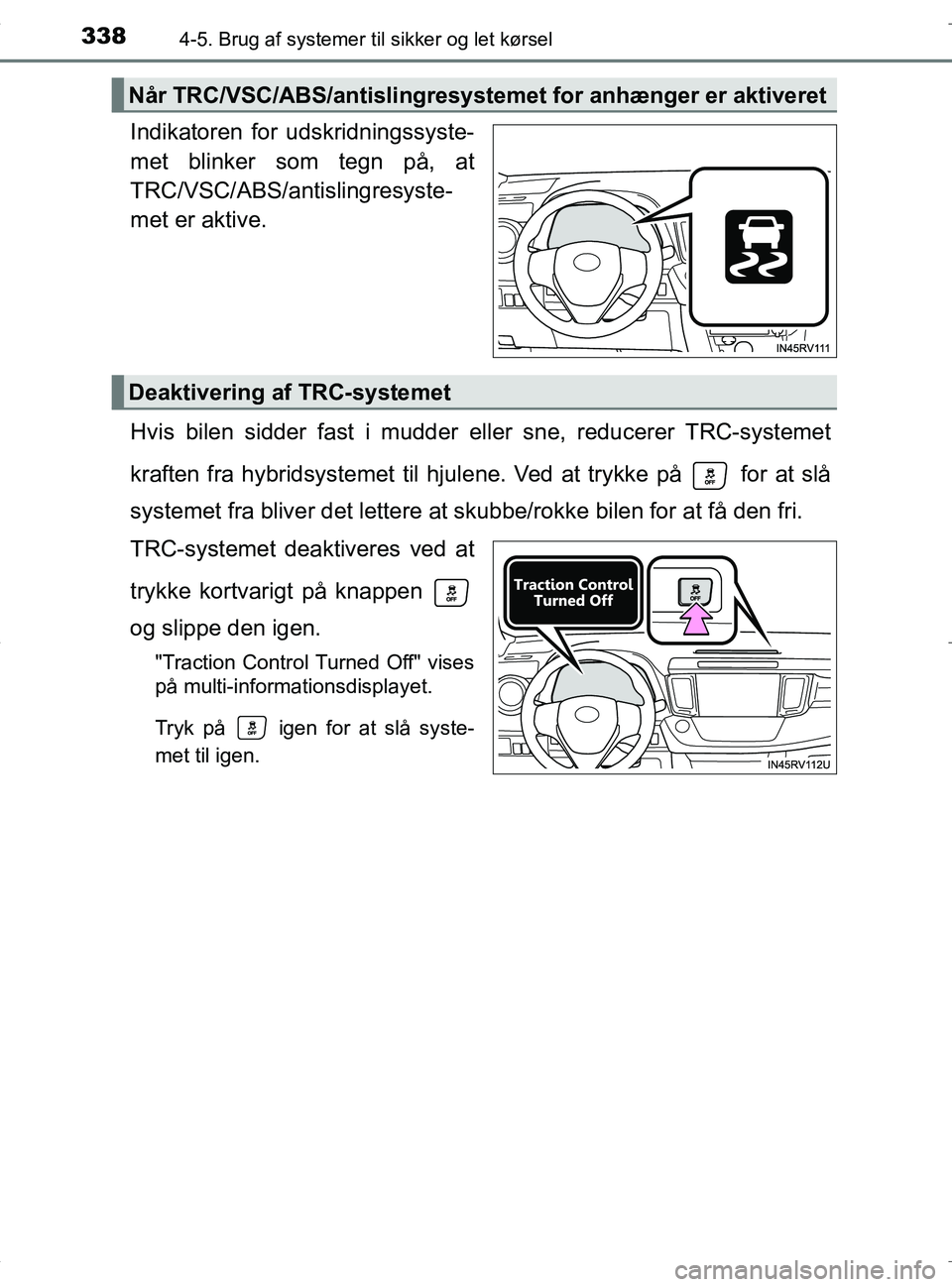

Indikatoren for udskridningssyste-
met blinker som tegn på, at
TRC/VSC/ABS/antislingresyste-
met er aktive.
Hvis bilen sidder fast i mudder eller sne, reducerer TRC-systemet
kraften fra hybridsystemet til hjule ne. Ved at trykke på for at slå
systemet fra bliver det lettere at skubbe/rokke bilen for at få den fri.
TRC-systemet deaktiveres ved at
trykke kortvarigt på knappen
og slippe den igen.
"Traction Control Turned Off" vises
på multi-informationsdisplayet.
Tryk på igen for at slå syste-
met til igen.
Når TRC/VSC/ABS/antislingresystem et for anhænger er aktiveret
Deaktivering af TRC-systemet
OM42B04DK.book Page 338 Wednesday, September 21, 2016 9:33 AM
Page 339 of 588

3394-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

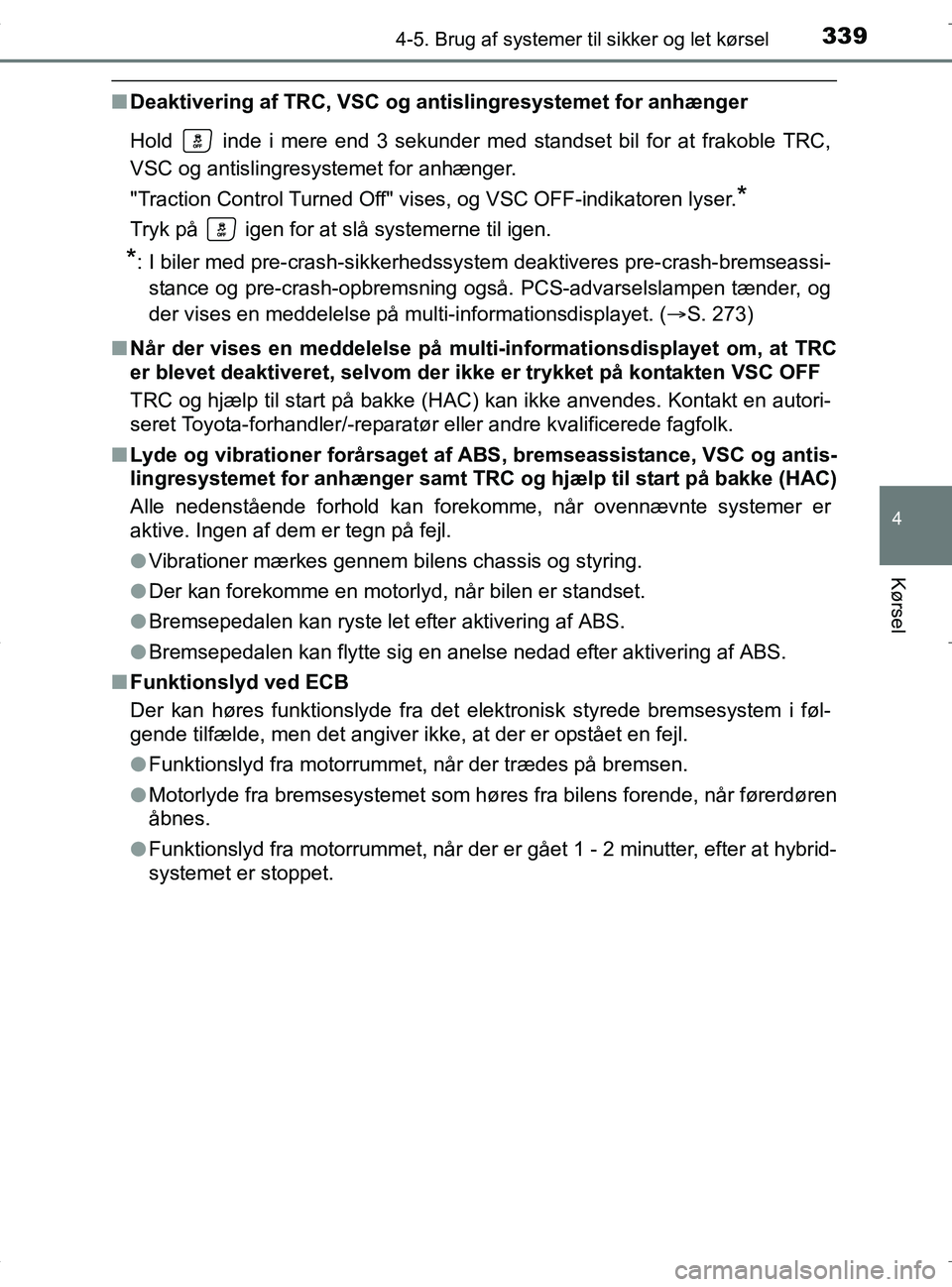

nDeaktivering af TRC, VSC og an tislingresystemet for anhænger
Hold inde i mere end 3 sekunder med standset bil for at frakoble TRC,
VSC og antislingresystemet for anhænger.
"Traction Control Turned Off" vises, og VSC OFF-indikatoren lyser.
*
Tryk på igen for at slå systemerne til igen.
*: I biler med pre-crash-sikkerhedssyste m deaktiveres pre-crash-bremseassi-
stance og pre-crash-opbremsning også. PCS-advarselslampen tænder, og
der vises en meddelelse på multi-informationsdisplayet. ( S. 273)
n Når der vises en meddelelse på multi-informationsdisplayet om, at TRC
er blevet deaktiveret, selvom der i kke er trykket på kontakten VSC OFF
TRC og hjælp til start på bakke (HAC) kan ikke anvendes. Kontakt en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Lyde og vibrationer forårsaget af ABS, bremseassistance, VSC og antis-
lingresystemet for anhænger samt TRC og hjælp til start på bakke (HAC)
Alle nedenstående forhold kan forekomme, når ovennævnte systeme\
r er
aktive. Ingen af dem er tegn på fejl.
l Vibrationer mærkes gennem bilens chassis og styring.
l Der kan forekomme en motorlyd, når bilen er standset.
l Bremsepedalen kan ryste let efter aktivering af ABS.
l Bremsepedalen kan flytte sig en anelse nedad efter aktivering af ABS.
n Funktionslyd ved ECB
Der kan høres funktionslyde fra det el ektronisk styrede bremsesystem i føl-
gende tilfælde, men det angiver ikke, at der er opstået en fejl.
l Funktionslyd fra motorrummet, når der trædes på bremsen.
l Motorlyde fra bremsesystemet som høres fra bilens forende, når førerdøren
Ã¥bnes.
l Funktionslyd fra motorrummet, når der er gået 1 - 2 minutter, efter at hybrid-
systemet er stoppet.
OM42B04DK.book Page 339 Wedne sday, September 21, 2016 9:33 AM

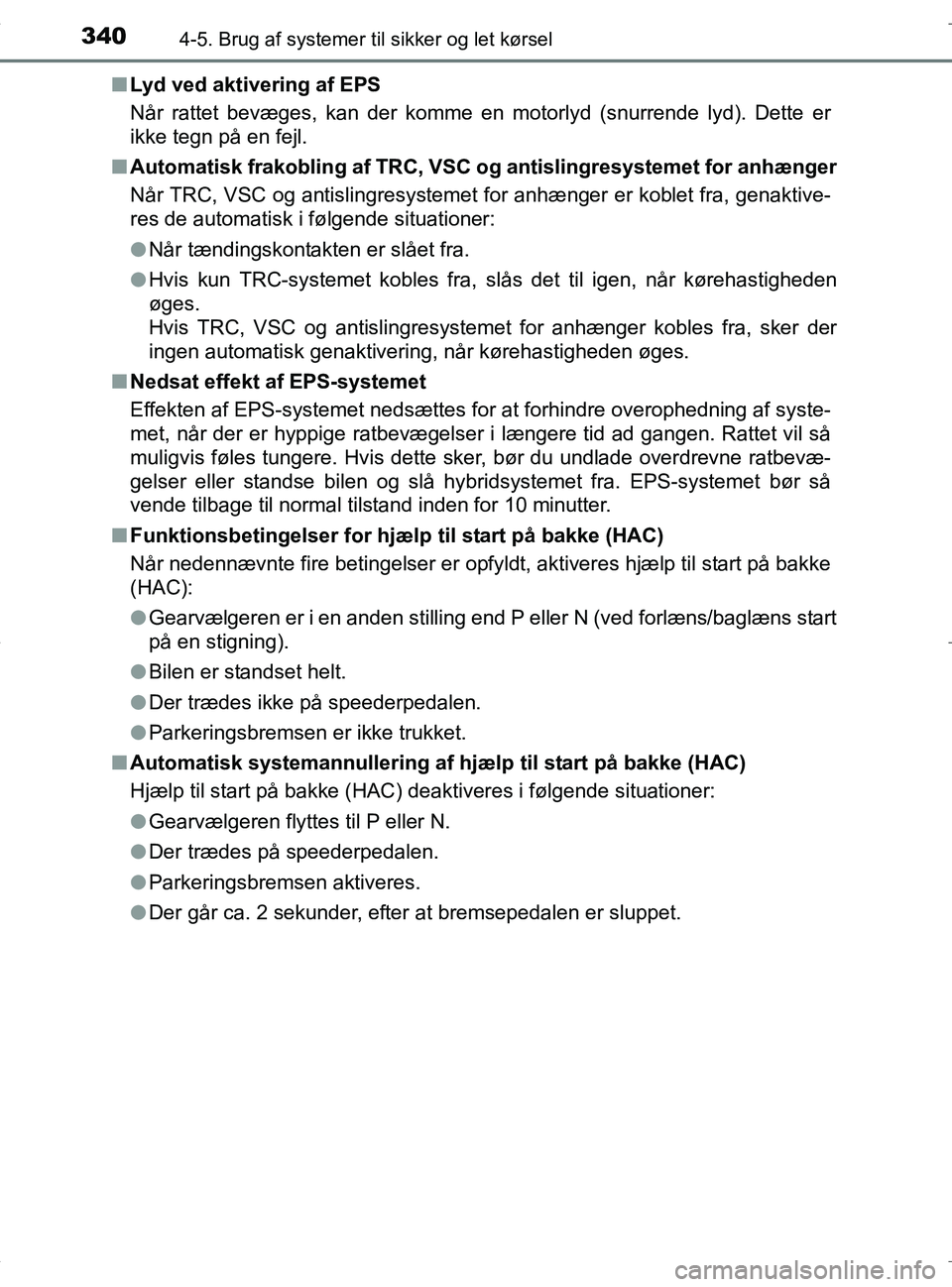

Page 340 of 588

3404-5. Brug af systemer til sikker og let kørsel
OM42B04DKn
Lyd ved aktivering af EPS
Når rattet bevæges, kan der komme en motorlyd (snurrende lyd). Dette er
ikke tegn på en fejl.
n Automatisk frakobling af TRC, VSC og antislingresystemet for anhænger
Når TRC, VSC og antislingresystemet for anhænger er koblet fra, genaktive-
res de automatisk i følgende situationer:
l Når tændingskontakten er slået fra.
l Hvis kun TRC-systemet kobles fra, slås det til igen, når kørehastigheden
øges.
Hvis TRC, VSC og antislingresystemet for anhænger kobles fra, sker der
ingen automatisk genaktivering, når kørehastigheden øges.
n Nedsat effekt af EPS-systemet
Effekten af EPS-systemet nedsættes for at forhindre overophedning af syste-
met, når der er hyppige ratbevægelser i længere tid ad gangen. Rattet vil så
muligvis føles tungere. Hvis dette sker, bør du undlade overdrevne ratbevæ-
gelser eller standse bilen og slå hybridsystemet fra. EPS-systemet bør så
vende tilbage til normal tilstand inden for 10 minutter.
n Funktionsbetingelser for hjælp til start på bakke (HAC)
Når nedennævnte fire betingelser er opfyldt, aktiveres hjælp til start på bakke
(HAC):
lGearvælgeren er i en anden stilling end P eller N (ved forlæns/baglæns start
på en stigning).
l Bilen er standset helt.
l Der trædes ikke på speederpedalen.
l Parkeringsbremsen er ikke trukket.
n Automatisk systemannullering af hjælp til start på bakke (HAC)
Hjælp til start på bakke (HAC) deaktiveres i følgende situationer:
lGearvælgeren flyttes til P eller N.
l Der trædes på speederpedalen.
l Parkeringsbremsen aktiveres.
l Der går ca. 2 sekunder, efter at bremsepedalen er sluppet.
OM42B04DK.book Page 340 Wedne sday, September 21, 2016 9:33 AM
