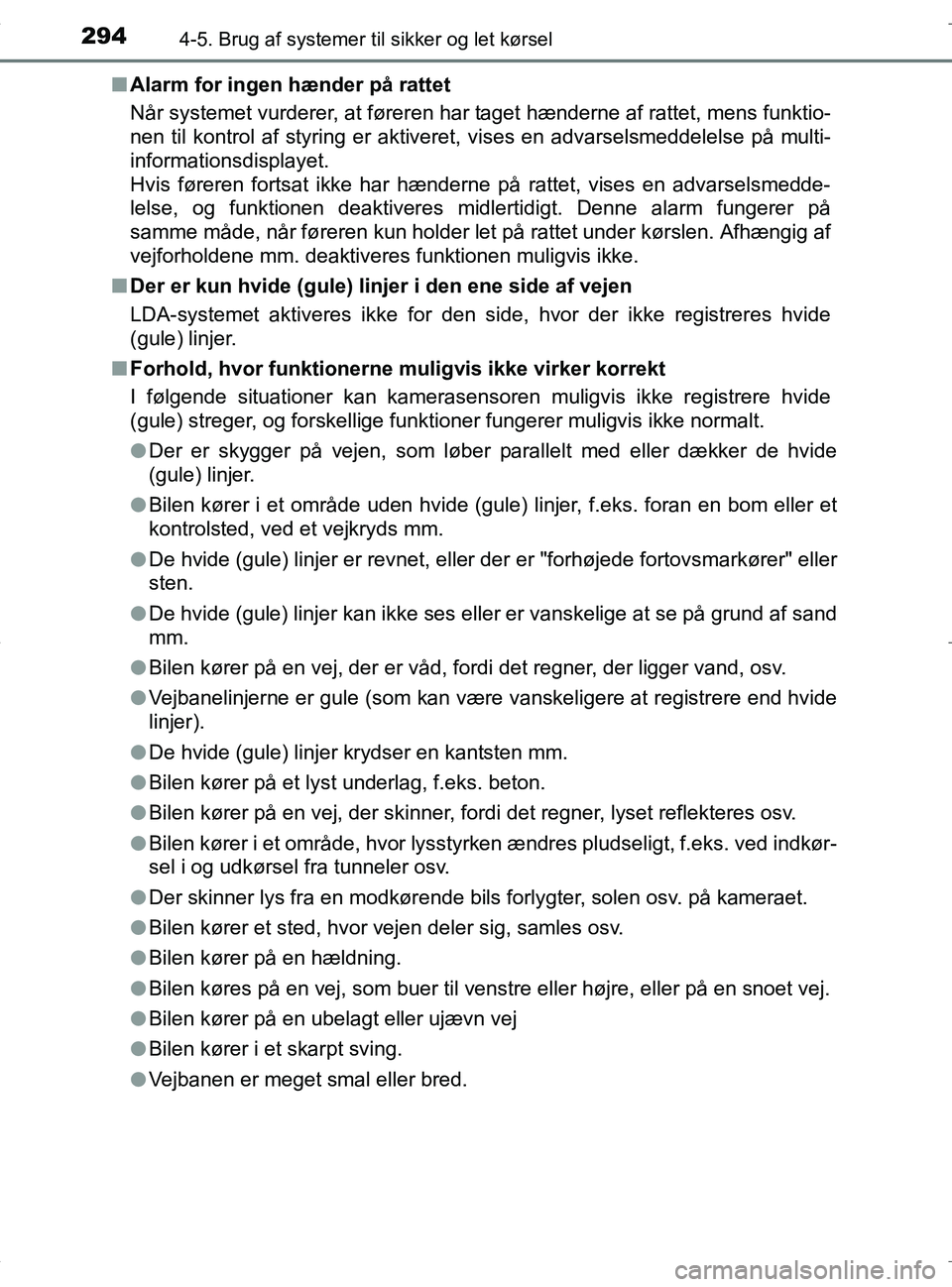

2944-5. Brug af systemer til sikker og let kørsel
OM42B04DKn
Alarm for ingen hænder på rattet
Når systemet vurderer, at føreren har taget hænderne af rattet, mens funktio-
nen til kontrol af styring er aktiveret, vises en advarselsmeddelelse på multi-
informationsdisplayet.
Hvis føreren fortsat ikke har hænderne på rattet, vises en advarselsmedde-
lelse, og funktionen deaktiveres midlertidigt. Denne alarm fungerer på
samme måde, når føreren kun holder let på rattet under kørslen. Afhængig af
vejforholdene mm. deaktiveres funktionen muligvis ikke.
n Der er kun hvide (gule) linjer i den ene side af vejen
LDA-systemet aktiveres ikke for den side, hvor der ikke registreres hvide
(gule) linjer.
n Forhold, hvor funktionerne muligvis ikke virker korrekt
I følgende situationer kan kamerasensoren muligvis ikke registrere hvide
(gule) streger, og forskellige funktioner fungerer muligvis ikke normalt.
lDer er skygger på vejen, som løber parallelt med eller dækker de hvide
(gule) linjer.
l Bilen kører i et område uden hvide (gule) linjer, f.eks. foran en bom eller et
kontrolsted, ved et vejkryds mm.
l De hvide (gule) linjer er revnet, eller der er "forhøjede fortovsmarkører" eller
sten.
l De hvide (gule) linjer kan ikke ses eller er vanskelige at se på grund af sand
mm.
l Bilen kører på en vej, der er våd, fordi det regner, der ligger vand, osv.
l Vejbanelinjerne er gule (som kan være vanskeligere at registrere end hvide
linjer).
l De hvide (gule) linjer krydser en kantsten mm.
l Bilen kører på et lyst underlag, f.eks. beton.
l Bilen kører på en vej, der skinner, fordi det regner, lyset reflekteres osv.
l Bilen kører i et område, hvor lysstyrken ændres pludseligt, f.eks. ved indkør-
sel i og udkørsel fra tunneler osv.
l Der skinner lys fra en modkørende bils forlygter, solen osv. på kameraet.
l Bilen kører et sted, hvor vejen deler sig, samles osv.
l Bilen kører på en hældning.
l Bilen køres på en vej, som buer til venstre eller højre, eller \
på en snoet vej.
l Bilen kører på en ubelagt eller ujævn vej
l Bilen kører i et skarpt sving.
l Vejbanen er meget smal eller bred.
OM42B04DK.book Page 294 Wedne sday, September 21, 2016 9:33 AM

2964-5. Brug af systemer til sikker og let kørsel
OM42B04DK

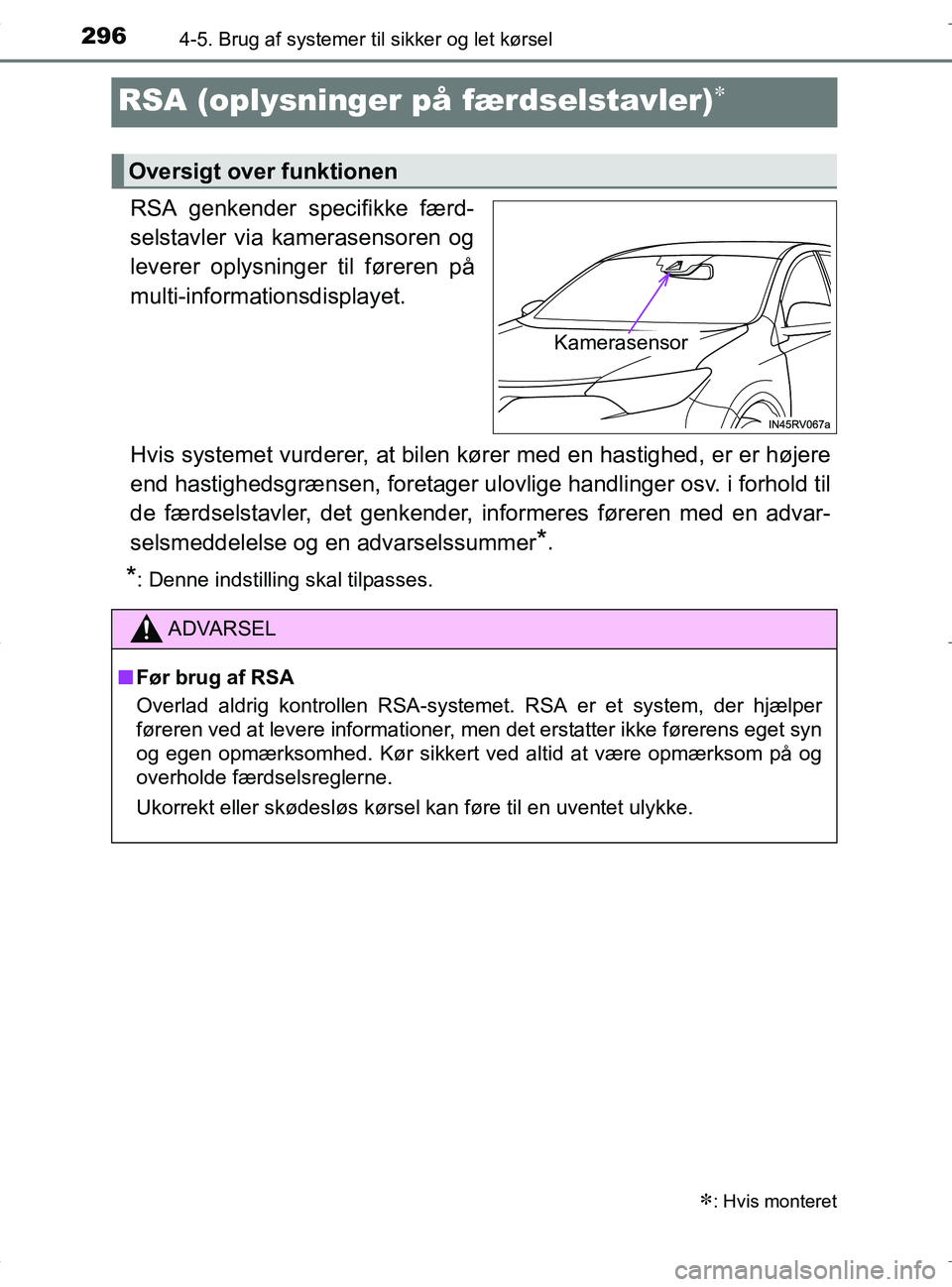

RSA (oplysninger på færdselstavler)
RSA genkender specifikke færd-
selstavler via kamerasensoren og
leverer oplysninger til føreren på
multi-informationsdisplayet.
Hvis systemet vurderer, at bilen kører med en hastighed, er er højere
end hastighedsgrænsen, foretager ulovlige handlinger osv. i forhold til
de færdselstavler, det genkender, informeres føreren med en advar-
selsmeddelelse og en advarselssummer
*.
*: Denne indstilling skal tilpasses.
: Hvis monteret
Oversigt over funktionen
Kamerasensor
ADVARSEL
nFør brug af RSA
Overlad aldrig kontrollen RSA-systemet. RSA er et system, der hjælper
føreren ved at levere informationer, men det erstatter ikke førerens eget syn
og egen opmærksomhed. Kør sikkert ved altid at være opmærksom på og
overholde færdselsreglerne.
Ukorrekt eller skødesløs kørsel kan føre til en uventet ulykke.
OM42B04DK.book Page 296 Wedne sday, September 21, 2016 9:33 AM

2974-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

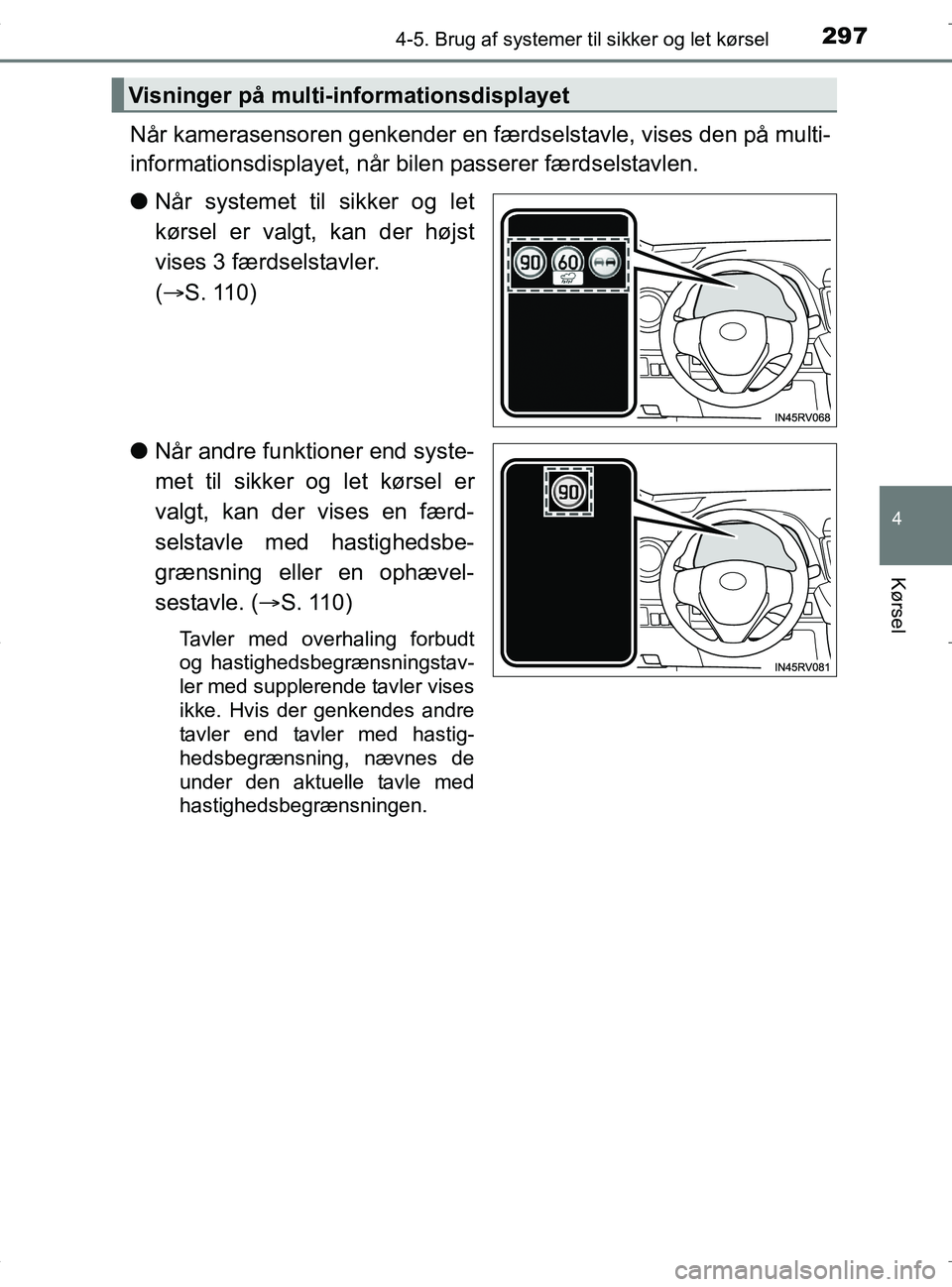

Når kamerasensoren genkender en færd selstavle, vises den på multi-
informationsdisplayet, når bilen passerer færdselstavlen.
l Når systemet til sikker og let
kørsel er valgt, kan der højst
vises 3 færdselstavler.
( S. 110)
l Når andre funktioner end syste-
met til sikker og let kørsel er
valgt, kan der vises en færd-
selstavle med hastighedsbe-
grænsning eller en ophævel-
sestavle. ( S. 110)
Tavler med overhaling forbudt
og hastighedsbegrænsningstav-
ler med supplerende tavler vises
ikke. Hvis der genkendes andre
tavler end tavler med hastig-
hedsbegrænsning, nævnes de
under den aktuelle tavle med
hastighedsbegrænsningen.
Visninger på multi-informationsdisplayet
OM42B04DK.book Page 297 Wedne sday, September 21, 2016 9:33 AM

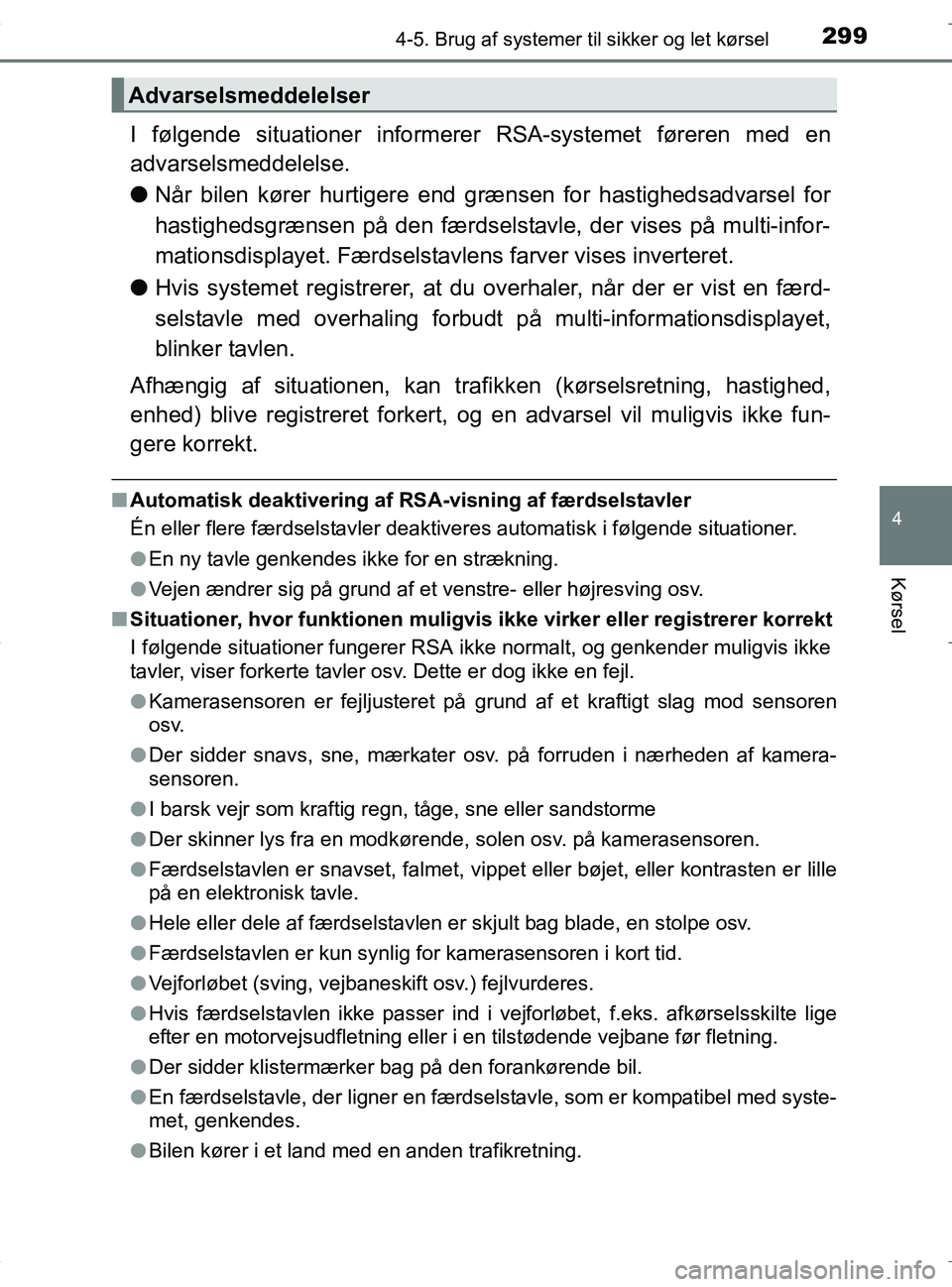

2994-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
I følgende situationer informerer RSA-systemet føreren med en
advarselsmeddelelse.
lNår bilen kører hurtigere end grænsen for hastighedsadvarsel for
hastighedsgrænsen på den færdselstavle, der vises på multi-infor-
mationsdisplayet. Færdselstavl ens farver vises inverteret.
l Hvis systemet registrere r, at du overhaler, når der er vist en færd-
selstavle med overhaling forbudt på multi-informationsdisplayet,
blinker tavlen.
Afhængig af situationen, kan traf ikken (kørselsretning, hastighed,
enhed) blive registreret forkert, og en advarsel vil muligvis ikke fun-
gere korrekt.
n Automatisk deaktivering af RS A-visning af færdselstavler
Én eller flere færdselstavler deaktive res automatisk i følgende situationer.
l En ny tavle genkendes ikke for en strækning.
l Vejen ændrer sig på grund af et venstre- eller højresving osv.
n Situationer, hvor funktionen muligvis ikke virker eller registrerer korrekt
I følgende situationer fungerer RSA ikke normalt, og genkender muligvis ikke
tavler, viser forkerte tavler osv. Dette er dog ikke en fejl.
lKamerasensoren er fejljusteret på grund af et kraftigt slag mod sensoren
osv.
l Der sidder snavs, sne, mærkater osv. på forruden i nærheden af kamera-
sensoren.
l I barsk vejr som kraftig regn, tåge, sne eller sandstorme
l Der skinner lys fra en modkørende, solen osv. på kamerasensoren.
l Færdselstavlen er snavset, falmet, vippet eller bøjet, eller kontrasten er lille
på en elektronisk tavle.
l Hele eller dele af færdselstavlen er skjult bag blade, en stolpe osv.
l Færdselstavlen er kun synlig for kamerasensoren i kort tid.
l Vejforløbet (sving, vejbaneskift osv.) fejlvurderes.
l Hvis færdselstavlen ikke passer ind i vejforløbet, f.eks. afkørselsskilte lige
efter en motorvejsudfletning eller i en tilstødende vejbane før fletning.
l Der sidder klistermærker bag på den forankørende bil.
l En færdselstavle, der ligner en færdselstavle, som er kompatibel med syste-
met, genkendes.
l Bilen kører i et land med en anden trafikretning.
Advarselsmeddelelser
OM42B04DK.book Page 299 Wedne sday, September 21, 2016 9:33 AM

3004-5. Brug af systemer til sikker og let kørsel
OM42B04DKl

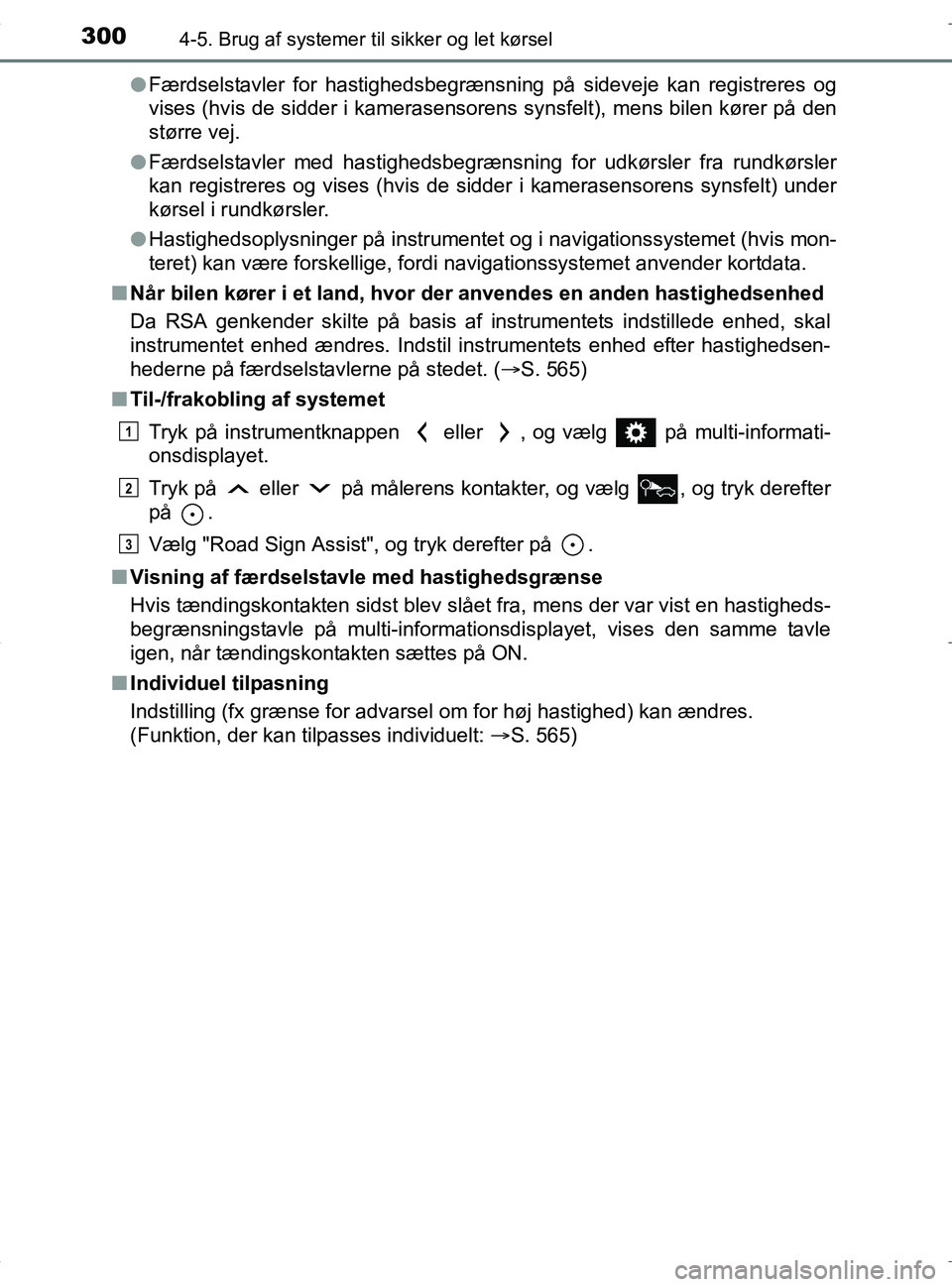

Færdselstavler for hastighedsbegrænsning på sideveje kan registreres og
vises (hvis de sidder i kamerasensorens synsfelt), mens bilen kører på den
større vej.
l Færdselstavler med hastighedsbegrænsning for udkørsler fra rundkørsler
kan registreres og vises (hvis de sidder i kamerasensorens synsfelt) under
kørsel i rundkørsler.
l Hastighedsoplysninger på instrumentet og i navigationssystemet (hvis mon-
teret) kan være forskellige, fordi navigationssystemet anvender kortdata.
n Når bilen kører i et land, hvor der anvendes en anden hastighedsenhed
Da RSA genkender skilte på basis af instrumentets indstillede enhed, skal
instrumentet enhed ændres. Indstil instrumentets enhed efter hastighedsen-
hederne på færdselstavlerne på stedet. ( S. 565)
n Til-/frakobling af systemet
Tryk på instrumentknappen eller , og vælg på multi-informati-
onsdisplayet.
Tryk på eller på målerens kontakter, og vælg , og tryk derefter
på .
Vælg "Road Sign Assist", og tryk derefter på .
n Visning af færdselstavle med hastighedsgrænse
Hvis tændingskontakten sidst blev slået fra, mens der var vist en hastigheds-
begrænsningstavle på multi-informationsdisplayet, vises den samme tavle
igen, når tændingskontakten sættes på ON.
n Individuel tilpasning
Indstilling (fx grænse for advarsel om for høj hastighed) kan ændres.
(Funktion, der kan tilpasses individuelt: S. 565)
1
2
3
OM42B04DK.book Page 300 Wedne sday, September 21, 2016 9:33 AM

3034-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

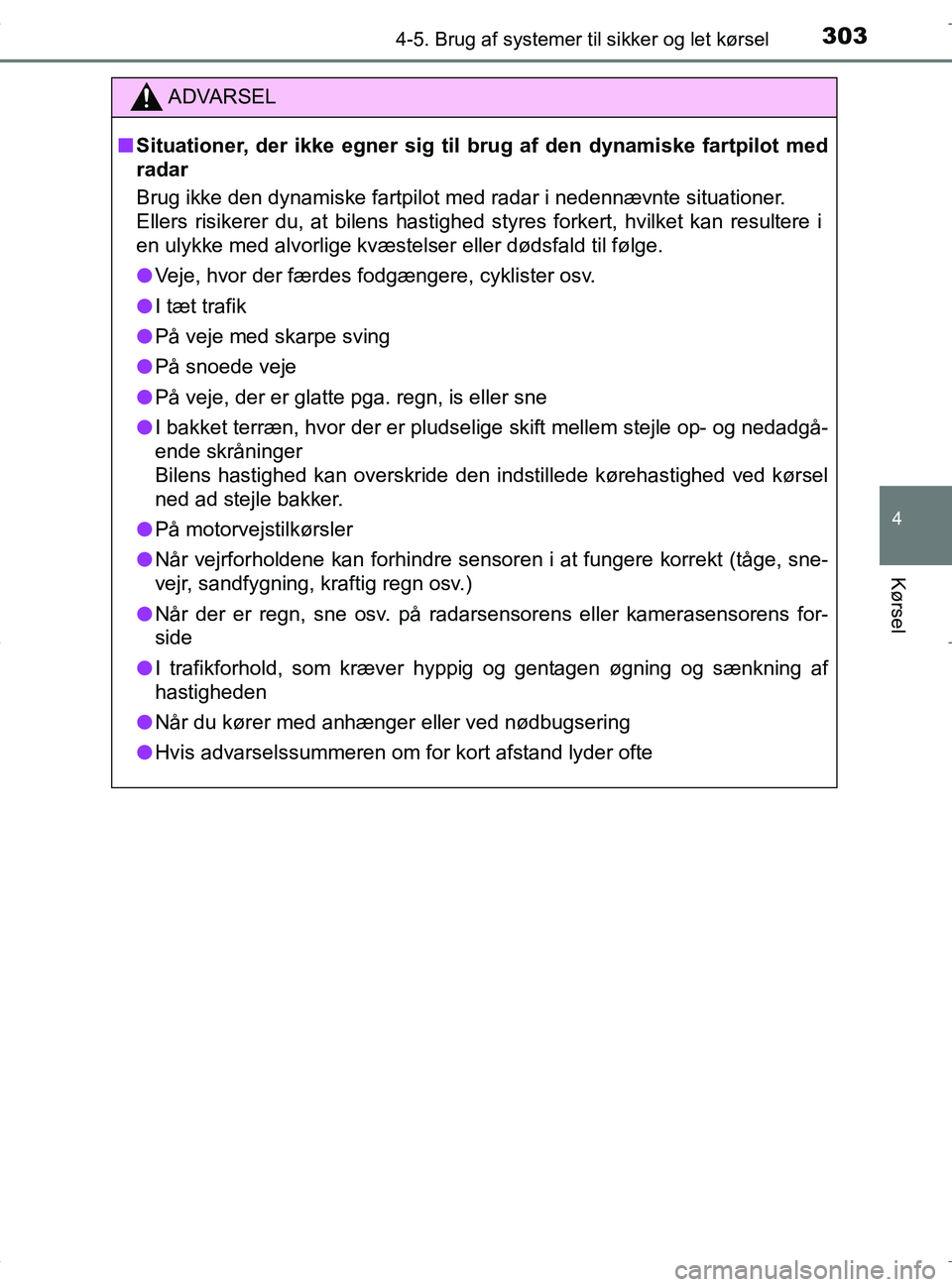

ADVARSEL
nSituationer, der ikke egner sig til brug af den dynamiske fartpilot med
radar
Brug ikke den dynamiske fartpilot med radar i nedennævnte situationer.
Ellers risikerer du, at bilens hastighed styres forkert, hvilket kan resultere i
en ulykke med alvorlige kvæstelser eller dødsfald til følge.
l Veje, hvor der færdes fodgængere, cyklister osv.
l I tæt trafik
l På veje med skarpe sving
l På snoede veje
l På veje, der er glatte pga. regn, is eller sne
l I bakket terræn, hvor der er pludselige skift mellem stejle op- og nedadgå-
ende skråninger
Bilens hastighed kan overskride den indstillede kørehastighed ved kørsel
ned ad stejle bakker.
l På motorvejstilkørsler
l Når vejrforholdene kan forhindre sensoren i at fungere korrekt (tåge, sne-
vejr, sandfygning, kraftig regn osv.)
l Når der er regn, sne osv. på radarsensorens eller kamerasensorens for-
side
l I trafikforhold, som kræver hyppig og gentagen øgning og sænkning af
hastigheden
l Når du kører med anhænger eller ved nødbugsering
l Hvis advarselssummeren om for kort afstand lyder ofte
OM42B04DK.book Page 303 Wedne sday, September 21, 2016 9:33 AM

3044-5. Brug af systemer til sikker og let kørsel
OM42B04DK

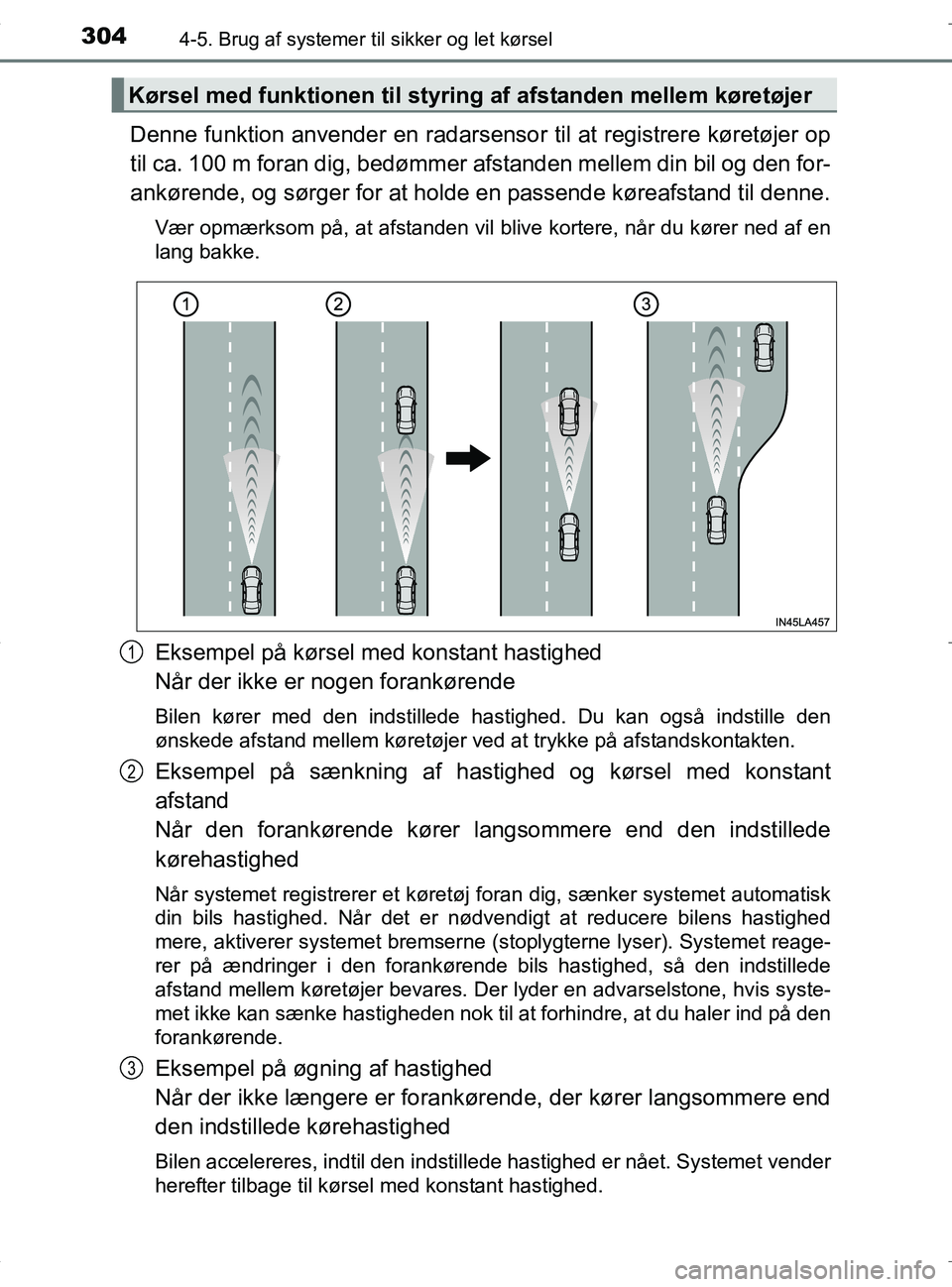

Denne funktion anvender en radarsensor til at registrere køretøjer op
til ca. 100 m foran dig, bedømmer afstanden mellem din bil og den for-
ankørende, og sørger for at holde en passende køreafstand til denne.
Vær opmærksom på, at afstanden vil blive kortere, når du kører ned af en
lang bakke.
Eksempel på kørsel med konstant hastighed
Når der ikke er nogen forankørende
Bilen kører med den indstillede hastighed. Du kan også indstille den
ønskede afstand mellem køretøjer ved at trykke på afstandskontakten.
Eksempel på sænkning af hastighed og kørsel med konstant
afstand
Når den forankørende kører langsommere end den indstillede
kørehastighed
Når systemet registrerer et køretøj foran dig, sænker systemet automatisk
din bils hastighed. Når det er nødvendigt at reducere bilens hastighed
mere, aktiverer systemet bremserne (stoplygterne lyser). Systemet reage-
rer på ændringer i den forankørende bils hastighed, så den indstillede
afstand mellem køretøjer bevares. Der lyder en advarselstone, hvis syste-
met ikke kan sænke hastigheden nok til at forhindre, at du haler ind på den
forankørende.
Eksempel på øgning af hastighed
Når der ikke længere er forankørende, der kører langsommere end
den indstillede kørehastighed
Bilen accelereres, indtil den indstillede hastighed er nået. Systemet vender
herefter tilbage til kørsel med konstant hastighed.
Kørsel med funktionen til styring af afstanden mellem køretøjer
1
2
3
OM42B04DK.book Page 304 Wednesday, September 21, 2016 9:33 AM

3094-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

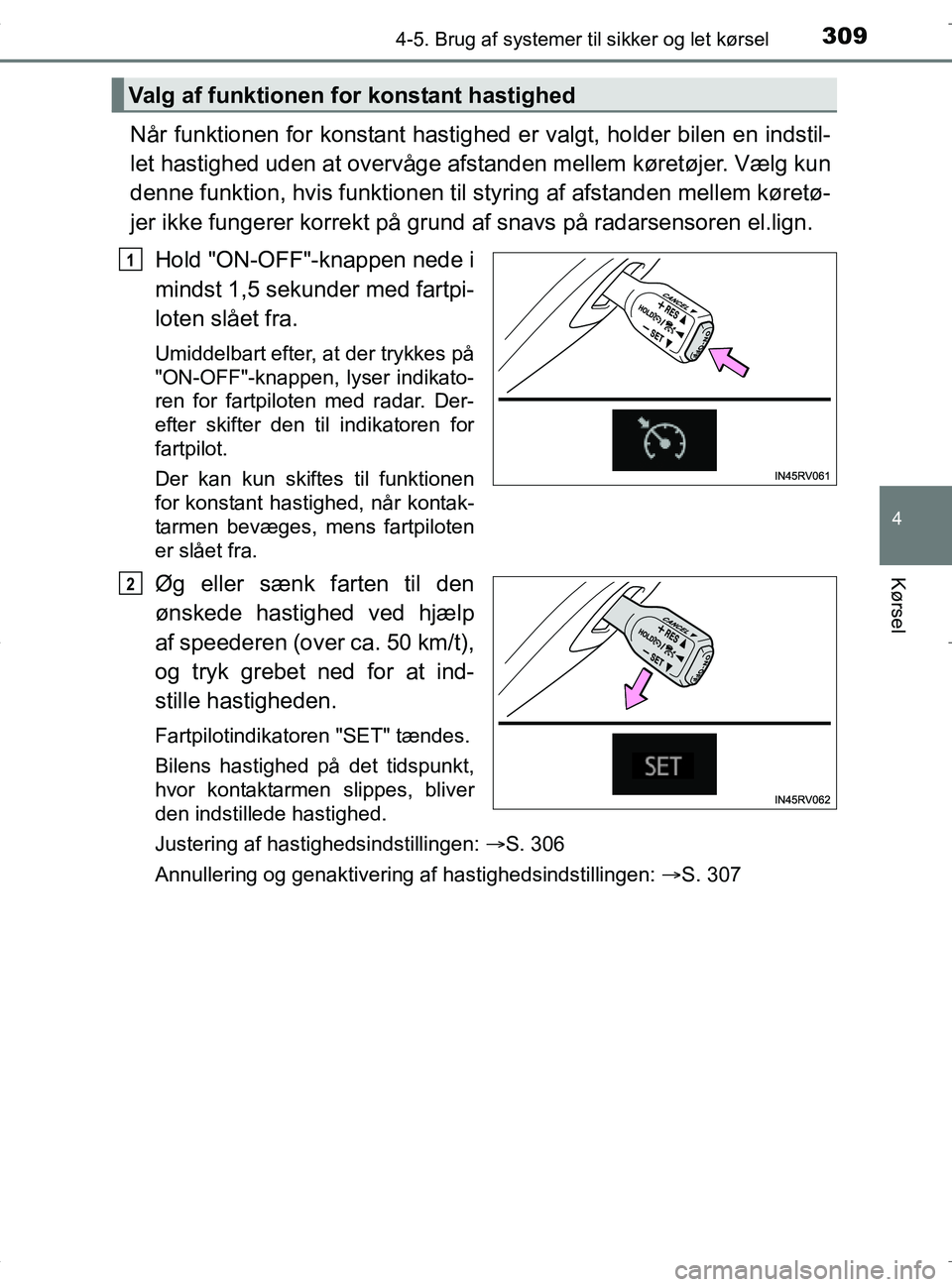

Når funktionen for konstant hastighed er valgt, holder bilen en indstil-
let hastighed uden at overvåge afstanden mellem køretøjer. Vælg kun
denne funktion, hvis funktionen til styring af afstanden mellem køretø-
jer ikke fungerer korrekt på grund af snavs på radarsensoren el.lign.
Hold "ON-OFF"-knappen nede i
mindst 1,5 sekunder med fartpi-
loten slået fra.
Umiddelbart efter, at der trykkes på
"ON-OFF"-knappen, lyser indikato-
ren for fartpiloten med radar. Der-
efter skifter den til indikatoren for
fartpilot.
Der kan kun skiftes til funktionen
for konstant hastighed, når kontak-
tarmen bevæges, mens fartpiloten
er slået fra.
Øg eller sænk farten til den
ønskede hastighed ved hjælp
af speederen (over ca. 50 km/t),
og tryk grebet ned for at ind-
stille hastigheden.
Fartpilotindikatoren "SET" tændes.
Bilens hastighed på det tidspunkt,
hvor kontaktarmen slippes, bliver
den indstillede hastighed.
Justering af hastighedsindstillingen: S. 306
Annullering og genaktivering af hastighedsindstillingen: S. 307
Valg af funktionen for konstant hastighed
1
2
OM42B04DK.book Page 309 Wednesday, September 21, 2016 9:33 AM

3104-5. Brug af systemer til sikker og let kørsel
OM42B04DK

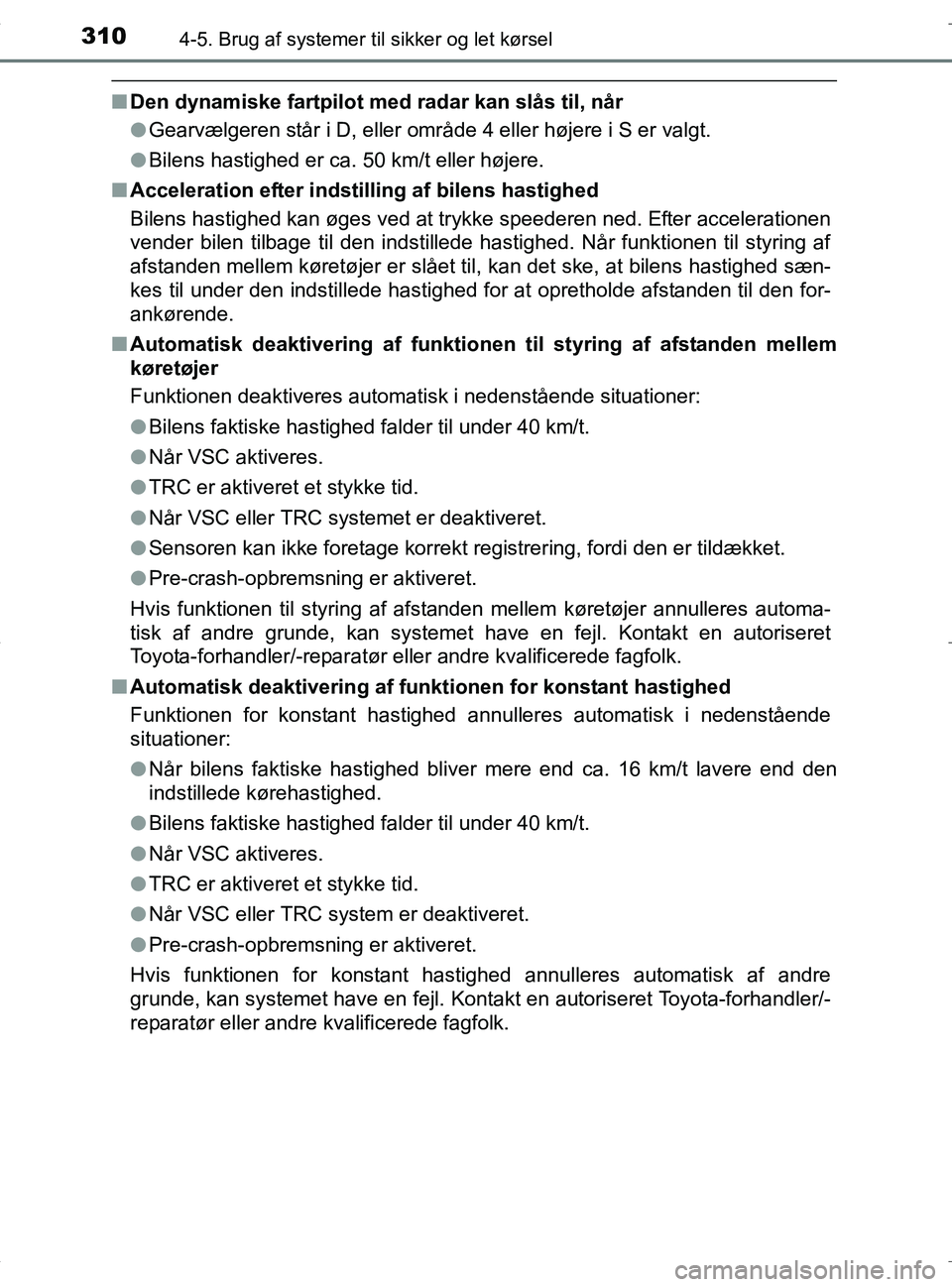

nDen dynamiske fartpilot med radar kan slås til, når
lGearvælgeren står i D, eller område 4 eller højere i S er va\
lgt.
l Bilens hastighed er ca. 50 km/t eller højere.
n Acceleration efter indstilling af bilens hastighed
Bilens hastighed kan øges ved at trykke speederen ned. Efter accelerationen
vender bilen tilbage til den indstillede hastighed. Når funktionen til styring af
afstanden mellem køretøjer er slået til, kan det ske, at bilens hastighed sæn-
kes til under den indstillede hastighed for at opretholde afstanden til den for-
ankørende.
n Automatisk deaktivering af funktionen til styring af afstanden mellem
køretøjer
Funktionen deaktiveres automatisk i nedenstående situationer:
l Bilens faktiske hastighed falder til under 40 km/t.
l Når VSC aktiveres.
l TRC er aktiveret et stykke tid.
l Når VSC eller TRC systemet er deaktiveret.
l Sensoren kan ikke foretage korrekt registrering, fordi den er tildækket.
l Pre-crash-opbremsning er aktiveret.
Hvis funktionen til styring af afstanden mellem køretøjer annulleres automa-
tisk af andre grunde, kan systemet have en fejl. Kontakt en autoriseret
Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
n Automatisk deaktivering af funkti onen for konstant hastighed
Funktionen for konstant hastighed annulleres automatisk i nedenstående
situationer:
l Når bilens faktiske hastighed bliver mere end ca. 16 km/t lavere end den
indstillede kørehastighed.
l Bilens faktiske hastighed falder til under 40 km/t.
l Når VSC aktiveres.
l TRC er aktiveret et stykke tid.
l Når VSC eller TRC system er deaktiveret.
l Pre-crash-opbremsning er aktiveret.
Hvis funktionen for konstant hastighed annulleres automatisk af andre
grunde, kan systemet have en fejl. Kontakt en autoriseret Toyota-forhandler/-
reparatør eller andre kvalificerede fagfolk.
OM42B04DK.book Page 310 Wedne sday, September 21, 2016 9:33 AM

3114-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DKn

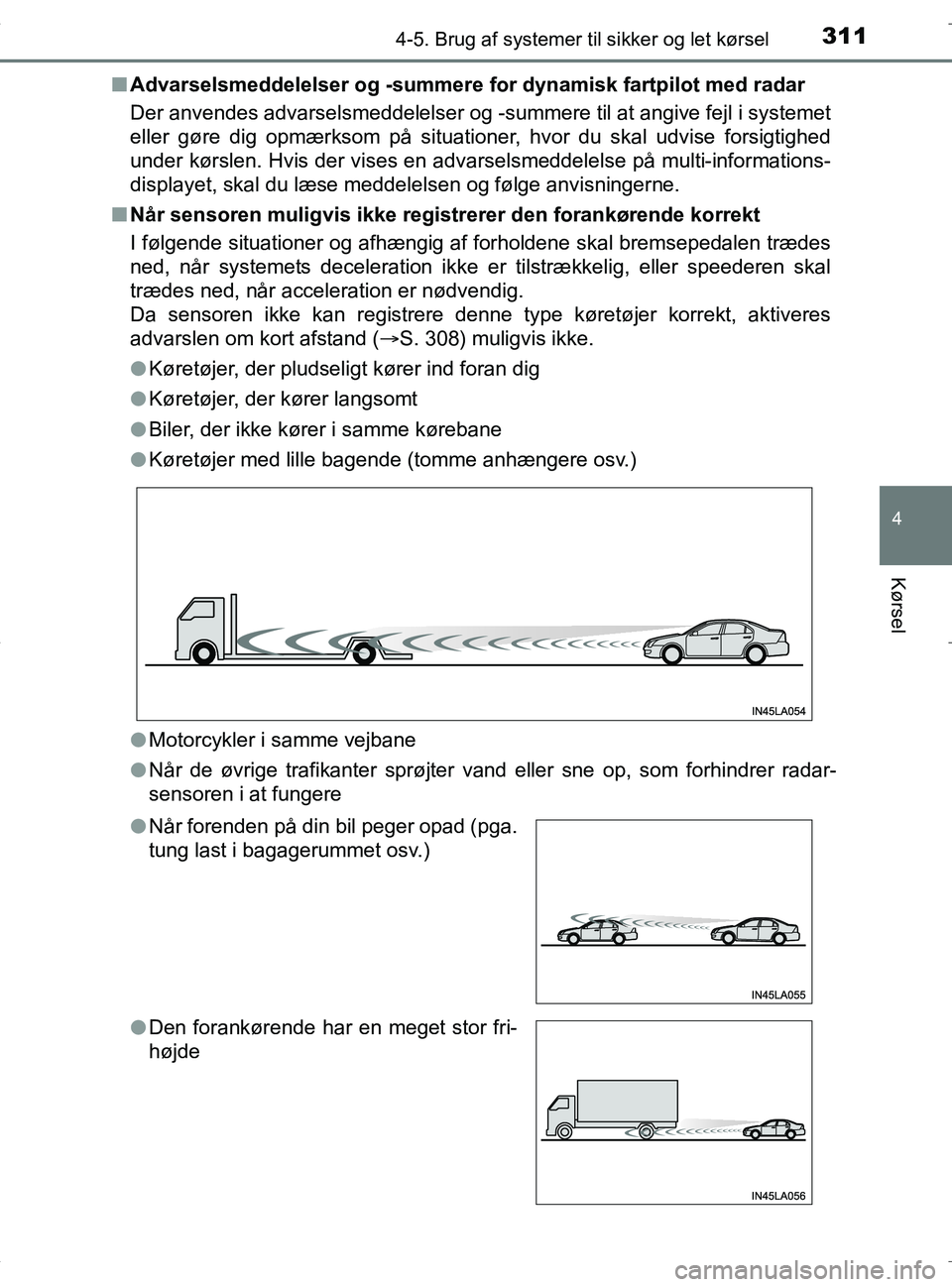

Advarselsmeddelelser og -summere for dynamisk fartpilot med radar
Der anvendes advarselsmeddelelser og -summere til at angive fejl i systemet
eller gøre dig opmærksom på situationer, hvor du skal udvise forsigtighed
under kørslen. Hvis der vises en advar selsmeddelelse på multi-informations-
displayet, skal du læse meddelelsen og følge anvisningerne.
n Når sensoren muligvis ikke registrerer den forankørende korrekt
I følgende situationer og afhængig af forholdene skal bremsepedalen trædes
ned, når systemets deceleration ikke er tilstrækkelig, eller speederen skal
trædes ned, når acceleration er nødvendig.
Da sensoren ikke kan registrere denne type køretøjer korrekt, aktiveres
advarslen om kort afstand ( S. 308) muligvis ikke.
l Køretøjer, der pludseligt kører ind foran dig
l Køretøjer, der kører langsomt
l Biler, der ikke kører i samme kørebane
l Køretøjer med lille bagende (tomme anhængere osv.)
l Motorcykler i samme vejbane
l Når de øvrige trafikanter sprøjter vand eller sne op, som forhindrer radar-
sensoren i at fungere
lNår forenden på din bil peger opad (pga.
tung last i bagagerummet osv.)
l Den forankørende har en meget stor fri-
højde
OM42B04DK.book Page 311 Wedne sday, September 21, 2016 9:33 AM
