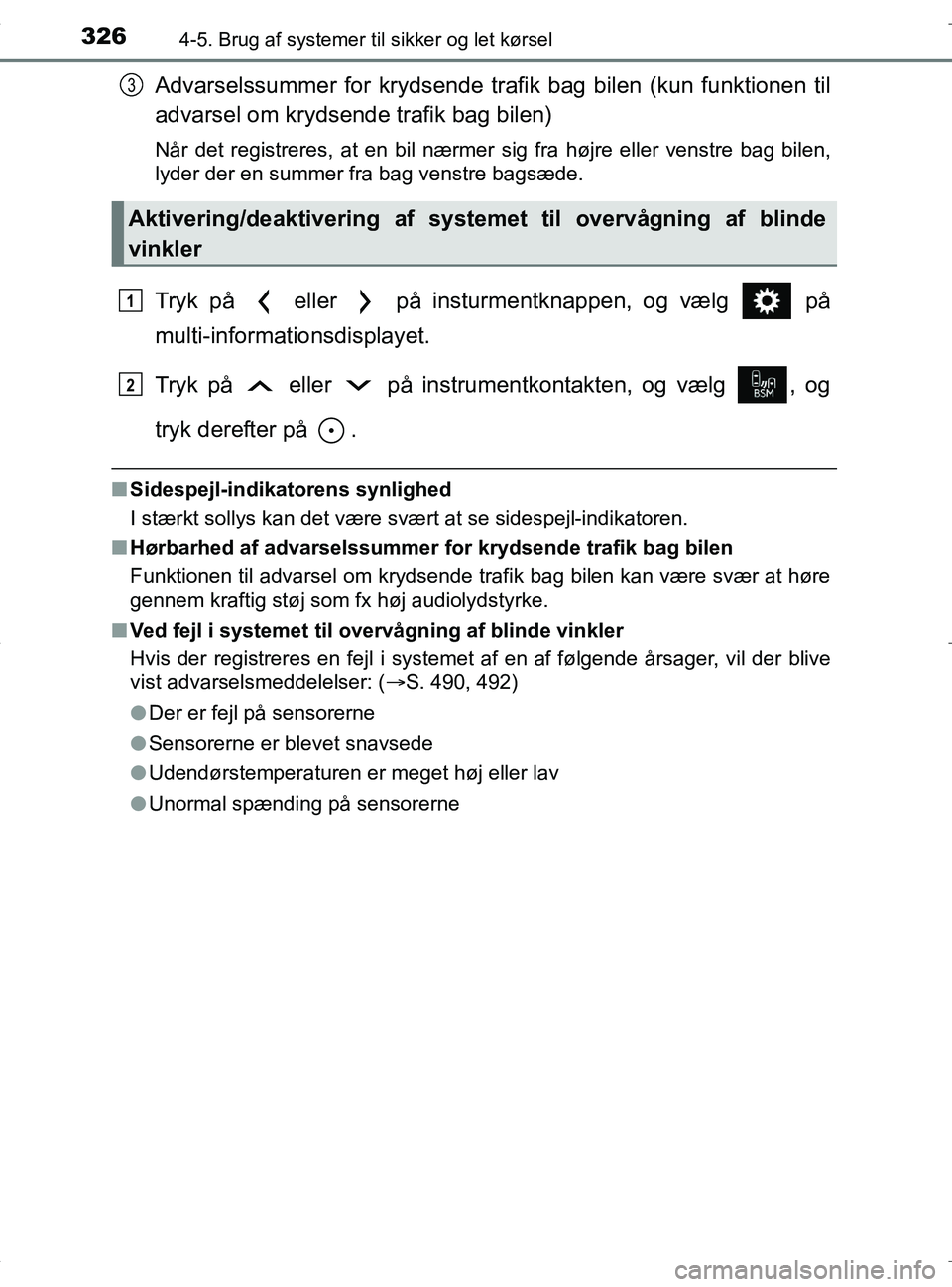

3264-5. Brug af systemer til sikker og let kørsel
OM42B04DK
Advarselssummer for krydsende trafik bag bilen (kun funktionen til
advarsel om krydsende trafik bag bilen)
Når det registreres, at en bil nærmer sig fra højre eller venstre bag bilen,
lyder der en summer fra bag venstre bagsæde.
Tryk på eller på insturmentknappen, og vælg på
multi-informationsdisplayet.
Tryk på eller på instrumentkontakten, og vælg , og
tryk derefter på .
nSidespejl-indikatorens synlighed
I stærkt sollys kan det være svært at se sidespejl-indikatoren.\
n Hørbarhed af advarselssummer fo r krydsende trafik bag bilen
Funktionen til advarsel om krydsende trafik bag bilen kan være svær at høre
gennem kraftig støj som fx høj audiolydstyrke.
n Ved fejl i systemet til overvågning af blinde vinkler
Hvis der registreres en fejl i systemet af en af følgende årsager, vil der blive
vist advarselsmeddelelser: ( S. 490, 492)
l Der er fejl på sensorerne
l Sensorerne er blevet snavsede
l Udendørstemperaturen er meget høj eller lav
l Unormal spænding på sensorerne
Aktivering/deaktivering af systemet til overvågning af blinde
vinkler
3
1
2
OM42B04DK.book Page 326 Wedne sday, September 21, 2016 9:33 AM

3294-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK

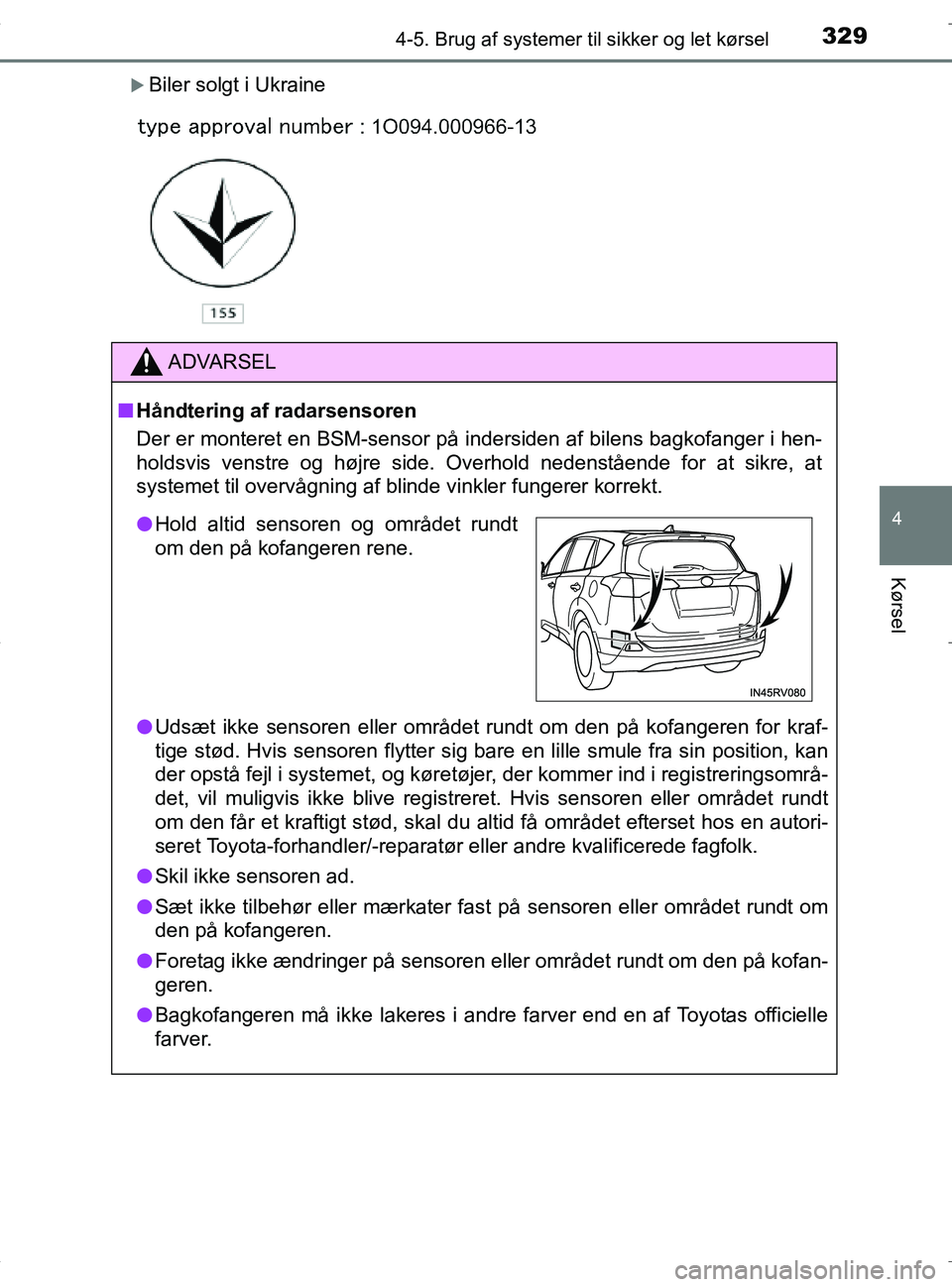

Biler solgt i Ukraine
ADVARSEL
nHåndtering af radarsensoren
Der er monteret en BSM-sensor på indersiden af bilens bagkofanger i hen-
holdsvis venstre og højre side. Overhold nedenstående for at sikre, at
systemet til overvågning af blinde vinkler fungerer korrekt.
l Udsæt ikke sensoren eller området rundt om den på kofangeren for kraf-
tige stød. Hvis sensoren flytter sig bare en lille smule fra sin position, kan
der opstå fejl i systemet, og køretøjer, der kommer ind i registreringsområ-
det, vil muligvis ikke blive registreret. Hvis sensoren eller området rundt
om den får et kraftigt stød, skal du altid få området efterset hos en autori-
seret Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk.
l Skil ikke sensoren ad.
l Sæt ikke tilbehør eller mærkater fast på sensoren eller området rundt om
den på kofangeren.
l Foretag ikke ændringer på sensoren eller området rundt om den på kofan-
geren.
l Bagkofangeren må ikke lakeres i andre farver end en af Toyotas officielle
farver.
lHold altid sensoren og området rundt
om den på kofangeren rene.
OM42B04DK.book Page 329 Wedne sday, September 21, 2016 9:33 AM

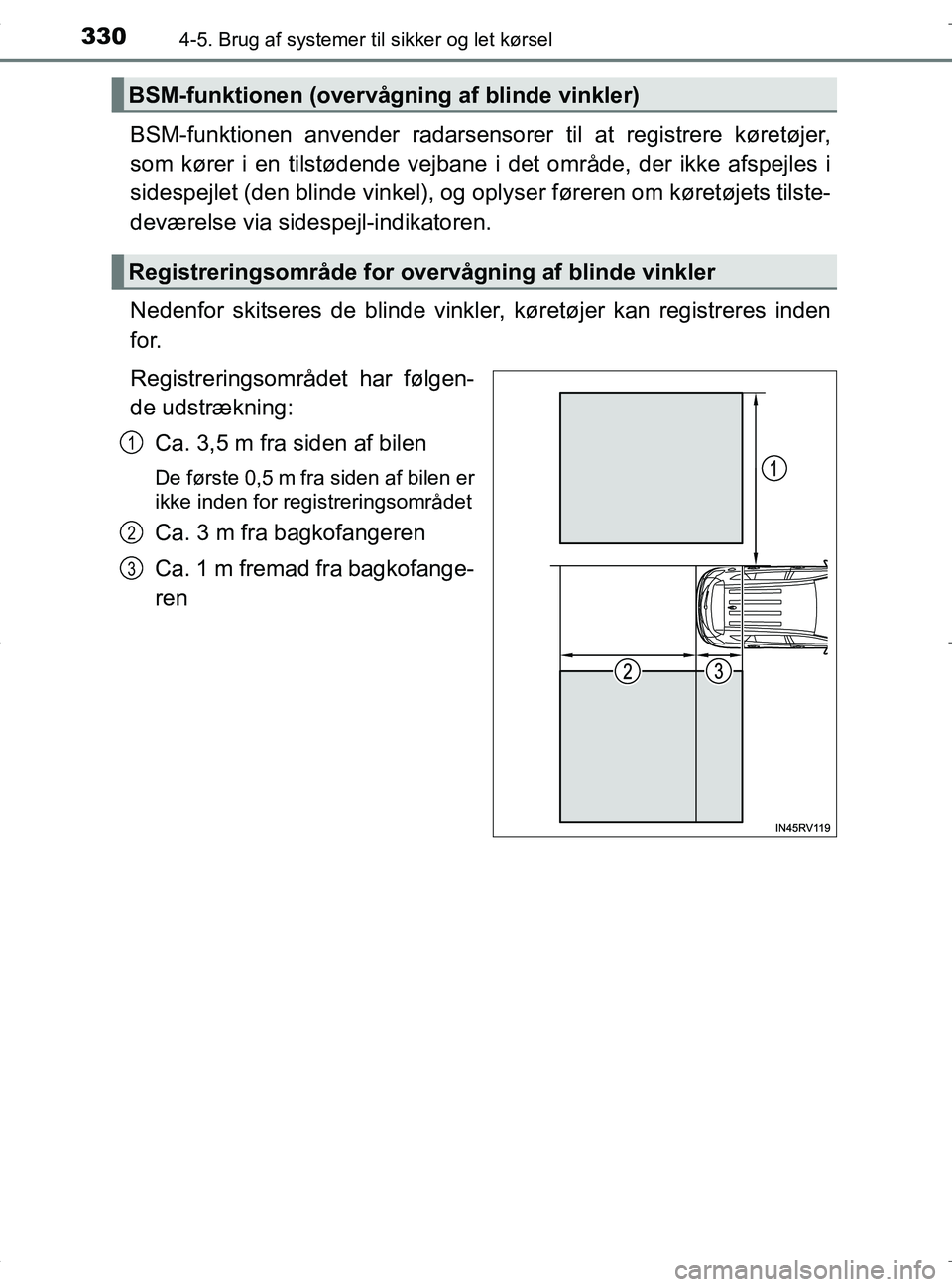

3304-5. Brug af systemer til sikker og let kørsel
OM42B04DK
BSM-funktionen anvender radarsensorer til at registrere køretøjer,
som kører i en tilstødende vejbane i det område, der ikke afspejles i
sidespejlet (den blinde vinkel), og oply ser føreren om køretøjets tilste-
deværelse via sidespejl-indikatoren.
Nedenfor skitseres de blinde vinkler, køretøjer kan registreres inden
for.
Registreringsområdet har følgen-
de udstrækning:
Ca. 3,5 m fra siden af bilen
De første 0,5 m fra siden af bilen er
ikke inden for registreringsområdet
Ca. 3 m fra bagkofangeren
Ca. 1 m fremad fra bagkofange-
ren
BSM-funktionen (overvåg ning af blinde vinkler)
Registreringsområde for over vågning af blinde vinkler
1
2
3
OM42B04DK.book Page 330 Wedne sday, September 21, 2016 9:33 AM

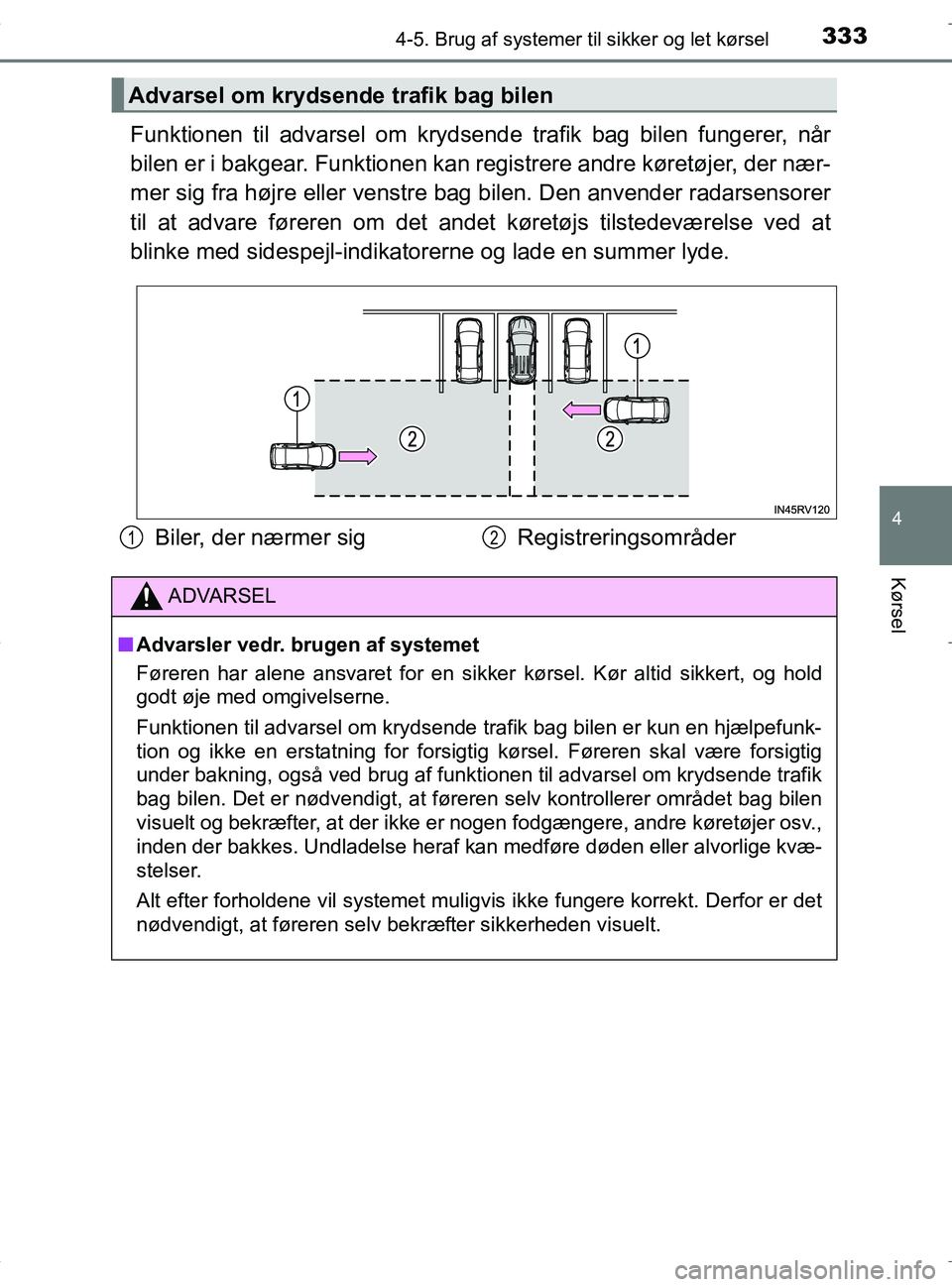

3334-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DK
Funktionen til advarsel om krydsend e trafik bag bilen fungerer, når
bilen er i bakgear. Funktionen kan registrere andre køretøjer, der nær-
mer sig fra højre eller venstre bag bilen. Den anvender radarsensorer
til at advare føreren om det andet køretøjs tilstedeværelse ved at
blinke med sidespejl-indikatorerne og lade en summer lyde.
Advarsel om krydsende trafik bag bilen
Biler, der nærmer sig Registreringsområder12
ADVARSEL
nAdvarsler vedr. brugen af systemet
Føreren har alene ansvaret for en sikker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
Funktionen til advarsel om krydsende trafik bag bilen er kun en hjælpefunk-
tion og ikke en erstatning for forsigtig kørsel. Føreren skal være forsigtig
under bakning, også ved brug af funktionen til advarsel om krydsende trafik
bag bilen. Det er nødvendigt, at fører en selv kontrollerer området bag bilen
visuelt og bekræfter, at der ikke er nogen fodgængere, andre køretøjer osv.,
inden der bakkes. Undladelse heraf kan medføre døden eller alvorlige kvæ-
stelser.
Alt efter forholdene vil systemet muligvis ikke fungere korrekt. Derfor er det
nødvendigt, at føreren selv bekræfter sikkerheden visuelt.
OM42B04DK.book Page 333 Wedne sday, September 21, 2016 9:33 AM

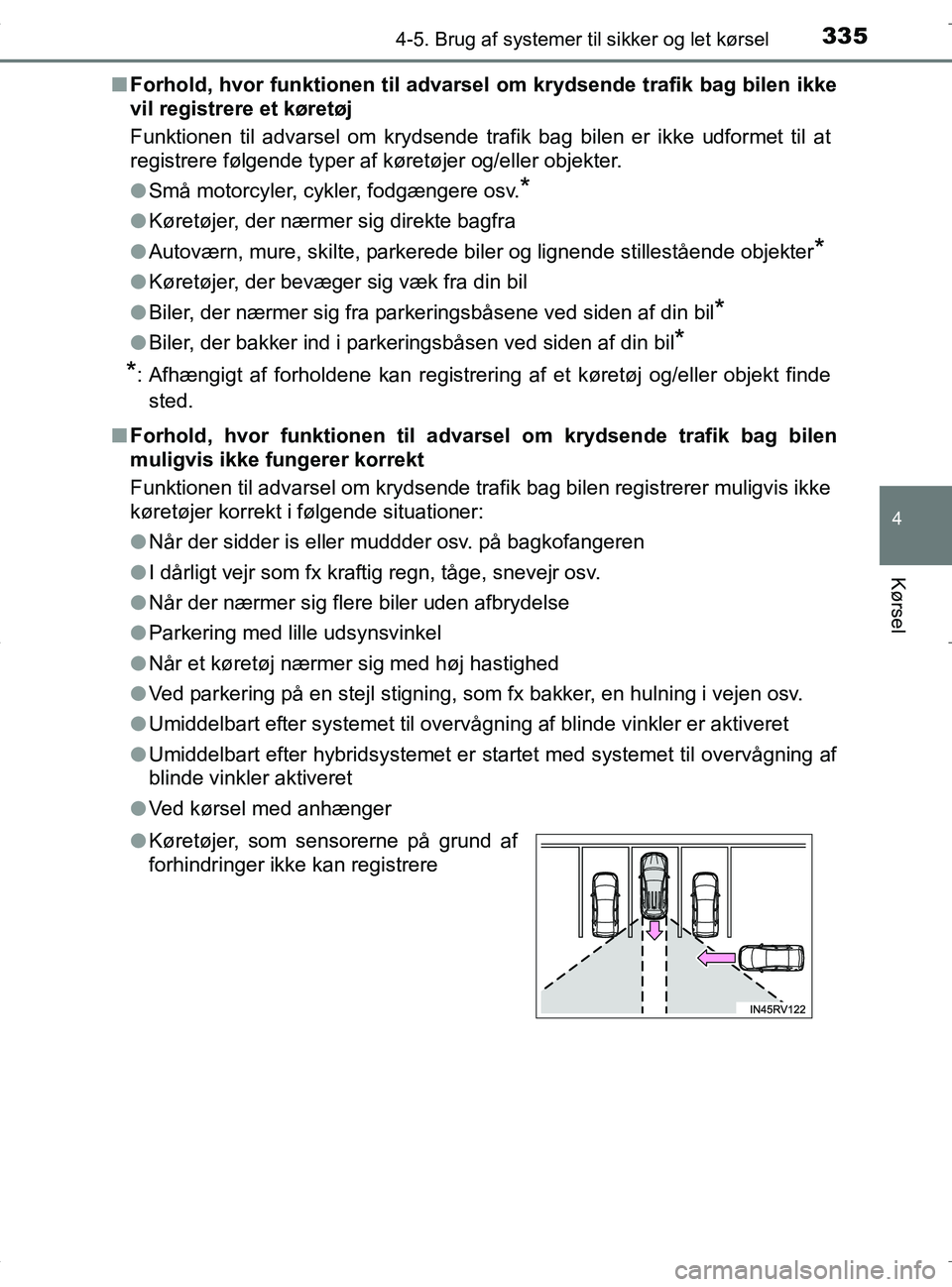

3354-5. Brug af systemer til sikker og let kørsel
4
Kørsel
OM42B04DKn
Forhold, hvor funktionen til advarsel om krydsende trafik bag bilen ikke
vil registrere et køretøj
Funktionen til advarsel om krydsende trafik bag bilen er ikke udformet til at
registrere følgende typer af køretøjer og/eller objekter.
l Små motorcyler, cykler, fodgængere osv.
*
lKøretøjer, der nærmer sig direkte bagfra
l Autoværn, mure, skilte, parkerede biler og lignende stillestående objekter
*
lKøretøjer, der bevæger sig væk fra din bil
l Biler, der nærmer sig fra parkeringsbåsene ved siden af din bil
*
lBiler, der bakker ind i parkeringsbåsen ved siden af din bil*
*
: Afhængigt af forholdene kan registrering af et køretøj og/eller objekt finde
sted.
n Forhold, hvor funktionen til advarsel om krydsende trafik bag bilen
muligvis ikke fungerer korrekt
Funktionen til advarsel om krydsende trafik bag bilen registrerer muligvis ikke
køretøjer korrekt i følgende situationer:
l Når der sidder is eller muddder osv. på bagkofangeren
l I dårligt vejr som fx kraftig regn, tåge, snevejr osv.
l Når der nærmer sig flere biler uden afbrydelse
l Parkering med lille udsynsvinkel
l Når et køretøj nærmer sig med høj hastighed
l Ved parkering på en stejl stigning, som fx bakker, en hulning i vejen osv.
l Umiddelbart efter systemet til overvågning af blinde vinkler er aktiveret
l Umiddelbart efter hybridsystemet er startet med systemet til overvågning af
blinde vinkler aktiveret
l Ved kørsel med anhænger
l Køretøjer, som sensorerne på grund af
forhindringer ikke kan registrere
OM42B04DK.book Page 335 Wedne sday, September 21, 2016 9:33 AM

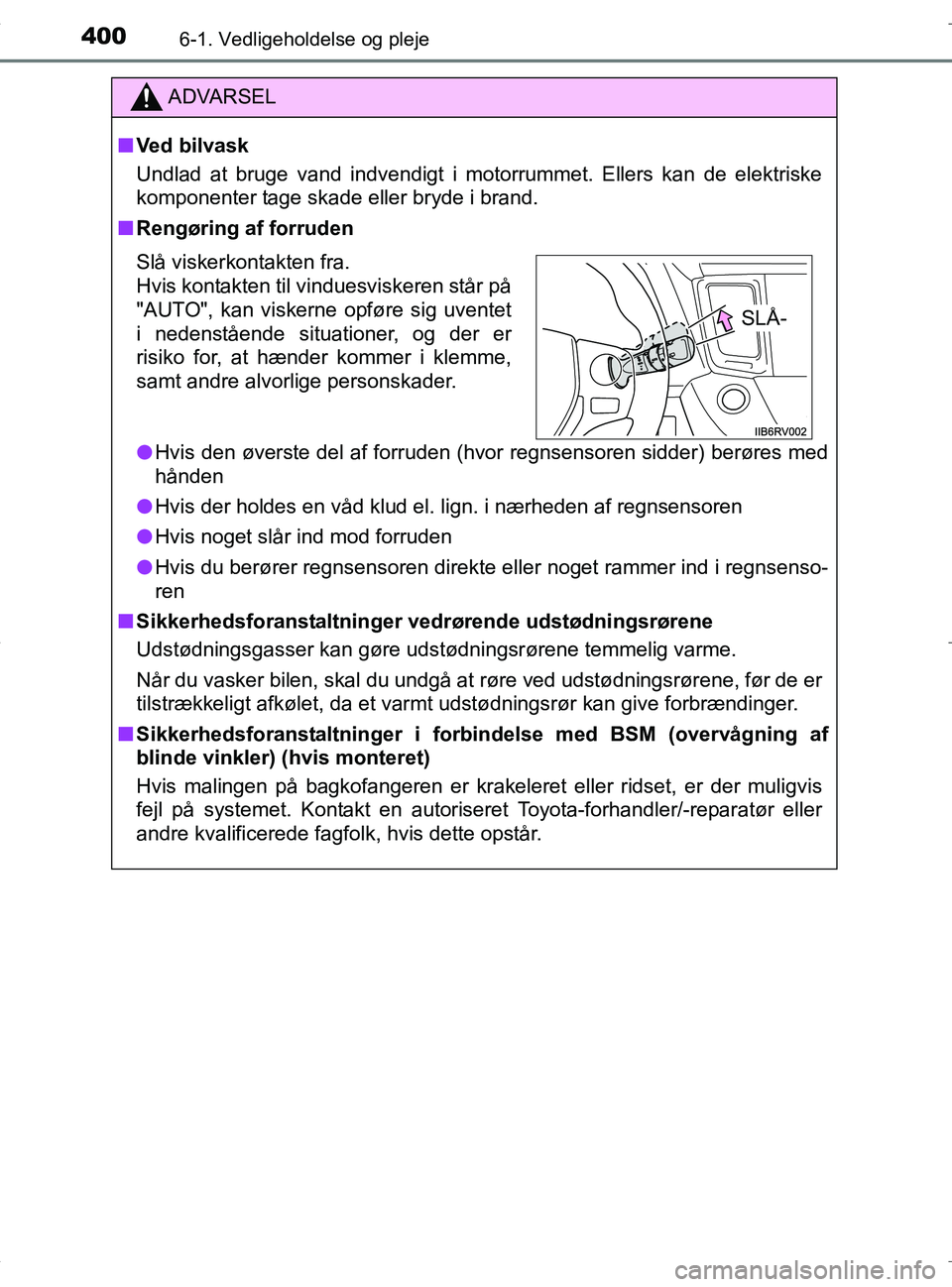

4006-1. Vedligeholdelse og pleje
OM42B04DK
ADVARSEL
nVed bilvask
Undlad at bruge vand indvendigt i motorrummet. Ellers kan de elektriske
komponenter tage skade eller bryde i brand.
n Rengøring af forruden
l Hvis den øverste del af forruden (hvor regnsensoren sidder) berøres med
hånden
l Hvis der holdes en våd klud el. lign. i nærheden af regnsensoren
l Hvis noget slår ind mod forruden
l Hvis du berører regnsensoren direkte eller noget rammer ind i regnsenso-
ren
n Sikkerhedsforanstaltninger vedrørende udstødningsrørene
Udstødningsgasser kan gøre udstødningsrørene temmelig varme.\
Når du vasker bilen, skal du undgå at røre ved udstødningsrørene, før de er
tilstrækkeligt afkølet, da et varmt udstødningsrør kan give \
forbrændinger.
n Sikkerhedsforanstaltninger i forb indelse med BSM (overvågning af
blinde vinkler) (hvis monteret)
Hvis malingen på bagkofangeren er krakeleret eller ridset, er der muligvis
fejl på systemet. Kontakt en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk, hvis dette opstår.
Slå viskerkontakten fra.
Hvis kontakten til vinduesviskeren står på
"AUTO", kan viskerne opføre sig uventet
i nedenstående situationer, og der er
risiko for, at hænder kommer i klemme,
samt andre alvorlige personskader.
SLÅ-
OM42B04DK.book Page 400 Wedne sday, September 21, 2016 9:33 AM

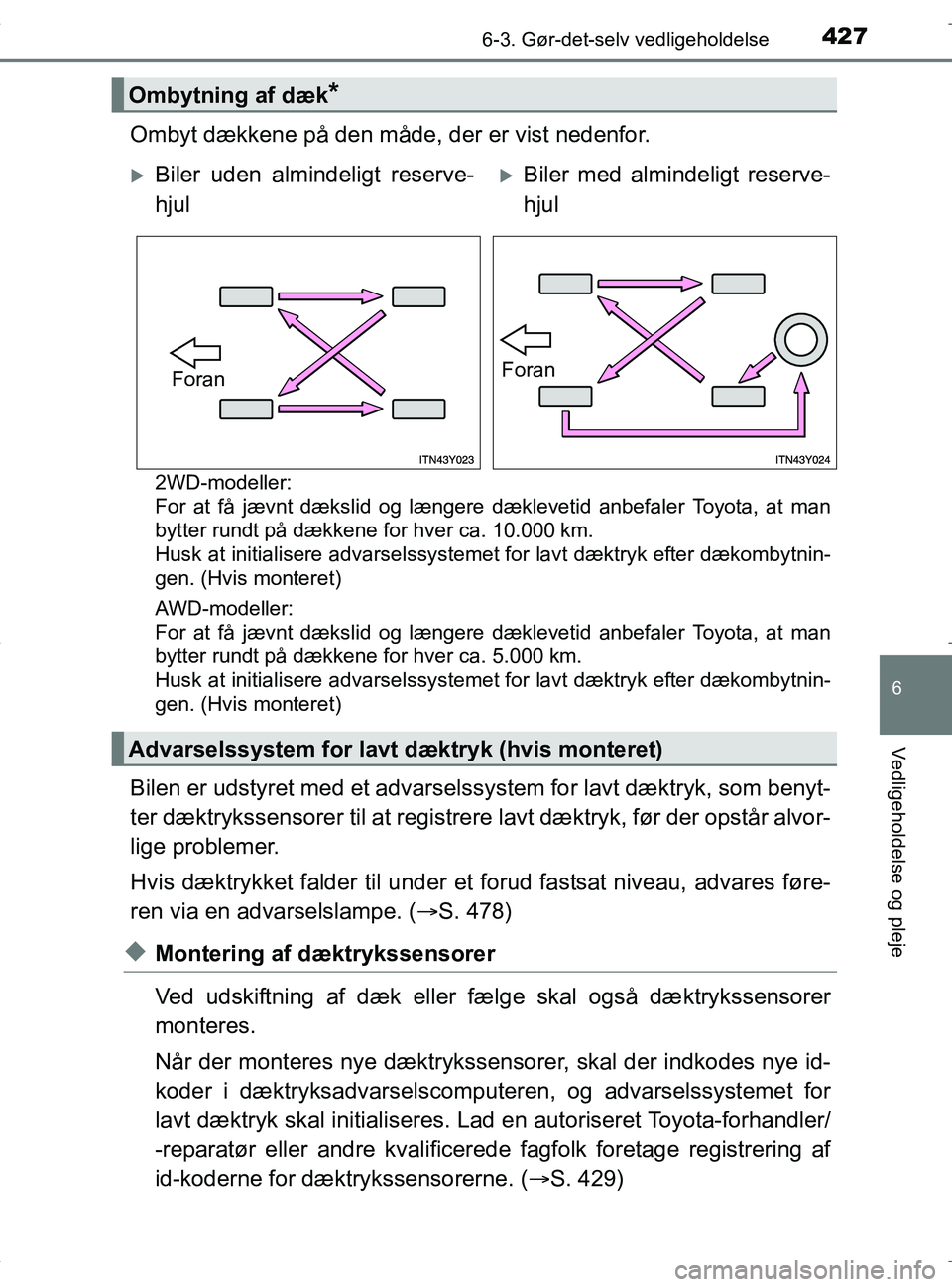

4276-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
Ombyt dækkene på den måde, der er vist nedenfor.
2WD-modeller:
For at få jævnt dækslid og længere dæklevetid anbefaler Toyota, at man
bytter rundt på dækkene for hver ca. 10.000 km.
Husk at initialisere advarselssystemet for lavt dæktryk efter dækombytnin-
gen. (Hvis monteret)
AWD-modeller:
For at få jævnt dækslid og længere dæklevetid anbefaler Toyota, at man
bytter rundt på dækkene for hver ca. 5.000 km.
Husk at initialisere advarselssystemet for lavt dæktryk efter dækombytnin-
gen. (Hvis monteret)
Bilen er udstyret med et advarselss ystem for lavt dæktryk, som benyt-
ter dæktrykssensorer til at registrere lavt dæktryk, før der opstår alvor-
lige problemer.
Hvis dæktrykket falder til under et forud fastsat niveau, advares føre-
ren via en advarselslampe. ( S. 478)
uMontering af dæktrykssensorer
Ved udskiftning af dæk eller fæ lge skal også dæktrykssensorer
monteres.
Når der monteres nye dæktrykssens orer, skal der indkodes nye id-
koder i dæktryksadvarselscomputeren, og advarselssystemet for
lavt dæktryk skal initialiseres. Lad en autoriseret Toyota-forhandler/
-reparatør eller andre kvalificerede fagfolk foretage registrering af
id-koderne for dæktrykssensorerne. ( S. 429)
Ombytning af dæk*
Biler uden almindeligt reserve-
hjulBiler med almindeligt reserve-
hjul
Advarselssystem for lavt dæktryk (hvis monteret)
ForanForan
OM42B04DK.book Page 427 Wedne sday, September 21, 2016 9:33 AM

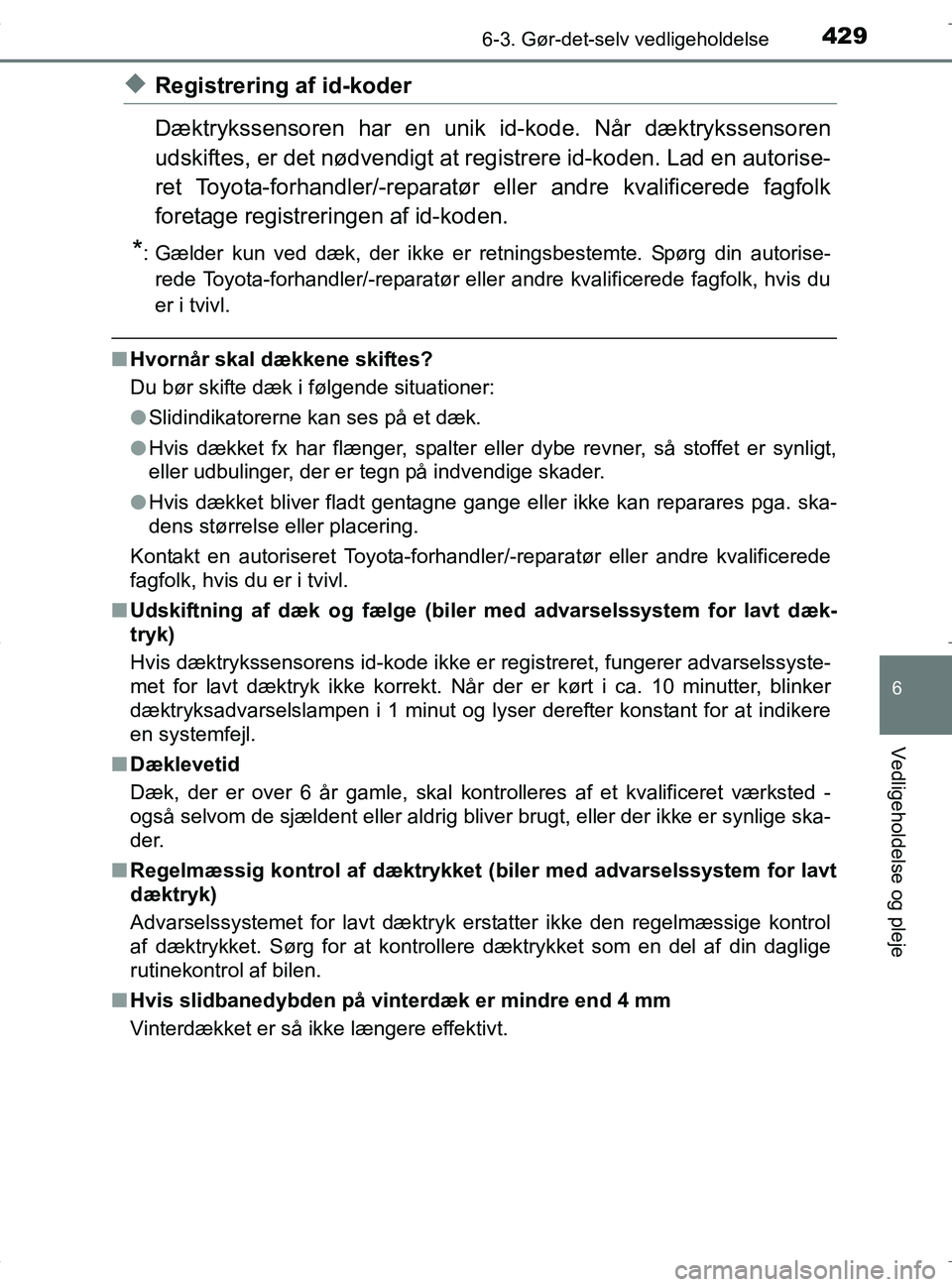

4296-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
uRegistrering af id-koder
Dæktrykssensoren har en unik id-kode. Når dæktrykssensoren
udskiftes, er det nødvendigt at registrere id-koden. Lad en autorise-
ret Toyota-forhandler/-reparatør e ller andre kvalificerede fagfolk
foretage registreringen af id-koden.
*: Gælder kun ved dæk, der ikke er retningsbestemte. Spørg din autorise- rede Toyota-forhandler/-reparatør eller andre kvalificerede fagfolk, hvis du
er i tvivl.
n Hvornår skal dækkene skiftes?
Du bør skifte dæk i følgende situationer:
lSlidindikatorerne kan ses på et dæk.
l Hvis dækket fx har flænger, spalter eller dybe revner, så stoffet er synligt,
eller udbulinger, der er tegn på indvendige skader.
l Hvis dækket bliver fladt gentagne gange eller ikke kan reparares pga. ska-
dens størrelse eller placering.
Kontakt en autoriseret Toyota-forhandler /-reparatør eller andre kvalificerede
fagfolk, hvis du er i tvivl.
n Udskiftning af dæk og fæ lge (biler med advarselssystem for lavt dæk-
tryk)
Hvis dæktrykssensorens id-kode ikke er registreret, fungerer advarselssyste-
met for lavt dæktryk ikke korrekt. Når der er kørt i ca. 10 minutter, blinker
dæktryksadvarselslampen i 1 minut og lyser derefter konstant for at indikere
en systemfejl.
n Dæklevetid
Dæk, der er over 6 år gamle, skal kontrolleres af et kvalificeret værksted -
også selvom de sjældent eller aldrig bliver brugt, eller der ikke \
er synlige ska-
der.
n Regelmæssig kontrol af dæktrykket (biler med advarselssystem for lavt
dæktryk)
Advarselssystemet for lavt dæktryk erstatter ikke den regelmæssige kontrol
af dæktrykket. Sørg for at kontrollere dæktrykket som en del af din daglige
rutinekontrol af bilen.
n Hvis slidbanedybden på vinterdæk er mindre end 4 mm
Vinterdækket er så ikke længere effektivt.
OM42B04DK.book Page 429 Wedne sday, September 21, 2016 9:33 AM

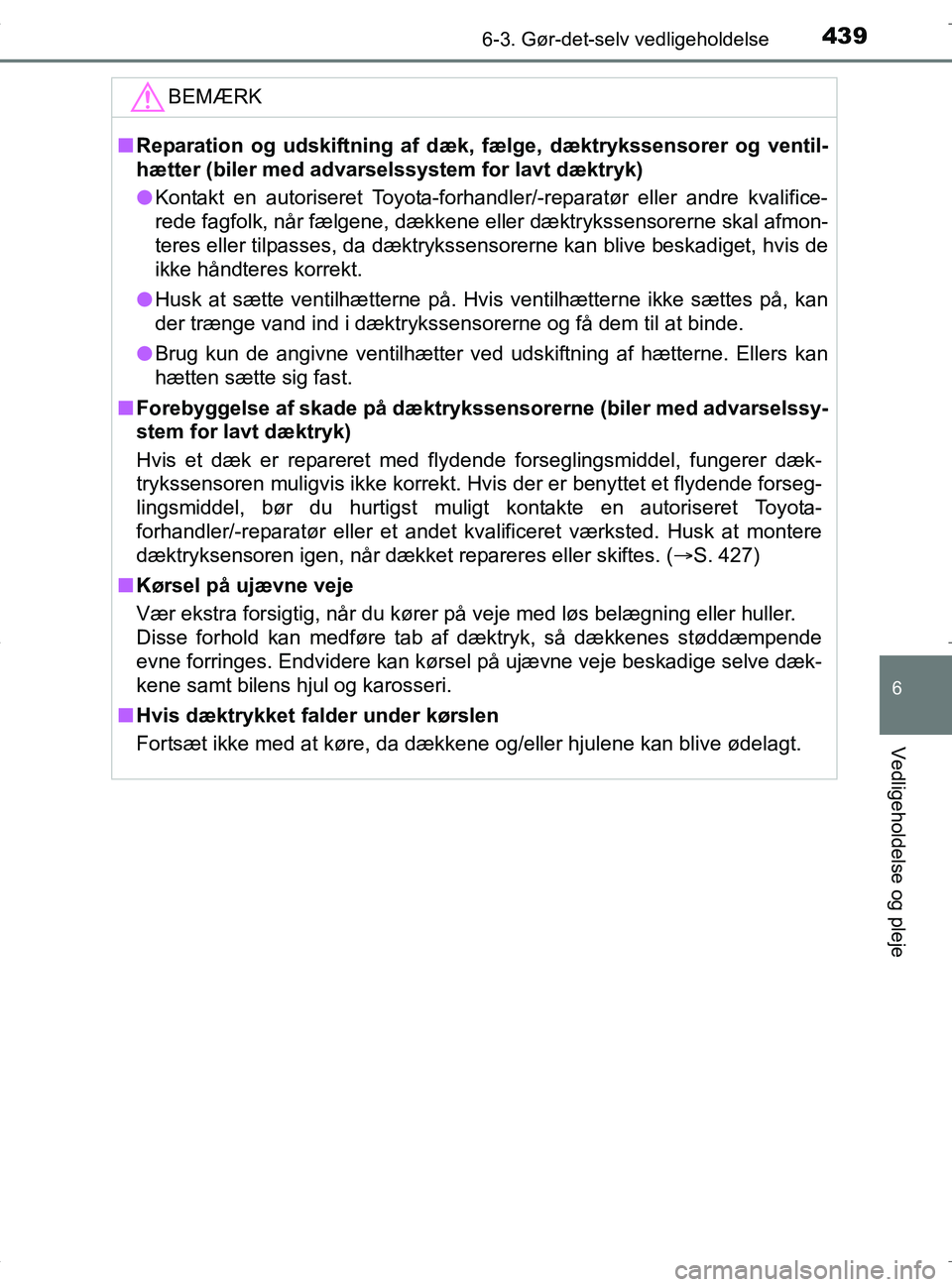

4396-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje
BEMÆRK
nReparation og udskiftning af dæk, fælge, dæktrykssensorer og ventil-
hætter (biler med advarselssystem for lavt dæktryk)
l Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk, når fælgene, dækkene eller dæktrykssensorerne skal afmon-
teres eller tilpasses, da dæktrykssensorerne kan blive beskadiget, hvis de
ikke håndteres korrekt.
l Husk at sætte ventilhætterne på. Hvis ventilhætterne ikke sættes på, kan
der trænge vand ind i dæktrykssensorerne og få dem til at binde.
l Brug kun de angivne ventilhætter ved udskiftning af hætterne. Ellers kan
hætten sætte sig fast.
n Forebyggelse af skade på dæktrykssensorerne (biler med advarselssy-
stem for lavt dæktryk)
Hvis et dæk er repareret med flydende forseglingsmiddel, fungerer dæk-
trykssensoren muligvis ikke korrekt. Hvis der er benyttet et flydende forseg-
lingsmiddel, bør du hurtigst muligt kontakte en autoriseret Toyota-
forhandler/-reparatør eller et andet kvalificeret værksted. Husk at montere
dæktryksensoren igen, når dækket repareres eller skiftes. ( S. 427)
n Kørsel på ujævne veje
Vær ekstra forsigtig, når du kører på veje med løs belæ\
gning eller huller.
Disse forhold kan medføre tab af dæktryk, så dækkenes støddæmpende
evne forringes. Endvidere kan kørsel på ujævne veje beskadige selve dæk-
kene samt bilens hjul og karosseri.
n Hvis dæktrykket fald er under kørslen
Fortsæt ikke med at køre, da dækkene og/eller hjulene kan blive ødelagt.
OM42B04DK.book Page 439 Wedne sday, September 21, 2016 9:33 AM

4436-3. Gør-det-selv vedligeholdelse
OM42B04DK
6
Vedligeholdelse og pleje

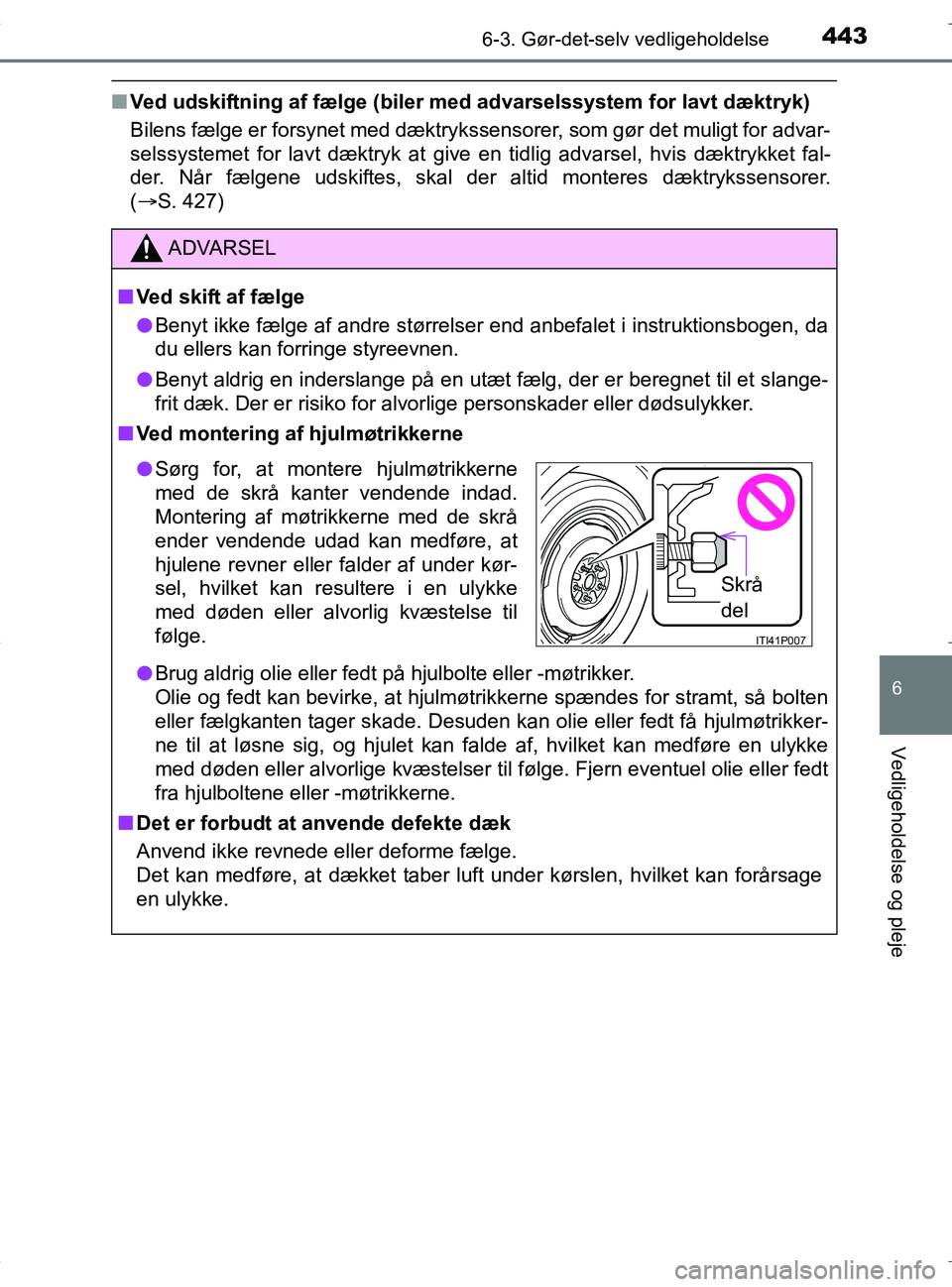

nVed udskiftning af fælge (biler me d advarselssystem for lavt dæktryk)
Bilens fælge er forsynet med dæktrykssensorer, som gør det muligt for advar-
selssystemet for lavt dæktryk at give en tidlig advarsel, hvis dæktrykket fal-
der. Når fælgene udskiftes, skal der altid monteres dæktrykssensorer.
( S. 427)
ADVARSEL
n Ved skift af fælge
l Benyt ikke fælge af andre størrelser end anbefalet i instruktionsbogen, da
du ellers kan forringe styreevnen.
l Benyt aldrig en inderslange på en utæt fælg, der er beregnet ti\
l et slange-
frit dæk. Der er risiko for alvorlige personskader eller dødsulykker.
n Ved montering af hjulmøtrikkerne
l Brug aldrig olie eller fedt på hjulbolte eller -møtrikker.
Olie og fedt kan bevirke, at hjulmøtrikkerne spændes for stramt, så bolten
eller fælgkanten tager skade. Desuden kan olie eller fedt få hjulmøtrikker-
ne til at løsne sig, og hjulet kan falde af, hvilket kan medføre en ulykke
med døden eller alvorlige kvæstelser til følge. Fjern eventuel olie eller fedt
fra hjulboltene eller -møtrikkerne.
n Det er forbudt at anvende defekte dæk
Anvend ikke revnede eller deforme fælge.
Det kan medføre, at dækket taber luft under kørslen, hvilket kan forårsage
en ulykke.
l Sørg for, at montere hjulmøtrikkerne
med de skrå kanter vendende indad.
Montering af møtrikkerne med de skrå
ender vendende udad kan medføre, at
hjulene revner eller falder af under kør-
sel, hvilket kan resultere i en ulykke
med døden eller alvorlig kvæstelse til
følge.
ITI41P007
Skrå
del
OM42B04DK.book Page 443 Wedne sday, September 21, 2016 9:33 AM
