TOYOTA RAV4 HYBRID 2017 Brugsanvisning (in Danish)

5317-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Problemet kan skyldes en af følgende årsager:
l12-volt batteriet kan være afladet. ( S. 535)
l Én eller begge poler på 12-volt batteriet kan være afbrudt.
(ï‚® S. 421)
Kontakt en autoriseret Toyota-forhandler/-reparatør eller andre kvalifi-
cerede fagfolk, hvis problemet ikke kan afhjælpes, eller hvis procedu-
ren til afhjælpning af fejlen ikke kendes.
Hvis hybridsystemet ikke vil starte, kan du benytte nedenstående
fremgangsmåde som en midlertidig løsn ing til at starte det, hvis tæn-
dingskontakten fungerer normalt.
Brug kun denne startprocedure, hvis der er tale om et nødstilfælde.
Træk parkeringsbremsen.
Sæt gearvælgeren på P.
Sæt tændingskontakten på ACCESSORY.
Hold tændingskontakten inde i ca. 15 sekunder, mens du træder
kraftigt på bremsepedalen.
Selvom hybridsystemet kan startes ved at følge ovenstående trin, kan
systemet være fejlbehæftet. Få bilen tjekket hos en autoriseret
Toyota-forhandler/-reparatør e ller andre kvalificerede fagfolk.
Kabinelyset og forlygterne tændes ikke, eller hornet afgiver
ingen lyd.
Nødstart
1
2
3
4
OM42B04DK.book Page 531 Wedne sday, September 21, 2016 9:33 AM

5327-2. Forholdsregler i nødsituationer
OM42B04DK
Hvis den elektroniske nøgle ikke fungerer
ordentligt
Brug den mekaniske nøgle
( S. 120) til at gøre følgende:
Låser alle døre
Låser alle døre op
Hvis kommunikationen mellem den elektroniske nøgle og bilen
er afbrudt ( S. 164), eller hvis den elektroniske nøgle ikke kan
bruges, fordi batteriet er fladt, er det heller ikke muligt at bruge
smart-nøglen og den trådløse fj ernbetjening. I sådanne tilfælde
kan dørene åbnes eller hybridsystemet startes ved at følge
nedenstående procedure.
Låsning og oplåsning af døre
1
2
OM42B04DK.book Page 532 Wedne sday, September 21, 2016 9:33 AM

5337-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Kontrollér, at gearvælgeren står på P, og træd på bremsepedalen.
Lad siden med Toyota-emble-
met på den elektroniske nøgle
berøre tændingskontakten.
Når den elektroniske nøgle regi-
streres, lyder der en summer og
tændingskontakten drejer til ON.
Når smart-nøglen er deaktiveret i
en tilpasset indstilling, drejer tæn-
dingskontakten til ACCESSORY.
Træd bremsepedalen helt ned, og kontrollér at vises på
multi-informationsdisplayet.
Tryk på tændingskontakten.
Hvis hybridsystemet stadig ikke star ter efter flere forsøg, skal du kon-
takte en autoriseret Toyota-forhandler/-reparatør eller andre kvalifice-
rede fagfolk.
Start af hybridsystemet
1
2
3
4
OM42B04DK.book Page 533 Wedne sday, September 21, 2016 9:33 AM

5347-2. Forholdsregler i nødsituationer
OM42B04DK
nStandsning af hybridsystemet
Stil gearvælgeren på P, og tryk på tændingskontakten, som du plejer at gøre,
når du standser hybridsystemet.
n Sådan udskiftes batteriet i nøglen
Da denne procedure er en midlertidig løsning, anbefales det at skifte batteri i
den elektroniske nøgle, så snart batteriet er ved at være fladt. ( S. 447)
n Alarm (hvis monteret)
Når dørene låses med den mekaniske nøgle, aktiveres alarmsystemet ikke.
Hvis en dør låses op med den mekaniske nøgle, når alarmsystemet er slået
til, kan alarmen muligvis udløses.
n Ændring af tændingskontaktens tilstand
Slip bremsepedalen, og tryk på tændingskontakten i trin ovenfor.
Hybridsystemet starter ikke og tilstanden ændres, hver gang der trykkes på
kontakten. ( ï‚®S. 230)
n Hvis den elektroniske nøgle ikke fungerer ordentligt
lKontrollér, at smart-nøglen ikke er blevet deaktiveret i en tilpasset indstilling.
Hvis funktionen er slået fra, skal du slå den til.
(Funktioner, der kan tilpasses: ï‚®S. 566)
l Kontrollér, om batterisparefunktionen er indstillet. Annuller funktionen, hvis
den er indstillet.
(ï‚®S. 160)
3
OM42B04DK.book Page 534 Wedne sday, September 21, 2016 9:33 AM

5357-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Hvis 12-volt batteriet er afladet
Hvis du har et sæt startkabler og en anden (starthjælps-) bil med et
12-volt batteri, kan du starte din bil ved at gøre følgende.Kontrollér, at du har den elek-
troniske nøgle på dig.
Afhængig af situationen kan alar-
men blive aktiveret og dørene
låses, når startkablerne tilkobles.
(ï‚®S. 97)
Ã…bn motorhjelmen ( ï‚®S. 410)
og dækslet til sikringsboksen.
Åbn afdækningen til den særli-
ge starthjælpsterminal.
Hybridsystemet kan startes vha. følgende procedurer, hvis
bilens 12-volt batteri er fladt.
Du kan også kontakte en autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
1
2
3
OM42B04DK.book Page 535 Wedne sday, September 21, 2016 9:33 AM

5367-2. Forholdsregler i nødsituationer
OM42B04DK

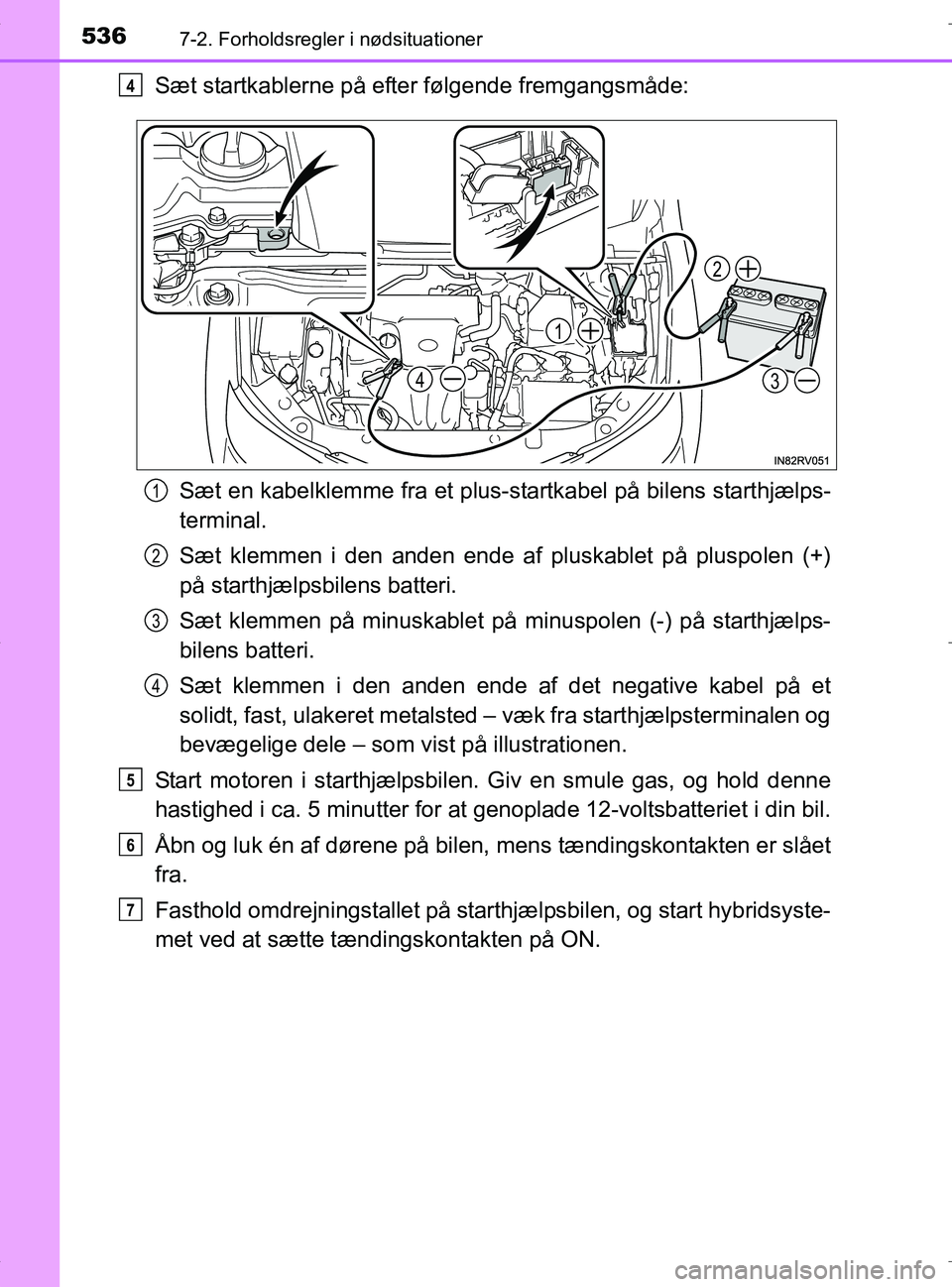

Sæt startkablerne på efter følgende fremgangsmåde:Sæt en kabelklemme fra et plus-s tartkabel på bilens starthjælps-
terminal.
Sæt klemmen i den anden ende af pluskablet på pluspolen (+)
på starthjælpsbilens batteri.
Sæt klemmen på minuskablet på minuspolen (-) på starthjælps-
bilens batteri.
Sæt klemmen i den anden ende af det negative kabel på et
solidt, fast, ulakeret metalsted – væk fra starthjælpsterminalen og
bevægelige dele – som vist på illustrationen.
Start motoren i starthjælpsbilen. Giv en smule gas, og hold denne
hastighed i ca. 5 minutter for at genoplade 12-voltsbatteriet i din bil.
Åbn og luk én af dørene på bilen, mens tændingskontakten er slået
fra.
Fasthold omdrejningstallet på starthjælpsbilen, og start hybridsyste-
met ved at sætte tændingskontakten på ON.4
4
1
2
3
1
2
3
4
5
6
7
OM42B04DK.book Page 536 Wedne sday, September 21, 2016 9:33 AM

5377-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
Kontrollér, at indikatoren "READY" lyser. Hvis indikatoren ikke lyser,
skal du kontakte en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
Når hybridsystemet er startet, fjernes startkablerne i nøjagtigt den
omvendte rækkefølge.
Luk afdækningen til den særlige starthjælpsterminal, og sæt dæks-
let til sikringsboksen på plads igen.
Når dækslet til sikringsboksen sættes på plads, skal det først hægtes på
de to bageste tappe.
Få bilen efterset af en autoriseret Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk så hu rtigt som muligt, når hybridsystemet
er startet.
n Start af hybridsystemet, når 12- volt batteriet er afladet
Hybridsystemet kan ikke startes ved at trække eller skubbe bilen i gang.
n SÃ¥dan forebygges afladning af 12-volt batteriet
lSluk for forlygterne og audiosystemet, når der er slukket for hybridsystemet.
l Sluk for alle unødvendige elektriske komponenter, hvis bilen kører med lav
hastighed gennem længere tid, fx i tæt trafik.
n Opladning af 12-volt batteriet
12-volt batteriet aflades gradvist, selv når bilen ikke er i brug, på grund af
naturlig afladning samt strømforbrug fra visse elapparater. Hvis bilen efterla-
des i lang tid, kan 12-volt batteriet blive afladet, og hybridsystemet kan ikke
starte. (12-volt batteriet oplades automatisk, når hybridsystemet er i gang).
n Ved opladning eller udskiftning af 12-volt batteriet
lI nogle tilfælde kan dørene ikke åbnes med smart-nøglen, hvis 12-volt batte-
riet er fladt. Brug i så fald den trådløse fjernbetjening eller den mekaniske
nøgle til at oplåse og låse dørene.
l Hybridsystemet kan muligvis ikke startes i første forsøg efter opladning af
12-volt batteriet, men det starter normalt i andet forsøg. Dette er ikke en fejl.
l Tændingskontaktens tilstand huskes af bilen. Når 12-volt batteriet tilsluttes
igen, vender systemet tilbage til den tilstand, det var i, inden batteriet blev
fladt. Slå tændingskontakten fra, før du afbryder 12-volt batteriet.
Hvis du er usikker på, hvilken indstilling tændingskontakten havde, inden
12-volt batteriet blev fladt, skal du være særligt forsigtig, når du tilslutter bat-
teriet igen.
l Nogle systemer skal eventuelt initialiseres. ( ï‚®S. 570)
8
9
10
OM42B04DK.book Page 537 Wednesday, September 21, 2016 9:33 AM

5387-2. Forholdsregler i nødsituationer
OM42B04DK
ADVARSEL
nSådan undgås det, at 12-volt batteriet bryder i brand eller eksploderer
Overhold følgende sikkerhedsforanstaltninger for at forebygge antændelse
af brændbar gas, der evt. siver ud af 12-volt batteriet:
l Sørg for, at hvert startkabel er sat på den rigtige pol, og at det ikke utilsig-
tet kommer til at berøre andet end den pol, som det skal sættes på.
l Undgå, at den anden ende af startkablet sluttet til "+" polen rører ved
andre dele eller metaloverflader i området, fx beslag eller ulakerede metal-
dele.
l Sørg for, at startkablernes + og - klemmer ikke kommer i kontakt med hin-
anden.
l Rygning, åben ild samt anvendelse af tændstikker og lightere i nærheden
af 12-volt batteriet er forbudt.
n Forholdsregler mht. 12-volt batteriet
12-volt batteriet indeholder giftig og korroderende syre samt bly og blyfor-
bindelser. Overhold følgende sikkerhedsforanstaltninger ved håndtering af
12-volt batteriet:
l Ved håndtering af 12-volt batteriet skal du altid bære beskyttelsesbriller og
passe på, at syren i batteriet ikke kommer i kontakt med hud, tøj eller
bilens karosseri.
l Læn dig ikke ind over 12-volt batteriet.
l Hvis syren i batteriet kommer i kontakt med hud eller øjne, skal du omgå-
ende skylle det berørte område med vand og søge læge.
Læg en våd svamp eller klud på det berørte område, indtil du kan modtage
lægehjælp.
l Vask altid hænder efter berøring af 12-voltsbatteriets beslag, poler og
andre batteridele.
l Hold børn væk fra 12-volt batteriet.
n Efter opladning af 12-volt batteriet
Få 12-voltsbatteriet efterset hos den nærmeste autoriserede Toyota-for-
handler/-reparatør eller andre kvalificerede fagfolk så hurtigt som muligt.
Hvis 12-voltsbatteriet er ved at nedbrydes, kan fortsat brug medføre, at 12-
voltsbatteriet afgiver ildelugtende gas, der kan være skadelig for passager-
nes helbred.
n Udskiftning af 12-volt batteriet
ï‚® S. 425
OM42B04DK.book Page 538 Wedne sday, September 21, 2016 9:33 AM

5397-2. Forholdsregler i nødsituationer
OM42B04DK
7
Hvis der opstår problemer
BEMÆRK
nVed håndtering af startkabler
Pas på, at startkablerne ikke vikler sig ind i køleventilatoren el. lign.
n Forebyggelse af skader på bilen
I nødsituationer kan den særlige starth jælpsterminal bruges til at oplade 12-
volt batteriet ved hjælp af en anden bil. Den kan ikke bruges til at give en
anden bil starthjælp.
OM42B04DK.book Page 539 Wedne sday, September 21, 2016 9:33 AM

5407-2. Forholdsregler i nødsituationer
OM42B04DK
Hvis bilen overophedes
lViseren i temperaturmåleren for kølervæske ( S. 106) bevæger
sig op i det røde område, eller bil en mister kraft fra hybridsystemet.
(Bilens hastighed øges for eksempel ikke).
l "Engine Coolant Temp high" eller "Hybrid System Overheated"
vises på multi-inform ationsdisplayet. (S. 494)
l Der kommer damp op af kølerhjelmen.
nHvis viseren i temperaturmålere n for kølervæske kommer op i
det røde felt, eller "Engine Cool ant Temp high" vises på multi-
informationsdisplayet
Stands bilen et sikkert sted, sl uk for airconditionsystemet, og
stands derefter hybridsystemet.
Hvis der er damp:
Løft forsigtigt motorhjelmen, når dampen er stilnet af.
Hvis der ikke er damp:
Løft forsigtigt motorhjelmen.
Kontrollér slanger og køler for lækage, når hybridsystemet er
kølet tilstrækkelig af.
Køler
Blæsere
Kontakt en autoriseret
Toyota-forhandler/-reparatør
eller andre kvalificerede fag-
folk, hvis der lækkes meget
kølervæske.
Følgende kan betyde, at din bil er overophedet.
Afhjælpning
1
2
3
1
2
OM42B04DK.book Page 540 Wedne sday, September 21, 2016 9:33 AM
