TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

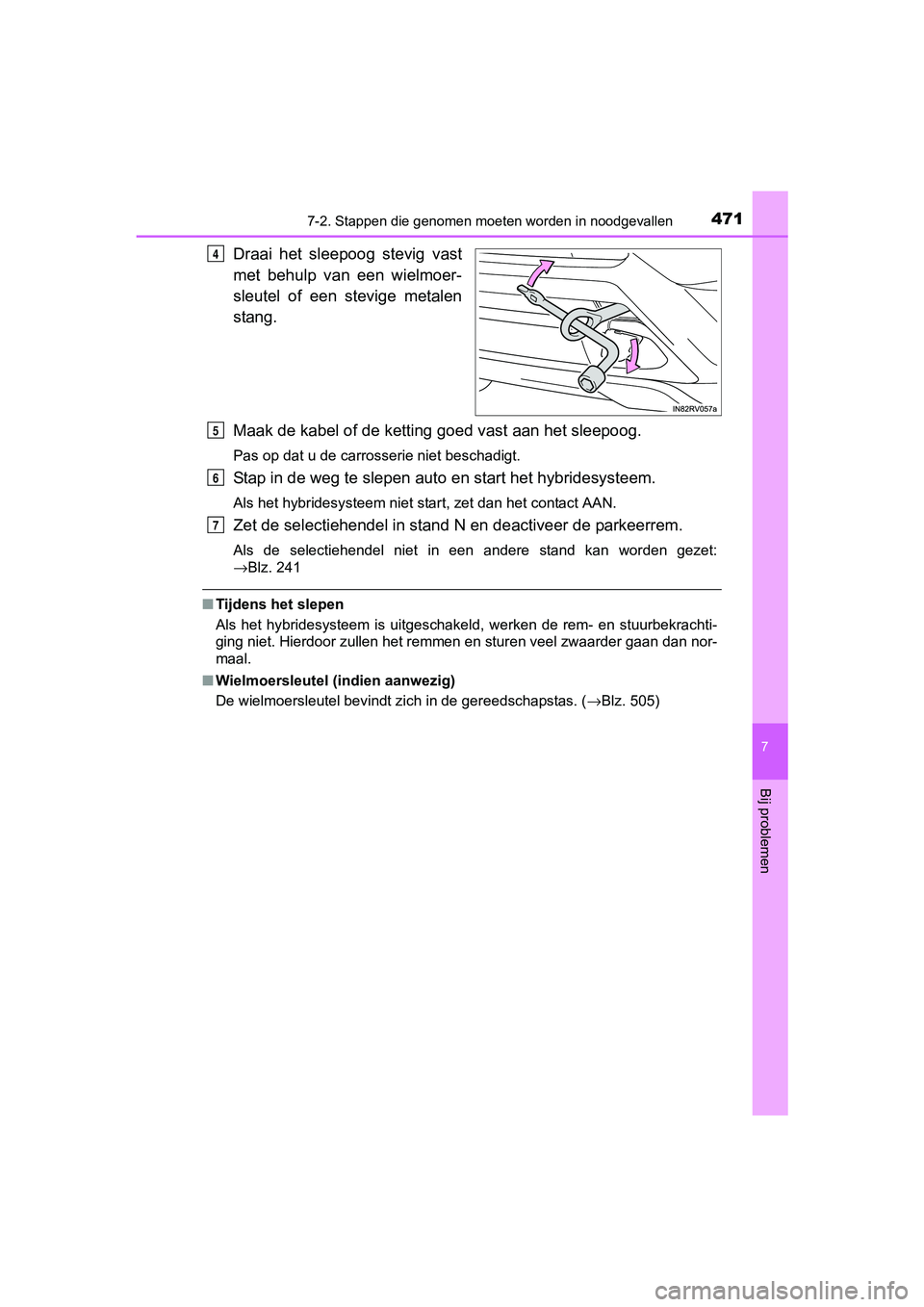

4717-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
Maak de kabel of de ketting goed vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
Stap in de weg te slepen auto e n start het hybridesysteem.
Als het hybridesysteem niet start, zet dan het contact AAN.
Zet de selectiehendel in stand N en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere stand kan worden gezet :
→Blz. 241
■ Tijdens het slepen
Als het hybridesysteem is uitgeschakeld, werken de rem- en stuu rbekrachti-
ging niet. Hierdoor zullen het remmen en sturen veel zwaarder g aan dan nor-
maal.
■ Wielmoersleutel (indien aanwezig)
De wielmoersleutel bevindt zich in de gereedschapstas. ( →Blz. 505)
4
5
6
7
RAV4-HV_OM_OM42B04E_(EE).book Page 471 Friday, August 5, 2016 4:24 PM

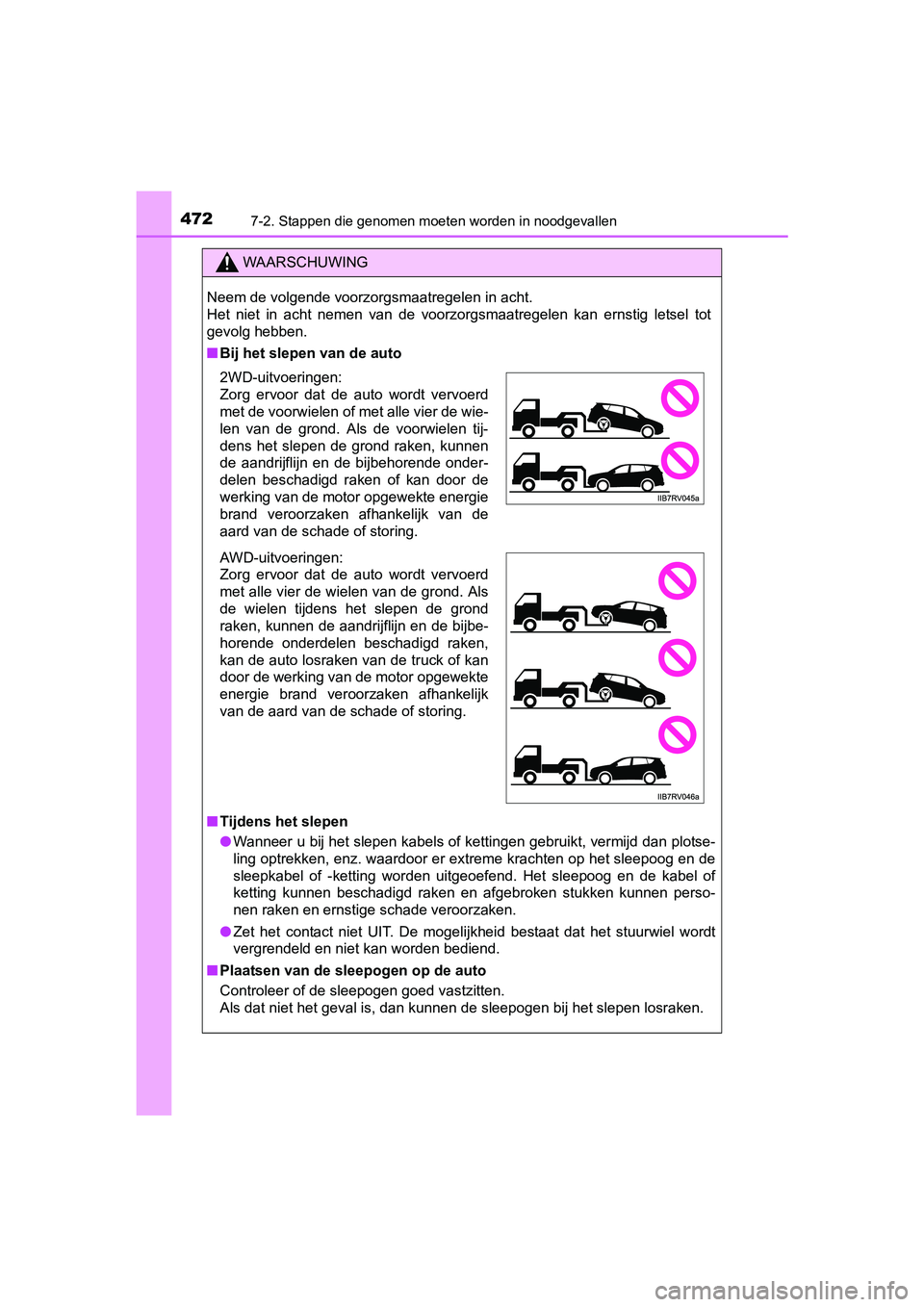

4727-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■ Bij het slepen van de auto
■ Tijdens het slepen
● Wanneer u bij het slepen kabels of kettingen gebruikt, vermijd dan plotse-
ling optrekken, enz. waardoor er extreme krachten op het sleepo og en de
sleepkabel of -ketting worden uitgeoefend. Het sleepoog en de kabel of
ketting kunnen beschadigd raken en afgebroken stukken kunnen pe rso-
nen raken en ernstige schade veroorzaken.
● Zet het contact niet UIT. De mogelijkheid bestaat dat het stuur wiel wordt
vergrendeld en niet kan worden bediend.
■ Plaatsen van de sleepogen op de auto
Controleer of de sleepogen goed vastzitten.
Als dat niet het geval is, dan kunnen de sleepogen bij het slepen losraken.
2WD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de wie-
len van de grond. Als de voorwielen tij-
dens het slepen de grond raken, kunnen
de aandrijflijn en de bijbehorende onder-
delen beschadigd raken of kan door de
werking van de motor opgewekte energie
brand veroorzaken afhankelijk van de
aard van de schade of storing.
AWD-uitvoeringen:
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond. Als
de wielen tijdens het slepen de grond
raken, kunnen de aandrijflijn en de bijbe-
horende onderdelen beschadigd raken,
kan de auto losraken van de truck of kan
door de werking van de motor opgewekte
energie brand veroorzaken afhankelijk
van de aard van de schade of storing.
RAV4-HV_OM_OM42B04E_(EE).book Page 472 Friday, August 5, 2016 4:24 PM

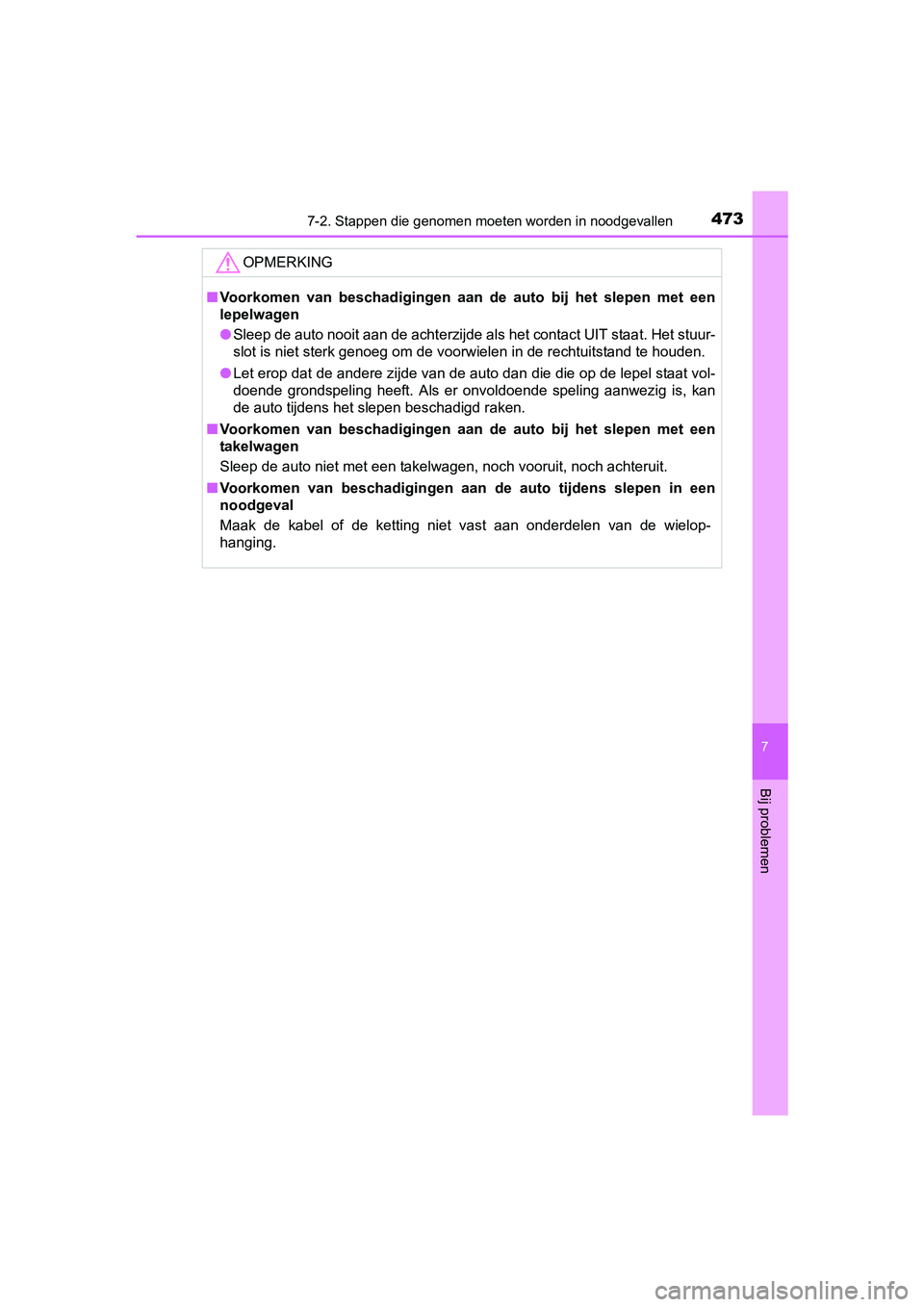

4737-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
OPMERKING
■Voorkomen van beschadigingen aan de auto bij het slepen met een
lepelwagen
● Sleep de auto nooit aan de achterzijde als het contact UIT staa t. Het stuur-
slot is niet sterk genoeg om de voorwielen in de rechtuitstand te houden.
● Let erop dat de andere zijde van de auto dan die die op de lepe l staat vol-
doende grondspeling heeft. Als er onvoldoende speling aanwezig is, kan
de auto tijdens het slepen beschadigd raken.
■ Voorkomen van beschadigingen aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen, noch vooruit, noch achte ruit.
■ Voorkomen van beschadigingen aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast aan onderdelen van de wielop-
hanging.
RAV4-HV_OM_OM42B04E_(EE).book Page 473 Friday, August 5, 2016 4:24 PM

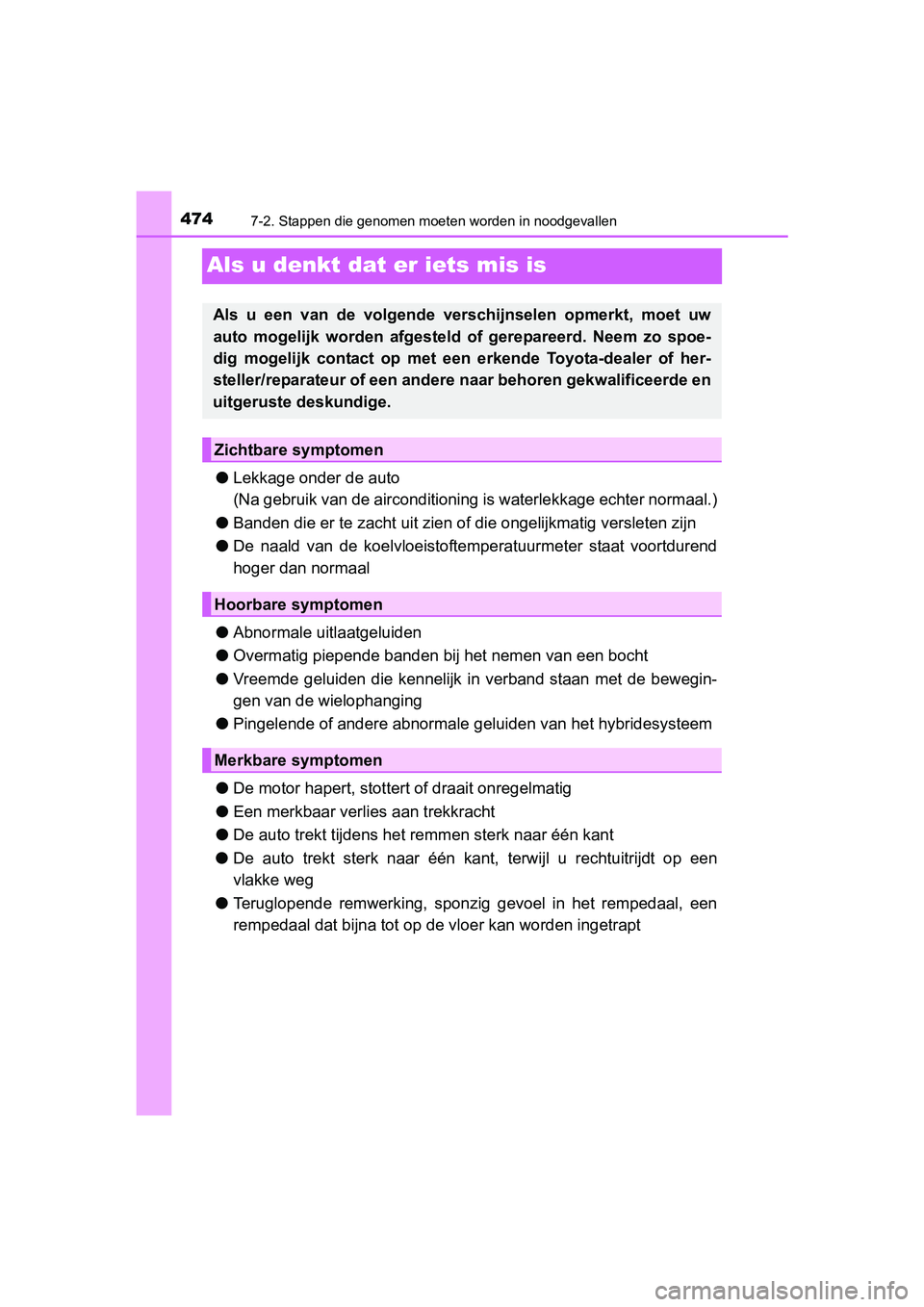

4747-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Als u denkt dat er iets mis is
●Lekkage onder de auto
(Na gebruik van de airconditioning is waterlekkage echter norma al.)
● Banden die er te zacht uit zien of die o ngelijkmatig versleten zijn
● De naald van de koelvloeistoftemperatuurmeter staat voortdurend
hoger dan normaal
● Abnormale uitlaatgeluiden
● Overmatig piepende banden b ij het nemen van een bocht
● Vreemde geluiden die kennelijk in verband staan met de bewegin-
gen van de wielophanging
● Pingelende of andere abnormale g eluiden van het hybridesysteem
● De motor hapert, stottert of draait onregelmatig
● Een merkbaar verlie s aan trekkracht
● De auto trekt tijdens het r emmen sterk naar één kant
● De auto trekt sterk naar één kan t, terwijl u rechtuitrijdt op een
vlakke weg
● Teruglopende remwerking, sponzig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer kan worden ingetrapt
Als u een van de volgende verschijnselen opmerkt, moet uw
auto mogelijk worden afgesteld of gerepareerd. Neem zo spoe-
dig mogelijk contact op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde e n
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
Merkbare symptomen
RAV4-HV_OM_OM42B04E_(EE).book Page 474 Friday, August 5, 2016 4:24 PM

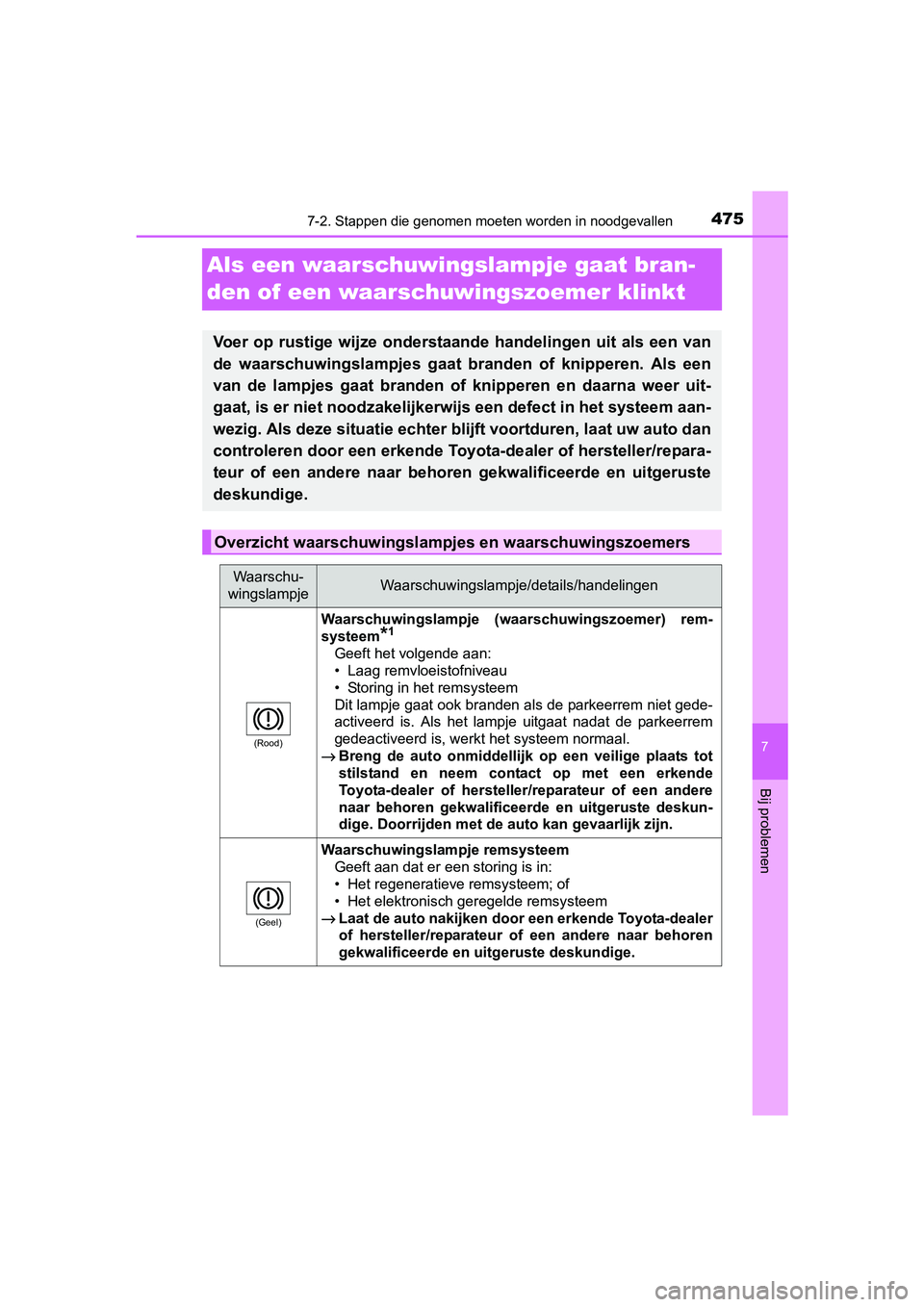

4757-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Als een waarschuwingslampje gaat bran-
den of een waarschuwingszoemer klinkt
Voer op rustige wijze onderstaande handelingen uit als een van
de waarschuwingslampjes gaat branden of knipperen. Als een
van de lampjes gaat branden of knipperen en daarna weer uit-
gaat, is er niet noodza kelijkerwijs een defect in het systeem a an-
wezig. Als deze situatie echter blijft voortduren, laat uw auto dan
controleren door een erkende Toy ota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Overzicht waarschuwingslampjes en waarschuwingszoemers
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
(Rood)
Waarschuwingslampje (waarschuwingszoemer) rem-
systeem
*1
Geeft het volgende aan:
• Laag remvloeistofniveau
• Storing in het remsysteem
Dit lampje gaat ook branden als de parkeerrem niet gede-
activeerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
→ Breng de auto onmiddellijk op een veilige plaats tot
stilstand en neem contact op met een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige. Doorrijden met de auto kan gevaarlijk zijn.
(Geel)
Waarschuwingslampje remsysteem Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem; of
• Het elektronisch geregelde remsysteem
→ Laat de auto nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
RAV4-HV_OM_OM42B04E_(EE).book Page 475 Friday, August 5, 2016 4:24 PM

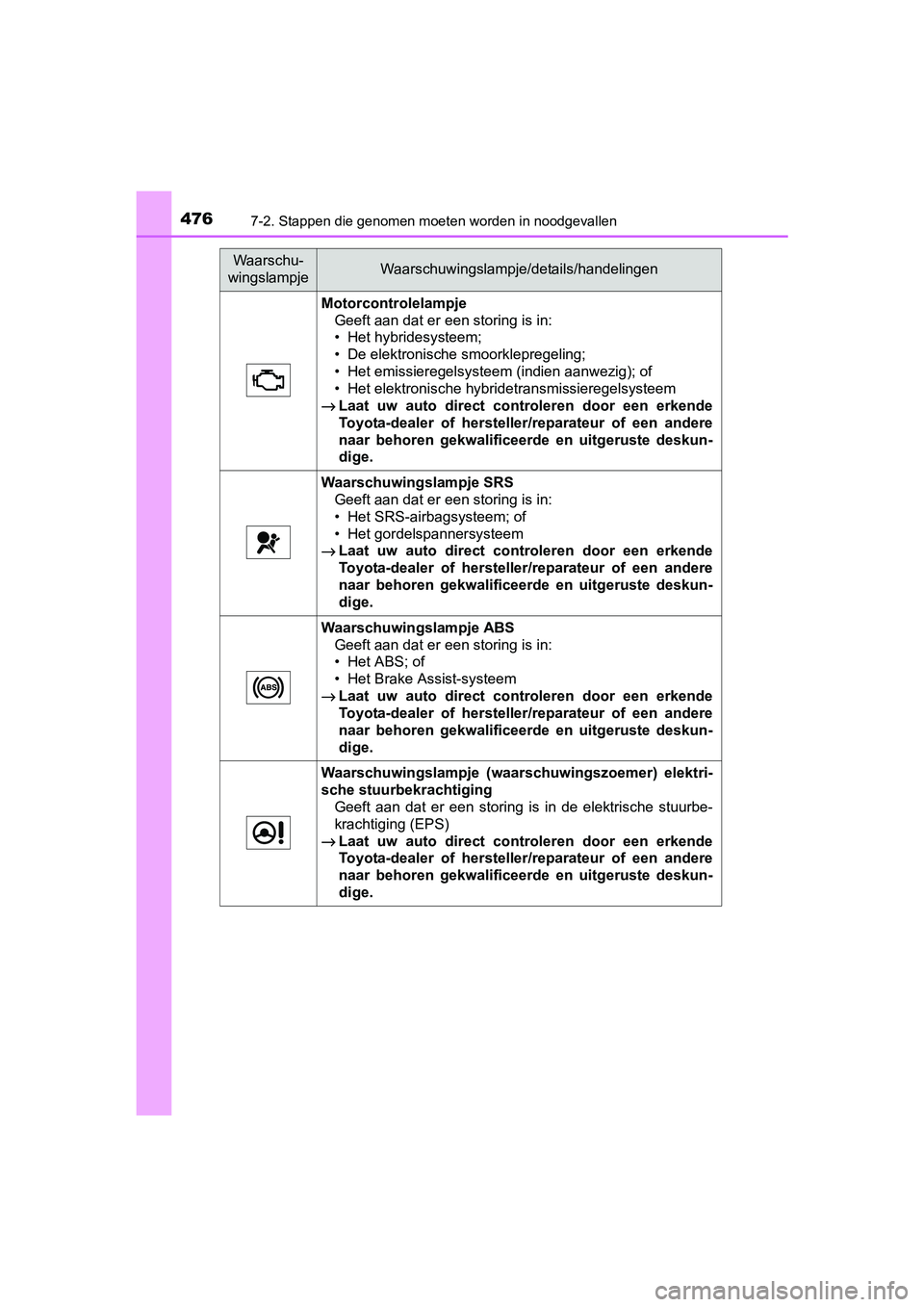

4767-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Motorcontrolelampje
Geeft aan dat er een storing is in:
• Het hybridesysteem;
• De elektronische smoorklepregeling;
• Het emissieregelsysteem (indien aanwezig); of
• Het elektronische hybridetransmissieregelsysteem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje SRS Geeft aan dat er een storing is in:
• Het SRS-airbagsysteem; of
• Het gordelspannersysteem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje ABS
Geeft aan dat er een storing is in:
• Het ABS; of
• Het Brake Assist-systeem
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschuwingslampje (waarschuwingszoemer) elektri-
sche stuurbekrachtiging Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 476 Friday, August 5, 2016 4:24 PM

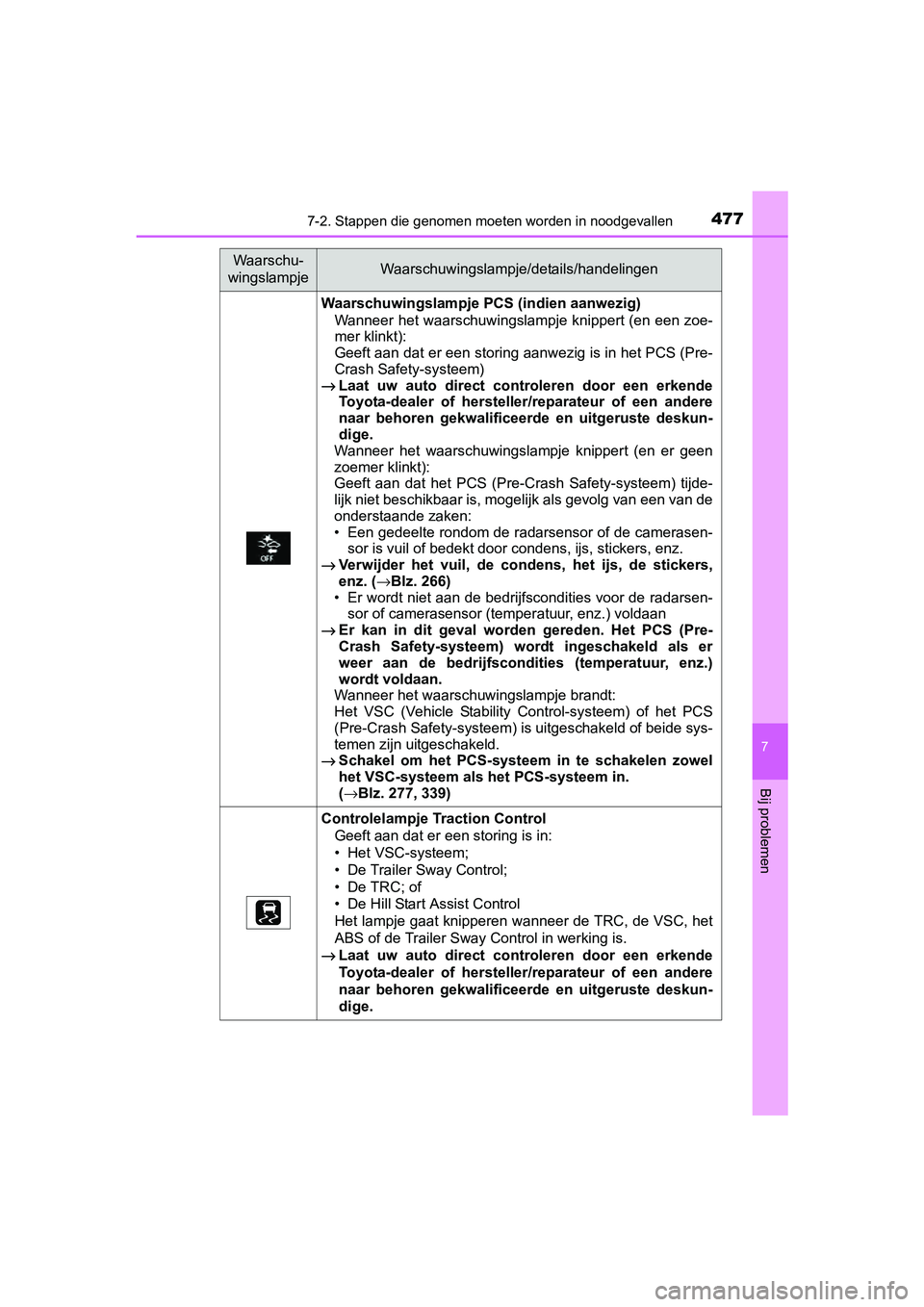

4777-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Waarschuwingslampje PCS (indien aanwezig)
Wanneer het waarschuwingslampje knippert (en een zoe-
mer klinkt):
Geeft aan dat er een storing aanwezig is in het PCS (Pre-
Crash Safety-systeem)
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Wanneer het waarschuwingslampje knippert (en er geen
zoemer klinkt):
Geeft aan dat het PCS (Pre-Crash Safety-systeem) tijde-
lijk niet beschikbaar is, mogelijk als gevolg van een van de
onderstaande zaken:
• Een gedeelte rondom de radarsensor of de camerasen- sor is vuil of bedekt door condens, ijs, stickers, enz.
→ Verwijder het vuil, de condens, het ijs, de stickers,
enz. ( →Blz. 266)
• Er wordt niet aan de bedrijfscondities voor de radarsen- sor of camerasensor (temperatuur, enz.) voldaan
→ Er kan in dit geval worden gereden. Het PCS (Pre-
Crash Safety-systeem) wordt ingeschakeld als er
weer aan de bedrijfscondi ties (temperatuur, enz.)
wordt voldaan.
Wanneer het waarschuwingslampje brandt:
Het VSC (Vehicle Stability Control-systeem) of het PCS
(Pre-Crash Safety-systeem) is uitgeschakeld of beide sys-
temen zijn uitgeschakeld.
→ Schakel om het PCS-systeem in te schakelen zowel
het VSC-systeem als het PCS-systeem in.
(→Blz. 277, 339)
Controlelampje Traction Control
Geeft aan dat er een storing is in:
• Het VSC-systeem;
• De Trailer Sway Control;
•De TRC; of
• De Hill Start Assist Control
Het lampje gaat knipperen wanneer de TRC, de VSC, het
ABS of de Trailer Sway Control in werking is.
→ Laat uw auto direct controleren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 477 Friday, August 5, 2016 4:24 PM

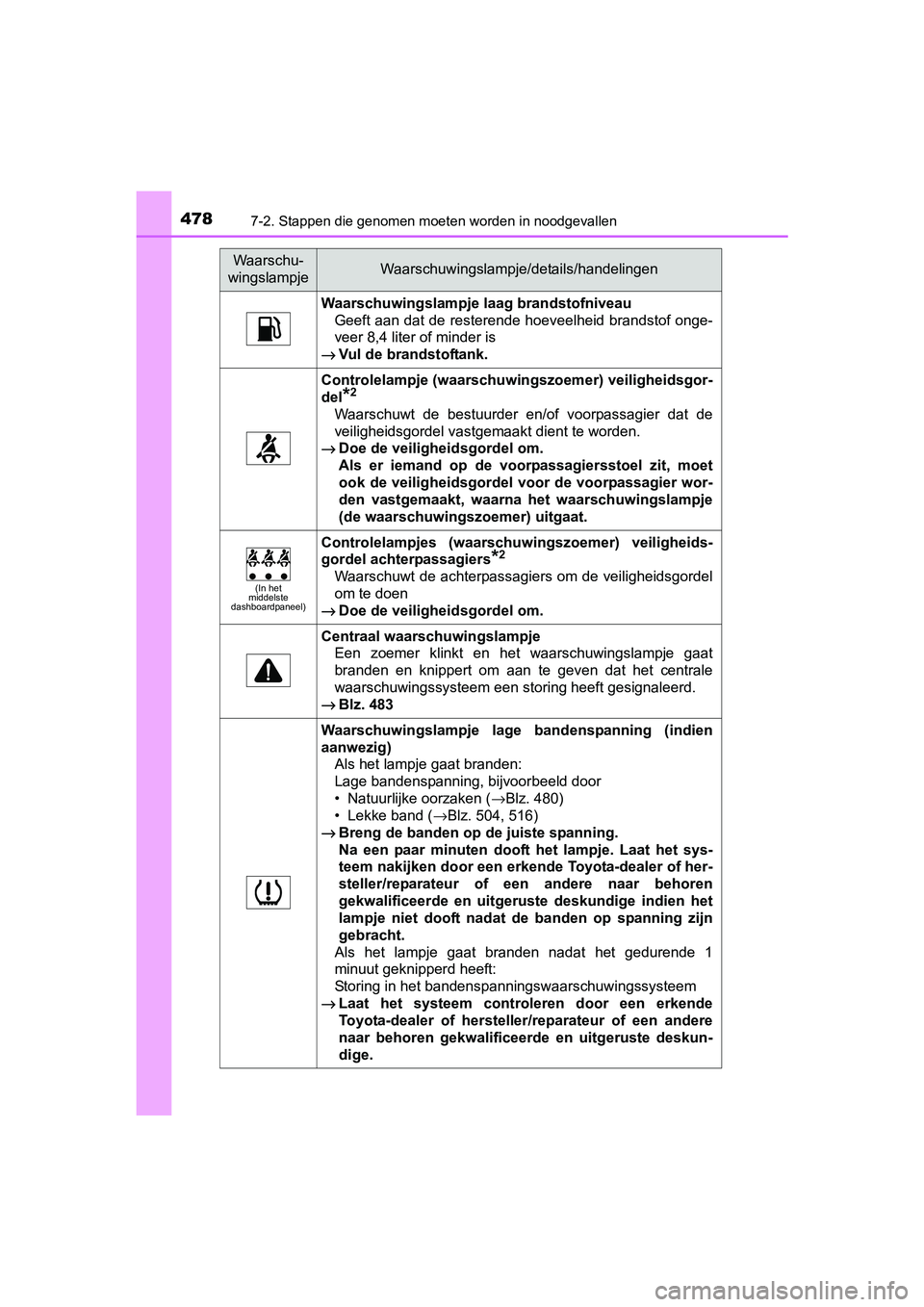

4787-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Waarschuwingslampje laag brandstofniveau
Geeft aan dat de resterende hoeveelheid brandstof onge-
veer 8,4 liter of minder is
→ Vul de brandstoftank.
Controlelampje (waarschuwingszoemer) veiligheidsgor-
del
*2
Waarschuwt de bestuurder en/of voorpassagier dat de
veiligheidsgordel vastgemaakt dient te worden.
→ Doe de veiligheidsgordel om.
Als er iemand op de voorpassagiersstoel zit, moet
ook de veiligheidsgordel voor de voorpassagier wor-
den vastgemaakt, waarna het waarschuwingslampje
(de waarschuwingszoemer) uitgaat.
(In het
middelste
dashboardpaneel)
Controlelampjes (waarschu wingszoemer) veiligheids-
gordel achterpassagiers
*2
Waarschuwt de achterpassagiers om de veiligheidsgordel
om te doen
→ Doe de veiligheidsgordel om.
Centraal waarschuwingslampje
Een zoemer klinkt en het waarschuwingslampje gaat
branden en knippert om aan te geven dat het centrale
waarschuwingssysteem een storing heeft gesignaleerd.
→ Blz. 483
Waarschuwingslampje lage bandenspanning (indien
aanwezig)
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
• Natuurlijke oorzaken ( →Blz. 480)
• Lekke band ( →Blz. 504, 516)
→ Breng de banden op de juiste spanning.
Na een paar minuten dooft het lampje. Laat het sys-
teem nakijken door een erken de Toyota-dealer of her-
steller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige indien het
lampje niet dooft nadat de banden op spanning zijn
gebracht.
Als het lampje gaat branden nadat het gedurende 1
minuut geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
→ Laat het systeem contro leren door een erkende
Toyota-dealer of hersteller /reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 478 Friday, August 5, 2016 4:24 PM

4797-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

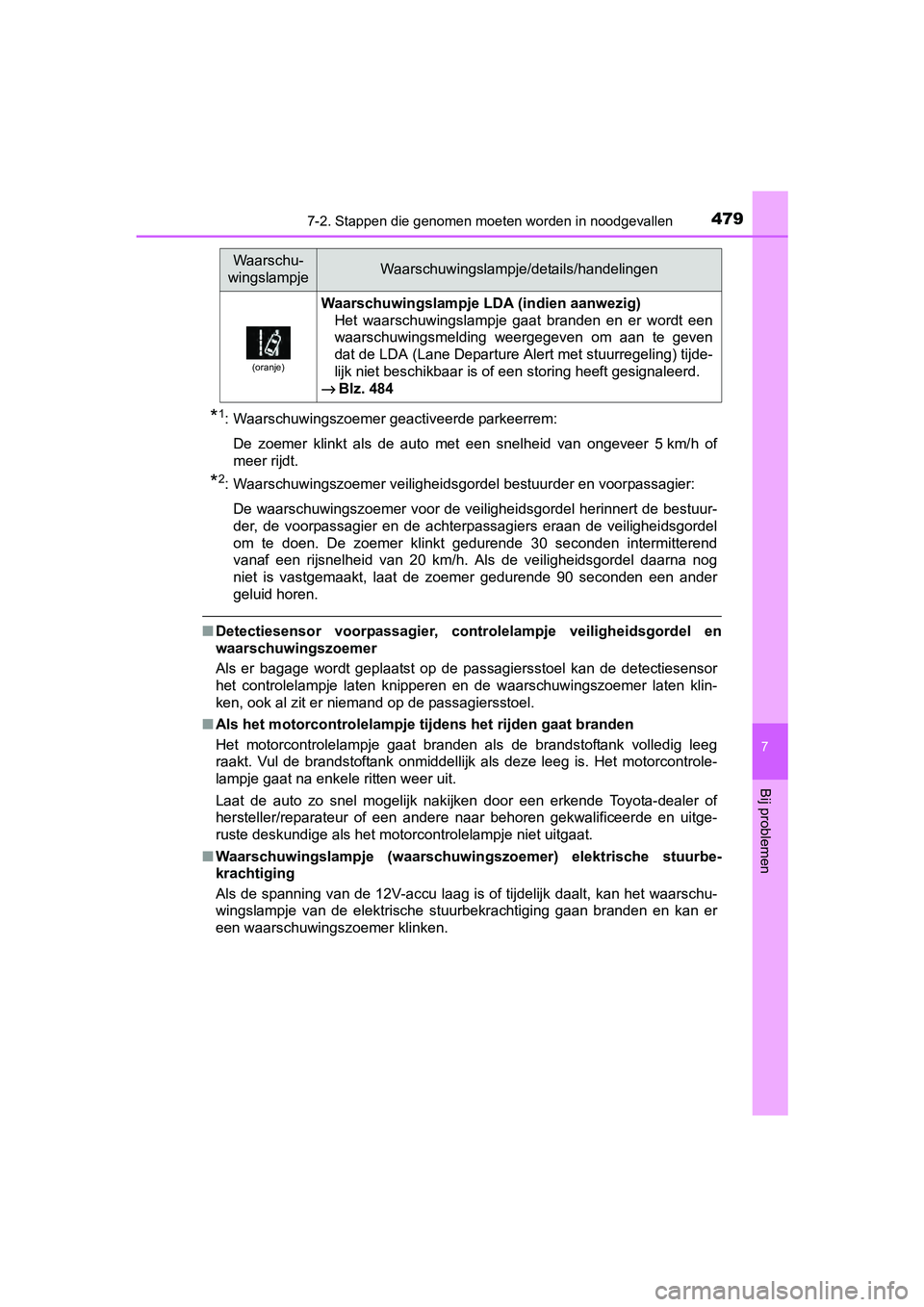

*1: Waarschuwingszoemer geactiveerde parkeerrem:
De zoemer klinkt als de auto met een snelheid van ongeveer 5 km/ h of
meer rijdt.
*2: Waarschuwingszoemer veiligheids gordel bestuurder en voorpassagier:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de b estuur-
der, de voorpassagier en de achterpassagiers eraan de veilighei dsgordel
om te doen. De zoemer klinkt gedurende 30 seconden intermittere nd
vanaf een rijsnelheid van 20 km/h. Als de veiligheidsgordel daa rna nog
niet is vastgemaakt, laat de zoemer gedurende 90 seconden een a nder
geluid horen.
■ Detectiesensor voorpassagier, controlelampje veiligheidsgordel en
waarschuwingszoemer
Als er bagage wordt geplaatst op de passagiersstoel kan de detectiesensor
het controlelampje laten knipperen en de waarschuwingszoemer la ten klin-
ken, ook al zit er niemand op de passagiersstoel.
■ Als het motorcontrolelampje ti jdens het rijden gaat branden
Het motorcontrolelampje gaat branden als de brandstoftank volle dig leeg
raakt. Vul de brandstoftank onmiddellijk als deze leeg is. Het motorcontrole-
lampje gaat na enkele ritten weer uit.
Laat de auto zo snel mogelijk nakijken door een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige als het motorcontrolelampje niet uitgaat.
■ Waarschuwingslampje (waarschuwin gszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is of tijdelijk daalt, kan het waarschu-
wingslampje van de elektrische stuurbekrachtiging gaan branden en kan er
een waarschuwingszoemer klinken.
(oranje)
Waarschuwingslampje LDA (indien aanwezig) Het waarschuwingslampje gaat branden en er wordt een
waarschuwingsmelding weergegeven om aan te geven
dat de LDA (Lane Departure Alert met stuurregeling) tijde-
lijk niet beschikbaar is of een storing heeft gesignaleerd.
→ Blz. 484
Waarschu-
wingslampjeWaarschuwingslampje/details/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 479 Friday, August 5, 2016 4:24 PM

4807-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)■

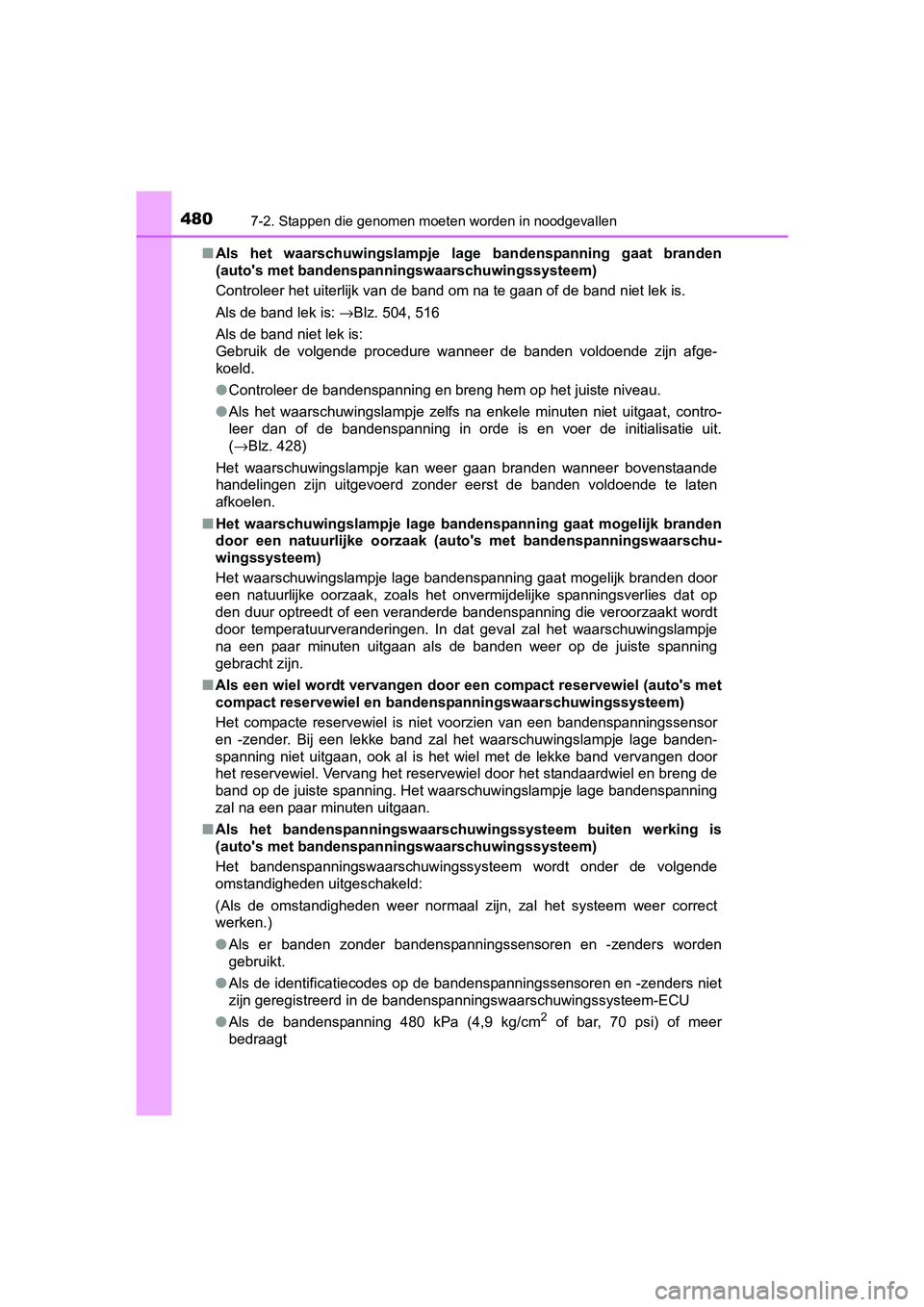

Als het waarschuwingslampje lag e bandenspanning gaat branden
(auto's met bandenspanningswaarschuwingssysteem)
Controleer het uiterlijk van de band om na te gaan of de band n iet lek is.
Als de band lek is: →Blz. 504, 516
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, contro-
leer dan of de bandenspanning in orde is en voer de initialisat ie uit.
( →Blz. 428)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage ba ndenspanning gaat mogelijk brand en
door een natuurlijke oorzaak (aut o's met bandenspanningswaarsch u-
wingssysteem)
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsver lies dat op
den duur optreedt of een veranderde bandenspanning die veroorza akt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwin gslampje
na een paar minuten uitgaan als de banden weer op de juiste spa nning
gebracht zijn.
■ Als een wiel wordt vervangen door een compact reservewiel (auto's met
compact reservewiel en bandenspanningswaarschuwingssysteem)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender. Bij een lekke band zal het waarschuwingslampje lage banden-
spanning niet uitgaan, ook al is het wiel met de lekke band ver vangen door
het reservewiel. Vervang het reservewiel door het standaardwiel en breng de
band op de juiste spanning. Het waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
■ Als het bandenspanningswaarschuwingssysteem buiten werking is
(auto's met bandenspanningswaarschuwingssysteem)
Het bandenspanningswaarschuwingssysteem wordt onder de volgende
omstandigheden uitgeschakeld:
(Als de omstandigheden weer normaal zijn, zal het systeem weer correct
werken.)
● Als er banden zonder bandenspanningssensoren en -zenders worden
gebruikt.
● Als de identificatiecodes op de bandenspanningssensoren en -zen ders niet
zijn geregistreerd in de bandenspanningswaarschuwingssysteem-ECU
● Als de bandenspanning 480 kPa (4,9 kg/cm
2 of bar, 70 psi) of meer
bedraagt
RAV4-HV_OM_OM42B04E_(EE).book Page 480 Friday, August 5, 2016 4:24 PM
