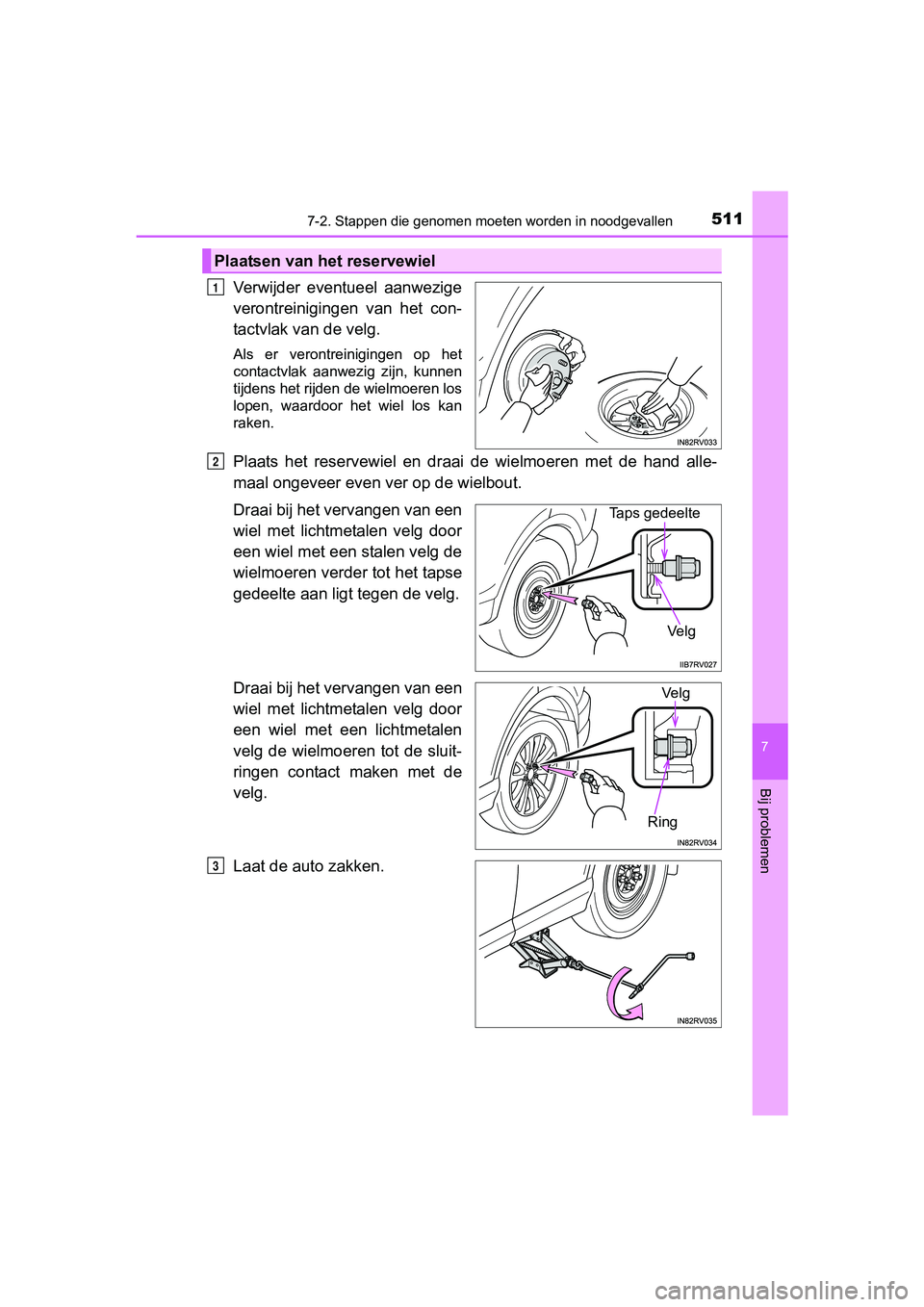

5117-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Laat de auto zakken.
Plaatsen van het reservewiel
1
2
Taps gedeelte
Ve l g
Ring
Ve l g
P
RAV4-HV_OM_OM42B04E_(EE).book Page 511 Friday, August 5, 2016 4:24 PM

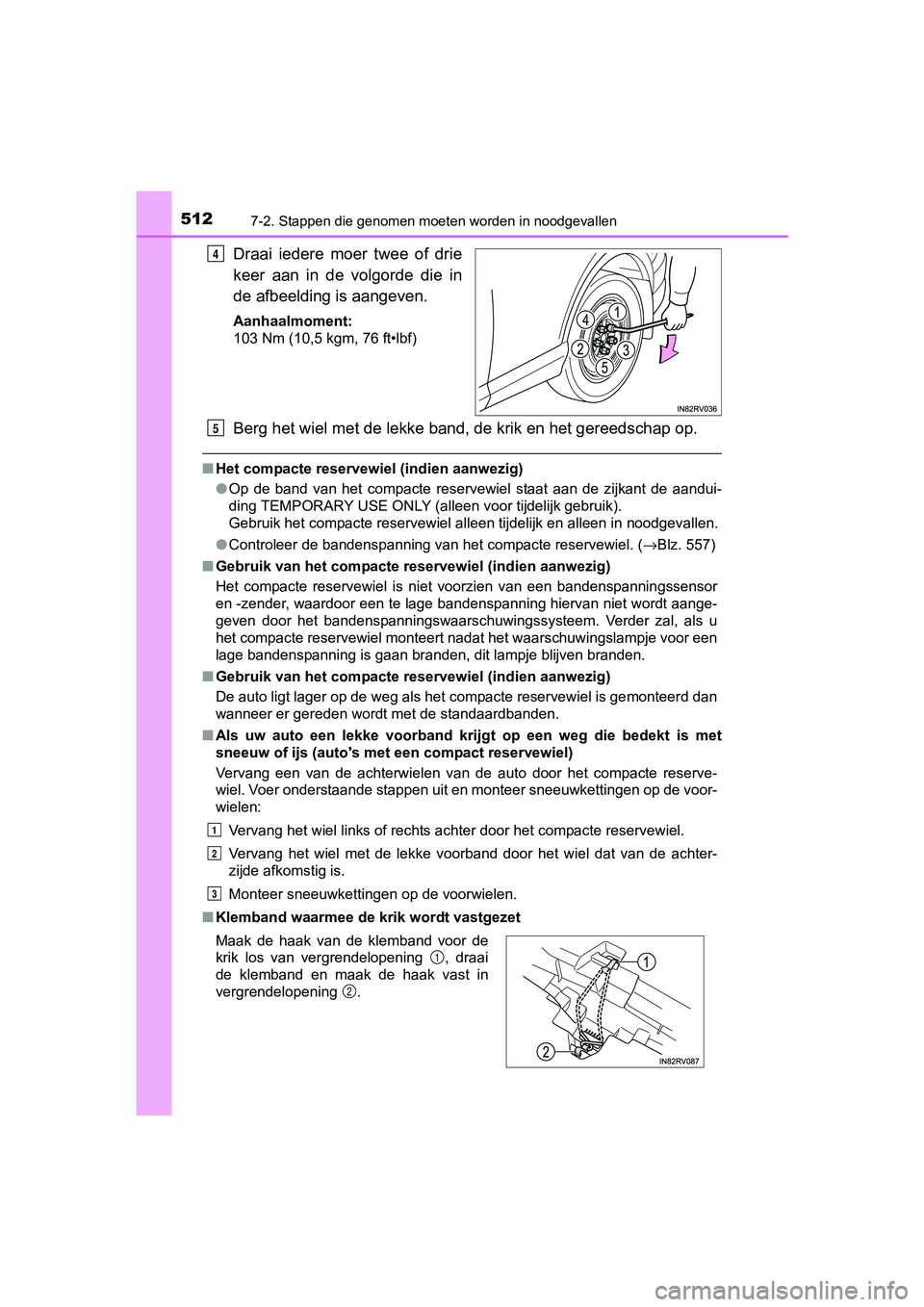

5127-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
103 Nm (10,5 kgm, 76 ft•lbf)
Berg het wiel met de lekke band, de krik en het gereedschap op.
■Het compacte reservewiel (indien aanwezig)
●Op de band van het compacte reservewiel staat aan de zijkant de aandui-
ding TEMPORARY USE ONLY (alleen voor tijdelijk gebruik).
Gebruik het compacte reservewiel alleen tijdelijk en alleen in noodgevallen.
● Controleer de bandenspanning van het compacte reservewiel. ( →Blz. 557)
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het compacte reservewiel is niet voorzien van een bandenspannin gssensor
en -zender, waardoor een te lage bandenspanning hiervan niet wo rdt aange-
geven door het bandenspanningswaarschuwingssysteem. Verder zal, als u
het compacte reservewiel monteert nadat het waarschuwingslampje voor een
lage bandenspanning is gaan branden, dit lampje blijven branden .
■ Gebruik van het compacte reservewiel (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd dan
wanneer er gereden wordt met de standaardbanden.
■ Als uw auto een lekke voorband krijgt op een weg die bedekt is met
sneeuw of ijs (auto's met een compact reservewiel)
Vervang een van de achterwielen van de auto door het compacte r eserve-
wiel. Voer onderstaande stappen uit en monteer sneeuwkettingen op de voor-
wielen:
Vervang het wiel links of rechts achter door het compacte reser vewiel.
Vervang het wiel met de lekke voorband door het wiel dat van de achter-
zijde afkomstig is.
Monteer sneeuwkettingen op de voorwielen.
■ Klemband waarmee de krik wordt vastgezet
4
Maak de haak van de klemband voor de
krik los van vergrendelopening , draai
de klemband en maak de haak vast in
vergrendelopening .
5
1
2
3
1
2
RAV4-HV_OM_OM42B04E_(EE).book Page 512 Friday, August 5, 2016 4:24 PM

5137-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

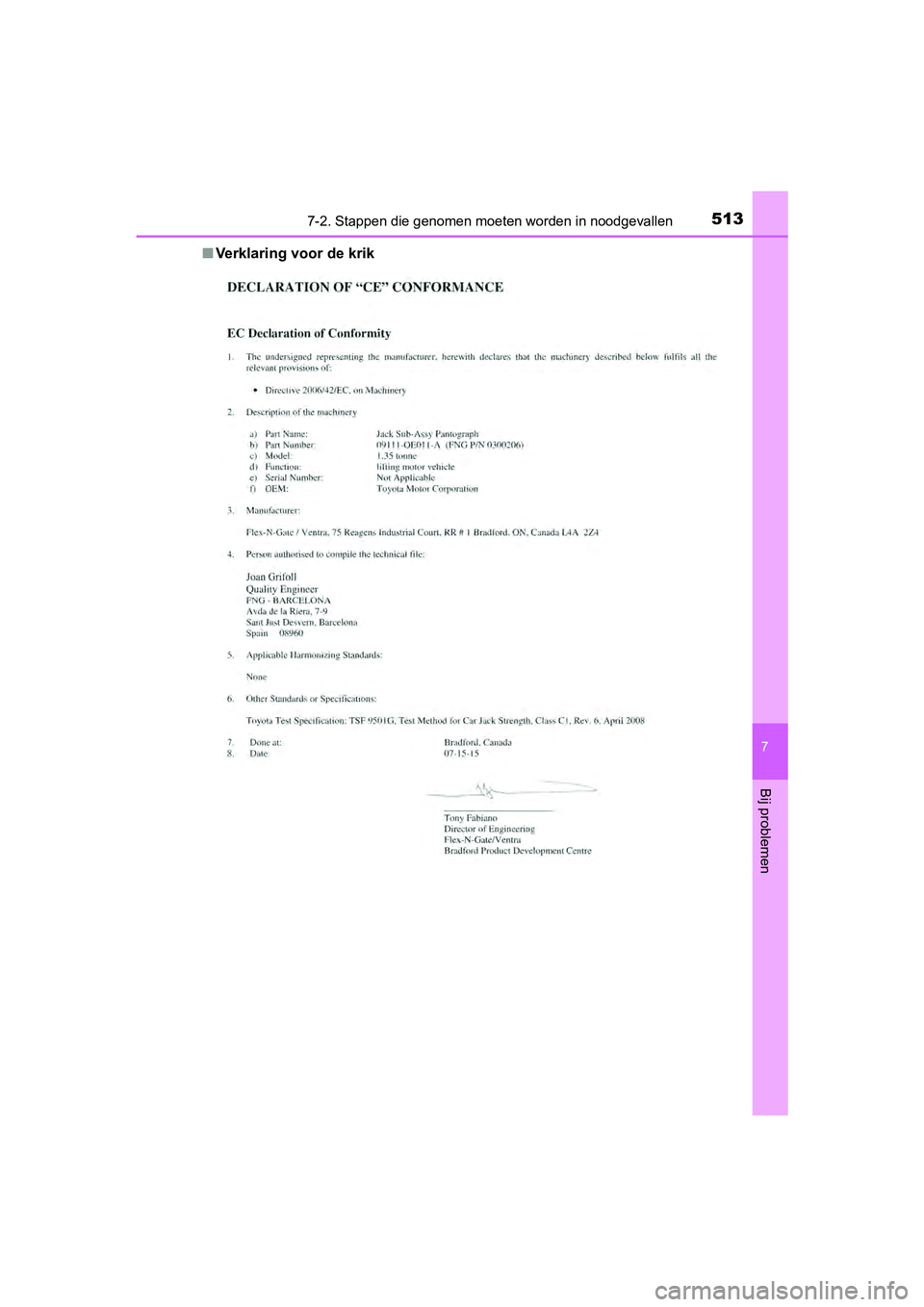

■Verklaring voor de krik
RAV4-HV_OM_OM42B04E_(EE).book Page 513 Friday, August 5, 2016 4:24 PM

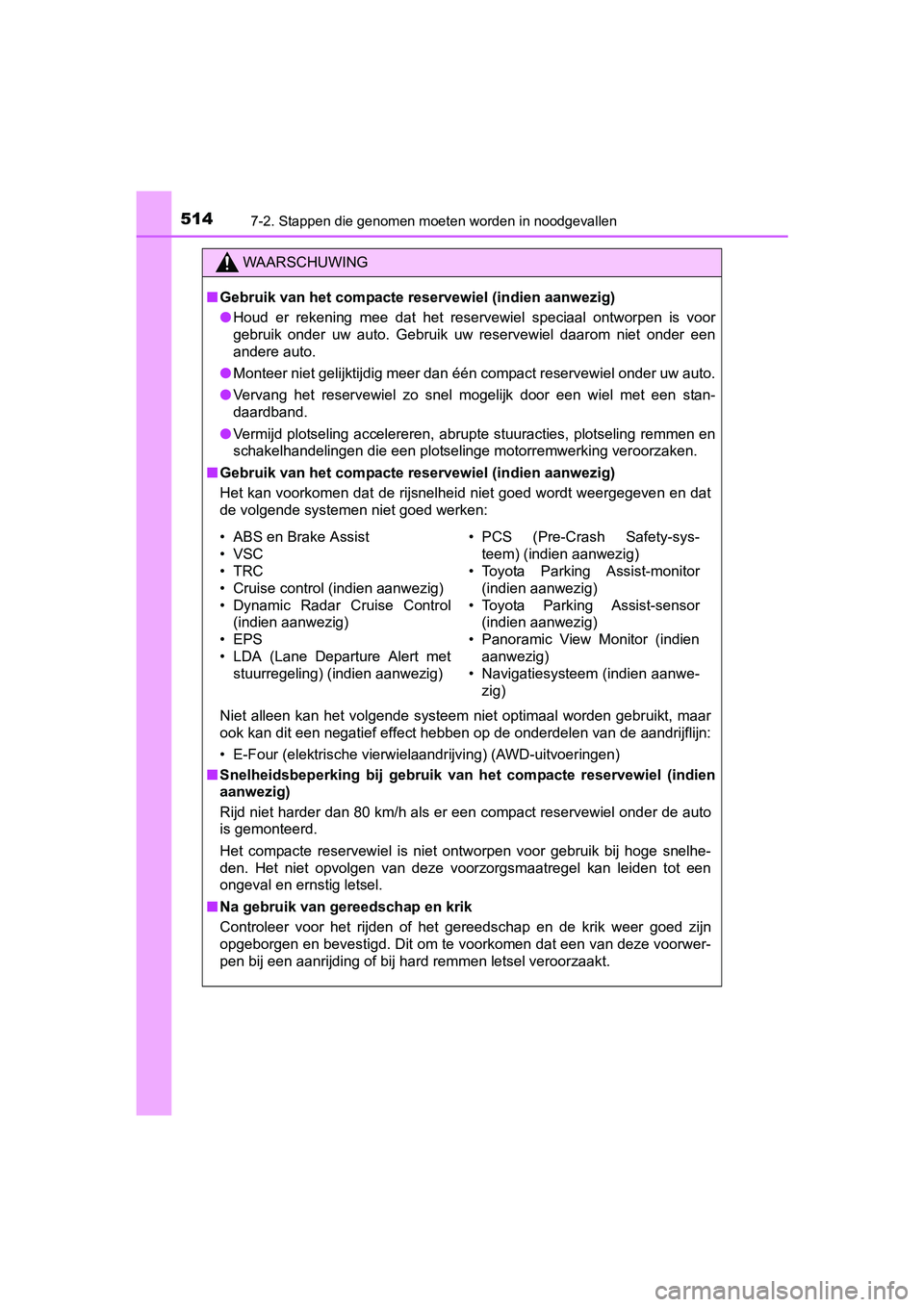

5147-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
WAARSCHUWING
■Gebruik van het compacte reservewiel (indien aanwezig)
● Houd er rekening mee dat het reservewiel speciaal ontworpen is voor
gebruik onder uw auto. Gebruik uw reservewiel daarom niet onder een
andere auto.
● Monteer niet gelijktijdig meer dan één compact reservewiel onde r uw auto.
● Vervang het reservewiel zo snel mogelijk door een wiel met een stan-
daardband.
● Vermijd plotseling accelereren, abrupte stuuracties, plotseling remmen en
schakelhandelingen die een plotselinge motorremwerking veroorza ken.
■ Gebruik van het compacte reservewiel (indien aanwezig)
Het kan voorkomen dat de rijsnelheid niet goed wordt weergegeve n en dat
de volgende systemen niet goed werken:
Niet alleen kan het volgende systeem niet optimaal worden gebru ikt, maar
ook kan dit een negatief effect hebben op de onderdelen van de aandrijflijn:
• E-Four (elektrische vierwielaandrijving) (AWD-uitvoeringen)
■ Snelheidsbeperking bij gebruik van het compacte reservewiel (in dien
aanwezig)
Rijd niet harder dan 80 km/h als er een compact reservewiel ond er de auto
is gemonteerd.
Het compacte reservewiel is niet ontworpen voor gebruik bij hog e snelhe-
den. Het niet opvolgen van deze voorzorgsmaatregel kan leiden t ot een
ongeval en ernstig letsel.
■ Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer g oed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
• ABS en Brake Assist
•VSC
•TRC
• Cruise control (indien aanwezig)
• Dynamic Radar Cruise Control (indien aanwezig)
•EPS
• LDA (Lane Departure Alert met stuurregeling) (indien aanwezig) • PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig)
• Toyota Parking Assist-monitor
(indien aanwezig)
• Toyota Parking Assist-sensor (indien aanwezig)
• Panoramic View Monitor (indien aanwezig)
• Navigatiesysteem (indien aanwe-
zig)
RAV4-HV_OM_OM42B04E_(EE).book Page 514 Friday, August 5, 2016 4:24 PM

5157-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

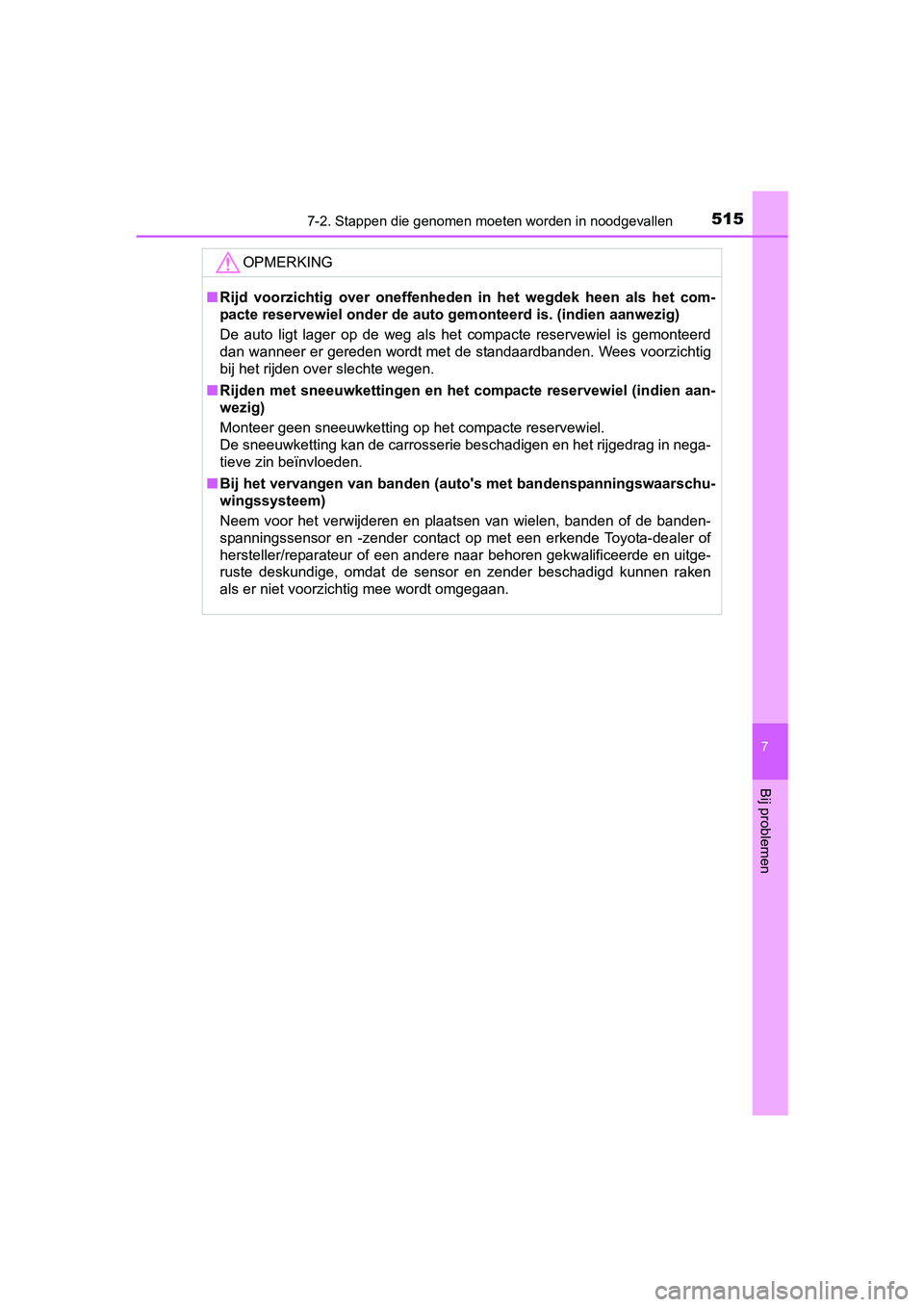

OPMERKING
■Rijd voorzichtig over oneffenheden in het wegdek heen als het c om-
pacte reservewiel onder de auto gemonteerd is. (indien aanwezig)
De auto ligt lager op de weg als het compacte reservewiel is ge monteerd
dan wanneer er gereden wordt met de standaardbanden. Wees voorz ichtig
bij het rijden over slechte wegen.
■ Rijden met sneeuwket tingen en het compacte reservewiel (indien aan-
wezig)
Monteer geen sneeuwketting op het compacte reservewiel.
De sneeuwketting kan de carrosserie beschadigen en het rijgedra g in nega-
tieve zin beïnvloeden.
■ Bij het vervangen van banden (auto's met bandenspanningswaarsch u-
wingssysteem)
Neem voor het verwijderen en plaatsen van wielen, banden of de banden-
spanningssensor en -zender contact op met een erkende Toyota-de aler of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige, omdat de sensor en zender beschadigd kunnen raken
als er niet voorzichtig mee wordt omgegaan.
RAV4-HV_OM_OM42B04E_(EE).book Page 515 Friday, August 5, 2016 4:24 PM

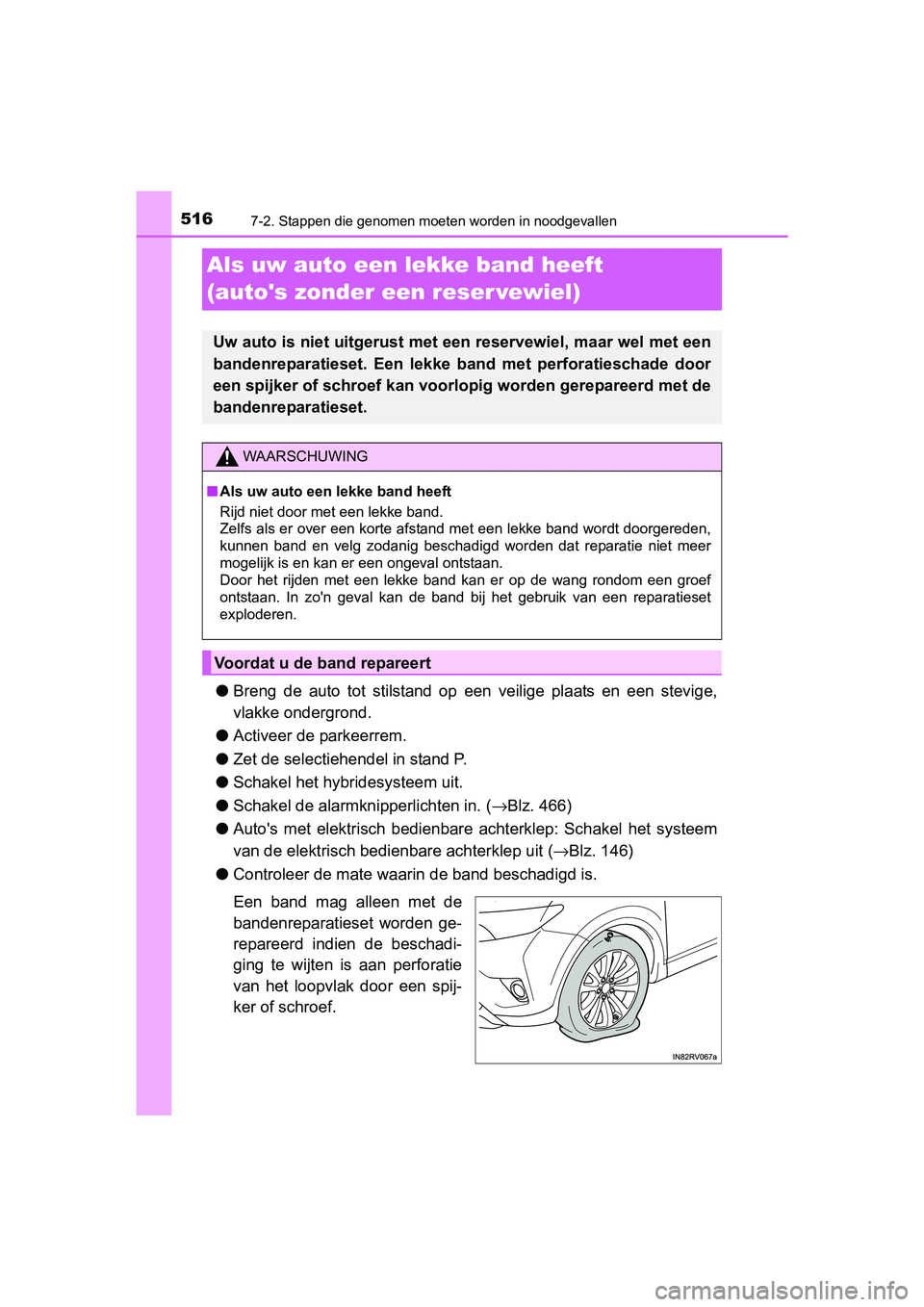

5167-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Als uw auto een lekke band heeft
(auto's zonder een reser vewiel)
●Breng de auto tot stilstand op een veilige plaats en een stevig e,
vlakke ondergrond.
● Activeer de parkeerrem.
● Zet de selectiehe ndel in stand P.
● Schakel het hybridesysteem uit.
● Schakel de alarmknipperlichten in. ( →Blz. 466)
● Auto's met elektrisch bedienbare achterklep: Schakel het systee m
van de elektrisch bedie nbare achterklep uit (→ Blz. 146)
● Controleer de mate waarin de band beschadigd is.
Een band mag alleen met de
bandenreparatieset worden ge-
repareerd indien de beschadi-
ging te wijten is aan perforatie
van het loopvlak door een spij-
ker of schroef.
Uw auto is niet uitgerust met een reservewiel, maar wel met een
bandenreparatieset. Een lekke band met perforatieschade door
een spijker of schroef kan voorlopig worden gerepareerd met de
bandenreparatieset.
WAARSCHUWING
■ Als uw auto een lekke band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een lekke band wordt do orgereden,
kunnen band en velg zodanig beschadigd worden dat reparatie nie t meer
mogelijk is en kan er een ongeval ontstaan.
Door het rijden met een lekke band kan er op de wang rondom een groef
ontstaan. In zo'n geval kan de band bij het gebruik van een rep aratieset
exploderen.
Voordat u de band repareert
RAV4-HV_OM_OM42B04E_(EE).book Page 516 Friday, August 5, 2016 4:24 PM

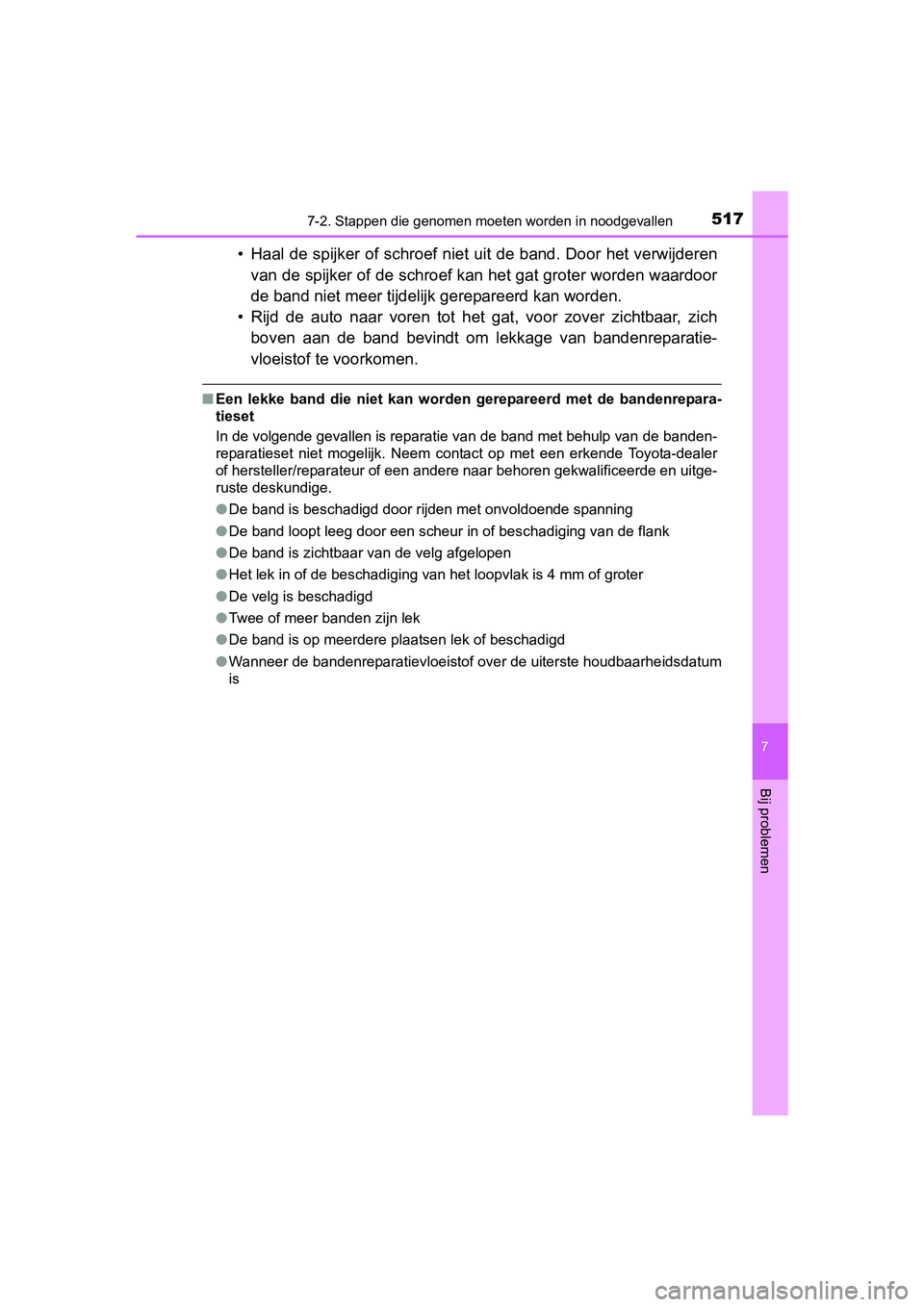

5177-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
• Haal de spijker of schroef niet uit de band. Door het verwijde ren
van de spijker of de schroef kan het gat groter worden waardoor
de band niet meer tijdelijk gerepareerd kan worden.
• Rijd de auto naar voren tot het gat, voor zover zichtbaar, zic h
boven aan de band bevindt om lekkage van bandenreparatie-
vloeistof te voorkomen.
■ Een lekke band die niet kan worden gerepareerd met de bandenrep ara-
tieset
In de volgende gevallen is reparatie van de band met behulp van de banden-
reparatieset niet mogelijk. Neem contact op met een erkende Toy ota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitge-
ruste deskundige.
● De band is beschadigd door rijden met onvoldoende spanning
● De band loopt leeg door een scheur in of beschadiging van de fl ank
● De band is zichtbaar van de velg afgelopen
● Het lek in of de beschadiging van het loopvlak is 4 mm of groter
● De velg is beschadigd
● Twee of meer banden zijn lek
● De band is op meerdere plaatsen lek of beschadigd
● Wanneer de bandenreparatievloeistof over de uiterste houdbaarhe idsdatum
is
RAV4-HV_OM_OM42B04E_(EE).book Page 517 Friday, August 5, 2016 4:24 PM

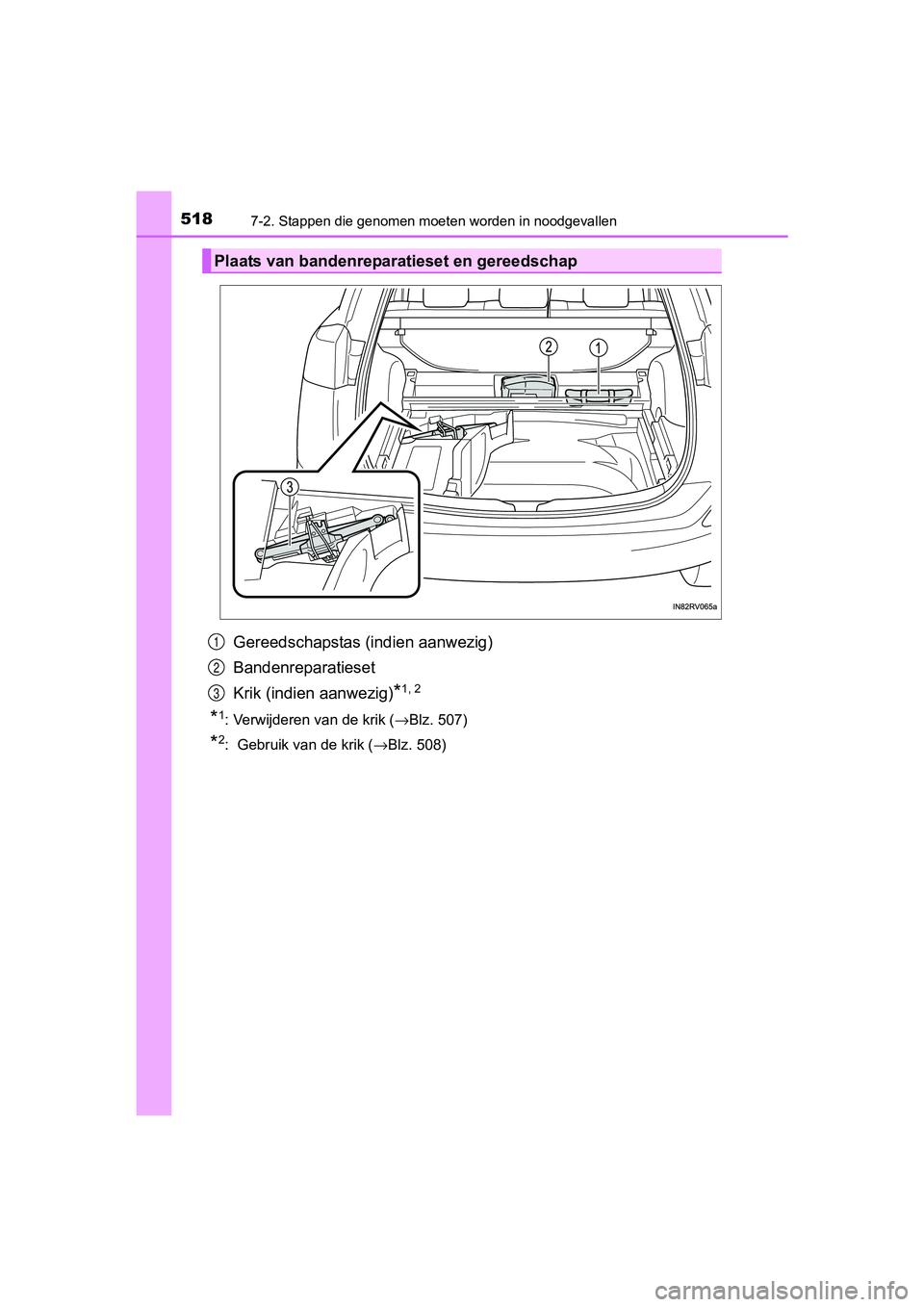

5187-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Gereedschapstas (indien aanwezig)
Bandenreparatieset
Krik (indien aanwezig)
*1, 2
*1: Verwijderen van de krik (→Blz. 507)
*2: Gebruik van de krik (→Blz. 508)
Plaats van bandenreparatieset en gereedschap
1
2
3
RAV4-HV_OM_OM42B04E_(EE).book Page 518 Friday, August 5, 2016 4:24 PM

5197-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

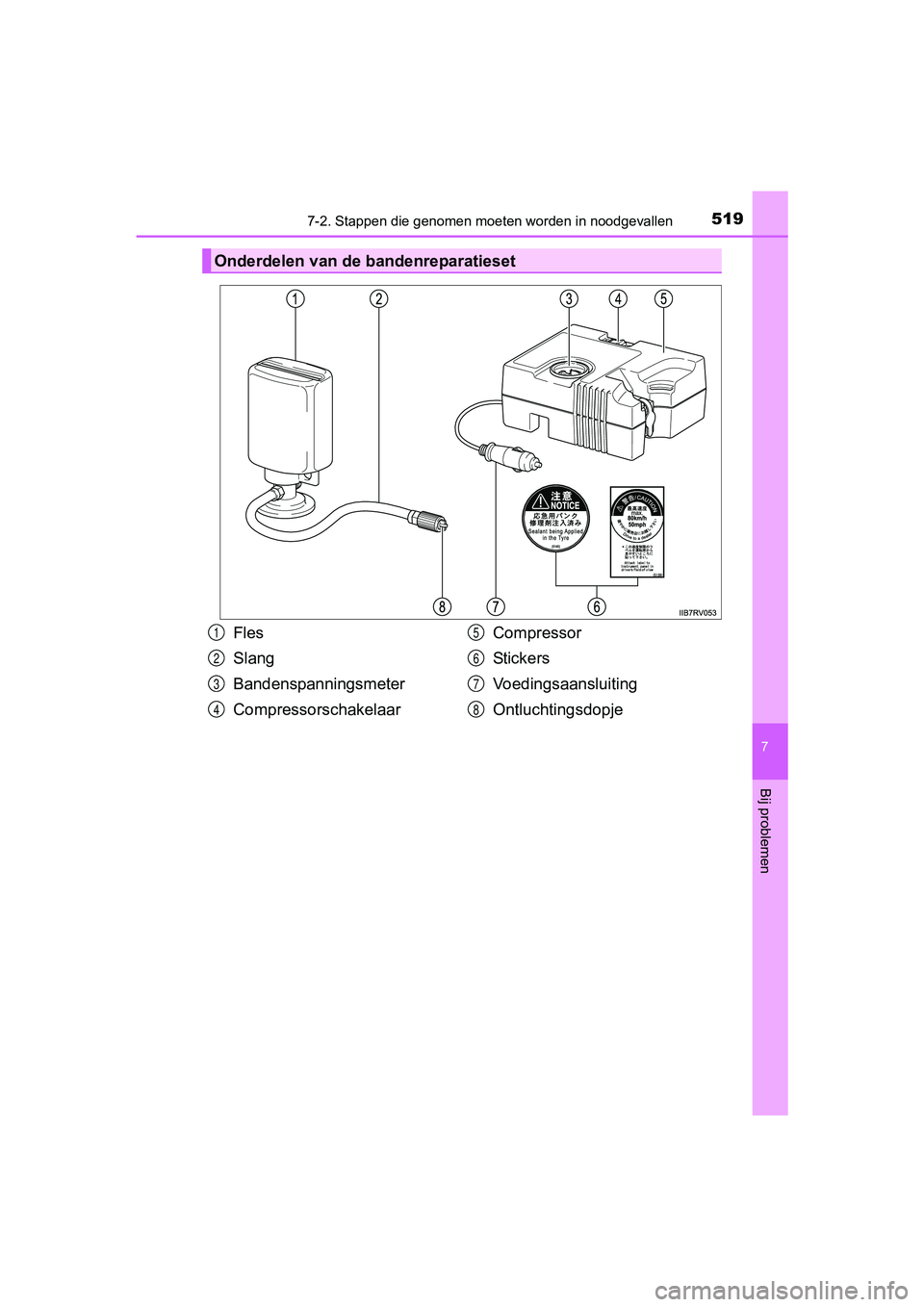

Onderdelen van de bandenreparatieset
Fles
Slang
Bandenspanningsmeter
Compressorschakelaar Compressor
St ic ke rs
Voedingsaansluiting
Ontluchtingsdopje1
2
3
4
5
6
7
8
RAV4-HV_OM_OM42B04E_(EE).book Page 519 Friday, August 5, 2016
4:24 PM

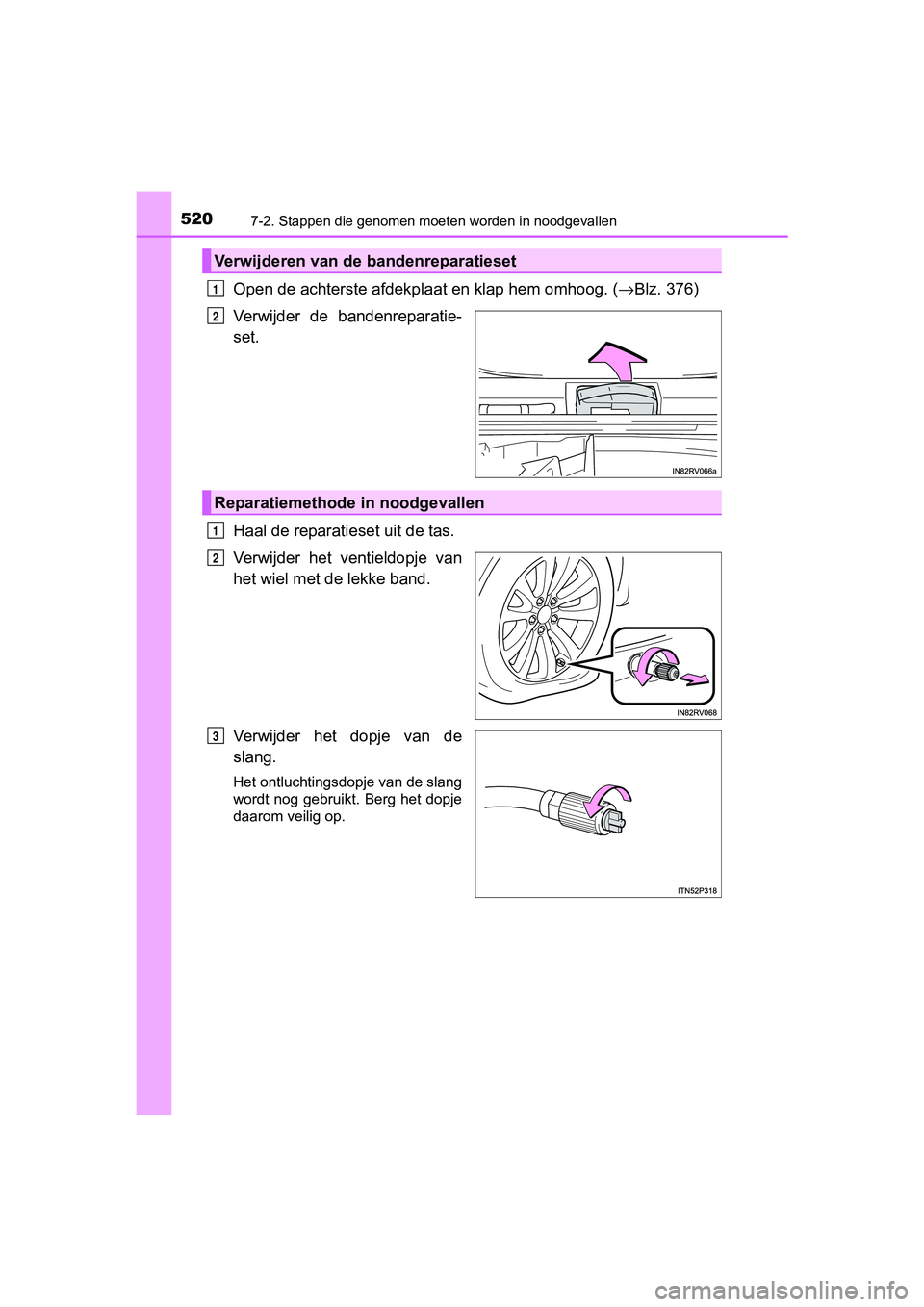

5207-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Open de achterste afdekplaat en klap hem omhoog. (→Blz. 376)
Verwijder de bandenreparatie-
set.
Haal de reparatieset uit de tas.
Verwijder het ventieldopje van
het wiel met d e lekke band.
Verwijder het dopje van de
slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
Verwijderen van de bandenreparatieset
1
2
Reparatiemethode in noodgevallen
1
2
3
