TOYOTA RAV4 HYBRID 2017 Instructieboekje (in Dutch)

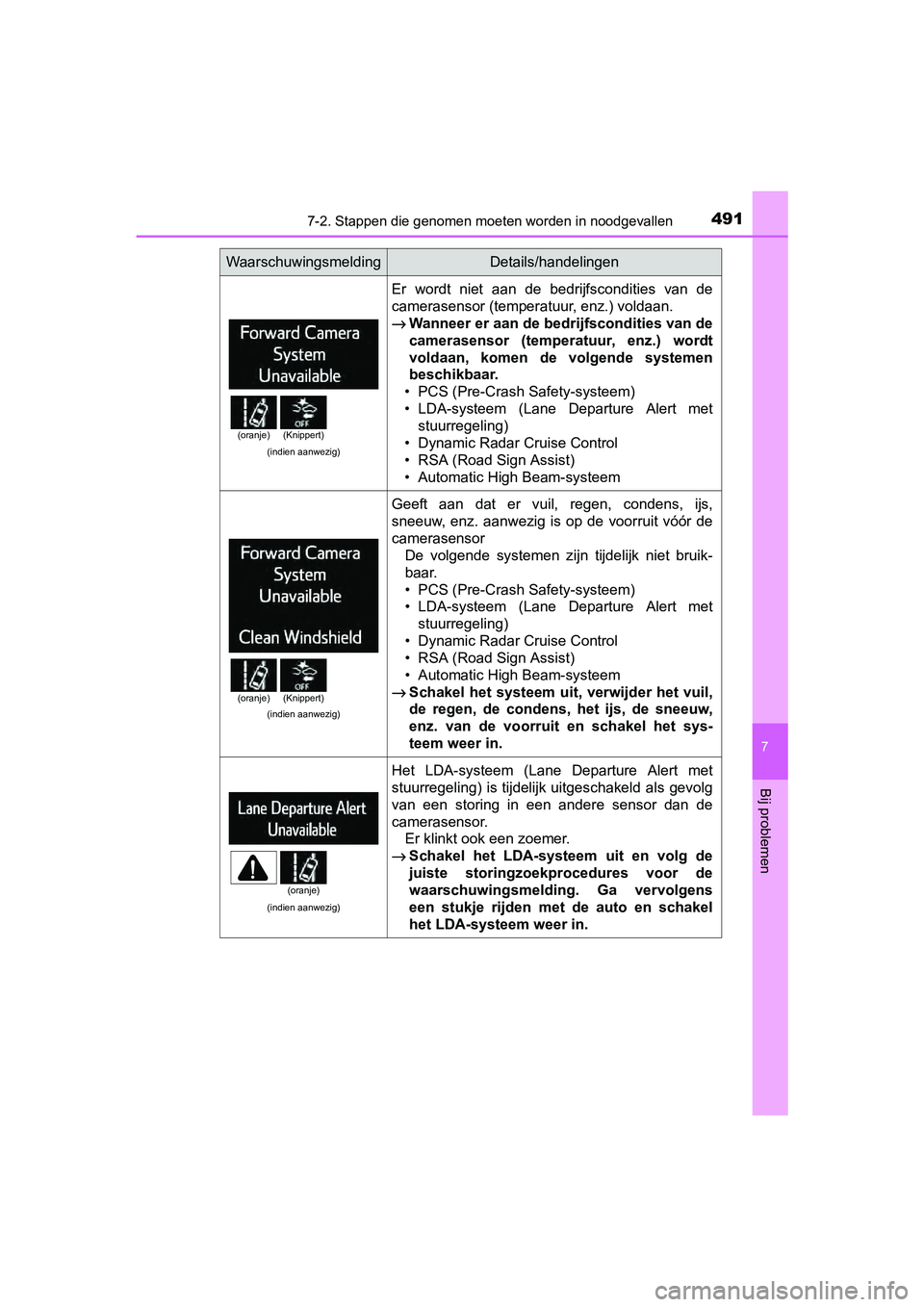

4917-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
(indien aanwezig)
Er wordt niet aan de bedrijfscondities van de
camerasensor (temperatuur, enz.) voldaan.
→Wanneer er aan de bedrijfscondities van de
camerasensor (temperatuur, enz.) wordt
voldaan, komen de volgende systemen
beschikbaar.
• PCS (Pre-Crash Safety-systeem)
• LDA-systeem (Lane Departure Alert met stuurregeling)
• Dynamic Radar Cruise Control
• RSA (Road Sign Assist)
• Automatic High Beam-systeem
(indien aanwezig)
Geeft aan dat er vuil, regen, condens, ijs,
sneeuw, enz. aanwezig is op de voorruit vóór de
camerasensor De volgende systemen zijn tijdelijk niet bruik-
baar.
• PCS (Pre-Crash Safety-systeem)
• LDA-systeem (Lane Departure Alert met
stuurregeling)
• Dynamic Radar Cruise Control
• RSA (Road Sign Assist)
• Automatic High Beam-systeem
→ Schakel het systeem uit, verwijder het vuil,
de regen, de condens, het ijs, de sneeuw,
enz. van de voorruit en schakel het sys-
teem weer in.
(indien aanwezig)
Het LDA-systeem (Lane Departure Alert met
stuurregeling) is tijdelijk uitgeschakeld als gevolg
van een storing in een andere sensor dan de
camerasensor.
Er klinkt ook een zoemer.
→ Schakel het LDA-systeem uit en volg de
juiste storingzoekprocedures voor de
waarschuwingsmelding. Ga vervolgens
een stukje rijden met de auto en schakel
het LDA-systeem weer in.
WaarschuwingsmeldingDetails/handelingen
(oranje) (Knippert)
(oranje) (Knippert)
(oranje)
RAV4-HV_OM_OM42B04E_(EE).book Page 491 Friday, August 5, 2016 4:24 PM

4927-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het
Pre-Crash Safety-systeem
Er klinkt ook een zoemer.
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in het
BSM-systeem (Blind Spot Monitor)
Er klinkt ook een zoemer.
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Geeft aan dat de oliedruk niet in orde is
Er klinkt ook een zoemer.
→ Breng de auto onmidd ellijk op een veilige
plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(AWD-uitvoeringen)
Geeft aan dat er een storing aanwezig is in het
AWD-systeem (E-Four) Het AWD-systeem wordt uitgeschakeld en er
wordt overgeschakeld naar voorwielaandrij-
ving.
Er klinkt ook een zoemer.
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
WaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 492 Friday, August 5, 2016 4:24 PM

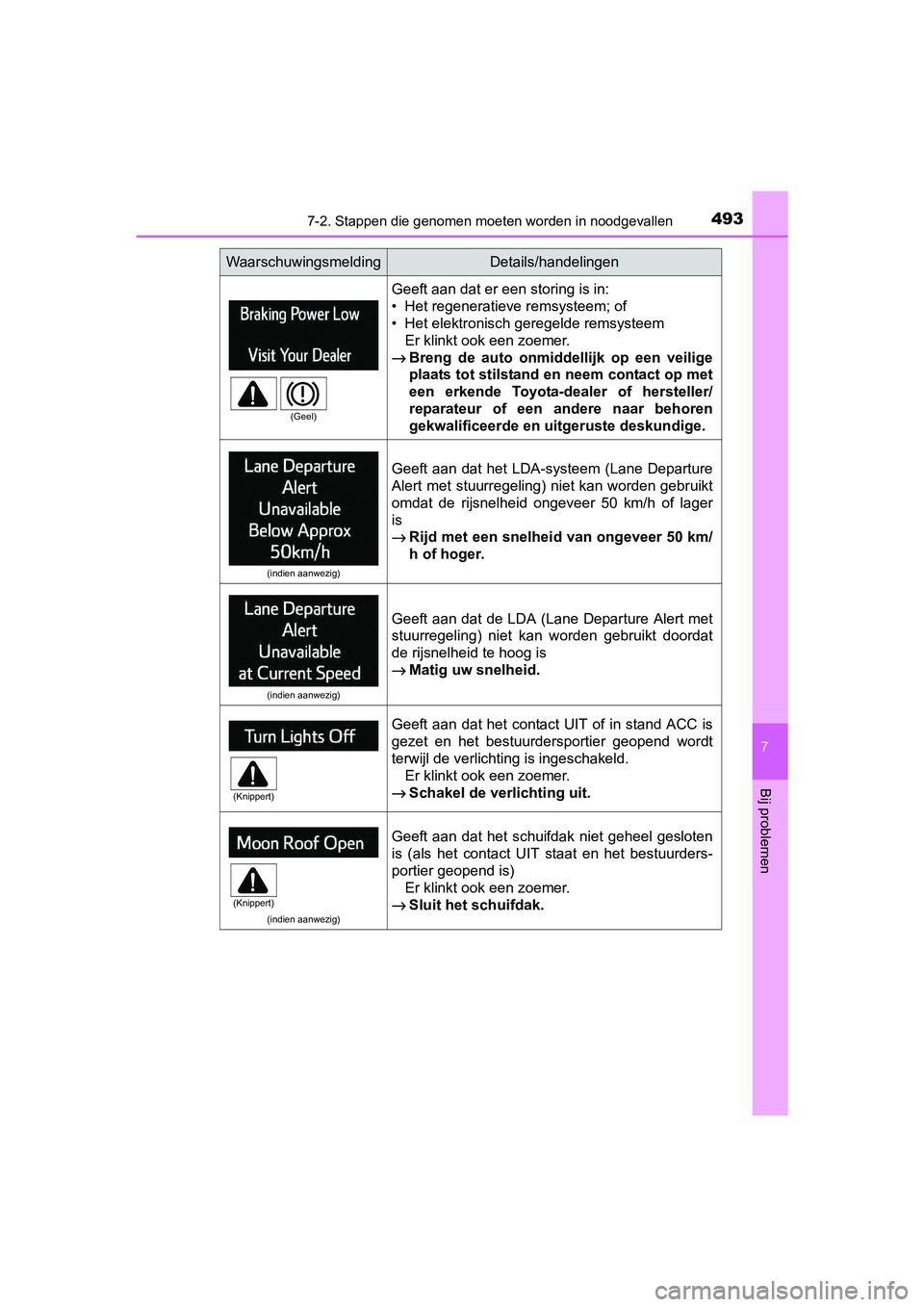

4937-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Geeft aan dat er een storing is in:
• Het regeneratieve remsysteem; of
• Het elektronisch geregelde remsysteem
Er klinkt ook een zoemer.
→ Breng de auto onmidd ellijk op een veilige
plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(indien aanwezig)
Geeft aan dat het LDA-systeem (Lane Departure
Alert met stuurregeling) niet kan worden gebruikt
omdat de rijsnelheid ongeveer 50 km/h of lager
is
→ Rijd met een snelheid van ongeveer 50 km/
h of hoger.
(indien aanwezig)
Geeft aan dat de LDA (Lane Departure Alert met
stuurregeling) niet kan worden gebruikt doordat
de rijsnelheid te hoog is
→Matig uw snelheid.
Geeft aan dat het contact UIT of in stand ACC is
gezet en het bestuurdersportier geopend wordt
terwijl de verlichting is ingeschakeld.
Er klinkt ook een zoemer.
→ Schakel de verlichting uit.
(indien aanwezig)
Geeft aan dat het schuifdak niet geheel gesloten
is (als het contact UIT staat en het bestuurders-
portier geopend is)
Er klinkt ook een zoemer.
→ Sluit het schuifdak.
WaarschuwingsmeldingDetails/handelingen
(Geel)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 493 Friday, August 5, 2016 4:24 PM

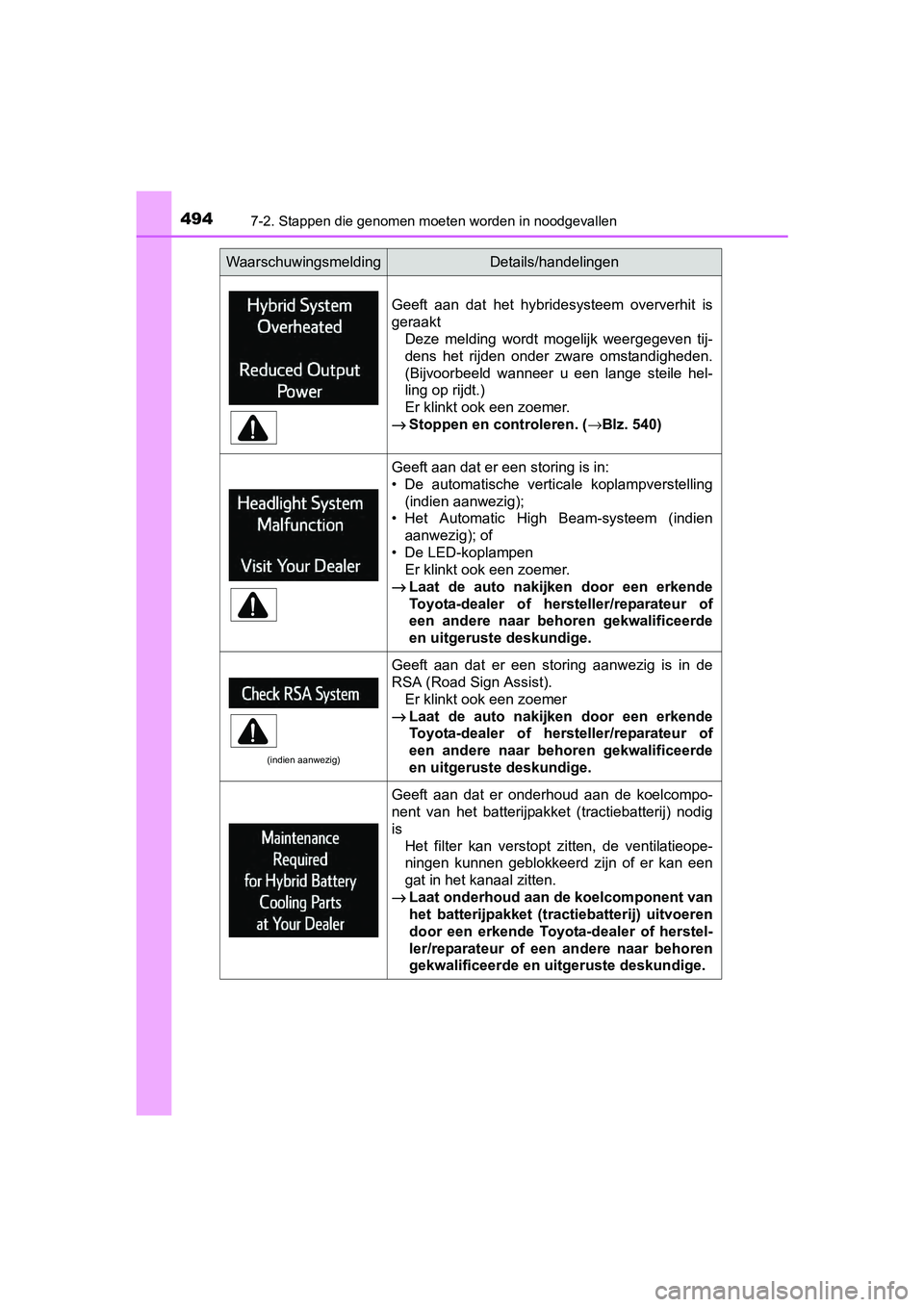

4947-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
Geeft aan dat het hybridesysteem oververhit is
geraakt
Deze melding wordt mogelijk weergegeven tij-
dens het rijden onder zware omstandigheden.
(Bijvoorbeeld wanneer u een lange steile hel-
ling op rijdt.)
Er klinkt ook een zoemer.
→ Stoppen en controleren. ( →Blz. 540)
Geeft aan dat er een storing is in:
• De automatische verticale koplampverstelling
(indien aanwezig);
• Het Automatic High Beam-systeem (indien aanwezig); of
• De LED-koplampen Er klinkt ook een zoemer.
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de
RSA (Road Sign Assist).
Er klinkt ook een zoemer
→ Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Geeft aan dat er onderhoud aan de koelcompo-
nent van het batterijpakket (tractiebatterij) nodig
is
Het filter kan verstopt zitten, de ventilatieope-
ningen kunnen geblokkeerd zijn of er kan een
gat in het kanaal zitten.
→ Laat onderhoud aan d e koelcomponent van
het batterijpakket (tractiebatterij) uitvoeren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WaarschuwingsmeldingDetails/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 494 Friday, August 5, 2016 4:24 PM

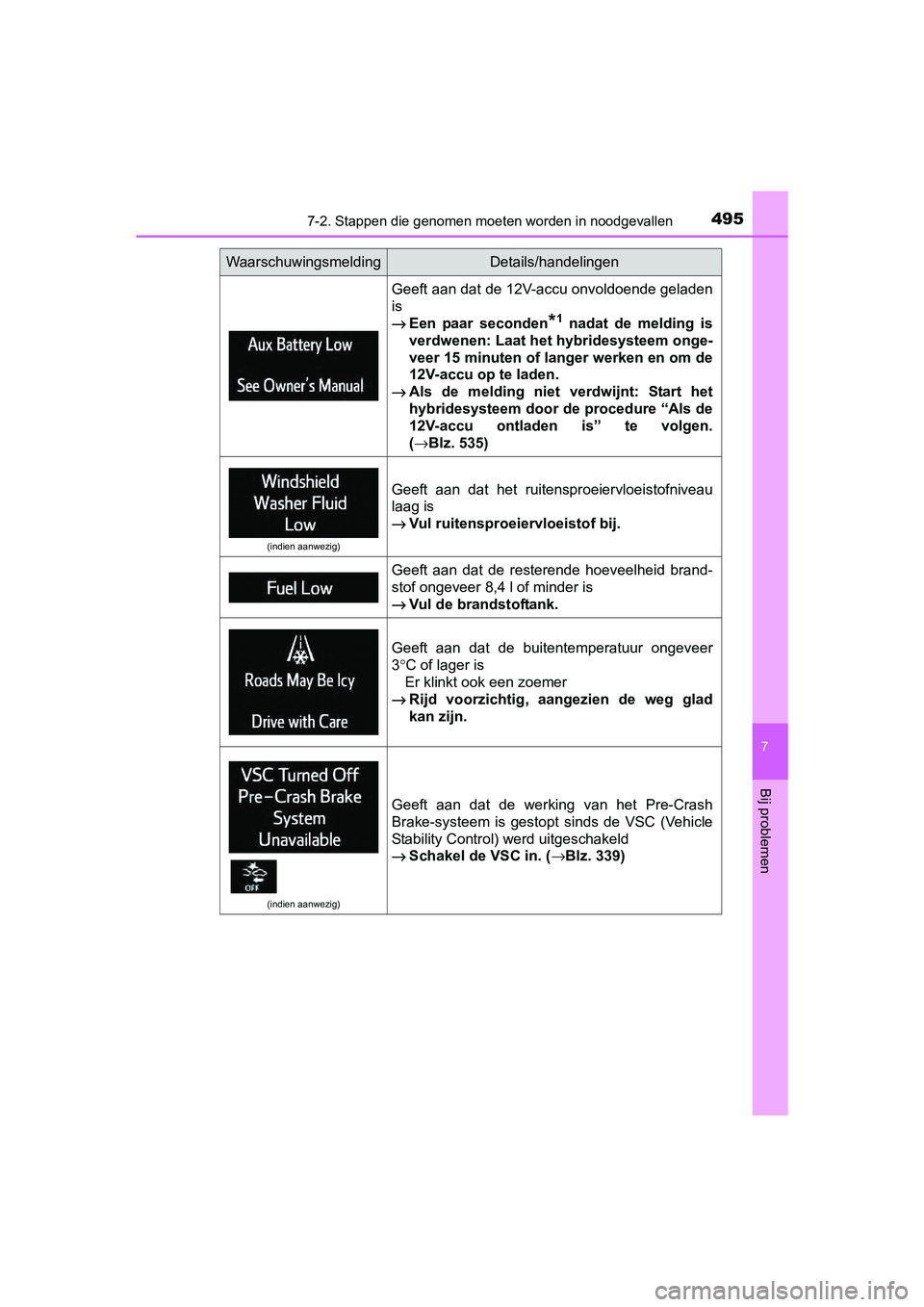

4957-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Geeft aan dat de 12V-accu onvoldoende geladen
is
→Een paar seconden
*1 nadat de melding is
verdwenen: Laat het hybridesysteem onge-
veer 15 minuten of langer werken en om de
12V-accu op te laden.
→ Als de melding niet verdwijnt: Start het
hybridesysteem door de procedure “Als de
12V-accu ontladen is” te volgen.
(→Blz. 535)
(indien aanwezig)
Geeft aan dat het ruitensproeiervloeistofniveau
laag is
→ Vul ruitensproeiervloeistof bij.
Geeft aan dat de resterende hoeveelheid brand-
stof ongeveer 8,4 l of minder is
→Vul de brandstoftank.
Geeft aan dat de buitentemperatuur ongeveer
3°C of lager is
Er klinkt ook een zoemer
→ Rijd voorzichtig, aangezien de weg glad
kan zijn.
(indien aanwezig)
Geeft aan dat de werking van het Pre-Crash
Brake-systeem is gestopt sinds de VSC (Vehicle
Stability Control) werd uitgeschakeld
→Schakel de VSC in. ( →Blz. 339)
WaarschuwingsmeldingDetails/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 495 Friday, August 5, 2016 4:24 PM

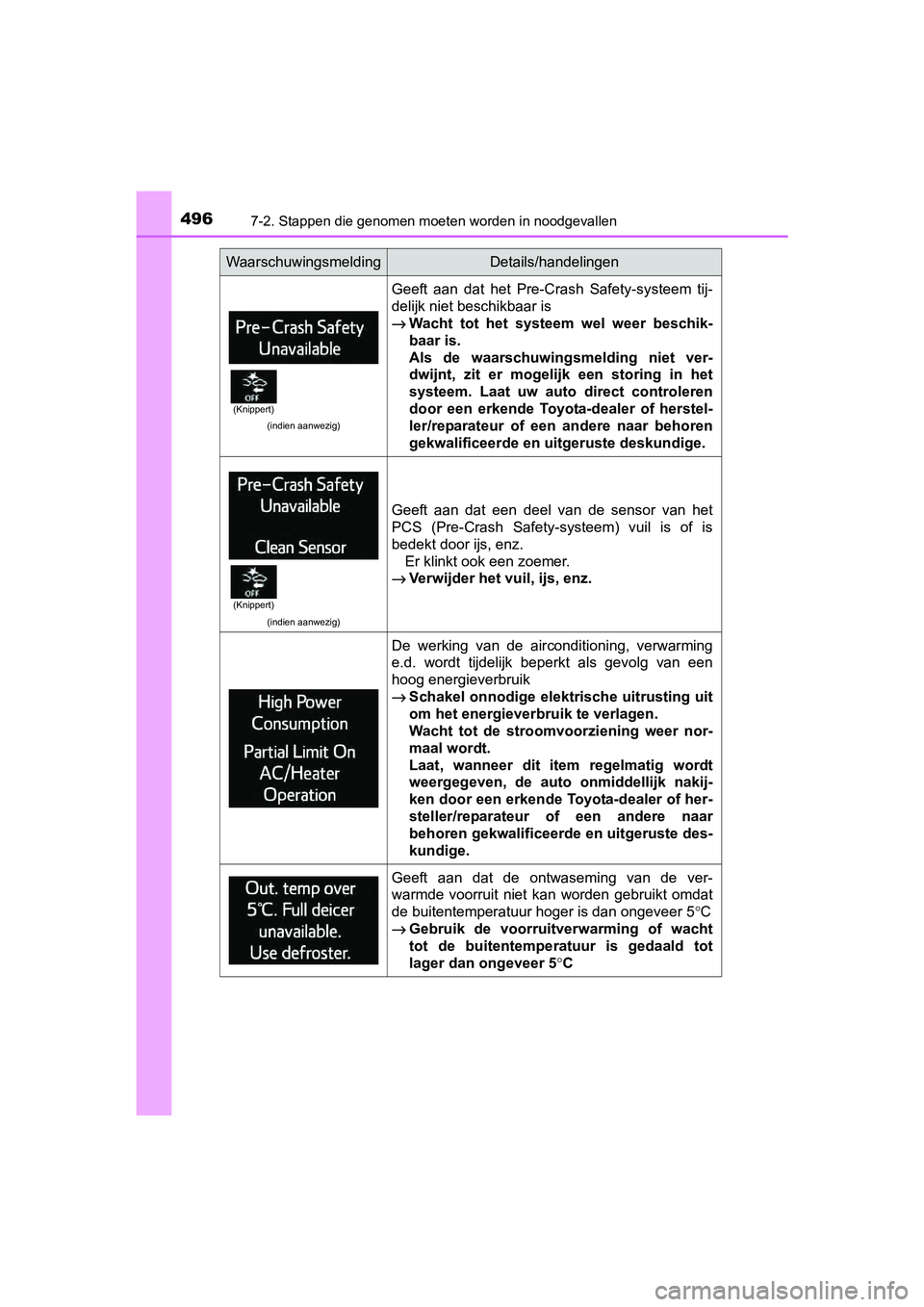

4967-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
(indien aanwezig)
Geeft aan dat het Pre-Crash Safety-systeem tij-
delijk niet beschikbaar is
→Wacht tot het systeem wel weer beschik-
baar is.
Als de waarschuwingsmelding niet ver-
dwijnt, zit er mogelijk een storing in het
systeem. Laat uw auto direct controleren
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
(indien aanwezig)
Geeft aan dat een deel van de sensor van het
PCS (Pre-Crash Safety-systeem) vuil is of is
bedekt door ijs, enz.
Er klinkt ook een zoemer.
→ Verwijder het vuil, ijs, enz.
De werking van de airconditioning, verwarming
e.d. wordt tijdelijk beperkt als gevolg van een
hoog energieverbruik
→Schakel onnodige elektrische uitrusting uit
om het energieverbruik te verlagen.
Wacht tot de stroomvoorziening weer nor-
maal wordt.
Laat, wanneer dit item regelmatig wordt
weergegeven, de auto onmiddellijk nakij-
ken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
Geeft aan dat de ontwaseming van de ver-
warmde voorruit niet kan worden gebruikt omdat
de buitentemperatuur hoger is dan ongeveer 5 °C
→ Gebruik de voorruitverwarming of wacht
tot de buitentemperatuur is gedaald tot
lager dan ongeveer 5 °C
WaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 496 Friday, August 5, 2016 4:24 PM

4977-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen

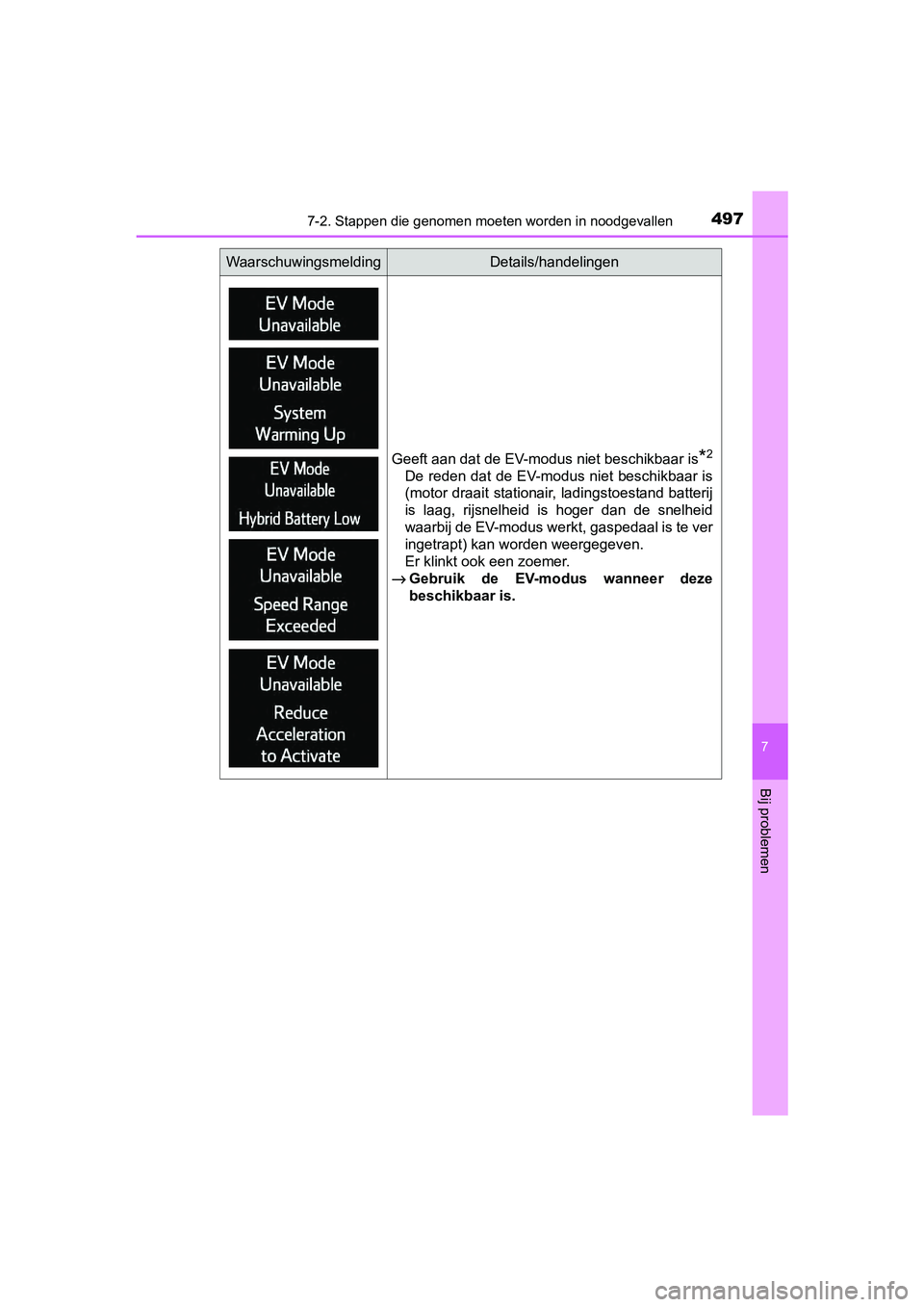

Geeft aan dat de EV-modus niet beschikbaar is*2
De reden dat de EV-modus niet beschikbaar is
(motor draait stationair, ladingstoestand batterij
is laag, rijsnelheid is hoger dan de snelheid
waarbij de EV-modus werkt, gaspedaal is te ver
ingetrapt) kan worden weergegeven.
Er klinkt ook een zoemer.
→ Gebruik de EV-modus wanneer deze
beschikbaar is.
WaarschuwingsmeldingDetails/handelingen
RAV4-HV_OM_OM42B04E_(EE).book Page 497 Friday, August 5, 2016 4:24 PM

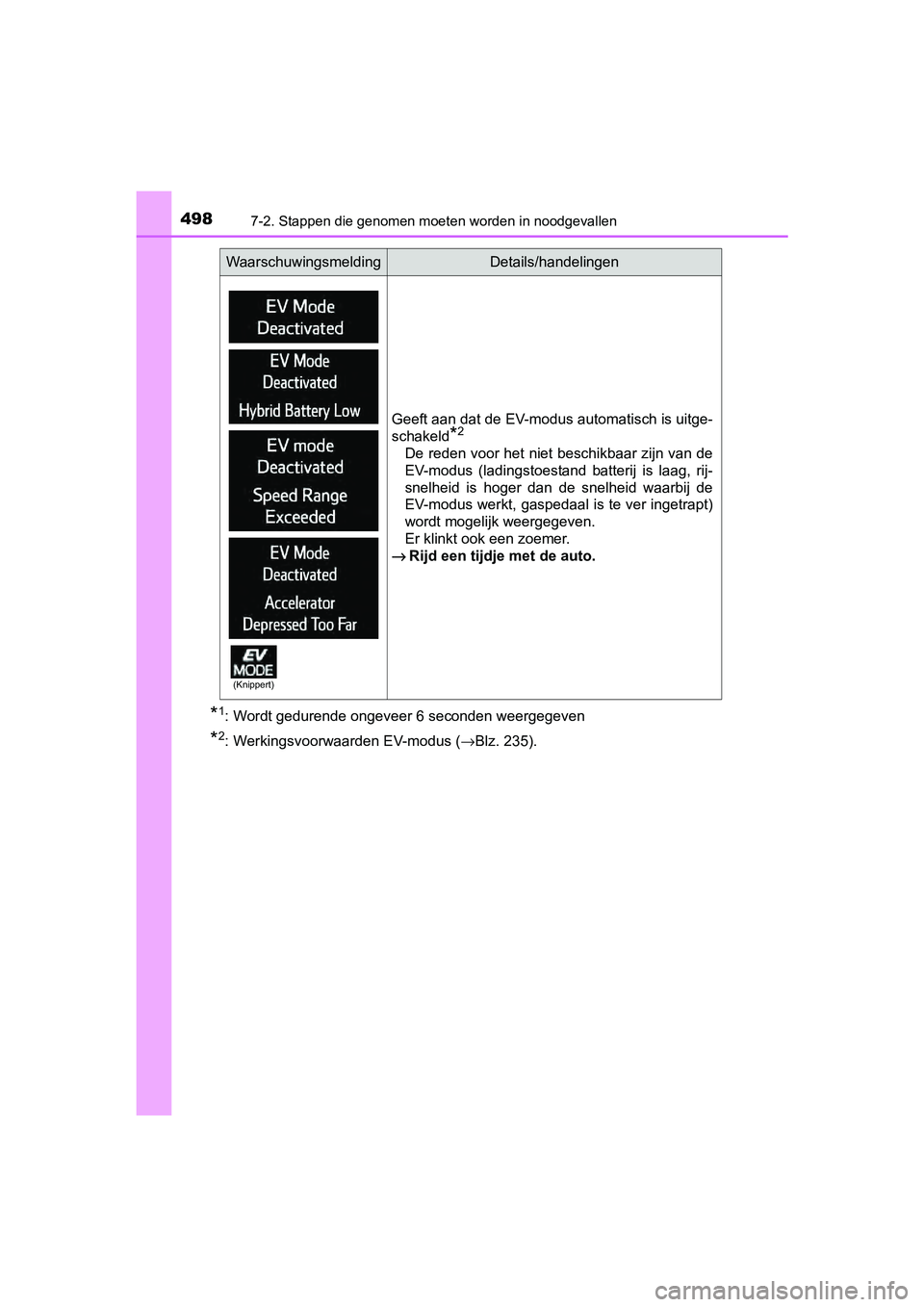

4987-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
*1: Wordt gedurende ongeveer 6 seconden weergegeven
*2: Werkingsvoorwaarden EV-modus ( →Blz. 235).
Geeft aan dat de EV-modus automatisch is uitge-
schakeld
*2
De reden voor het niet beschikbaar zijn van de
EV-modus (ladingstoestand batterij is laag, rij-
snelheid is hoger dan de snelheid waarbij de
EV-modus werkt, gaspedaal is te ver ingetrapt)
wordt mogelijk weergegeven.
Er klinkt ook een zoemer.
→ Rijd een tijdje met de auto.
WaarschuwingsmeldingDetails/handelingen
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 498 Friday, August 5, 2016 4:24 PM

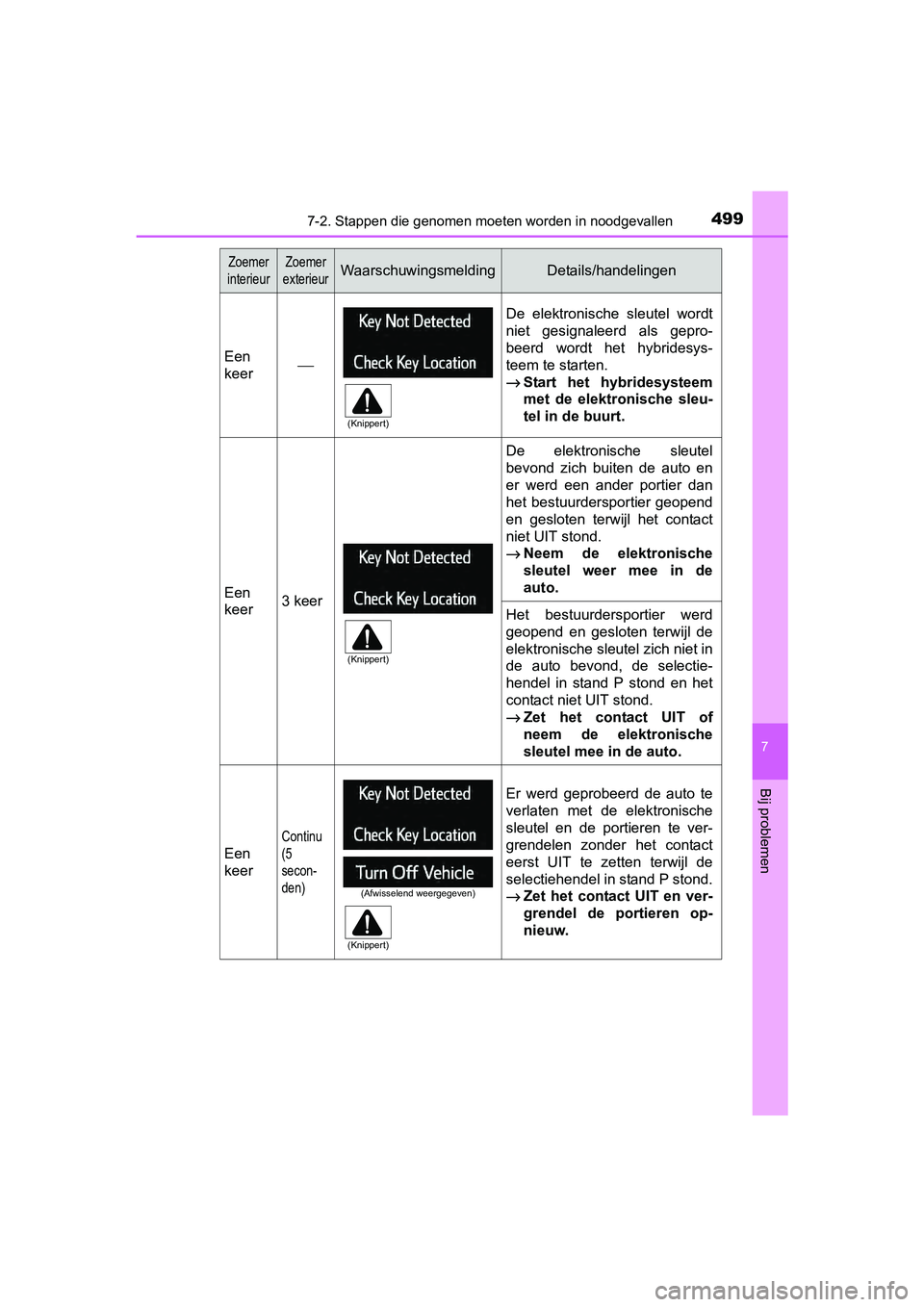

4997-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
7
Bij problemen
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
Een
keer⎯
De elektronische sleutel wordt
niet gesignaleerd als gepro-
beerd wordt het hybridesys-
teem te starten.
→ Start het hybridesysteem
met de elektronische sleu-
tel in de buurt.
Een
keer3 keer
De elektronische sleutel
bevond zich buiten de auto en
er werd een ander portier dan
het bestuurdersportier geopend
en gesloten terwijl het contact
niet UIT stond.
→Neem de elektronische
sleutel weer mee in de
auto.
Het bestuurdersportier werd
geopend en gesloten terwijl de
elektronische sleutel zich niet in
de auto bevond, de selectie-
hendel in stand P stond en het
contact niet UIT stond.
→Zet het contact UIT of
neem de elektronische
sleutel mee in de auto.
Een
keer
Continu
(5
secon-
den)
Er werd geprobeerd de auto te
verlaten met de elektronische
sleutel en de portieren te ver-
grendelen zonder het contact
eerst UIT te zetten terwijl de
selectiehendel in stand P stond.
→Zet het contact UIT en ver-
grendel de portieren op-
nieuw.
(Knippert)
(Knippert)
(Afwisselend weergegeven)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 499 Friday, August 5, 2016 4:24 PM

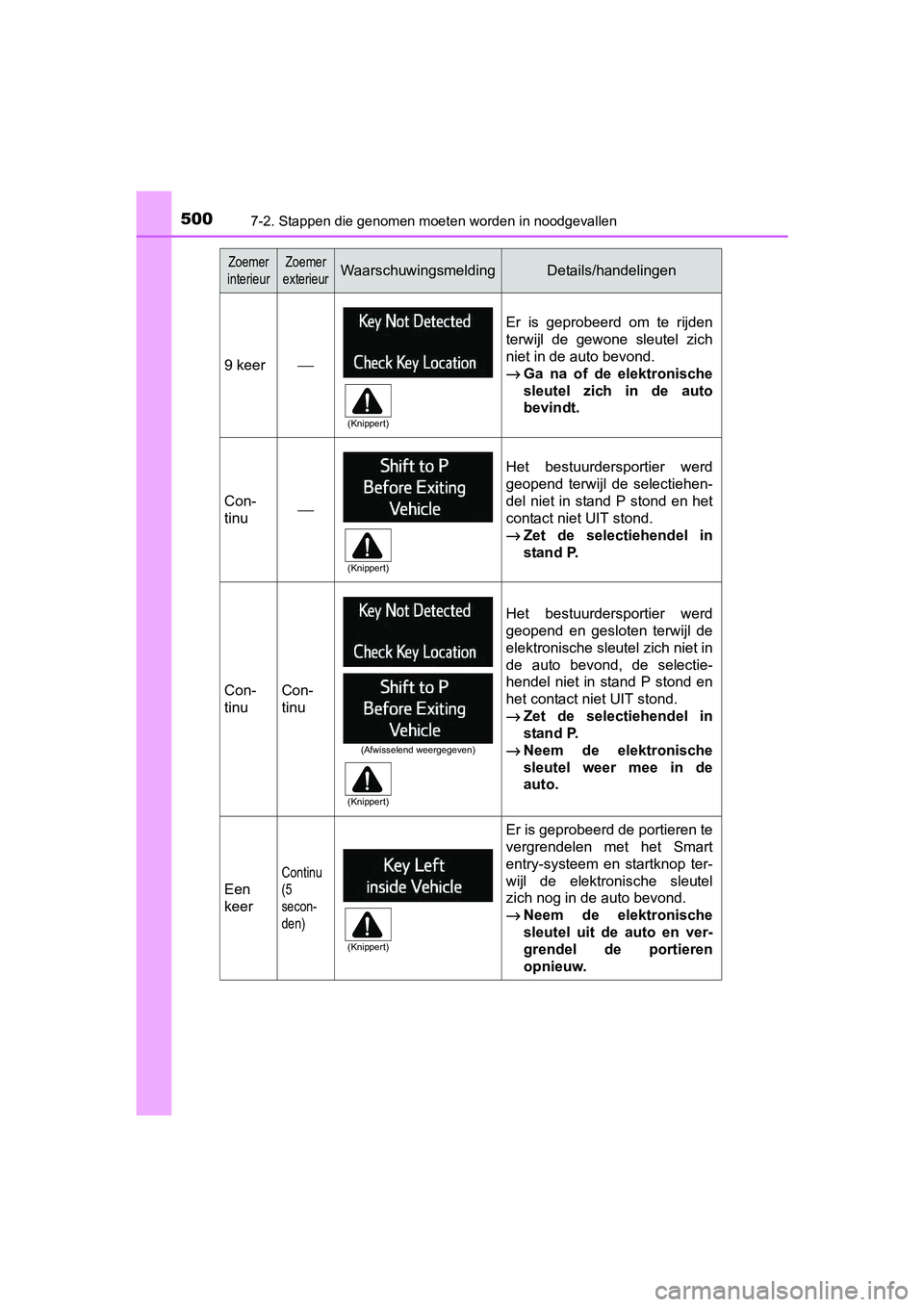

5007-2. Stappen die genomen moeten worden in noodgevallen
RAV4-HV_OM_OM42B04E_(EE)
9 keer⎯
Er is geprobeerd om te rijden
terwijl de gewone sleutel zich
niet in de auto bevond.
→Ga na of de elektronische
sleutel zich in de auto
bevindt.
Con-
tinu⎯
Het bestuurdersportier werd
geopend terwijl de selectiehen-
del niet in stand P stond en het
contact niet UIT stond.
→Zet de selectiehendel in
stand P.
Con-
tinuCon-
tinu
Het bestuurdersportier werd
geopend en gesloten terwijl de
elektronische sleutel zich niet in
de auto bevond, de selectie-
hendel niet in stand P stond en
het contact niet UIT stond.
→Zet de selectiehendel in
stand P.
→ Neem de elektronische
sleutel weer mee in de
auto.
Een
keer
Continu
(5
secon-
den)
Er is geprobeerd de portieren te
vergrendelen met het Smart
entry-systeem en startknop ter-
wijl de elektronische sleutel
zich nog in de auto bevond.
→Neem de elektronische
sleutel uit de auto en ver-
grendel de portieren
opnieuw.
Zoemer
interieurZoemer
exterieurWaarschuwingsmeldingDetails/handelingen
(Knippert)
(Knippert)
(Afwisselend weergegeven)
(Knippert)
(Knippert)
RAV4-HV_OM_OM42B04E_(EE).book Page 500 Friday, August 5, 2016 4:24 PM
