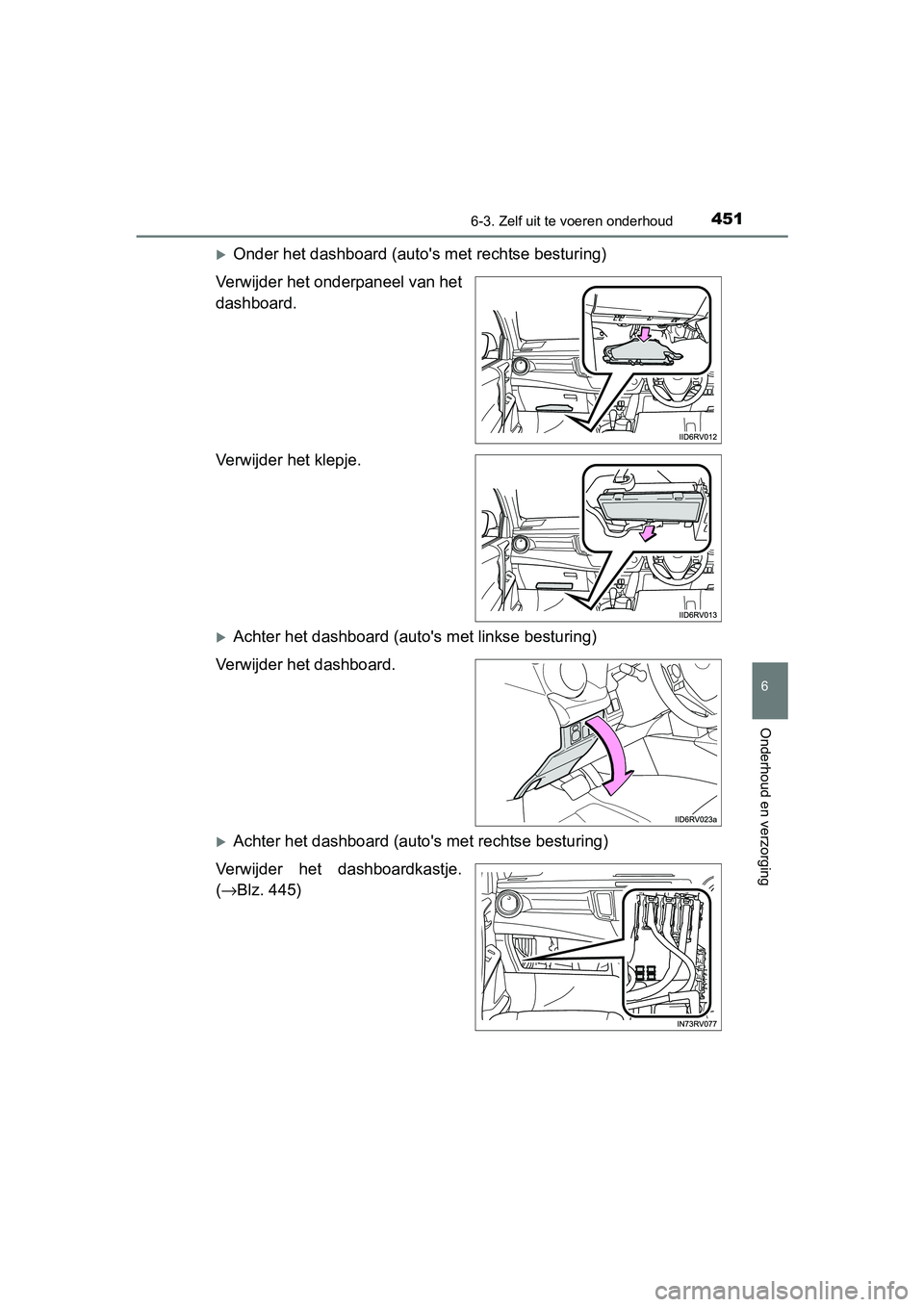

Page 451 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4516-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
Onder het dashboard (auto' s met rechtse besturing)
Verwijder het onderpaneel van het
dashboard.
Verwijde

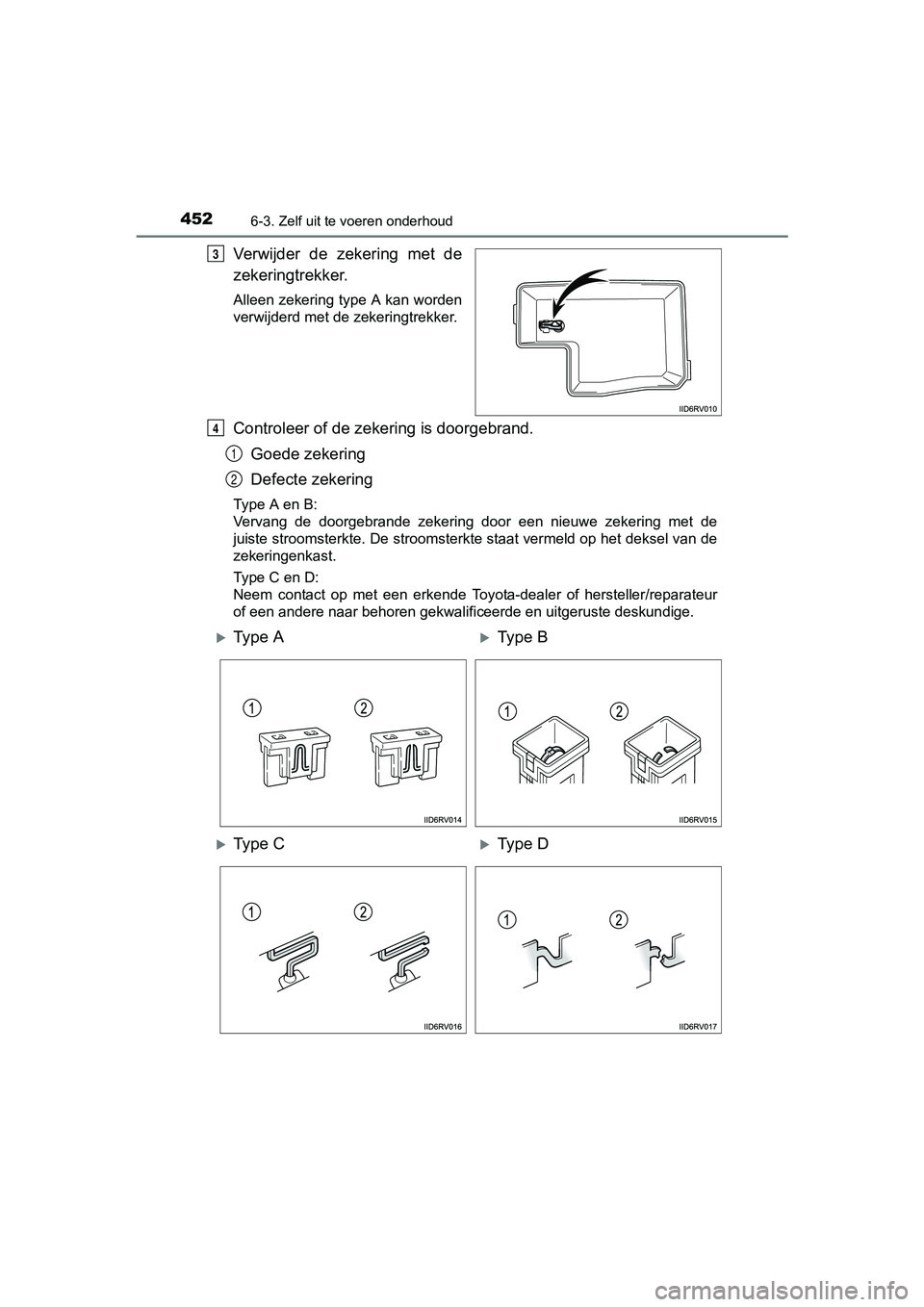

Page 452 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4526-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Verwijder  de  zekering  met  de
zekeringtrekker.
Alleen zekering type A kan worden
verwijderd met de zekeringtrekker.
Controleer of de ze

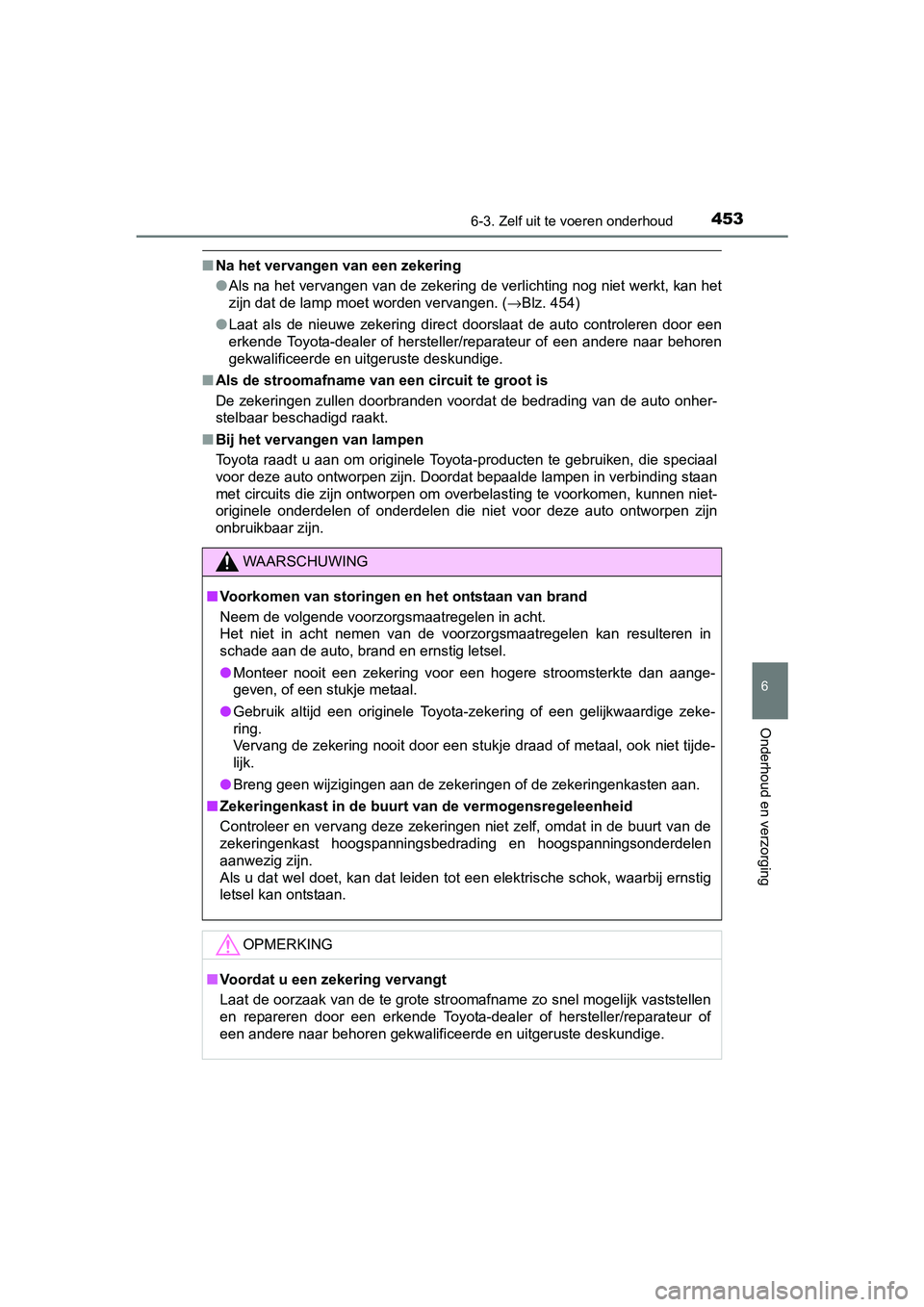

Page 453 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4536-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan

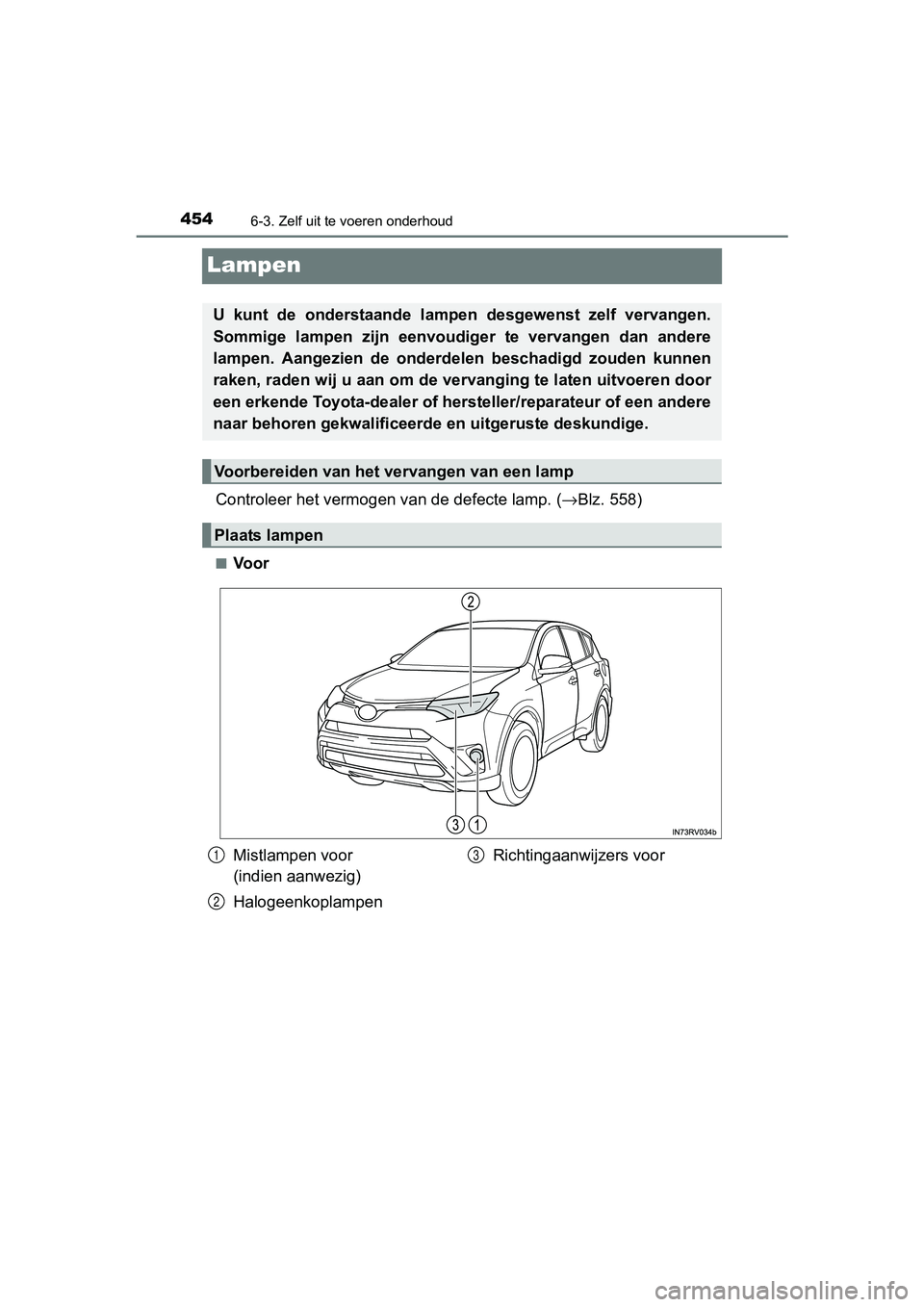

Page 454 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4546-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Lampen
Controleer het vermogen van de defecte lamp. (→Blz. 558)
■Voor
U  kunt  de  onderstaande  lampen  desgewenst  zelf  vervangen.

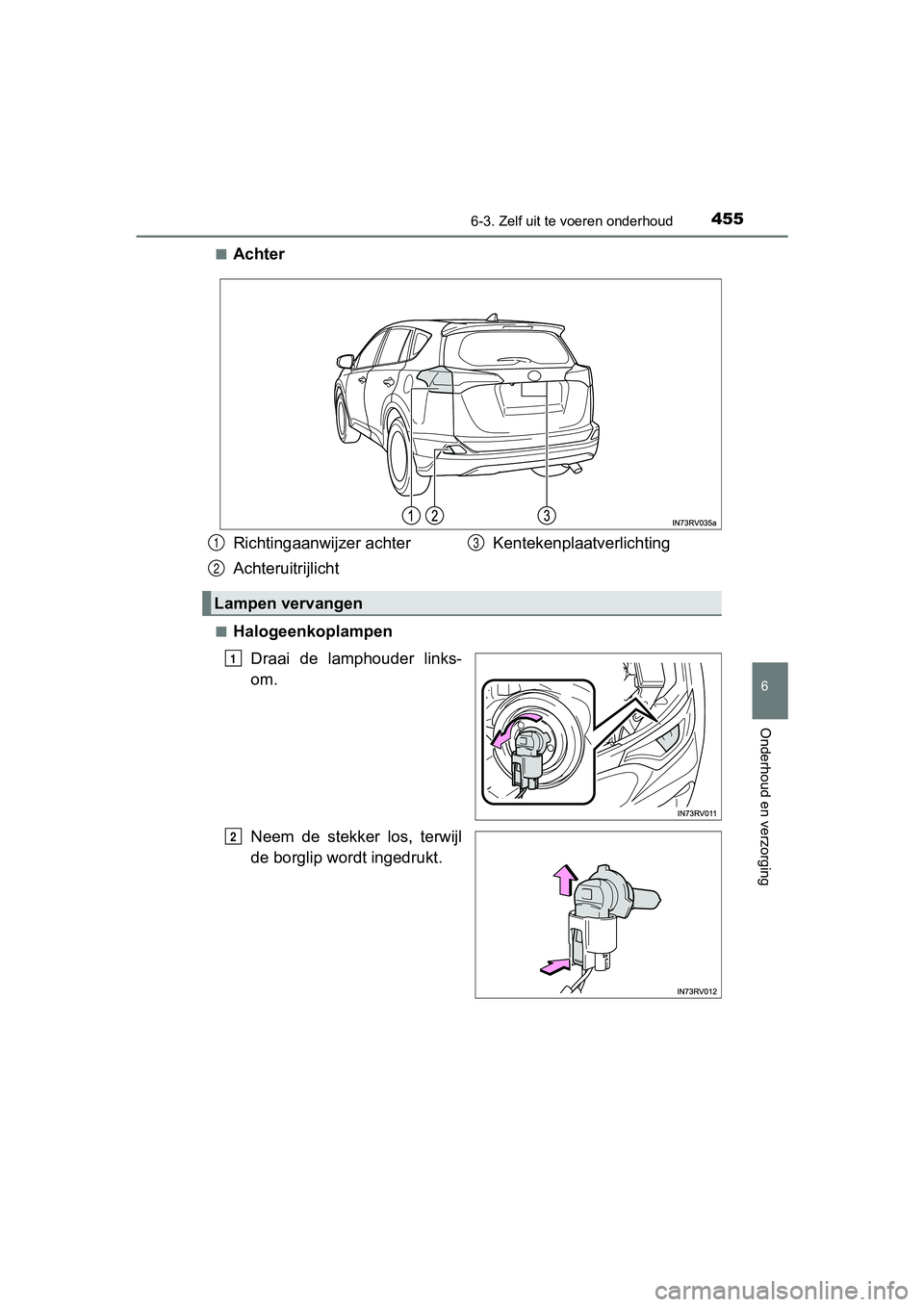

Page 455 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4556-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
■Achter
■Halogeenkoplampen
Draai  de  lamphouder  links-
om.
Neem  de  stekker  los,  terwijl
de borglip wor

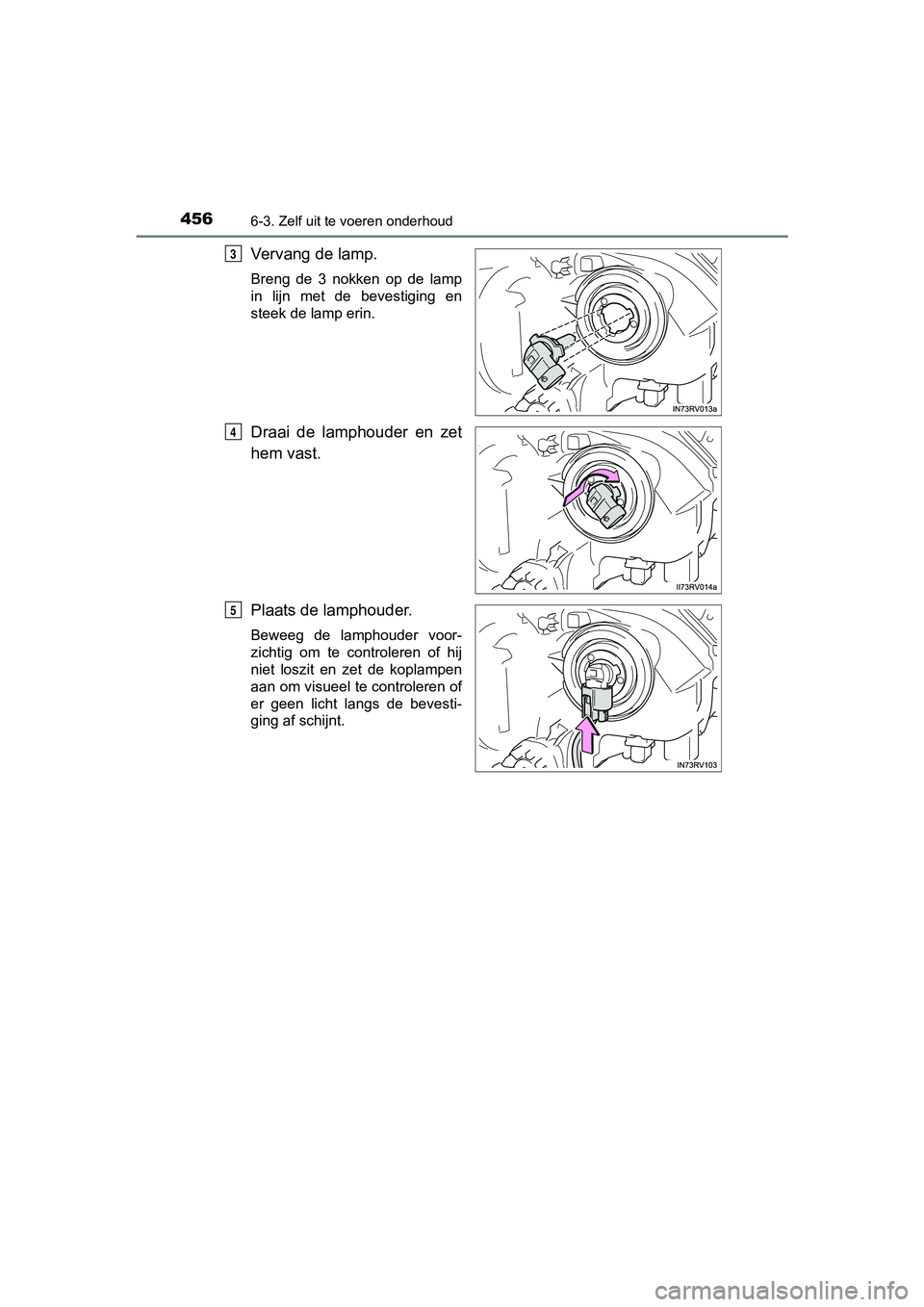

Page 456 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4566-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Vervang de lamp.
Breng  de  3  nokken  op  de  lamp
in  lijn  met  de  bevestiging  en
steek de lamp erin.
Draai  de  lamphouder  en  zet

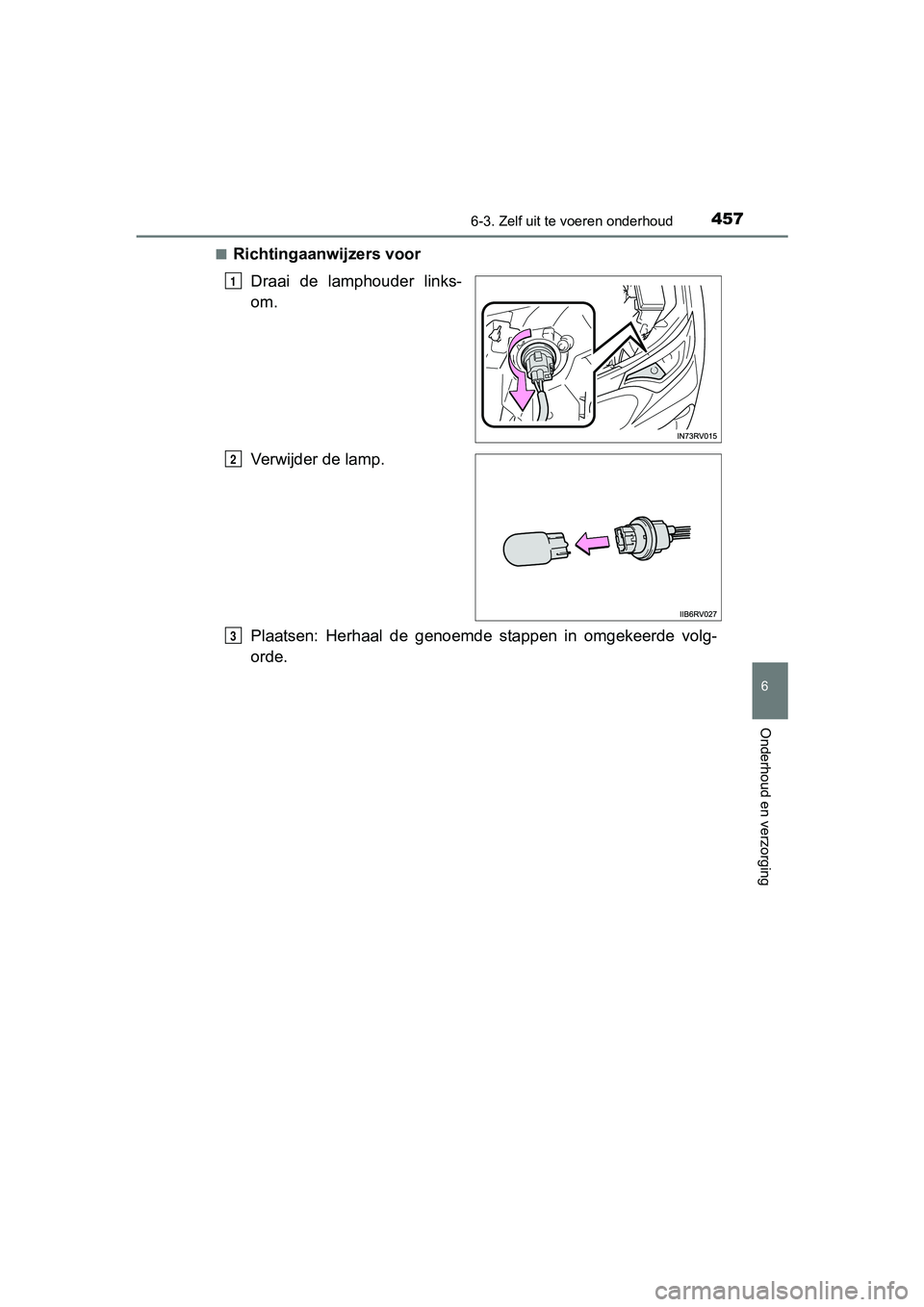

Page 457 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4576-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
■Richtingaanwijzers voor
Draai  de  lamphouder  links-
om.
Verwijder de lamp.
Plaatsen:  Herhaal  de  genoemde

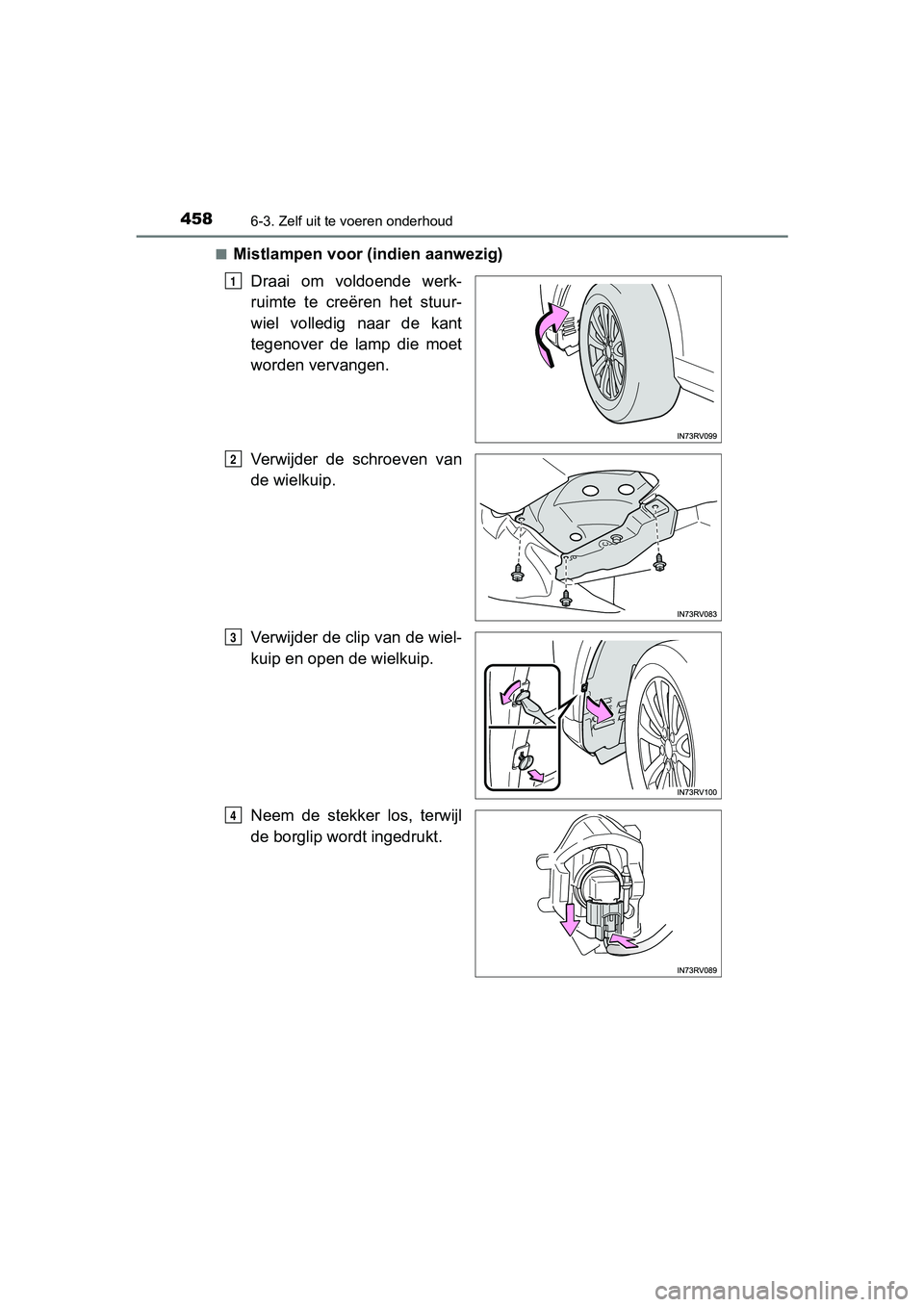

Page 458 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4586-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)■
Mistlampen voor (indien aanwezig)
Draai  om  voldoende  werk-
ruimte  te  creëren  het  stuur-
wiel  volledig  naar  de  kant
tegenove

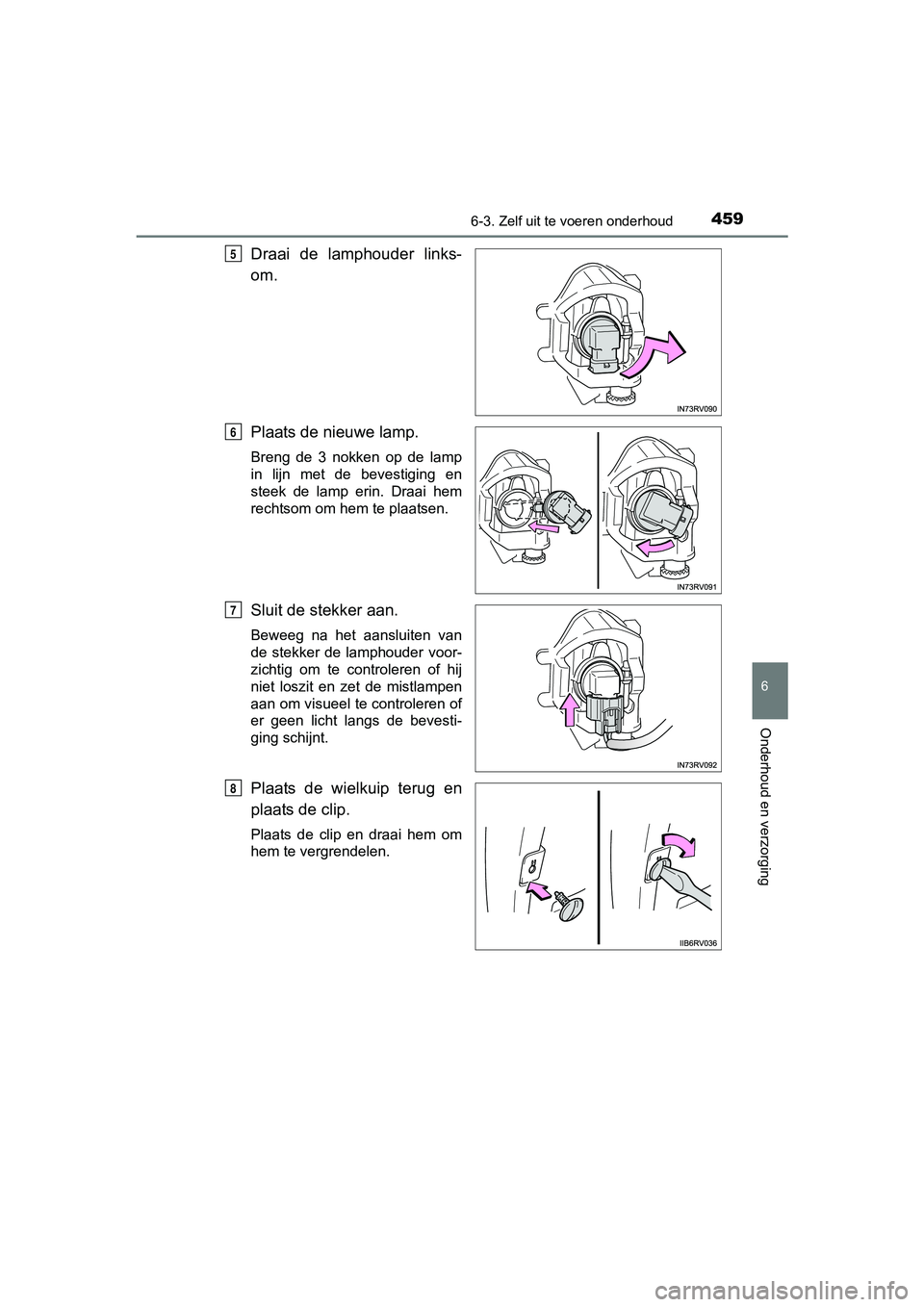

Page 459 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4596-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
6
Onderhoud en verzorging
Draai  de  lamphouder  links-
om.
Plaats de nieuwe lamp.
Breng  de  3  nokken  op  de  lamp
in  lijn  met  de  b

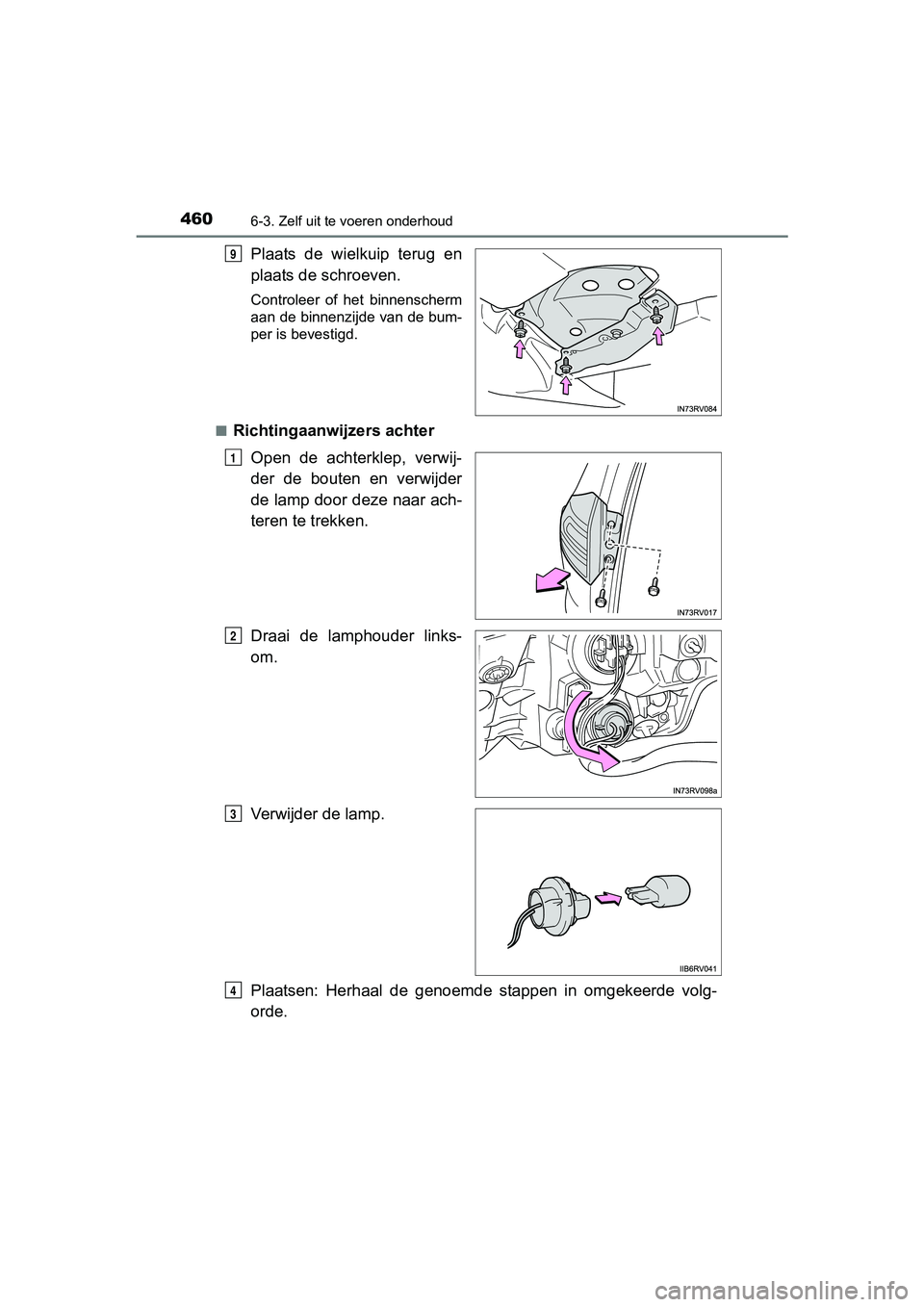

Page 460 of 592

TOYOTA RAV4 HYBRID 2017  Instructieboekje (in Dutch) 4606-3. Zelf uit te voeren onderhoud
RAV4-HV_OM_OM42B04E_(EE)
Plaats  de  wielkuip  terug  en
plaats de schroeven.
Controleer  of  het  binnenscherm
aan de binnenzijde van de bum-
per is bevestigd.
