6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie411
6
Obs∏uga techniczna i konserwacja
Przed rozpocz´ciem jazdy
Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo zablokowana pokrywa mo˝e niespodziewanie unieÊç si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.
Po podparciu pokrywy silnika drà˝kiem podporowym
Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podpar ta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.
Podczas zamykania pokrywy silnika
Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podporo-
wy zosta∏ umieszczony w odpowiednim zaczepie. Zamkni´cie pokrywy silnika
z uniesionym drà˝kiem podporowym mo˝e doprowadziç do jej wygi´cia.
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 411 (Black plate)

Z przodu
Z ty∏u
4126-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

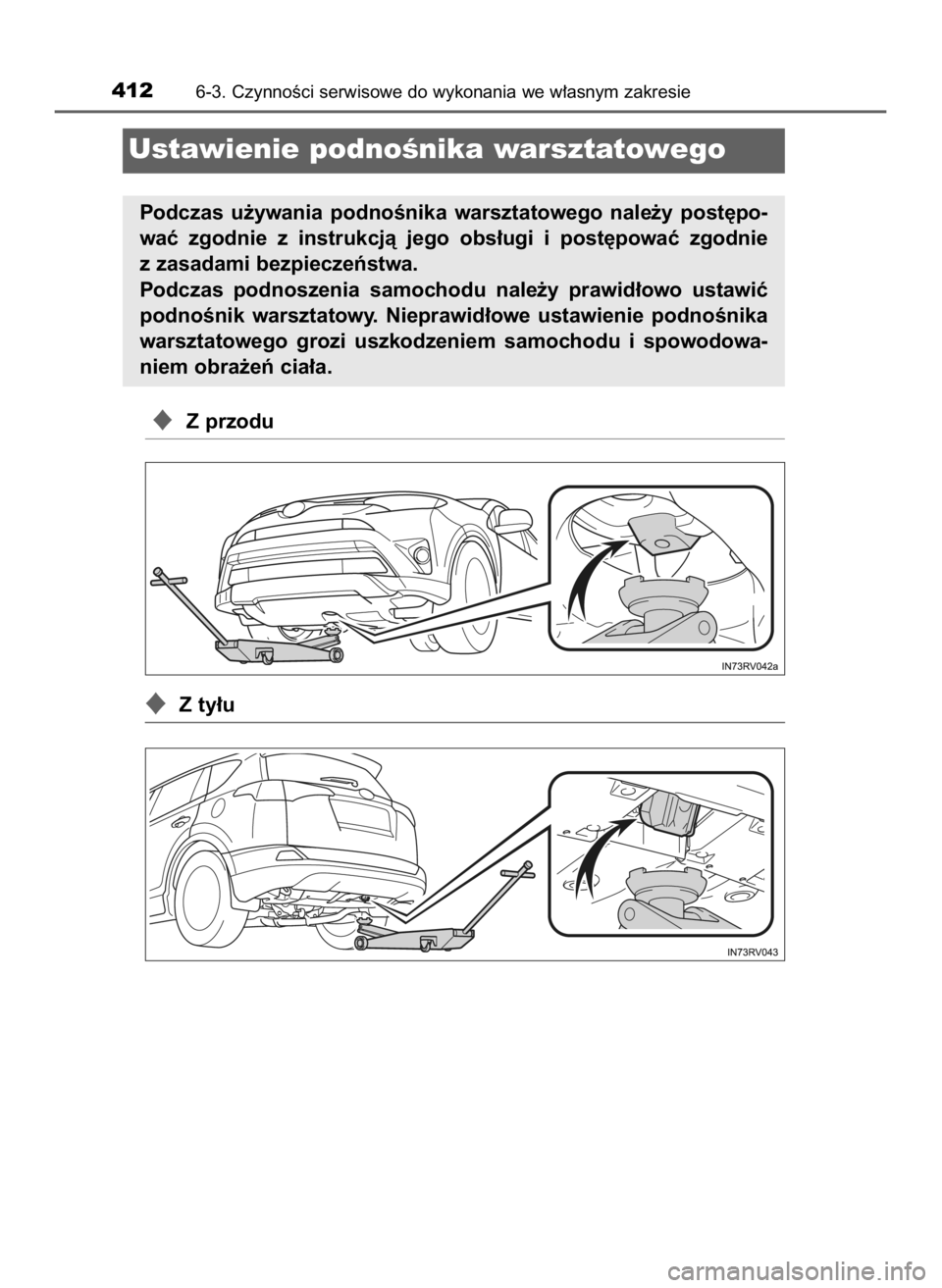

Ustawienie podnoÊnika warsztatowego
Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç zgodnie z instrukcjà jego obs∏ugi i post´powaç zgodnie
z zasadami bezpieczeƒstwa.
Podczas podnoszenia samochodu nale˝y prawid∏owo ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego grozi uszkodzeniem samochodu i spowodowa-
niem obra˝eƒ cia∏a.
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 412 (Black plate)

Akumulator 12-woltowy
S. 421
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie413
6
Obs∏uga techniczna i konserwacja
Komora silnikowa
Skrzynki bezpieczników
(
S. 450)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
silnika (
S. 417)
Korek wlewu oleju do silnika
(
S. 415)
Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia
sterownika mocy (
S. 417)Ch∏odnica silnika (
S. 418)
Skraplacz (
S. 418)
Elektryczne wentylatory
ch∏odnicy
Miarka poziomu oleju
silnikowego (
S. 414)
Zbiornik p∏ynu
do spryskiwaczy (
S. 419)
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 413 (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.
Sprawdzanie poziomu oleju w silniku
Zatrzymaç samochód w bezpiecznym miejscu, na twardym i p∏a-
skim pod∏o˝u. Rozgrzaç silnik, a nast´pnie po jego wy∏àczeniu
odczekaç minimum 5 minut, umo˝liwiajàc Êciekni´cie oleju na
spód silnika.
Wyciàgnàç miark´, trzymajàc
szmatk´ pod jej koƒcówkà.
Wytrzeç miark´ do sucha.
Miarka p∏aska: Z powrotem wsunàç ca∏kowicie miark´.
Miarka z wypustkami: Z powro-
tem wsunàç ca∏kowicie miark´
z wypustkami ( na ilustracji)
skierowanymi w kierunku silnika.
4
3
2
1
4146-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Olej w silniku
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 414 (Black plate)

Ponownie wyciàgnàç miark´ i, trzymajàc szmatk´ pod jej koƒ-
cówkà, odczytaç poziom oleju.
Poziom minimalny
Poziom prawid∏owy
Poziom maksymalny
óMiarka p∏askaó Miarka z wypustkami
Kszta∏t miarki mo˝e si´ ró˝niç w zale˝noÊci od typu samochodu lub typu silnika.
Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.
Dolewanie oleju
Je˝eli Êlad oleju jest poni˝ej lub
prawie na poziomie kreski
oznaczajàcej poziom minimal-
ny, dolaç oleju silnikowego ta-
kiego samego rodzaju, jaki
znajduje si´ w silniku.
Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygoto-
waç potrzebne narz´dzia.
Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.
Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.
Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazówek
zegara.
3
2
1
6
5
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie415
6
Obs∏uga techniczna i konserwacja
Gatunek olejuS. 552
Narz´dziaCzysty lejek IloÊç oleju
(poziom minimalny
poziom
maksymalny)1,5 LStrona pomiarowa
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 415 (Black plate)

Zu˝ycie oleju silnikowego
Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç
pomi´dzy przeglàdami okresowymi.
Gdy silnik jest nowy, np. bezpoÊrednio po zakupie samochodu lub po wy-
mianie silnika.
Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.
Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.
Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´-
stej jazdy w ruchu ulicznym o du˝ym nat´˝eniu.
4166-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zu˝yty olej silnikowy
Zu˝yty olej silnikowy zawiera potencjalnie niebezpieczne dla zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç
si´ na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Pla-
my oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.
Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny Êrodowiska. Nie wolno wrzucaç filtrów do zwyk∏ych pojemników na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu uzyskania informacji, na temat sposobów przekazywania do
wtórnego przetworzenia oraz miejsc sk∏adowania przepracowanych ole-
jów silnikowych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà sta-
cjà obs∏ugi Toyoty lub innym najbli˝szym warsztatem samochodowym.
Nie pozostawiaç zu˝ytego oleju w miejscach, do których majà dost´p dzieci.
W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika
Poziom oleju w silniku nale˝y regularnie kontrolowaç.
Podczas wymiany oleju silnikowego
Nie dopuszczaç do rozlania oleju na elementy samochodu.
Nie wlewaç oleju powy˝ej poziomu maksymalnego, poniewa˝ jest to
szkodliwe dla silnika.
Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.
Korek wlewu oleju powinien byç prawid∏owo dokr´cony.
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 416 (Black plate)

Gdy hybrydowy uk∏ad nap´dowy jest zimny, poziom p∏ynu powinien
mieÊciç si´ pomi´dzy kreskami „FULL” i „LOW” na zbiorniku wyrów-
nawczym.
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia silnika spalinowego
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”. (
S. 540)
Zbiornik wyrównawczy w uk∏adzie ch∏odzenia sterownika mocy
Zakr´tka zbiornika
Poziom wysoki „FULL”
Poziom niski „LOW”
Gdy poziom p∏ynu w uk∏adzie
ch∏odzenia si´ga kreski „LOW”
lub poni˝ej, nale˝y dolaç p∏ynu
do poziomu „FULL”. (
S. 540)
Dobór p∏ynu ch∏odzàcego
„Toyota Super Long Life Coolant” lub podobnej jakoÊci niskokrzepnàcy roz-
twór na bazie glikolu etylenowego, niezawierajàcy krzemianów, amin, azoty-
nów ani boranów, wytwarzany z wykorzystaniem technologii wysoce trwa∏ych
hybrydowych kwasów organicznych.
P∏yn „Toyota Super Long Life Coolant” jest gotowym do u˝ytku roztworem, za-
wierajàcym 50% koncentratu niskokrzepnàcego i 50% wody dejonizowanej.
(Zakres stosowania: do -35°C.)
W celu uzyskania szczegó∏owych informacji dotyczàcych p∏ynu ch∏odzàcego
nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty lub innego specja-
listycznego warsztatu.
Gdy w krótkim czasie po uzupe∏nieniu poziom p∏ynu ch∏odzàcego po-
nownie spada
Obejrzeç ch∏odnic´, przewody elastyczne, zakr´tki zbiorników wyrównaw-
czych w uk∏adach ch∏odzenia silnika i sterownika mocy, kurek spustowy
i pomp´ w uk∏adzie ch∏odzenia silnika.
Je˝eli nie ma Êladów wycieków, nale˝y zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie szczelnoÊci
ciÊnieniowej korka ch∏odnicy oraz szczelnoÊci uk∏adu ch∏odzenia silnika.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie417
6
Obs∏uga techniczna i konserwacja
P∏yn w uk∏adzie ch∏odzenia
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 417 (Black plate)

Nale˝y sprawdzaç stan ch∏odnicy silnika i skraplacza oraz usuwaç
z nich jakiekolwiek zabrudzenia.
Je˝eli którykolwiek z tych elementów ulegnie silnemu zabrudzeniu,
a tak˝e w razie braku pewnoÊci co do jego stanu, nale˝y zwróciç si´
do autoryzowanej stacji obs∏ugi Toyoty lub innego specjalistycznego
warsztatu w celu sprawdzenia.
4186-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y odkr´caç zakr´tek zbiornika wyrównawczego w uk∏adzie ch∏o-
dzenia silnika/sterownika mocy.
Przy odkr´caniu zakr´tek wlewu zbiornika wyrównawczego, na skutek pa-
nujàcego wewnàtrz uk∏adu ch∏odzenia silnika/sterownika mocy wysokiego
ciÊnienia, mo˝e zostaç wypchni´ty goràcy p∏yn ch∏odzàcy, gro˝àc powa˝-
nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
Gdy hybrydowy uk∏ad nap´dowy jest goràcy
Nie nale˝y dotykaç ch∏odnicy silnika ani skraplacza, poniewa˝ grozi to po-
wa˝nymi obra˝eniami cia∏a, takimi jak np. poparzenie.
Gdy pracujà elektryczne wentylatory ch∏odnicy
Nie nale˝y dotykaç niczego w komorze silnikowej.
Elektrycznie nap´dzane wentylatory ch∏odnicy mogà samoczynnie ruszyç,
je˝eli przyciskiem rozruchu wybrany jest stan ON, w∏àczony jest uk∏ad kli-
matyzacji i/lub temperatura p∏ynu w uk∏adzie ch∏odzenia silnika jest wyso-
ka. Przed przystàpieniem do wykonywania czynnoÊci serwisowych w pobli-
˝u wentylatorów ch∏odnicy lub os∏ony ch∏odnicy nale˝y sprawdziç, czy przy-
ciskiem rozruchu wybrany zosta∏ stan wy∏àczony.
Podczas dolewania p∏ynu do uk∏adu ch∏odzenia silnika
P∏yn ch∏odzàcy nie jest ani samà wodà, ani nierozcieƒczonym koncentratem
niskokrzepnàcym. Nale˝y przestrzegaç prawid∏owej proporcji koncentratu
niskokrzepnàcego i wody, aby zachowaç odpowiednie w∏asnoÊci smarujàce,
antykorozyjne i odprowadzania ciep∏a. Zapoznaç si´ z zaleceniami poda-
nymi na opakowaniu produktu.
W razie rozlania p∏ynu
Âlady p∏ynu zmyç wodà, zapobiegajàc uszkodzeniu zalanej cz´Êci lub po-
wierzchni lakierowanej.
Ch∏odnica i skraplacz
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 418 (Black plate)

óWersje bez miarki poziomu p∏ynu zmywajàcego
Je˝eli którykolwiek ze spryskiwa-
czy nie dzia∏a lub na wyÊwietla-
czu wielofunkcyjnym pojawi si´
komunikat ostrzegawczy, zbiornik
spryskiwacza mo˝e byç pusty.
Nale˝y uzupe∏niç p∏yn zmywajàcy.
óWersje z miarkà poziomu p∏ynu zmywajàcego
Gdy poziom p∏ynu zmywajàcego
w zbiorniku jest niski „LOW”, nale˝y
go uzupe∏niç.
Sposób u˝ycia miarki (w niektórych wersjach)
Poziom p∏ynu do spryskiwaczy mo˝na kon-
trolowaç, sprawdzajàc, które z otworów
miarki pokryte sà p∏ynem.
Je˝eli poziom p∏ynu spadnie poni˝ej przed-
ostatniego otworu (pozycja „LOW”), nale˝y
go uzupe∏niç.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie419
6
Obs∏uga techniczna i konserwacja
P∏yn do spryskiwaczy
Aktualny
poziom
p∏ynu
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 419 (Black plate)

4206-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Podczas dolewania p∏ynu
Ze wzgl´du na zawar toÊç alkoholu w p∏ynie zmywajàcym nie nale˝y go do-
lewaç, gdy hybrydowy uk∏ad nap´dowy jest goràcy lub pracuje, poniewa˝,
np. w razie rozlania p∏ynu, mo˝e on ulec zapaleniu.
Nie stosowaç niew∏aÊciwych p∏ynów
Do zbiornika spryskiwaczy nie wolno wlewaç wody z myd∏em ani p∏ynów
przeznaczonych do uk∏adu ch∏odzenia silnika.
Grozi to zaplamieniem powierzchni lakierowanych.
Rozcieƒczanie p∏ynu wodà
W razie potrzeby p∏yn do spryskiwaczy szyb mo˝na rozcieƒczyç wodà.
Nale˝y przestrzegaç podanych na etykiecie opakowania p∏ynu temperatur
zamarzania.
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 420 (Black plate)
