TOYOTA RAV4 HYBRID 2017 Instrukcja obsługi (in Polish)

Akumulator 12-woltowy znajduje
si´ z lewej strony w komorze ba-
ga˝nika.
Wersje z pe∏nowymiarowym
ko∏em zapasowym: Obracajàc
górny fragment ka˝dego z za-
czepów (zatrzasków), odblo-
kowaç pod∏og´ baga˝nika.
óPodczas sprawdzania zacisków akumulatora 12-woltowego
Wyjàç pod∏og´ baga˝nika.
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie421
6
Obs∏uga techniczna i konserwacja
Akumulator 12-woltowy
Umiejscowienie
Zdejmowanie os∏ony akumulatora 12-woltowego
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 421 (Black plate)

Wyjàç górnà pokryw´ za po-
mocà p∏askiego Êrubokr´ta
lub podobnego narz´dzia.
W celu unikni´cia uszkodzenia
pokrywy owinàç koƒcówk´ Êru-
bokr´ta szmatkà.
óPodczas sprawdzania lub wymiany akumulatora 12-woltowego
Wyjàç pod∏og´ baga˝nika i lewà
bocznà os∏on´.
Wyjàç pokryw´.
Sprawdziç, czy zaciski przewodów akumulatora 12-woltowego nie sà
poluzowane lub skorodowane, nie ma p´kni´ç i obejma mocujàca jest
prawid∏owo dokr´cona.
Zaciski
Obejma mocujàca
3
2
3
4226-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Stan zewn´trzny akumulatora 12-woltowego
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 422 (Black plate)

Znaczenie symboli znajdujàcych si´ w górnej cz´Êci akumulatora
12-woltowego jest nast´pujàce:
Przed przystàpieniem do ∏adowania akumulatora 12-woltowego
Podczas ∏adowania z akumulatora 12-woltowego wydziela si´ wodór – palny
i wybuchowy gaz. Z tego powodu przed przystàpieniem do tej operacji nale˝y:
W przypadku ∏adowania akumulatora 12-woltowego bez wyjmowania go
z samochodu nale˝y od∏àczyç od niego przewód masy.
Podczas pod∏àczania i od∏àczania przewodów ∏àczàcych ∏adowark´ z aku-
mulatorem 12-woltowym urzàdzenie to powinno byç wy∏àczone.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie423
6
Obs∏uga techniczna i konserwacja

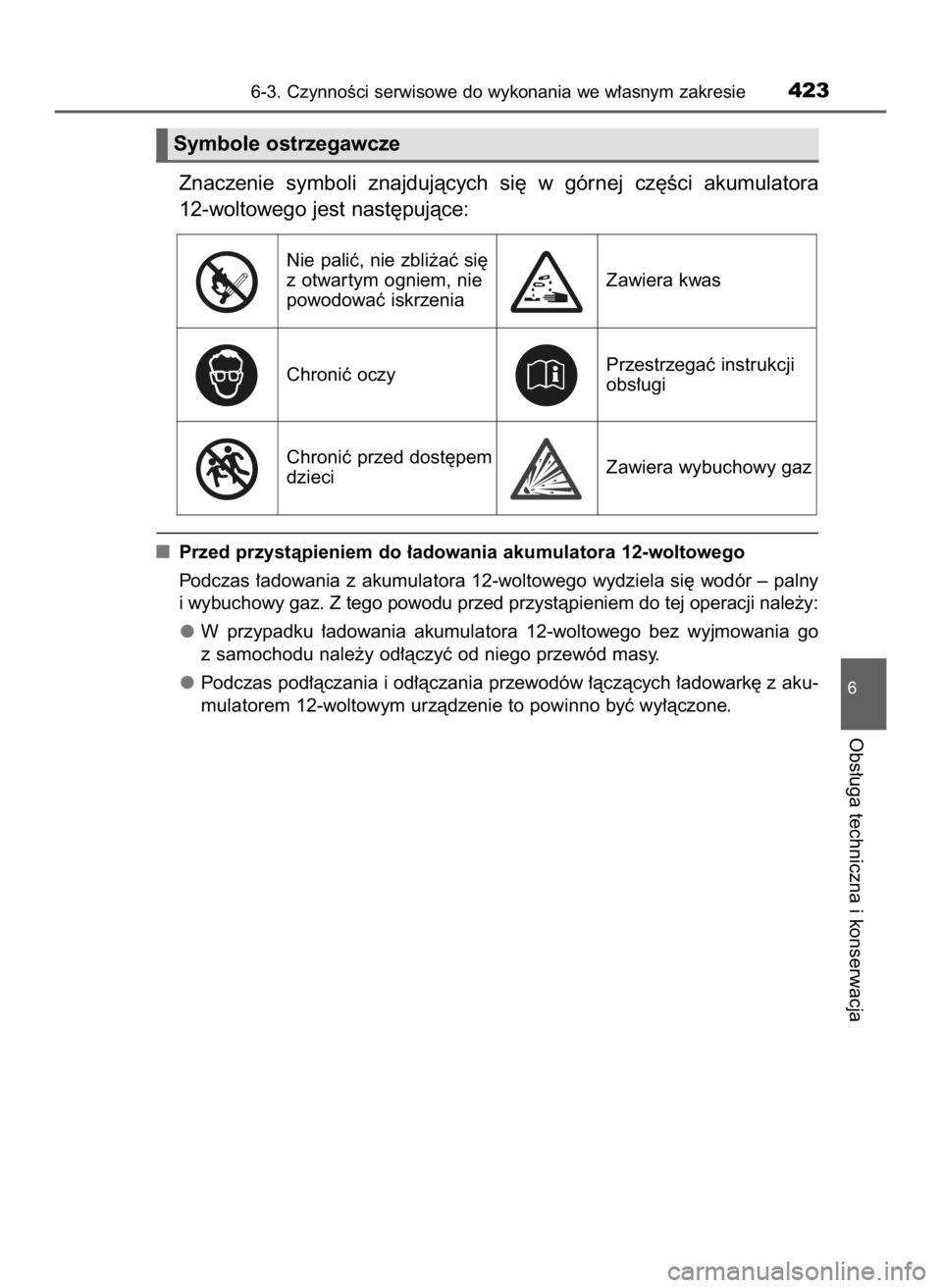

Symbole ostrzegawcze
Nie paliç, nie zbli˝aç si´
z otwar tym ogniem, nie
powodowaç iskrzeniaZawiera kwas
Chroniç oczyPrzestrzegaç instrukcji
obs∏ugi
Chroniç przed dost´pem
dzieciZawiera wybuchowy gaz
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 423 (Black plate)

Po na∏adowaniu lub pod∏àczeniu akumulatora 12-woltowego
Hybrydowy uk∏ad nap´dowy mo˝e nie daç si´ uruchomiç. Nale˝y wtedy wy-
konaç poni˝sze czynnoÊci w celu wyzerowania uk∏adu.
Przestawiç dêwigni´ przek∏adni nap´dowej w po∏o˝enie P.
Otworzyç i zamknàç dowolne drzwi samochodu.
Uruchomiç hybrydowy uk∏ad nap´dowy.
Odblokowanie drzwi za pomocà systemu elektronicznego kluczyka mo˝e
byç niemo˝liwe bezpoÊrednio po pod∏àczeniu akumulatora 12-woltowego.
W takim przypadku w celu zablokowania/odblokowania drzwi nale˝y u˝yç
bezprzewodowego zdalnego sterowania lub mechanicznego kluczyka.
Hybrydowy uk∏ad nap´dowy nale˝y uruchomiç, gdy przyciskiem rozruchu
wybrany jest stan ACCESSORY, poniewa˝ uruchomienie go przy wybra-
nym stanie wy∏àczonym mo˝e nie byç mo˝liwe. Podczas drugiego urucha-
miania hybrydowy uk∏ad nap´dowy b´dzie pracowa∏ normalnie.
Wybrany za pomocà przycisku rozruchu stan operacyjny jest zapami´ty-
wany przez samochód. Po pod∏àczeniu akumulatora 12-woltowego zosta-
nie wybrany stan przy którym akumulator 12-woltowy zosta∏ od∏àczony.
Przed od∏àczeniem akumulatora 12-woltowego nale˝y upewniç si´, ˝e
wybrany jest stan wy∏àczony. Nale˝y zachowaç szczególnà ostro˝noÊç,
je˝eli wybrany stan operacyjny przed roz∏adowaniem akumulatora 12-wol-
towego jest nieznany.
Je˝eli mimo kilku prób rozruchu obiema metodami hybrydowy uk∏ad nap´do-
wy nie daje si´ uruchomiç, nale˝y skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
3
2
1
4246-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zwiàzki chemiczne w akumulatorze 12-woltowym
Wewnàtrz akumulatora 12-woltowego znajduje si´ trujàcy i ˝ràcy kwas siarko-
wy. Ponadto wydziela on palny i wybuchowy gaz – wodór. W celu unikni´cia ry-
zyka Êmierci lub powa˝nych obra˝eƒ cia∏a podczas prac w pobli˝u akumulatora
12-woltowego nale˝y przestrzegaç ni˝ej wymienionych Êrodków ostro˝noÊci:
Nie dopuszczaç do powstania iskry w trakcie dotykania narz´dziami do
zacisków akumulatora 12-woltowego.
Nie paliç papierosów ani zapa∏ek w pobli˝u akumulatora 12-woltowego.
Nie dopuszczaç do kontaktu elektrolitu z oczami, skórà i ubraniem.
Nie wdychaç wyziewów z akumulatora 12-woltowego i nie po∏ykaç elektrolitu.
Do prac w pobli˝u akumulatora 12-woltowego zak∏adaç okulary ochronne.
Nie dopuszczaç dzieci w pobli˝e akumulatora 12-woltowego.
Bezpieczne miejsce ∏adowania akumulatora 12-woltowego
Akumulator 12-woltowy nale˝y ∏adowaç na otwar tej przestrzeni. Nie wolno
∏adowaç akumulatora 12-woltowego w gara˝u lub zamkni´tym pomieszcze-
niu o niedostatecznej wentylacji.
Sposób ∏adowania akumulatora 12-woltowego
Przeprowadzaç ∏adowanie wy∏àcznie ma∏ym pràdem (poni˝ej 5 A). ¸ado-
wanie pràdem o wi´kszym nat´˝eniu mo˝e doprowadziç do eksplozji aku-
mulatora 12-woltowego.
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 424 (Black plate)

6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie425
6
Obs∏uga techniczna i konserwacja
Doraêna pomoc
Je˝eli elektrolit dostanie si´ do oczu
Je˝eli elektrolit dostanie si´ do oczu, nale˝y je przep∏ukiwaç przez 15 minut
czystà wodà i niezw∏ocznie zg∏osiç si´ do lekarza. W miar´ mo˝liwoÊci,
w drodze do gabinetu lekarskiego, stosowaç mokry ok∏ad na oczy.
Je˝eli elektrolit dostanie si´ na skór´
Miejsce obficie sp∏ukaç wodà. Je˝eli wystàpi ból lub poparzenie, natych-
miast zg∏osiç si´ do lekarza.
W razie zachlapania odzie˝y elektrolitem
Istnieje ryzyko jego przesiàkni´cia a˝ do cia∏a. Dlatego nale˝y natych-
miast zdjàç zaplamione ubranie i w razie potrzeby post´powaç jak opi-
sano powy˝ej.
W razie po∏kni´cia elektrolitu
Piç du˝e iloÊci wody lub mleka. Natychmiast zg∏osiç si´ do lekarza.
Wymiana akumulatora 12-woltowego
Nale˝y zastosowaç akumulator 12-woltowy zaprojektowany do tego samo-
chodu. Nieprzestrzeganie tej zasady mo˝e spowodowaç przedostanie si´
gazu (wodoru) do przestrzeni pasa˝erskiej, powodujàc po˝ar lub wybuch.
W celu wymiany akumulatora 12-woltowego nale˝y skontaktowaç z autory-
zowanà stacjà obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
Od∏àczenie akumulatora 12-woltowego
Nie od∏àczaç przewodu masy (-) od strony
mocowania do nadwozia, tak jak pokaza-
no na ilustracji. Od∏àczony przewód masy
(-) mo˝e dotknàç dodatniego (+) zacisku
akumulatora 12-woltowego, powodujàc
zwarcie elektryczne, w wyniku którego
mo˝e dojÊç do Êmierci lub powa˝nych ob-
ra˝eƒ cia∏a.
Podczas ∏adowania akumulatora 12-woltowego
Nie wolno ∏adowaç akumulatora 12-woltowego, gdy hybrydowy uk∏ad nap´-
dowy pracuje. W czasie ∏adowania akumulatora 12-woltowego nale˝y upew-
niç si´, ˝e wszystkie urzàdzenia elektryczne w samochodzie sà wy∏àczone.
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 425 (Black plate)

Nale˝y sprawdziç, czy wskaêniki zu˝ycia bie˝nika znajdujà si´ na opo-
nach. Nale˝y równie˝ sprawdziç, czy opony nie sà nierównomiernie
zu˝yte, np. nadmiernie zu˝yty bie˝nik po jednej stronie opony.
Nale˝y równie˝ kontrolowaç stan opony ko∏a zapasowego i ciÊnienie,
do jakiego jest napompowane, zw∏aszcza je˝eli ko∏o zapasowe nie jest
przek∏adane.
Bie˝nik nowy
Bie˝nik zu˝yty
Wskaênik zu˝ycia bie˝nika
Po∏o˝enie wskaêników zu˝ycia bie˝nika oznaczone jest symbolami „TWI”
lub „∆”, wyt∏oczonymi na bocznych Êciankach opon.
Opon´ nale˝y wymieniç, je˝eli wskaênik zu˝ycia bie˝nika widoczny jest na oponie.
4266-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Opony
Opony nale˝y wymieniaç i przek∏adaç zgodnie z harmonogramem
obs∏ug przeglàdowych oraz stanem zu˝ycia bie˝nika.
Sprawdzanie stanu bie˝nika
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 426 (Black plate)

Ko∏a nale˝y okresowo przek∏adaç zgodnie ze schematem na ilustracji.
Wersje z nap´dem na dwa ko∏a:
W celu wyrównania stopnia zu˝ycia wszystkich opon oraz przed∏u˝enia ich
trwa∏oÊci Toyota zaleca okresowà zamian´ kó∏ miejscami (rotacj´) co oko∏o
10 000 km.
Po prze∏o˝eniu kó∏ nale˝y dokonaç kalibracji uk∏adu monitorowania ciÊnienia
w ogumieniu (w niektórych wersjach).
Wersje z nap´dem na cztery ko∏a:
W celu wyrównania stopnia zu˝ycia wszystkich opon oraz przed∏u˝enia ich
trwa∏oÊci Toyota zaleca okresowà zamian´ kó∏ miejscami (rotacj´) co oko∏o
5000 km.
Po prze∏o˝eniu kó∏ nale˝y dokonaç kalibracji uk∏adu monitorowania ciÊnienia
w ogumieniu (w niektórych wersjach).
Samochód ten wyposa˝ony jest w uk∏ad monitorowania ciÊnienia
w ogumieniu, który na podstawie sygna∏ów z czujników w zaworach
ostrzega o spadku ciÊnienia w oponach, zanim dojdzie do powa˝niej-
szych zagro˝eƒ.
Gdy ciÊnienie w oponie spadnie poni˝ej okreÊlonego poziomu, infor-
muje o tym lampka ostrzegawcza. (
S. 478)
Zamontowanie zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u
Przy wymianie kó∏ bàdê opon nale˝y zamontowaç zawory z czujni-
kami ciÊnienia i przekaênikami sygna∏u.
Nowy zawór z czujnikiem ciÊnienia i przekaênikiem sygna∏u wyma-
ga zarejestrowania nowych kodów identyfikacyjnych w pami´ci
elektronicznej jednostki sterujàcej uk∏adu monitorowania ciÊnienia
w ogumieniu, a nast´pnie uk∏ad wymaga kalibracji. Zarejestrowanie
kodów identyfikacyjnych nale˝y powierzyç autoryzowanej stacji ob-
s∏ugi Toyoty lub innemu specjalistycznemu warsztatowi. (
S. 429)
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie427
6
Obs∏uga techniczna i konserwacja
Okresowe przek∏adanie kó∏
Uk∏ad monitorowania ciÊnienia w ogumieniu (w niektórych wersjach)
Przód
Przód
óWersje z dojazdowym ko∏em za-
pasowymóWersje z pe∏nowymiarowym ko-
∏em zapasowym
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 427 (Black plate)

Kalibracja uk∏adu monitorowania ciÊnienia w ogumieniu
Uk∏ad monitorowania ciÊnienia w ogumieniu wymaga kalibracji, gdy
zostanie zmieniony rozmiar opony.
Podczas kalibracji uk∏adu aktualne ciÊnienie w oponie zostaje za-
pami´tane jako wzorcowe.
Sposób post´powania przy kalibracji uk∏adu monitorowania
ciÊnienia w ogumieniu
Zaparkowaç samochód w bezpiecznym miejscu i przyciskiem
rozruchu wybraç stan wy∏àczony.
Kalibracja nie jest mo˝liwa, gdy samochód si´ porusza.
Doprowadziç ciÊnienie we wszystkich oponach do prawid∏owej
war toÊci dla zimnego ogumienia. (
S. 557)
Istotne jest, aby ciÊnienie w ogumieniu by∏o prawid∏owe, poniewa˝ uk∏ad
monitorowania ciÊnienia w ogumieniu przyjmie aktualny stan jako wzor-
cowy.
Przyciskiem rozruchu wybraç stan ON.
Przytrzymaç wciÊni´ty przycisk
zerowania uk∏adu, a˝ trzykrot-
nie mignie lampka ostrzegaw-
cza ciÊnienia w ogumieniu.
Odczekaç kilka minut, pozostawiajàc wybrany stan ON, a nast´p-
nie przyciskiem rozruchu wybraç stan wy∏àczony.
5
4
3
2
1
4286-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 428 (Black plate)

Zarejestrowanie kodów identyfikacyjnych
Zawory z czujnikami ciÊnienia i przekaênikami sygna∏u majà indywidu-
alne kody identyfikacyjne. Po wymianie takiego zaworu konieczne jest
zarejestrowanie kodu czujnika i przekaênika sygna∏u. CzynnoÊç t´ na-
le˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjali-
stycznemu warsztatowi.
Kiedy nale˝y wymieniç opony
Opony nale˝y wymieniç, gdy:
Wskaênik zu˝ycia bie˝nika widoczny jest na oponie.
Pojawià si´ przeci´cia, rozwarstwienia lub p´kni´cia na tyle g∏´bokie, ˝e
widoczna staje si´ tkanina osnowy, a tak˝e wybrzuszenia, które sà oznakà
wewn´trznych uszkodzeƒ.
Opona nie trzyma ciÊnienia lub z powodu wielkoÊci bàdê umiejscowienia
przeci´cia lub innego uszkodzenia nie mo˝na jej naprawiç.
W razie wàtpliwoÊci nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyo-
ty lub innego specjalistycznego warsztatu.
Wymiana opon i obr´czy kó∏ (wersje z uk∏adem monitorowania ciÊnienia
w ogumieniu)
Je˝eli kody identyfikacyjne zaworów z czujnikami ciÊnienia i przekaênikami
sygna∏u nie sà zarejestrowane, uk∏ad monitorowania ciÊnienia w ogumieniu
nie b´dzie funkcjonowa∏ prawid∏owo. Po oko∏o 10 minutach jazdy zacznie migaç
lampka ostrzegawcza ciÊnienia w ogumieniu, a po up∏ywie kolejnej minuty
zaÊwieci si´ na sta∏e, sygnalizujàc usterk´.
Trwa∏oÊç opony
Ka˝da opona majàca wi´cej ni˝ 6 lat wymaga sprawdzenia przez wykwalifi-
kowanego mechanika, nawet gdy nie nosi ˝adnych widocznych Êladów
uszkodzeƒ.
Regularna kontrola ciÊnienia w ogumieniu (wersje z uk∏adem monitoro-
wania ciÊnienia w ogumieniu)
Uk∏ad monitorowania ciÊnienia w ogumieniu nie zwalnia z koniecznoÊci regu-
larnego sprawdzania ciÊnienia w ogumieniu za pomocà manometru. Kontro-
la taka powinna byç elementem rutynowych czynnoÊci sprawdzajàcych stan
techniczny samochodu.
Gdy g∏´bokoÊç bie˝nika opony zimowej jest mniejsza ni˝ 4 mm
Taka opona zimowa traci swà skutecznoÊç.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie429
6
Obs∏uga techniczna i konserwacja
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 429 (Black plate)

Sytuacje, w których uk∏ad monitorowania ciÊnienia w ogumieniu mo˝e
nie dzia∏aç prawid∏owo (w niektórych wersjach)
W opisanych poni˝ej sytuacjach uk∏ad monitorowania ciÊnienia w ogumieniu
mo˝e nie dzia∏aç prawid∏owo.
• Gdy za∏o˝one sà nieoryginalne obr´cze kó∏.
• Gdy za∏o˝ona jest niefabryczna opona.
• Gdy za∏o˝ona jest opona o nieprawid∏owym rozmiarze.
• Gdy na ko∏a za∏o˝one sà np. ∏aƒcuchy przeciwpoÊlizgowe.
• Gdy ko∏a sà zamocowane nakr´tkami antykradzie˝owymi.
• Gdy za∏o˝ona jest opona typu run-flat.
• Gdy na szyby na∏o˝ona jest folia przyciemniajàca, która t∏umi fale radiowe.
• Gdy samochód pokryty jest Êniegiem lub lodem w szczególnoÊci w okolicy
kó∏ i wn´k kó∏.
• Gdy ciÊnienie w ogumieniu jest znacznie powy˝ej prawid∏owej war toÊci.
• Gdy ko∏o zapasowe znajduje si´ w miejscu nara˝onym na s∏abà jakoÊç
odbioru sygna∏ów radiowych*.
• Gdy du˝y metalowy przedmiot, który mo˝e zak∏ócaç odbiór sygna∏ów ra-
diowych, umieszczony jest w baga˝niku*.
*: Wersje z pe∏nowymiarowym ko∏em zapasowym
W opisanych poni˝ej sytuacjach mo˝e ulec obni˝eniu sprawnoÊç dzia∏ania
uk∏adu monitorowania ciÊnienia w ogumieniu:
• W pobli˝u obiektów emitujàcych silne pola elektromagnetyczne, takich
jak wie˝e telewizyjne, elektrownie, stacje paliwowe, nadajniki radiowe,
du˝e ekrany wizyjne, lotniska.
• W przypadku noszenia ze sobà przenoÊnych urzàdzeƒ ∏àcznoÊci w rodzaju
radiotelefonów, telefonów komórkowych, bezprzewodowych telefonów
stacjonarnych lub innych tego typu urzàdzeƒ.
W zaparkowanym samochodzie sygnalizacja ostrzegawcza mo˝e byç uru-
chamiana i przerywana z opóênieniem.
Gdy ciÊnienie w oponie gwa∏townie spadnie, np. wskutek jej rozerwania,
sygnalizacja ostrzegawcza mo˝e nie zadzia∏aç.
4306-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 430 (Black plate)
