óPod deskà rozdzielczà (wersje z kierownicà po prawej stronie)
Zdjàç os∏on´ pod deskà rozdzielczà.
Zdjàç pokryw´.
óZ ty∏u deski rozdzielczej (wersje z kierownicà po lewej stronie)
Zdjàç os∏on´ deski rozdzielczej.
óZ ty∏u deski rozdzielczej (wersje z kierownicà po prawej stronie)
Zdjàç pokryw´ schowka w desce
rozdzielczej. (
S. 445)
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie451
6
Obs∏uga techniczna i konserwacja
43 RAV4 HV OM42B04E 9/2/16 1:02 PM Page 451 (Black plate)

Wyjàç bezpiecznik, pos∏ugujàc
si´ przeznaczonymi do tego
celu szczypcami.
Szczypce przeznaczone sà do
wyjmowania wy∏àcznie bezpiecz-
ników typu A.
Sprawdziç, czy bezpiecznik jest przepalony.
Sprawny
Przepalony
Typy A, B:
Przepalony bezpiecznik nale˝y zastàpiç nowym o takim samym pràdzie
znamionowym. Pràdy znamionowe podane sà na pokrywie skrzynki bez-
pieczników.
Typ C i D:
Skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym specja-
listycznym warsztatem.
óTyp AóTyp B
óTyp CóTyp D
4
3
4526-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 452 (Black plate)

Po wymianie bezpiecznika
Je˝eli mimo wymiany bezpiecznika dane Êwiat∏a nadal nie dzia∏ajà,
konieczna mo˝e byç wymiana ˝arówki. (
S. 454)
Je˝eli nowy bezpiecznik w krótkim czasie ponownie ulegnie przepaleniu,
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi sprawdzenie samochodu.
W razie przecià˝enia obwodu elektrycznego
Bezpieczniki zosta∏y dobrane tak, aby ulega∏y przepaleniu zanim dojdzie do
uszkodzenia przewodów elektrycznych.
W razie koniecznoÊci wymiany ˝arówek
Zalecane jest stosowanie oryginalnych produktów marki Toyota przeznaczo-
nych do tego samochodu. Poniewa˝ niektóre ˝arówki w∏àczone sà w obwody
wyposa˝one w zabezpieczenia przed przecià˝eniem, produkty nieoryginalne
lub nieprzeznaczone do tego samochodu mogà okazaç si´ nieodpowiednie.
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie453
6
Obs∏uga techniczna i konserwacja
W celu unikni´cia ryzyka awarii i po˝aru samochodu
Nale˝y przestrzegaç podanych zaleceƒ.
Nieprzestrzeganie ich mo˝e doprowadziç do uszkodzeƒ samochodu, po˝a-
ru i odniesienia obra˝eƒ cia∏a.
Nie wolno stosowaç bezpieczników o wy˝szym ni˝ nominalny pràdzie
znamionowym ani zast´powaç bezpiecznika jakimkolwiek innym przed-
miotem.
Nale˝y zawsze stosowaç oryginalne bezpieczniki marki Toyota lub odpo-
wiedniej jakoÊci zamienniki.
Nie wolno zast´powaç bezpiecznika drutem, nawet tymczasowo.
Nie wolno modyfikowaç bezpieczników ani skrzynki bezpieczników.
Skrzynka bezpieczników w pobli˝u sterownika mocy
Nigdy nie wolno sprawdzaç ani wymieniaç bezpieczników w pobli˝u ste-
rownika mocy, poniewa˝ w pobli˝u skrzynki bezpieczników znajdujà si´
cz´Êci i przewody pod wysokim napi´ciem.
Mo˝e to spowodowaç pora˝enie pràdem, w wyniku którego mo˝e dojÊç do
Êmierci lub powa˝nych obra˝eƒ cia∏a.
Przed wymianà bezpiecznika
W przypadku stwierdzenia przecià˝enia instalacji elektrycznej jak najszybciej
nale˝y zleciç autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycz-
nemu warsztatowi ustalenie i usuni´cie usterki.
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 453 (Black plate)

Sprawdziç moc wymienianej ˝arówki. (S. 558)
Z przodu
Przednie Êwiat∏o przeciwmgielne (w niektórych wersjach)
Âwiat∏o g∏ówne (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Przedni kierunkowskaz
4546-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

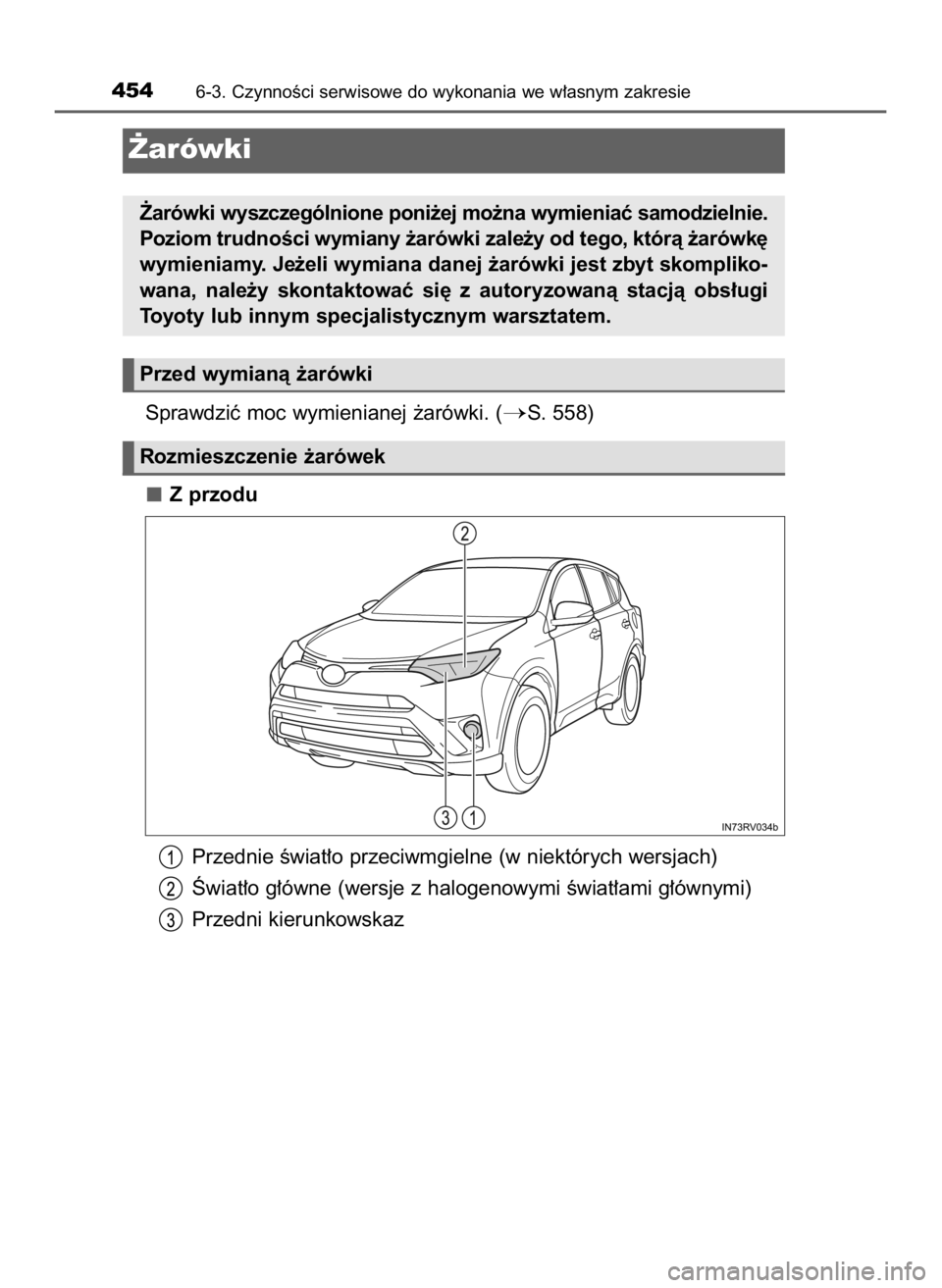

˚arówki
˚arówki wyszczególnione poni˝ej mo˝na wymieniaç samodzielnie.
Poziom trudnoÊci wymiany ˝arówki zale˝y od tego, którà ˝arówk´
wymieniamy. Je˝eli wymiana danej ˝arówki jest zbyt skompliko-
wana, nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi
Toyoty lub innym specjalistycznym warsztatem.
Przed wymianà ˝arówki
Rozmieszczenie ˝arówek
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 454 (Black plate)

Z ty∏u
Tylny kierunkowskaz
Âwiat∏o cofania
OÊwietlenie tablicy rejestracyjnej
Âwiat∏a g∏ówne (wersje z halogenowymi Êwiat∏ami g∏ównymi)
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie455
6
Obs∏uga techniczna i konserwacja
Wymiana ˝arówek
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 455 (Black plate)

Wymieniç ˝arówk´.
Dopasowaç 3 wyst´py na ˝a-
rówce do wci´ç w oprawie i w∏o-
˝yç ˝arówk´.
Obróciç i zabezpieczyç opra-
w´ ˝arówki.
Zamontowaç opraw´ ˝arówki.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy jest
mocno osadzona, w∏àczyç Êwia-
t∏a g∏ówne i upewniç si´, ˝e Êwia-
t∏o nie przenika przez opraw´.
5
4
3
4566-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 456 (Black plate)

Przednie kierunkowskazy
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wymieniç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
3
2
1
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie457
6
Obs∏uga techniczna i konserwacja
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 457 (Black plate)

Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
W celu uzyskania wystarczajà-
cej iloÊci miejsca nale˝y obró-
ciç kierownic´ w kierunku
przeciwnym do strony, po któ-
rej wymieniana jest ˝arówka.
Odkr´ciç Êruby mocujàce
nadkole.
Zdemontowaç zatrzask mo-
cujàcy nadkole i cz´Êciowo
odchyliç nadkole.
Naciskajàc blokad´, roz∏àczyç
z∏àcze elektryczne.
4
3
2
1
4586-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 458 (Black plate)

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
W∏o˝yç nowà ˝arówk´.
Dopasowaç 3 wyst´py na ˝arów-
ce do wci´ç w oprawie i w∏o˝yç
˝arówk´. Obróciç opraw´ ˝arów-
ki zgodnie z ruchem wskazówek
zegara w celu zablokowania.
Pod∏àczyç z∏àcze elektryczne.
Poruszyç delikatnie opraw´ ˝a-
rówki, aby sprawdziç, czy jest
mocno osadzona, w∏àczyç
przednie Êwiat∏a przeciwmgielne
i upewniç si´, ˝e Êwiat∏o nie
przenika przez opraw´.
Zamontowaç nadkole i umo-
cowaç je zatrzaskiem mocu-
jàcym nadkole.
Po wsuni´ciu zatrzasku mocujà-
cego obróciç go w celu zabloko-
wania.
8
7
6
5
6-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie459
6
Obs∏uga techniczna i konserwacja
43 RAV4 HV OM42B04E 9/2/16 1:03 PM Page 459 (Black plate)

Zamontowaç nadkole i przy-
mocowaç je Êrubami.
Upewniç si´, ˝e nadkole jest
prawid∏owo przymocowane do
wewn´trznej strony zderzaka.
Tylne kierunkowskazy
Otworzyç drzwi baga˝nika
i wykr´ciç dwie Êruby. Wyjàç
lamp´ zespolonà, pociàga-
jàc jà do ty∏u w kierunku ty∏u
samochodu.
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wykonaç
w odwrotnej kolejnoÊci.
4
3
2
1
9
4606-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
