TOYOTA RAV4 HYBRID 2017 Manuale duso (in Italian)

3114-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

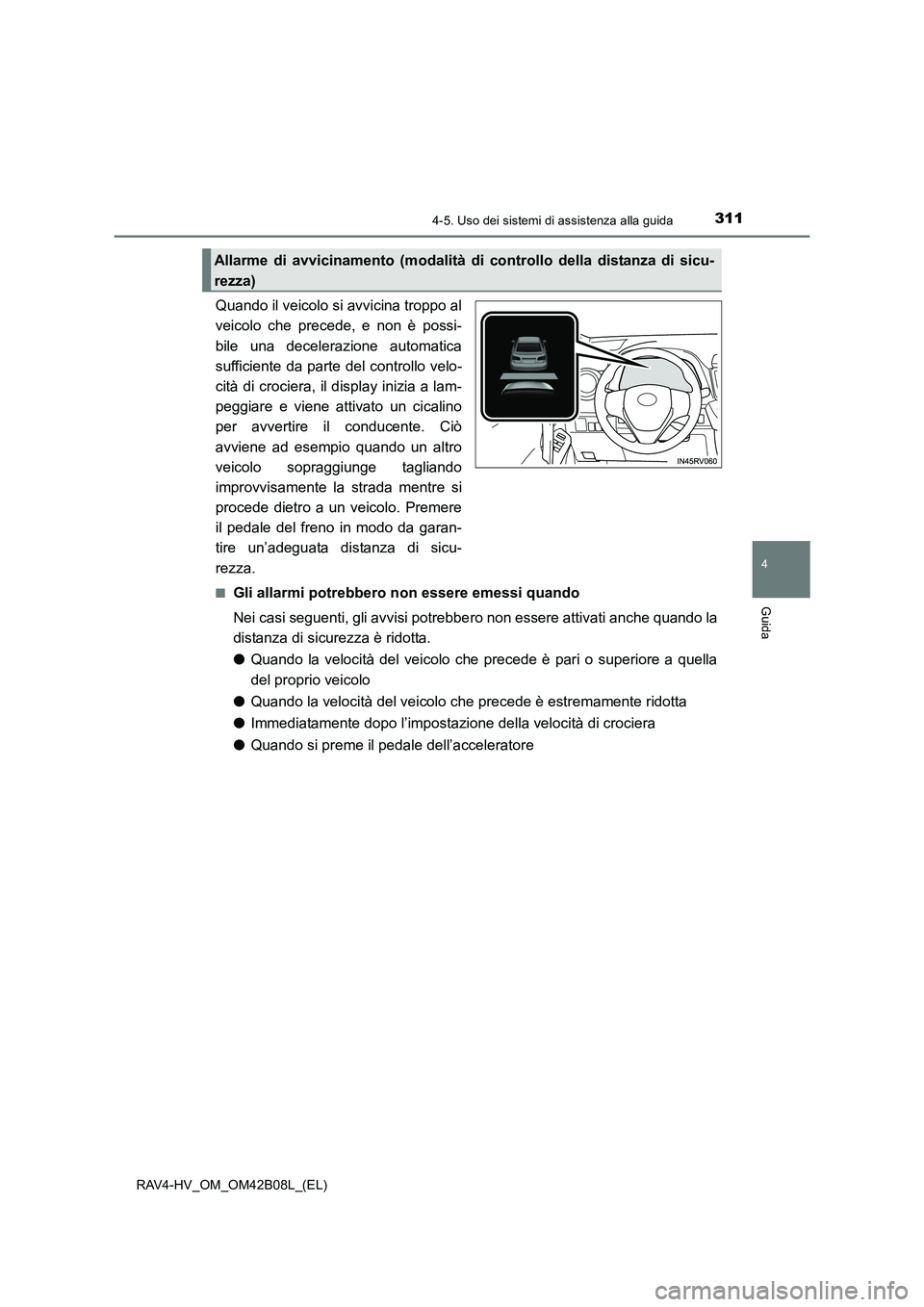

Quando il veicolo si avvicina troppo al
veicolo che precede, e non è possi-
bile una decelerazione automatica
sufficiente da parte del controllo velo-
cità di crociera, il display inizia a lam-
peggiare e viene attivato un cicalino
per avvertire il conducente. Ciò
avviene ad esempio quando un altro
veicolo sopraggiunge tagliando
improvvisamente la strada mentre si
procede dietro a un veicolo. Premere
il pedale del freno in modo da garan-
tire un’adeguata distanza di sicu-
rezza.
■Gli allarmi potrebbero non essere emessi quando
Nei casi seguenti, gli avvisi potrebbero non essere attivati anche quando la
distanza di sicurezza è ridotta.
●Quando la velocità del veicolo che precede è pari o superiore a quella
del proprio veicolo
● Quando la velocità del veicolo che precede è estremamente ridotta
● Immediatamente dopo l’impostazione della velocità di crociera
● Quando si preme il pedale dell’acceleratore
Allarme di avvicinamento (modalità di controllo della distanza di sicu-
rezza)

3124-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

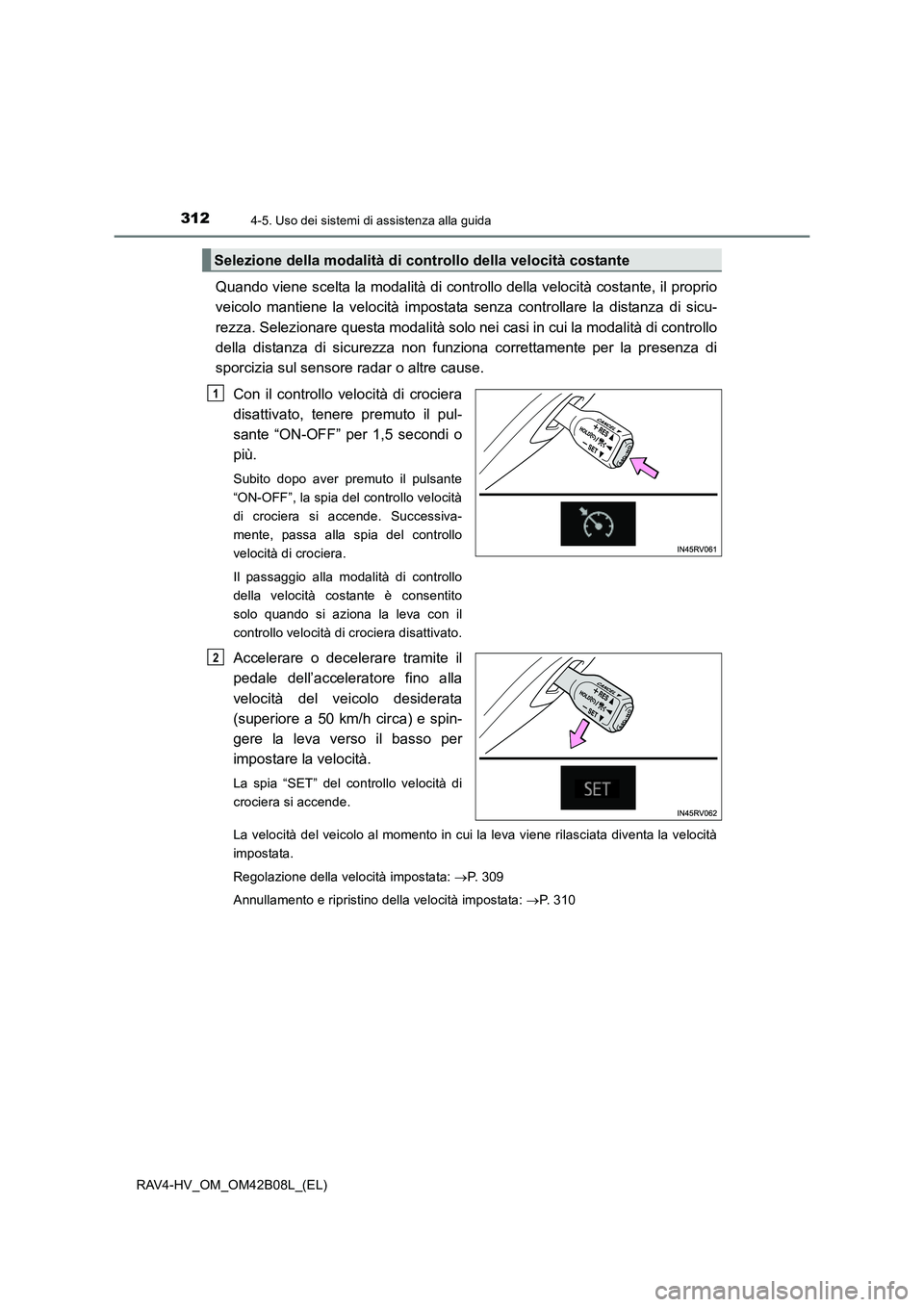

Quando viene scelta la modalità di controllo della velocità costante, il proprio
veicolo mantiene la velocità impostata senza controllare la distanza di sicu-
rezza. Selezionare questa modalità solo nei casi in cui la modalità di controllo
della distanza di sicurezza non funziona correttamente per la presenza di
sporcizia sul sensore radar o altre cause.Con il controllo velocità di crociera
disattivato, tenere premuto il pul-
sante “ON-OFF” per 1,5 secondi o
più.
Subito dopo aver premuto il pulsante
“ON-OFF”, la spia del controllo velocità
di crociera si accende. Successiva-
mente, passa alla spia del controllo
velocità di crociera.
Il passaggio alla modalità di controllo
della velocità costante è consentito
solo quando si aziona la leva con il
controllo velocità di crociera disattivato.
Accelerare o decelerare tramite il
pedale dell’acceleratore fino alla
velocità del veicolo desiderata
(superiore a 50 km/h circa) e spin-
gere la leva verso il basso per
impostare la velocità.
La spia “SET” del controllo velocità di
crociera si accende.
La velocità del veicolo al momento in cui la leva viene rilasciata diventa la velocità
impostata.
Regolazione della velocità impostata: →P. 309
Annullamento e ripristino della velocità impostata: →P. 3 1 0
Selezione della modalità di controllo della velocità costante
1
2

3134-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

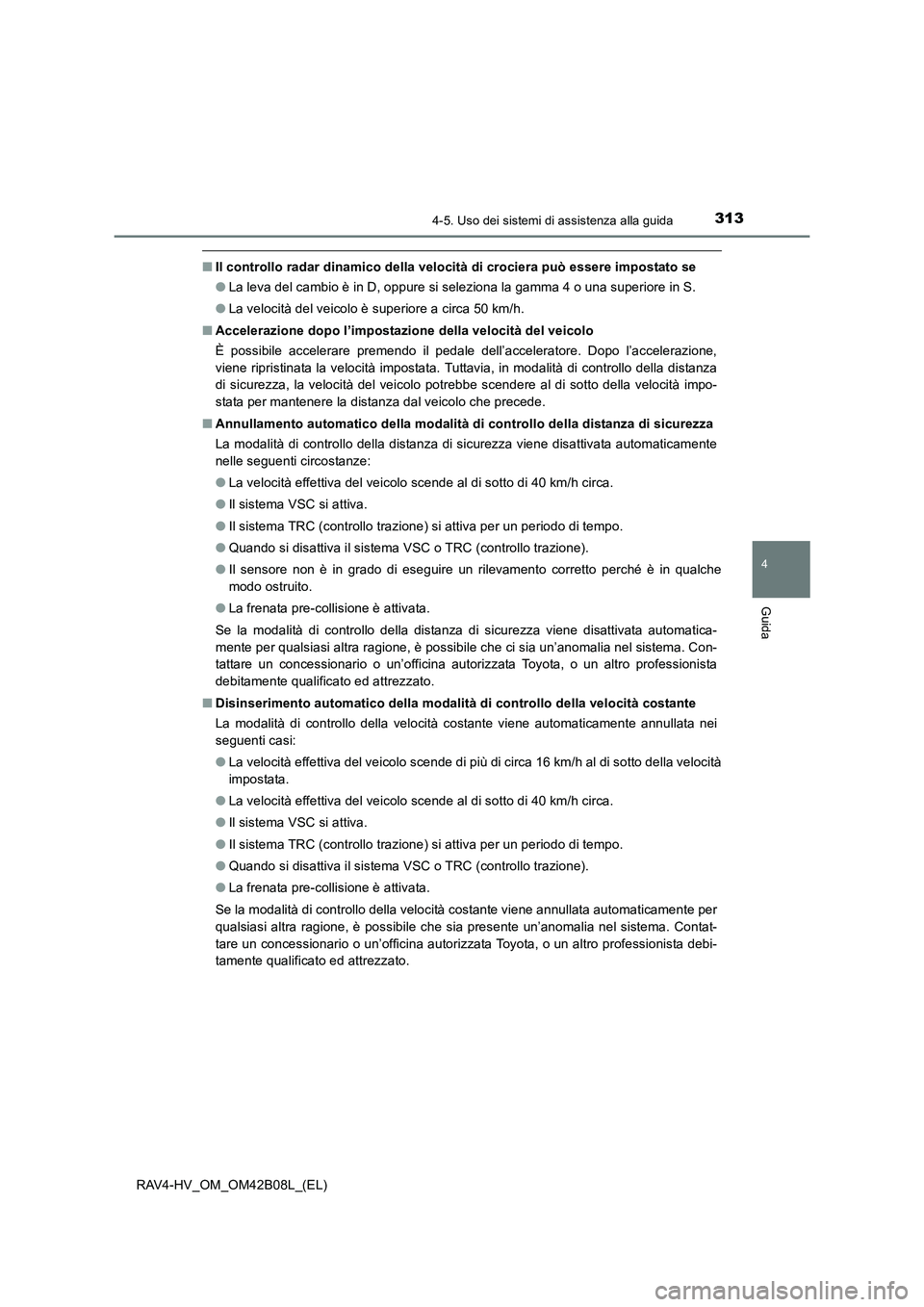

■Il controllo radar dinamico della velocità di crociera può essere impostato se
●La leva del cambio è in D, oppure si seleziona la gamma 4 o una superiore in S.
● La velocità del veicolo è superiore a circa 50 km/h.
■ Accelerazione dopo l’impostazione della velocità del veicolo
È possibile accelerare premendo il pedale dell’acceleratore. Dopo l’accelerazione,
viene ripristinata la velocità impostata. Tuttavia, in modalità di controllo della distanza
di sicurezza, la velocità del veicolo potrebbe scendere al di sotto della velocità impo-
stata per mantenere la distanza dal veicolo che precede.
■ Annullamento automatico della modalità di controllo della distanza di sicurezza
La modalità di controllo della distanza di sicurezza viene disattivata automaticamente
nelle seguenti circostanze:
●La velocità effettiva del veicolo scende al di sotto di 40 km/h circa.
● Il sistema VSC si attiva.
● Il sistema TRC (controllo trazione) si attiva per un periodo di tempo.
● Quando si disattiva il sistema VSC o TRC (controllo trazione).
● Il sensore non è in grado di eseguire un rilevamento corretto perché è in qualche
modo ostruito.
● La frenata pre-collisione è attivata.
Se la modalità di controllo della distanza di sicurezza viene disattivata automatica-
mente per qualsiasi altra ragione, è possibile che ci sia un’anomalia nel sistema. Con-
tattare un concessionario o un’officina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
■ Disinserimento automatico della modalità di controllo della velocità costante
La modalità di controllo della velocità costante viene automaticamente annullata nei
seguenti casi:
●La velocità effettiva del veicolo scende di più di circa 16 km/h al di sotto della velocità
impostata.
● La velocità effettiva del veicolo scende al di sotto di 40 km/h circa.
● Il sistema VSC si attiva.
● Il sistema TRC (controllo trazione) si attiva per un periodo di tempo.
● Quando si disattiva il sistema VSC o TRC (controllo trazione).
● La frenata pre-collisione è attivata.
Se la modalità di controllo della velocità costante viene annullata automaticamente per
qualsiasi altra ragione, è possibile che sia presente un’anomalia nel sistema. Contat-
tare un concessionario o un’officina autorizzata Toyota, o un altro professionista debi-
tamente qualificato ed attrezzato.

3144-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)■

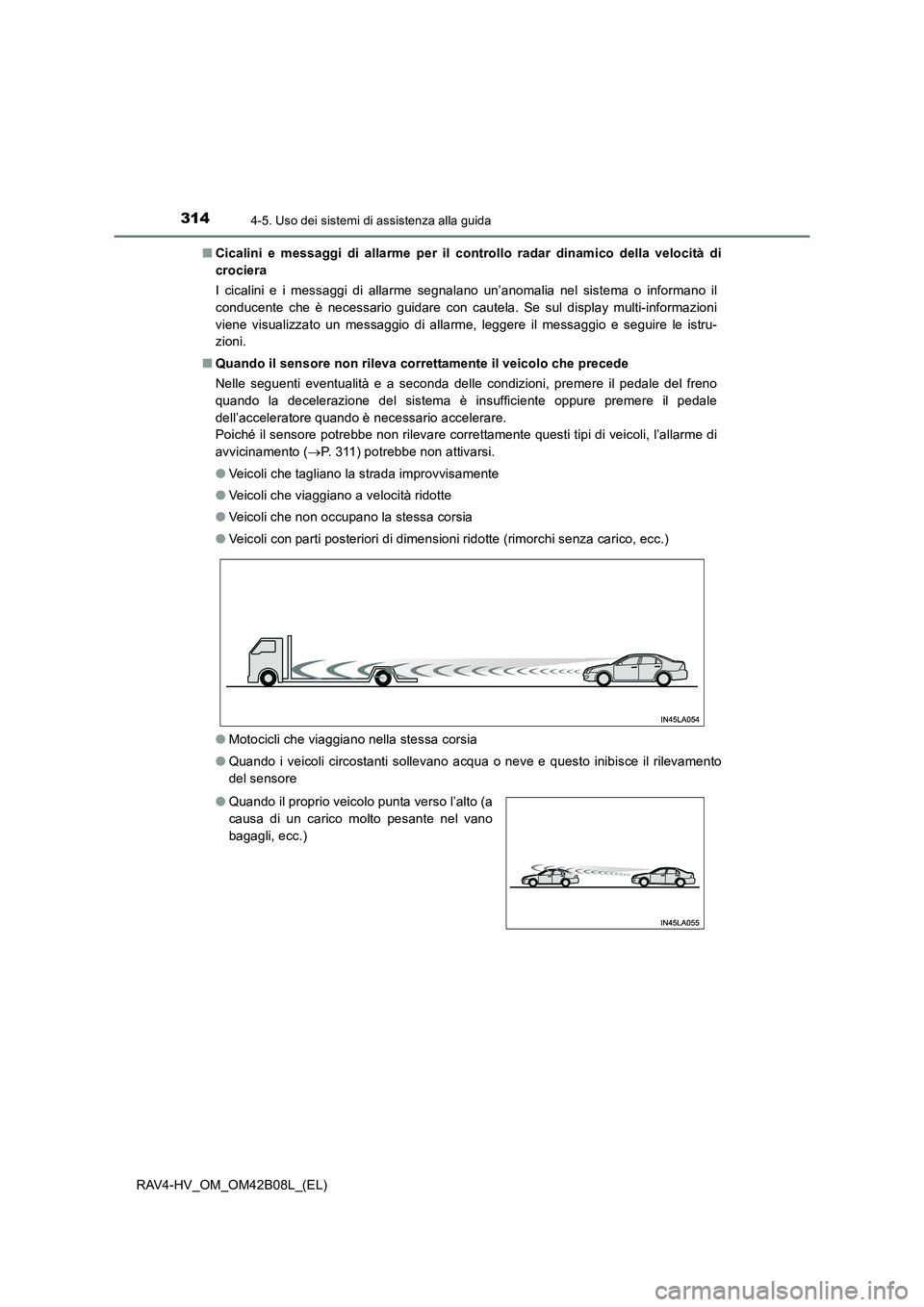

Cicalini e messaggi di alla rme per il controllo radar dinamico della velocità di
crociera
I cicalini e i messaggi di allarme segnalano un’anomalia nel sistema o informano il
conducente che è necessario guidare con cautela. Se sul display multi-informazioni
viene visualizzato un messaggio di allarme, leggere il messaggio e seguire le istru-
zioni.
■ Quando il sensore non rileva correttamente il veicolo che precede
Nelle seguenti eventualità e a seconda delle condizioni, premere il pedale del freno
quando la decelerazione del sistema è insufficiente oppure premere il pedale
dell’acceleratore quando è necessario accelerare.
Poiché il sensore potrebbe non rilevare correttamente questi tipi di veicoli, l’allarme di
avvicinamento ( →P. 311) potrebbe non attivarsi.
● Veicoli che tagliano la strada improvvisamente
● Veicoli che viaggiano a velocità ridotte
● Veicoli che non occupano la stessa corsia
● Veicoli con parti posteriori di dimensioni ridotte (rimorchi senza carico, ecc.)
● Motocicli che viaggiano nella stessa corsia
● Quando i veicoli circostanti sollevano acqua o neve e questo inibisce il rilevamento
del sensore
●Quando il proprio veicolo punta verso l’alto (a
causa di un carico molto pesante nel vano
bagagli, ecc.)

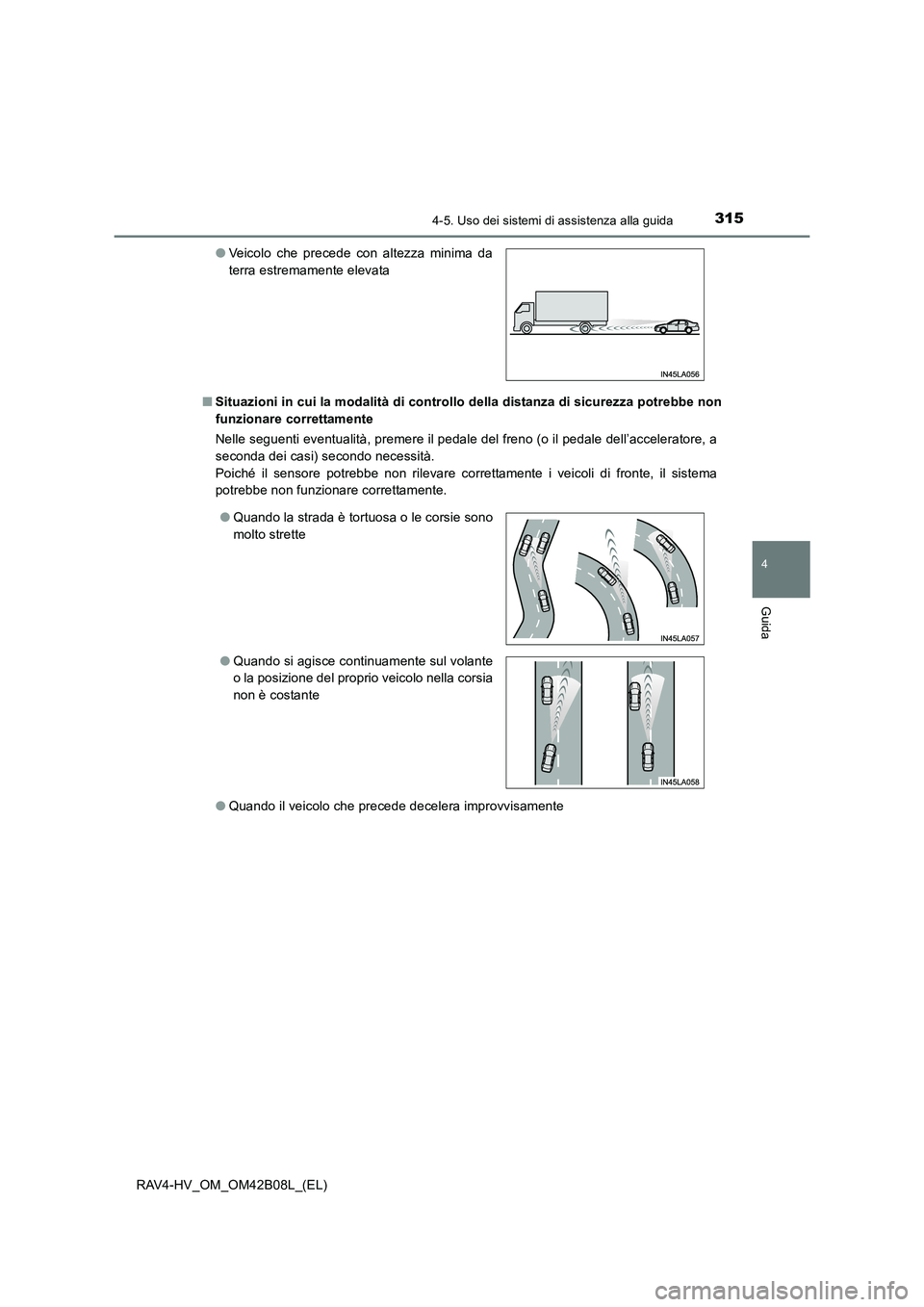

3154-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)■
Situazioni in cui la modalità di controllo della distanza di sicurezza potrebbe non
funzionare correttamente
Nelle seguenti eventualità, premere il pedale del freno (o il pedale dell’acceleratore, a
seconda dei casi) secondo necessità.
Poiché il sensore potrebbe non rilevare correttamente i veicoli di fronte, il sistema
potrebbe non funzionare correttamente.
●Quando il veicolo che precede decelera improvvisamente
●
Veicolo che precede con altezza minima da
terra estremamente elevata
●Quando la strada è tortuosa o le corsie sono
molto strette
● Quando si agisce continuamente sul volante
o la posizione del proprio veicolo nella corsia
non è costante

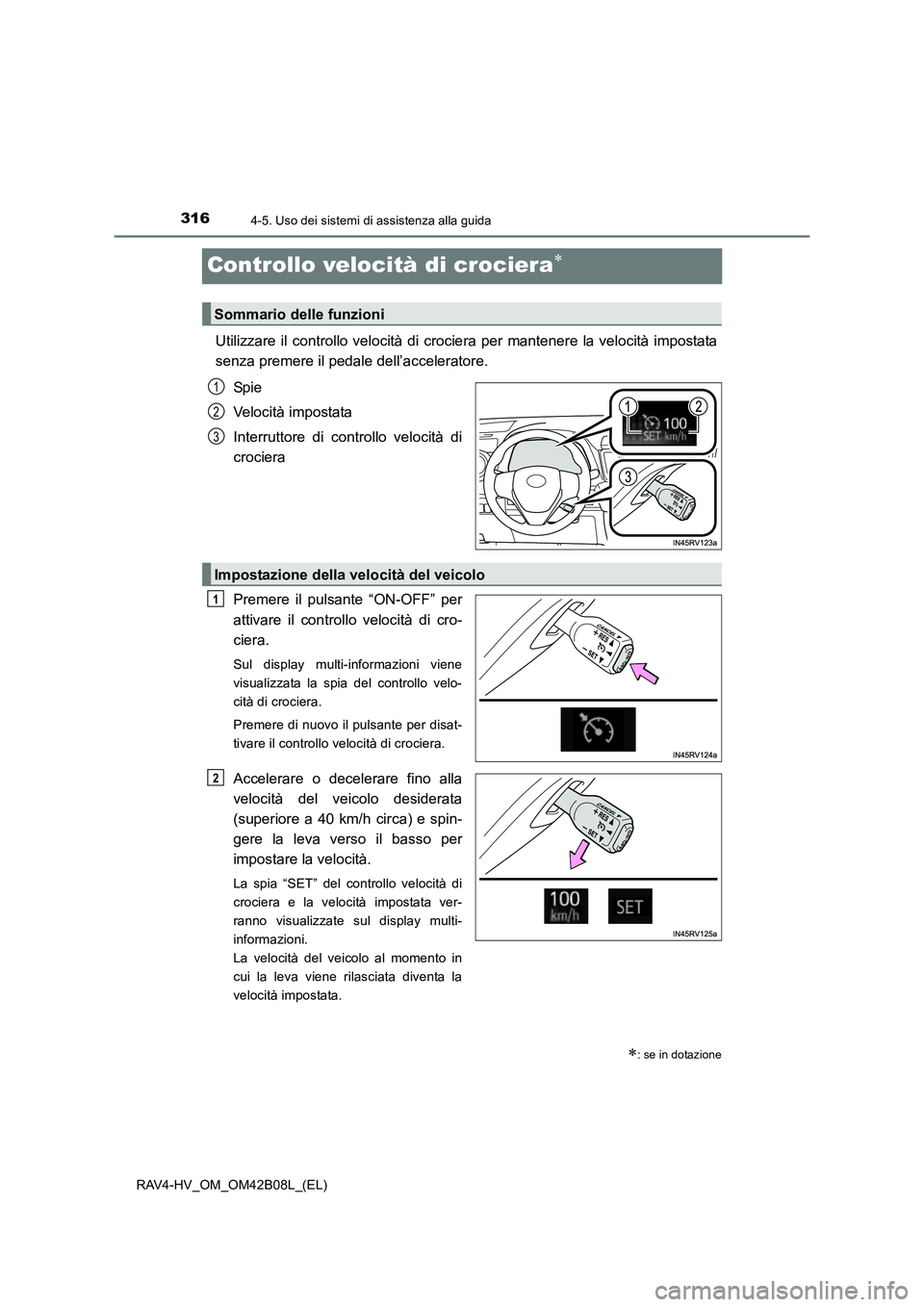

3164-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)
Controllo velocità di crociera∗
Utilizzare il controllo velocità di crociera per mantenere la velocità impostata
senza premere il pedale dell’acceleratore. Spi e
Velocità impostata
Interruttore di controllo velocità di
crociera
Premere il pulsante “ON-OFF” per
attivare il controllo velocità di cro-
ciera.
Sul display multi-informazioni viene
visualizzata la spia del controllo velo-
cità di crociera.
Premere di nuovo il pulsante per disat-
tivare il controllo velocità di crociera.
Accelerare o decelerare fino alla
velocità del veicolo desiderata
(superiore a 40 km/h circa) e spin-
gere la leva verso il basso per
impostare la velocità.
La spia “SET” del controllo velocità di
crociera e la velocità impostata ver-
ranno visualizzate sul display multi-
informazioni.
La velocità del veicolo al momento in
cui la leva viene rilasciata diventa la
velocità impostata.
∗: se in dotazione
Sommario delle funzioni
1
2
3
Impostazione della velocità del veicolo
1
2

3174-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

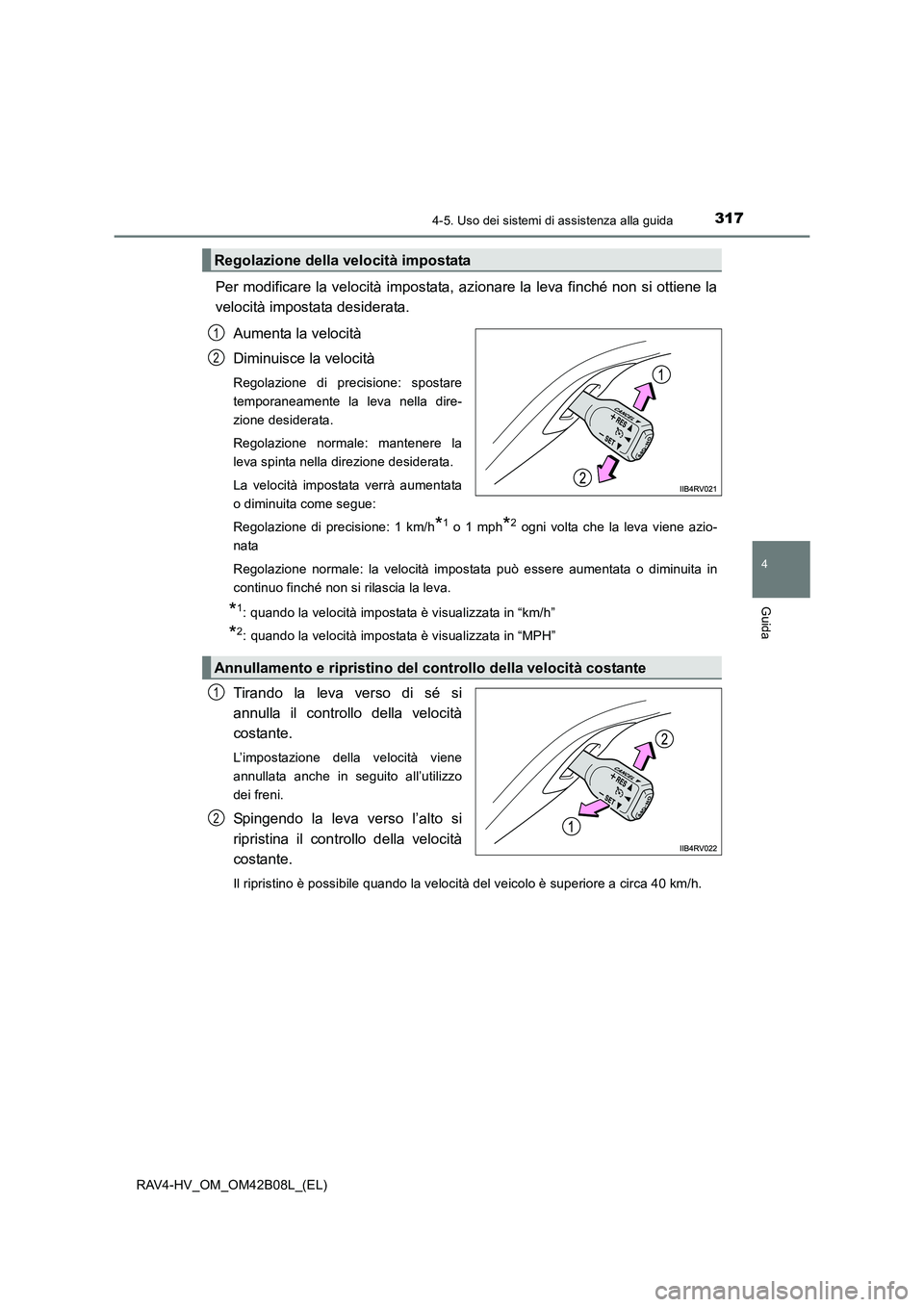

Per modificare la velocità impostata, azionare la leva finché non si ottiene la
velocità impostata desiderata.Aumenta la velocità
Diminuisce la velocità
Regolazione di precisione: spostare
temporaneamente la leva nella dire-
zione desiderata.
Regolazione normale: mantenere la
leva spinta nella direzione desiderata.
La velocità impostata verrà aumentata
o diminuita come segue:
Regolazione di precisione: 1 km/h
*1 o 1 mph*2 ogni volta che la leva viene azio-
nata
Regolazione normale: la velocità impostata può essere aumentata o diminuita in
continuo finché non si rilascia la leva.
*1: quando la velocità impostata è visualizzata in “km/h”
*2: quando la velocità impostata è visualizzata in “MPH”
Tirando la leva verso di sé si
annulla il controllo della velocità
costante.
L’impostazione della velocità viene
annullata anche in seguito all’utilizzo
dei freni.
Spingendo la leva verso l’alto si
ripristina il controllo della velocità
costante.
Il ripristino è possibile quando la velocità del veicolo è superiore a circa 40 km/h.
Regolazione della velocità impostata
1
2
Annullamento e ripristino del controllo della velocità costante
1
2

3184-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

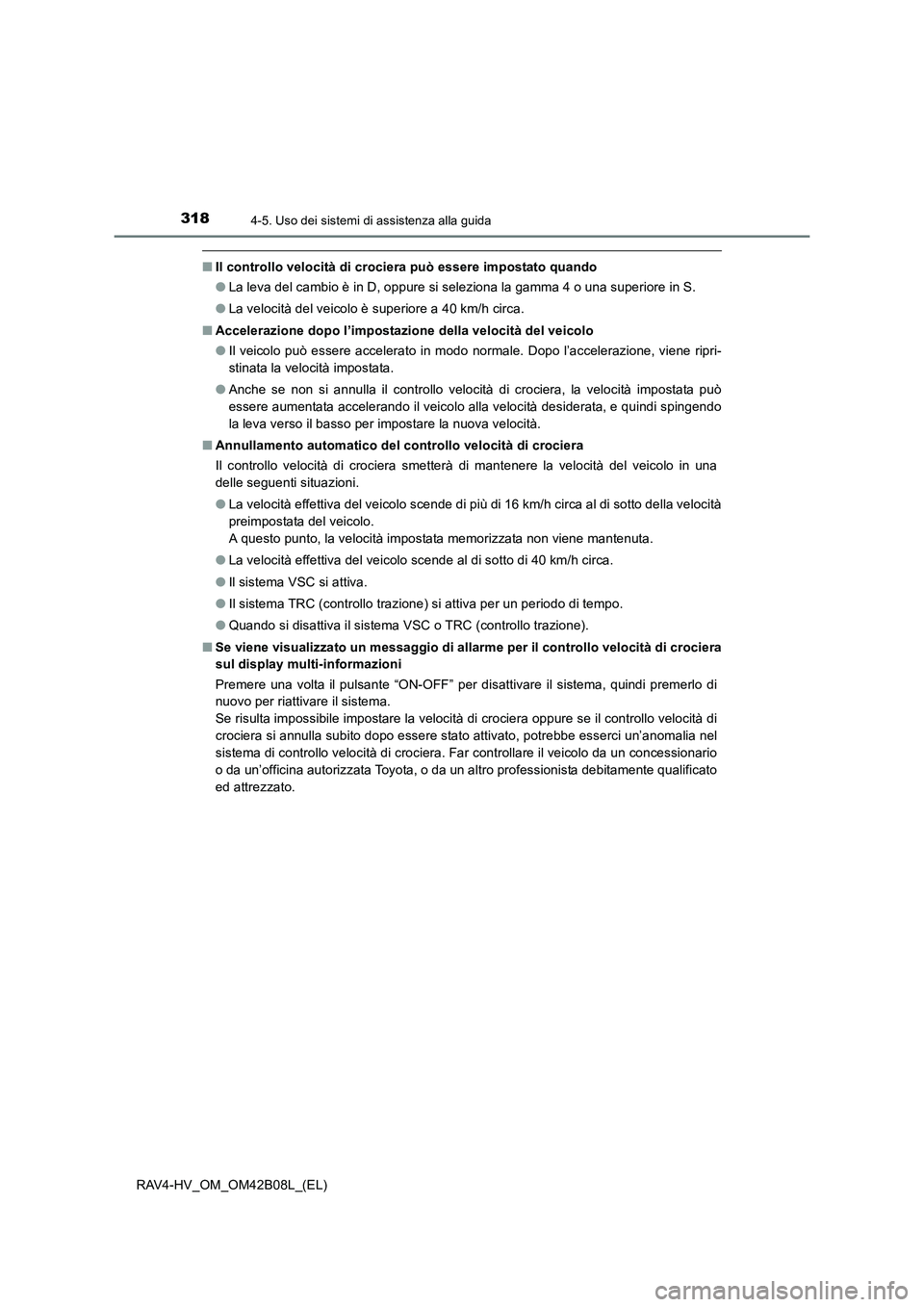

■Il controllo velocità di crociera può essere impostato quando
●La leva del cambio è in D, oppure si seleziona la gamma 4 o una superiore in S.
● La velocità del veicolo è superiore a 40 km/h circa.
■ Accelerazione dopo l’impostazione della velocità del veicolo
●Il veicolo può essere accelerato in modo normale. Dopo l’accelerazione, viene ripri-
stinata la velocità impostata.
● Anche se non si annulla il controllo velocità di crociera, la velocità impostata può
essere aumentata accelerando il veicolo alla velocità desiderata, e quindi spingendo
la leva verso il basso per impostare la nuova velocità.
■ Annullamento automatico del controllo velocità di crociera
Il controllo velocità di crociera smetterà di mantenere la velocità del veicolo in una
delle seguenti situazioni.
●La velocità effettiva del veicolo scende di più di 16 km/h circa al di sotto della velocità
preimpostata del veicolo.
A questo punto, la velocità impostata memorizzata non viene mantenuta.
● La velocità effettiva del veicolo scende al di sotto di 40 km/h circa.
● Il sistema VSC si attiva.
● Il sistema TRC (controllo trazione) si attiva per un periodo di tempo.
● Quando si disattiva il sistema VSC o TRC (controllo trazione).
■ Se viene visualizzato un messaggio di allarme per il controllo velocità di crociera
sul display multi-informazioni
Premere una volta il pulsante “ON-OFF” per disattivare il sistema, quindi premerlo di
nuovo per riattivare il sistema.
Se risulta impossibile impostare la velocità di crociera oppure se il controllo velocità di
crociera si annulla subito dopo essere stato attivato, potrebbe esserci un’anomalia nel
sistema di controllo velocità di crociera. Far controllare il veicolo da un concessionario
o da un’officina autorizzata Toyota, o da un altro professionista debitamente qualificato
ed attrezzato.

3194-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

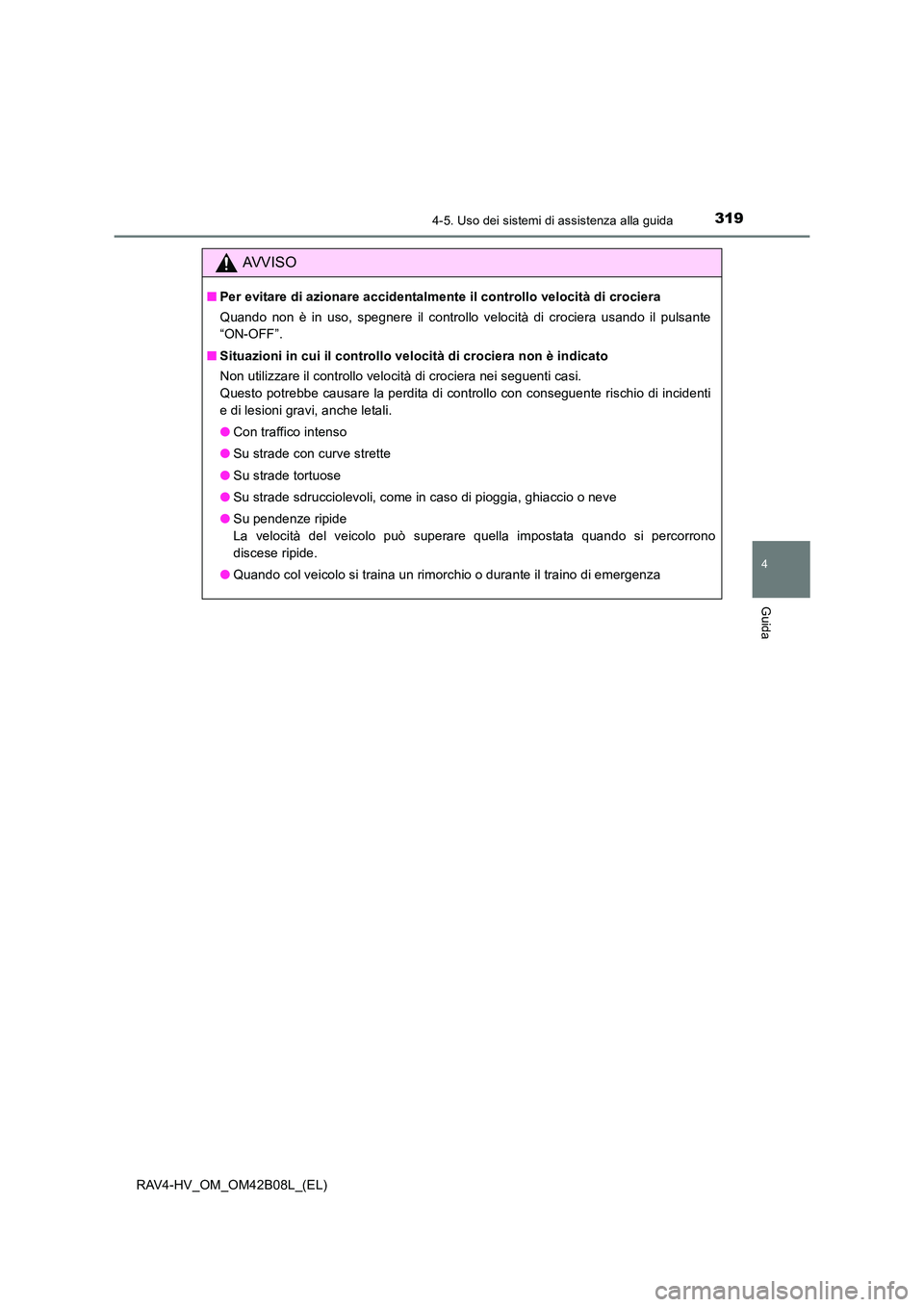

AVVISO
■Per evitare di azionare accidentalmente il controllo velocità di crociera
Quando non è in uso, spegnere il controllo velocità di crociera usando il pulsante
“ON-OFF”.
■ Situazioni in cui il controllo velocità di crociera non è indicato
Non utilizzare il controllo velocità di crociera nei seguenti casi.
Questo potrebbe causare la perdita di controllo con conseguente rischio di incidenti
e di lesioni gravi, anche letali.
●Con traffico intenso
● Su strade con curve strette
● Su strade tortuose
● Su strade sdrucciolevoli, come in caso di pioggia, ghiaccio o neve
● Su pendenze ripide
La velocità del veicolo può superare quella impostata quando si percorrono
discese ripide.
● Quando col veicolo si traina un rimorchio o durante il traino di emergenza

3204-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

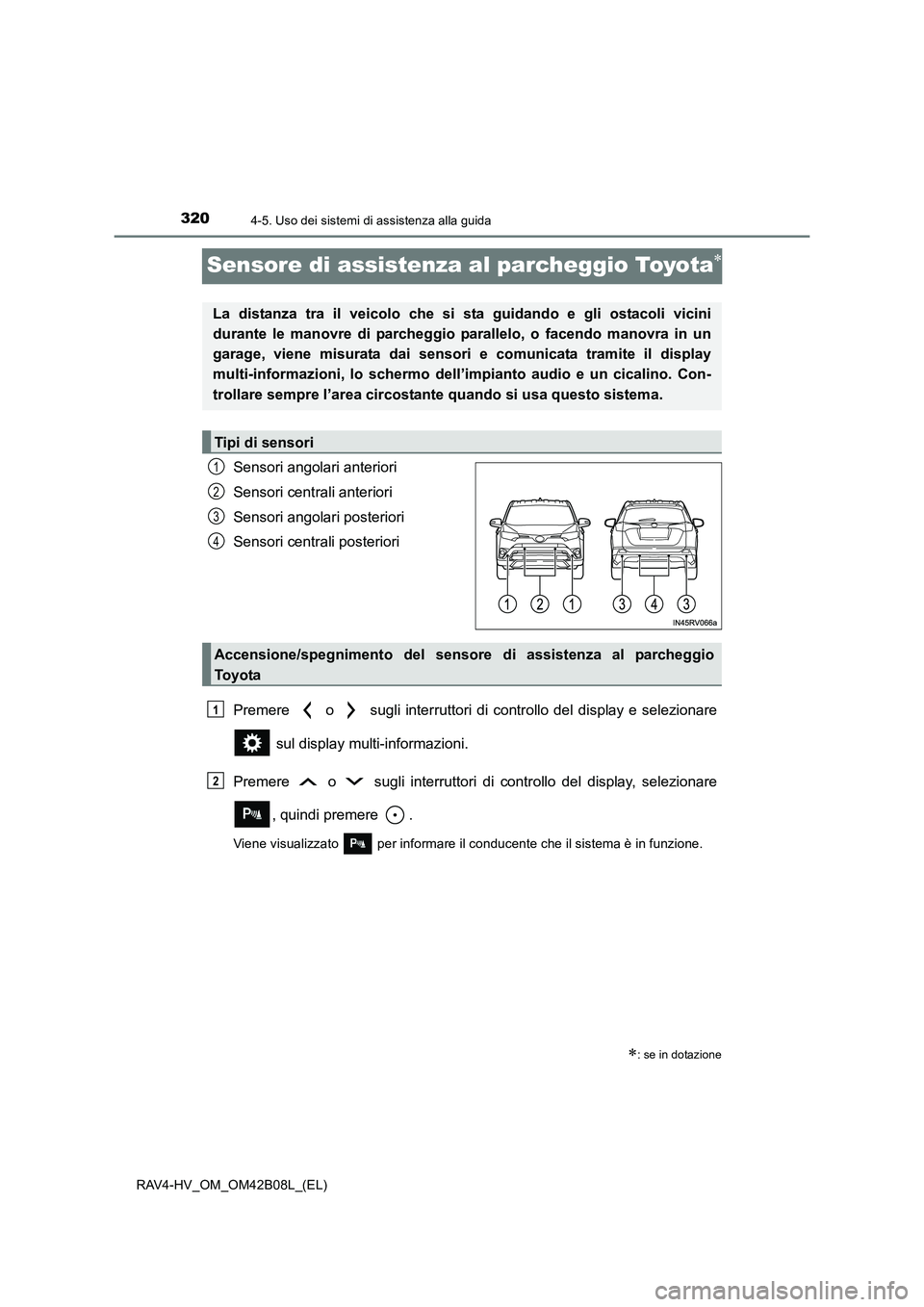

Sensore di assistenza al parcheggio Toyota∗
Sensori angolari anteriori
Sensori centrali anteriori
Sensori angolari posteriori
Sensori centrali posteriori
Premere o sugli interruttori di controllo del display e selezionare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare , quindi premere .
Viene visualizzato per informare il conducente che il sistema è in funzione.
∗: se in dotazione
La distanza tra il veicolo che si sta guidando e gli ostacoli vicini
durante le manovre di parcheggio parallelo, o facendo manovra in un
garage, viene misurata dai sensori e comunicata tramite il display
multi-informazioni, lo schermo dell’impianto audio e un cicalino. Con-
trollare sempre l’area circostante quando si usa questo sistema.
Tipi di sensori
1
2
3
4
Accensione/spegnimento del sensore di assistenza al parcheggio
To y o ta
1
2
