2914-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

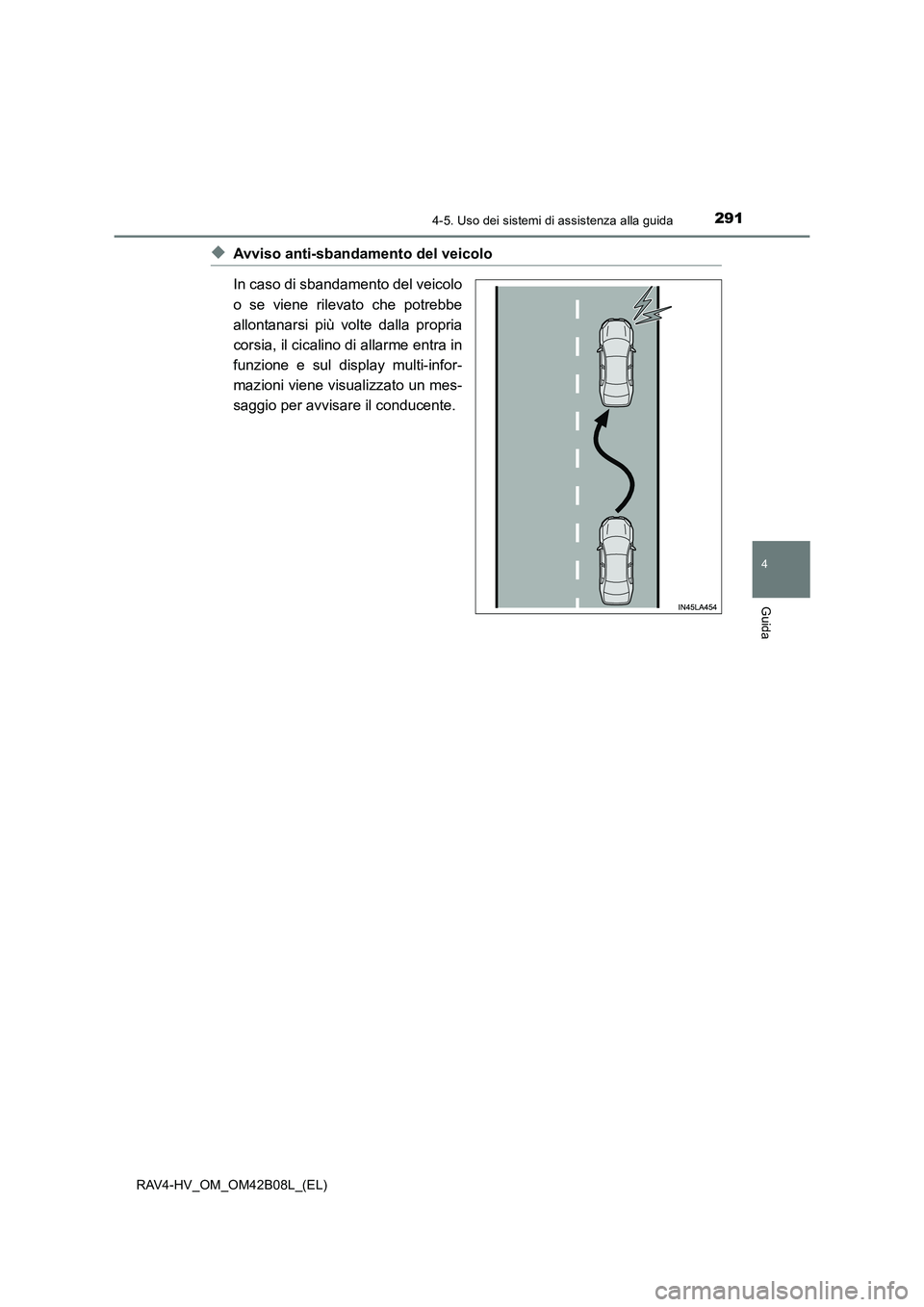

◆Avviso anti-sbandamento del veicolo
In caso di sbandamento del veicolo
o se viene rilevato che potrebbe
allontanarsi più volte dalla propria
corsia, il cicalino di allarme entra in
funzione e sul display multi-infor-
mazioni viene visualizzato un mes-
saggio per avvisare il conducente.

2924-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

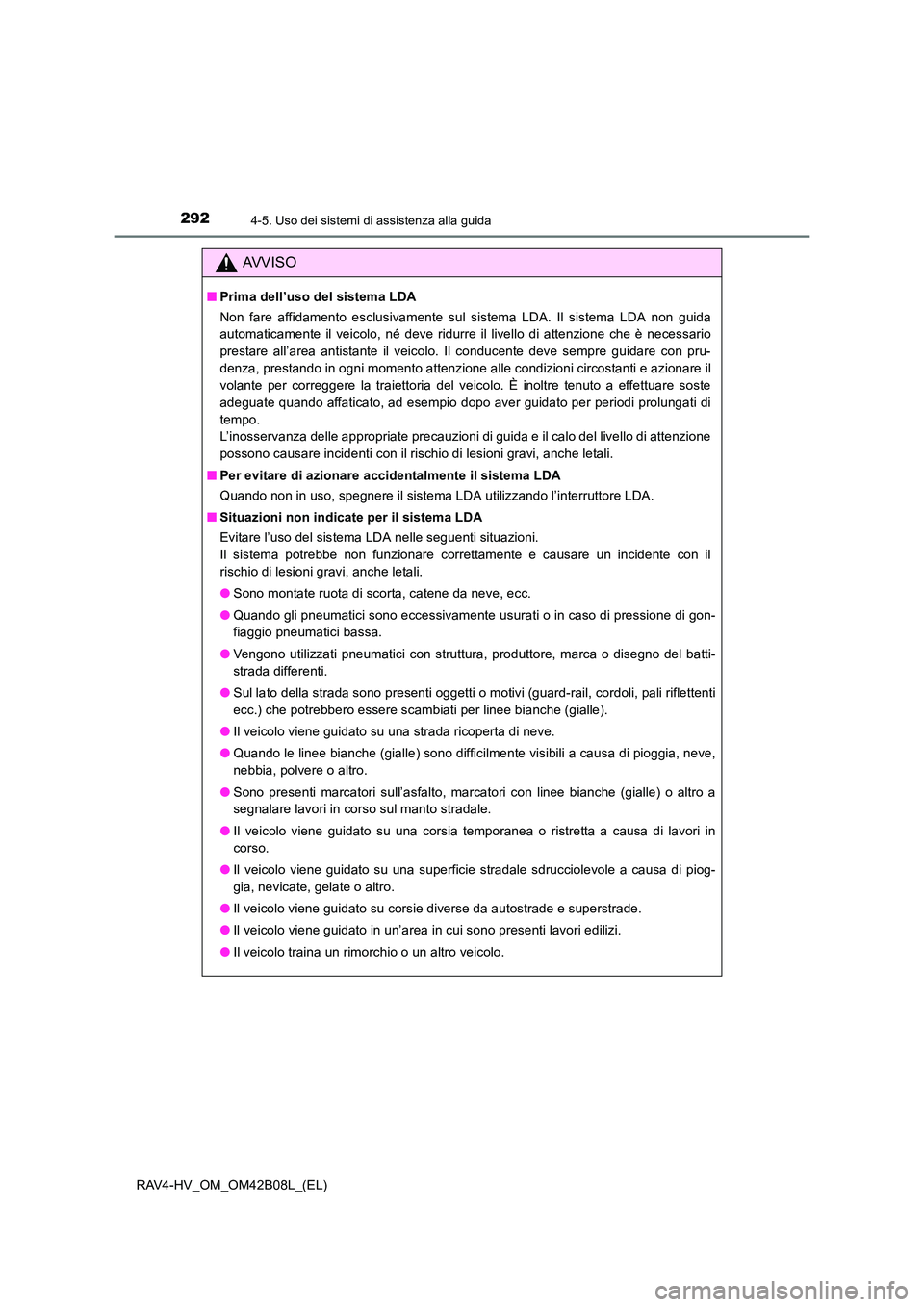

AVVISO
■Prima dell’uso del sistema LDA
Non fare affidamento esclusivamente sul sistema LDA. Il sistema LDA non guida
automaticamente il veicolo, né deve ridurre il livello di attenzione che è necessario
prestare all’area antistante il veicolo. Il conducente deve sempre guidare con pru-
denza, prestando in ogni momento attenzione alle condizioni circostanti e azionare il
volante per correggere la traiettoria del veicolo. È inoltre tenuto a effettuare soste
adeguate quando affaticato, ad esempio dopo aver guidato per periodi prolungati di
tempo.
L’inosservanza delle appropriate precauzioni di guida e il calo del livello di attenzione
possono causare incidenti con il rischio di lesioni gravi, anche letali.
■ Per evitare di azionare accidentalmente il sistema LDA
Quando non in uso, spegnere il sistema LDA utilizzando l’interruttore LDA.
■ Situazioni non indicate per il sistema LDA
Evitare l’uso del sistema LDA nelle seguenti situazioni.
Il sistema potrebbe non funzionare correttamente e causare un incidente con il
rischio di lesioni gravi, anche letali.
●Sono montate ruota di scorta, catene da neve, ecc.
● Quando gli pneumatici sono eccessivamente usurati o in caso di pressione di gon-
fiaggio pneumatici bassa.
● Vengono utilizzati pneumatici con struttura, produttore, marca o disegno del batti-
strada differenti.
● Sul lato della strada sono presenti oggetti o motivi (guard-rail, cordoli, pali riflettenti
ecc.) che potrebbero essere scambiati per linee bianche (gialle).
● Il veicolo viene guidato su una strada ricoperta di neve.
● Quando le linee bianche (gialle) sono difficilmente visibili a causa di pioggia, neve,
nebbia, polvere o altro.
● Sono presenti marcatori sull’asfalto, marcatori con linee bianche (gialle) o altro a
segnalare lavori in corso sul manto stradale.
● Il veicolo viene guidato su una corsia temporanea o ristretta a causa di lavori in
corso.
● Il veicolo viene guidato su una superficie stradale sdrucciolevole a causa di piog-
gia, nevicate, gelate o altro.
● Il veicolo viene guidato su corsie diverse da autostrade e superstrade.
● Il veicolo viene guidato in un’area in cui sono presenti lavori edilizi.
● Il veicolo traina un rimorchio o un altro veicolo.

2934-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

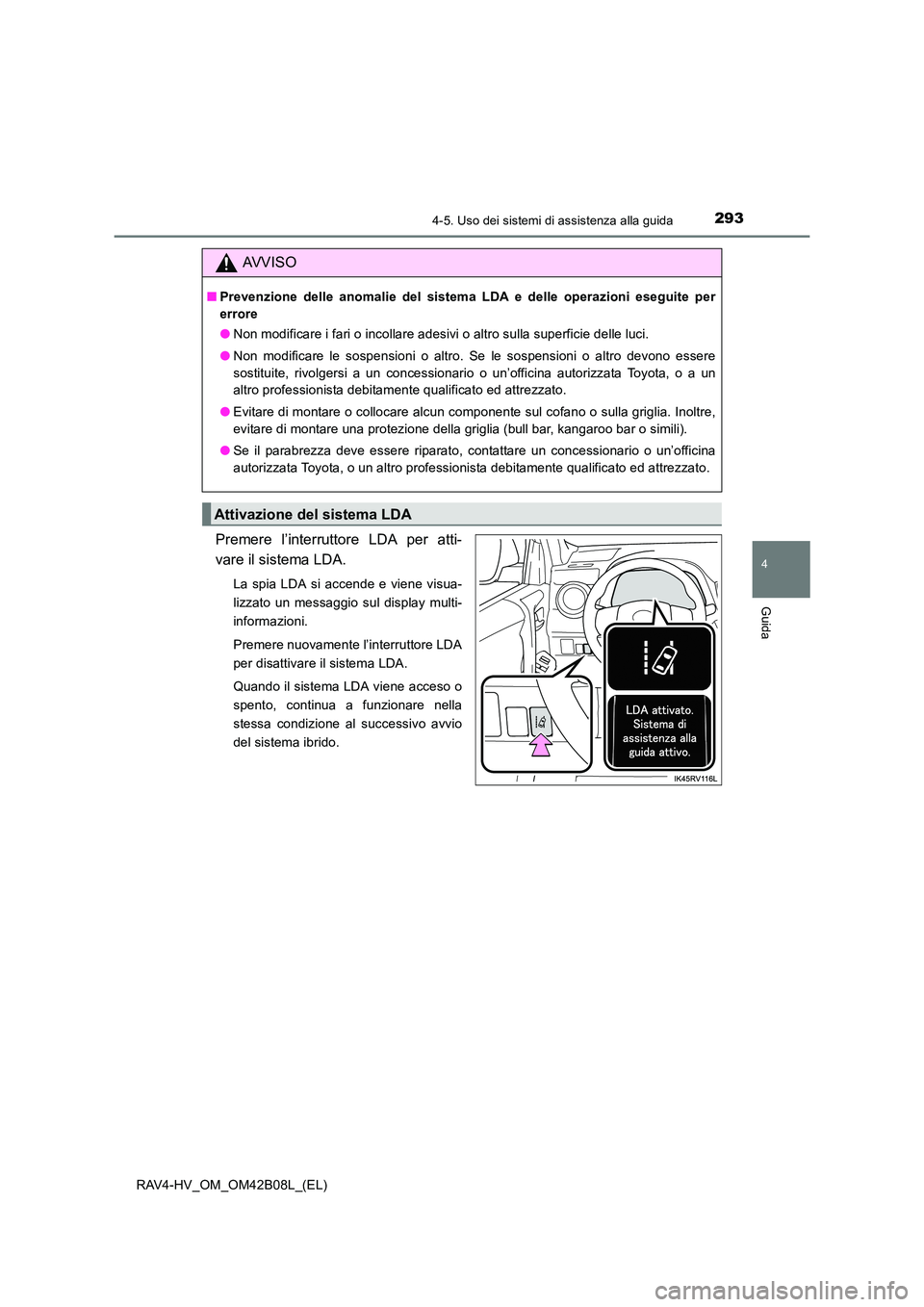

Premere l’interruttore LDA per atti-
vare il sistema LDA.
La spia LDA si accende e viene visua-
lizzato un messaggio sul display multi-
informazioni.
Premere nuovamente l’interruttore LDA
per disattivare il sistema LDA.
Quando il sistema LDA viene acceso o
spento, continua a funzionare nella
stessa condizione al successivo avvio
del sistema ibrido.
AVVISO
■Prevenzione delle anomalie del sistema LDA e delle operazioni eseguite per
errore
●Non modificare i fari o incollare adesivi o altro sulla superficie delle luci.
● Non modificare le sospensioni o altro. Se le sospensioni o altro devono essere
sostituite, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato.
● Evitare di montare o collocare alcun componente sul cofano o sulla griglia. Inoltre,
evitare di montare una protezione della griglia (bull bar, kangaroo bar o simili).
● Se il parabrezza deve essere riparato, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Attivazione del sistema LDA

2944-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

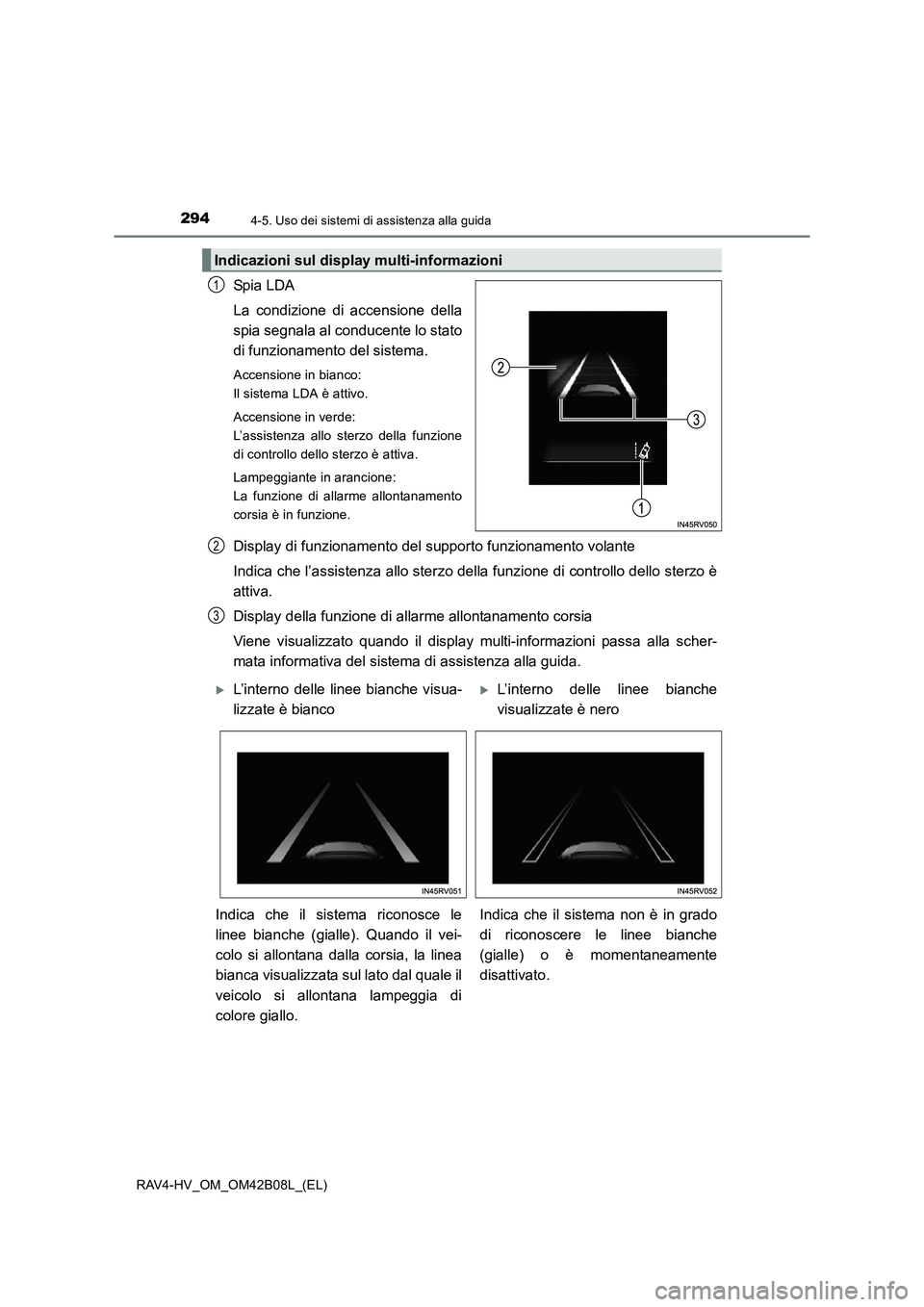

Spi a LDA
La condizione di accensione della
spia segnala al conducente lo stato
di funzionamento del sistema.
Accensione in bianco:
Il sistema LDA è attivo.
Accensione in verde:
L’assistenza allo sterzo della funzione
di controllo dello sterzo è attiva.
Lampeggiante in arancione:
La funzione di allarme allontanamento
corsia è in funzione.
Display di funzionamento del supporto funzionamento volante
Indica che l’assistenza allo sterzo della funzione di controllo dello sterzo è
attiva.
Display della funzione di allarme allontanamento corsia
Viene visualizzato quando il display multi-informazioni passa alla scher-
mata informativa del sistema di assistenza alla guida.
Indicazioni sul display multi-informazioni
1
2
3
XL’interno delle linee bianche visua-
lizzate è biancoXL’interno delle linee bianche
visualizzate è nero
Indica che il sistema riconosce le
linee bianche (gialle). Quando il vei-
colo si allontana dalla corsia, la linea
bianca visualizzata sul lato dal quale il
veicolo si allontana lampeggia di
colore giallo. Indica che il sistema non è in grado
di riconoscere le linee bianche
(gialle) o è momentaneamente
disattivato.

2954-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

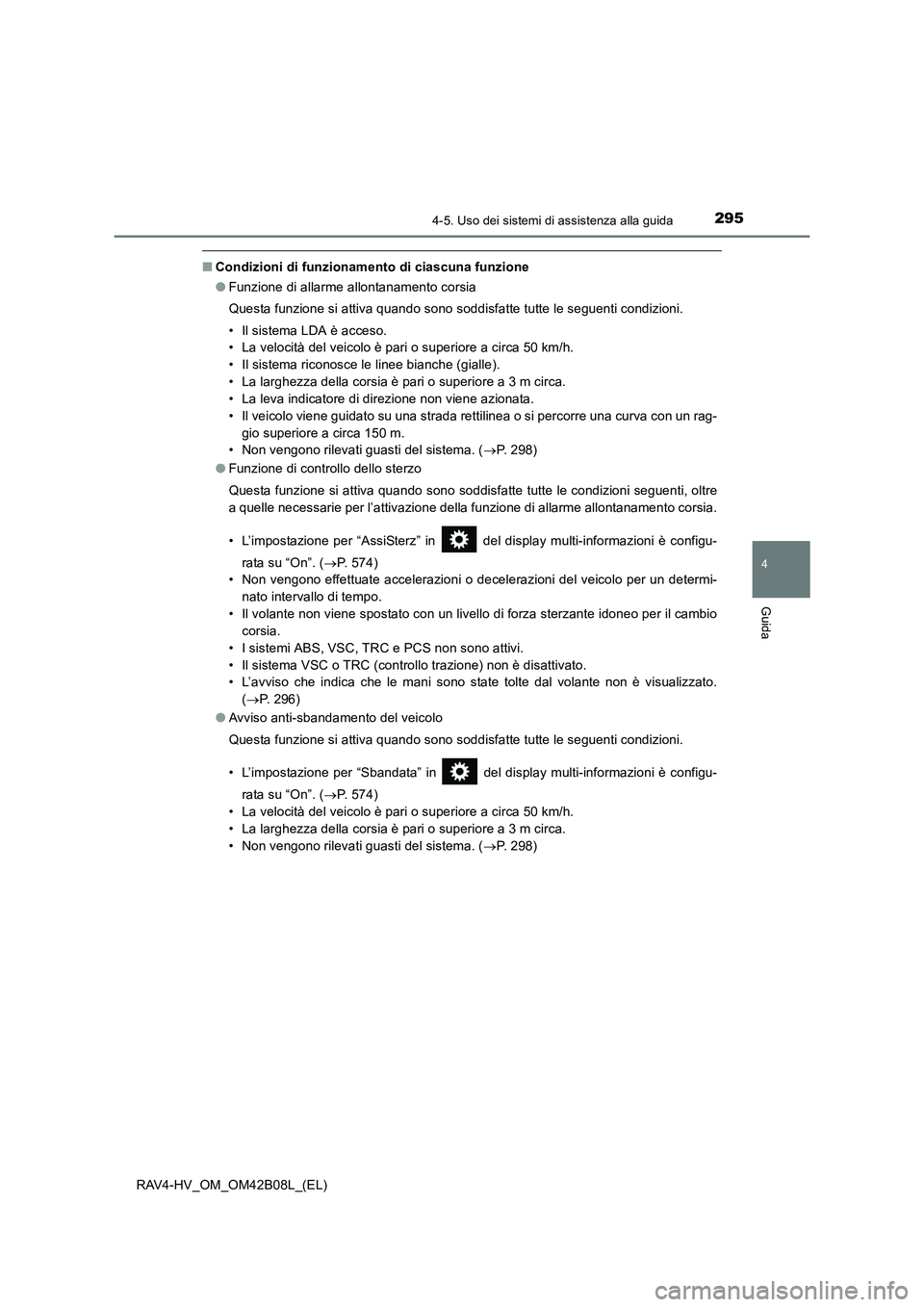

■Condizioni di funzionamento di ciascuna funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddisfatte tutte le seguenti condizioni.
• Il sistema LDA è acceso.
• La velocità del veicolo è pari o superiore a circa 50 km/h.
• Il sistema riconosce le linee bianche (gialle).
• La larghezza della corsia è pari o superiore a 3 m circa.
• La leva indicatore di direzione non viene azionata.
• Il veicolo viene guidato su una strada rettilinea o si percorre una curva con un rag-
gio superiore a circa 150 m.
• Non vengono rilevati guasti del sistema. ( →P. 298)
● Funzione di controllo dello sterzo
Questa funzione si attiva quando sono soddisfatte tutte le condizioni seguenti, oltre
a quelle necessarie per l’attivazione della funzione di allarme allontanamento corsia.
• L’impostazione per “AssiSterz” in del display multi-informazioni è configu-
rata su “On”. ( →P. 574)
• Non vengono effettuate accelerazioni o decelerazioni del veicolo per un determi-
nato intervallo di tempo.
• Il volante non viene spostato con un livello di forza sterzante idoneo per il cambio corsia.
• I sistemi ABS, VSC, TRC e PCS non sono attivi.
• Il sistema VSC o TRC (controllo trazione) non è disattivato.
• L’avviso che indica che le mani sono state tolte dal volante non è visualizzato. (→ P. 296)
● Avviso anti-sbandamento del veicolo
Questa funzione si attiva quando sono soddisfatte tutte le seguenti condizioni.
• L’impostazione per “Sbandata” in del display multi-informazioni è configu-
rata su “On”. ( →P. 574)
• La velocità del veicolo è pari o superiore a circa 50 km/h.
• La larghezza della corsia è pari o superiore a 3 m circa.
• Non vengono rilevati guasti del sistema. ( →P. 298)

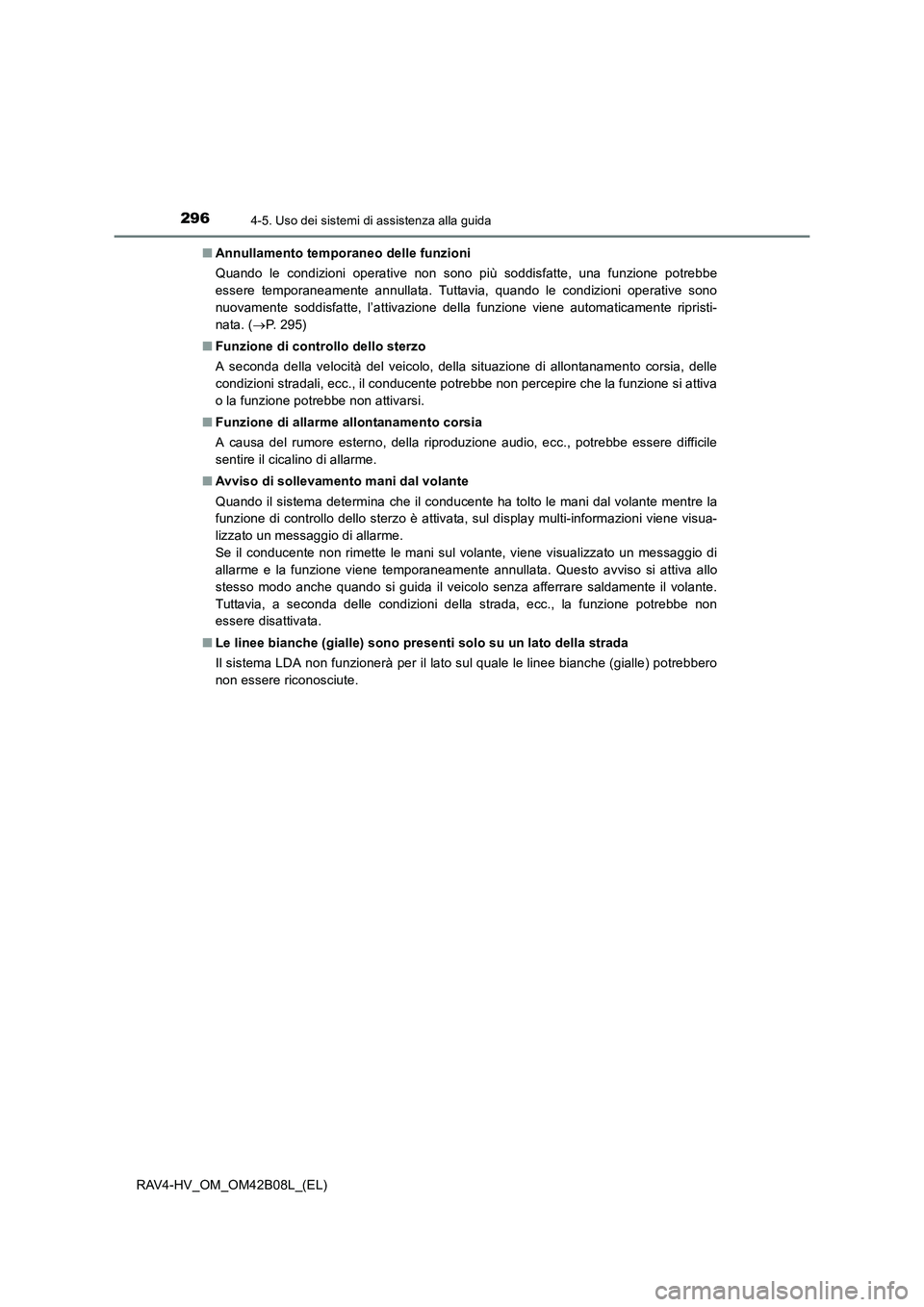

2964-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)■
Annullamento temporaneo delle funzioni
Quando le condizioni operative non sono più soddisfatte, una funzione potrebbe
essere temporaneamente annullata. Tuttavia, quando le condizioni operative sono
nuovamente soddisfatte, l’attivazione della funzione viene automaticamente ripristi-
nata. ( →P. 295)
■ Funzione di controllo dello sterzo
A seconda della velocità del veicolo, della situazione di allontanamento corsia, delle
condizioni stradali, ecc., il conducente potrebbe non percepire che la funzione si attiva
o la funzione potrebbe non attivarsi.
■ Funzione di allarme allontanamento corsia
A causa del rumore esterno, della riproduzione audio, ecc., potrebbe essere difficile
sentire il cicalino di allarme.
■ Avviso di sollevamento mani dal volante
Quando il sistema determina che il conducente ha tolto le mani dal volante mentre la
funzione di controllo dello sterzo è attivata, sul display multi-informazioni viene visua-
lizzato un messaggio di allarme.
Se il conducente non rimette le mani sul volante, viene visualizzato un messaggio di
allarme e la funzione viene temporaneamente annullata. Questo avviso si attiva allo
stesso modo anche quando si guida il veicolo senza afferrare saldamente il volante.
Tuttavia, a seconda delle condizioni della strada, ecc., la funzione potrebbe non
essere disattivata.
■ Le linee bianche (gialle) sono presenti solo su un lato della strada
Il sistema LDA non funzionerà per il lato sul quale le linee bianche (gialle) potrebbero
non essere riconosciute.

2974-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)■

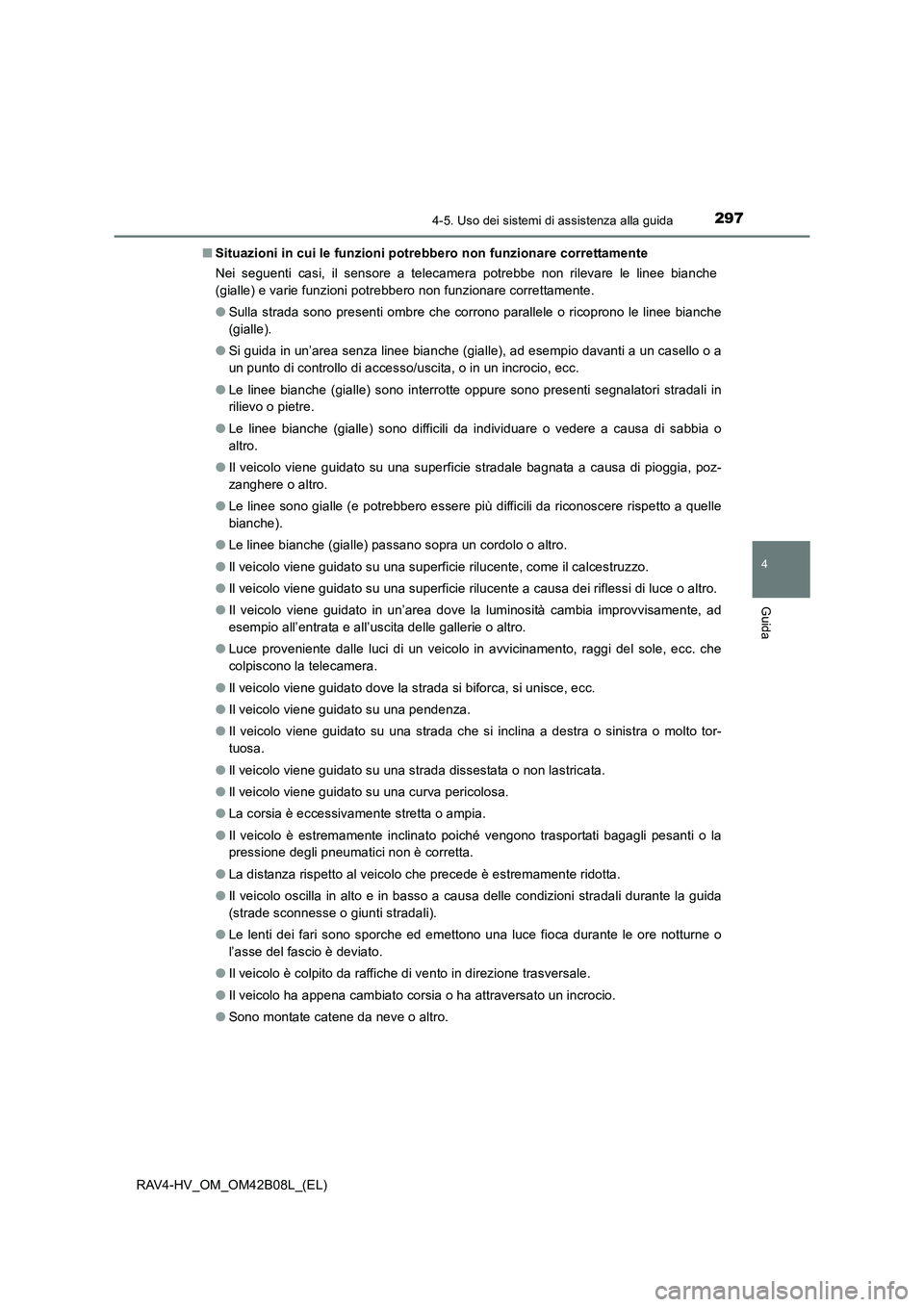

Situazioni in cui le funzioni potrebbero non funzionare correttamente
Nei seguenti casi, il sensore a telecamera potrebbe non rilevare le linee bianche
(gialle) e varie funzioni potrebbero non funzionare correttamente.
●Sulla strada sono presenti ombre che corrono parallele o ricoprono le linee bianche
(gialle).
● Si guida in un’area senza linee bianche (gialle), ad esempio davanti a un casello o a
un punto di controllo di accesso/uscita, o in un incrocio, ecc.
● Le linee bianche (gialle) sono interrotte oppure sono presenti segnalatori stradali in
rilievo o pietre.
● Le linee bianche (gialle) sono difficili da individuare o vedere a causa di sabbia o
altro.
● Il veicolo viene guidato su una superficie stradale bagnata a causa di pioggia, poz-
zanghere o altro.
● Le linee sono gialle (e potrebbero essere più difficili da riconoscere rispetto a quelle
bianche).
● Le linee bianche (gialle) passano sopra un cordolo o altro.
● Il veicolo viene guidato su una superficie rilucente, come il calcestruzzo.
● Il veicolo viene guidato su una superficie rilucente a causa dei riflessi di luce o altro.
● Il veicolo viene guidato in un’area dove la luminosità cambia improvvisamente, ad
esempio all’entrata e all’uscita delle gallerie o altro.
● Luce proveniente dalle luci di un veicolo in avvicinamento, raggi del sole, ecc. che
colpiscono la telecamera.
● Il veicolo viene guidato dove la strada si biforca, si unisce, ecc.
● Il veicolo viene guidato su una pendenza.
● Il veicolo viene guidato su una strada che si inclina a destra o sinistra o molto tor-
tuosa.
● Il veicolo viene guidato su una strada dissestata o non lastricata.
● Il veicolo viene guidato su una curva pericolosa.
● La corsia è eccessivamente stretta o ampia.
● Il veicolo è estremamente inclinato poiché vengono trasportati bagagli pesanti o la
pressione degli pneumatici non è corretta.
● La distanza rispetto al veicolo che precede è estremamente ridotta.
● Il veicolo oscilla in alto e in basso a causa delle condizioni stradali durante la guida
(strade sconnesse o giunti stradali).
● Le lenti dei fari sono sporche ed emettono una luce fioca durante le ore notturne o
l’asse del fascio è deviato.
● Il veicolo è colpito da raffiche di vento in direzione trasversale.
● Il veicolo ha appena cambiato corsia o ha attraversato un incrocio.
● Sono montate catene da neve o altro.

2984-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)■

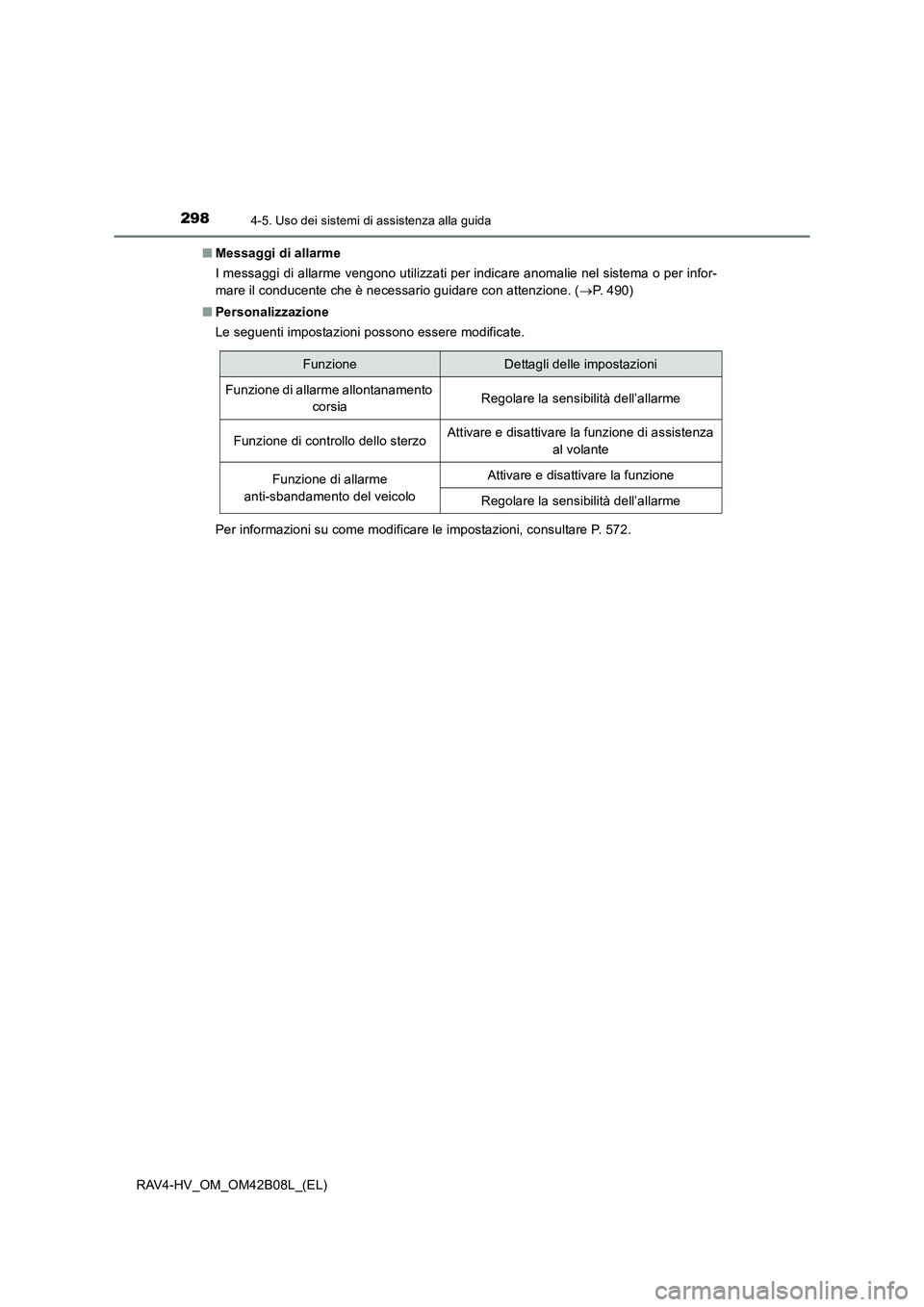

Messaggi di allarme
I messaggi di allarme vengono utilizzati per indicare anomalie nel sistema o per infor-
mare il conducente che è necessario guidare con attenzione. ( →P. 490)
■ Personalizzazione
Le seguenti impostazioni possono essere modificate.
Per informazioni su come modificare le impostazioni, consultare P. 572.
FunzioneDettagli delle impostazioni
Funzione di allarme allontanamento
corsiaRegolare la sensibilità dell’allarme
Funzione di controllo dello sterzoAttivare e disattivare la funzione di assistenza
al volante
Funzione di allarme
anti-sbandamento del veicoloAttivare e disattivare la funzione
Regolare la sensibilità dell’allarme

299
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4-HV_OM_OM42B08L_(EL)

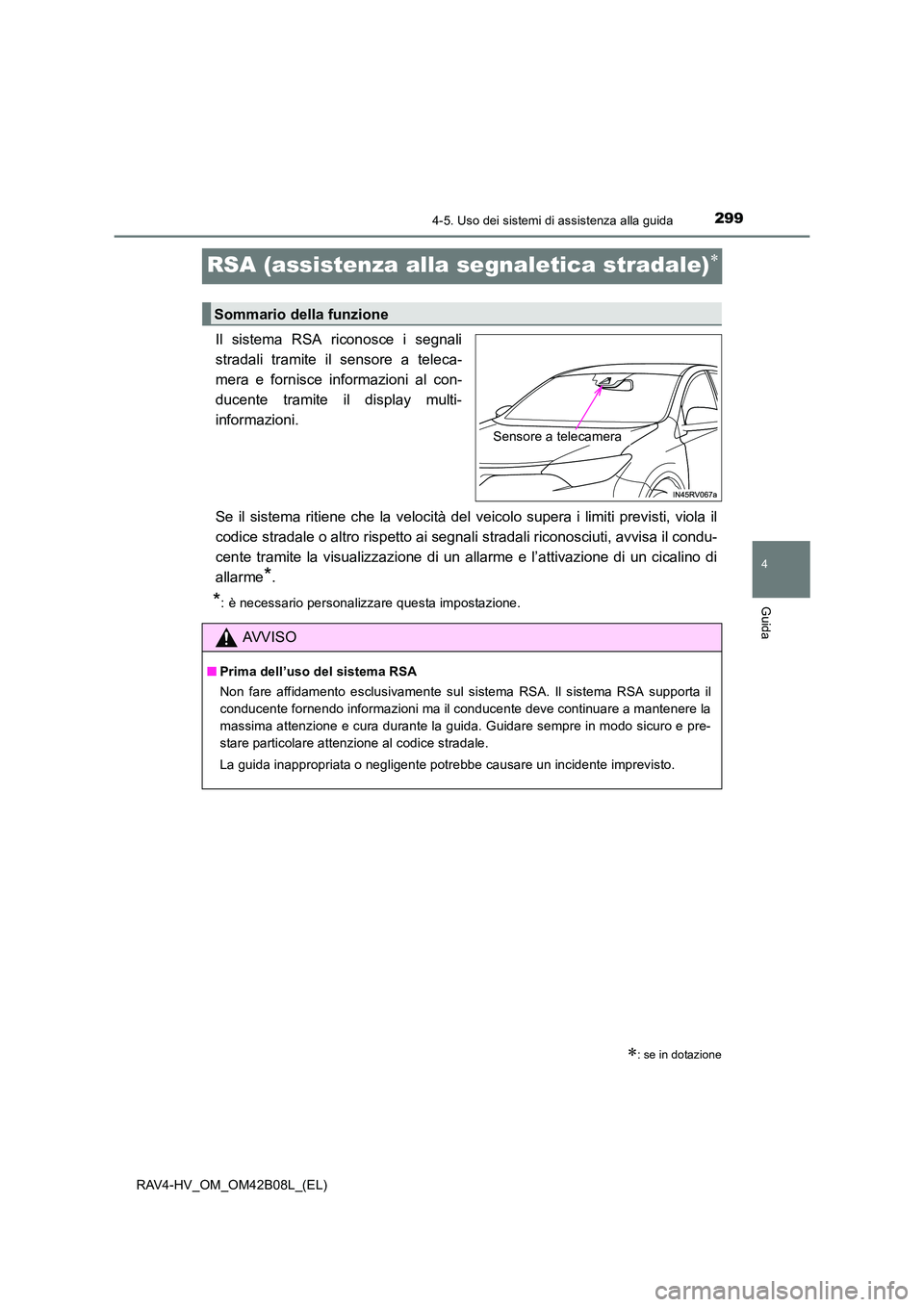

RSA (assistenza alla segnaletica stradale)∗
Il sistema RSA riconosce i segnali
stradali tramite il sensore a teleca-
mera e fornisce informazioni al con-
ducente tramite il display multi-
informazioni.
Se il sistema ritiene che la velocità del veicolo supera i limiti previsti, viola il
codice stradale o altro risp etto ai segnali stradali riconosciuti, avvisa il condu-
cente tramite la visualizzazione di un allarme e l’attivazione di un cicalino di
allarme
*.
*: è necessario personalizzare questa impostazione.
∗: se in dotazione
Sommario della funzione
Sensore a telecamera
AVVISO
■ Prima dell’uso del sistema RSA
Non fare affidamento esclusivamente sul sistema RSA. Il sistema RSA supporta il
conducente fornendo informazioni ma il conducente deve continuare a mantenere la
massima attenzione e cura durante la guida. Guidare sempre in modo sicuro e pre-
stare particolare attenzione al codice stradale.
La guida inappropriata o negligente potrebbe causare un incidente imprevisto.

3004-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)
Quando il sensore a telecamera riconosce un segnale, esso viene visualiz-
zato sul display multi-informazioni quando il veicolo si trova accanto al
segnale.
●Quando sono selezionate le infor-
mazioni del sistema di assistenza
alla guida, è possibile visualizzare
al massimo 3 segnali. ( →P. 111 )
● Quando sono selezionate informa-
zioni diverse dal sistema di assi-
stenza alla guida, è possibile
visualizzare un segnale di limite di
velocità o un segnale di annulla-
mento dei divieti. ( →P. 111 )
Non vengono visualizzati i segnali di
divieto di sorpasso o di limite di
velocità con informazioni aggiuntive.
Se vengono tuttavia riconosciuti
segnali diversi dai limiti di velocità,
essi vengono riportati incolonnati
sotto il segnale di limite di velocità
corrente.
Indicazione sul displ ay multi-informazioni
