TOYOTA RAV4 HYBRID 2017 Manuale duso (in Italian)

3715-2. Uso delle luci interne
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

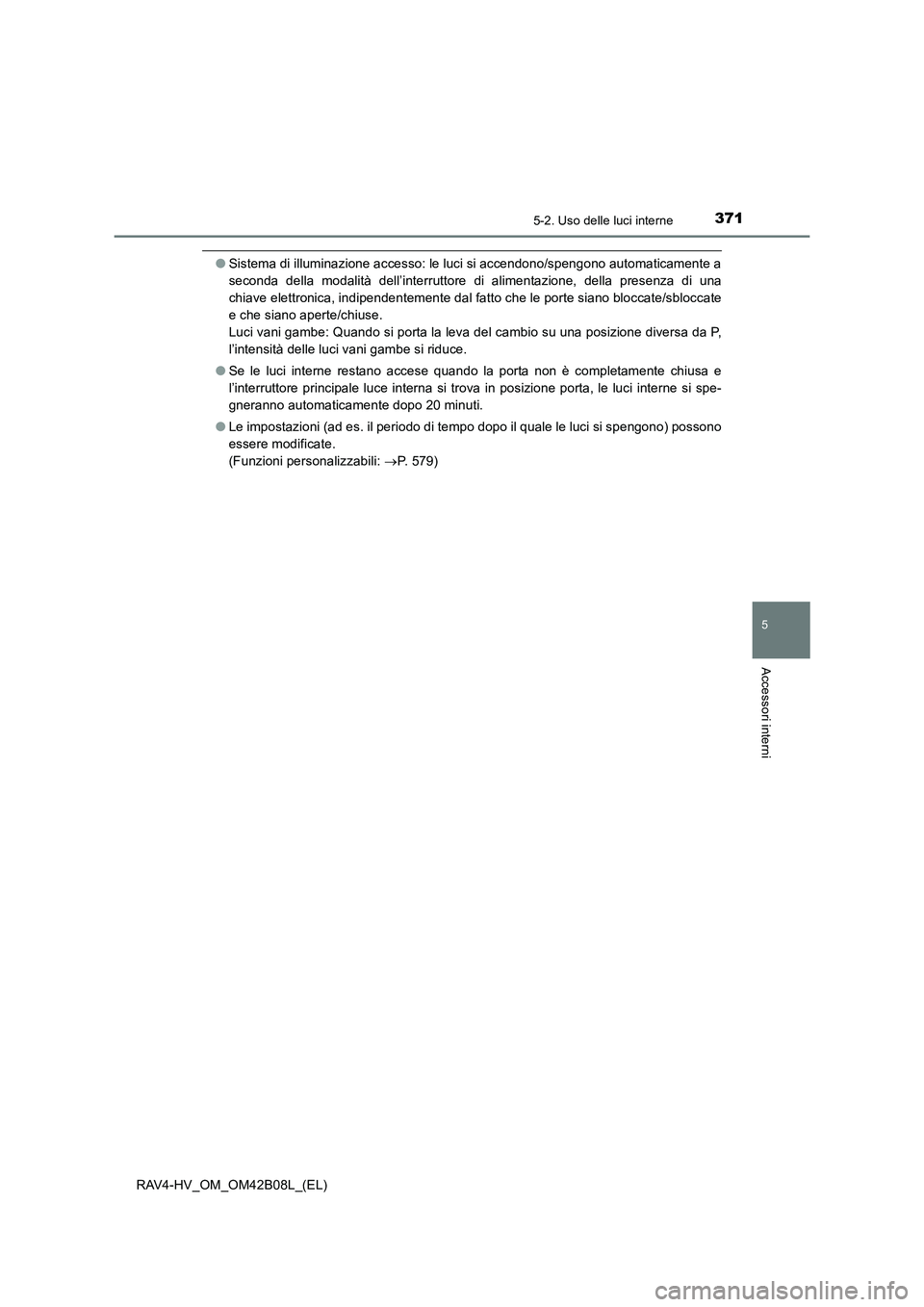

●Sistema di illuminazione accesso: le luci si accendono/spengono automaticamente a
seconda della modalità dell’interruttore di alimentazione, della presenza di una
chiave elettronica, indipendentemente dal fatto che le porte siano bloccate/sbloccate
e che siano aperte/chiuse.
Luci vani gambe: Quando si porta la leva del cambio su una posizione diversa da P,
l’intensità delle luci vani gambe si riduce.
● Se le luci interne restano accese quando la porta non è completamente chiusa e
l’interruttore principale luce interna si trova in posizione porta, le luci interne si spe-
gneranno automaticamente dopo 20 minuti.
● Le impostazioni (ad es. il periodo di tempo dopo il quale le luci si spengono) possono
essere modificate.
(Funzioni personalizzabili: →P. 579)

3725-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)

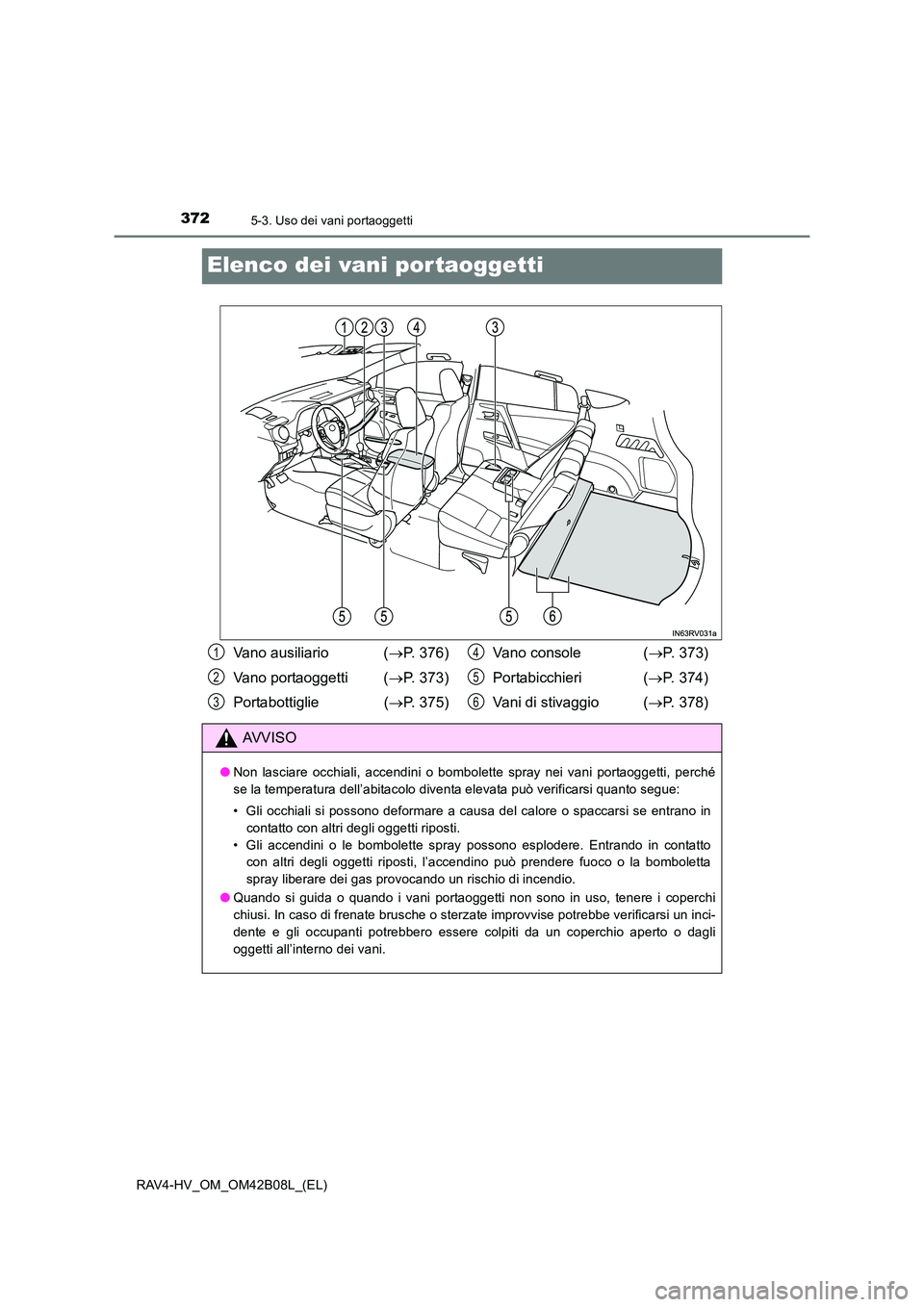

Elenco dei vani por taoggetti
Vano ausiliario (→P. 376)
Vano portaoggetti ( →P. 373)
Portabottiglie ( →P. 375) Vano console (
→P. 373)
Portabicchieri ( →P. 374)
Vani di stivaggio ( →P. 378)
AVVISO
● Non lasciare occhiali, accendini o bombolette spray nei vani portaoggetti, perché
se la temperatura dell’abitacolo diventa elevata può verificarsi quanto segue:
• Gli occhiali si possono deformare a causa del calore o spaccarsi se entrano in
contatto con altri degli oggetti riposti.
• Gli accendini o le bombolette spray possono esplodere. Entrando in contatto con altri degli oggetti riposti, l’accendino può prendere fuoco o la bomboletta
spray liberare dei gas provocando un rischio di incendio.
● Quando si guida o quando i vani portaoggetti non sono in uso, tenere i coperchi
chiusi. In caso di frenate brusche o sterzate improvvise potrebbe verificarsi un inci-
dente e gli occupanti potrebbero essere colpiti da un coperchio aperto o dagli
oggetti all’interno dei vani.
1
2
3
4
5
6

3735-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

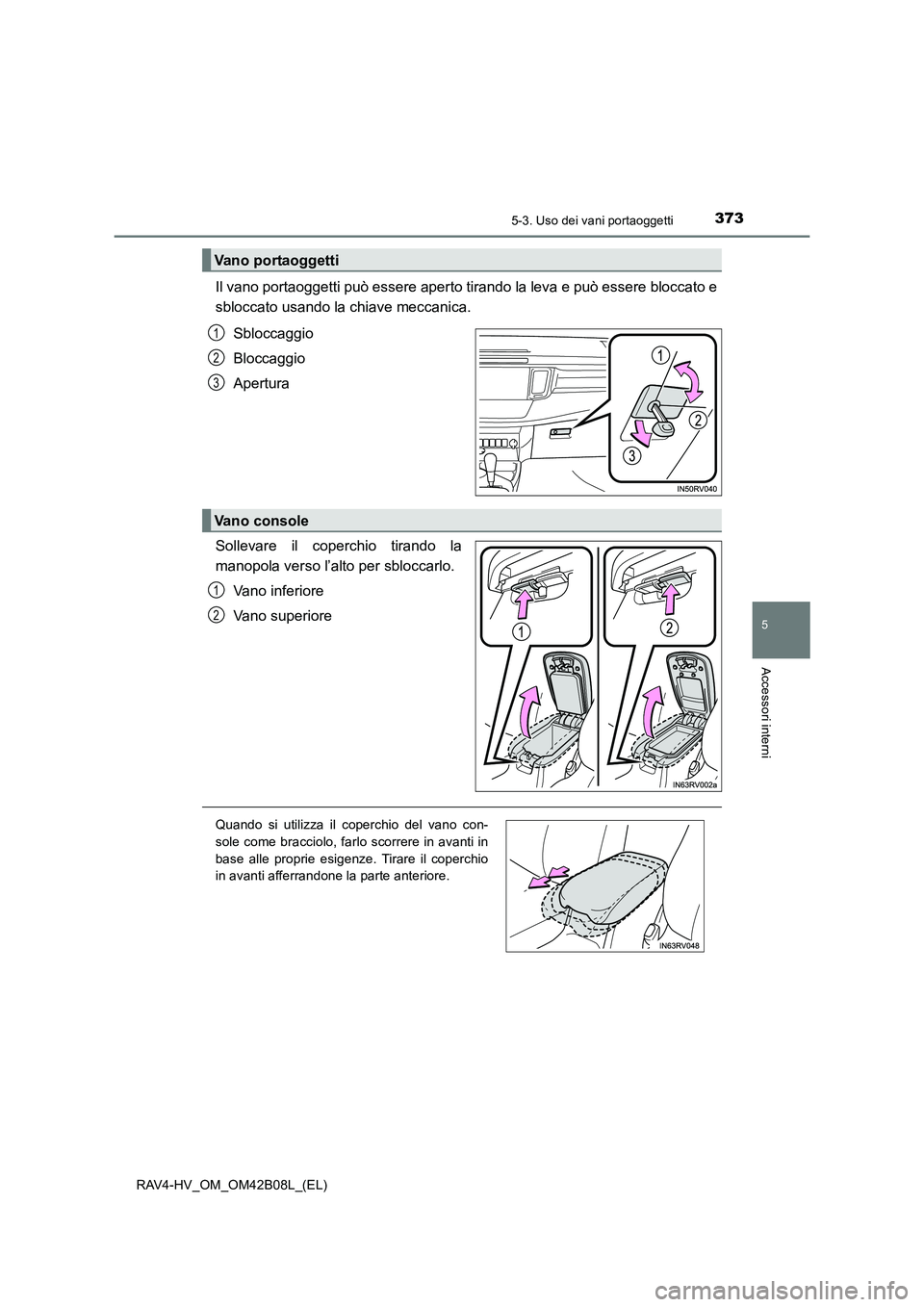

Il vano portaoggetti può essere aperto tirando la leva e può essere bloccato e
sbloccato usando la chiave meccanica.Sbloccaggio
Bloccaggio
Apertura
Sollevare il coperchio tirando la
manopola verso l’alto per sbloccarlo. Vano inferiore
Vano superiore
Vano portaoggetti
1
2
3
Vano console
1
2
Quando si utilizza il coperchio del vano con-
sole come bracciolo, farlo scorrere in avanti in
base alle proprie esigenze. Tirare il coperchio
in avanti afferrandone la parte anteriore.

374
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti

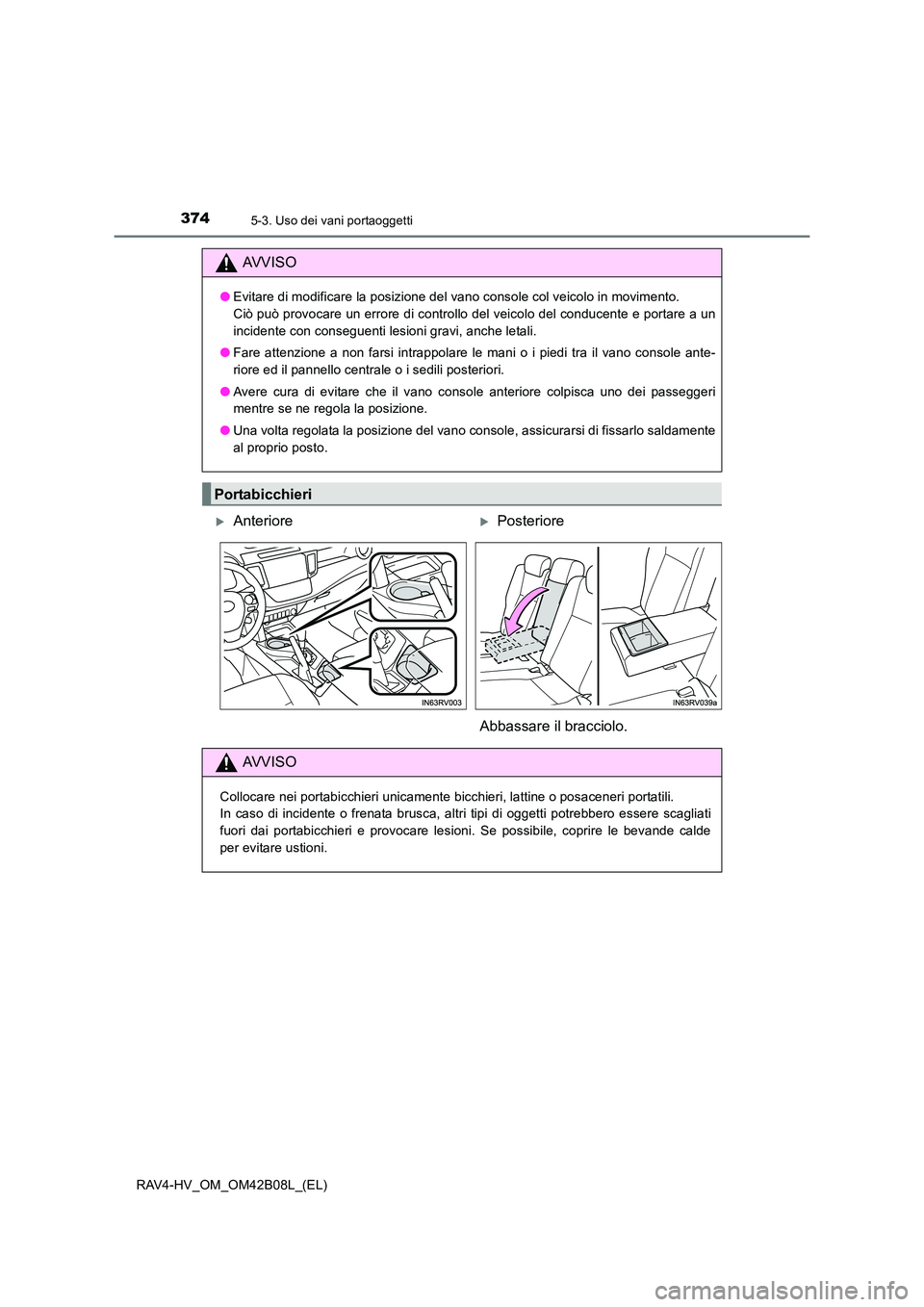

AVVISO
●Evitare di modificare la posizione del vano console col veicolo in movimento.
Ciò può provocare un errore di controllo del veicolo del conducente e portare a un
incidente con conseguenti lesioni gravi, anche letali.
● Fare attenzione a non farsi intrappolare le mani o i piedi tra il vano console ante-
riore ed il pannello centrale o i sedili posteriori.
● Avere cura di evitare che il vano console anteriore colpisca uno dei passeggeri
mentre se ne regola la posizione.
● Una volta regolata la posizione del vano console, assicurarsi di fissarlo saldamente
al proprio posto.
Portabicchieri
XAnterioreXPosteriore
Abbassare il bracciolo.
AVVISO
Collocare nei portabicchieri unicamente bicchieri, lattine o posaceneri portatili.
In caso di incidente o frenata brusca, altri tipi di oggetti potrebbero essere scagliati
fuori dai portabicchieri e provocare lesioni. Se possibile, coprire le bevande calde
per evitare ustioni.

3755-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

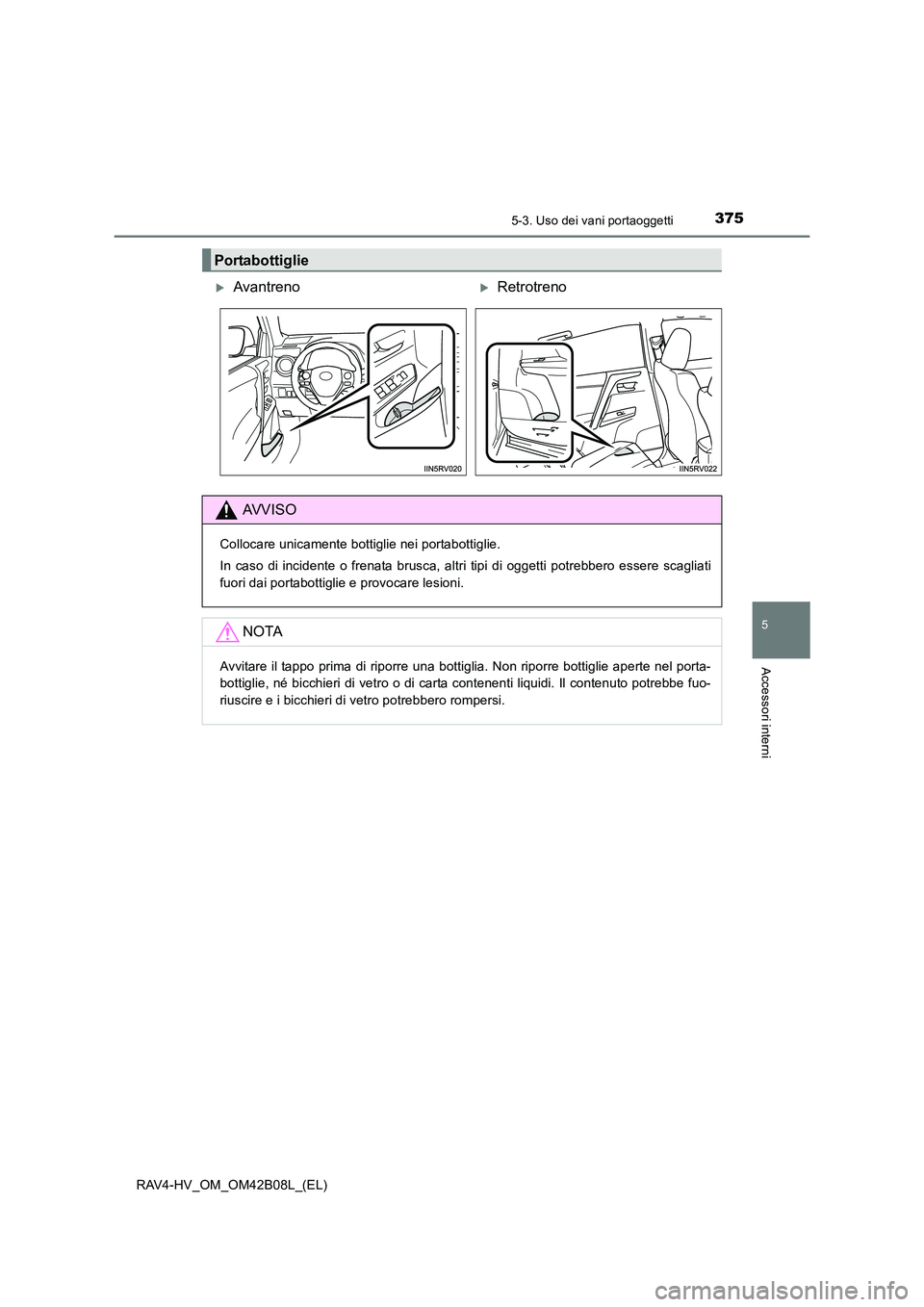

Portabottiglie
XAvantrenoXRetrotreno
AVVISO
Collocare unicamente bottiglie nei portabottiglie.
In caso di incidente o frenata brusca, altri tipi di oggetti potrebbero essere scagliati
fuori dai portabottiglie e provocare lesioni.
NOTA
Avvitare il tappo prima di riporre una bottiglia. Non riporre bottiglie aperte nel porta-
bottiglie, né bicchieri di vetro o di carta contenenti liquidi. Il contenuto potrebbe fuo-
riuscire e i bicchieri di vetro potrebbero rompersi.

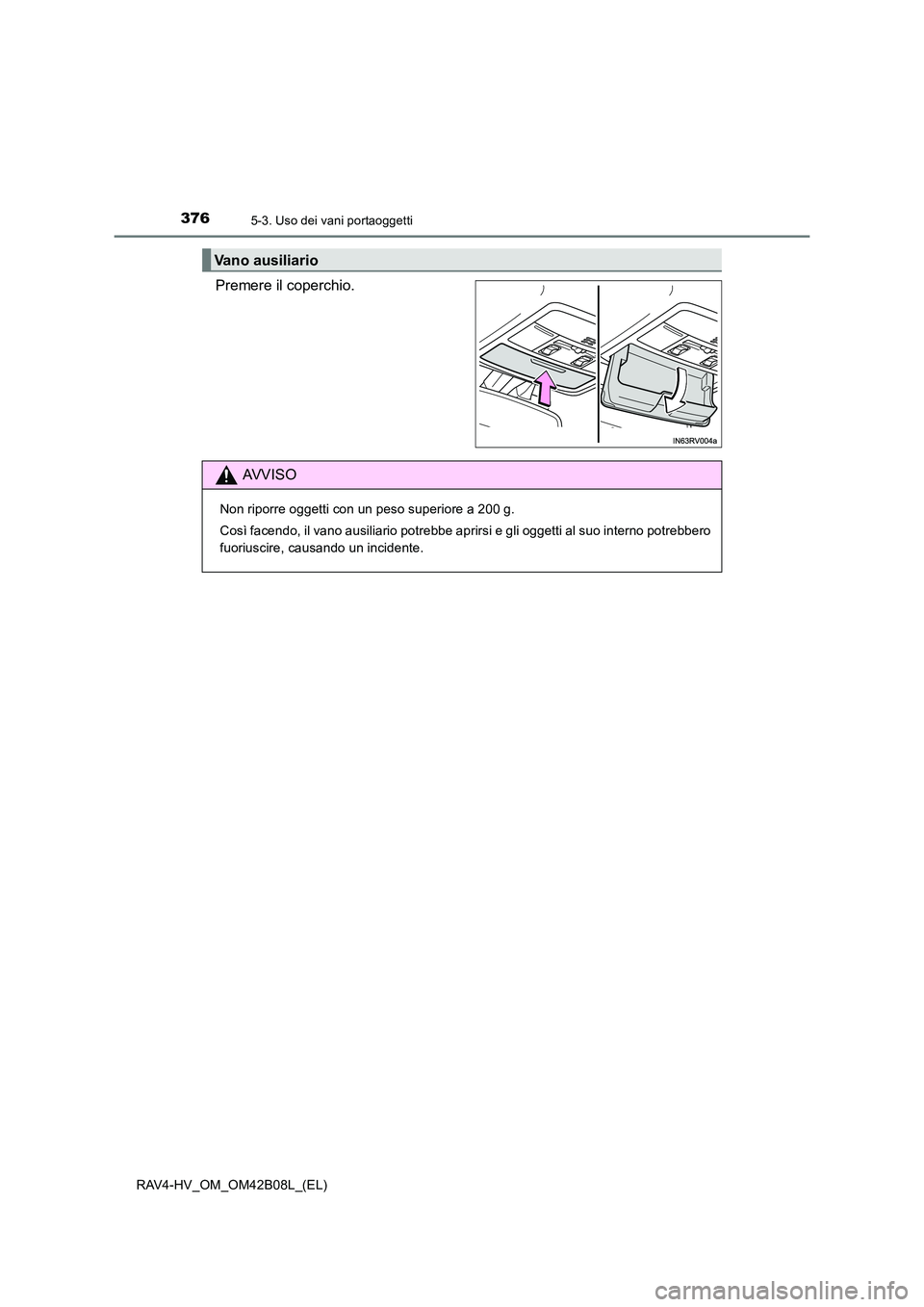

376
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti
Premere il coperchio.
Vano ausiliario
AVVISO
Non riporre oggetti con un peso superiore a 200 g.
Così facendo, il vano ausiliario potrebbe aprirsi e gli oggetti al suo interno potrebbero
fuoriuscire, causando un incidente.

3775-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

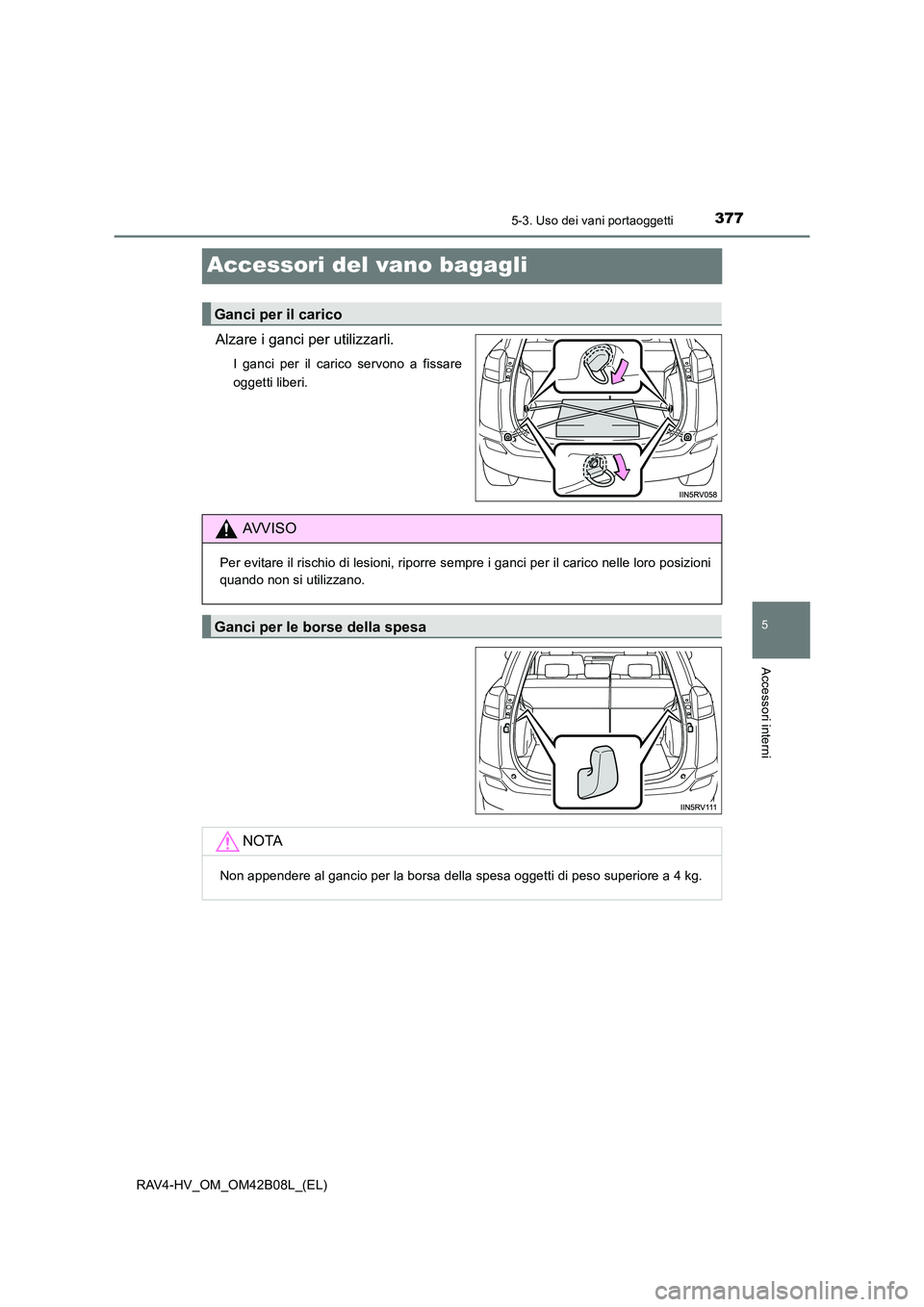

Accessori del vano bagagli
Alzare i ganci per utilizzarli.
I ganci per il carico servono a fissare
oggetti liberi.
Ganci per il carico
AVVISO
Per evitare il rischio di lesioni, riporre sempre i ganci per il carico nelle loro posizioni
quando non si utilizzano.
Ganci per le borse della spesa
NOTA
Non appendere al gancio per la borsa della spesa oggetti di peso superiore a 4 kg.

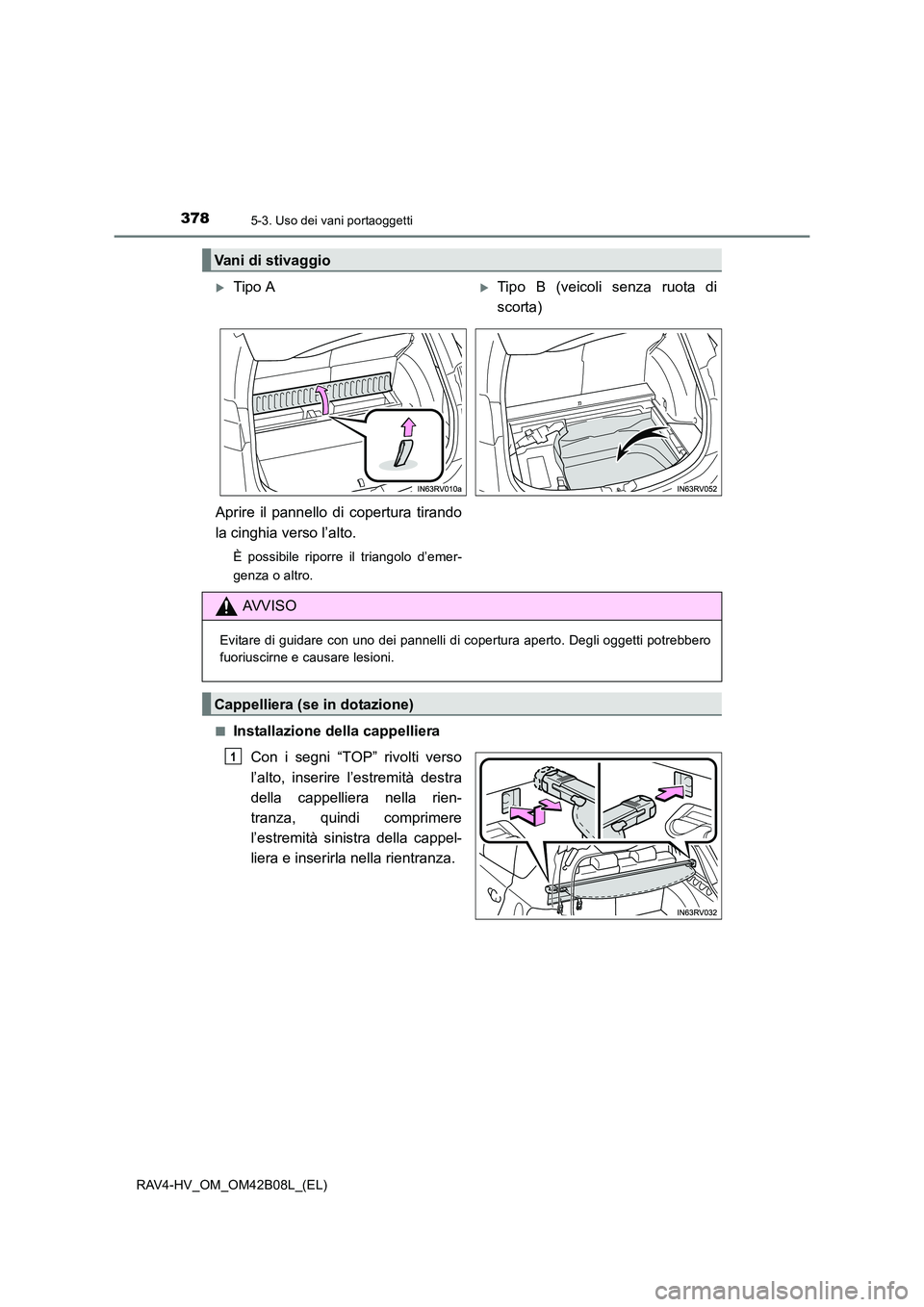

378
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti
■Installazione della cappellieraCon i segni “TOP” rivolti verso
l’alto, inserire l’estremità destra
della cappelliera nella rien-
tranza, quindi comprimere
l’estremità sinistra della cappel-
liera e inserirla nella rientranza.
Vani di stivaggio
XTipo AXTipo B (veicoli senza ruota di
scorta)
Aprire il pannello di copertura tirando
la cinghia verso l’alto.
È possibile riporre il triangolo d’emer-
genza o altro.
AVVISO
Evitare di guidare con uno dei pannelli di copertura aperto. Degli oggetti potrebbero
fuoriuscirne e causare lesioni.
Cappelliera (se in dotazione)
1

3795-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

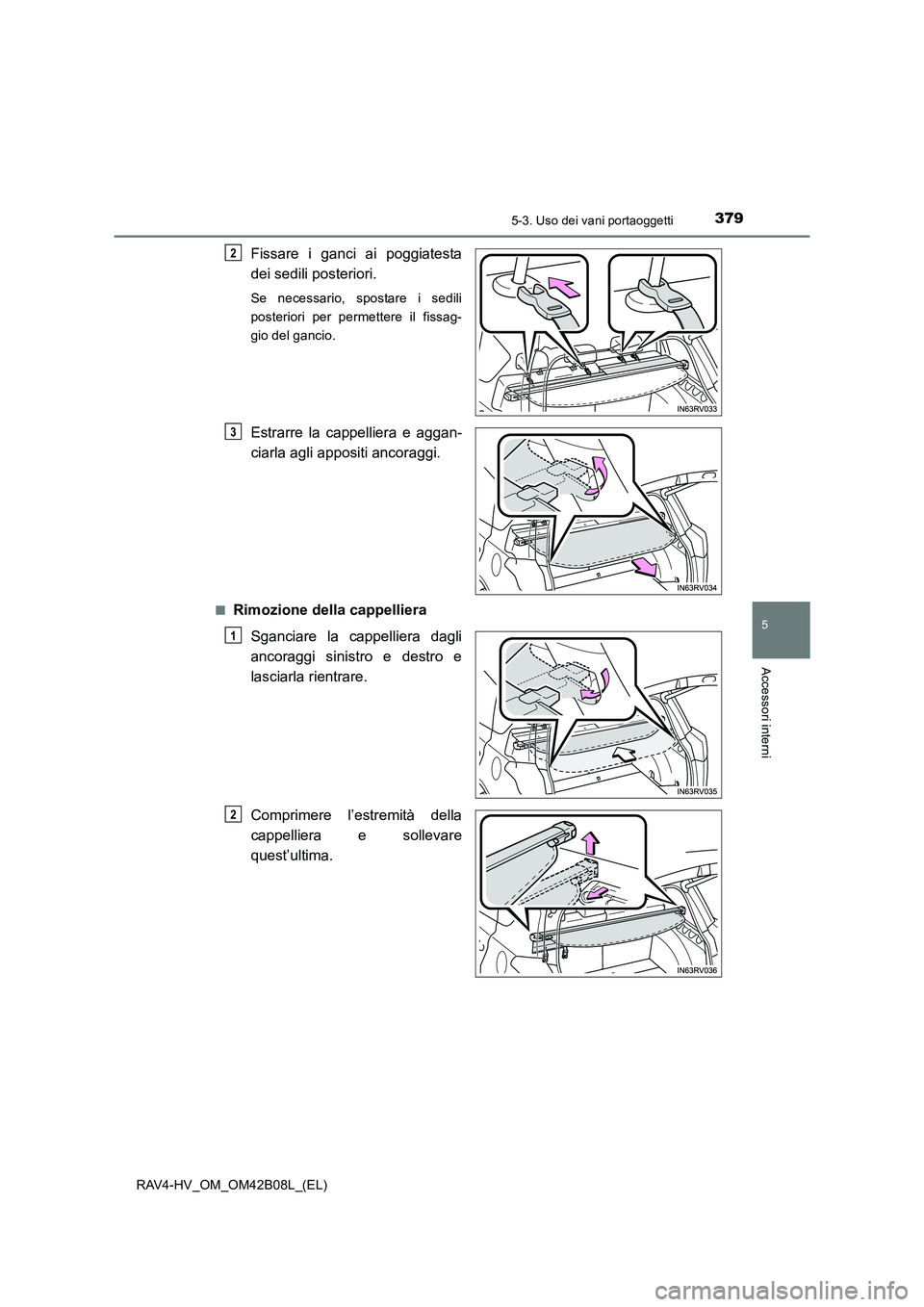

Fissare i ganci ai poggiatesta
dei sedili posteriori.
Se necessario, spostare i sedili
posteriori per permettere il fissag-
gio del gancio.
Estrarre la cappelliera e aggan-
ciarla agli appositi ancoraggi.
■Rimozione della cappellieraSganciare la cappelliera dagli
ancoraggi sinistro e destro e
lasciarla rientrare.
Comprimere l’estremità della
cappelliera e sollevare
quest’ultima.
2
3
1
2

380
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti

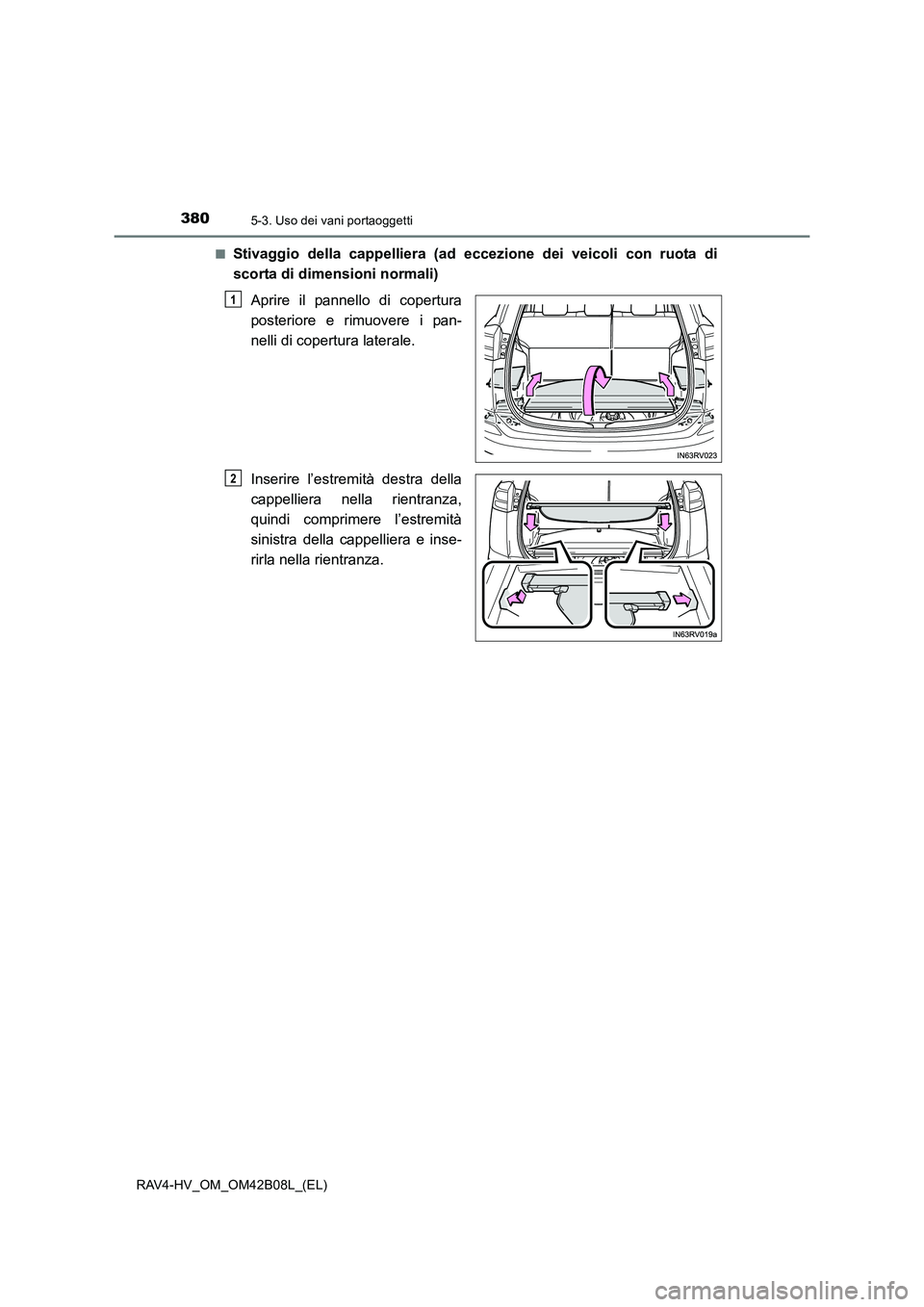

■Stivaggio della cappelliera (ad eccezione dei veicoli con ruota di
scorta di dimensioni normali)Aprire il pannello di copertura
posteriore e rimuovere i pan-
nelli di copertura laterale.
Inserire l’estremità destra della
cappelliera nella rientranza,
quindi comprimere l’estremità
sinistra della cappelliera e inse-
rirla nella rientranza.
1
2
