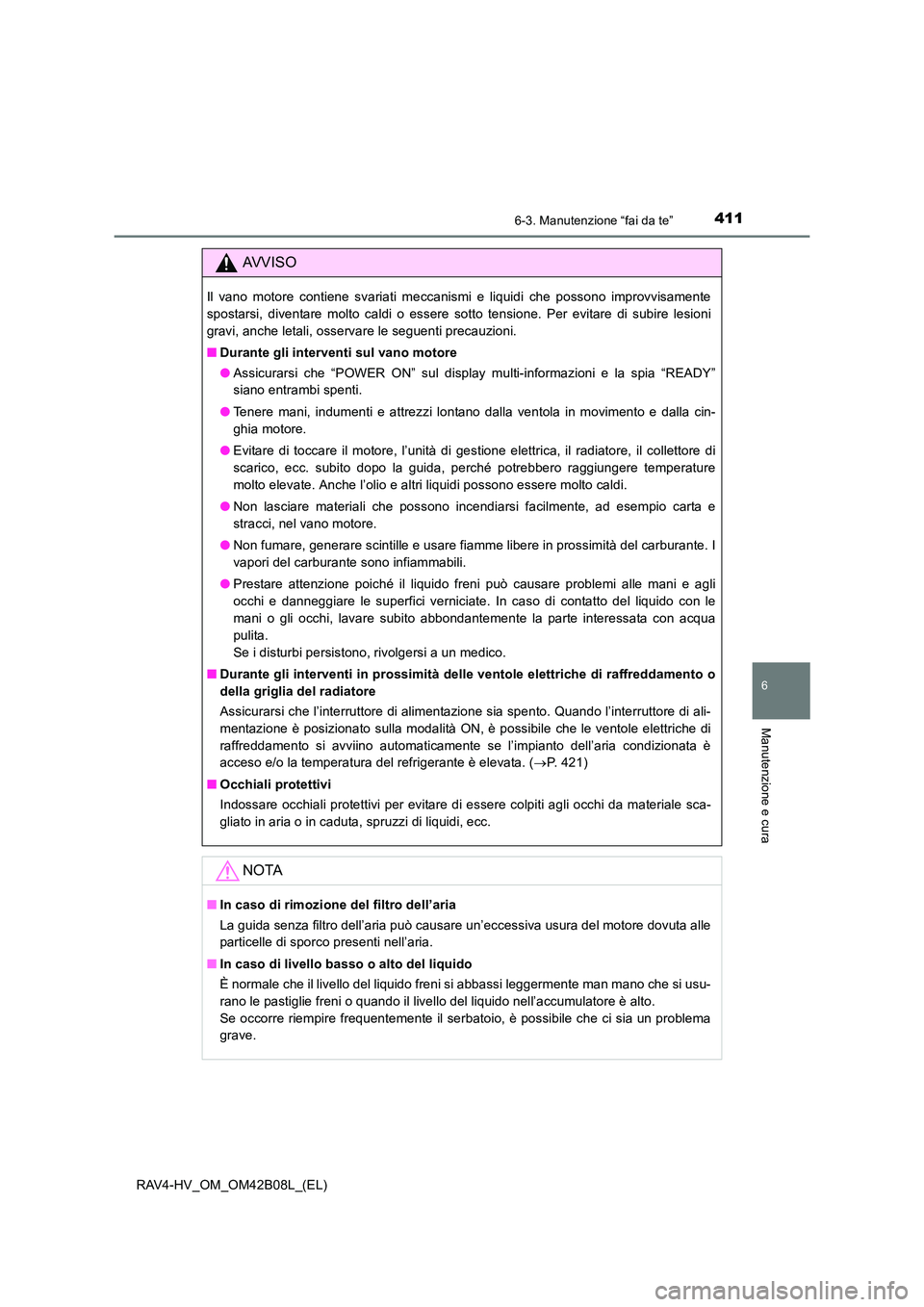

Manutenzione e cura
AVVISO
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisamente
spostarsi, diventare molto caldi o essere sotto tensione. Per evitare di subire lesioni
gravi, anche letali, osservare le seguenti precauzioni.
■Durante gli interventi sul vano motore
●Assicurarsi che “POWER ON” sul display multi-informazioni e la spia “READY”
siano entrambi spenti.
● Tenere mani, indumenti e attrezzi lontano dalla ventola in movimento e dalla cin-
ghia motore.
● Evitare di toccare il motore, l’unità di gestione elettrica, il radiatore, il collettore di
scarico, ecc. subito dopo la guida, perché potrebbero raggiungere temperature
molto elevate. Anche l’olio e altri liquidi possono essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio carta e
stracci, nel vano motore.
● Non fumare, generare scintille e usare fiamme libere in prossimità del carburante. I
vapori del carburante sono infiammabili.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e agli
occhi e danneggiare le superfici verniciate. In caso di contatto del liquido con le
mani o gli occhi, lavare subito abbondantemente la parte interessata con acqua
pulita.
Se i disturbi persistono, rivolgersi a un medico.
■ Durante gli interventi in prossimità delle ventole elettriche di raffreddamento o
della griglia del radiatore
Assicurarsi che l’interruttore di alimentazione sia spento. Quando l’interruttore di ali-
mentazione è posizionato sulla modalità ON, è possibile che le ventole elettriche di
raffreddamento si avviino automaticamente se l’impianto dell’aria condizionata è
acceso e/o la temperatura del refrigerante è elevata. ( →P. 421)
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da materiale sca-
gliato in aria o in caduta, spruzzi di liquidi, ecc.
NOTA
■In caso di rimozione del filtro dell’aria
La guida senza filtro dell’aria può causare un’eccessiva usura del motore dovuta alle
particelle di sporco presenti nell’aria.
■ In caso di livello basso o alto del liquido
È normale che il livello del liquido freni si abbassi leggermente man mano che si usu-
rano le pastiglie freni o quando il livello del liquido nell’accumulatore è alto.
Se occorre riempire frequentemente il serbatoio, è possibile che ci sia un problema
grave.

4126-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

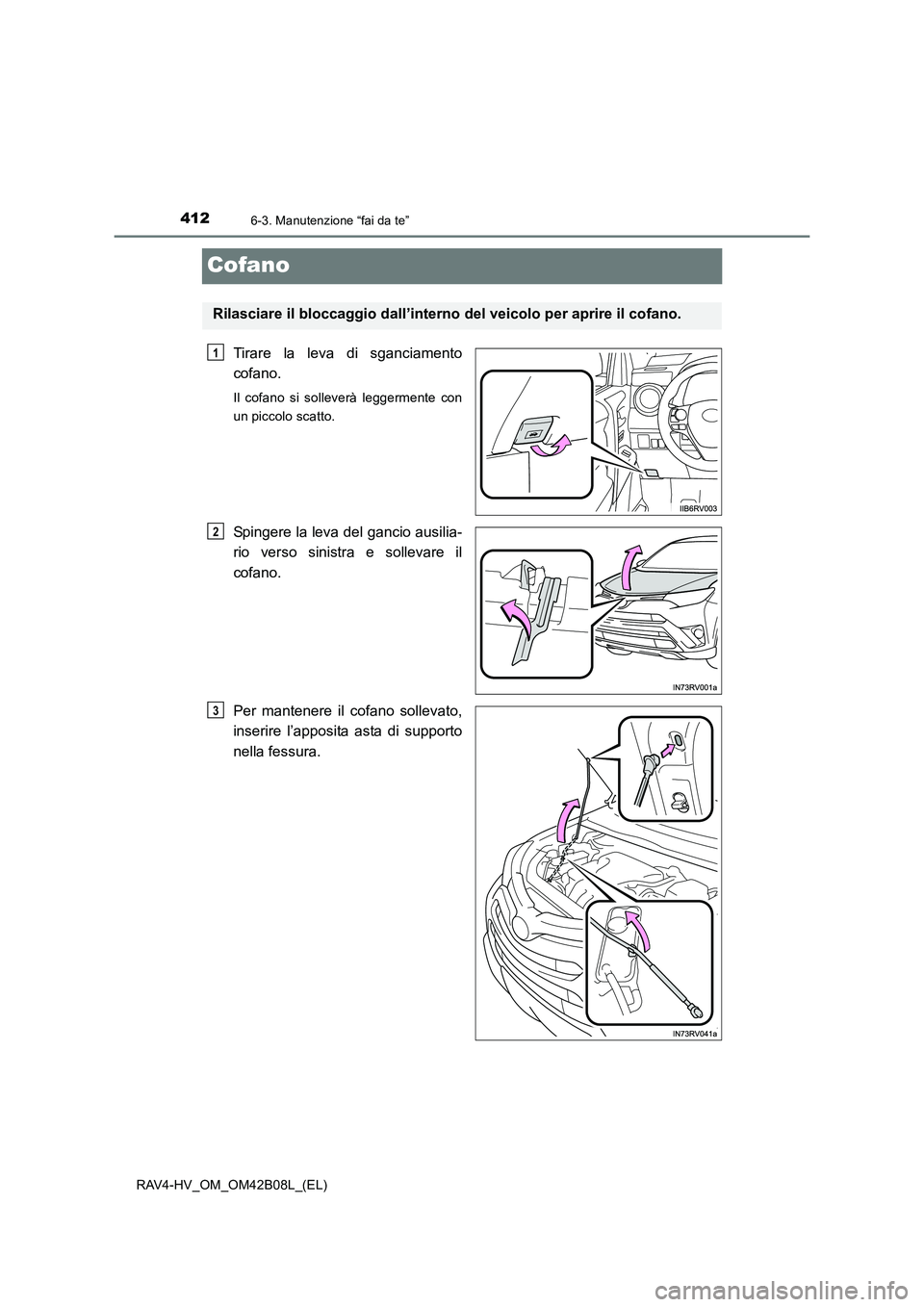

Cofano
Tirare la leva di sganciamento
cofano.
Il cofano si solleverà leggermente con
un piccolo scatto.
Spingere la leva del gancio ausilia-
rio verso sinistra e sollevare il
cofano.
Per mantenere il cofano sollevato,
inserire l’apposita asta di supporto
nella fessura.
Rilasciare il bloccaggio dall’interno del veicolo per aprire il cofano.
1
2
3

4136-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
AVVISO

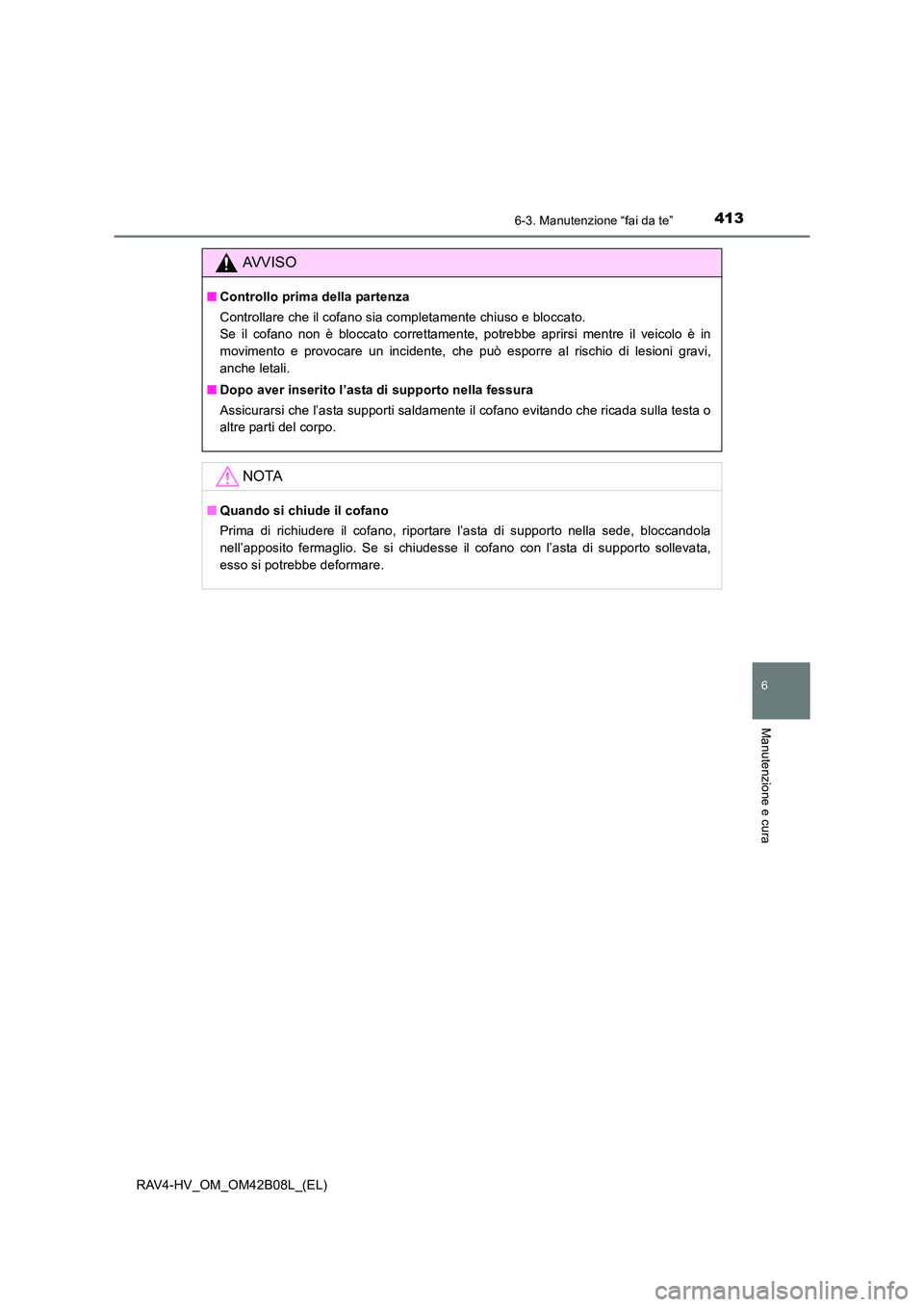

■Controllo prima della partenza
Controllare che il cofano sia completamente chiuso e bloccato.
Se il cofano non è bloccato correttamente, potrebbe aprirsi mentre il veicolo è in
movimento e provocare un incidente, che può esporre al rischio di lesioni gravi,
anche letali.
■ Dopo aver inserito l’asta di supporto nella fessura
Assicurarsi che l’asta supporti saldamente il cofano evitando che ricada sulla testa o
altre parti del corpo.
NOTA
■Quando si chiude il cofano
Prima di richiudere il cofano, riportare l’asta di supporto nella sede, bloccandola
nell’apposito fermaglio. Se si chiudesse il cofano con l’asta di supporto sollevata,
esso si potrebbe deformare.

4146-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

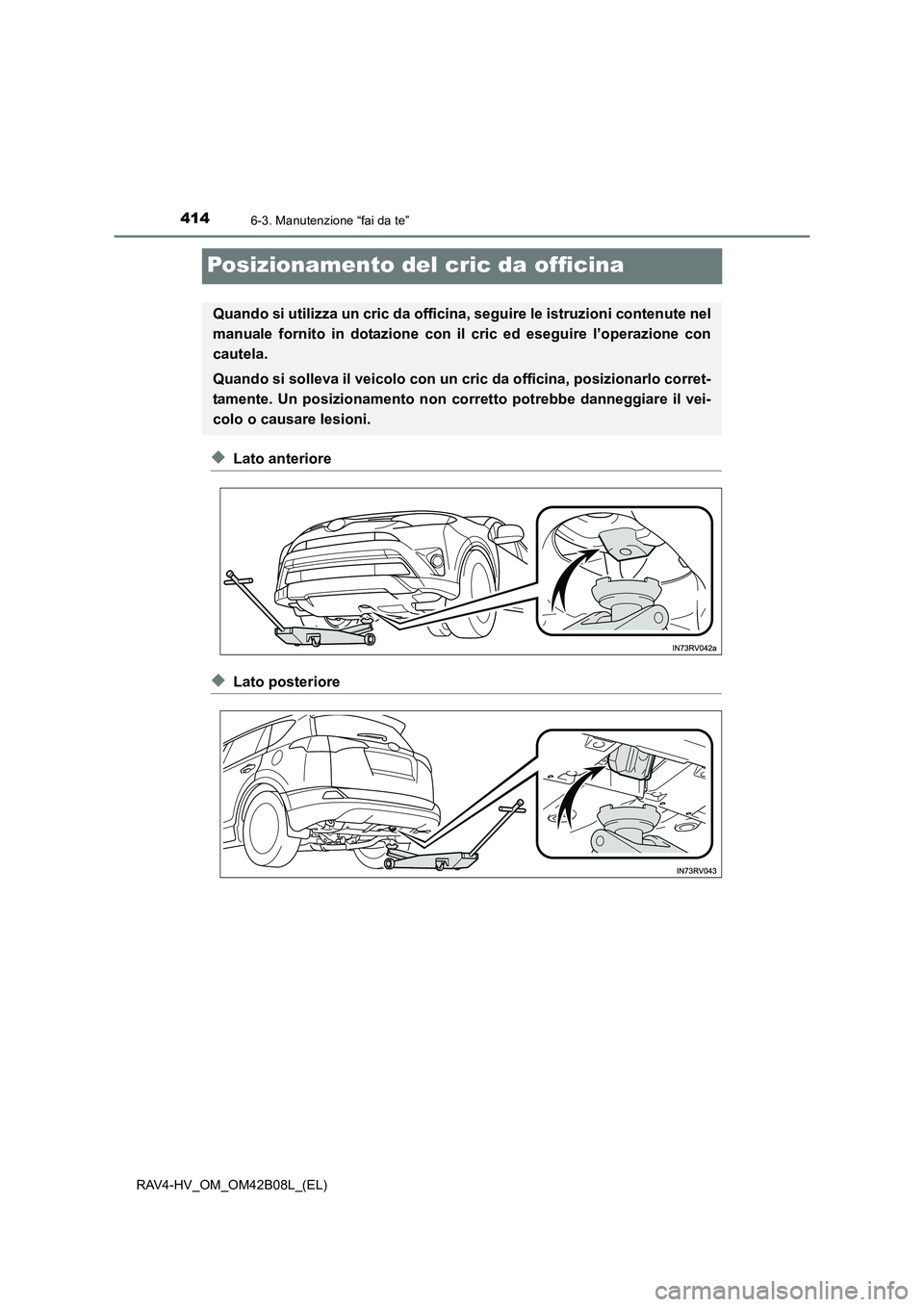

Posizionamento del cric da officina
◆Lato anteriore
◆Lato posteriore
Quando si utilizza un cric da officina, seguire le istruzioni contenute nel
manuale fornito in dotazione con il cric ed eseguire l’operazione con
cautela.
Quando si solleva il veicolo con un cric da officina, posizionarlo corret-
tamente. Un posizionamento non corretto potrebbe danneggiare il vei-
colo o causare lesioni.

4156-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

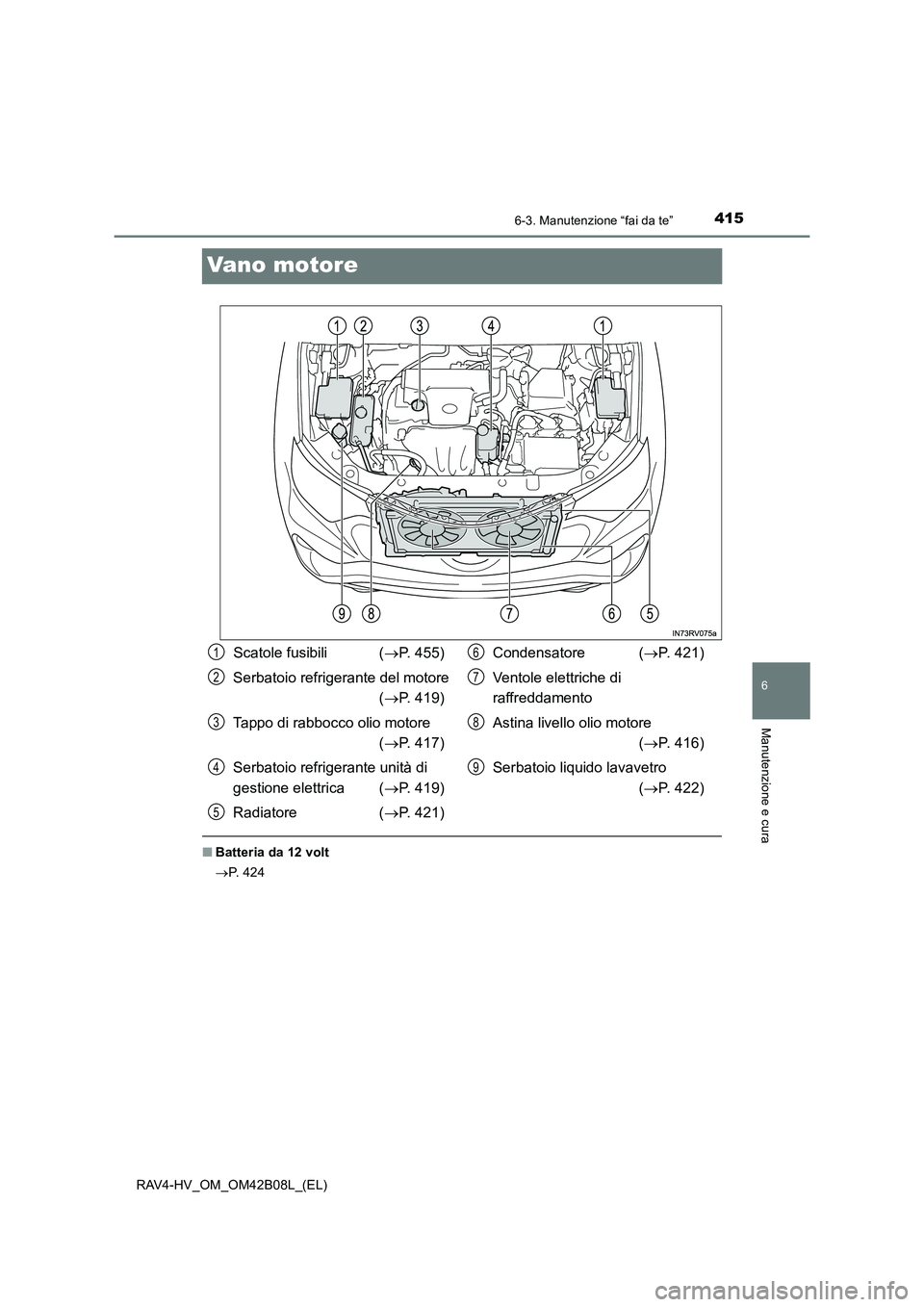

Vano motore
■Batteria da 12 volt
→P. 4 2 4
Scatole fusibili ( →P. 455)
Serbatoio refrigerante del motore (→ P. 419)
Tappo di rabbocco olio motore (→ P. 417)
Serbatoio refrigerante unità di
gestione elettrica ( →P. 419)
Radiatore ( →P. 421) Condensatore (
→P. 421)
Ventole elettriche di
raffreddamento
Astina livello olio motore (→ P. 416)
Serbatoio liquido lavavetro (→ P. 422)1
2
3
4
5
6
7
8
9

4166-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

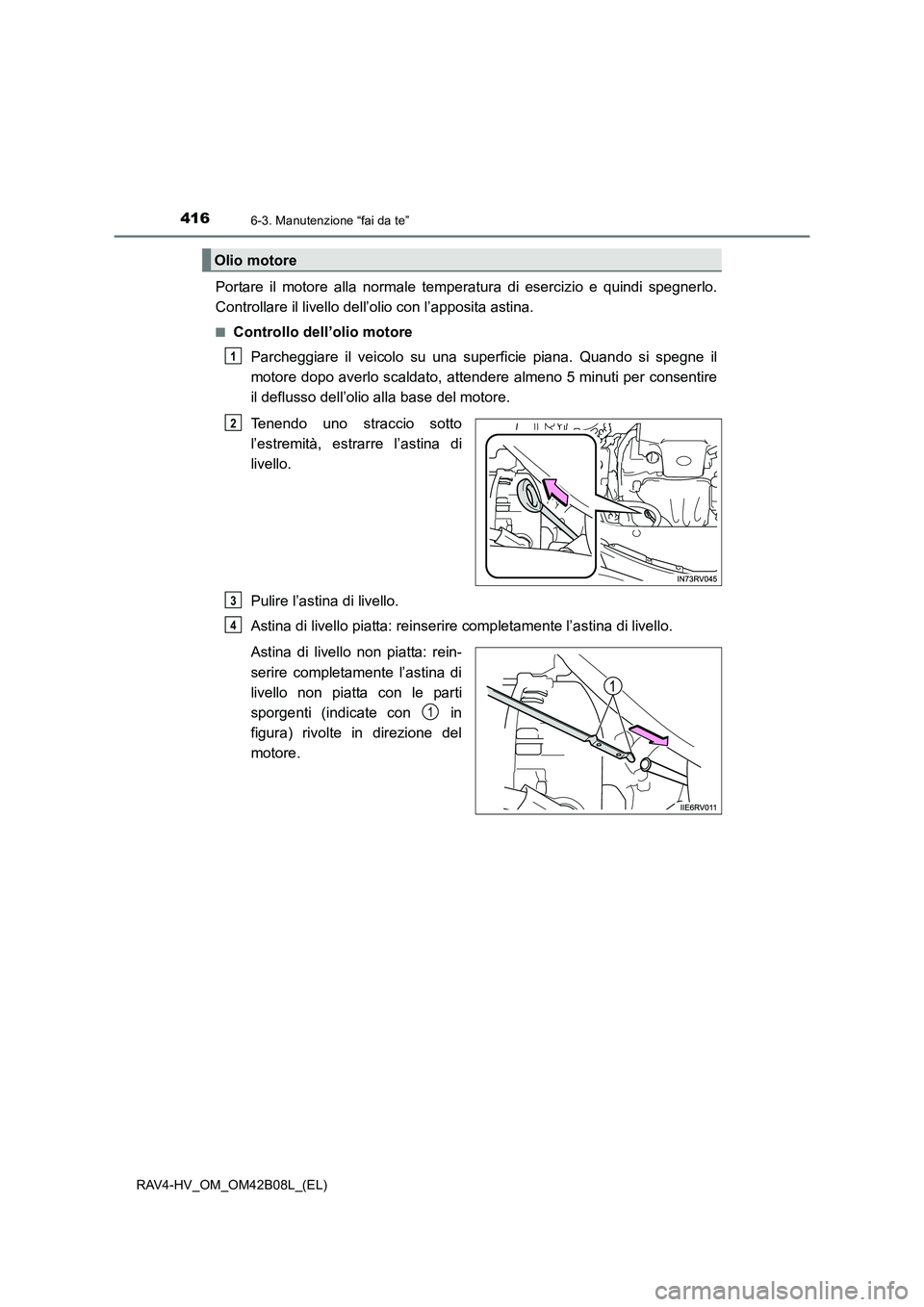

Portare il motore alla normale temperatura di esercizio e quindi spegnerlo.
Controllare il livello dell’olio con l’apposita astina.
■Controllo dell’olio motore
Parcheggiare il veicolo su una superficie piana. Quando si spegne il
motore dopo averlo scaldato, attendere almeno 5 minuti per consentire
il deflusso dell’olio alla base del motore.
Tenendo uno straccio sotto
l’estremità, estrarre l’astina di
livello.
Pulire l’astina di livello.
Astina di livello piatta: reinserire completamente l’astina di livello.
Astina di livello non piatta: rein-
serire completamente l’astina di
livello non piatta con le parti
sporgenti (indicate con in
figura) rivolte in direzione del
motore.
Olio motore
1
2
3
4
1

4176-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
Tenendo uno straccio sotto l’estremità, estrarre l’astina di livello e con-
trollare il livello dell’olio.Basso
Normale
Eccessivo
La forma dell’astina di livello può variare a seconda del tipo di veicolo o di
motore.
Pulire l’astina di livello e reinserirla completamente.
■Rabbocco dell’olio motore
Se il livello dell’olio è al di sotto o in
prossimità del livello minimo,
aggiungere olio motore dello
stesso tipo di quello contenuto nel
motore.
Assicurarsi di controllare il tipo di olio e predisporre gli elementi necessari
prima di rabboccare l’olio.
Togliere il tappo di rabbocco olio motore girandolo in senso antiorario.
Aggiungere lentamente l’olio motore controllando l’astina di livello.
Riposizionare il tappo di rabbocco olio motore girandolo in senso orario.
5
1
2
3
XAstina di livello piattaXAstina di livello non piatta
Lato di misurazione
6
Scelta dell’olio motore→P. 5 6 2
Quantità di olio
(Livello minimo → Pieno) 1,5 litri
Elementi Imbuto pulito
1
2
3

4186-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

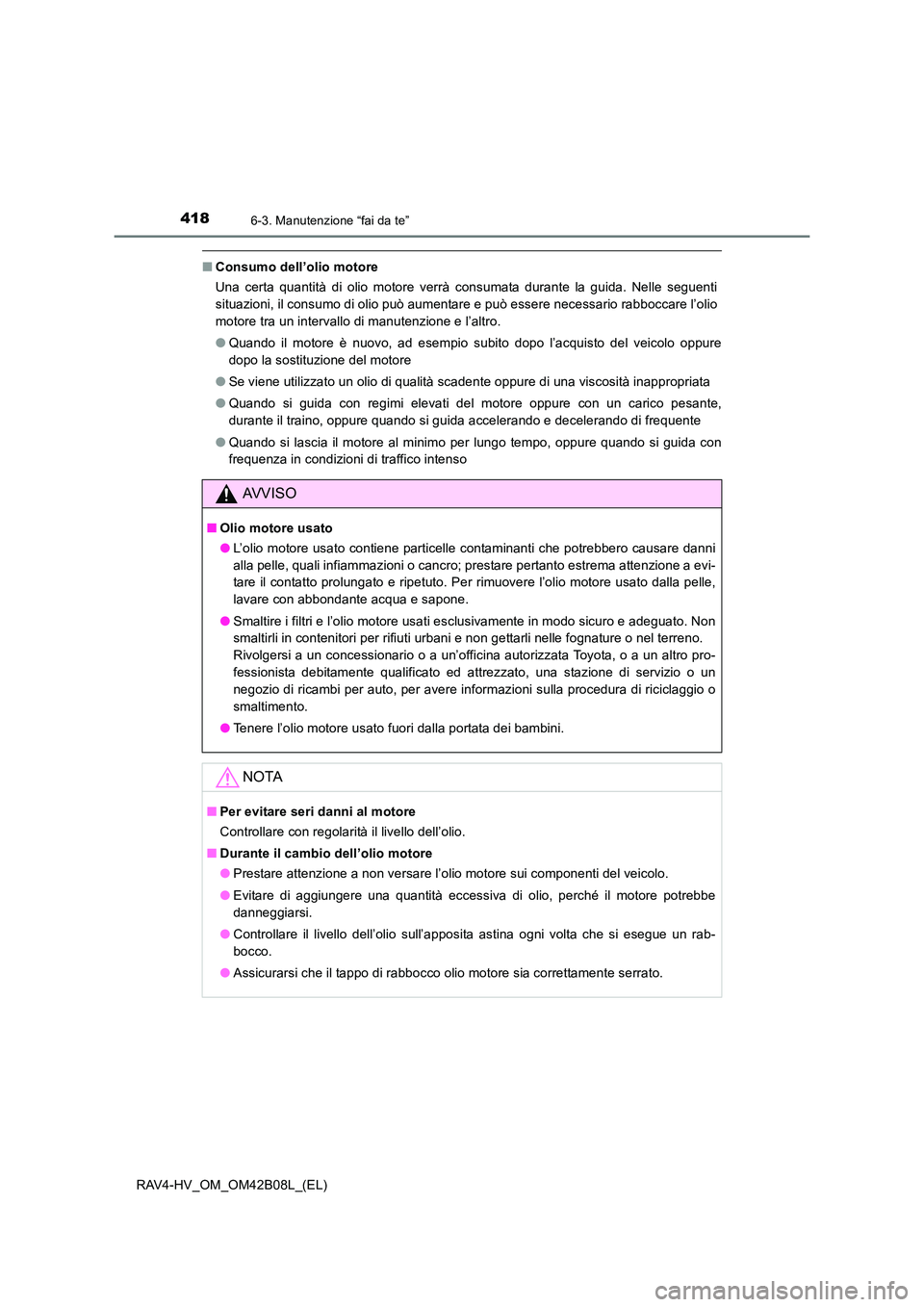

■Consumo dell’olio motore
Una certa quantità di olio motore verrà consumata durante la guida. Nelle seguenti
situazioni, il consumo di olio può aumentare e può essere necessario rabboccare l’olio
motore tra un intervallo di manutenzione e l’altro.
●Quando il motore è nuovo, ad esempio subito dopo l’acquisto del veicolo oppure
dopo la sostituzione del motore
● Se viene utilizzato un olio di qualità scadente oppure di una viscosità inappropriata
● Quando si guida con regimi elevati del motore oppure con un carico pesante,
durante il traino, oppure quando si guida accelerando e decelerando di frequente
● Quando si lascia il motore al minimo per lungo tempo, oppure quando si guida con
frequenza in condizioni di traffico intenso
AVVISO
■Olio motore usato
●L’olio motore usato contiene particelle contaminanti che potrebbero causare danni
alla pelle, quali infiammazioni o cancro; prestare pertanto estrema attenzione a evi-
tare il contatto prolungato e ripetuto. Per rimuovere l’olio motore usato dalla pelle,
lavare con abbondante acqua e sapone.
● Smaltire i filtri e l’olio motore usati esclusivamente in modo sicuro e adeguato. Non
smaltirli in contenitori per rifiuti urbani e non gettarli nelle fognature o nel terreno.
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato, una stazione di servizio o un
negozio di ricambi per auto, per avere informazioni sulla procedura di riciclaggio o
smaltimento.
● Tenere l’olio motore usato fuori dalla portata dei bambini.
NOTA
■Per evitare seri danni al motore
Controllare con regolarità il livello dell’olio.
■ Durante il cambio dell’olio motore
● Prestare attenzione a non versare l’olio motore sui componenti del veicolo.
● Evitare di aggiungere una quantità eccessiva di olio, perché il motore potrebbe
danneggiarsi.
● Controllare il livello dell’olio sull’apposita astina ogni volta che si esegue un rab-
bocco.
● Assicurarsi che il tappo di rabbocco olio motore sia correttamente serrato.

4196-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

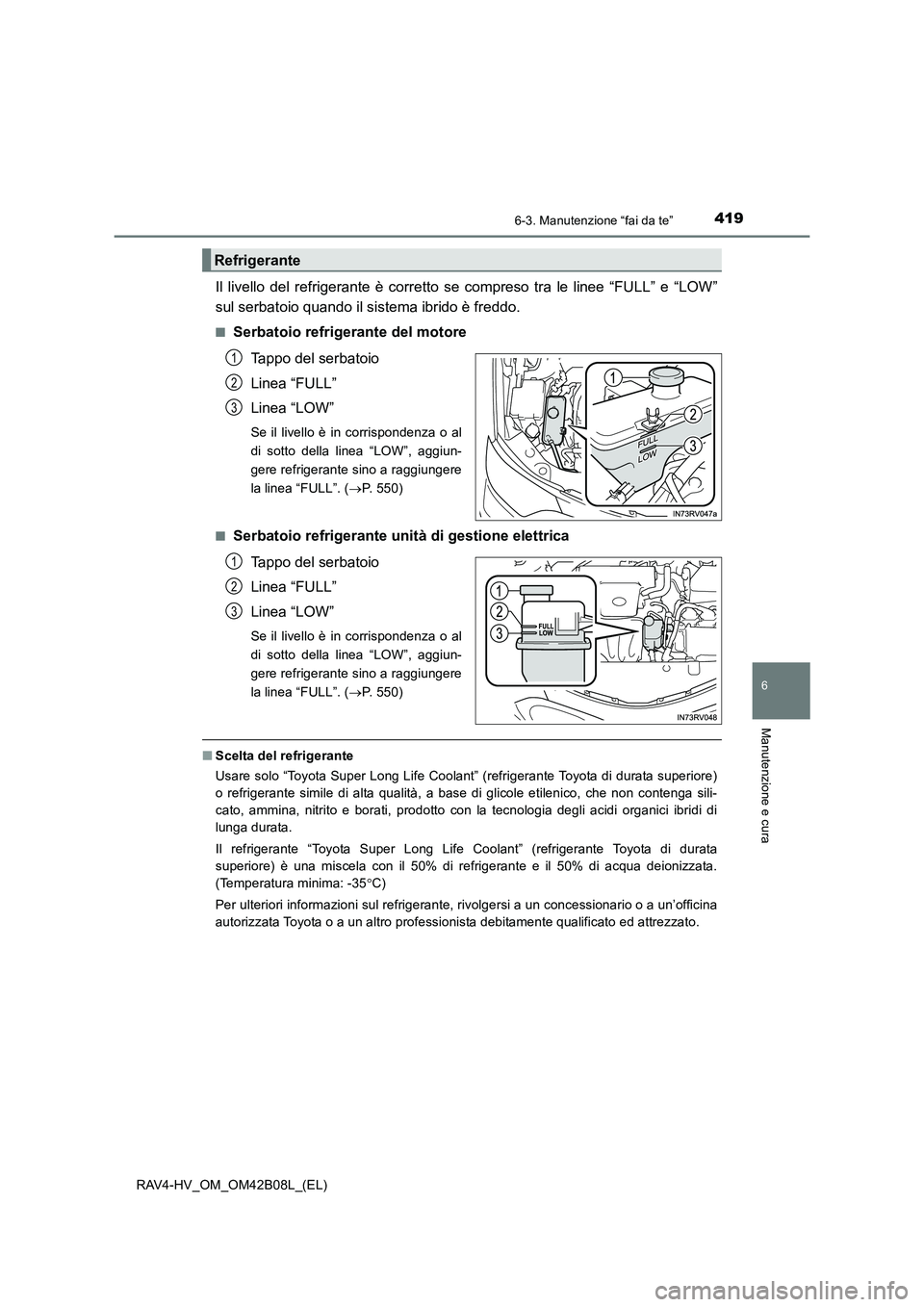

Il livello del refrigerante è corretto se compreso tra le linee “FULL” e “LOW”
sul serbatoio quando il sistema ibrido è freddo.
■Serbatoio refrigerante del motore
Tappo del serbatoio
Linea “FULL”
Linea “LOW”
Se il livello è in corrispondenza o al
di sotto della linea “LOW”, aggiun-
gere refrigerante sino a raggiungere
la linea “FULL”. ( →P. 550)
■
Serbatoio refrigerante unità di gestione elettrica Tappo del serbatoio
Linea “FULL”
Linea “LOW”
Se il livello è in corrispondenza o al
di sotto della linea “LOW”, aggiun-
gere refrigerante sino a raggiungere
la linea “FULL”. ( →P. 550)
■ Scelta del refrigerante
Usare solo “Toyota Super Long Life Coolant” (refrigerante Toyota di durata superiore)
o refrigerante simile di alta qualità, a base di glicole etilenico, che non contenga sili-
cato, ammina, nitrito e borati, prodotto con la tecnologia degli acidi organici ibridi di
lunga durata.
Il refrigerante “Toyota Super Long Life Coolant” (refrigerante Toyota di durata
superiore) è una miscela con il 50% di refrigerante e il 50% di acqua deionizzata.
(Temperatura minima: -35 °C)
Per ulteriori informazioni sul refrigerante, rivolgersi a un concessionario o a un’officina
autorizzata Toyota o a un altro professionista debitamente qualificato ed attrezzato.
Refrigerante
1
2
3
1
2
3

4206-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)■

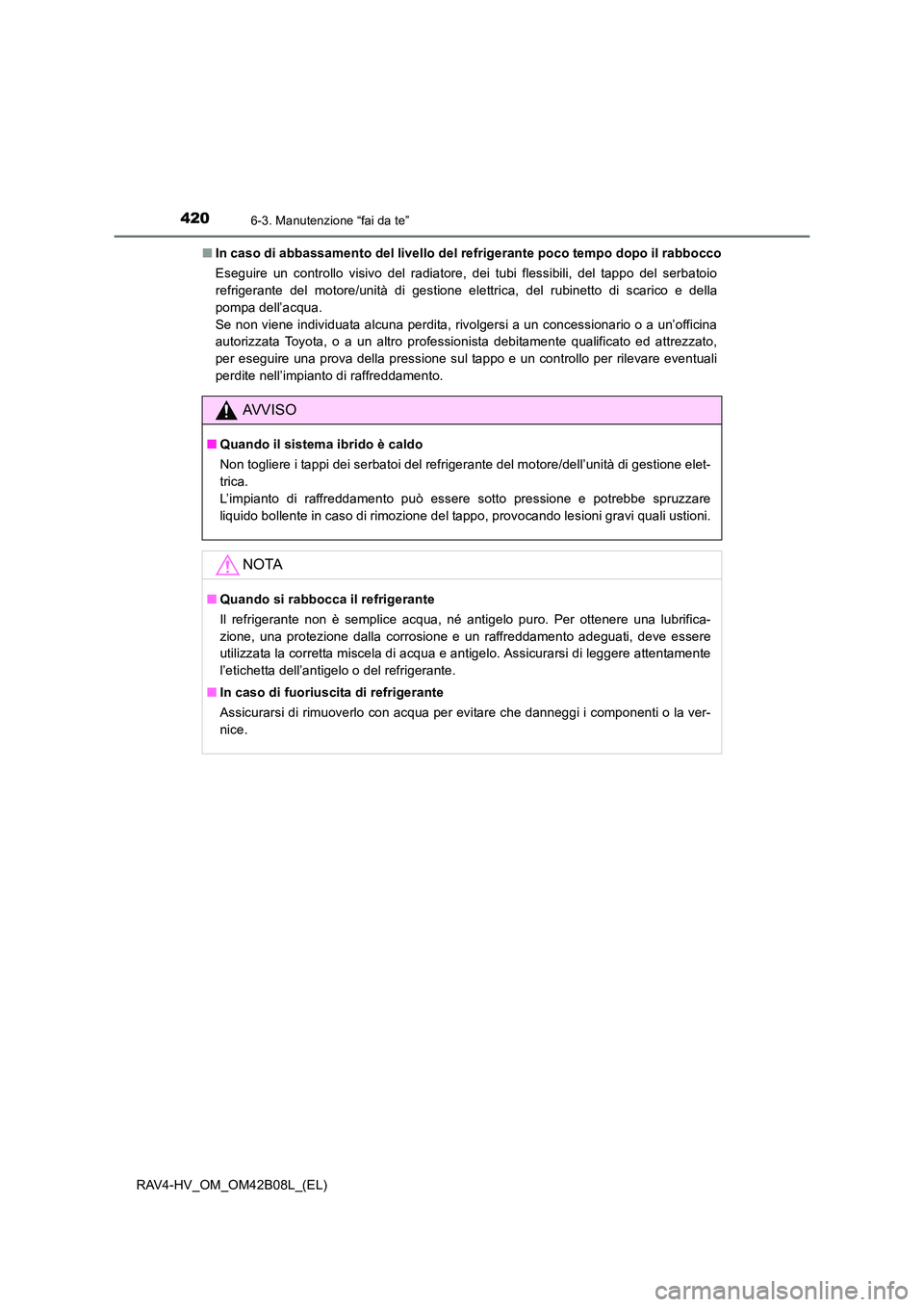

In caso di abbassamento del livello del refrigerante poco tempo dopo il rabbocco
Eseguire un controllo visivo del radiatore, dei tubi flessibili, del tappo del serbatoio
refrigerante del motore/unità di gestione elettrica, del rubinetto di scarico e della
pompa dell’acqua.
Se non viene individuata alcuna perdita, rivolgersi a un concessionario o a un’officina
autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrezzato,
per eseguire una prova della pressione sul tappo e un controllo per rilevare eventuali
perdite nell’impianto di raffreddamento.
AVVISO
■Quando il sistema ibrido è caldo
Non togliere i tappi dei serbatoi del refrigerante del motore/dell’unità di gestione elet-
trica.
L’impianto di raffreddamento può essere sotto pressione e potrebbe spruzzare
liquido bollente in caso di rimozione del tappo, provocando lesioni gravi quali ustioni.
NOTA
■Quando si rabbocca il refrigerante
Il refrigerante non è semplice acqua, né antigelo puro. Per ottenere una lubrifica-
zione, una protezione dalla corrosione e un raffreddamento adeguati, deve essere
utilizzata la corretta miscela di acqua e antigelo. Assicurarsi di leggere attentamente
l’etichetta dell’antigelo o del refrigerante.
■ In caso di fuoriuscita di refrigerante
Assicurarsi di rimuoverlo con acqua per evitare che danneggi i componenti o la ver-
nice.
