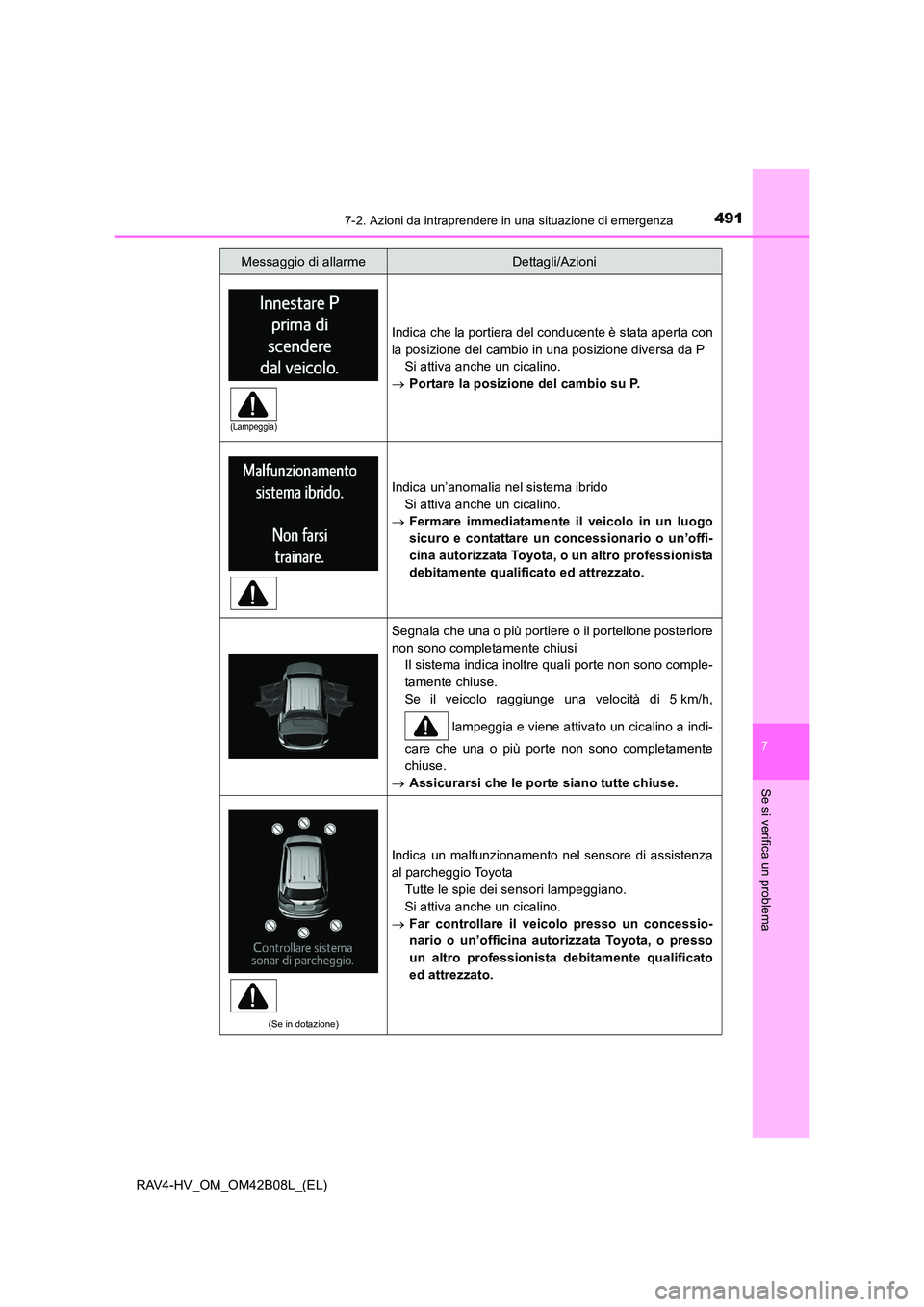

TOYOTA RAV4 HYBRID 2017 Manuale duso (in Italian)

4917-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica che la portiera del conducente è stata aperta con
la posizione del cambio in una posizione diversa da PSi attiva anche un cicalino.
→ Portare la posizione del cambio su P.
Indica un’anomalia nel sistema ibrido
Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Segnala che una o più portiere o il portellone posteriore
non sono completamente chiusi
Il sistema indica inoltre quali porte non sono comple-
tamente chiuse.
Se il veicolo raggiunge una velocità di 5 km/h,
lampeggia e viene attivato un cicalino a indi-
care che una o più porte non sono completamente
chiuse.
→ Assicurarsi che le porte siano tutte chiuse.
(Se in dotazione)
Indica un malfunzionamento nel sensore di assistenza
al parcheggio Toyota
Tutte le spie dei sensori lampeggiano.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)

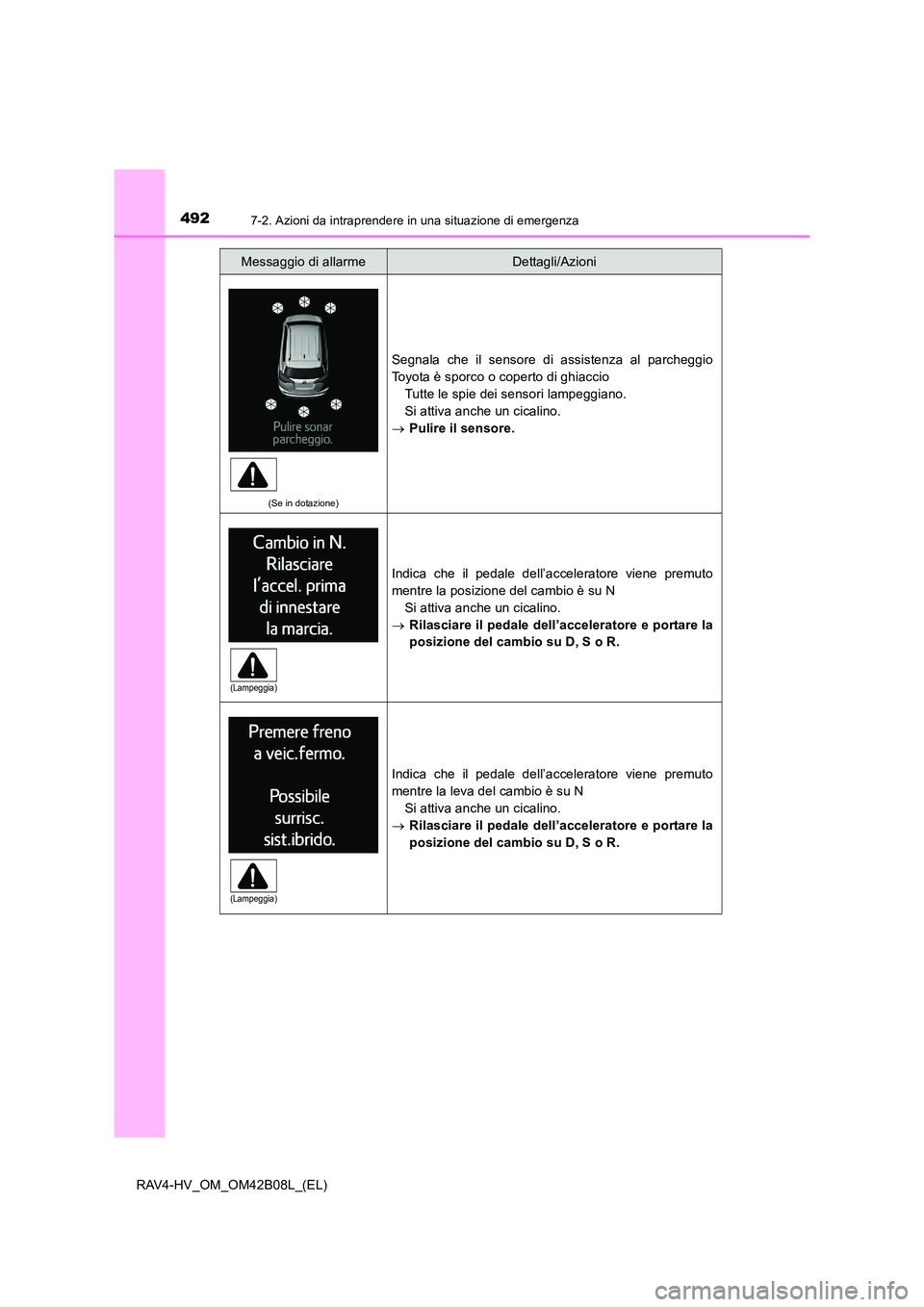

4927-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Segnala che il sensore di assistenza al parcheggio
Toyota è sporco o coperto di ghiaccioTutte le spie dei sensori lampeggiano.
Si attiva anche un cicalino.
→ Pulire il sensore.
Indica che il pedale dell’acceleratore viene premuto
mentre la posizione del cambio è su N
Si attiva anche un cicalino.
→ Rilasciare il pedale dell’acceleratore e portare la
posizione del cambio su D, S o R.
Indica che il pedale dell’acceleratore viene premuto
mentre la leva del cambio è su N
Si attiva anche un cicalino.
→ Rilasciare il pedale dell’acceleratore e portare la
posizione del cambio su D, S o R.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

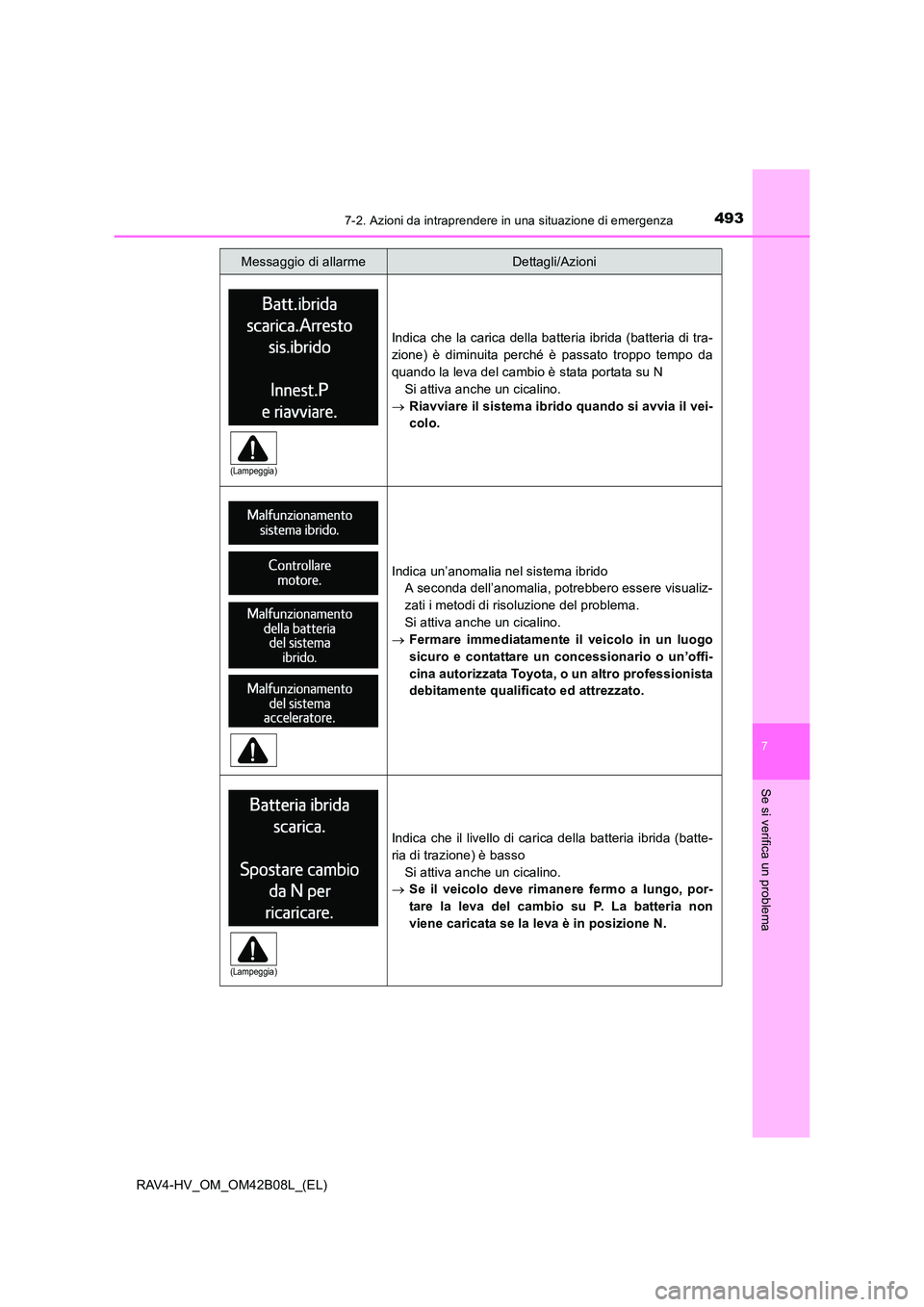

4937-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica che la carica della batteria ibrida (batteria di tra-
zione) è diminuita perché è passato troppo tempo da
quando la leva del cambio è stata portata su NSi attiva anche un cicalino.
→ Riavviare il sistema ibrido quando si avvia il vei-
colo.
Indica un’anomalia nel sistema ibrido
A seconda dell’anomalia, potrebbero essere visualiz-
zati i metodi di risoluzione del problema.
Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Indica che il livello di carica della batteria ibrida (batte-
ria di trazione) è basso
Si attiva anche un cicalino.
→ Se il veicolo deve rimanere fermo a lungo, por-
tare la leva del cambio su P. La batteria non
viene caricata se la leva è in posizione N.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

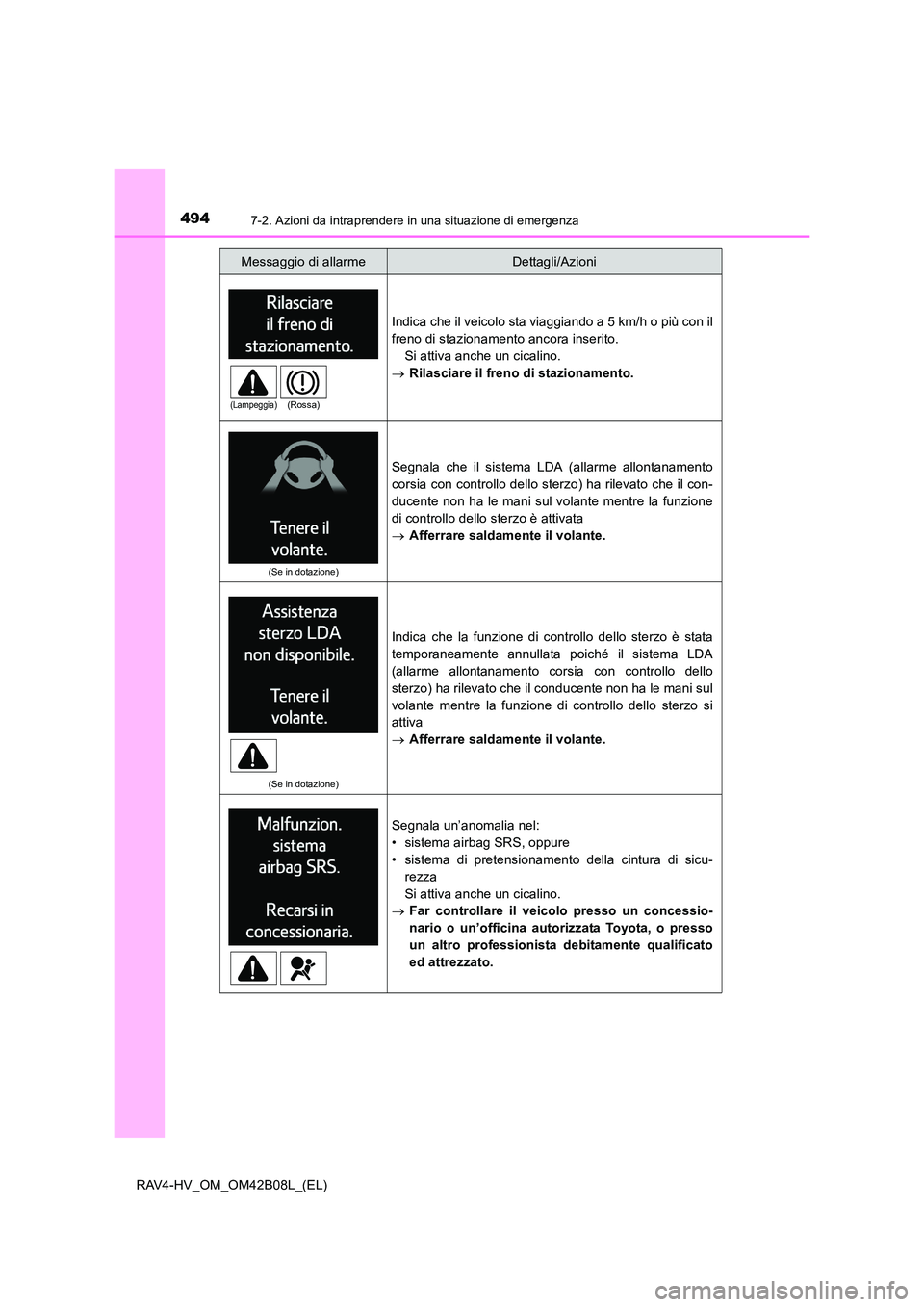

4947-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Indica che il veicolo sta viaggiando a 5 km/h o più con il
freno di stazionamento ancora inserito.Si attiva anche un cicalino.
→ Rilasciare il freno di stazionamento.
(Se in dotazione)
Segnala che il sistema LDA (allarme allontanamento
corsia con controllo dello sterzo) ha rilevato che il con-
ducente non ha le mani sul volante mentre la funzione
di controllo dello sterzo è attivata
→Afferrare saldamente il volante.
(Se in dotazione)
Indica che la funzione di controllo dello sterzo è stata
temporaneamente annullata poiché il sistema LDA
(allarme allontanamento corsia con controllo dello
sterzo) ha rilevato che il conducente non ha le mani sul
volante mentre la funzione di controllo dello sterzo si
attiva
→Afferrare saldamente il volante.
Segnala un’anomalia nel:
• sistema airbag SRS, oppure
• sistema di pretensionamento della cintura di sicu-
rezza
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)(Rossa)

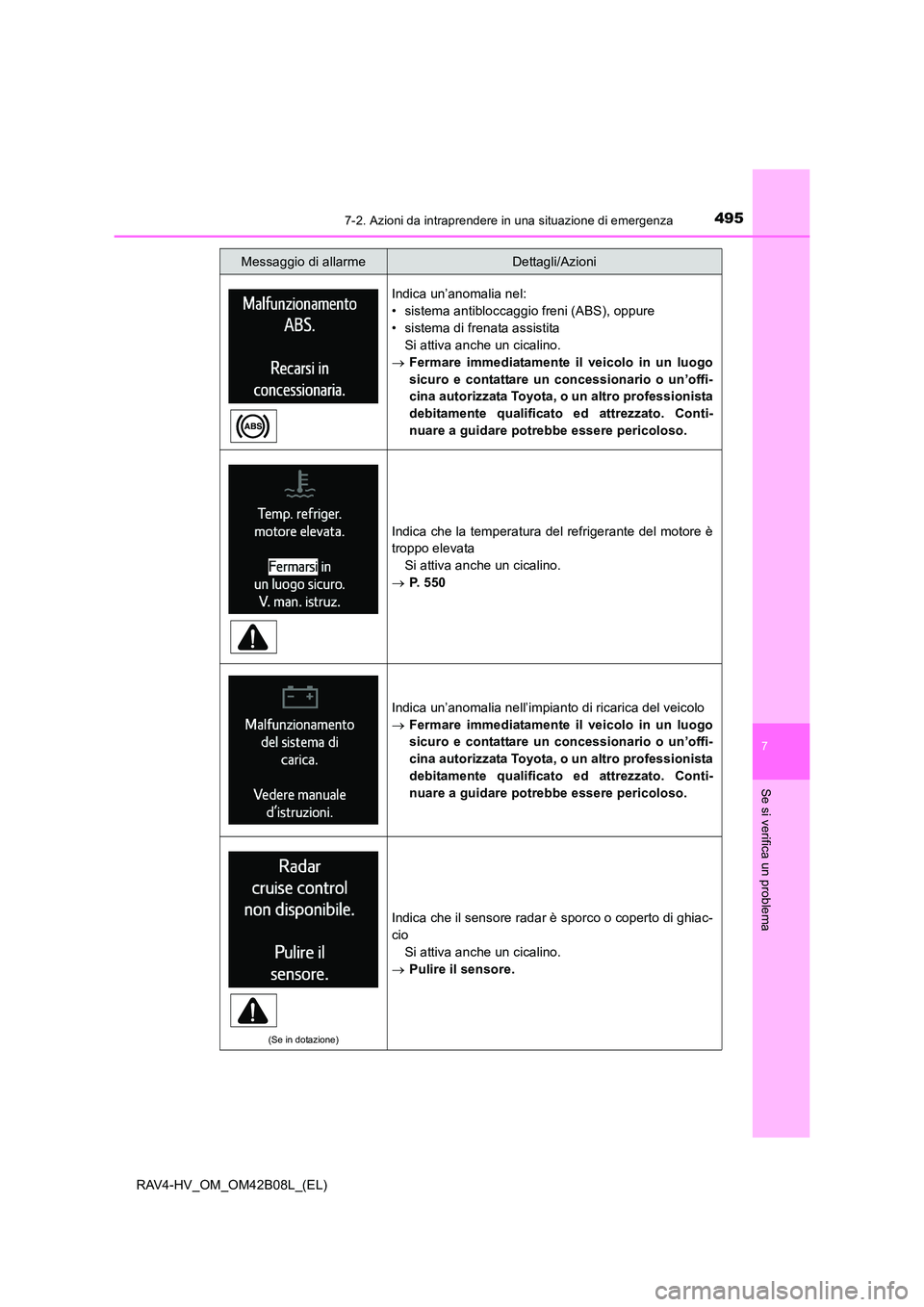

4957-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica un’anomalia nel:
• sistema antibloccaggio freni (ABS), oppure
• sistema di frenata assistitaSi attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato. Conti-
nuare a guidare potrebbe essere pericoloso.
Indica che la temperatura del refrigerante del motore è
troppo elevata
Si attiva anche un cicalino.
→ P. 5 5 0
Indica un’anomalia nell’impianto di ricarica del veicolo
→Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato. Conti-
nuare a guidare potrebbe essere pericoloso.
(Se in dotazione)
Indica che il sensore radar è sporco o coperto di ghiac-
cio
Si attiva anche un cicalino.
→ Pulire il sensore.
Messaggio di allarmeDettagli/Azioni

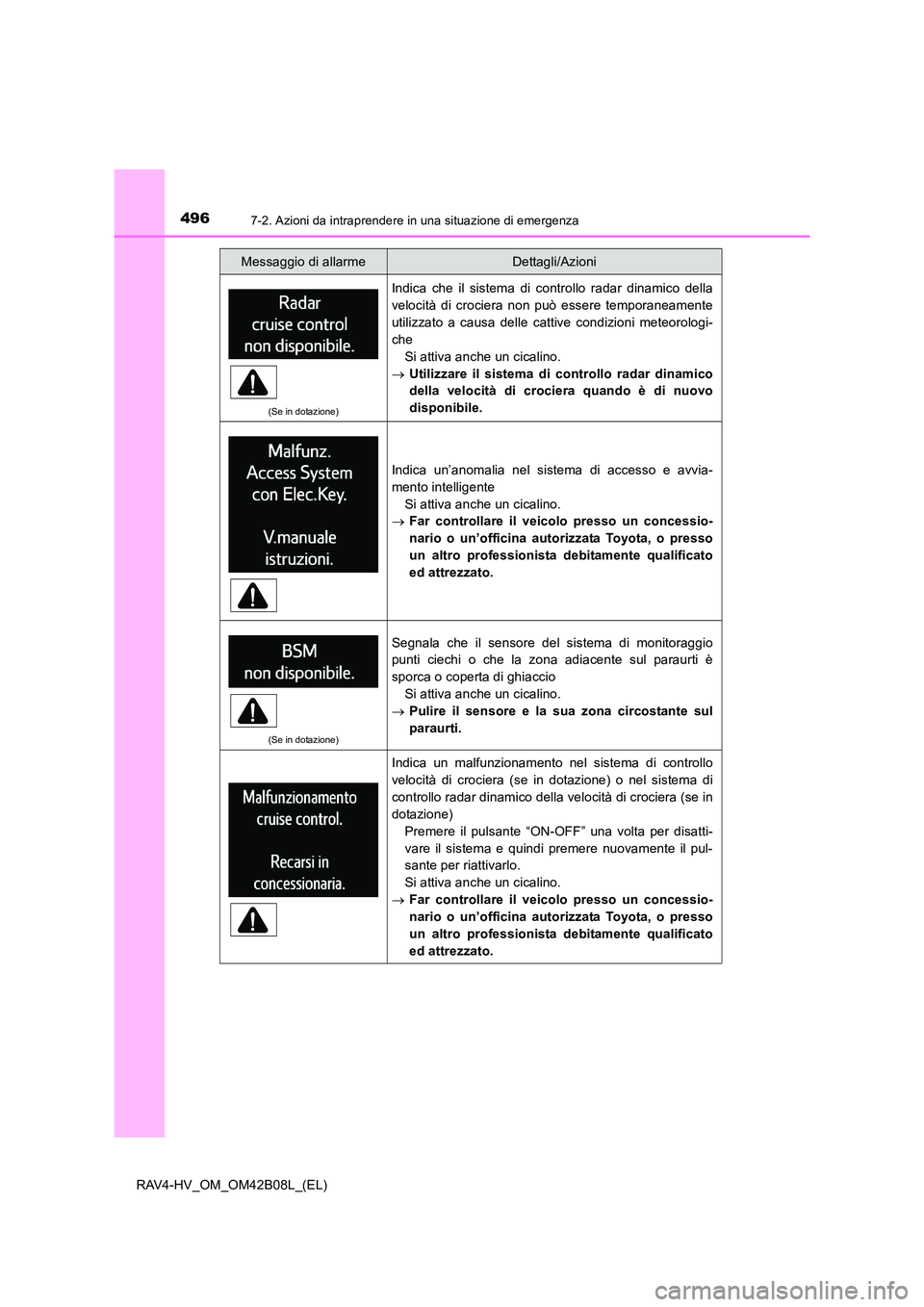

4967-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Indica che il sistema di controllo radar dinamico della
velocità di crociera non può essere temporaneamente
utilizzato a causa delle cattive condizioni meteorologi-
cheSi attiva anche un cicalino.
→ Utilizzare il sistema di controllo radar dinamico
della velocità di crociera quando è di nuovo
disponibile.
Indica un’anomalia nel sistema di accesso e avvia-
mento intelligente
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Segnala che il sensore del sistema di monitoraggio
punti ciechi o che la zona adiacente sul paraurti è
sporca o coperta di ghiaccio
Si attiva anche un cicalino.
→ Pulire il sensore e la sua zona circostante sul
paraurti.
Indica un malfunzionamento nel sistema di controllo
velocità di crociera (se in dotazione) o nel sistema di
controllo radar dinamico della velocità di crociera (se in
dotazione)
Premere il pulsante “ON-OFF” una volta per disatti-
vare il sistema e quindi premere nuovamente il pul-
sante per riattivarlo.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni

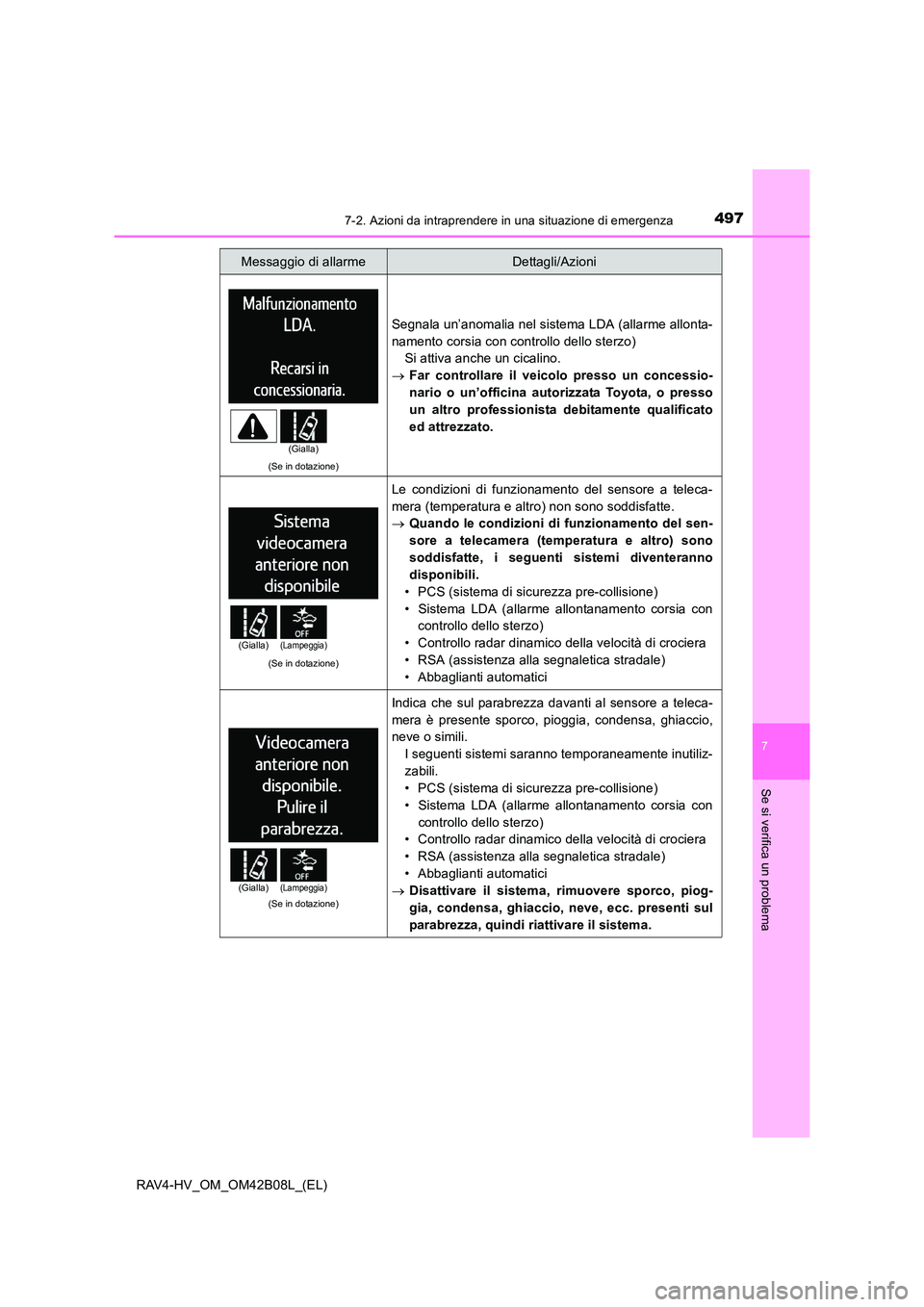

4977-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
(Se in dotazione)
Segnala un’anomalia nel sistema LDA (allarme allonta-
namento corsia con controllo dello sterzo)Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Le condizioni di funzionamento del sensore a teleca-
mera (temperatura e altro) non sono soddisfatte.
→ Quando le condizioni di funzionamento del sen-
sore a telecamera (temperatura e altro) sono
soddisfatte, i seguenti sistemi diventeranno
disponibili.
• PCS (sistema di sicurezza pre-collisione)
• Sistema LDA (allarme allontanamento corsia con controllo dello sterzo)
• Controllo radar dinamico della velocità di crociera
• RSA (assistenza alla segnaletica stradale)
• Abbaglianti automatici
(Se in dotazione)
Indica che sul parabrezza davanti al sensore a teleca-
mera è presente sporco, pioggia, condensa, ghiaccio,
neve o simili. I seguenti sistemi saranno temporaneamente inutiliz-
zabili.
• PCS (sistema di sicurezza pre-collisione)
• Sistema LDA (allarme allontanamento corsia concontrollo dello sterzo)
• Controllo radar dinamico della velocità di crociera
• RSA (assistenza alla segnaletica stradale)
• Abbaglianti automatici
→ Disattivare il sistema, rimuovere sporco, piog-
gia, condensa, ghiaccio, neve, ecc. presenti sul
parabrezza, quindi riattivare il sistema.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Gialla)(Lampeggia)
(Gialla)(Lampeggia)

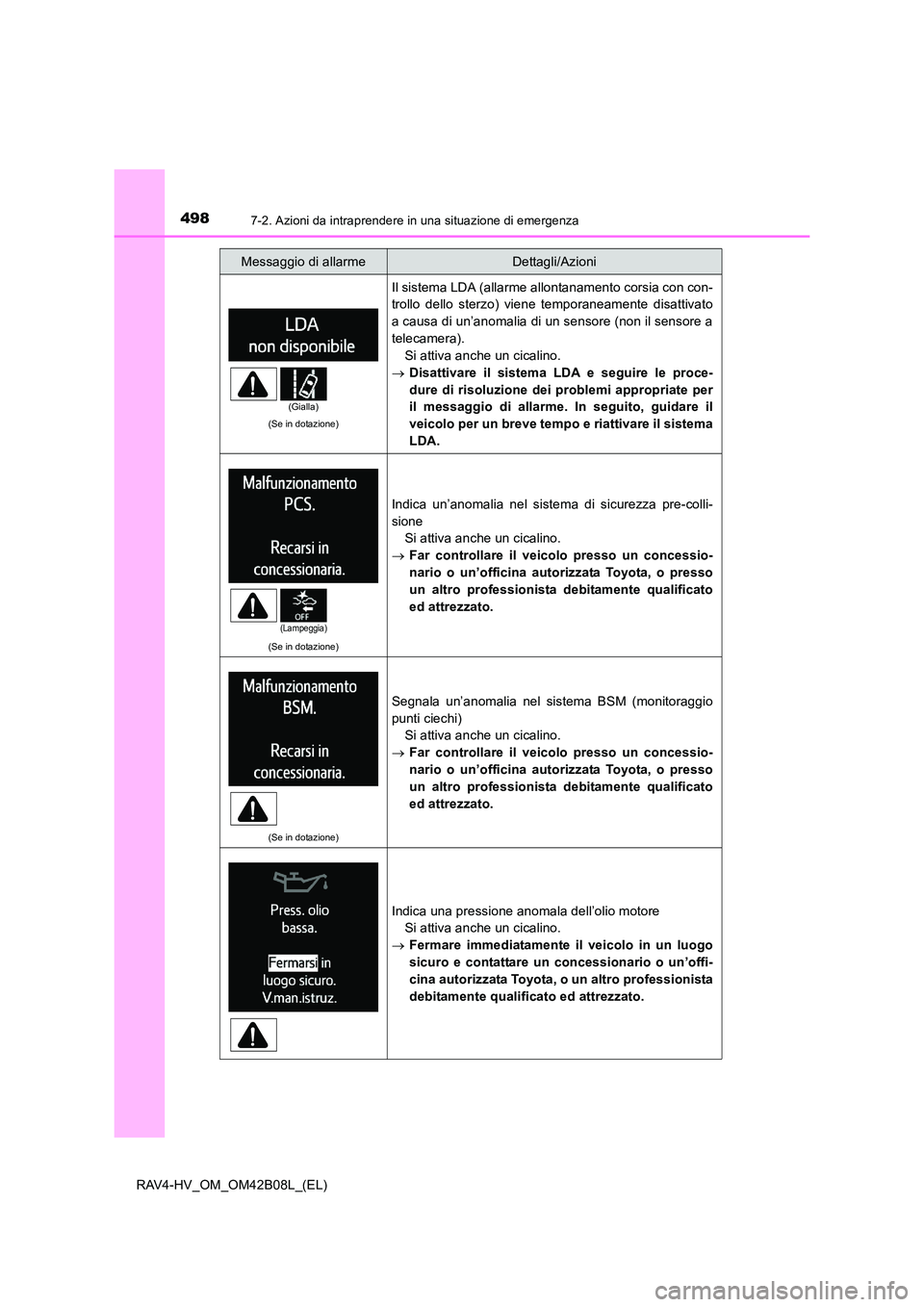

4987-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Il sistema LDA (allarme allontanamento corsia con con-
trollo dello sterzo) viene temporaneamente disattivato
a causa di un’anomalia di un sensore (non il sensore a
telecamera).Si attiva anche un cicalino.
→ Disattivare il sistema LDA e seguire le proce-
dure di risoluzione dei problemi appropriate per
il messaggio di allarme. In seguito, guidare il
veicolo per un breve tempo e riattivare il sistema
LDA.
(Se in dotazione)
Indica un’anomalia nel sistema di sicurezza pre-colli-
sione
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Segnala un’anomalia nel sistema BSM (monitoraggio
punti ciechi) Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Indica una pressione anomala dell’olio motore Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Lampeggia)

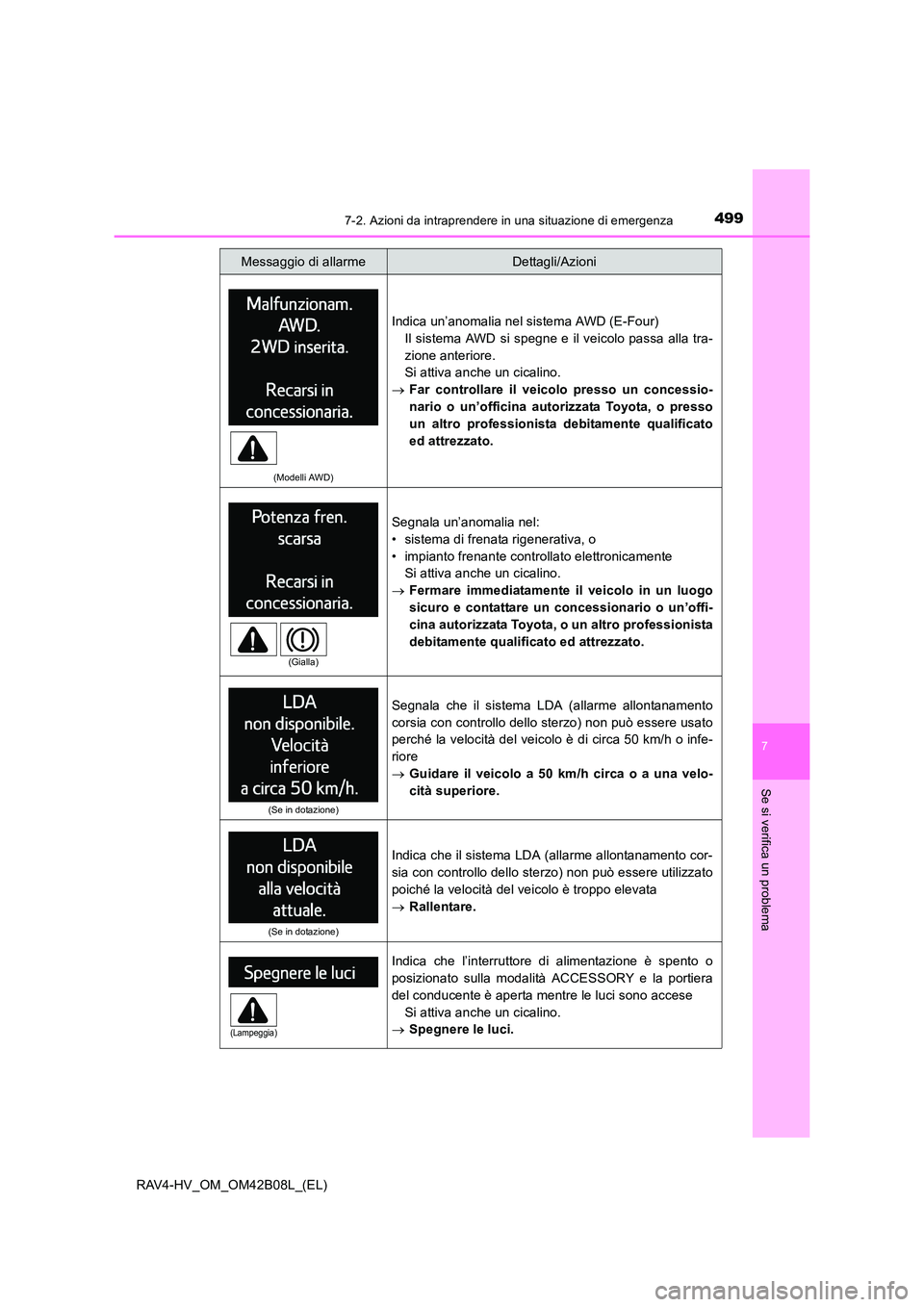

4997-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
(Modelli AWD)
Indica un’anomalia nel sistema AWD (E-Four)Il sistema AWD si spegne e il veicolo passa alla tra-
zione anteriore.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Segnala un’anomalia nel:
• sistema di frenata rigenerativa, o
• impianto frenante controllato elettronicamente Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
(Se in dotazione)
Segnala che il sistema LDA (allarme allontanamento
corsia con controllo dello sterzo) non può essere usato
perché la velocità del veicolo è di circa 50 km/h o infe-
riore
→Guidare il veicolo a 50 km/h circa o a una velo-
cità superiore.
(Se in dotazione)
Indica che il sistema LDA (allarme allontanamento cor-
sia con controllo dello sterzo) non può essere utilizzato
poiché la velocità del veicolo è troppo elevata
→Rallentare.
Indica che l’interruttore di alimentazione è spento o
posizionato sulla modalità ACCESSORY e la portiera
del conducente è aperta mentre le luci sono accese
Si attiva anche un cicalino.
→ Spegnere le luci.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Lampeggia)

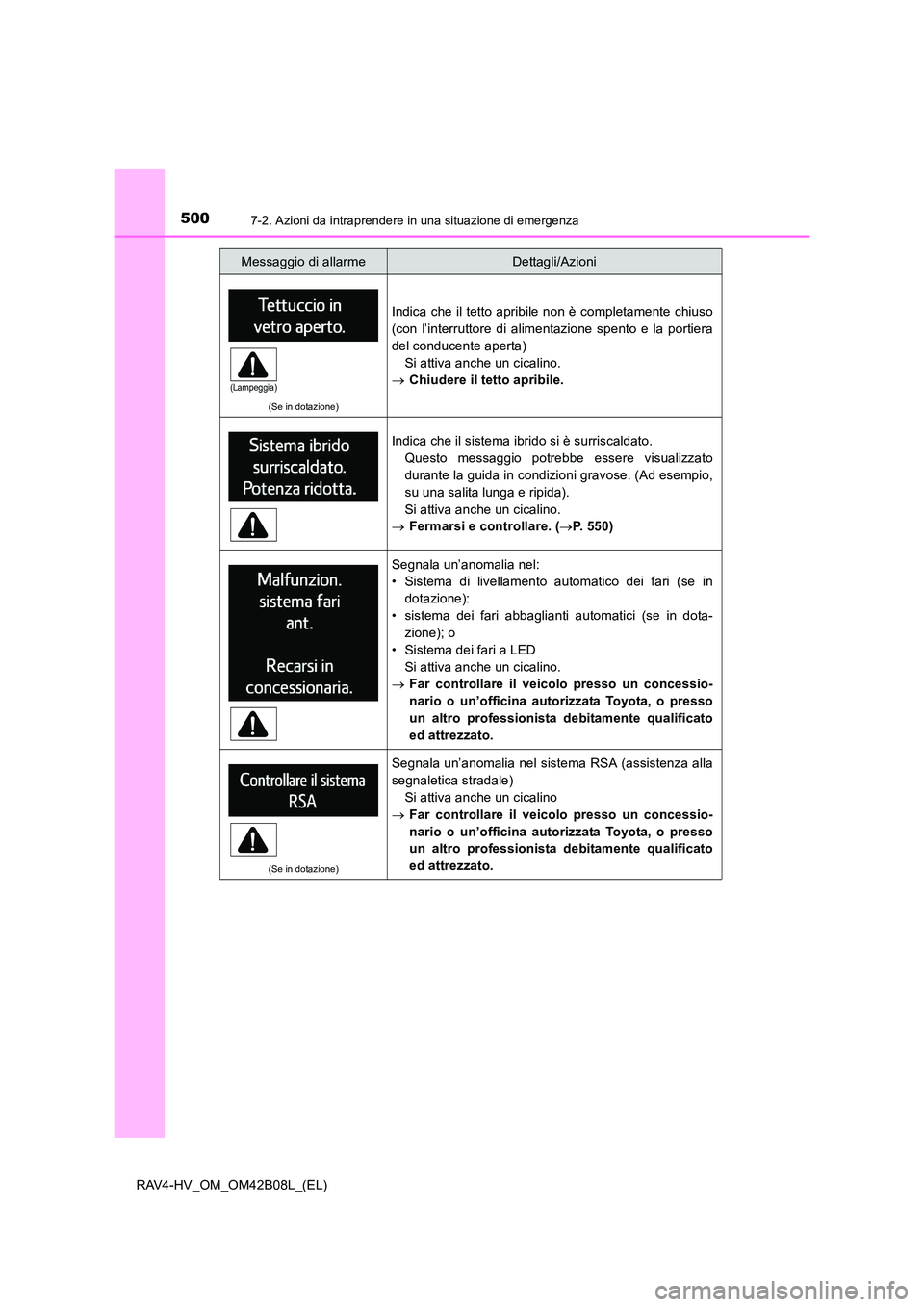

5007-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Indica che il tetto apribile non è completamente chiuso
(con l’interruttore di alimentazione spento e la portiera
del conducente aperta)Si attiva anche un cicalino.
→ Chiudere il tetto apribile.
Indica che il sistema ibrido si è surriscaldato.
Questo messaggio potrebbe essere visualizzato
durante la guida in condizioni gravose. (Ad esempio,
su una salita lunga e ripida).
Si attiva anche un cicalino.
→ Fermarsi e controllare. ( →P. 550)
Segnala un’anomalia nel:
• Sistema di livellamento automatico dei fari (se in
dotazione):
• sistema dei fari abbaglianti automatici (se in dota- zione); o
• Sistema dei fari a LED Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Segnala un’anomalia nel sistema RSA (assistenza alla
segnaletica stradale) Si attiva anche un cicalino
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
