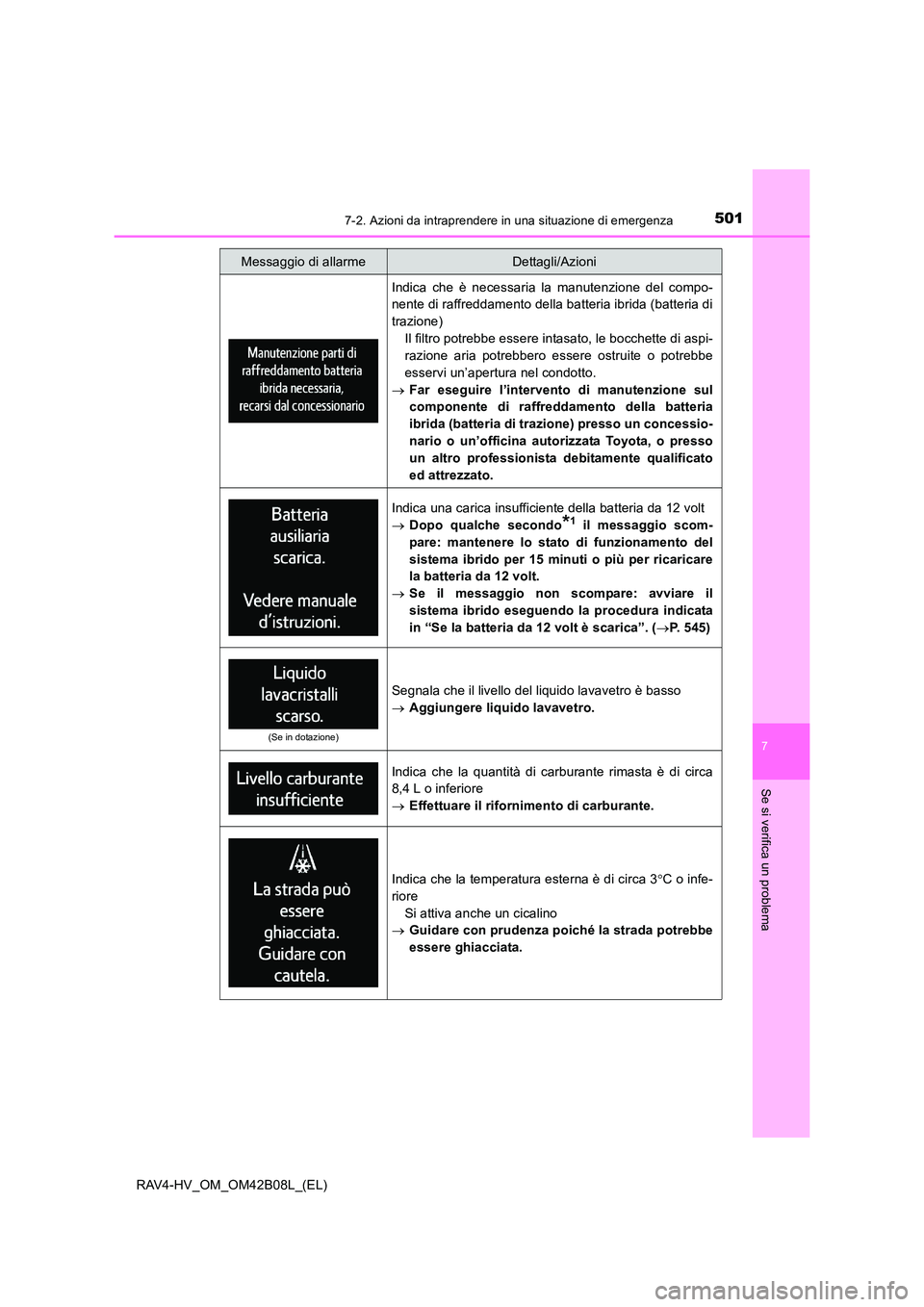

5017-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica che è necessaria la manutenzione del compo-
nente di raffreddamento della batteria ibrida (batteria di
trazione)Il filtro potrebbe essere intasato, le bocchette di aspi-
razione aria potrebbero essere ostruite o potrebbe
esservi un’apertura nel condotto.
→ Far eseguire l’intervento di manutenzione sul
componente di raffreddamento della batteria
ibrida (batteria di trazione) presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Indica una carica insufficiente della batteria da 12 volt
→ Dopo qualche secondo
*1 il messaggio scom-
pare: mantenere lo stato di funzionamento del
sistema ibrido per 15 minuti o più per ricaricare
la batteria da 12 volt.
→ Se il messaggio non scompare: avviare il
sistema ibrido eseguendo la procedura indicata
in “Se la batteria da 12 volt è scarica”. ( →P. 545)
(Se in dotazione)
Segnala che il livello del liquido lavavetro è basso
→ Aggiungere liquido lavavetro.
Indica che la quantità di carburante rimasta è di circa
8,4 L o inferiore
→Effettuare il rifornimento di carburante.
Indica che la temperatura esterna è di circa 3 °C o infe-
riore Si attiva anche un cicalino
→ Guidare con prudenza poiché la strada potrebbe
essere ghiacciata.
Messaggio di allarmeDettagli/Azioni

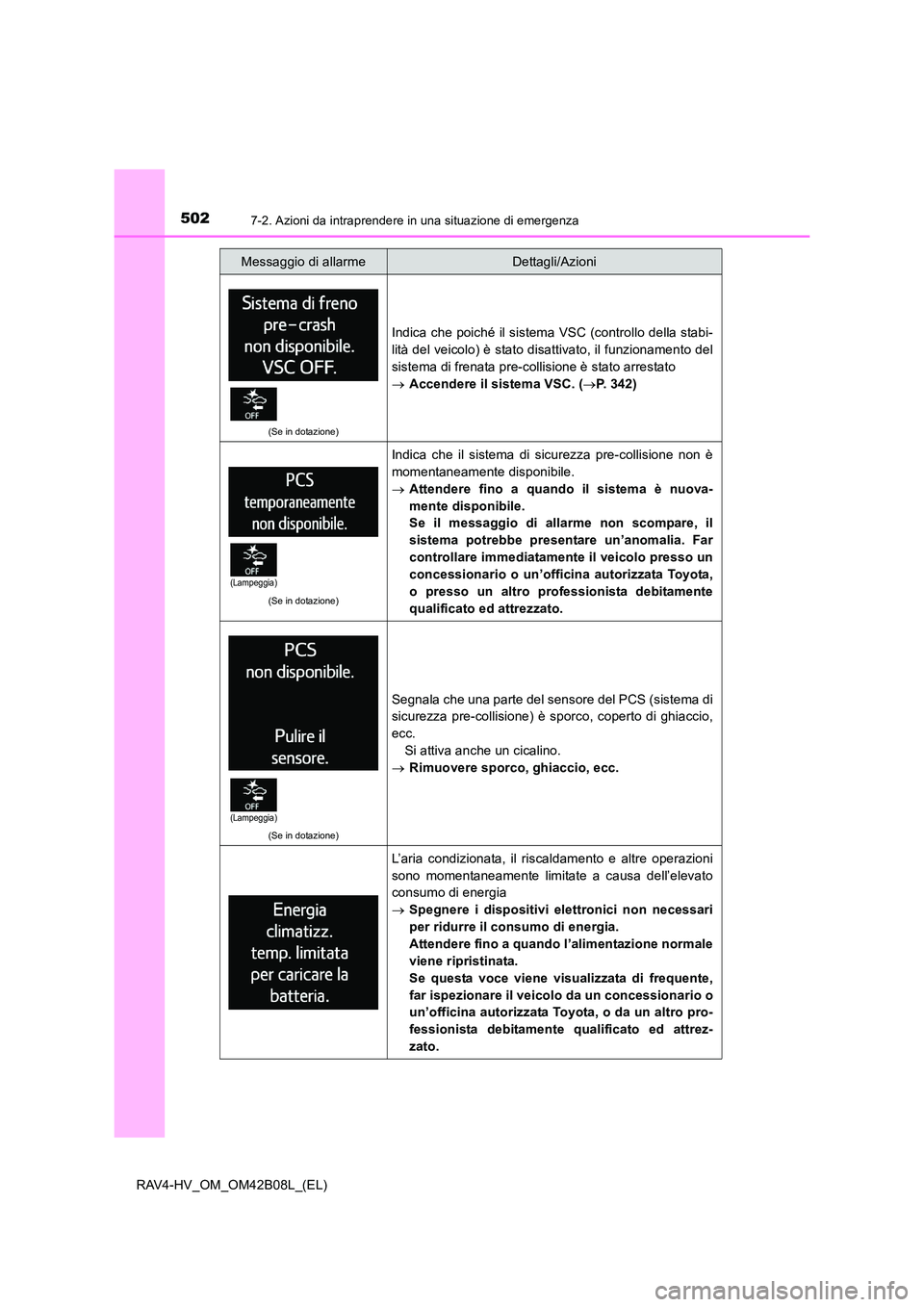

5027-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Indica che poiché il sistema VSC (controllo della stabi-
lità del veicolo) è stato disattivato, il funzionamento del
sistema di frenata pre-collisione è stato arrestato
→Accendere il sistema VSC. ( →P. 342)
(Se in dotazione)
Indica che il sistema di sicurezza pre-collisione non è
momentaneamente disponibile.
→ Attendere fino a quando il sistema è nuova-
mente disponibile.
Se il messaggio di allarme non scompare, il
sistema potrebbe presentare un’anomalia. Far
controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota,
o presso un altro professionista debitamente
qualificato ed attrezzato.
(Se in dotazione)
Segnala che una parte del sensore del PCS (sistema di
sicurezza pre-collisione) è sporco, coperto di ghiaccio,
ecc.
Si attiva anche un cicalino.
→ Rimuovere sporco, ghiaccio, ecc.
L’aria condizionata, il riscaldamento e altre operazioni
sono momentaneamente limitate a causa dell’elevato
consumo di energia
→Spegnere i dispositivi elettronici non necessari
per ridurre il consumo di energia.
Attendere fino a quando l’alimentazione normale
viene ripristinata.
Se questa voce viene visualizzata di frequente,
far ispezionare il veicolo da un concessionario o
un’officina autorizzata Toyota, o da un altro pro-
fessionista debitamente qualificato ed attrez-
zato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

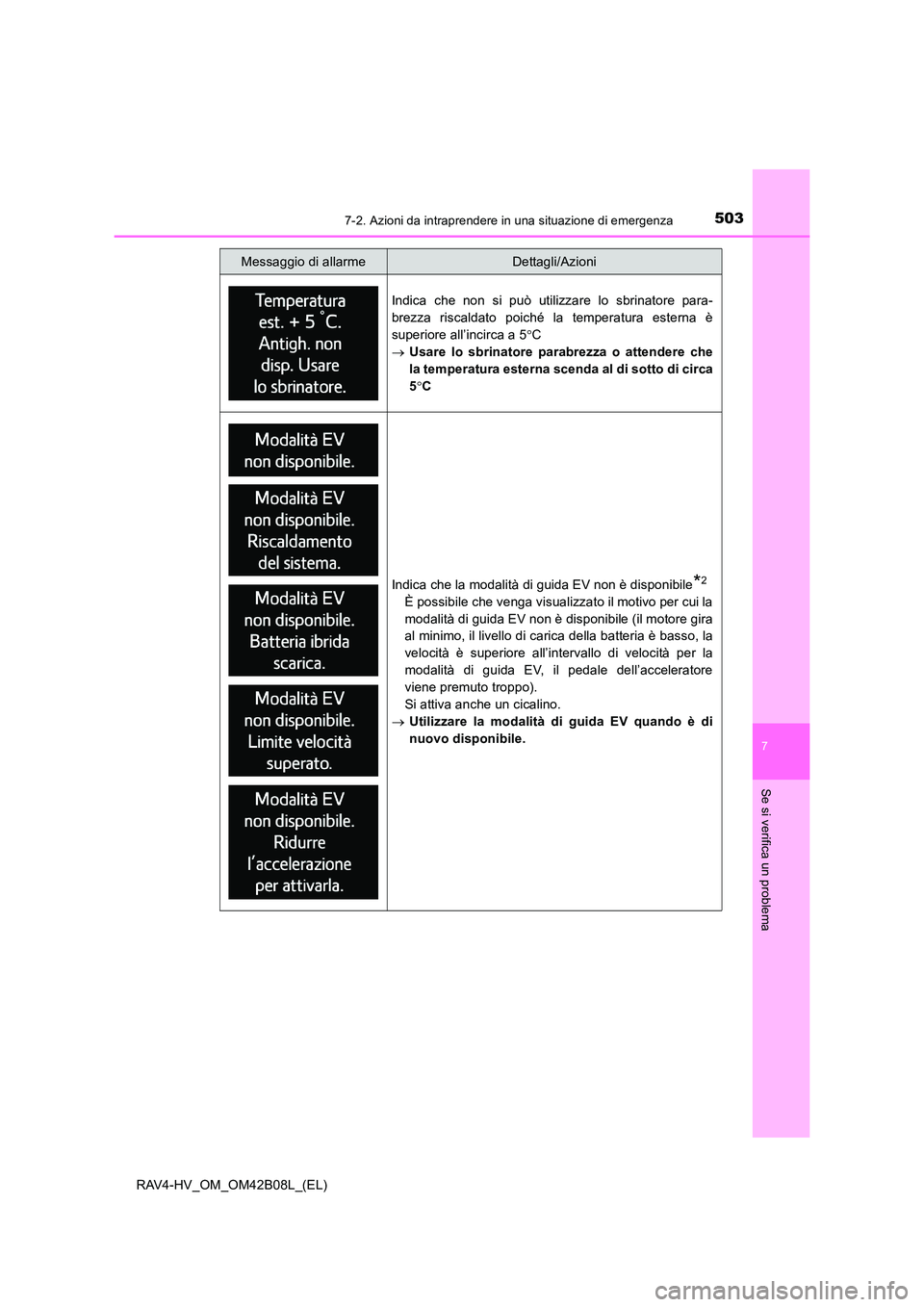

5037-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica che non si può utilizzare lo sbrinatore para-
brezza riscaldato poiché la temperatura esterna è
superiore all’incirca a 5°C
→ Usare lo sbrinatore parabrezza o attendere che
la temperatura esterna scenda al di sotto di circa
5°C
Indica che la modalità di guida EV non è disponibile*2
È possibile che venga visualizzato il motivo per cui la
modalità di guida EV non è disponibile (il motore gira
al minimo, il livello di carica della batteria è basso, la
velocità è superiore all’intervallo di velocità per la
modalità di guida EV, il pedale dell’acceleratore
viene premuto troppo).
Si attiva anche un cicalino.
→ Utilizzare la modalità di guida EV quando è di
nuovo disponibile.
Messaggio di allarmeDettagli/Azioni

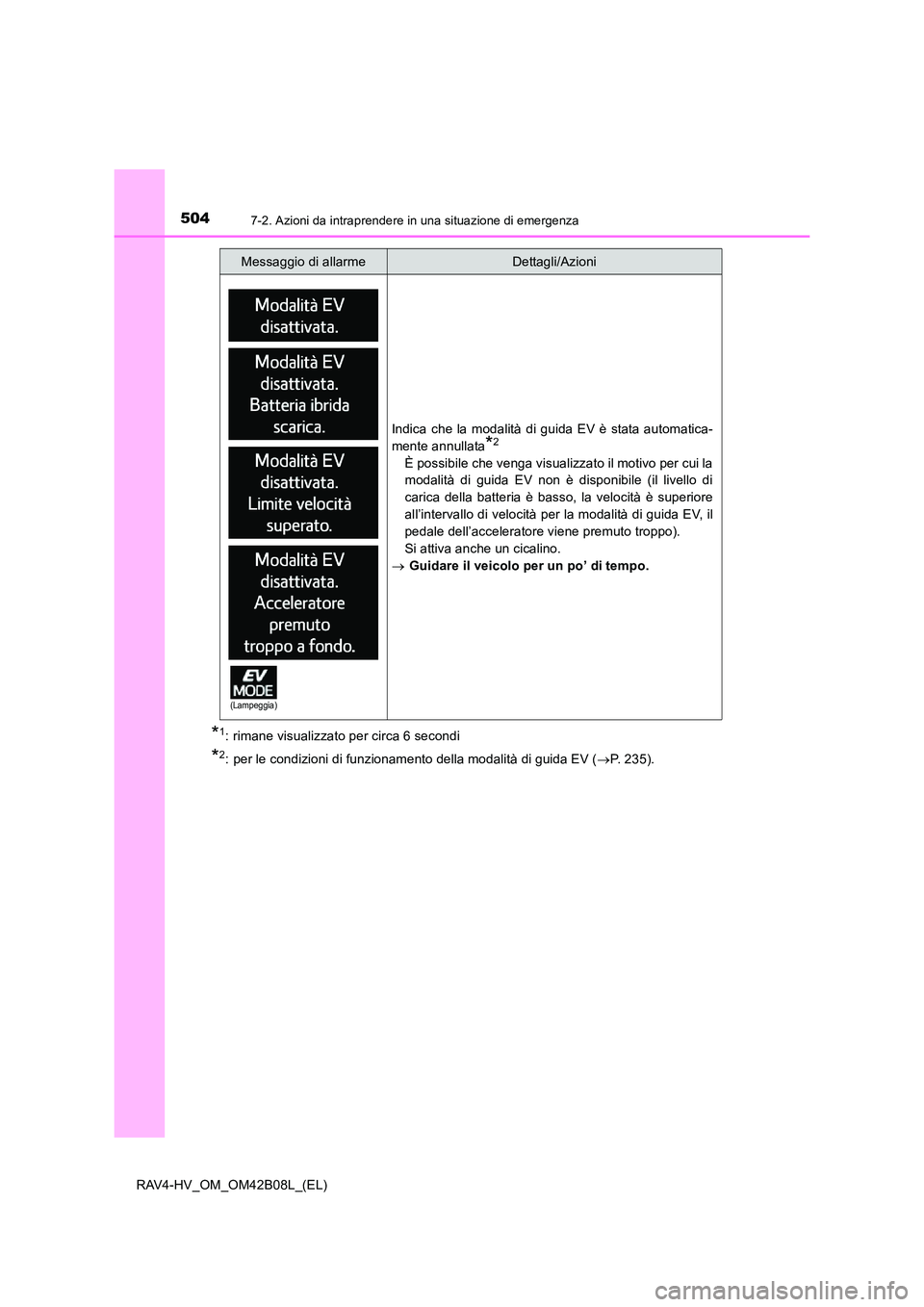

5047-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
*1: rimane visualizzato per circa 6 secondi
*2: per le condizioni di funzionamento della modalità di guida EV (→P. 235).
Indica che la modalità di guida EV è stata automatica-
mente annullata
*2
È possibile che venga visualizzato il motivo per cui la
modalità di guida EV non è disponibile (il livello di
carica della batteria è basso, la velocità è superiore
all’intervallo di velocità per la modalità di guida EV, il
pedale dell’acceleratore viene premuto troppo).
Si attiva anche un cicalino.
→ Guidare il veicolo per un po’ di tempo.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)

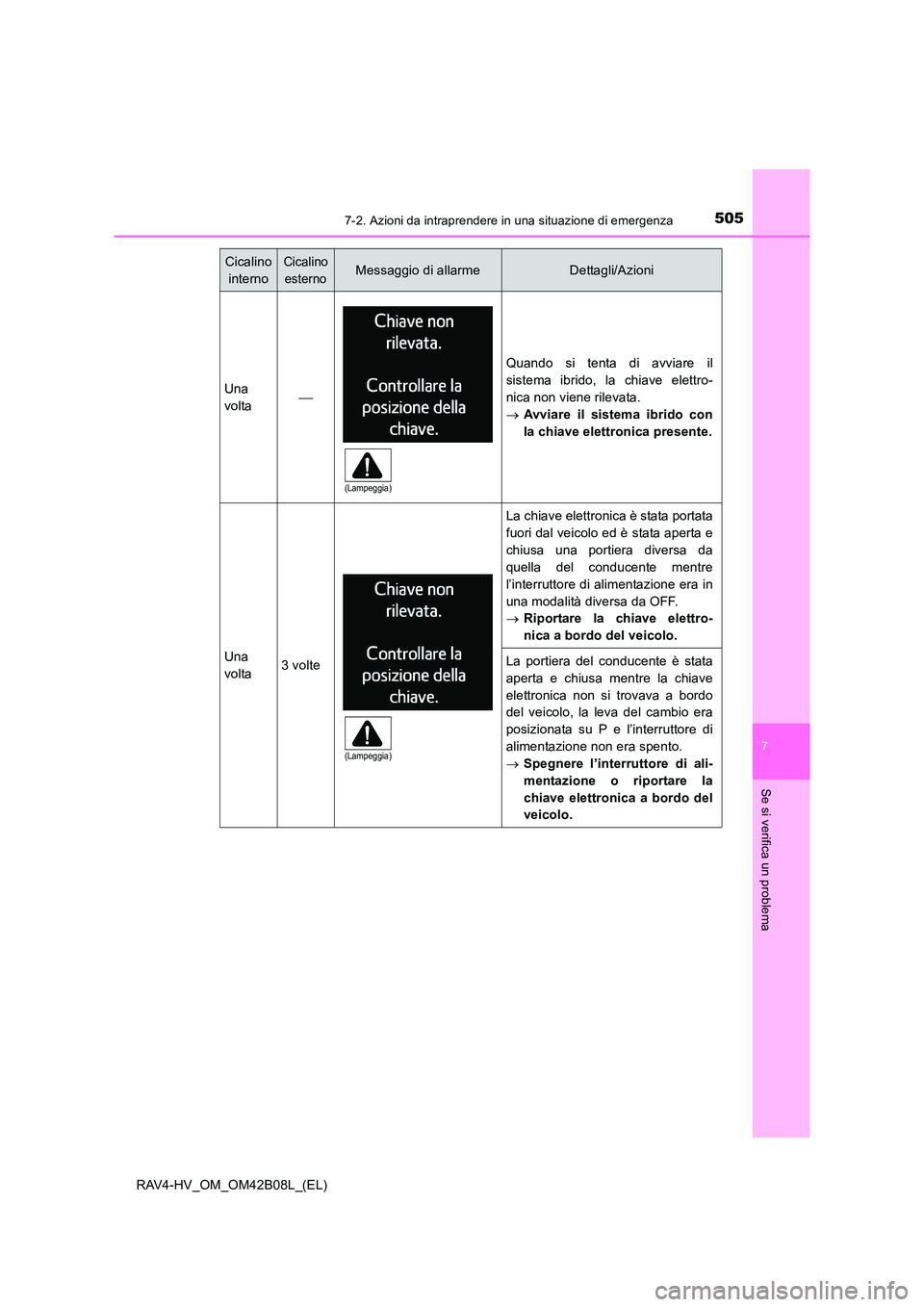

5057-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Cicalino internoCicalino esternoMessaggio di allarmeDettagli/Azioni
Una
volta
Quando si tenta di avviare il
sistema ibrido, la chiave elettro-
nica non viene rilevata.
→ Avviare il sistema ibrido con
la chiave elettronica presente.
Una
volta3 volte
La chiave elettronica è stata portata
fuori dal veicolo ed è stata aperta e
chiusa una portiera diversa da
quella del conducente mentre
l’interruttore di alimentazione era in
una modalità diversa da OFF.
→Riportare la chiave elettro-
nica a bordo del veicolo.
La portiera del conducente è stata
aperta e chiusa mentre la chiave
elettronica non si trovava a bordo
del veicolo, la leva del cambio era
posizionata su P e l’interruttore di
alimentazione non era spento.
→Spegnere l’interruttore di ali-
mentazione o riportare la
chiave elettronica a bordo del
veicolo.
(Lampeggia)
(Lampeggia)

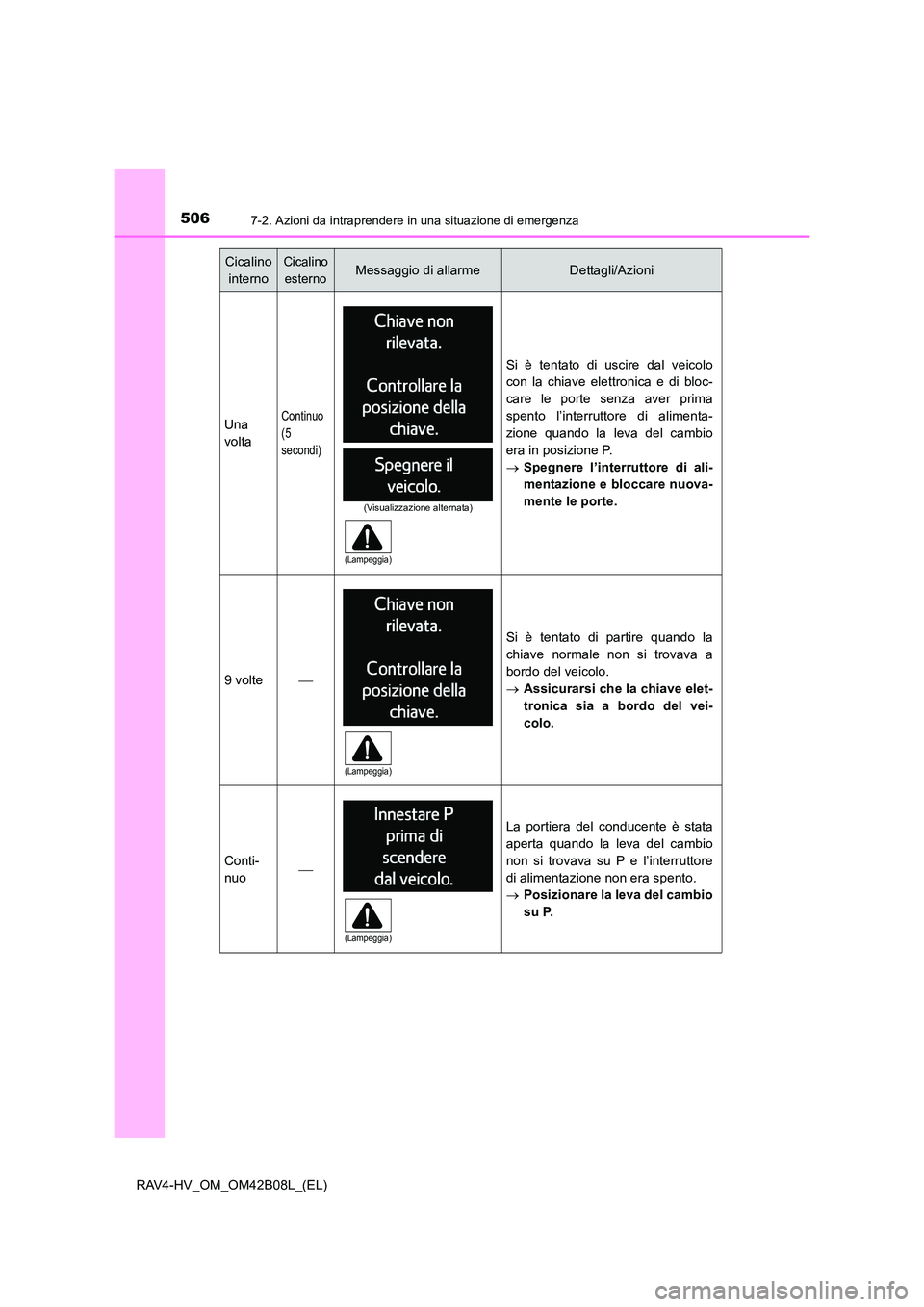

5067-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Una
voltaContinuo
(5
secondi)
Si è tentato di uscire dal veicolo
con la chiave elettronica e di bloc-
care le porte senza aver prima
spento l’interruttore di alimenta-
zione quando la leva del cambio
era in posizione P.
→Spegnere l’interruttore di ali-
mentazione e bloccare nuova-
mente le porte.
9 volte
Si è tentato di partire quando la
chiave normale non si trovava a
bordo del veicolo.
→Assicurarsi che la chiave elet-
tronica sia a bordo del vei-
colo.
Conti-
nuo
La portiera del conducente è stata
aperta quando la leva del cambio
non si trovava su P e l’interruttore
di alimentazione non era spento.
→Posizionare la leva del cambio
su P.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Visualizzazione alternata)
(Lampeggia)
(Lampeggia)
(Lampeggia)

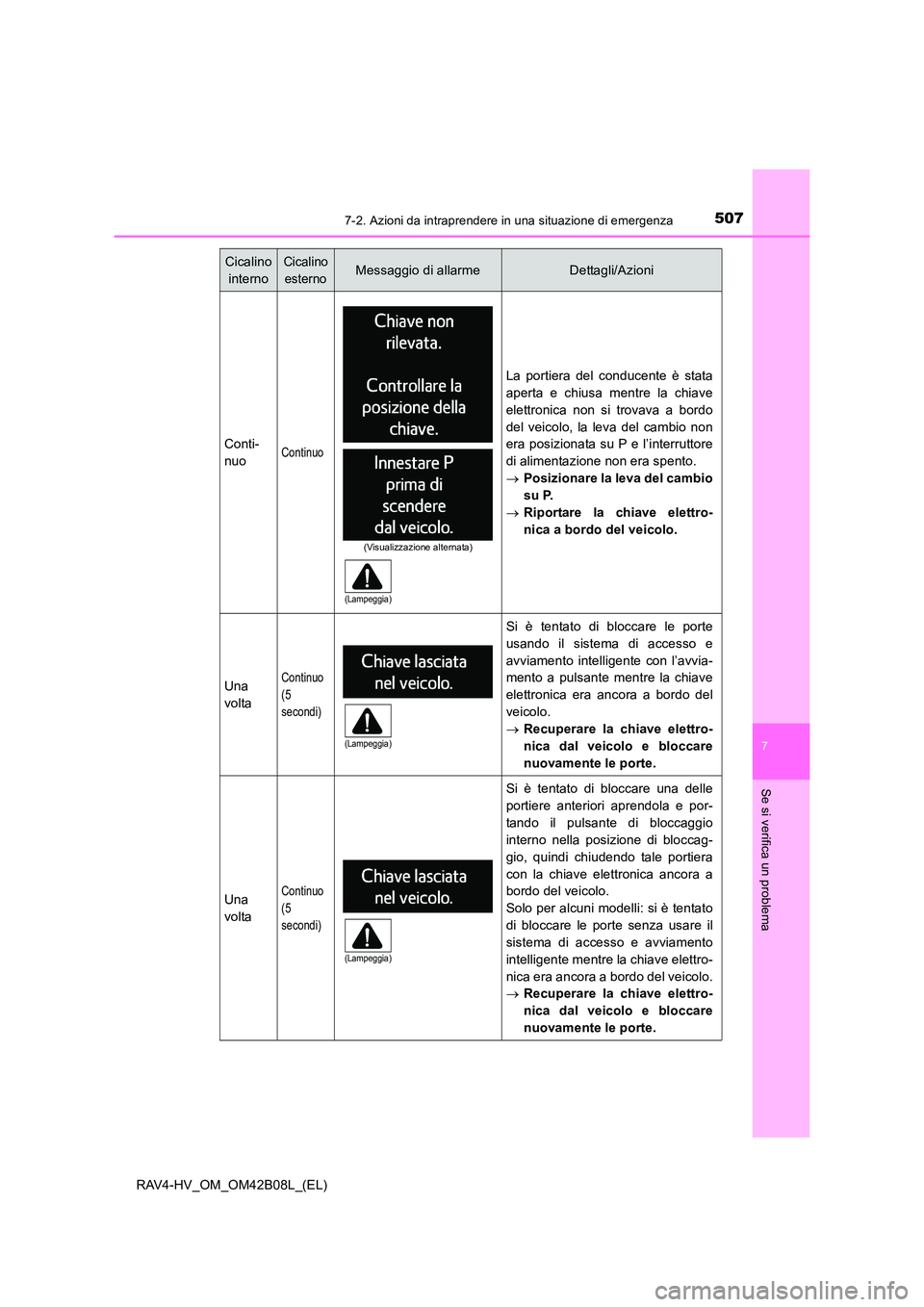

5077-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Conti-
nuoContinuo
La portiera del conducente è stata
aperta e chiusa mentre la chiave
elettronica non si trovava a bordo
del veicolo, la leva del cambio non
era posizionata su P e l’interruttore
di alimentazione non era spento.
→Posizionare la leva del cambio
su P.
→ Riportare la chiave elettro-
nica a bordo del veicolo.
Una
voltaContinuo
(5
secondi)
Si è tentato di bloccare le porte
usando il sistema di accesso e
avviamento intelligente con l’avvia-
mento a pulsante mentre la chiave
elettronica era ancora a bordo del
veicolo.
→Recuperare la chiave elettro-
nica dal veicolo e bloccare
nuovamente le porte.
Una
voltaContinuo
(5
secondi)
Si è tentato di bloccare una delle
portiere anteriori aprendola e por-
tando il pulsante di bloccaggio
interno nella posizione di bloccag-
gio, quindi chiudendo tale portiera
con la chiave elettronica ancora a
bordo del veicolo.
Solo per alcuni modelli: si è tentato
di bloccare le porte senza usare il
sistema di accesso e avviamento
intelligente mentre la chiave elettro-
nica era ancora a bordo del veicolo.
→Recuperare la chiave elettro-
nica dal veicolo e bloccare
nuovamente le porte.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Visualizzazione alternata)
(Lampeggia)
(Lampeggia)
(Lampeggia)

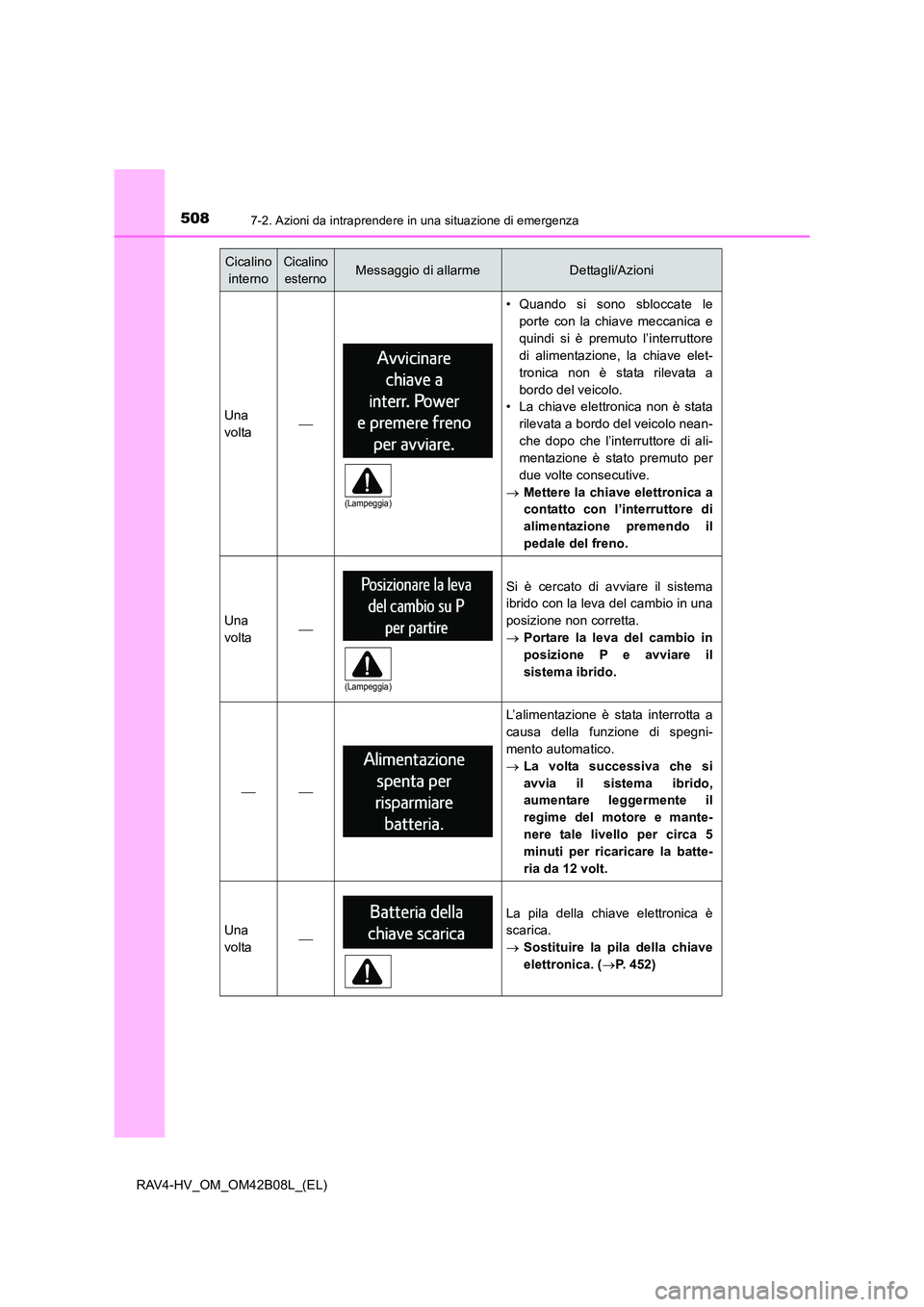

5087-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Una
volta
• Quando si sono sbloccate leporte con la chiave meccanica e
quindi si è premuto l’interruttore
di alimentazione, la chiave elet-
tronica non è stata rilevata a
bordo del veicolo.
• La chiave elettronica non è stata
rilevata a bordo del veicolo nean-
che dopo che l’interruttore di ali-
mentazione è stato premuto per
due volte consecutive.
→ Mettere la chiave elettronica a
contatto con l’interruttore di
alimentazione premendo il
pedale del freno.
Una
volta
Si è cercato di avviare il sistema
ibrido con la leva del cambio in una
posizione non corretta.
→Portare la leva del cambio in
posizione P e avviare il
sistema ibrido.

L’alimentazione è stata interrotta a
causa della funzione di spegni-
mento automatico.
→La volta successiva che si
avvia il sistema ibrido,
aumentare leggermente il
regime del motore e mante-
nere tale livello per circa 5
minuti per ricaricare la batte-
ria da 12 volt.
Una
volta
La pila della chiave elettronica è
scarica.
→Sostituire la pila della chiave
elettronica. ( →P. 452)
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

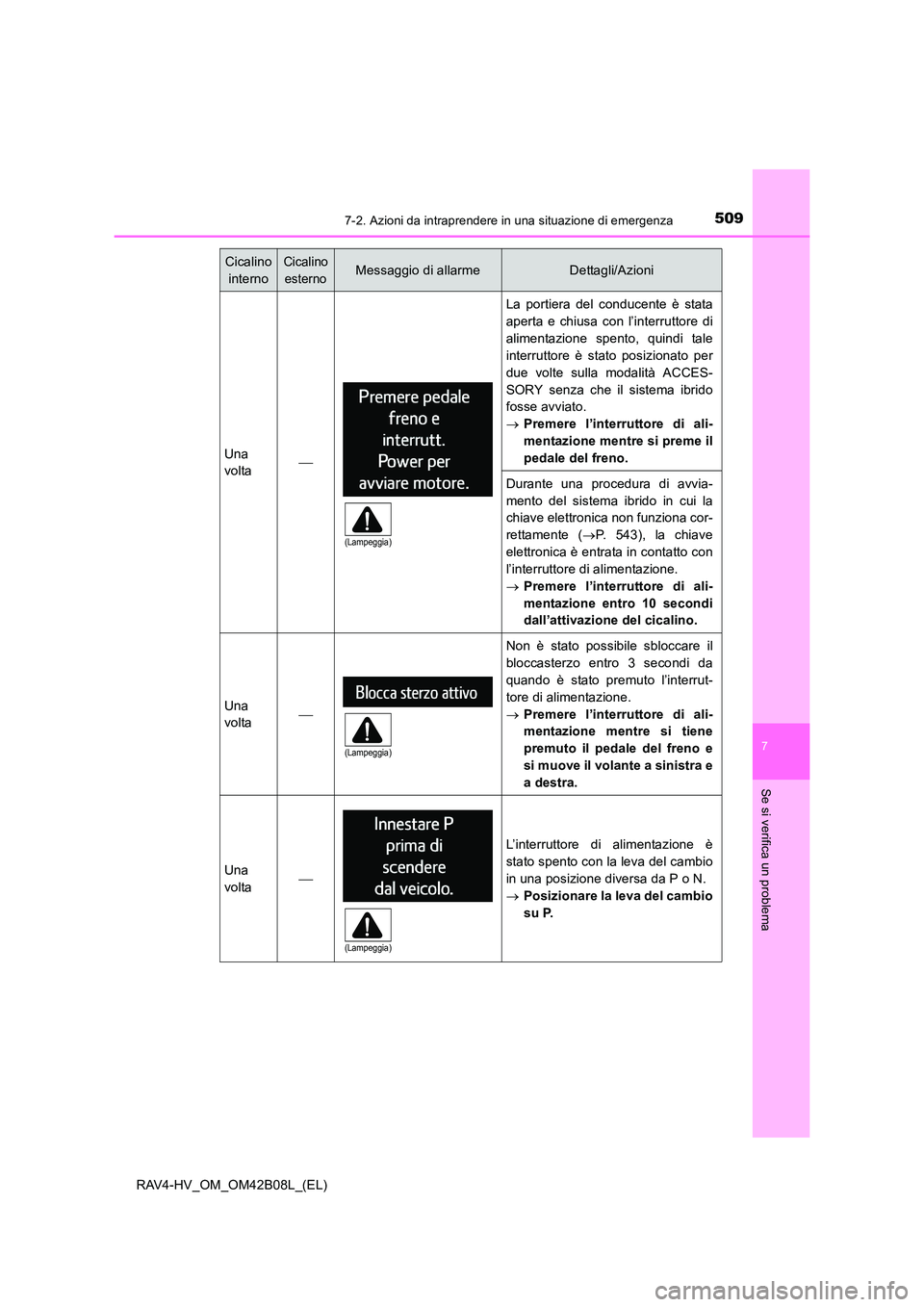

5097-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Una
volta
La portiera del conducente è stata
aperta e chiusa con l’interruttore di
alimentazione spento, quindi tale
interruttore è stato posizionato per
due volte sulla modalità ACCES-
SORY senza che il sistema ibrido
fosse avviato.
→Premere l’interruttore di ali-
mentazione mentre si preme il
pedale del freno.
Durante una procedura di avvia-
mento del sistema ibrido in cui la
chiave elettronica non funziona cor-
rettamente ( →P. 543), la chiave
elettronica è entrata in contatto con
l’interruttore di alimentazione.
→ Premere l’interruttore di ali-
mentazione entro 10 secondi
dall’attivazione del cicalino.
Una
volta
Non è stato possibile sbloccare il
bloccasterzo entro 3 secondi da
quando è stato premuto l’interrut-
tore di alimentazione.
→Premere l’interruttore di ali-
mentazione mentre si tiene
premuto il pedale del freno e
si muove il volante a sinistra e
a destra.
Una
volta
L’interruttore di alimentazione è
stato spento con la leva del cambio
in una posizione diversa da P o N.
→Posizionare la leva del cambio
su P.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)
(Lampeggia)

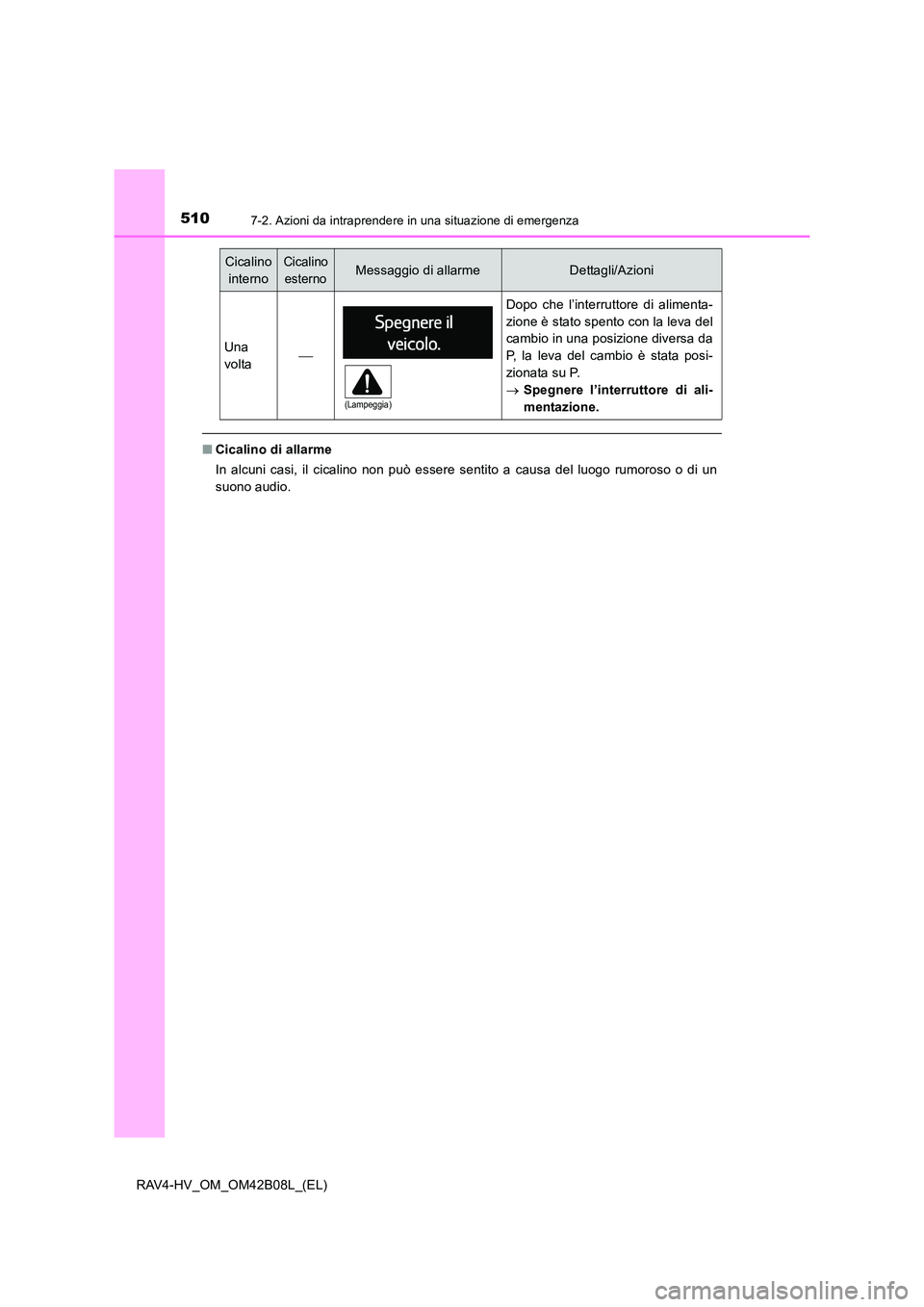

5107-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
■Cicalino di allarme
In alcuni casi, il cicalino non può essere sentito a causa del luogo rumoroso o di un
suono audio.
Una
volta
Dopo che l’interruttore di alimenta-
zione è stato spento con la leva del
cambio in una posizione diversa da
P, la leva del cambio è stata posi-
zionata su P.
→ Spegnere l’interruttore di ali-
mentazione.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Lampeggia)
