TOYOTA RAV4 HYBRID 2017 Manuel du propriétaire (in French)

RAV4-HV_OM_OM42B03D_(D)

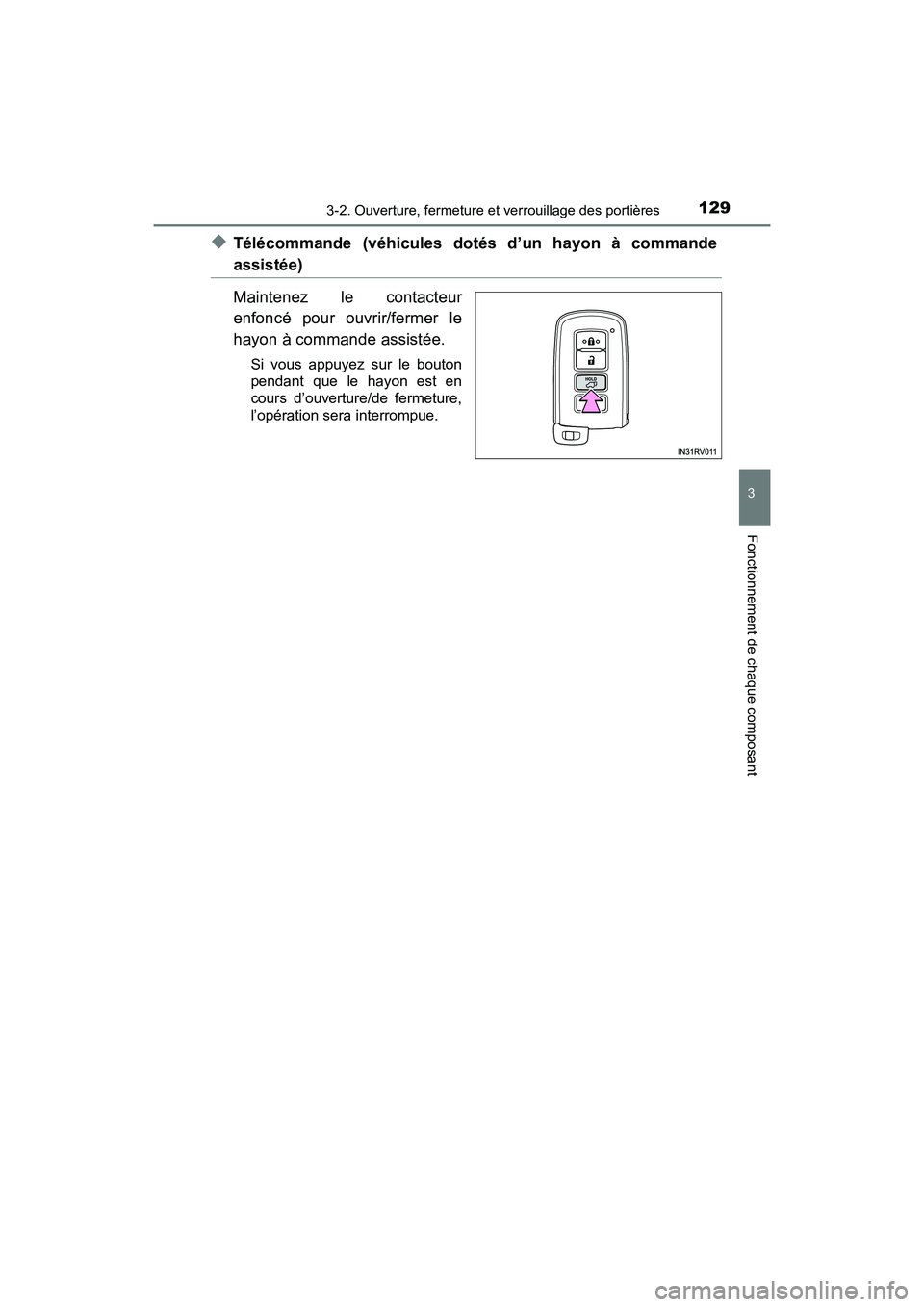

1293-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
◆Télécommande (véhicules dotés d’un hayon à commande
assistée)
Maintenez le contacteur
enfoncé pour ouvrir/fermer le
hayon à commande assistée.
Si vous appuyez sur le bouton
pendant que le hayon est en
cours d’ouverture/de fermeture,
l’opération sera interrompue.

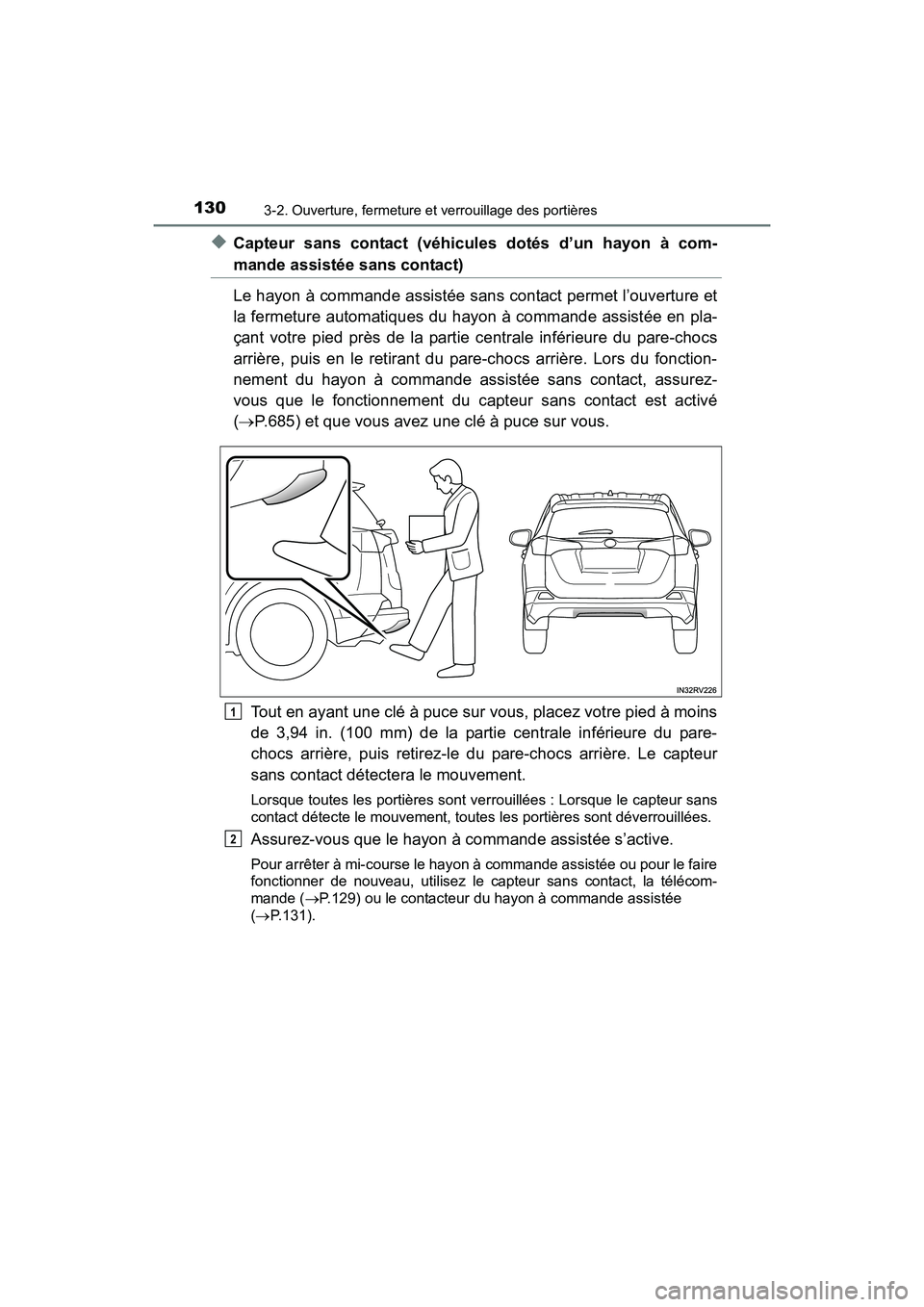

130
RAV4-HV_OM_OM42B03D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
◆Capteur sans contact (véhicules dotés d’un hayon à com-
mande assistée sans contact)
Le hayon à commande assistée sans contact permet l’ouverture et
la fermeture automatiques du hayon à commande assistée en pla-
çant votre pied près de la partie centrale inférieure du pare-chocs
arrière, puis en le retirant du pare-chocs arrière. Lors du fonction-
nement du hayon à commande assistée sans contact, assurez-
vous que le fonctionnement du capteur sans contact est activé
(→P.685) et que vous avez une clé à puce sur vous.
Tout en ayant une clé à puce sur vous, placez votre pied à moins
de 3,94 in. (100 mm) de la partie centrale inférieure du pare-
chocs arrière, puis retirez-le du pare-chocs arrière. Le capteur
sans contact détectera le mouvement.
Lorsque toutes les portières sont verrouillées : Lorsque le capteur sans
contact détecte le mouvement, toutes les portières sont déverrouillées.
Assurez-vous que le hayon à commande assistée s’active.
Pour arrêter à mi-course le hayon à commande assistée ou pour le faire
fonctionner de nouveau, utilisez le capteur sans contact, la télécom-
mande ( →P.129) ou le contacteur du hayon à commande assistée
( → P.131).
1
2

RAV4-HV_OM_OM42B03D_(D)

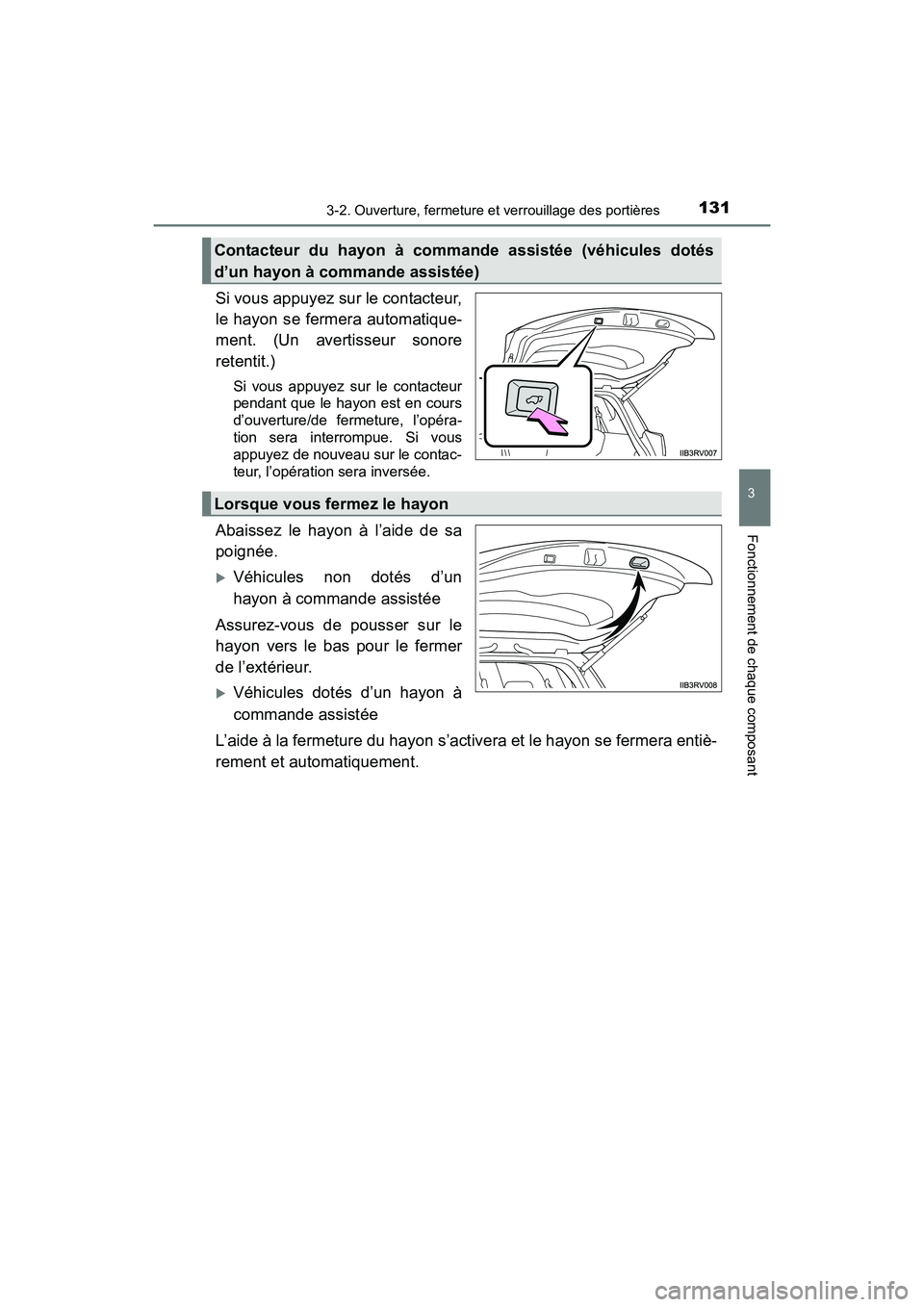

1313-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
Si vous appuyez sur le contacteur,
le hayon se fermera automatique-
ment. (Un avertisseur sonore
retentit.)
Si vous appuyez sur le contacteur
pendant que le hayon est en cours
d’ouverture/de fermeture, l’opéra-
tion sera interrompue. Si vous
appuyez de nouveau sur le contac-
teur, l’opération sera inversée.
Abaissez le hayon à l’aide de sa
poignée.
XVéhicules non dotés d’un
hayon à commande assistée
Assurez-vous de pousser sur le
hayon vers le bas pour le fermer
de l’extérieur.
XVéhicules dotés d’un hayon à
commande assistée
L’aide à la fermeture du hayon s’activera et le hayon se fermera entiè-
rement et automatiquement.
Contacteur du hayon à commande assistée (véhicules dotés
d’un hayon à commande assistée)
Lorsque vous fermez le hayon

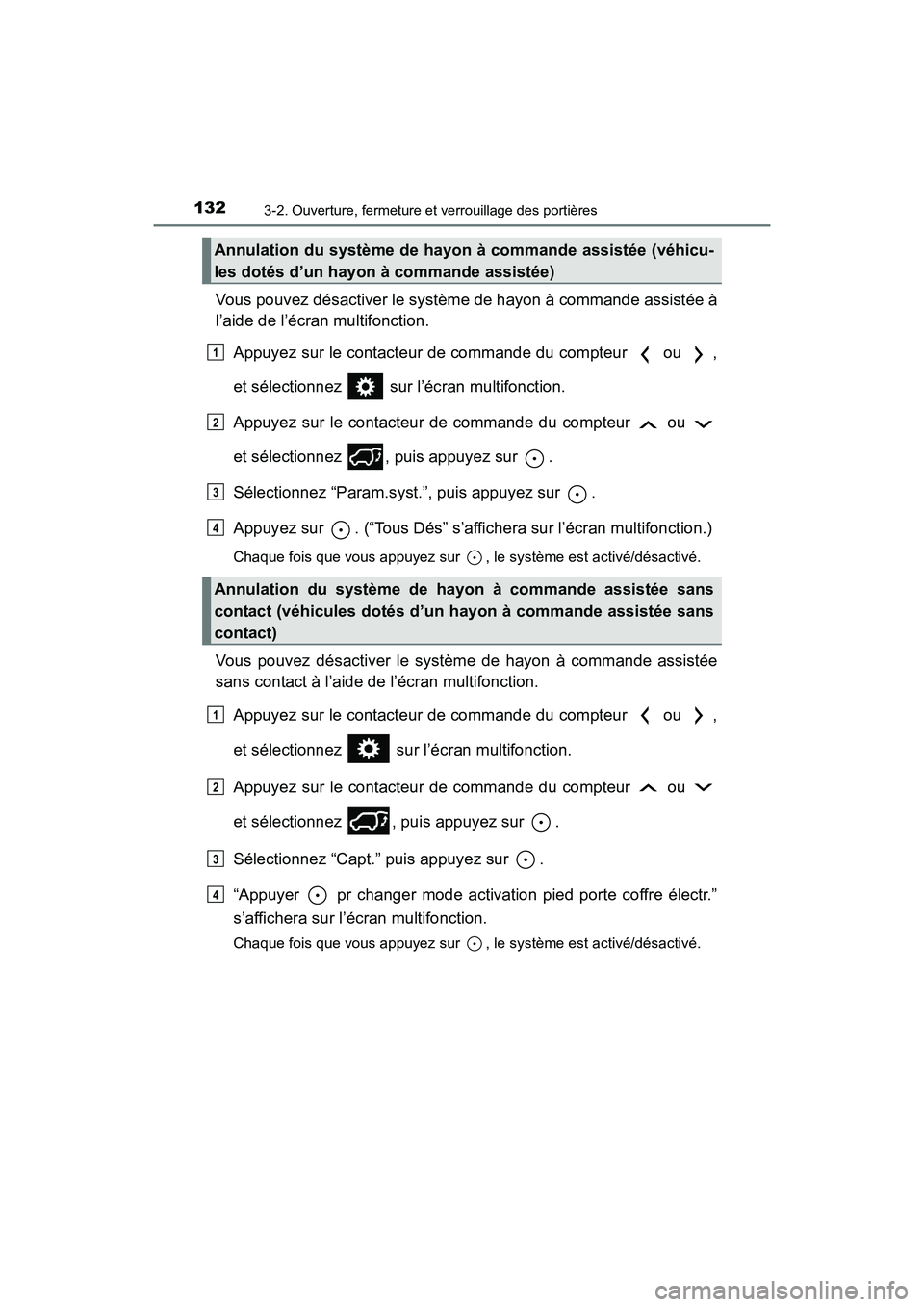

132
RAV4-HV_OM_OM42B03D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
Vous pouvez désactiver le système de hayon à commande assistée à
l’aide de l’écran multifonction.Appuyez sur le contacteur de commande du compteur ou ,
et sélectionnez sur l’écran multifonction.
Appuyez sur le contacteur de commande du compteur ou
et sélectionnez , puis appuyez sur .
Sélectionnez “Param.syst.”, puis appuyez sur .
Appuyez sur . (“Tous Dés” s’affichera sur l’écran multifonction.)
Chaque fois que vous appuyez sur , le système est activé/désactivé.
Vous pouvez désactiver le système de hayon à commande assistée
sans contact à l’aide de l’écran multifonction.
Appuyez sur le contacteur de commande du compteur ou ,
et sélectionnez sur l’écran multifonction.
Appuyez sur le contacteur de commande du compteur ou
et sélectionnez , puis appuyez sur .
Sélectionnez “Capt.” puis appuyez sur .
“Appuyer pr changer mode activation pied porte coffre électr.”
s’affichera sur l’écran multifonction.
Chaque fois que vous appuyez sur , le système est activé/désactivé.
Annulation du système de hayon à commande assistée (véhicu-
les dotés d’un hayon à commande assistée)
Annulation du système de hayon à commande assistée sans
contact (véhicules dotés d’un hayon à commande assistée sans
contact)
1
2
3
4
1
2
3
4

RAV4-HV_OM_OM42B03D_(D)

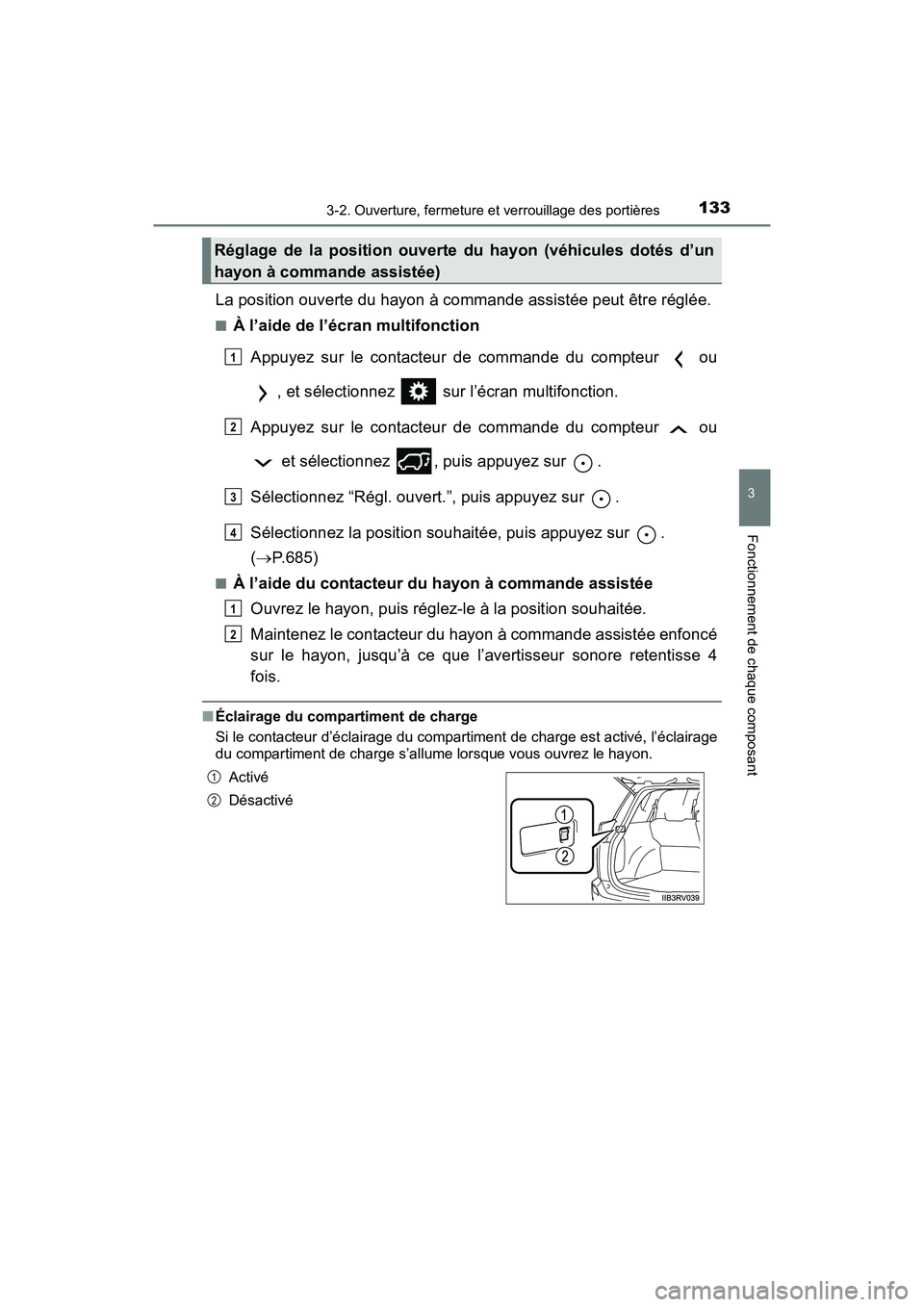

1333-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
La position ouverte du hayon à commande assistée peut être réglée.
■À l’aide de l’écran multifonctionAppuyez sur le contacteur de commande du compteur ou
, et sélectionnez sur l’écran multifonction.
Appuyez sur le contacteur de commande du compteur ou et sélectionnez , puis appuyez sur .
Sélectionnez “Régl. ouvert.”, puis appuyez sur .
Sélectionnez la position souhaitée, puis appuyez sur .
(→ P.685)
■À l’aide du contacteur du hayon à commande assistée
Ouvrez le hayon, puis réglez-le à la position souhaitée.
Maintenez le contacteur du hayon à commande assistée enfoncé
sur le hayon, jusqu’à ce que l’avertisseur sonore retentisse 4
fois.
■Éclairage du compartiment de charge
Si le contacteur d’éclairage du compartiment de charge est activé, l’éclairage
du compartiment de charge s’allume lorsque vous ouvrez le hayon.
Réglage de la position ouverte du hayon (véhicules dotés d’un
hayon à commande assistée)
Activé
Désactivé
1
2
3
4
1
2
1
2

134
RAV4-HV_OM_OM42B03D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
■Si le dispositif d’ouverture du hayon ne fonctionne pas
On peut déverrouiller le hayon de l’intérieur.
XVéhicules non dotés d’un hayon à commande assistée
XVéhicules dotés d’un hayon à commande assistée Retirez le couvercle de la garniture du
hayon.
Utilisez un chiffon pour éviter les rayu-
res.
Après avoir desserré la vis, déplacez le
couvercle.
Poussez le levier du moteur du hayon.
Après avoir desserré la vis, déplacez le
couvercle.
Poussez le levier du moteur du hayon.
1
2
3
2
3

RAV4-HV_OM_OM42B03D_(D)
1353-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
■Fonctionnement du hayon
●Un avertisseur sonore retentit et les feux de détresse clignotent pour indi-
quer que les portières ont été verrouill ées/déverrouillées. (Verrouillées : une
fois; Déverrouillées : deux fois)
● Hayon à commande assistée (si le véhicule en est doté) : Un avertisseur
sonore retentit et les feux de détresse clignotent deux fois pour indiquer que
le hayon s’ouvre/se ferme.
● Hayon à commande assistée (si le véhicule en est doté) : Vous pouvez
ouvrir le hayon même s’il est verrouillé. Le hayon et les portières seront
déverrouillés lorsque le hayon à commande assistée sera ouvert. Ver-
rouillez de nouveau toutes les portières lorsque vous quittez le véhicule. Les
portières ne se verrouilleront pas toutes automatiquement après avoir
ouvert et refermé le hayon.
■ Capteur sans contact (véhicules dot és d’un hayon à commande assistée
sans contact)
Le hayon à commande assistée s’ouvrira/se fermera automatiquement lors-
que le fonctionnement du capteur sans contact sera activé ( →P.685) et que
les conditions suivantes seront remplies :
● Le hayon à commande assistée est complètement fermé/ouvert.
● La clé à puce se trouve à portée de fonctionnement. ( →P.146)
● Un pied est placé près de la partie centrale inférieure du pare-chocs arrière,
puis retiré du pare-chocs arrière.
Le hayon à commande assistée peut aussi être actionné en plaçant une
main, un coude, un genou, etc., près de la partie centrale inférieure du pare-
chocs arrière, puis en le retirant du pare-chocs arrière. Assurez-vous de le
garder assez près de la partie centrale du pare-chocs arrière.
■ Caractéristique de sécurité
Si une portière n’est pas ouverte approximativement dans les 60 secondes
qui suivent le déverrouillage du véhicule, la caractéristique de sécurité ver-
rouillera de nouveau le véhicule automatiquement.
■ Fonction de protection anti-obstruction (véhicules dotés d’un hayon à
commande assistée)
Si un objet quelconque obstrue le hayon à commande assistée pendant sa
fermeture ou son ouverture, celui-ci s’activera automatiquement en direction
opposée ou s’arrêtera.
■ Lorsque vous rebranchez la batterie de 12 volts (véhicules dotés d’un
hayon à commande assistée)
Pour permettre au hayon à commande assistée de fonctionner correctement,
fermez-le manuellement.

136
RAV4-HV_OM_OM42B03D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
■Dispositif de fermeture du hayon (véhicules dotés d’un hayon à com-
mande assistée)
Si le hayon est laissé légèrement entrebâillé, le dispositif de fermeture du
hayon en assurera la fermeture complète automatiquement.
■ Fonction de protection anti-chute (véhicules dotés d’un hayon à com-
mande assistée)
Si l’on applique une force excessive pendant l’ouverture automatique du
hayon à commande assistée, l’opération d’ouverture s’interrompra pour évi-
ter que le hayon à commande assistée ne se referme brusquement.
■ Aide à la fermeture du hayon (véhicules dotés d’un hayon à commande
assistée)
Si le hayon est arrêté en position ouverte et que vous l’abaissez manuelle-
ment, il se fermera entièrement et automatiquement.
■ Annulation de la position ouverte réglée du hayon (véhicules dotés d’un
hayon à commande assistée)
Maintenez le contacteur du hayon à commande assistée enfoncé sur le
hayon, jusqu’à ce que l’avertisseur sonore retentisse 4 fois, s’arrête momen-
tanément, puis retentisse 2 fois. La position ouverte est initialisée à la posi-
tion d’ouverture complète.
■ Situations dans lesquelles le capteur sans contact peut fonctionner de
façon accidentelle (véhicules dotés d’un hayon à commande assistée
sans contact)
Il est possible que le capteur sans contact fonctionne de façon accidentelle
dans les situations suivantes.
Pour empêcher un fonctionnement accidentel, gardez la clé à puce en dehors
de la plage de fonctionnement ou désactivez le fonctionnement du capteur
sans contact. ( →P.685)
● Lorsque de l’eau ruisselle sur le pare-chocs arrière, par exemple lorsqu’il
pleut ou si vous êtes dans un lave-auto
● Lorsque de la saleté est enlevée de la partie centrale inférieure du pare-
chocs arrière
● Lorsqu’un objet métallique est approché de la partie centrale inférieure du
pare-chocs arrière
● Lorsqu’une housse de véhicule est installée ou retirée
● Lorsque des animaux domestiques, ou tout autre animal ou objet se dépla-
çant, entrent brusquement dans la zone située sous le pare-chocs arrière
● Lors d’une tentative pour retirer un objet du dessous de la partie centrale
inférieure du pare-chocs arrière
● Lors d’une tentative pour retirer de la neige ou autre du dessous de la partie
centrale inférieure du pare-chocs arrière

RAV4-HV_OM_OM42B03D_(D)
1373-2. Ouverture, fermeture et verrouillage des portières
3
Fonctionnement de chaque composant
■Situations dans lesquelles le capteur sans contact ne fonctionne pas
correctement (véhicules dotés d’ un hayon à commande assistée sans
contact)
Si le capteur sans contact ne fonctionne pas dans les situations suivantes,
utilisez le contacteur du dispositif d’ouverture du hayon, le contacteur du
hayon à commande assistée ou la télécommande pour ouvrir le hayon à
commande assistée. ( →P.128)
● Lorsque le pare-chocs arrière est soumis à un choc violent
● Lorsqu’une source d’ondes radio externe nuit à la communication entre le
véhicule et la clé à puce ( →P.148)
● Lorsqu’une importante quantité d’eau ruisselle longuement sur la partie cen-
trale inférieure du pare-chocs arrière, par exemple lors d’une forte pluie
● Lorsque le véhicule est lavé et que de l’eau est projetée longuement sur la
partie centrale inférieure du pare-chocs arrière
● Lorsque la partie centrale inférieure du pare-chocs arrière est couverte de
boue, de neige, de glace, etc.
● Lorsqu’un objet métallique, etc., par exemple un attelage de remorquage,
est installé près de la partie centrale inférieure du pare-chocs arrière
● Lorsque le véhicule a été garé pendant un moment à proximité d’objets qui
peuvent se déplacer et entrer en contact avec la partie centrale inférieure du
pare-chocs arrière, comme de l’herbe ou des arbres
● Lorsque le véhicule est garé dans un endroit où un champ électrique est
généré, par exemple une route dotée d’un système électrique pour faire fon-
dre de la neige ou de parcomètres
■ Personnalisation (véhicules dotés d’un hayon à commande assistée)
Les réglages (par ex. : l’angle d’ouverture du hayon à commande assistée)
peuvent être modifiés.
(Fonctions personnalisables : →P.685)

138
RAV4-HV_OM_OM42B03D_(D)
3-2. Ouverture, fermeture et verrouillage des portières
AVERTISSEMENT
Observez les précautions suivantes.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
■ Avant de conduire
●Assurez-vous que le hayon est bien fermé. Si le hayon était mal fermé, il
pourrait s’ouvrir de manière imprévue pendant que vous conduisez et
heurter des objets à proximité, ou des bagages pourraient être projetés à
l’extérieur du compartiment de charge, ce qui provoquerait un accident.
● Ne laissez pas d’enfants jouer dans le compartiment de charge.
Si un enfant se retrouvait enfermé accidentellement dans le compartiment
de charge, il pourrait être victime d’épuisement dû à la chaleur ou subir
d’autres blessures.
● Ne laissez pas un enfant ouvrir ou fermer le hayon.
Il pourrait provoquer l’activation imprévue du hayon ou se coincer les
mains, la tête ou le cou pendant la fermeture du hayon.
■ Points importants pendant la conduite
●Gardez le hayon fermé pendant que vous conduisez.
Si vous laissiez le hayon ouvert, il pourrait heurter des objets à proximité,
ou des bagages pourraient être projetés à l’extérieur du compartiment de
charge, ce qui provoquerait un accident.
● Ne laissez jamais une personne s’asseoir dans le compartiment de
charge. En cas de freinage ou de dérapage brusques, ou de collision, elle
serait susceptible de subir des blessures graves, voire mortelles.
■ Fonctionnement du hayon
Observez les précautions suivantes.
Si vous les négligiez, une partie du corps pourrait se coincer, ce qui pourrait
occasionner des blessures graves, voire mortelles.
●Avant d’ouvrir le hayon, enlevez toute matière lourde, comme la neige ou
la glace, pouvant le recouvrir. Si vous négligiez de le faire, le hayon pour-
rait se refermer brusquement une fois qu’il est ouvert.
● Lorsque vous ouvrez ou fermez le hayon, vérifiez attentivement la zone
environnante pour vous assurer d’effectuer cette manœuvre en toute
sécurité.
● Si une personne se trouve à proximité, assurez-vous qu’elle est en sécu-
rité et avisez-la que le hayon est sur le point de s’ouvrir ou de se fermer.
● Soyez prudent lorsque vous ouvrez ou fermez le hayon par temps ven-
teux; un vent fort pourrait provoquer un mouvement brusque de ce dernier.
