TOYOTA RAV4 HYBRID 2017 Manuel du propriétaire (in French)

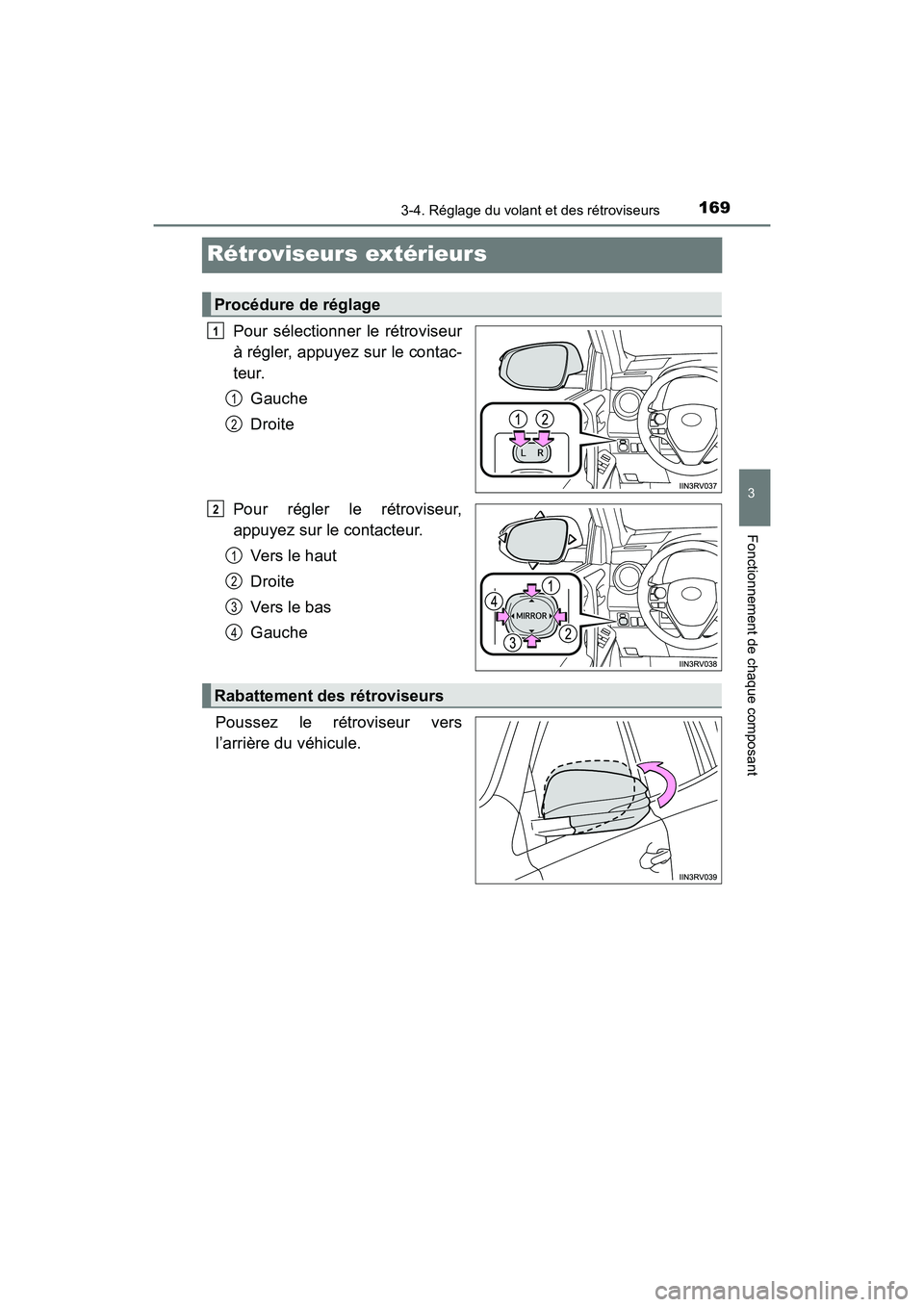

1693-4. Réglage du volant et des rétroviseurs
3
Fonctionnement de chaque composant
RAV4-HV_OM_OM42B03D_(D)
Rétroviseurs extérieurs
Pour sélectionner le rétroviseur
à régler, appuyez sur le contac-
teur.Gauche
Droite
Pour régler le rétroviseur,
appuyez sur le contacteur. Vers le haut
Droite
Vers le bas
Gauche
Poussez le rétroviseur vers
l’arrière du véhicule.
Procédure de réglage
1
1
2
2
1
2
3
4
Rabattement des rétroviseurs

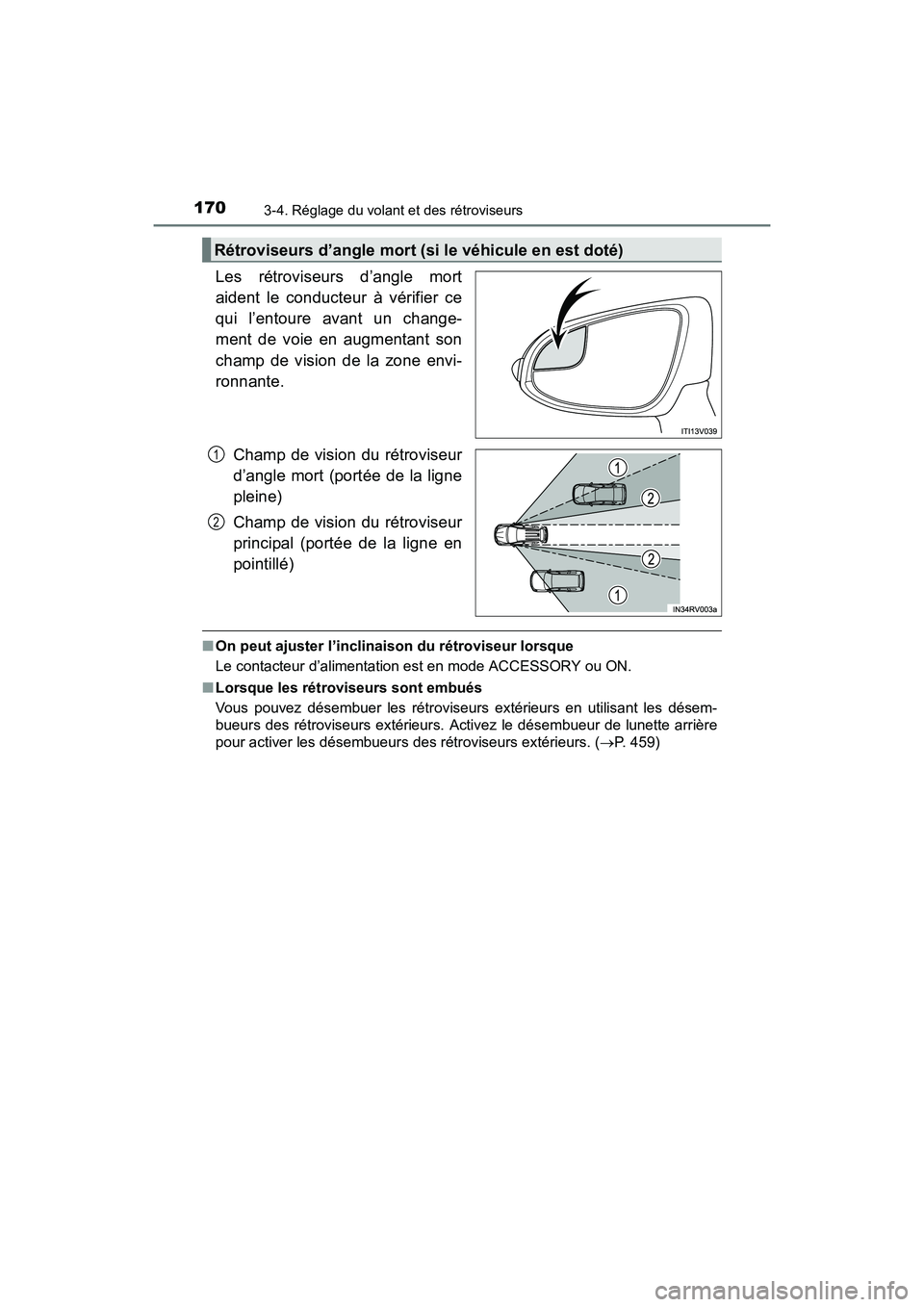

1703-4. Réglage du volant et des rétroviseurs
RAV4-HV_OM_OM42B03D_(D)
Les rétroviseurs d’angle mort
aident le conducteur à vérifier ce
qui l’entoure avant un change-
ment de voie en augmentant son
champ de vision de la zone envi-
ronnante.Champ de vision du rétroviseur
d’angle mort (portée de la ligne
pleine)
Champ de vision du rétroviseur
principal (portée de la ligne en
pointillé)
■On peut ajuster l’inclinaison du rétroviseur lorsque
Le contacteur d’alimentation est en mode ACCESSORY ou ON.
■ Lorsque les rétroviseurs sont embués
Vous pouvez désembuer les rétroviseurs extérieurs en utilisant les désem-
bueurs des rétroviseurs extérieurs. Activez le désembueur de lunette arrière
pour activer les désembueurs des rétroviseurs extérieurs. ( →P. 459)
Rétroviseurs d’angle mort (si le véhicule en est doté)
1
2

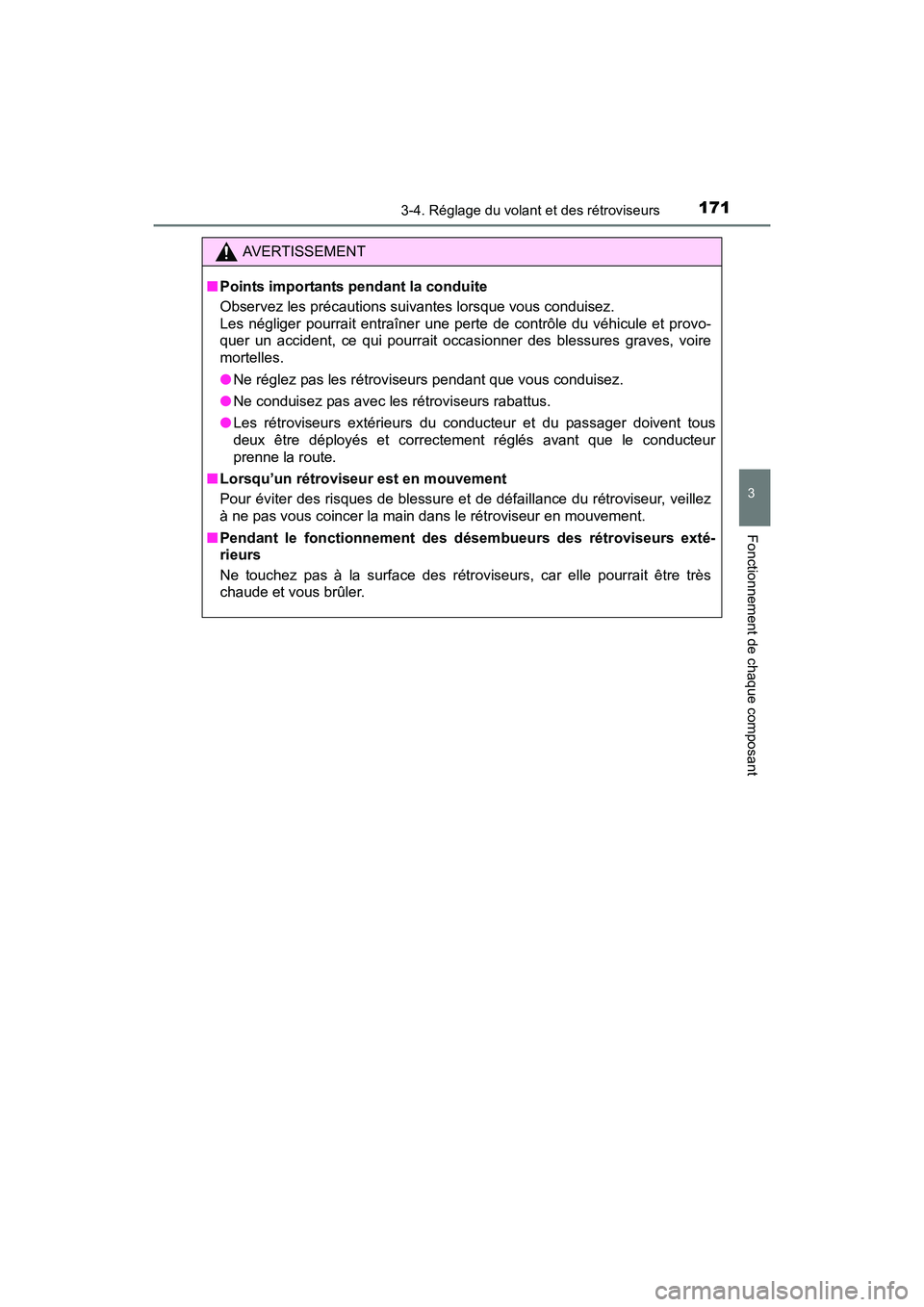

1713-4. Réglage du volant et des rétroviseurs
3
Fonctionnement de chaque composant
RAV4-HV_OM_OM42B03D_(D)
AVERTISSEMENT
■ Points importants pendant la conduite
Observez les précautions suivantes lorsque vous conduisez.
Les négliger pourrait entraîner une perte de contrôle du véhicule et provo-
quer un accident, ce qui pourrait occasionner des blessures graves, voire
mortelles.
●Ne réglez pas les rétroviseurs pendant que vous conduisez.
● Ne conduisez pas avec les rétroviseurs rabattus.
● Les rétroviseurs extérieurs du conducteur et du passager doivent tous
deux être déployés et correctement réglés avant que le conducteur
prenne la route.
■ Lorsqu’un rétroviseur est en mouvement
Pour éviter des risques de blessure et de défaillance du rétroviseur, veillez
à ne pas vous coincer la main dans le rétroviseur en mouvement.
■ Pendant le fonctionnement des désembueurs des rétroviseurs exté-
rieurs
Ne touchez pas à la surface des rétroviseurs, car elle pourrait être très
chaude et vous brûler.

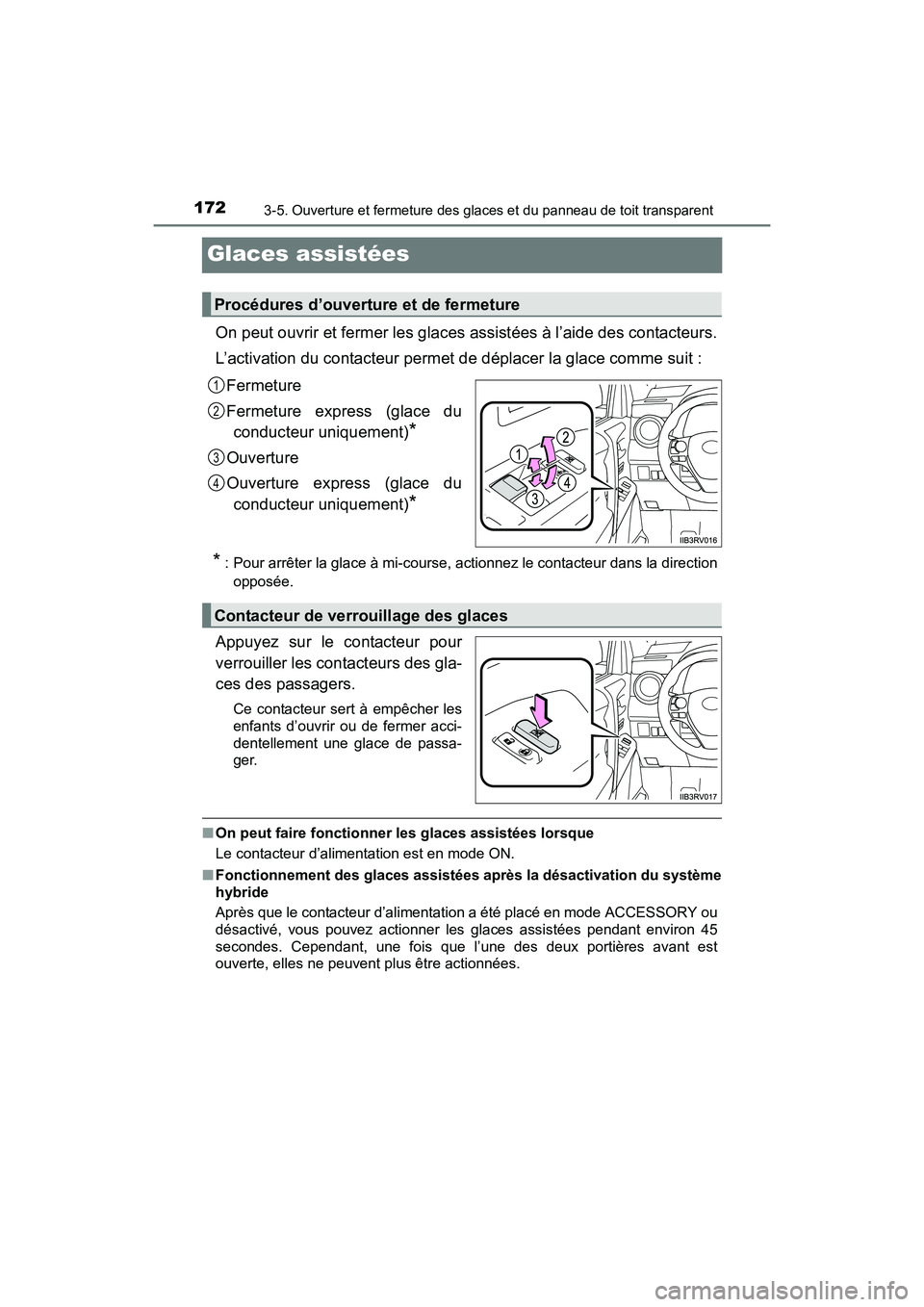

172
RAV4-HV_OM_OM42B03D_(D)
3-5. Ouverture et fermeture des glaces et du panneau de toit transparent
Glaces assistées
On peut ouvrir et fermer les glaces assistées à l’aide des contacteurs.
L’activation du contacteur permet de déplacer la glace comme suit :Fermeture
Fermeture express (glace duconducteur uniquement)
*
Ouverture
Ouverture express (glace du
conducteur uniquement)
*
*
: Pour arrêter la glace à mi-course, actionnez le contacteur dans la direction opposée.
Appuyez sur le contacteur pour
verrouiller les contacteurs des gla-
ces des passagers.
Ce contacteur sert à empêcher les
enfants d’ouvrir ou de fermer acci-
dentellement une glace de passa-
ger.
■ On peut faire fonctionner les glaces assistées lorsque
Le contacteur d’alimentation est en mode ON.
■ Fonctionnement des glaces assistées après la désactivation du système
hybride
Après que le contacteur d’alimentation a été placé en mode ACCESSORY ou
désactivé, vous pouvez actionner les glaces assistées pendant environ 45
secondes. Cependant, une fois que l’une des deux portières avant est
ouverte, elles ne peuvent plus être actionnées.
Procédures d’ouverture et de fermeture
1
2
3
4
Contacteur de verrouillage des glaces

RAV4-HV_OM_OM42B03D_(D)

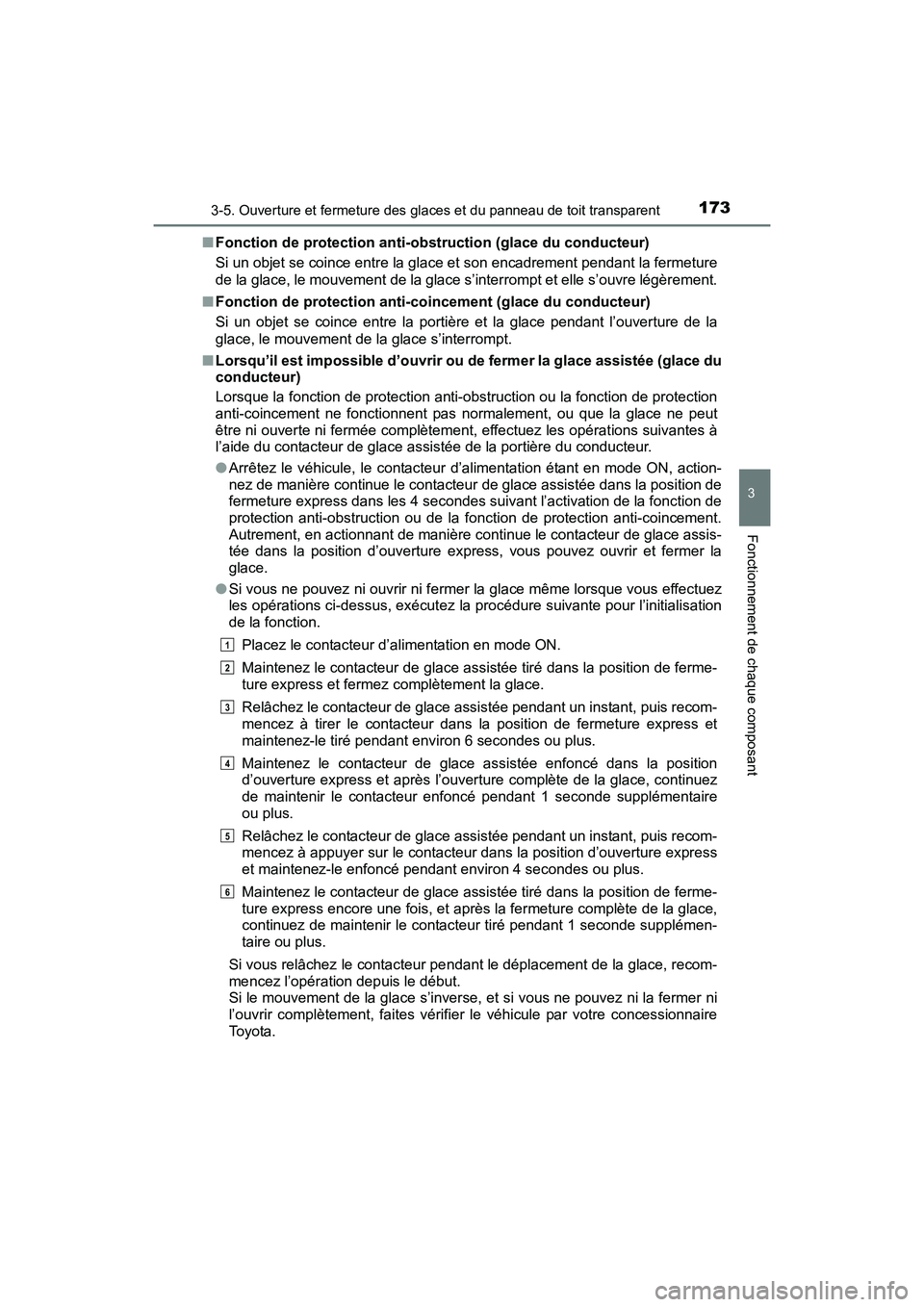

1733-5. Ouverture et fermeture des glaces et du panneau de toit transparent
3
Fonctionnement de chaque composant
■Fonction de protection anti-obs truction (glace du conducteur)
Si un objet se coince entre la glace et son encadrement pendant la fermeture
de la glace, le mouvement de la glace s’interrompt et elle s’ouvre légèrement.
■ Fonction de protection anti-coincement (glace du conducteur)
Si un objet se coince entre la portière et la glace pendant l’ouverture de la
glace, le mouvement de la glace s’interrompt.
■ Lorsqu’il est impossible d’ouvrir ou de fermer la glace assistée (glace du
conducteur)
Lorsque la fonction de protection anti-obstruction ou la fonction de protection
anti-coincement ne fonctionnent pas normalement, ou que la glace ne peut
être ni ouverte ni fermée complètement, effectuez les opérations suivantes à
l’aide du contacteur de glace assistée de la portière du conducteur.
●Arrêtez le véhicule, le contacteur d’alimentation étant en mode ON, action-
nez de manière continue le contacteur de glace assistée dans la position de
fermeture express dans les 4 secondes suivant l’activation de la fonction de
protection anti-obstruction ou de la fonction de protection anti-coincement.
Autrement, en actionnant de manière continue le contacteur de glace assis-
tée dans la position d’ouverture express, vous pouvez ouvrir et fermer la
glace.
● Si vous ne pouvez ni ouvrir ni fermer la glace même lorsque vous effectuez
les opérations ci-dessus, exécutez la procédure suivante pour l’initialisation
de la fonction.
Placez le contacteur d’alimentation en mode ON.
Maintenez le contacteur de glace assistée tiré dans la position de ferme-
ture express et fermez complètement la glace.
Relâchez le contacteur de glace assistée pendant un instant, puis recom-
mencez à tirer le contacteur dans la position de fermeture express et
maintenez-le tiré pendant environ 6 secondes ou plus.
Maintenez le contacteur de glace assistée enfoncé dans la position
d’ouverture express et après l’ouverture complète de la glace, continuez
de maintenir le contacteur enfoncé pendant 1 seconde supplémentaire
ou plus.
Relâchez le contacteur de glace assistée pendant un instant, puis recom-
mencez à appuyer sur le contacteur dans la position d’ouverture express
et maintenez-le enfoncé pendant environ 4 secondes ou plus.
Maintenez le contacteur de glace assistée tiré dans la position de ferme-
ture express encore une fois, et après la fermeture complète de la glace,
continuez de maintenir le contacteur tiré pendant 1 seconde supplémen-
taire ou plus.
Si vous relâchez le contacteur pendant le déplacement de la glace, recom-
mencez l’opération depuis le début.
Si le mouvement de la glace s’inverse, et si vous ne pouvez ni la fermer ni
l’ouvrir complètement, faites vérifier le véhicule par votre concessionnaire
To y o t a .
1
2
3
4
5
6

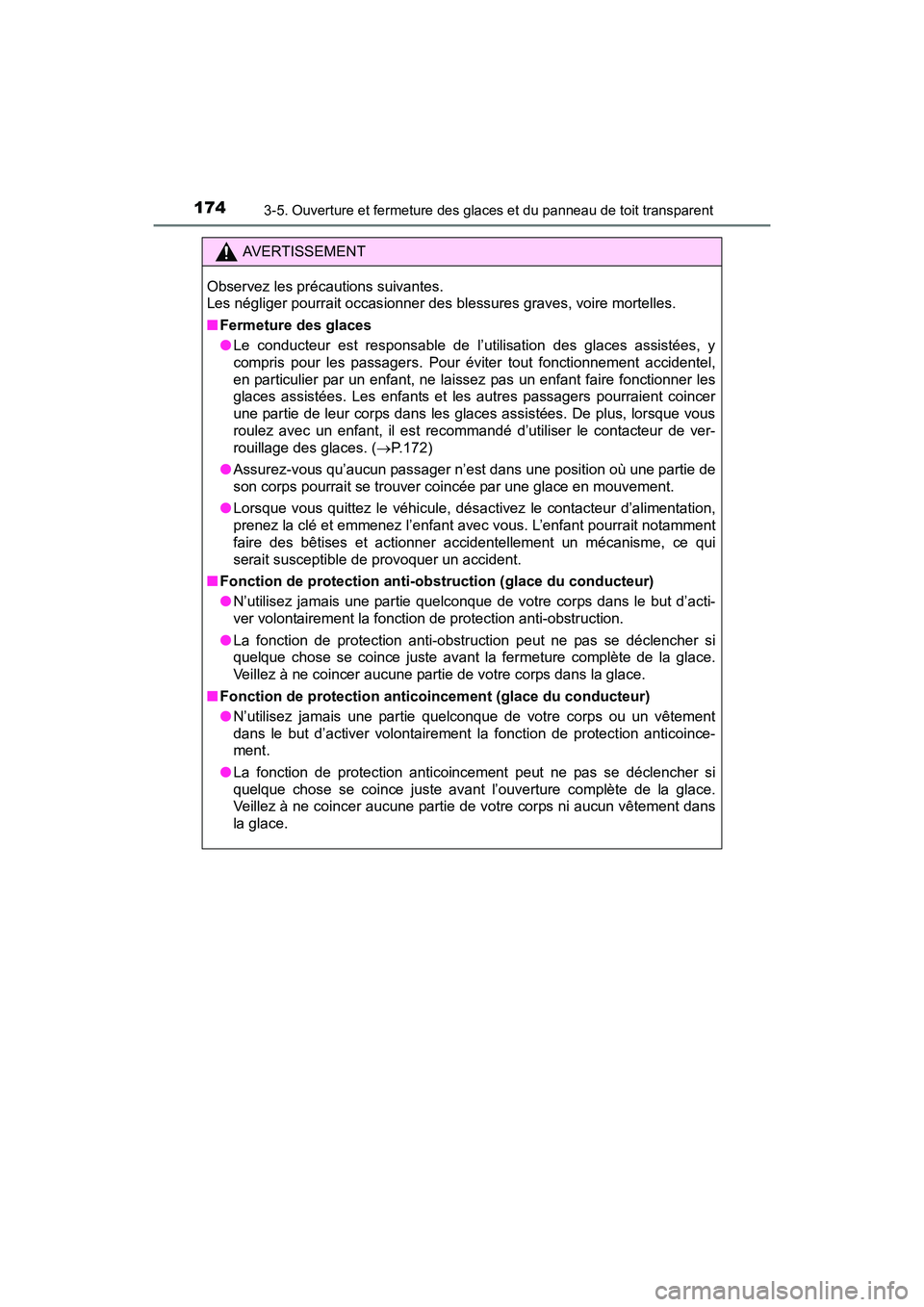

174
RAV4-HV_OM_OM42B03D_(D)
3-5. Ouverture et fermeture des glaces et du panneau de toit transparent
AVERTISSEMENT
Observez les précautions suivantes.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
■ Fermeture des glaces
●Le conducteur est responsable de l’utilisation des glaces assistées, y
compris pour les passagers. Pour éviter tout fonctionnement accidentel,
en particulier par un enfant, ne laissez pas un enfant faire fonctionner les
glaces assistées. Les enfants et les autres passagers pourraient coincer
une partie de leur corps dans les glaces assistées. De plus, lorsque vous
roulez avec un enfant, il est recommandé d’utiliser le contacteur de ver-
rouillage des glaces. ( →P.172)
● Assurez-vous qu’aucun passager n’est dans une position où une partie de
son corps pourrait se trouver coincée par une glace en mouvement.
● Lorsque vous quittez le véhicule, désactivez le contacteur d’alimentation,
prenez la clé et emmenez l’enfant avec vous. L’enfant pourrait notamment
faire des bêtises et actionner accidentellement un mécanisme, ce qui
serait susceptible de provoquer un accident.
■ Fonction de protection anti-obs truction (glace du conducteur)
● N’utilisez jamais une partie quelconque de votre corps dans le but d’acti-
ver volontairement la fonction de protection anti-obstruction.
● La fonction de protection anti-obstruction peut ne pas se déclencher si
quelque chose se coince juste avant la fermeture complète de la glace.
Veillez à ne coincer aucune partie de votre corps dans la glace.
■ Fonction de protection anticoincement (glace du conducteur)
●N’utilisez jamais une partie quelconque de votre corps ou un vêtement
dans le but d’activer volontairement la fonction de protection anticoince-
ment.
● La fonction de protection anticoincement peut ne pas se déclencher si
quelque chose se coince juste avant l’ouverture complète de la glace.
Veillez à ne coincer aucune partie de votre corps ni aucun vêtement dans
la glace.

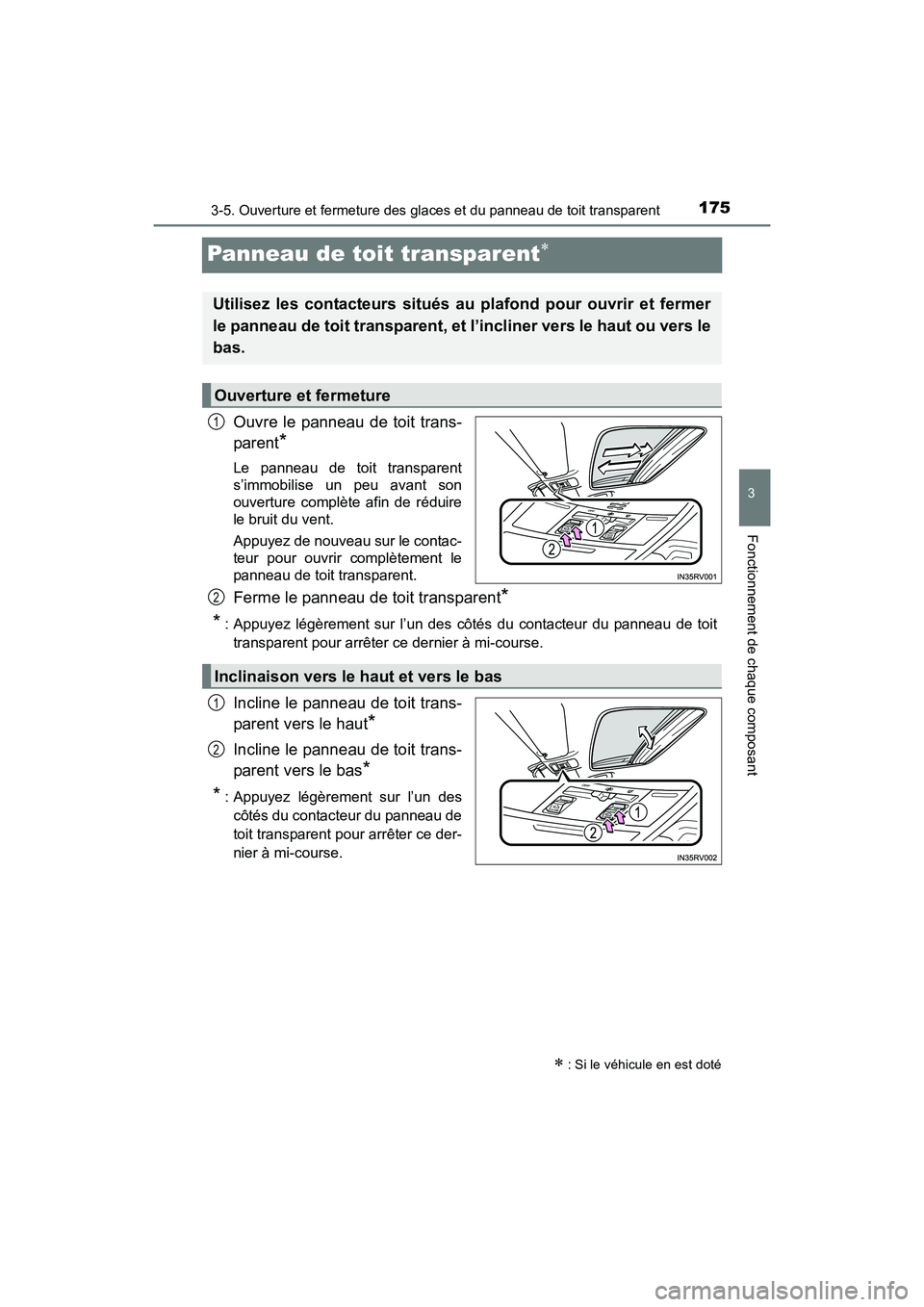

175
RAV4-HV_OM_OM42B03D_(D)
3-5. Ouverture et fermeture des glaces et du panneau de toit transparent
3
Fonctionnement de chaque composant
Panneau de toit transparent∗
Ouvre le panneau de toit trans-
parent
*
Le panneau de toit transparent
s’immobilise un peu avant son
ouverture complète afin de réduire
le bruit du vent.
Appuyez de nouveau sur le contac-
teur pour ouvrir complètement le
panneau de toit transparent.
Ferme le panneau de toit transparent*
*
: Appuyez légèrement sur l’un des côtés du contacteur du panneau de toit transparent pour arrêter ce dernier à mi-course.
Incline le panneau de toit trans-
parent vers le haut
*
Incline le panneau de toit trans-
parent vers le bas
*
*
: Appuyez légèrement sur l’un des côtés du contacteur du panneau de
toit transparent pour arrêter ce der-
nier à mi-course.
∗ : Si le véhicule en est doté
Utilisez les contacteurs situés au plafond pour ouvrir et fermer
le panneau de toit transparent, et l’incliner vers le haut ou vers le
bas.
Ouverture et fermeture
1
Inclinaison vers le haut et vers le bas
2
1
2

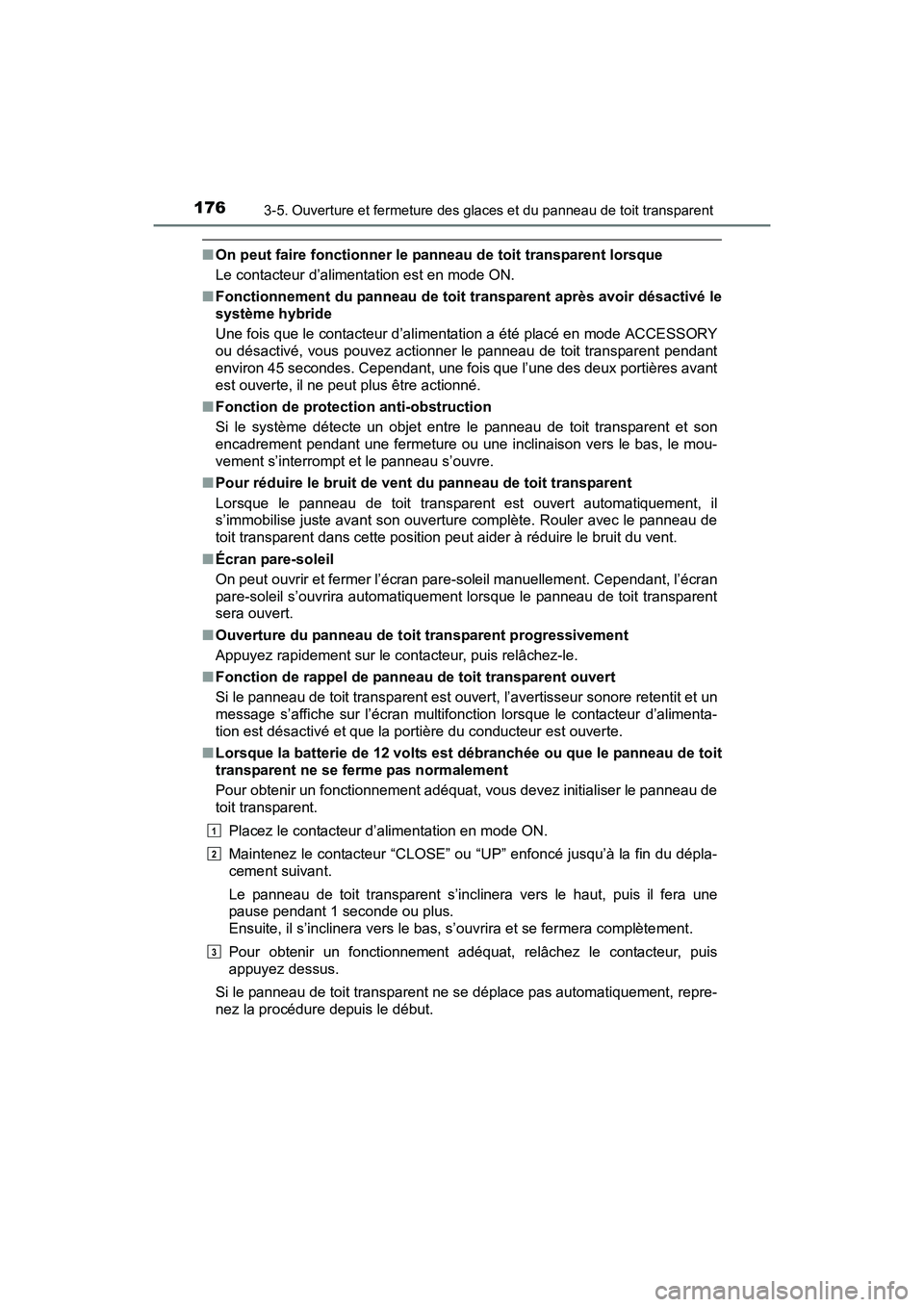

176
RAV4-HV_OM_OM42B03D_(D)
3-5. Ouverture et fermeture des glaces et du panneau de toit transparent
■On peut faire fonctionner le panneau de toit transparent lorsque
Le contacteur d’alimentation est en mode ON.
■ Fonctionnement du panneau de toit transparent après avoir désactivé le
système hybride
Une fois que le contacteur d’alim entation a été placé en mode ACCESSORY
ou désactivé, vous pouvez actionner le panneau de toit transparent pendant
environ 45 secondes. Cependant, une fois que l’une des deux portières avant
est ouverte, il ne peut plus être actionné.
■ Fonction de protection anti-obstruction
Si le système détecte un objet entre le panneau de toit transparent et son
encadrement pendant une fermeture ou une inclinaison vers le bas, le mou-
vement s’interrompt et le panneau s’ouvre.
■ Pour réduire le bruit de vent du panneau de toit transparent
Lorsque le panneau de toit transparent est ouvert automatiquement, il
s’immobilise juste avant son ouverture complète. Rouler avec le panneau de
toit transparent dans cette position peut aider à réduire le bruit du vent.
■ Écran pare-soleil
On peut ouvrir et fermer l’écran pare-soleil manuellement. Cependant, l’écran
pare-soleil s’ouvrira automatiquement lorsque le panneau de toit transparent
sera ouvert.
■ Ouverture du panneau de toit transparent progressivement
Appuyez rapidement sur le contacteur, puis relâchez-le.
■ Fonction de rappel de panneau de toit transparent ouvert
Si le panneau de toit transparent est ouver t, l’avertisseur sonore retentit et un
message s’affiche sur l’écran multifonction lorsque le contacteur d’alimenta-
tion est désactivé et que la portière du conducteur est ouverte.
■ Lorsque la batterie de 12 volts est débranchée ou que le panneau de toit
transparent ne se ferme pas normalement
Pour obtenir un fonctionnement adéquat, vous devez initialiser le panneau de
toit transparent.
Placez le contacteur d’alimentation en mode ON.
Maintenez le contacteur “CLOSE” ou “UP” enfoncé jusqu’à la fin du dépla-
cement suivant.
Le panneau de toit transparent s’inclinera vers le haut, puis il fera une
pause pendant 1 seconde ou plus.
Ensuite, il s’inclinera vers le bas, s’ouvrira et se fermera complètement.
Pour obtenir un fonctionnement adéquat, relâchez le contacteur, puis
appuyez dessus.
Si le panneau de toit transparent ne se déplace pas automatiquement, repre-
nez la procédure depuis le début.
1
2
3

RAV4-HV_OM_OM42B03D_(D)

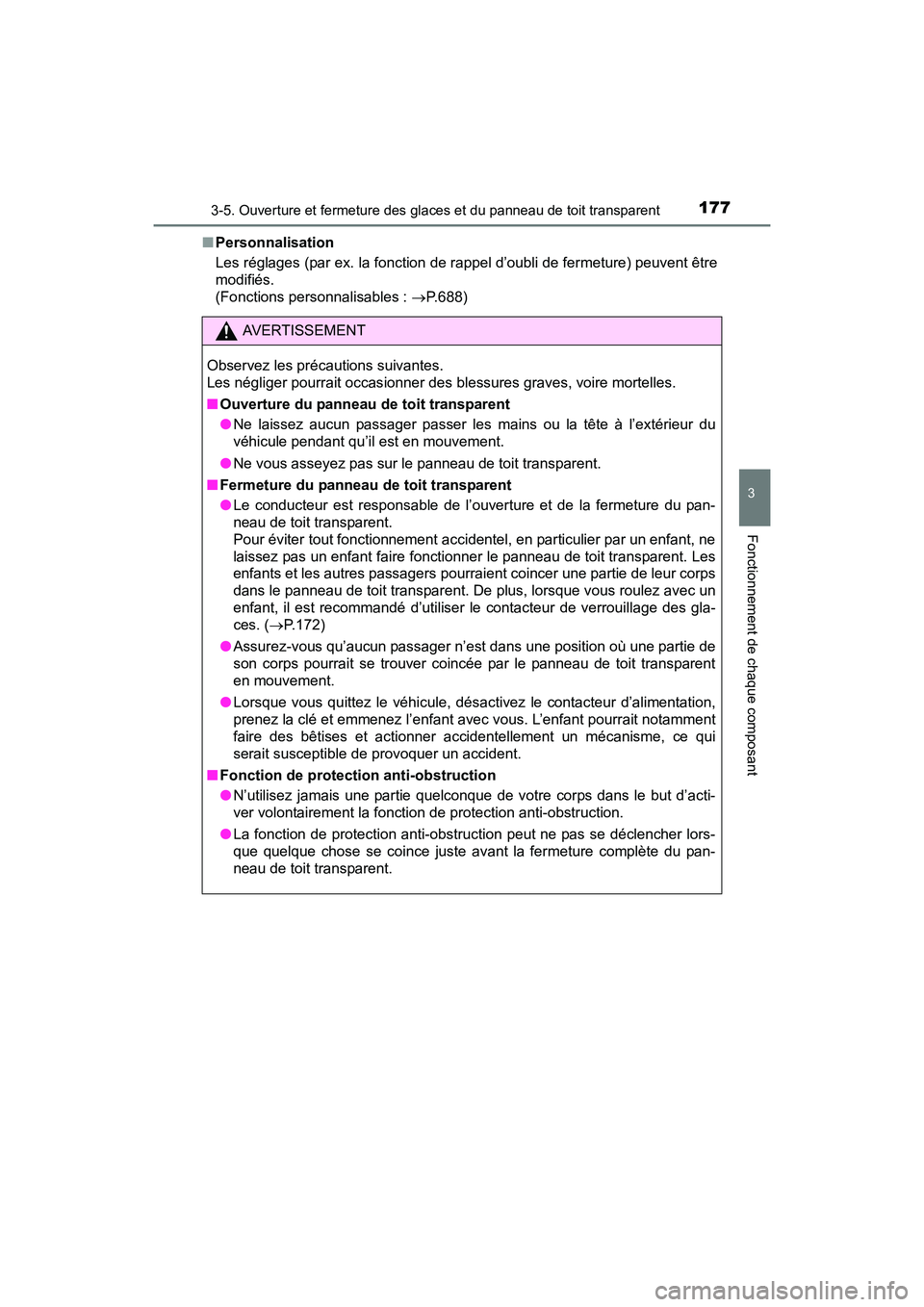

1773-5. Ouverture et fermeture des glaces et du panneau de toit transparent
3
Fonctionnement de chaque composant
■Personnalisation
Les réglages (par ex. la fonction de rappel d’oubli de fermeture) peuvent être
modifiés.
(Fonctions personnalisables : →P.688)
AVERTISSEMENT
Observez les précautions suivantes.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
■ Ouverture du panneau de toit transparent
●Ne laissez aucun passager passer les mains ou la tête à l’extérieur du
véhicule pendant qu’il est en mouvement.
● Ne vous asseyez pas sur le panneau de toit transparent.
■ Fermeture du panneau de toit transparent
●Le conducteur est responsable de l’ouverture et de la fermeture du pan-
neau de toit transparent.
Pour éviter tout fonctionnement accidentel, en particulier par un enfant, ne
laissez pas un enfant faire fonctionner le panneau de toit transparent. Les
enfants et les autres passagers pourraient coincer une partie de leur corps
dans le panneau de toit transparent. De plus, lorsque vous roulez avec un
enfant, il est recommandé d’utiliser le contacteur de verrouillage des gla-
ces. ( →P.172)
● Assurez-vous qu’aucun passager n’est dans une position où une partie de
son corps pourrait se trouver coincée par le panneau de toit transparent
en mouvement.
● Lorsque vous quittez le véhicule, désactivez le contacteur d’alimentation,
prenez la clé et emmenez l’enfant avec vous. L’enfant pourrait notamment
faire des bêtises et actionner accidentellement un mécanisme, ce qui
serait susceptible de provoquer un accident.
■ Fonction de protection anti-obstruction
●N’utilisez jamais une partie quelconque de votre corps dans le but d’acti-
ver volontairement la fonction de protection anti-obstruction.
● La fonction de protection anti-obstruction peut ne pas se déclencher lors-
que quelque chose se coince juste avant la fermeture complète du pan-
neau de toit transparent.

178
RAV4-HV_OM_OM42B03D_(D)
3-5. Ouverture et fermeture des glaces et du panneau de toit transparent
