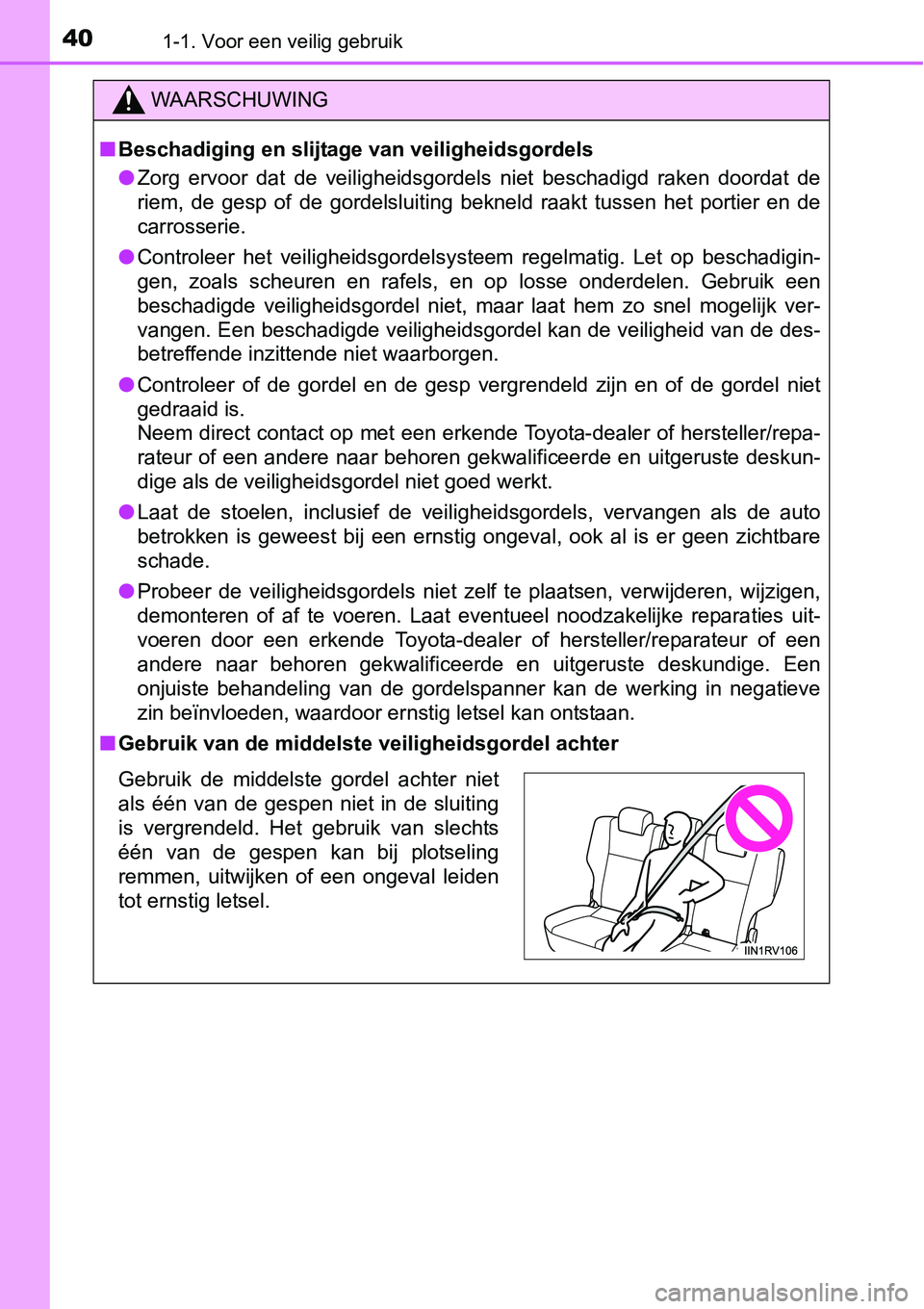

401-1. Voor een veilig gebruik
WAARSCHUWING
■Beschadiging en slijtage van veiligheidsgordels
● Zorg ervoor dat de veiligheidsgordels niet beschadigd raken doo rdat de
riem, de gesp of de gordelsluiting bekneld raakt tussen het por tier en de
carrosserie.
● Controleer het veiligheidsgordelsysteem regelmatig. Let op besc hadigin-
gen, zoals scheuren en rafels, en op losse onderdelen. Gebruik een
beschadigde veiligheidsgordel niet, maar laat hem zo snel mogel ijk ver-
vangen. Een beschadigde veiligheidsgordel kan de veiligheid van de des-
betreffende inzittende niet waarborgen.
● Controleer of de gordel en de gesp vergrendeld zijn en of de go rdel niet
gedraaid is.
Neem direct contact op met een erkende Toyota-dealer of herstel ler/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige als de veiligheidsgordel niet goed werkt.
● Laat de stoelen, inclusief de veiligheidsgordels, vervangen als de auto
betrokken is geweest bij een ernstig ongeval, ook al is er geen zichtbare
schade.
● Probeer de veiligheidsgordels niet zelf te plaatsen, verwijdere n, wijzigen,
demonteren of af te voeren. Laat eventueel noodzakelijke repara ties uit-
voeren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige. E en
onjuiste behandeling van de gordelspanner kan de werking in neg atieve
zin beïnvloeden, waardoor ernstig letsel kan ontstaan.
■ Gebruik van de middelste veiligheidsgordel achter
Gebruik de middelste gordel achter niet
als één van de gespen niet in de sluiting
is vergrendeld. Het gebruik van slechts
één van de gespen kan bij plotseling
remmen, uitwijken of een ongeval leiden
tot ernstig letsel.

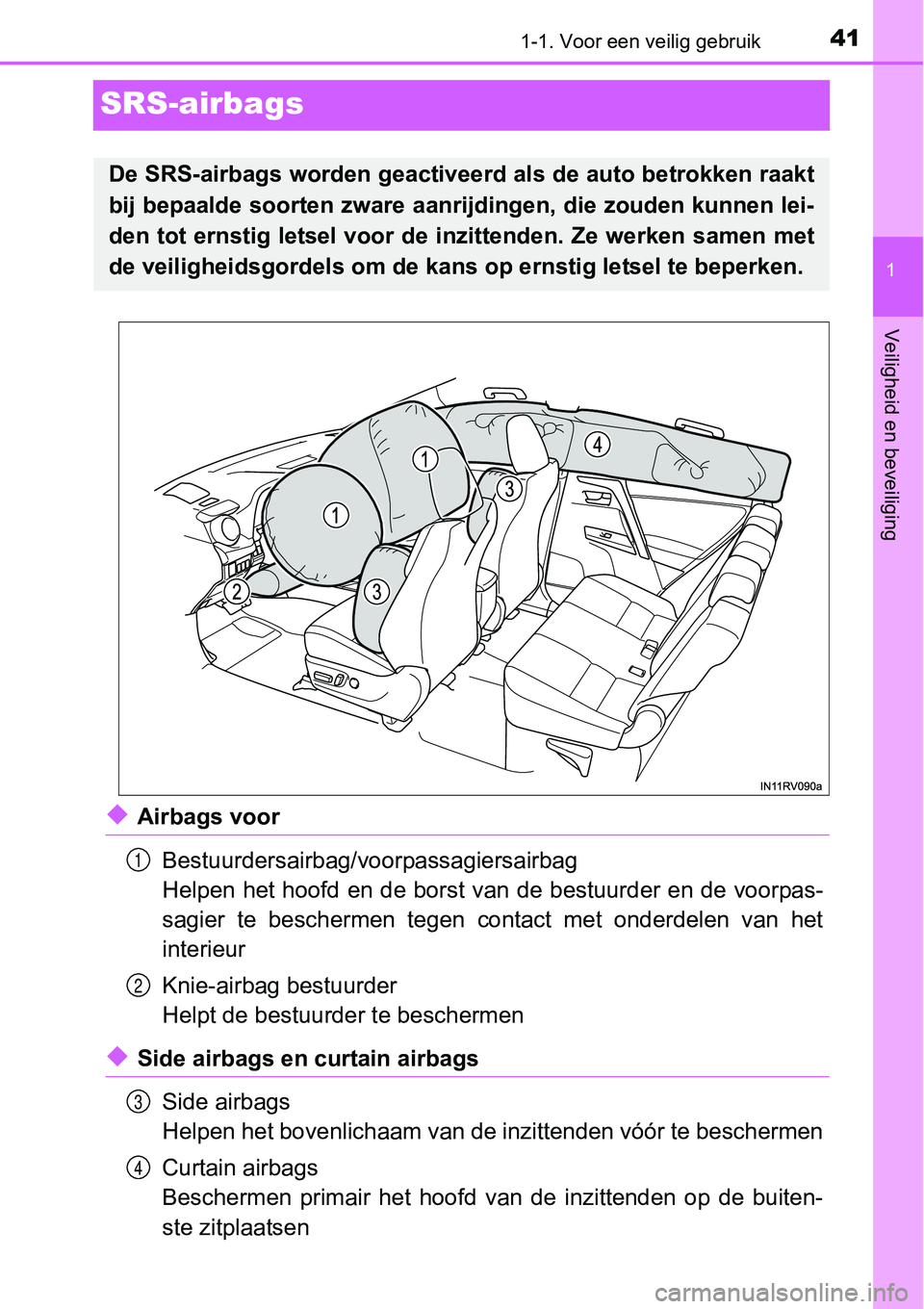

411-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
SRS-airbags
◆Airbags voorBestuurdersairbag/voorpassagiersairbag
Helpen het hoofd en de borst van de bestuurder en de voorpas-
sagier te beschermen tegen contact met onderdelen van het
interieur
Knie-airbag bestuurder
Helpt de bestuurder te beschermen
◆Side airbags en curtain airbagsSide airbags
Helpen het bovenlichaam van de inzittenden vóór te beschermen
Curtain airbags
Beschermen primair het hoofd van de inzittenden op de buiten-
ste zitplaatsen
De SRS-airbags worden geactiveerd als de auto betrokken raakt
bij bepaalde soorten zware aanrijdingen, die zouden kunnen lei-
den tot ernstig letsel voor de i nzittenden. Ze werken samen met
de veiligheidsgordels om de kans op ernstig letsel te beperken.
1
2
3
4

421-1. Voor een veilig gebruik
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Sensoren aanrijding opzij
(voorportieren)
Voorpassagiersairbag
Curtain airbags
Side airbags
Controlelampje
PASSENGER AIR BAG
Waarschuwingslampje SRS Bestuurdersairbag
Sensoren aanrijding opzij
(achter)
Gordelspanners en
spankrachtbegrenzers
Knie-airbag bestuurder
Sensoren frontale aanrijding
Airbag-ECU
Aan/uit-schakelaar airbag1
2
3
4
5
6
7
8
9
10
11
12
13

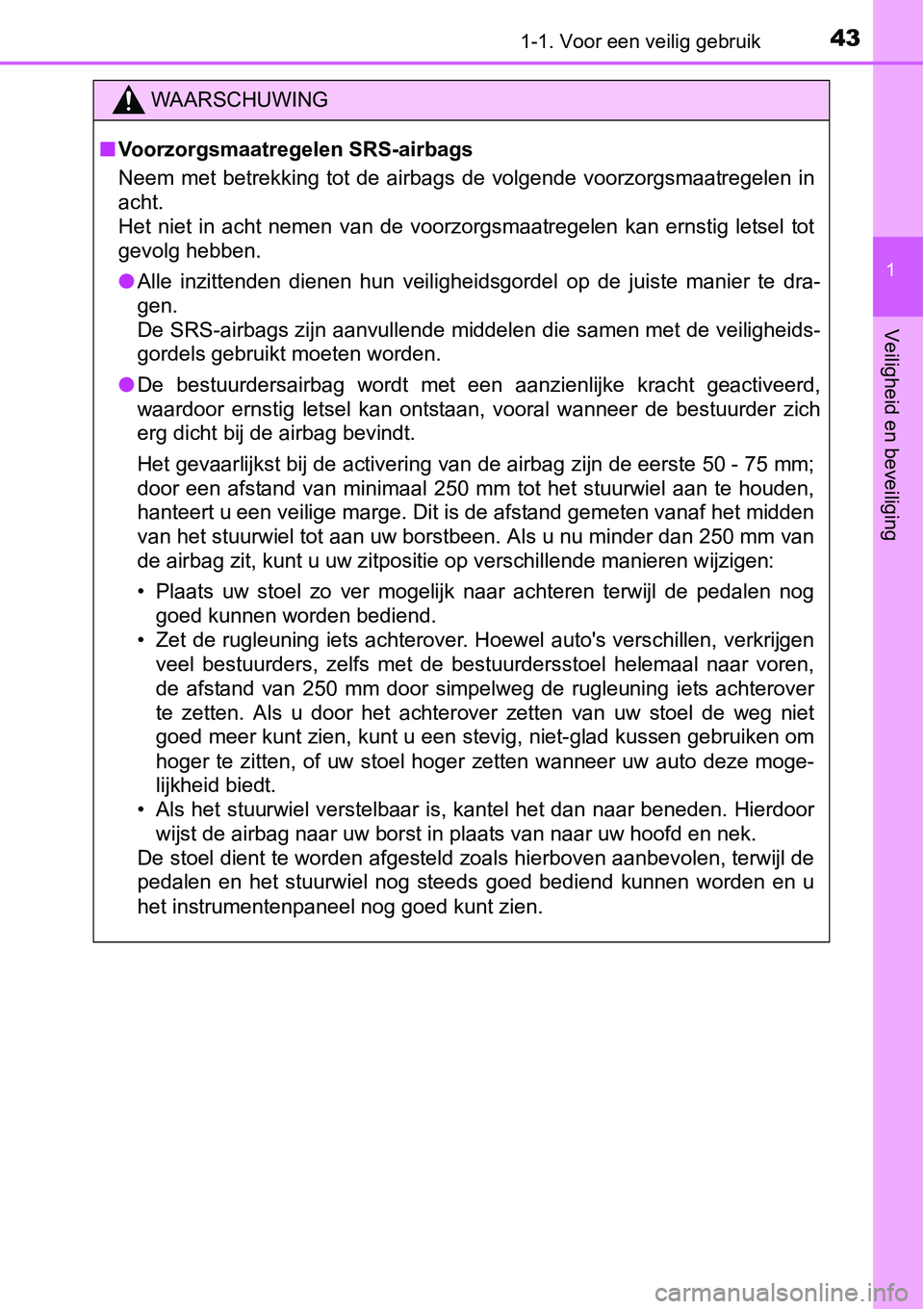

431-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
Neem met betrekking tot de airbags de volgende voorzorgsmaatreg elen in
acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
● Alle inzittenden dienen hun veiligheidsgordel op de juiste mani er te dra-
gen.
De SRS-airbags zijn aanvullende middelen die samen met de veili gheids-
gordels gebruikt moeten worden.
● De bestuurdersairbag wordt met een aanzienlijke kracht geactive erd,
waardoor ernstig letsel kan ontstaan, vooral wanneer de bestuur der zich
erg dicht bij de airbag bevindt.
Het gevaarlijkst bij de activering van de airbag zijn de eerste 50 - 75 mm;
door een afstand van minimaal 250 mm tot het stuurwiel aan te houden,
hanteert u een veilige marge. Dit is de afstand gemeten vanaf het midden
van het stuurwiel tot aan uw borstbeen. Als u nu minder dan 250 mm van
de airbag zit, kunt u uw zitpositie op verschillende manieren w ijzigen:
• Plaats uw stoel zo ver mogelijk naar achteren terwijl de pedal en nog
goed kunnen worden bediend.
• Zet de rugleuning iets achterover. Hoewel auto's verschillen, verkrijgen
veel bestuurders, zelfs met de bestuurdersstoel helemaal naar voren,
de afstand van 250 mm door simpelweg de rugleuning iets achtero ver
te zetten. Als u door het achterover zetten van uw stoel de weg niet
goed meer kunt zien, kunt u een stevig, niet-glad kussen gebruiken om
hoger te zitten, of uw stoel hoger zetten wanneer uw auto deze moge-
lijkheid biedt.
• Als het stuurwiel verstelbaar is, kantel het dan naar beneden. Hierdoor
wijst de airbag naar uw borst in plaats van naar uw hoofd en ne k.
De stoel dient te worden afgesteld zoals hierboven aanbevolen, terwijl de
pedalen en het stuurwiel nog steeds goed bediend kunnen worden en u
het instrumentenpaneel nog goed kunt zien.

441-1. Voor een veilig gebruik
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● De voorpassagiersairbag wordt ook met een aanzienlijke kracht g eacti-
veerd waardoor ernstig letsel kan ontstaan, vooral wanneer de v oorpassa-
gier zich erg dicht bij de airbag bevindt. De voorpassagierssto el dient zo
ver mogelijk van de airbag af te staan, met de rugleuning rechtop.
● Kinderen die niet goed op de stoel zitten en/of niet goed vastzitten, kun-
nen ernstig letsel oplopen door een geactiveerde airbag. Gebrui k de veilig-
heidsgordels nooit voor baby's of kleine kinderen, maar zet hen goed vast
in een baby- of kinderzitje. Toyota beveelt ten zeerste aan dat alle op de
achterstoelen plaatsnemen en de veiligheidsgordels altijd op de juiste
manier dragen. Achterin zitten kinderen veiliger dan op de voor passa-
giersstoel. ( →Blz. 54)
●Ga niet op het puntje van de stoel zitten
en leun niet op het dashboard.
● Laat een kind niet op de voorpassa-
giersstoel staan of bij een voorpassa-
gier op schoot zitten.
● Sta niet toe dat voorpassagiers voor-
werpen op hun knieën vasthouden.
● Leun niet tegen het portier, de dakzijrail
en de voor-, midden- en achterstijl.

451-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Hang geen kleerhangers of andere harde voorwerpen aan de kleding-
haakjes. Dergelijke voorwerpen kunnen als een projectiel gelanceerd wor-
den en ernstig letsel veroorzaken wanneer de curtain airbags ge activeerd
worden.
● Zorg ervoor dat het gedeelte waar de knie-airbag wordt geactive erd niet
door iets wordt afgedekt.
● Gebruik geen accessoires die het gedeelte van de stoel waarin d e side
airbags geactiveerd worden, afdekken omdat dat het activeren va n de air-
bags negatief kan beïnvloeden. Dergelijke accessoires kunnen to t resul-
taat hebben dat de side airbags niet op de juiste wijze geactiv eerd worden,
helemaal niet geactiveerd worden of per ongeluk geactiveerd wor den,
waardoor ernstig letsel kan ontstaan.
● Laat niemand knielen op de passagiers-
stoel in de richting van het portier of
hoofd en handen buiten de auto steken.
● Bevestig niets aan en laat niets rusten
tegen componenten als het dashboard,
het stuurwielkussen of het onderste
deel van het dashboard.
Dergelijke voorwerpen kunnen als een
projectiel worden gelanceerd als de
bestuurdersairbag, de voorpassagiers-
airbag en de knie-airbag worden geacti-
veerd.
● Bevestig geen voorwerpen aan onder-
delen van de auto, zoals het portier, de
voorruit, de portierruit, de voor- of ach-
terstijl, de dakstijl en de handgreep.
(Behalve het label voor de snelheidsbe-
perking →Blz. 618)

461-1. Voor een veilig gebruik
WAARSCHUWING
■Voorzorgsmaatregelen SRS-airbags
● Oefen geen overmatige kracht uit op delen waarin onderdelen van het air-
bagsysteem aanwezig zijn.
Als dat wel gebeurt, kunnen er storingen aan de SRS-airbags ont staan.
● Raak onderdelen van het airbagsysteem niet aan direct nadat de SRS-air-
bags geactiveerd zijn, omdat deze heet kunnen zijn.
● Als u na het activeren van de SRS-airbags moeilijkheden met de ademha-
ling ondervindt, open dan een portier of ruit om frisse lucht b innen te laten
of verlaat de auto als u dat op een veilige manier kunt doen. Als er poeder-
deeltjes op uw huid zijn terechtgekomen, was deze er dan zo snel moge-
lijk af om huidirritatie te voorkomen.
● Als de delen van de auto waarin airbags ondergebracht zijn, zoa ls het
stuurwielkussen en de bekleding van de voor- en achterstijlen, beschadigd
of gescheurd zijn, laat deze dan vervangen door een erkende Toy ota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwali ficeerde en
uitgeruste deskundige.
■ Wijzigingen aan en afvoeren van o nderdelen van het SRS-airbagsys-
teem
Voer uw auto niet af en voer geen van onderstaande veranderinge n uit zon-
der eerst een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige te raadpl egen. De
airbags kunnen defect raken of per ongeluk worden geactiveerd (opgebla-
zen), waardoor ernstig letsel kan ontstaan.
● Plaatsen, verwijderen, demonteren en repareren van de airbags
● Reparaties, wijzigingen, verwijderen of vervangen van het stuur wiel,
instrumentenpaneel, dashboard, stoelen of stoelbekleding, voor- , midden-
en achterstijlen en dakzijrails
● Reparaties of wijzigingen aan het voorspatbord, de voorbumper o f de zij-
kant van het passagierscompartiment
● Plaatsen van een bullbar, sneeuwploeg of lier
● Wijzigingen aan de wielophanging van de auto
● Plaatsen van elektronische apparatuur als een mobiele tweewegra dio
(zend-/ontvanginstallatie) of CD-speler
● Wijzigingen aan de auto ten behoeve van mindervaliden

471-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
■Als de SRS-airbags worden geactiveerd
●U kunt lichte schaafplekken, brandwonden, kneuzingen, e.d. oplo pen als
gevolg van de zeer hoge snelheid waarmee de SRS-airbags worden geacti-
veerd door hete gassen.
● Er is een luide knal hoorbaar en er komt wit poeder vrij.
● Gedurende enkele minuten na het activeren van de airbags kunnen de
onderdelen van de airbagmodule (stuurwielnaaf, afdekkap airbag en ontste-
kingsmechanisme) evenals de voorstoelen, delen van de voor- en achter-
stijlen en de dakzijrail nog heet zijn. De airbag zelf kan ook heet zijn.
● De voorruit kan barsten.
● Auto's met ERA-GLONASS/EVAK: Als een airbag wordt geactiveerd, belt
het systeem automatisch naar het controlecentrum van ERA-GLONAS S/
EVAK
*. De locatie van de auto wordt doorgegeven (zonder dat de toets
SOS hoeft te worden ingedrukt) en een medewerker zal proberen o m met
de inzittenden te praten om de ernst van de situatie vast te st ellen en te
bepalen of hulp nodig is. Als de inzittenden niet in staat zijn om te communi-
ceren, behandelt de medewerker de oproep automatisch als een noodgeval
en schakelt hij of zij de noodzakelijke hulpdiensten in. ( →Blz. 480)
*: In sommige gevallen kan er geen oproep worden geplaatst. ( →Blz. 483)
■ Voorwaarden voor activering van d e SRS-airbags (SRS-airbags voor)
● De airbags voor worden geactiveerd als een bepaalde drempelwaar de
wordt overschreden (vergelijkbaar met een frontale aanrijding m et een snel-
heid van ongeveer 20 - 30 km/h tegen een muur die niet kan bewegen of
vervormen).
Deze drempelsnelheid kan in de volgende situaties echter veel h oger lig-
gen:
• Wanneer de auto iets raakt dat kan bewegen en/of vervormen, zo als een
geparkeerde auto of lantaarnpaal
• Wanneer de auto betrokken raakt bij een ongeval waarbij de neus van de
auto onder een vrachtwagen terechtkomt
● Afhankelijk van het type aanrijding worden mogelijk alleen de gordelspan-
ners geactiveerd.
■ Voorwaarden voor activering van de SRS-airbags (SRS side airbag s en
curtain airbags)
● De SRS-side airbags en curtain airbags worden geactiveerd als e en
bepaalde drempelwaarde wordt overschreden (vergelijkbaar met te r plaatse
van het passagierscompartiment aangereden worden met een snelhe id van
ongeveer 20 - 30 km/h door een ongeveer 1.500 kg wegend voertuig, komend
vanuit een richting die haaks staat op de positie van de auto).
● De side airbags en curtain ai rbags worden mogelijk ook geactive erd bij een
ernstige frontale aanrijding.

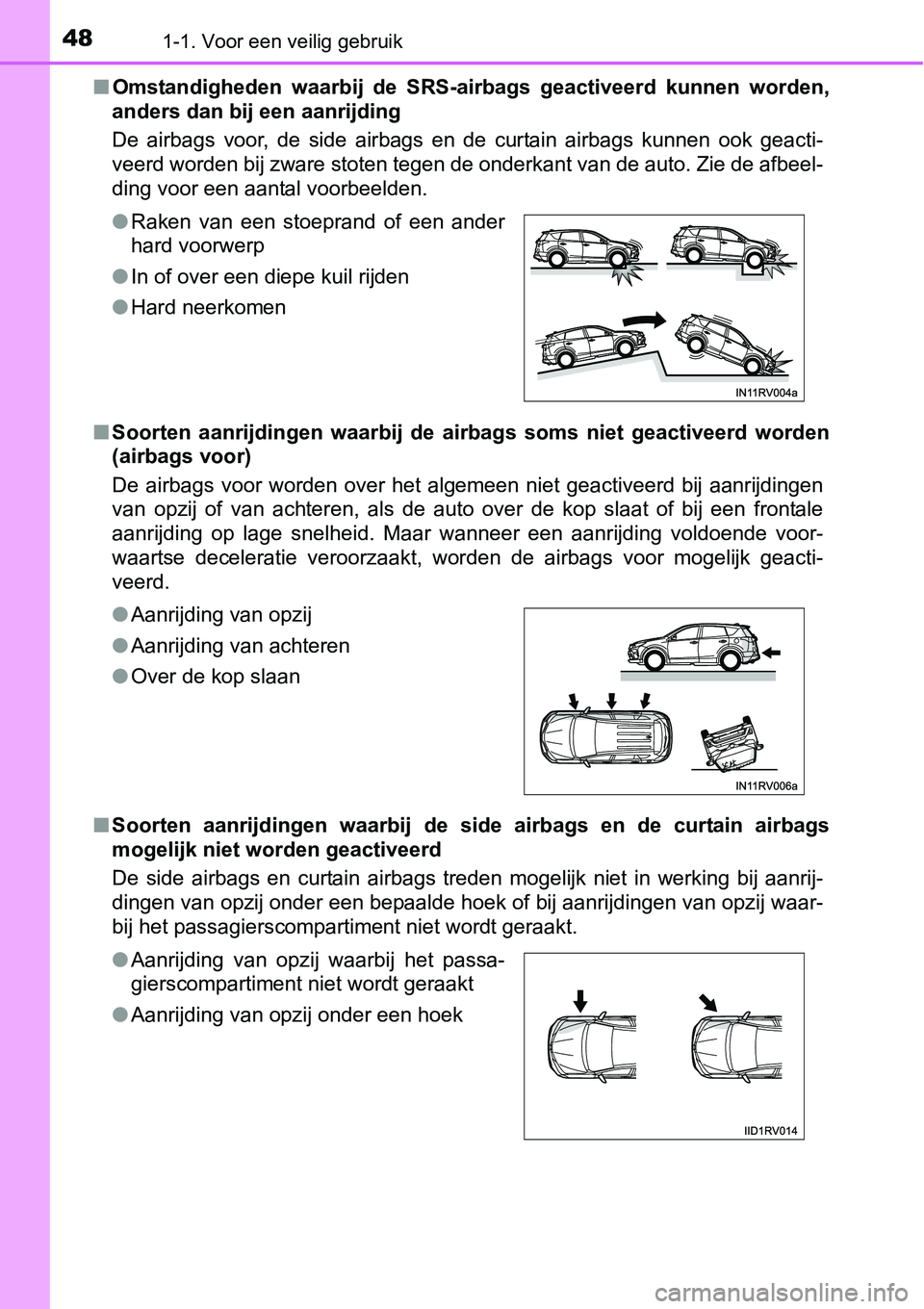

481-1. Voor een veilig gebruik
■Omstandigheden waarbij de SRS-air bags geactiveerd kunnen worden,
anders dan bij een aanrijding
De airbags voor, de side airbags en de curtain airbags kunnen o ok geacti-
veerd worden bij zware stoten tegen de onderkant van de auto. Z ie de afbeel-
ding voor een aantal voorbeelden.
■ Soorten aanrijdingen waarbij de airbags soms niet geactiveerd w orden
(airbags voor)
De airbags voor worden over het algemeen niet geactiveerd bij a anrijdingen
van opzij of van achteren, als de auto over de kop slaat of bij een frontale
aanrijding op lage snelheid. Maar wanneer een aanrijding voldoende voor-
waartse deceleratie veroorzaakt, worden de airbags voor mogelij k geacti-
veerd.
■ Soorten aanrijdingen waarbij de side airbags en de curtain airb ags
mogelijk niet worden geactiveerd
De side airbags en curtain airbags treden mogelijk niet in werking bij aanrij-
dingen van opzij onder een bepaalde hoek of bij aanrijdingen van opzij waar-
bij het passagierscompartiment niet wordt geraakt. ● Raken van een stoeprand of een ander
hard voorwerp
● In of over een diepe kuil rijden
● Hard neerkomen
● Aanrijding van opzij
● Aanrijding van achteren
● Over de kop slaan
● Aanrijding van opzij waarbij het passa-
gierscompartiment niet wordt geraakt
● Aanrijding van opzij onder een hoek

491-1. Voor een veilig gebruik
1
Veiligheid en beveiliging
De side airbags en curtain airbags treden over het algemeen niet in werking
bij aanrijdingen van achteren, als de auto over de kop slaat of bij een aanrij-
ding van opzij op lage snelheid of bij een frontale aanrijding op lage snelheid.
■ Wanneer moet u contact opnemen met een erkende Toyota-dealer of her-
steller/reparateur of een ander e naar behoren gekwalificeerde e n uitge-
ruste deskundige
In de volgende gevallen zal controle en/of reparatie van de aut o nodig zijn.
Neem zo snel mogelijk contact op met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
● Nadat een of meer SRS-airbags zijn geactiveerd.
●
Aanrijding van achteren
● Over de kop slaan
● De voorzijde van de auto is beschadigd
of vervormd of de auto was betrokken bij
een ongeval dat niet van zodanige aard
was dat de airbags vóór werden geacti-
veerd.
● Bij beschadiging of vervorming van een
gedeelte van een portier of het omlig-
gende gebied of bij een ongeval dat niet
van zodanige aard was dat de side air-
bags en curtain airbags werden geacti-
veerd.
● Bij krassen, scheuren of andere bescha-
digingen aan het stuurwielkussen of het
dashboard bij de voorpassagiersairbag
of het onderste gedeelte van het instru-
mentenpaneel.
