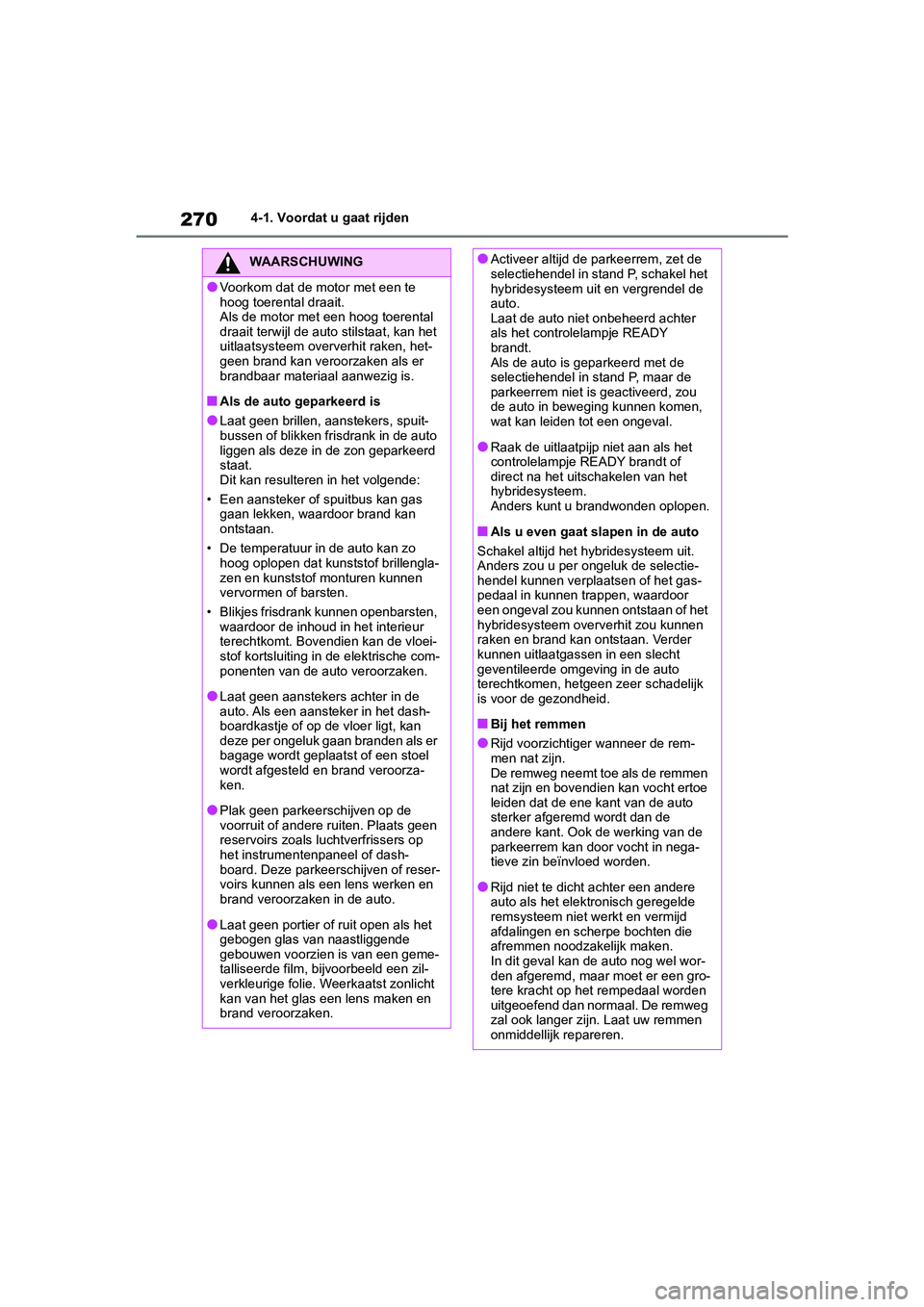

2704-1. Voordat u gaat rijden
WAARSCHUWING
●Voorkom dat de motor met een te
hoog toerental draait.
Als de motor met een hoog toerental
draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, het-
geen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
■Als de auto geparkeerd is
●Laat geen brillen, aanstekers, spuit-
bussen of blikken frisdrank in de auto
liggen als deze in de zon geparkeerd
staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan
ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillengla-
zen en kunststof monturen kunnen
vervormen of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interieur
terechtkomt. Bovendien kan de vloei-
stof kortsluiting in de elektrische com-
ponenten van de auto veroorzaken.
●Laat geen aanstekers achter in de
auto. Als een aansteker in het dash-
boardkastje of op de vloer ligt, kan
deze per ongeluk gaan branden als er
bagage wordt geplaatst of een stoel
wordt afgesteld en brand veroorza-
ken.
●Plak geen parkeerschijven op de
voorruit of andere ruiten. Plaats geen
reservoirs zoals luchtverfrissers op
het instrumentenpaneel of dash-
board. Deze parkeerschijven of reser-
voirs kunnen als een lens werken en
brand veroorzaken in de auto.
●Laat geen portier of ruit open als het
gebogen glas van naastliggende
gebouwen voorzien is van een geme-
talliseerde film, bijvoorbeeld een zil-
verkleurige folie. Weerkaatst zonlicht
kan van het glas een lens maken en
brand veroorzaken.
●Activeer altijd de parkeerrem, zet de
selectiehendel in stand P, schakel het
hybridesysteem uit en vergrendel de
auto.
Laat de auto niet onbeheerd achter
als het controlelampje READY
brandt.
Als de auto is geparkeerd met de
selectiehendel in stand P, maar de
parkeerrem niet is geactiveerd, zou
de auto in beweging kunnen komen,
wat kan leiden tot een ongeval.
●Raak de uitlaatpijp niet aan als het
controlelampje READY brandt of
direct na het uitschakelen van het
hybridesysteem.
Anders kunt u brandwonden oplopen.
■Als u even gaat slapen in de auto
Schakel altijd het hybridesysteem uit.
Anders zou u per ongeluk de selectie-
hendel kunnen verplaatsen of het gas-
pedaal in kunnen trappen, waardoor
een ongeval zou kunnen ontstaan of het
hybridesysteem oververhit zou kunnen
raken en brand kan ontstaan. Verder
kunnen uitlaatgassen in een slecht
geventileerde omgeving in de auto
terechtkomen, hetgeen zeer schadelijk
is voor de gezondheid.
■Bij het remmen
●Rijd voorzichtiger wanneer de rem-
men nat zijn.
De remweg neemt toe als de remmen
nat zijn en bovendien kan vocht ertoe
leiden dat de ene kant van de auto
sterker afgeremd wordt dan de
andere kant. Ook de werking van de
parkeerrem kan door vocht in nega-
tieve zin beïnvloed worden.
●Rijd niet te dicht achter een andere
auto als het elektronisch geregelde
remsysteem niet werkt en vermijd
afdalingen en scherpe bochten die
afremmen noodzakelijk maken.
In dit geval kan de auto nog wel wor-
den afgeremd, maar moet er een gro-
tere kracht op het rempedaal worden
uitgeoefend dan normaal. De remweg
zal ook langer zijn. Laat uw remmen
onmiddellijk repareren.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 270 Friday, March 22, 2019 11:40 AM

271
4
4-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
●Het remsysteem bestaat uit 2 of meer
afzonderlijke hydraulische systemen:
als een van de systemen uitvalt,
werkt het andere systeem/werken de
andere systemen nog wel. In dat
geval moet het rempedaal krachtiger
worden ingetrapt dan gewoonlijk en
neemt ook de remweg toe. Laat uw
remmen onmiddellijk repareren.
■Als de auto vast komt te zitten (uit-
voeringen met vierwielaandrijving)
Laat de wielen niet overmatig doorslip-
pen als een van de wielen los van de
grond komt of als de auto vastzit in bij-
voorbeeld zand of modder. Anders kun-
nen de onderdelen van het
aandrijfsysteem beschadigd raken en
kan de auto plotseling naar voren of
achteren schieten en een ongeval ver-
oorzaken.
OPMERKING
■Tijdens het rijden
●Trap tijdens het rijden niet tegelijker-
tijd het gaspedaal en het rempedaal
in, anders neemt het vermogen van
het hybridesysteem mogelijk af.
●Gebruik het gaspedaal niet om de
auto op een helling op zijn plaats te
houden en trap daartoe ook niet het
rempedaal en het gaspedaal gelijktij-
dig in.
■Vermijd schade aan onderdelen
van de auto
●Draai het stuurwiel niet gedurende
langere tijd in een van beide richtin-
gen tegen de aanslag aan.
Anders kan schade aan de stuurbe-
krachtigingsmotor ontstaan.
●Rijd zo langzaam mogelijk over onef-
fenheden in de weg om schade aan
de wielen, de onderzijde van de auto,
enz. te vermijden.
■Als u tijdens het rijden een lekke
band krijgt
Een lekke of beschadigde band kan lei-
den tot de onderstaande situaties.
●Het kan moeilijk zijn om de auto
onder controle te houden.
●De auto kan abnormale geluiden
maken of trillen.
●De auto kan abnormaal gaan overhel-
len.
Houd het stuurwiel stevig vast en trap
het rempedaal geleidelijk in om de auto
tot stilstand te brengen.
Informatie over wat u moet doen in het
geval van een lekke band ( →Blz. 540,
552)
■Overstroomde wegen
Rijd niet op wegen die na zware regen-
val e.d. zijn overstroomd. Indien u dat
toch doet, kan de auto hierdoor ernstig
worden beschadigd.
●Motor slaat af
●Kortsluiting in elektrische componen-
ten
●Motorschade door onderdompeling in
water
Na het rijden op een overstroomde weg
moet het volgende worden nagekeken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige:
●Remwerking
●Veranderingen in het peil en de kwali-
teit van de olie en vloeistoffen voor de
motor, de hybridetransmissie (voor en
achter [AWD-uitvoeringen]), enz.
●Smering van de lagers en de wielop-
hanging (indien mogelijk) en de wer-
king van alle koppelingen, lagers,
enz.
■Bij het parkeren
Activeer altijd de parkeerrem en zet de
selectiehendel altijd in stand P. Anders
kan de auto onverwachts accelereren
als het gaspedaal per ongeluk wordt
ingetrapt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 271 Friday, March 22, 2019 11:40 AM

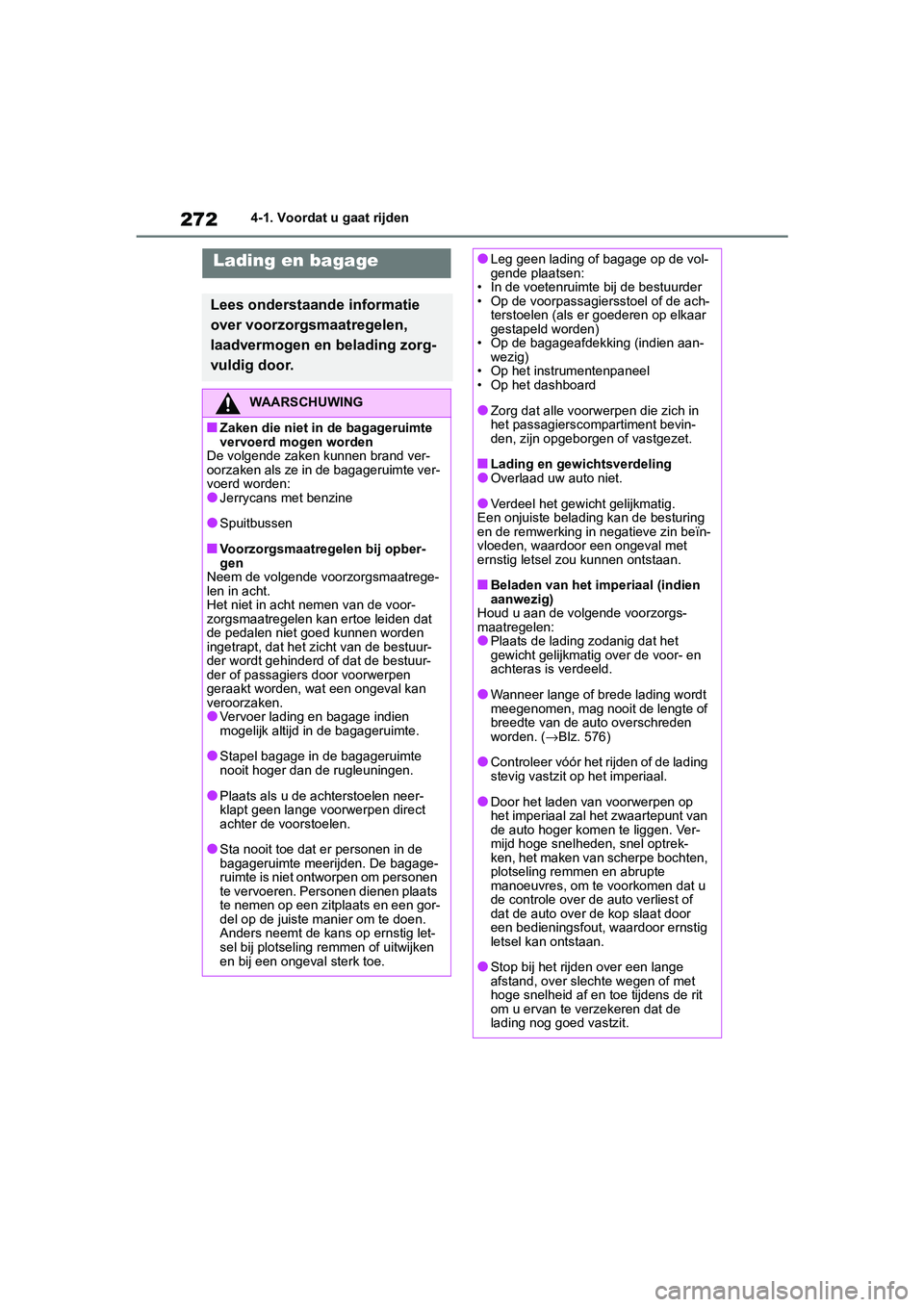

2724-1. Voordat u gaat rijden
Lading en bagage
Lees onderstaande informatie
over voorzorgsmaatregelen,
laadvermogen en belading zorg-
vuldig door.
WAARSCHUWING
■Zaken die niet in de bagageruimte
vervoerd mogen worden
De volgende zaken kunnen brand ver-
oorzaken als ze in de bagageruimte ver-
voerd worden:
●Jerrycans met benzine
●Spuitbussen
■Voorzorgsmaatregelen bij opber-
gen
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan ertoe leiden dat
de pedalen niet goed kunnen worden
ingetrapt, dat het zicht van de bestuur-
der wordt gehinderd of dat de bestuur-
der of passagiers door voorwerpen
geraakt worden, wat een ongeval kan
veroorzaken.
●Vervoer lading en bagage indien
mogelijk altijd in de bagageruimte.
●Stapel bagage in de bagageruimte
nooit hoger dan de rugleuningen.
●Plaats als u de achterstoelen neer-
klapt geen lange voorwerpen direct
achter de voorstoelen.
●Sta nooit toe dat er personen in de
bagageruimte meerijden. De bagage-
ruimte is niet ontworpen om personen
te vervoeren. Personen dienen plaats
te nemen op een zitplaats en een gor-
del op de juiste manier om te doen.
Anders neemt de kans op ernstig let-
sel bij plotseling remmen of uitwijken
en bij een ongeval sterk toe.
●Leg geen lading of bagage op de vol-
gende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de ach- terstoelen (als er goederen op elkaar
gestapeld worden)
• Op de bagageafdekking (indien aan- wezig)
• Op het instrumentenpaneel
• Op het dashboard
●Zorg dat alle voorwerpen die zich in
het passagierscompartiment bevin-
den, zijn opgeborgen of vastgezet.
■Lading en gewichtsverdeling●Overlaad uw auto niet.
●Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing
en de remwerking in negatieve zin beïn-
vloeden, waardoor een ongeval met
ernstig letsel zou kunnen ontstaan.
■Beladen van het imperiaal (indien
aanwezig)
Houd u aan de volgende voorzorgs-
maatregelen:
●Plaats de lading zodanig dat het
gewicht gelijkmatig over de voor- en
achteras is verdeeld.
●Wanneer lange of brede lading wordt
meegenomen, mag nooit de lengte of
breedte van de auto overschreden
worden. ( →Blz. 576)
●Controleer vóór het rijden of de lading
stevig vastzit op het imperiaal.
●Door het laden van voorwerpen op
het imperiaal zal het zwaartepunt van
de auto hoger komen te liggen. Ver-
mijd hoge snelheden, snel optrek-
ken, het maken van scherpe bochten,
plotseling remmen en abrupte
manoeuvres, om te voorkomen dat u
de controle over de auto verliest of
dat de auto over de kop slaat door
een bedieningsfout, waardoor ernstig
letsel kan ontstaan.
●Stop bij het rijden over een lange
afstand, over slechte wegen of met
hoge snelheid af en toe tijdens de rit
om u ervan te verzekeren dat de
lading nog goed vastzit.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 272 Friday, March 22, 2019 11:40 AM

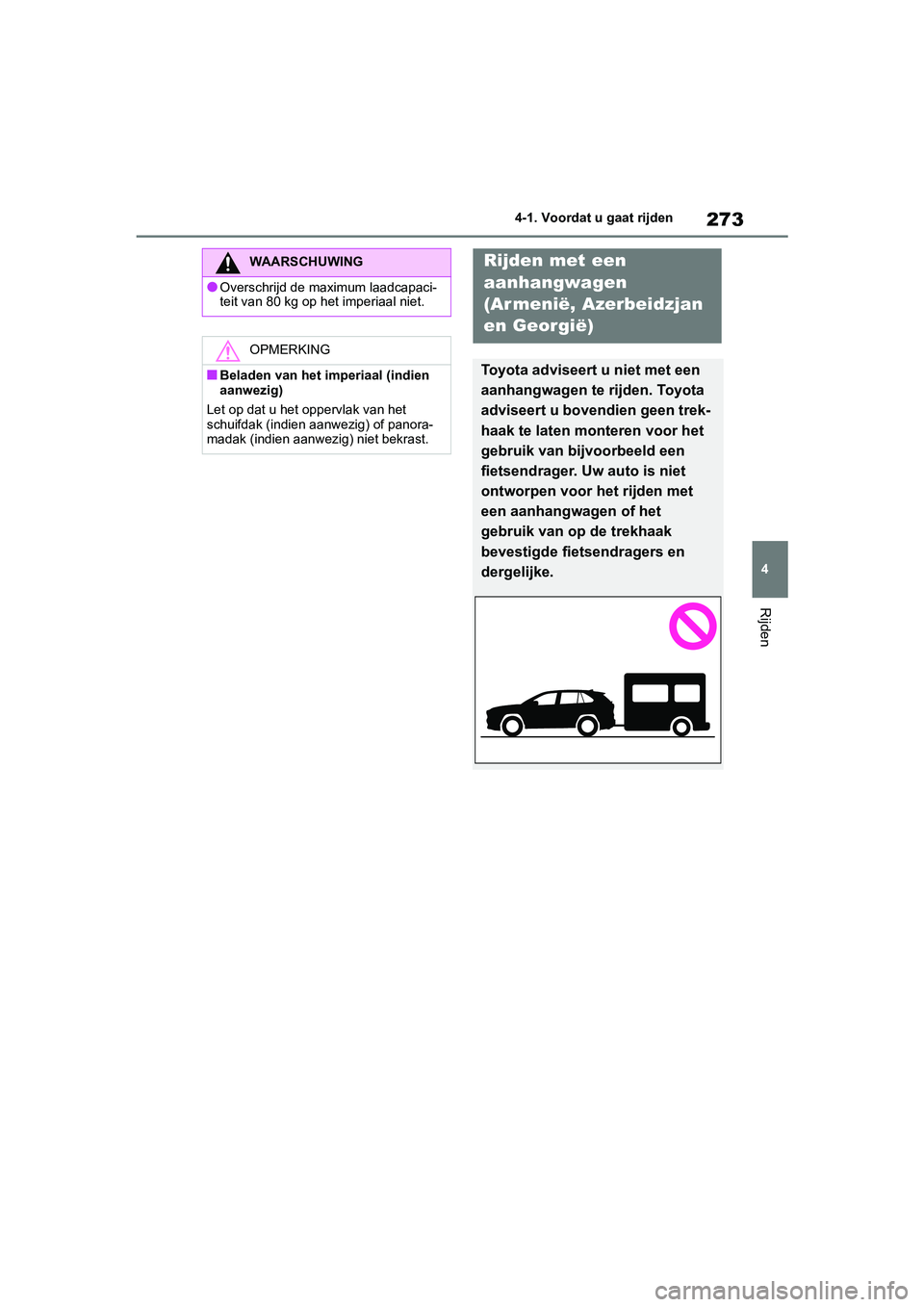

273
4
4-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
●Overschrijd de maximum laadcapaci-
teit van 80 kg op het imperiaal niet.
OPMERKING
■Beladen van het imperiaal (indien
aanwezig)
Let op dat u het oppervlak van het
schuifdak (indien aanwezig) of panora-
madak (indien aanwezig) niet bekrast.
Rijden met een
aanhangwagen
(Ar menië, Azerbeidzjan
en Georgië)
Toyota adviseert u niet met een
aanhangwagen te rijden. Toyota
adviseert u bovendien geen trek-
haak te laten monteren voor het
gebruik van bijvoorbeeld een
fietsendrager. Uw auto is niet
ontworpen voor het rijden met
een aanhangwagen of het
gebruik van op de trekhaak
bevestigde fietsendragers en
dergelijke.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 273 Friday, March 22, 2019 11:40 AM

2744-1. Voordat u gaat rijden
■Informatie over banden●Verhoog de bandenspanning met 20,0
kPa (0,2 kg/cm2 of bar, 3 psi) als er een
aanhangwagen getrokken wordt.
(→ Blz. 583)
●Verhoog de bandenspanning van de
aanhangwagen tot de waarde die de
fabrikant van de aanhangwagen opgeeft
voor de combinatie van aanhangwagen-
gewicht en belading.
■Veiligheidscontroles voor het rijden
met een aanhangwagen
●Controleer of de maximale kogeldruk
voor de trekhaak/trekhaak met afneem-
bare kogel niet overschreden wordt.
Houd er rekening mee dat het gewicht
van de aanhangwagen moet worden
opgeteld bij het gewicht van de auto.
Controleer ook of het totale gewicht van
de auto binnen het maximaal toege-
stane gewicht blijft. ( →Blz. 275)
●Controleer of de lading op de aanhang-
wagen goed vastgezet is.
●Maak, indien u het achteropkomend ver-
keer niet goed kunt zien met de stan-
daard buitenspiegels, gebruik van extra
buitenspiegels. Stel de armen van deze
extra spiegels aan beide zijden zo af dat
ze altijd maximaal zicht bieden op de
weg achter u.
Rijden met een
aanhangwagen (behalve
Armenië, Azerbeidzjan
en Georgië)
Uw auto is in eerste instantie
ontworpen voor het vervoer van
personen en hun bagage. Het rij-
den met een aanhangwagen zal
een negatief effect hebben op de
rijeigenschappen, prestaties,
remvermogen, duurzaamheid en
het brandstofverbruik. Met name
bij het rijden met een aanhang-
wagen hangen uw veiligheid en
comfort af van de juiste uitrus-
ting en een voorzichtig rijge-
drag. Voor uw veiligheid en die
van anderen, mag de aanhang-
wagen niet te zwaar worden
beladen.
Rijd voorzichtig tijdens het rij-
den met een aanhangwagen en
houd u aan de voorschriften die
gelden voor de aanhangwagen.
De Toyota-garantie dekt geen
schade die ontstaat bij het
bedrijfsmatig rijden met een aan-
hangwagen.
Raadpleeg voordat u met een
aanhangwagen gaat rijden eerst
een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige
voor meer informatie. In som-
mige landen zijn er namelijk wet-
telijke voorschriften voor het
rijden met aanhangwagens.
WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op.
Anders kunnen zich ongevallen voordoen
die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregele n bij het rijden
met een aanhangwagen
Controleer bij het rijden met een aanhang-
wagen of de maximaal toegestane
gewichten niet worden overschreden.
(
→Blz. 275)
■Voorkomen van een ongeval of letsel
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen wan-
neer het compacte reservewiel onder
uw auto is gemonteerd.
●Auto's met bandenreparatieset:
Rijd niet met een aanhangwagen wan-
neer een band is gemonteerd die is
gerepareerd met de bandenreparatie-
set.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 274 Friday, March 22, 2019 11:40 AM

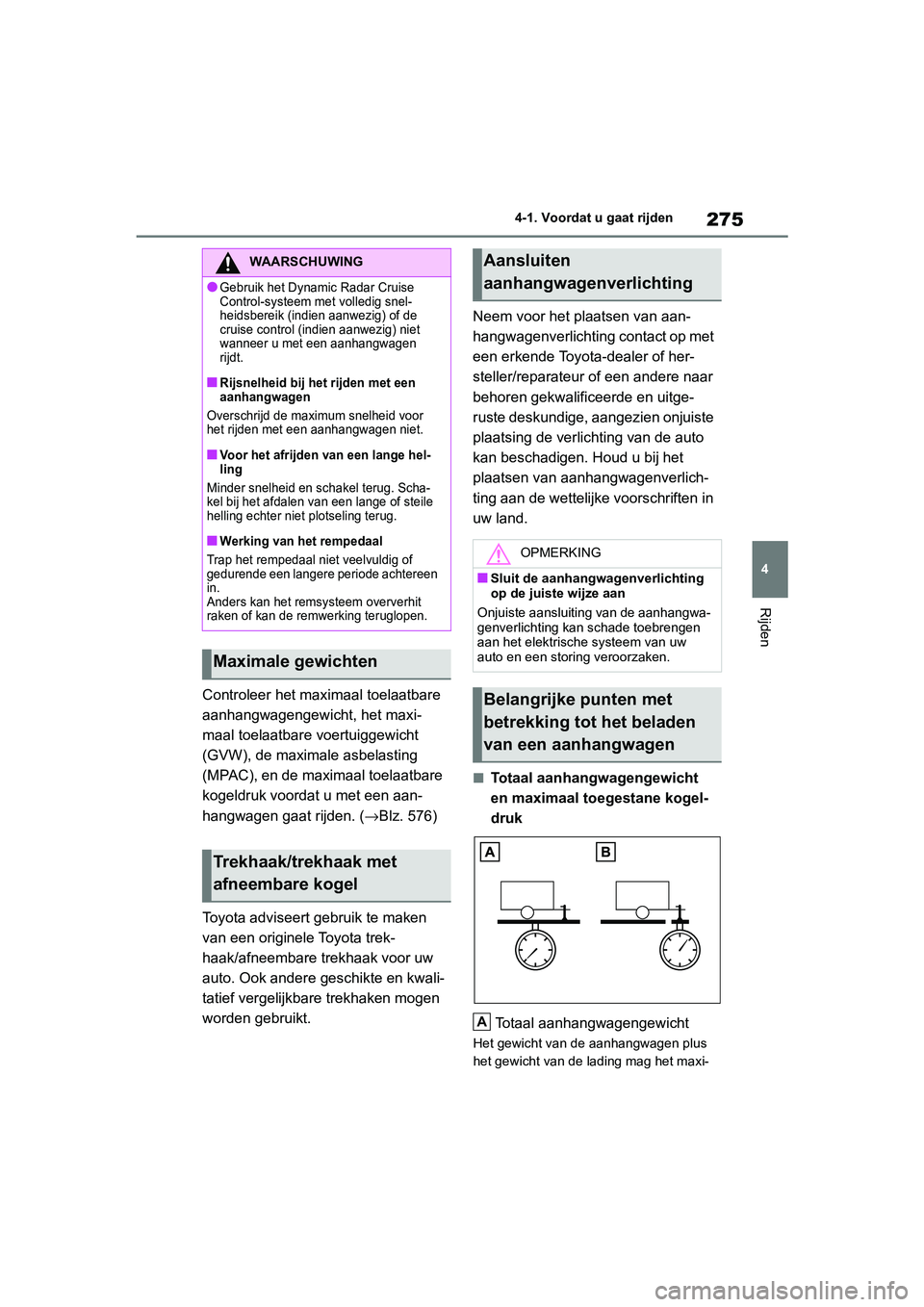

275
4
4-1. Voordat u gaat rijden
Rijden
Controleer het maximaal toelaatbare
aanhangwagengewicht, het maxi-
maal toelaatbare voertuiggewicht
(GVW), de maximale asbelasting
(MPAC), en de maximaal toelaatbare
kogeldruk voordat u met een aan-
hangwagen gaat rijden. (
→Blz. 576)
Toyota adviseert gebruik te maken
van een originele Toyota trek-
haak/afneembare trekhaak voor uw
auto. Ook andere geschikte en kwali-
tatief vergelijkbare trekhaken mogen
worden gebruikt. Neem voor het plaatsen van aan-
hangwagenverlichting contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige, aangezien onjuiste
plaatsing de verlichting van de auto
kan beschadigen. Houd u bij het
plaatsen van aanhangwagenverlich-
ting aan de wettelijke voorschriften in
uw land.
■Totaal aanhangwagengewicht
en maximaal toegestane kogel-
druk
Totaal aanhangwagengewicht
Het gewicht van de aanhangwagen plus
het gewicht van de lading mag het maxi-
WAARSCHUWING
●Gebruik het Dynamic Radar Cruise
Control-systeem met volledig snel-
heidsbereik (indien aanwezig) of de
cruise control (indien aanwezig) niet
wanneer u met een aanhangwagen
rijdt.
■Rijsnelheid bij het rijden met een
aanhangwagen
Overschrijd de maximum snelheid voor
het rijden met een aanhangwagen niet.
■Voor het afrijden van een lange hel-
ling
Minder snelheid en schakel terug. Scha-
kel bij het afdalen van een lange of steile
helling echter niet p lotseling terug.
■Werking van het rempedaal
Trap het rempedaal niet veelvuldig of
gedurende een langere periode achtereen
in.
Anders kan het remsysteem oververhit
raken of kan de remwerking teruglopen.
Maximale gewichten
Trekhaak/trekhaak met
afneembare kogel
Aansluiten
aanhangwagenverlichting
OPMERKING
■Sluit de aanhangwagenverlichting
op de juiste wijze aan
Onjuiste aansluiting van de aanhangwa-
genverlichting kan schade toebrengen
aan het elektrische systeem van uw
auto en een storing veroorzaken.
Belangrijke punten met
betrekking tot het beladen
van een aanhangwagen
A
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 275 Friday, March 22, 2019 11:40 AM

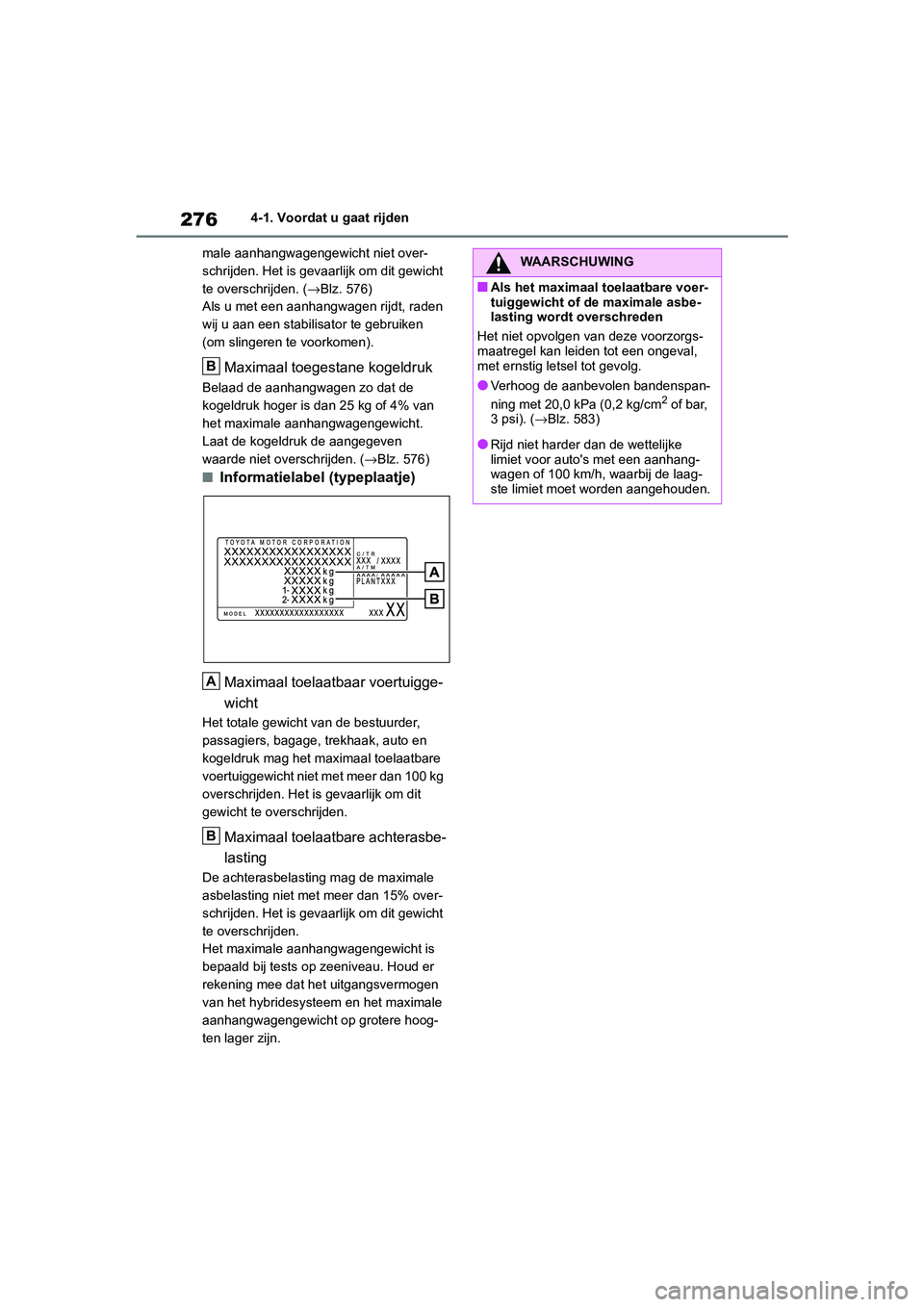

2764-1. Voordat u gaat rijden
male aanhangwagengewicht niet over-
schrijden. Het is gevaarlijk om dit gewicht
te overschrijden. ( →Blz. 576)
Als u met een aanhangwagen rijdt, raden
wij u aan een stabilisator te gebruiken
(om slingeren te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de
kogeldruk hoger is dan 25 kg of 4% van
het maximale aanhangwagengewicht.
Laat de kogeldruk de aangegeven
waarde niet overschrijden. ( →Blz. 576)
■Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuigge-
wicht
Het totale gewicht van de bestuurder,
passagiers, bagage, trekhaak, auto en
kogeldruk mag het maximaal toelaatbare
voertuiggewicht niet met meer dan 100 kg
overschrijden. Het is gevaarlijk om dit
gewicht te overschrijden.
Maximaal toelaatbare achterasbe-
lasting
De achterasbelasting mag de maximale
asbelasting niet met meer dan 15% over-
schrijden. Het is gevaarlijk om dit gewicht
te overschrijden.
Het maximale aanhangwagengewicht is
bepaald bij tests op zeeniveau. Houd er
rekening mee dat het uitgangsvermogen
van het hybridesysteem en het maximale
aanhangwagengewicht op grotere hoog-
ten lager zijn.
B
A
B
WAARSCHUWING
■Als het maximaal toelaatbare voer-
tuiggewicht of de maximale asbe-
lasting wordt overschreden
Het niet opvolgen van deze voorzorgs-
maatregel kan leiden tot een ongeval,
met ernstig letsel tot gevolg.
●Verhoog de aanbevolen bandenspan-
ning met 20,0 kPa (0,2 kg/cm2 of bar,
3 psi). ( →Blz. 583)
●Rijd niet harder dan de wettelijke
limiet voor auto's met een aanhang-
wagen of 100 km/h, waarbij de laag-
ste limiet moet worden aangehouden.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 276 Friday, March 22, 2019 11:40 AM

277
4
4-1. Voordat u gaat rijden
Rijden
457 mm
461 mm
536 mm
Montagepositie voor de trekhaak/afneembare trekhaak
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 277 Friday, March 22, 2019 11:40 AM

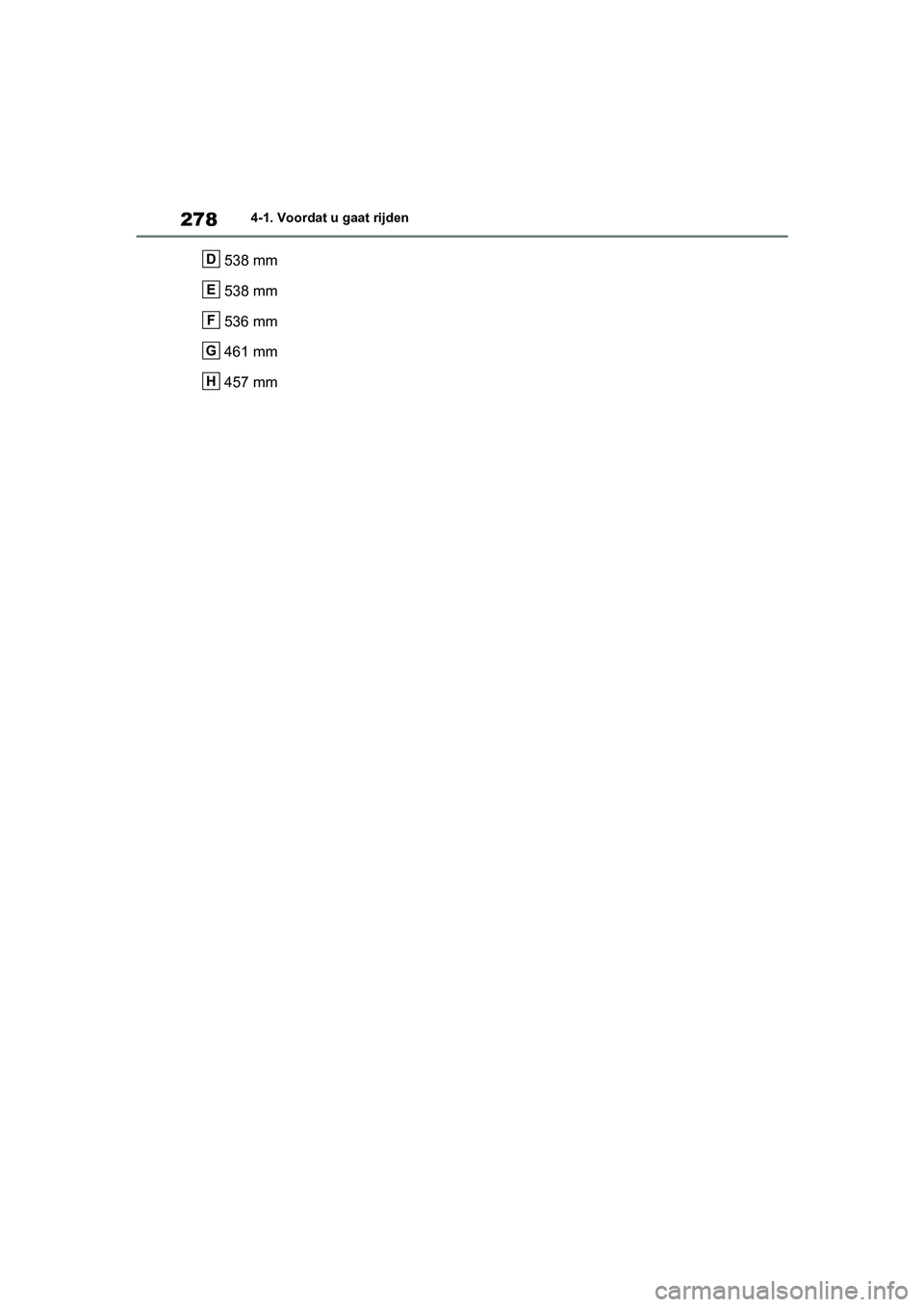

2784-1. Voordat u gaat rijden
538 mm
538 mm
536 mm
461 mm
457 mmD
E
F
G
H
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 278 Friday, March 22, 2019 11:40 AM

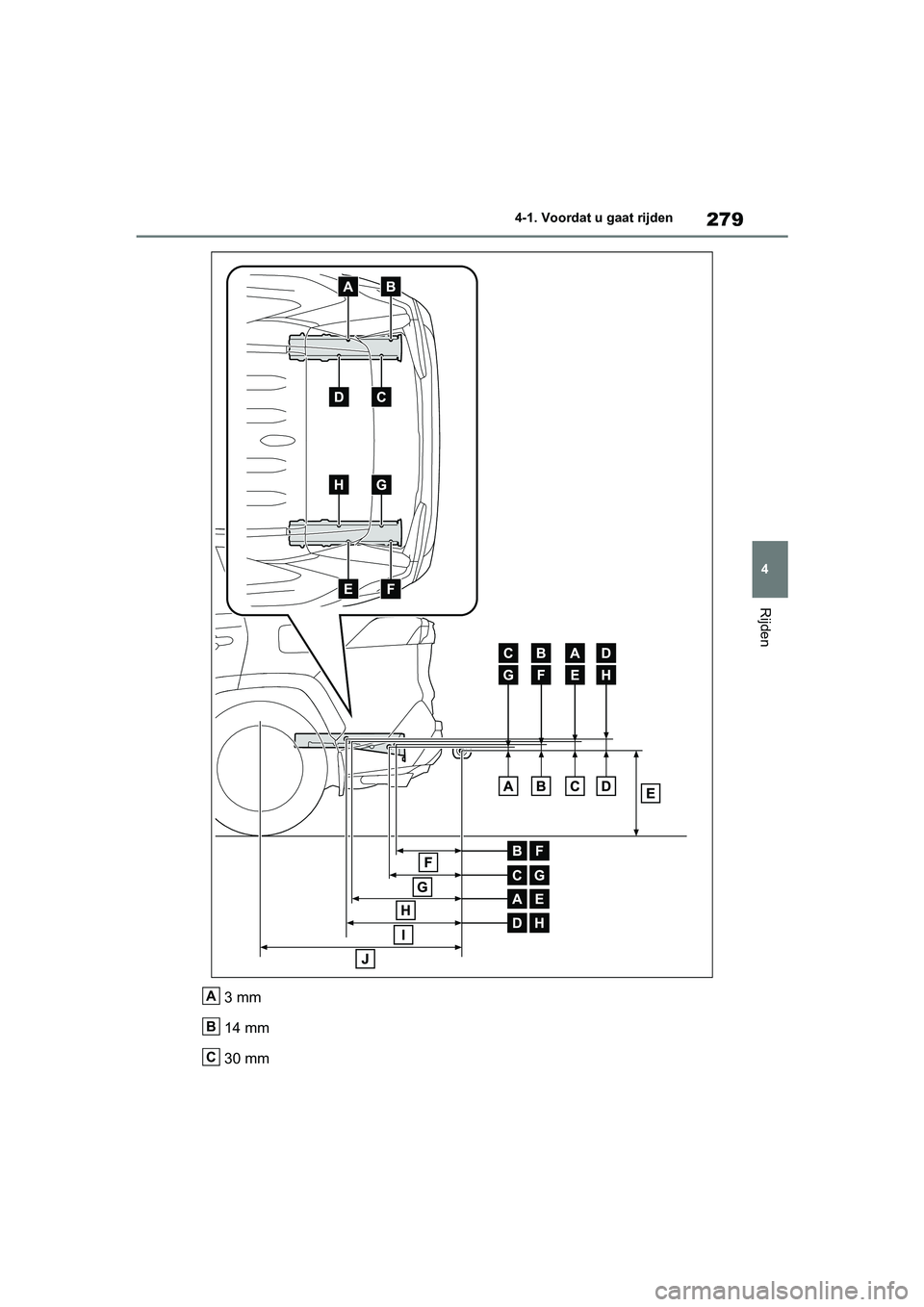

279
4
4-1. Voordat u gaat rijden
Rijden
3 mm
14 mm
30 mmA
B
C
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 279 Friday, March 22, 2019 11:40 AM
