4606-2. Onderhoud
6-2.Onderhoud

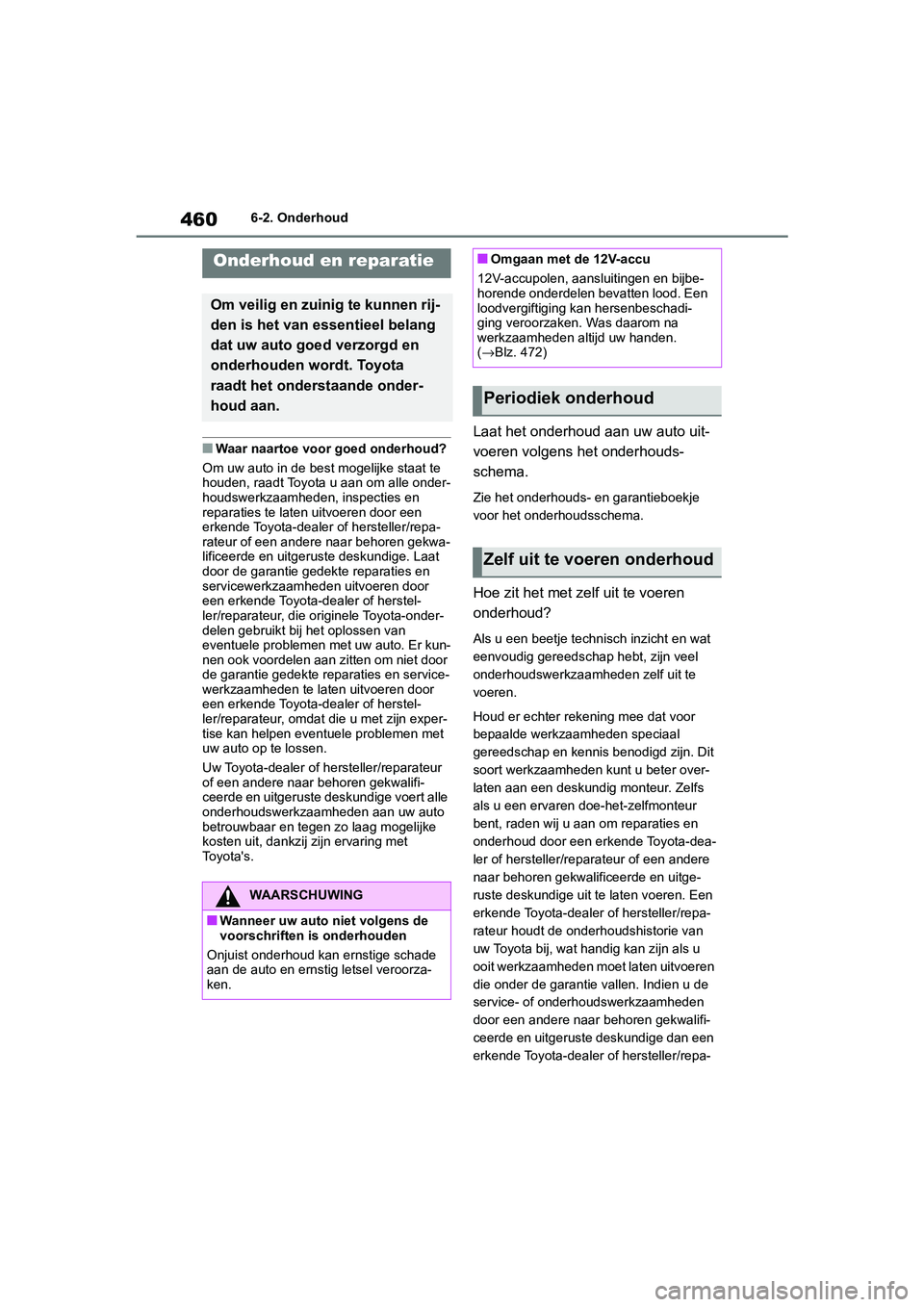

■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en
reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige. Laat
door de garantie gedekte reparaties en
servicewerkzaamheden uitvoeren door
een erkende Toyota-dealer of herstel-
ler/reparateur, die originele Toyota-onder-
delen gebruikt bij het oplossen van
eventuele problemen met uw auto. Er kun-
nen ook voordelen aan zitten om niet door
de garantie gedekte reparaties en service-
werkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of herstel-
ler/reparateur, omdat die u met zijn exper-
tise kan helpen eventuele problemen met
uw auto op te lossen.
Uw Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voert alle
onderhoudswerkzaamheden aan uw auto
betrouwbaar en tegen zo laag mogelijke
kosten uit, dankzij zijn ervaring met
To y o t a ' s .
Laat het onderhoud aan uw auto uit-
voeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje
voor het onderhoudsschema.
Hoe zit het met zelf uit te voeren
onderhoud?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te
voeren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit
soort werkzaamheden kunt u beter over-
laten aan een deskundig monteur. Zelfs
als u een ervaren doe-het-zelfmonteur
bent, raden wij u aan om reparaties en
onderhoud door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige uit te laten voeren. Een
erkende Toyota-dealer of hersteller/repa-
rateur houdt de onderhoudshistorie van
uw Toyota bij, wat handig kan zijn als u
ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de
service- of onderhoudswerkzaamheden
door een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige dan een
erkende Toyota-dealer of hersteller/repa-
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota
raadt het onderstaande onder-
houd aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en ernstig letsel veroorza-
ken.
■Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbe-
horende onderdelen bevatten lood. Een
loodvergiftiging kan hersenbeschadi-
ging veroorzaken. Was daarom na
werkzaamheden altijd uw handen.
( → Blz. 472)
Periodiek onderhoud
Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 460 Friday, March 22, 2019 11:40 AM

461
6
6-2. Onderhoud
Onderhoud en verzorging
rateur laat uitvoeren, raden wij u aan te
vragen of de onderhoudshistorie kan wor-
den bijgehouden.

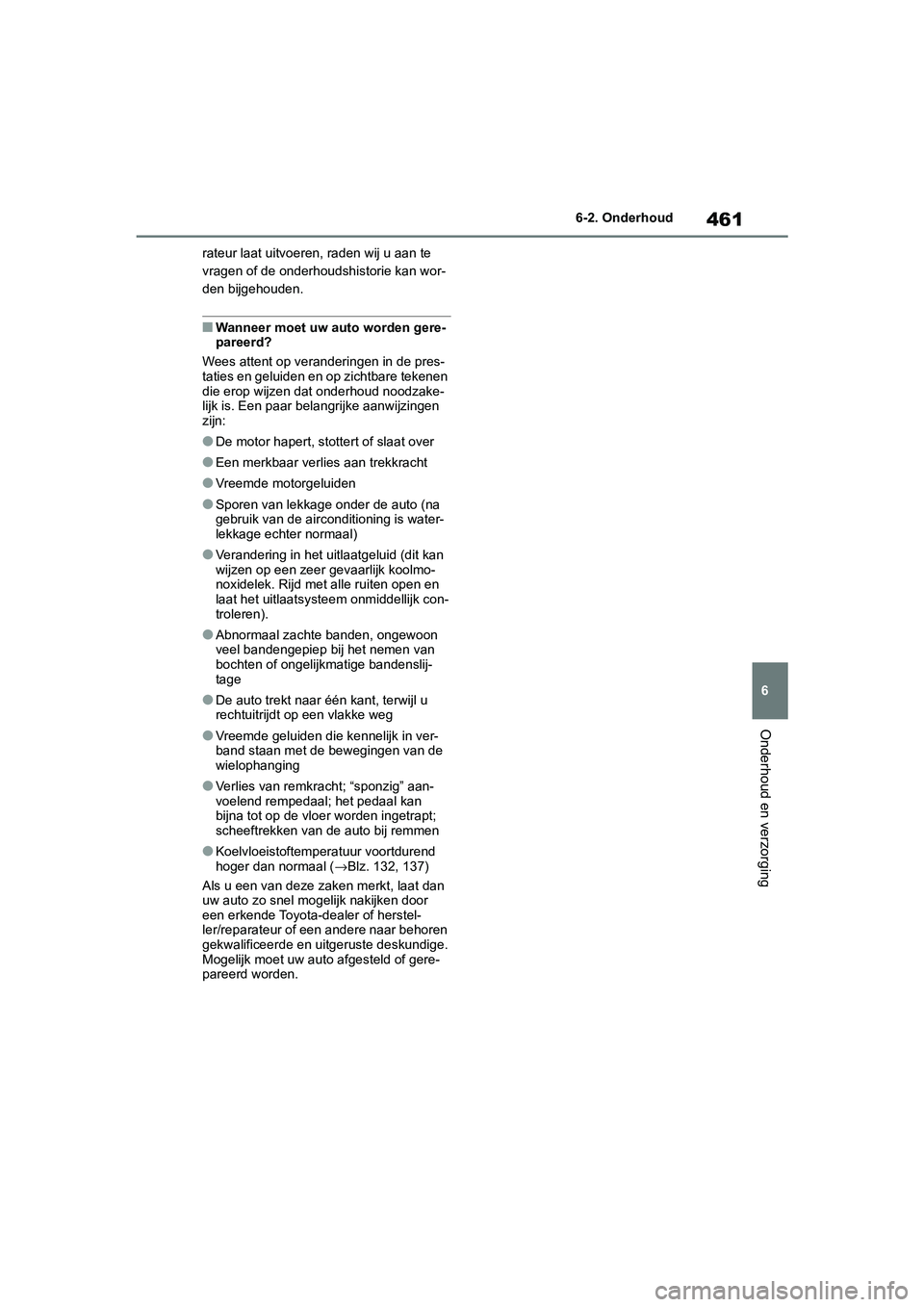

■Wanneer moet uw auto worden gere-
pareerd?
Wees attent op veranderingen in de pres-
taties en geluiden en op zichtbare tekenen
die erop wijzen dat onderhoud noodzake-
lijk is. Een paar belangrijke aanwijzingen
zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de airconditioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan
wijzen op een zeer gevaarlijk koolmo-
noxidelek. Rijd met alle ruiten open en
laat het uitlaatsysteem onmiddellijk con-
troleren).
●Abnormaal zachte banden, ongewoon
veel bandengepiep bij het nemen van
bochten of ongelijkmatige bandenslij-
tage
●De auto trekt naar één kant, terwijl u
rechtuitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in ver-
band staan met de bewegingen van de
wielophanging
●Verlies van remkracht; “sponzig” aan-
voelend rempedaal; het pedaal kan
bijna tot op de vloer worden ingetrapt;
scheeftrekken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal ( →Blz. 132, 137)
Als u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Mogelijk moet uw auto afgesteld of gere-
pareerd worden.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 461 Friday, March 22, 2019 11:40 AM

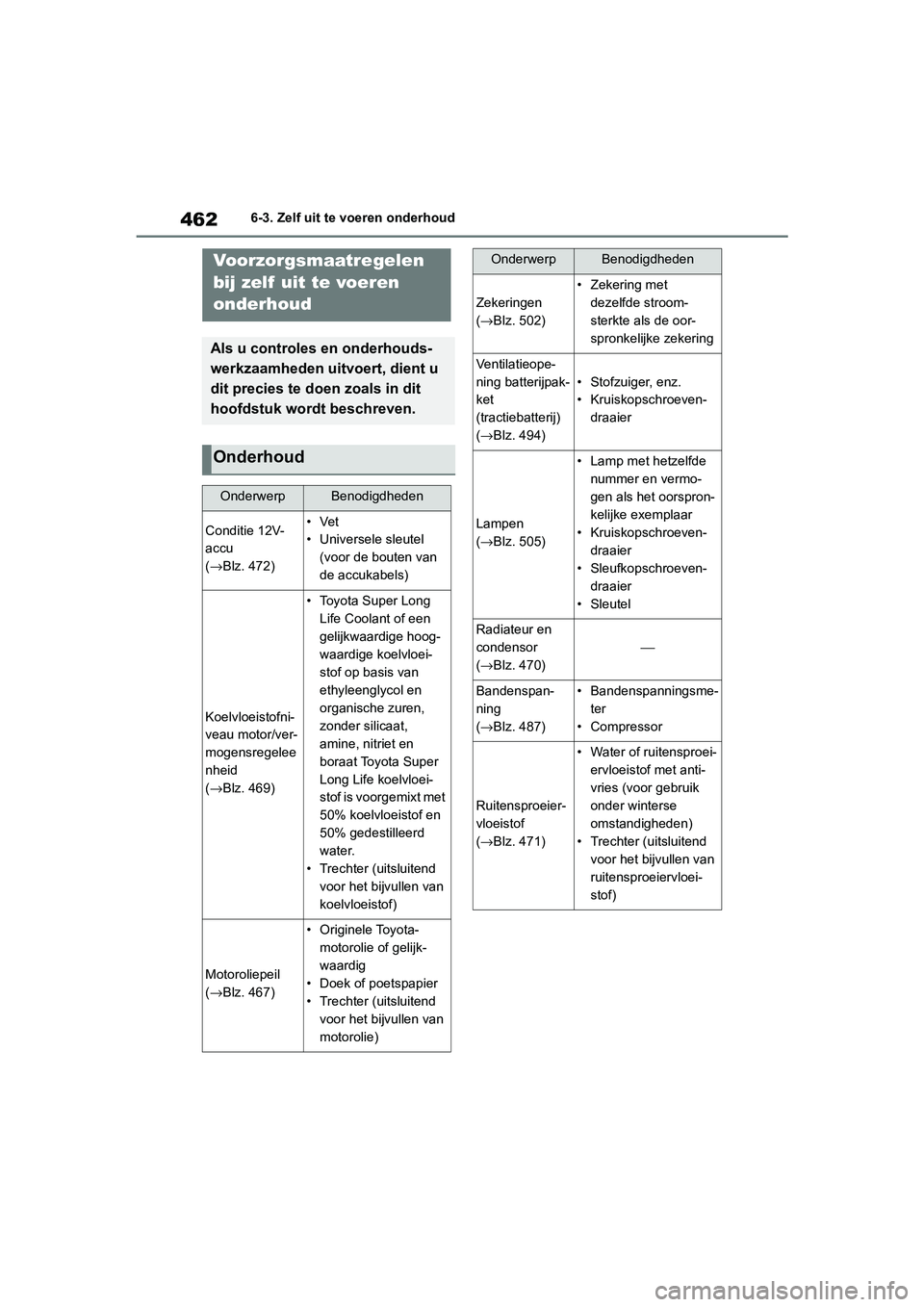

4626-3. Zelf uit te voeren onderhoud
6-3.Zelf uit te voeren onderhoud
Voorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie 12V-
accu
(→Blz. 472)•Vet
• Universele sleutel
(voor de bouten van
de accukabels)
Koelvloeistofni-
veau motor/ver-
mogensregelee
nheid
(→ Blz. 469)
• Toyota Super Long
Life Coolant of een
gelijkwaardige hoog-
waardige koelvloei-
stof op basis van
ethyleenglycol en
organische zuren,
zonder silicaat,
amine, nitriet en
boraat Toyota Super
Long Life koelvloei-
stof is voorgemixt met
50% koelvloeistof en
50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van
koelvloeistof)
Motoroliepeil
(→ Blz. 467)
• Originele Toyota-
motorolie of gelijk-
waardig
• Doek of poetspapier
• Trechter (uitsluitend
voor het bijvullen van
motorolie)
Zekeringen
(→ Blz. 502)
• Zekering met
dezelfde stroom-
sterkte als de oor-
spronkelijke zekering
Ventilatieope-
ning batterijpak-
ket
(tractiebatterij)
(→ Blz. 494)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
(→ Blz. 505)
• Lamp met hetzelfde
nummer en vermo-
gen als het oorspron-
kelijke exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(→ Blz. 470)
⎯
Bandenspan-
ning
(→Blz. 487)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 471)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend
voor het bijvullen van
ruitensproeiervloei-
stof)
OnderwerpBenodigdheden
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 462 Friday, March 22, 2019 11:40 AM

463
6

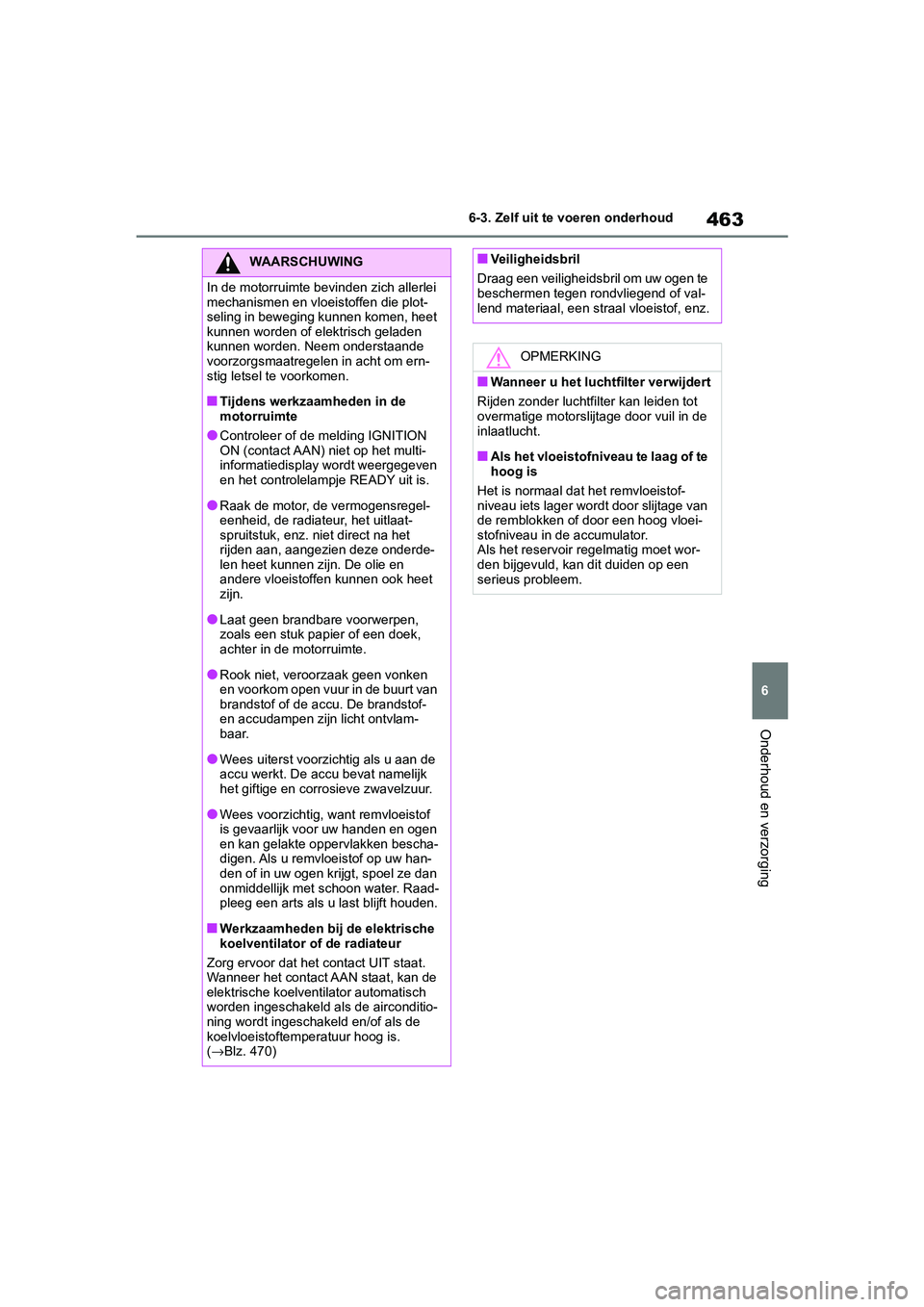

6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet
kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande
voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■Tijdens werkzaamheden in de
motorruimte
●Controleer of de melding IGNITION
ON (contact AAN) niet op het multi-
informatiedisplay wordt weergegeven
en het controlelampje READY uit is.
●Raak de motor, de vermogensregel-
eenheid, de radiateur, het uitlaat-
spruitstuk, enz. niet direct na het
rijden aan, aangezien deze onderde-
len heet kunnen zijn. De olie en
andere vloeistoffen kunnen ook heet
zijn.
●Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
●Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt van
brandstof of de accu. De brandstof-
en accudampen zijn licht ontvlam-
baar.
●Wees uiterst voorzichtig als u aan de
accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken bescha-
digen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan
onmiddellijk met schoon water. Raad-
pleeg een arts als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilator o
f de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch
worden ingeschakeld als de airconditio-
ning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
(→ Blz. 470)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of val-
lend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniv eau te laag of te
hoog is
Het is normaal dat het remvloeistof-
niveau iets lager wordt door slijtage van
de remblokken of door een hoog vloei-
stofniveau in de accumulator.
Als het reservoir regelmatig moet wor-
den bijgevuld, kan dit duiden op een
serieus probleem.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 463 Friday, March 22, 2019 11:40 AM

4646-3. Zelf uit te voeren onderhoud

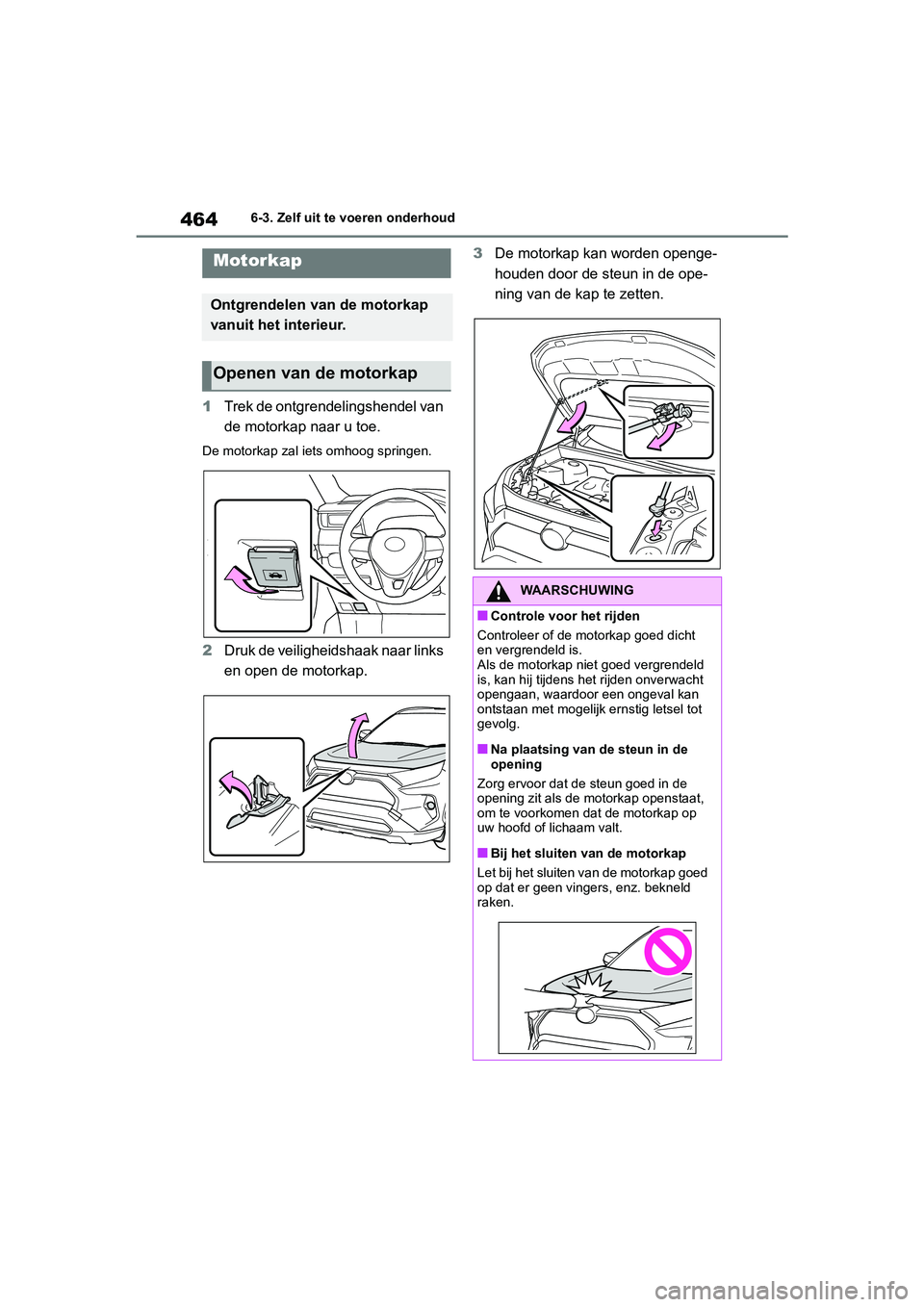

1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de ope-
ning van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is.
Als de motorkap niet goed vergrendeld
is, kan hij tijdens het rijden onverwacht
opengaan, waardoor een ongeval kan
ontstaan met mogelijk ernstig letsel tot
gevolg.
■Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 464 Friday, March 22, 2019 11:40 AM

465
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.

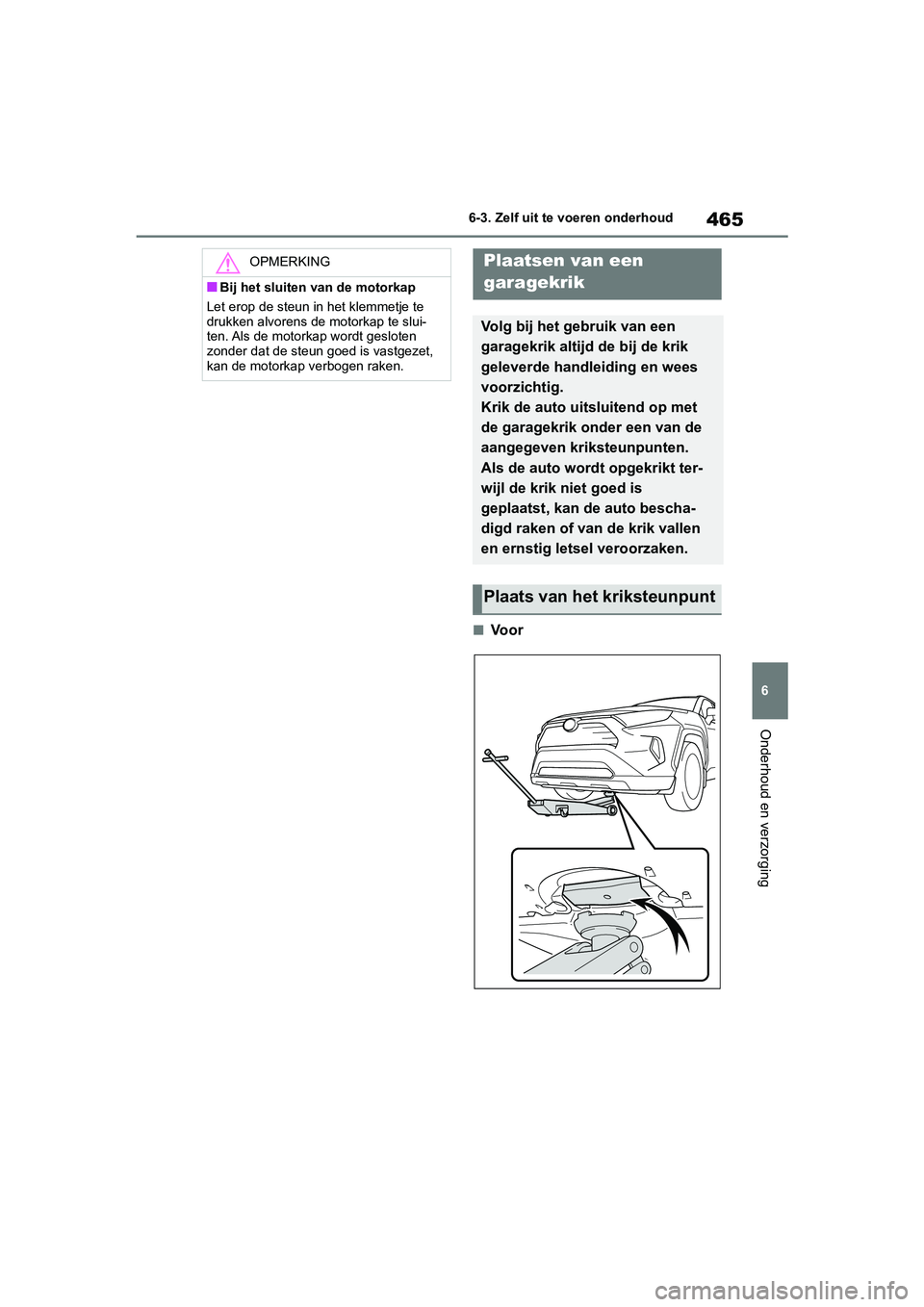

Plaatsen van een
garagekrik
Volg bij het gebruik van een
garagekrik altijd de bij de krik
geleverde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met
de garagekrik onder een van de
aangegeven kriksteunpunten.
Als de auto wordt opgekrikt ter-
wijl de krik niet goed is
geplaatst, kan de auto bescha-
digd raken of van de krik vallen
en ernstig letsel veroorzaken.
Plaats van het kriksteunpunt
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 465 Friday, March 22, 2019 11:40 AM

4666-3. Zelf uit te voeren onderhoud

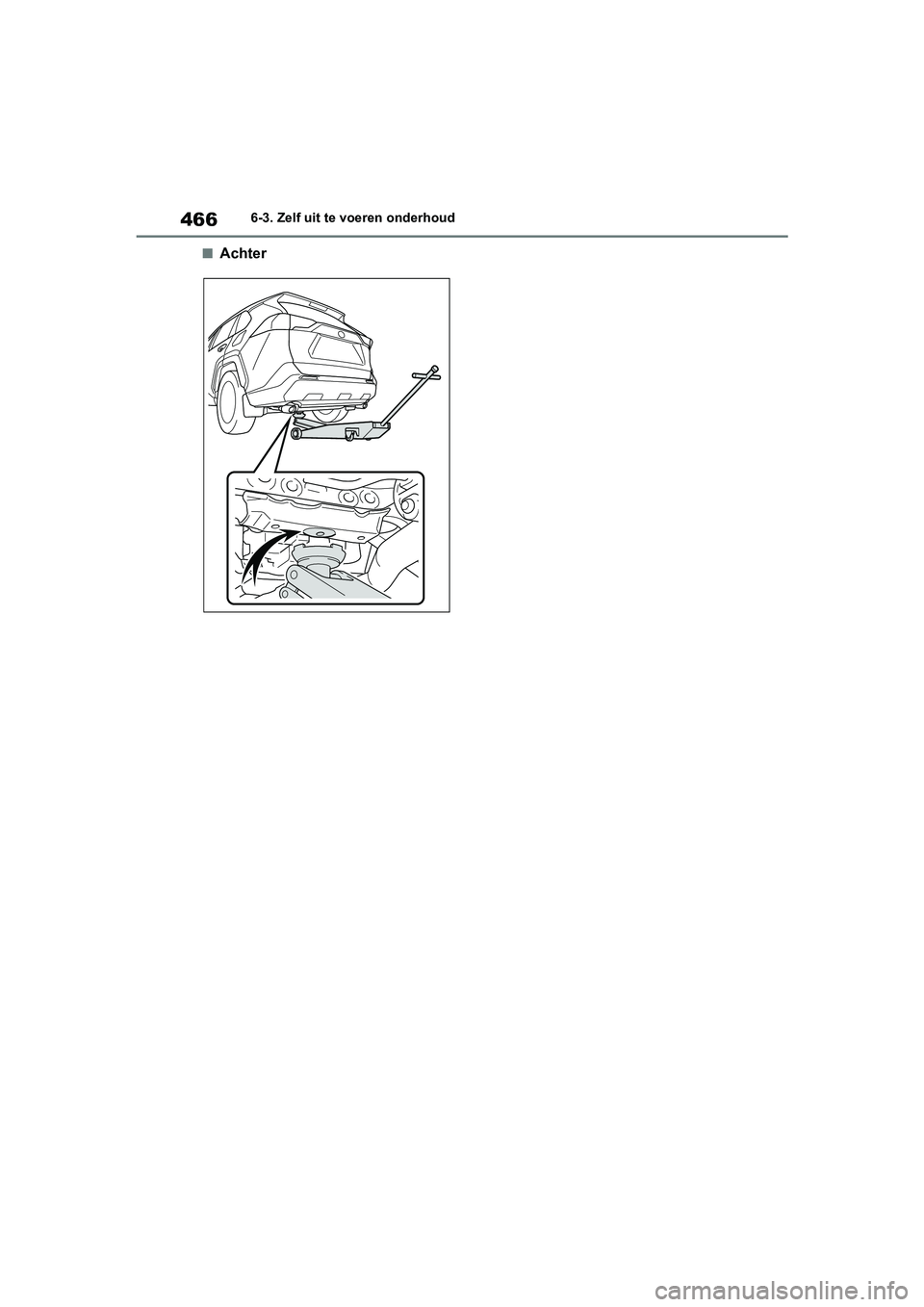

■Achter
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 466 Friday, March 22, 2019 11:40 AM

467
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

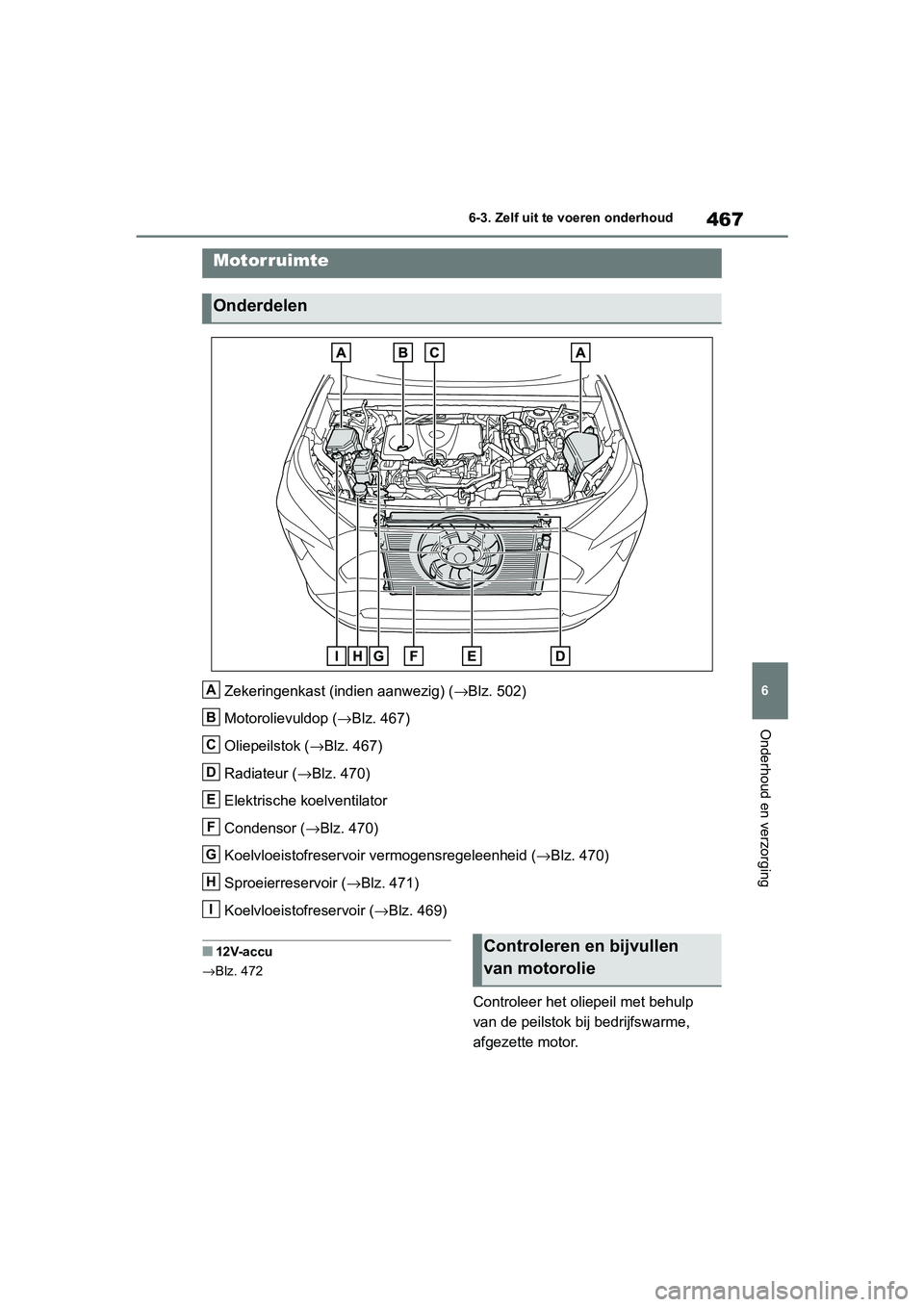

Zekeringenkast (indien aanwezig) (
→Blz. 502)
Motorolievuldop ( →Blz. 467)
Oliepeilstok ( →Blz. 467)
Radiateur ( →Blz. 470)
Elektrische koelventilator
Condensor ( →Blz. 470)
Koelvloeistofreservoir vermogensregeleenheid ( →Blz. 470)
Sproeierreservoir ( →Blz. 471)
Koelvloeistofreservoir ( →Blz. 469)
■12V-accu
→ Blz. 472
Controleer het oliepeil met behulp
van de peilstok bij bedrijfswarme,
afgezette motor.
Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
&RQWUROHUHQHQELMYXOOHQ
YDQPRWRUROLH
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 467 Friday, March 22, 2019 11:40 AM

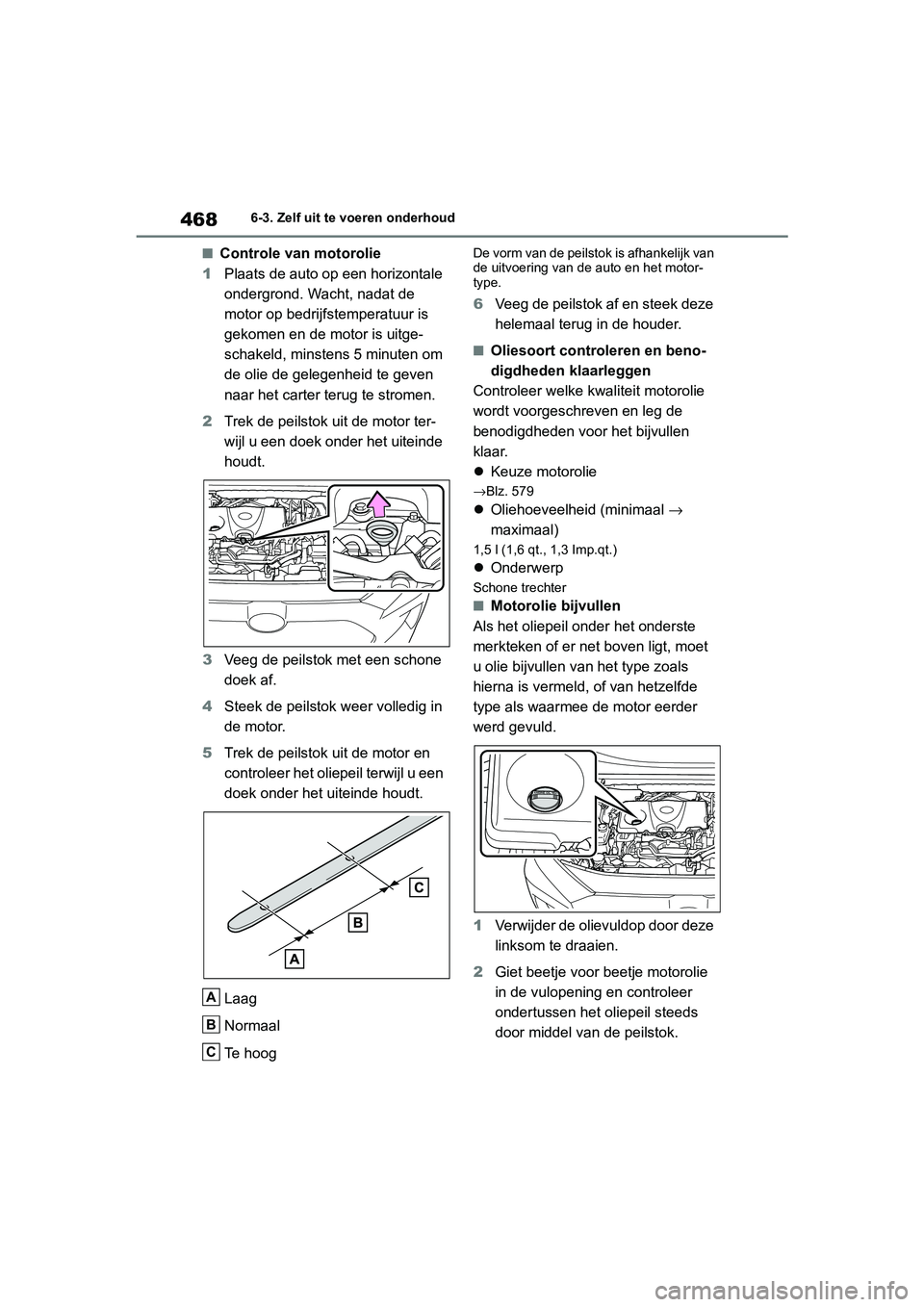

4686-3. Zelf uit te voeren onderhoud
■Controle van motorolie
1 Plaats de auto op een horizontale
ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is
gekomen en de motor is uitge-
schakeld, minstens 5 minuten om
de olie de gelegenheid te geven
naar het carter terug te stromen.
2 Trek de peilstok uit de motor ter-
wijl u een doek onder het uiteinde
houdt.
3 Veeg de peilstok met een schone
doek af.
4 Steek de peilstok weer volledig in
de motor.
5 Trek de peilstok uit de motor en
controleer het oliepeil terwijl u een
doek onder het uiteinde houdt.
Laag
Normaal
Te hoogDe vorm van de peilstok is afhankelijk van
de uitvoering van de auto en het motor-
type.
6Veeg de peilstok af en steek deze
helemaal terug in de houder.
■Oliesoort controleren en beno-
digdheden klaarleggen
Controleer welke kwaliteit motorolie
wordt voorgeschreven en leg de
benodigdheden voor het bijvullen
klaar.
 Keuze motorolie
→Blz. 579
 Oliehoeveelheid (minimaal →
maximaal)
1,5 l (1,6 qt., 1,3 Imp.qt.)
 Onderwerp
Schone trechter
■Motorolie bijvullen
Als het oliepeil onder het onderste
merkteken of er net boven ligt, moet
u olie bijvullen van het type zoals
hierna is vermeld, of van hetzelfde
type als waarmee de motor eerder
werd gevuld.
1 Verwijder de olievuldop door deze
linksom te draaien.
2 Giet beetje voor beetje motorolie
in de vulopening en controleer
ondertussen het oliepeil steeds
door middel van de peilstok.
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 468 Friday, March 22, 2019 11:40 AM

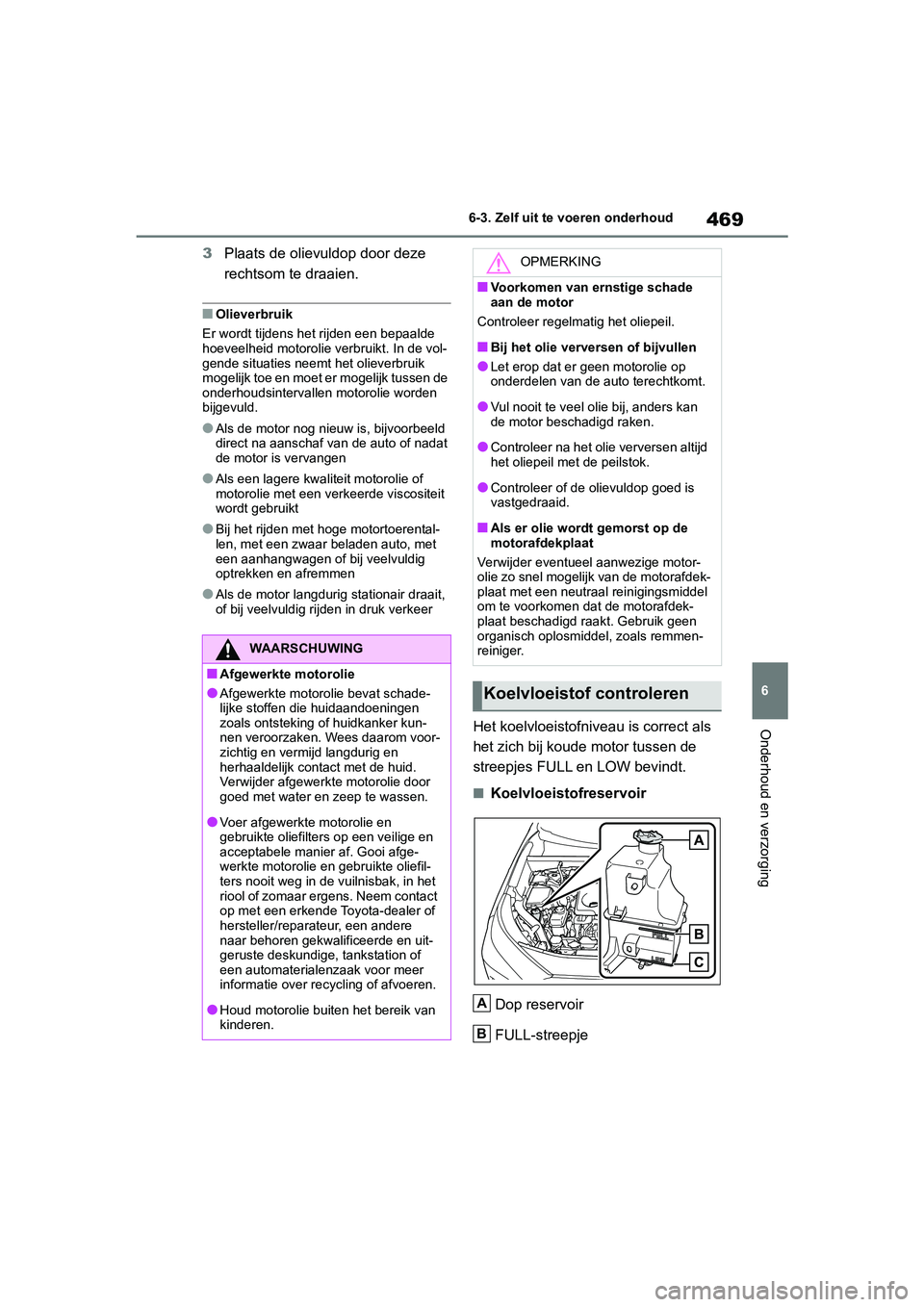

469
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
3
Plaats de olievuldop door deze
rechtsom te draaien.
■Olieverbruik
Er wordt tijdens het rijden een bepaalde
hoeveelheid motorolie verbruikt. In de vol-
gende situaties neemt het olieverbruik
mogelijk toe en moet er mogelijk tussen de
onderhoudsintervallen motorolie worden
bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld
direct na aanschaf van de auto of nadat
de motor is vervangen
●Als een lagere kwaliteit motorolie of
motorolie met een verkeerde viscositeit
wordt gebruikt
●Bij het rijden met hoge motortoerental-
len, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig
optrekken en afremmen
●Als de motor langdurig stationair draait,
of bij veelvuldig rijden in druk verkeer
Het koelvloeistofniveau is correct als
het zich bij koude motor tussen de
streepjes FULL en LOW bevindt.
■Koelvloeistofreservoir
Dop reservoir
FULL-streepje
WAARSCHUWING
■Afgewerkte motorolie
●Afgewerkte motorolie bevat schade-
lijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kun-
nen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en
herhaaldelijk contact met de huid.
Verwijder afgewerkte motorolie door
goed met water en zeep te wassen.
●Voer afgewerkte motorolie en
gebruikte oliefilters op een veilige en
acceptabele manier af. Gooi afge-
werkte motorolie en gebruikte oliefil-
ters nooit weg in de vuilnisbak, in het
riool of zomaar ergens. Neem contact
op met een erkende Toyota-dealer of
hersteller/reparateur, een andere
naar behoren gekwalificeerde en uit-
geruste deskundige, tankstation of
een automaterialenzaak voor meer
informatie over recycling of afvoeren.
●Houd motorolie buiten het bereik van
kinderen.
OPMERKING
■Voorkomen van e rnstige schade
aan de motor
Controleer regelmatig het oliepeil.
■Bij het olie verversen of bijvullen
●Let erop dat er geen motorolie op
onderdelen van de auto terechtkomt.
●Vul nooit te veel olie bij, anders kan
de motor beschadigd raken.
●Controleer na het olie verversen altijd
het oliepeil met de peilstok.
●Controleer of de olievuldop goed is
vastgedraaid.
■Als er olie wordt gemorst op de
motorafdekplaat
Verwijder eventueel aanwezige motor-
olie zo snel mogelijk van de motorafdek-
plaat met een neutraal reinigingsmiddel
om te voorkomen dat de motorafdek-
plaat beschadigd raakt. Gebruik geen
organisch oplosmiddel, zoals remmen-
reiniger.
Koelvloeistof controleren
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 469 Friday, March 22, 2019 11:40 AM
