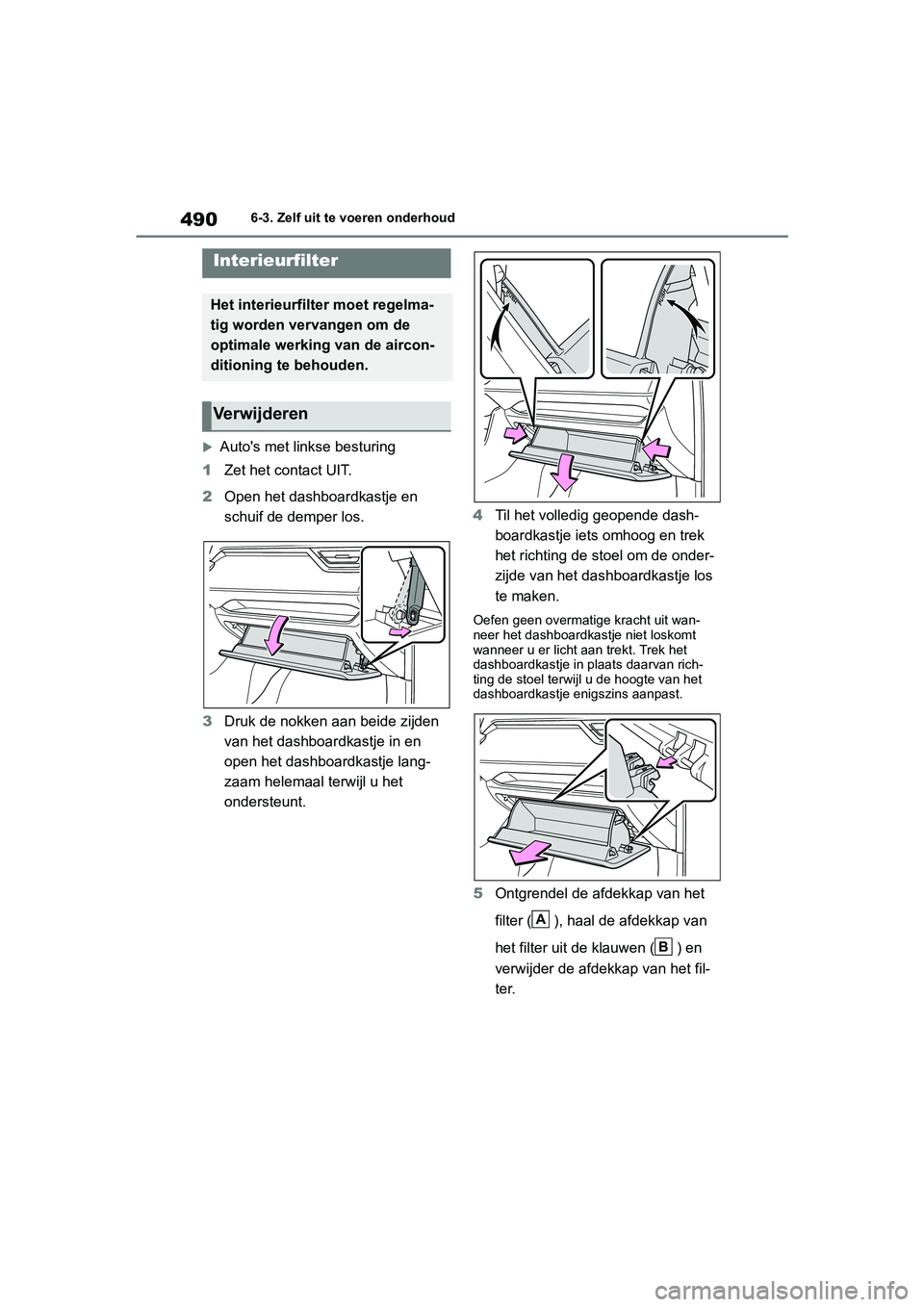

4906-3. Zelf uit te voeren onderhoud
Auto's met linkse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het
ondersteunt. 4
Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het fil-
ter.
Interieurfilter
Het interieurfilter moet regelma-
tig worden vervangen om de
optimale werking van de aircon-
ditioning te behouden.
Verwijderen
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 490 Friday, March 22, 2019 11:40 AM

491

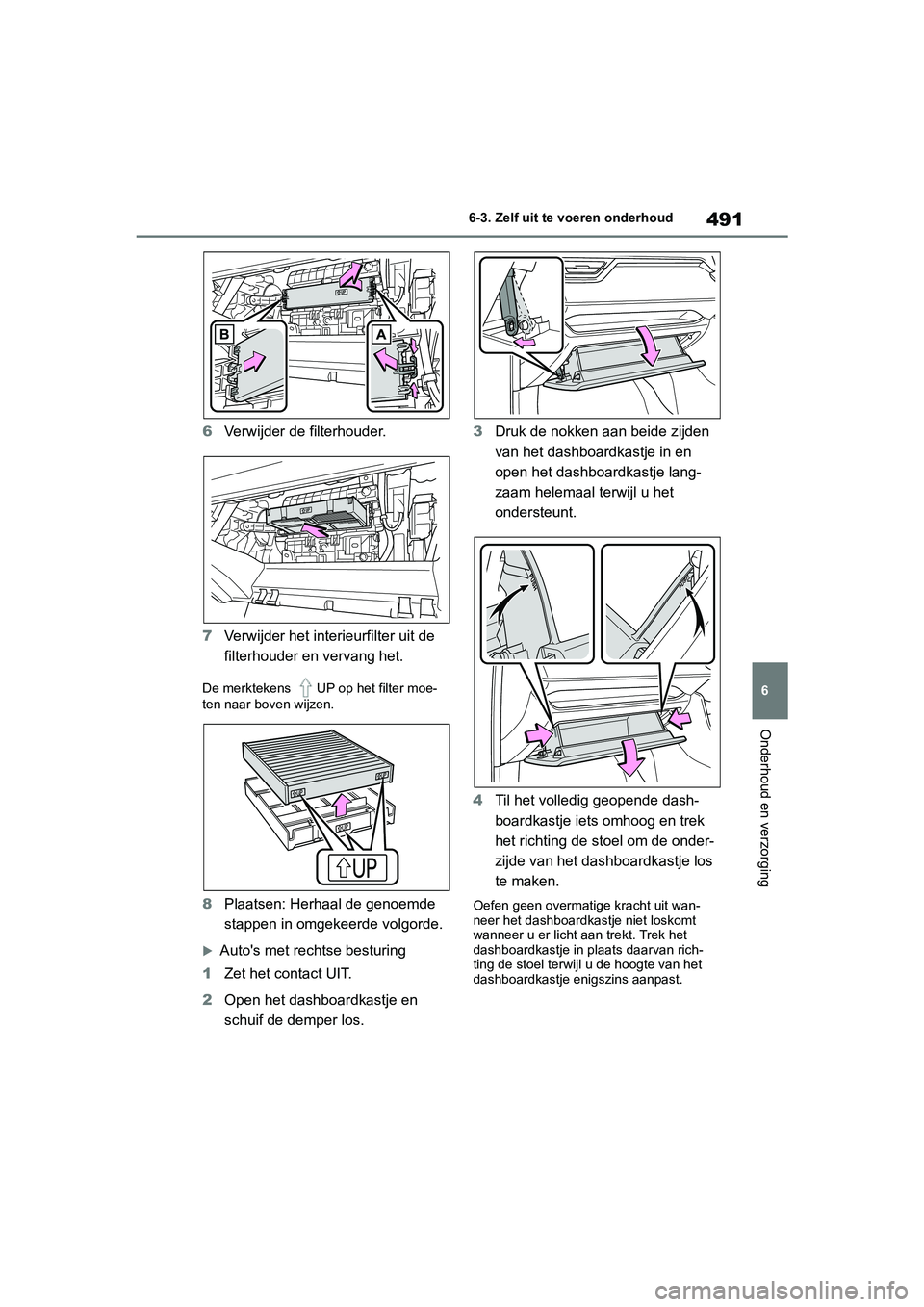

6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens UP op het filter moe-
ten naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Auto's met rechtse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los. 3
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het
ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 491 Friday, March 22, 2019 11:40 AM

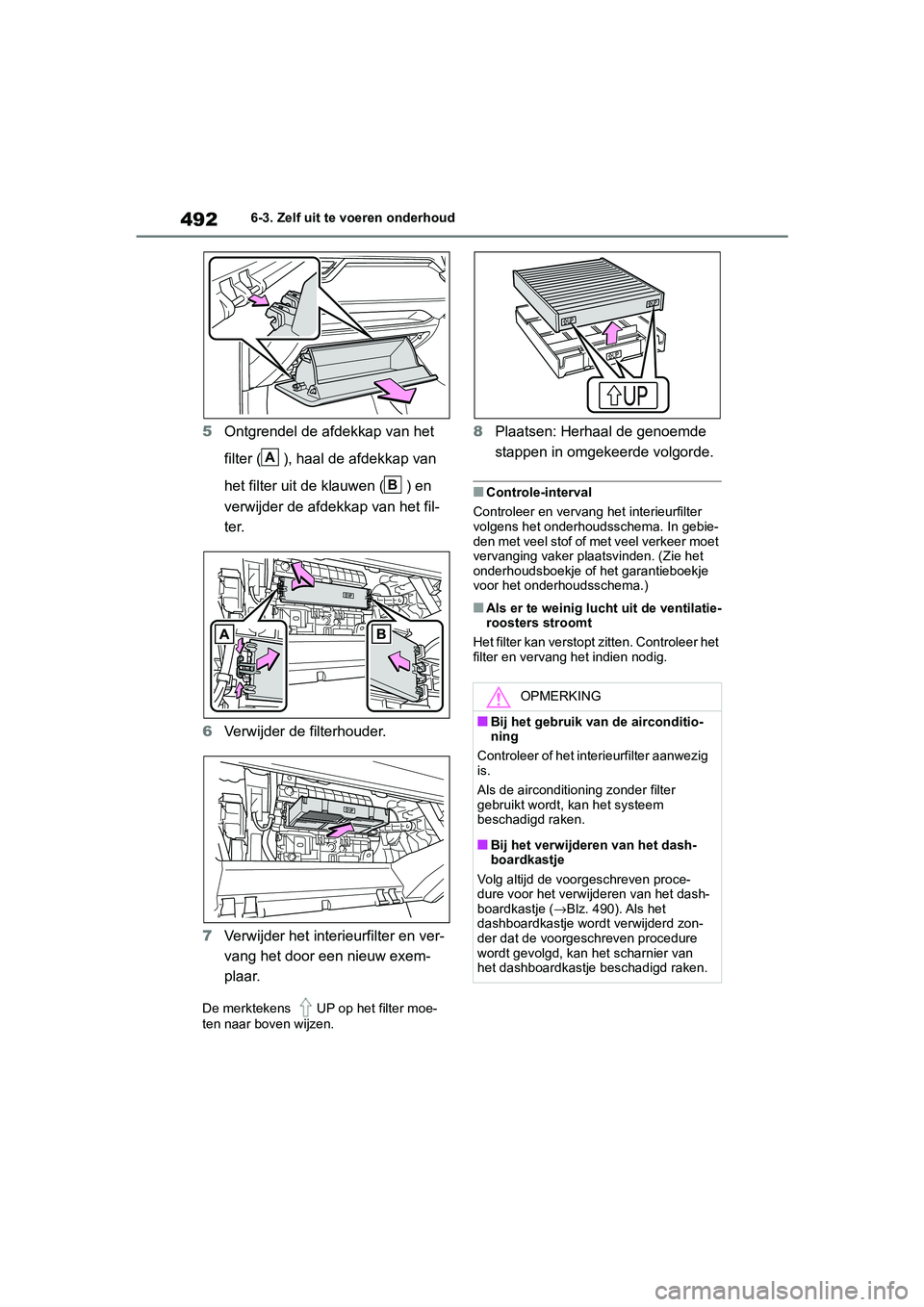

4926-3. Zelf uit te voeren onderhoud
5Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het fil-
ter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter moe-
ten naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter
volgens het onderhou dsschema. In gebie-
den met veel stof of met veel verkeer moet
vervanging vaker plaatsvinden. (Zie het
onderhoudsboekje of het garantieboekje
voor het onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
230(5.,1*
■Bij het gebruik van de airconditio-
ning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven proce-
dure voor het verwijderen van het dash-
boardkastje ( →Blz. 490). Als het
dashboardkastje wordt verwijderd zon-
der dat de voorgeschreven procedure
wordt gevolgd, kan het scharnier van
het dashboardkastje beschadigd raken.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 492 Friday, March 22, 2019 11:40 AM

493
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

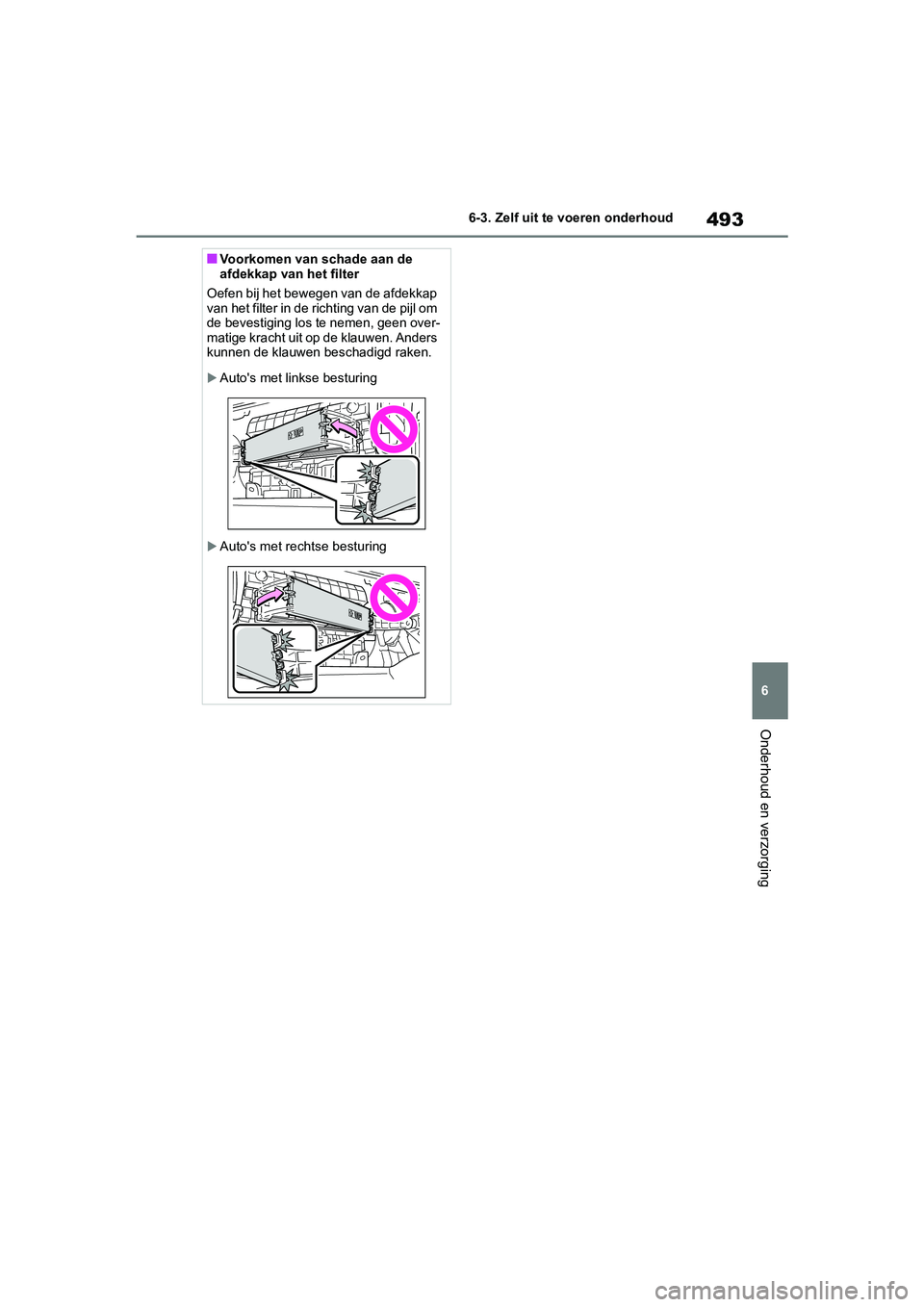

■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Auto's met linkse besturing
Auto's met rechtse besturing
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 493 Friday, March 22, 2019 11:40 AM

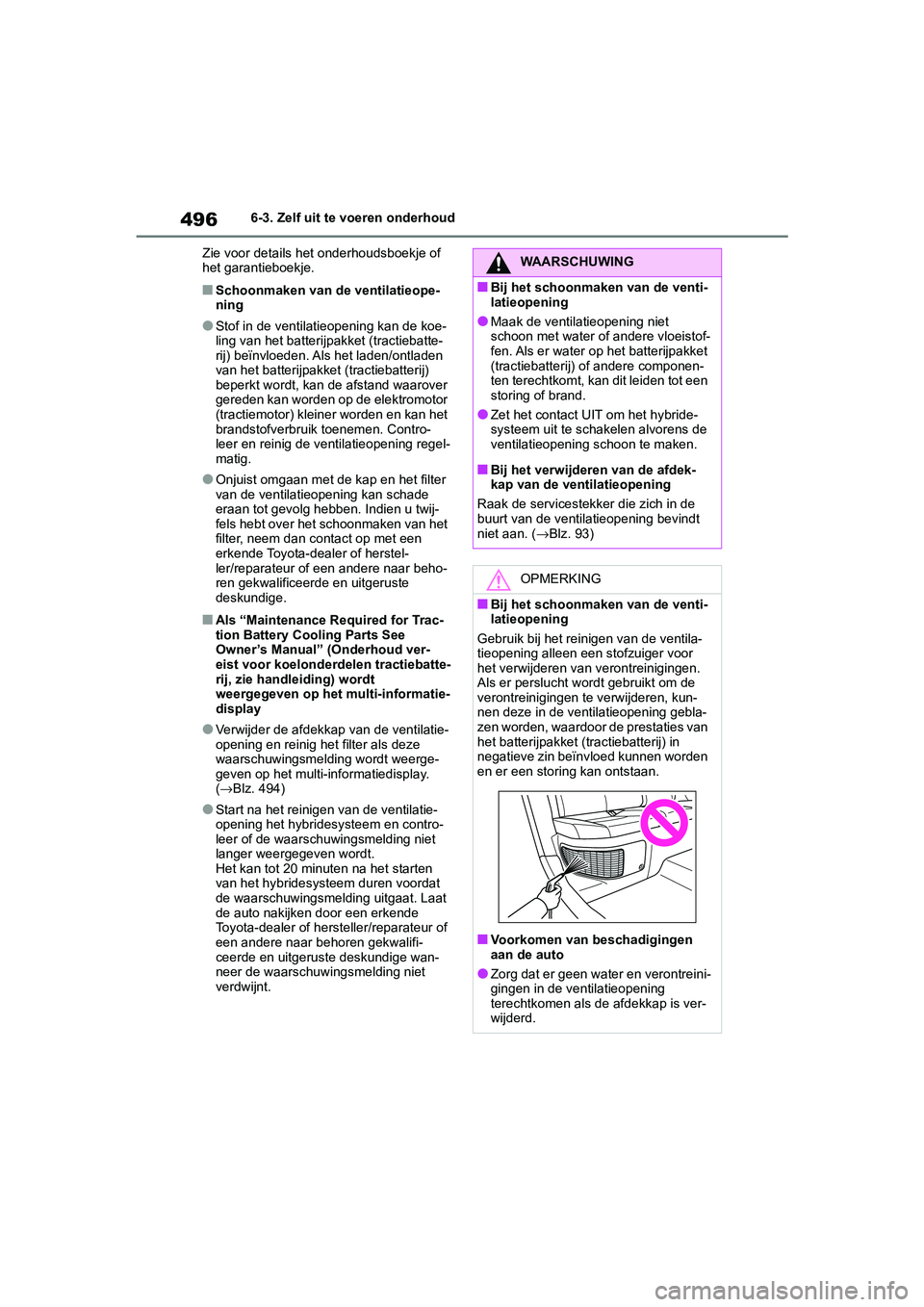

4946-3. Zelf uit te voeren onderhoud
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieope-
ning.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op
te zuigen. Als er perslucht wordt gebruikt
om verontreinigingen te verwijderen, kun-
nen de verontreinigingen in de ventilatie-
opening geblazen worden. (→Blz. 496)
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toestand moet de
afdekkap worden verwijderd en moet
het filter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventila-
tieopening.
Trek de afdekkap in de richting zoals aan-
gegeven in de afbeelding om de 8 klau-
wen los te nemen. Begin met de klauw in
de rechterbovenhoek en trek de afdekkap
naar de voorzijde van de auto om hem te
verwijderen.

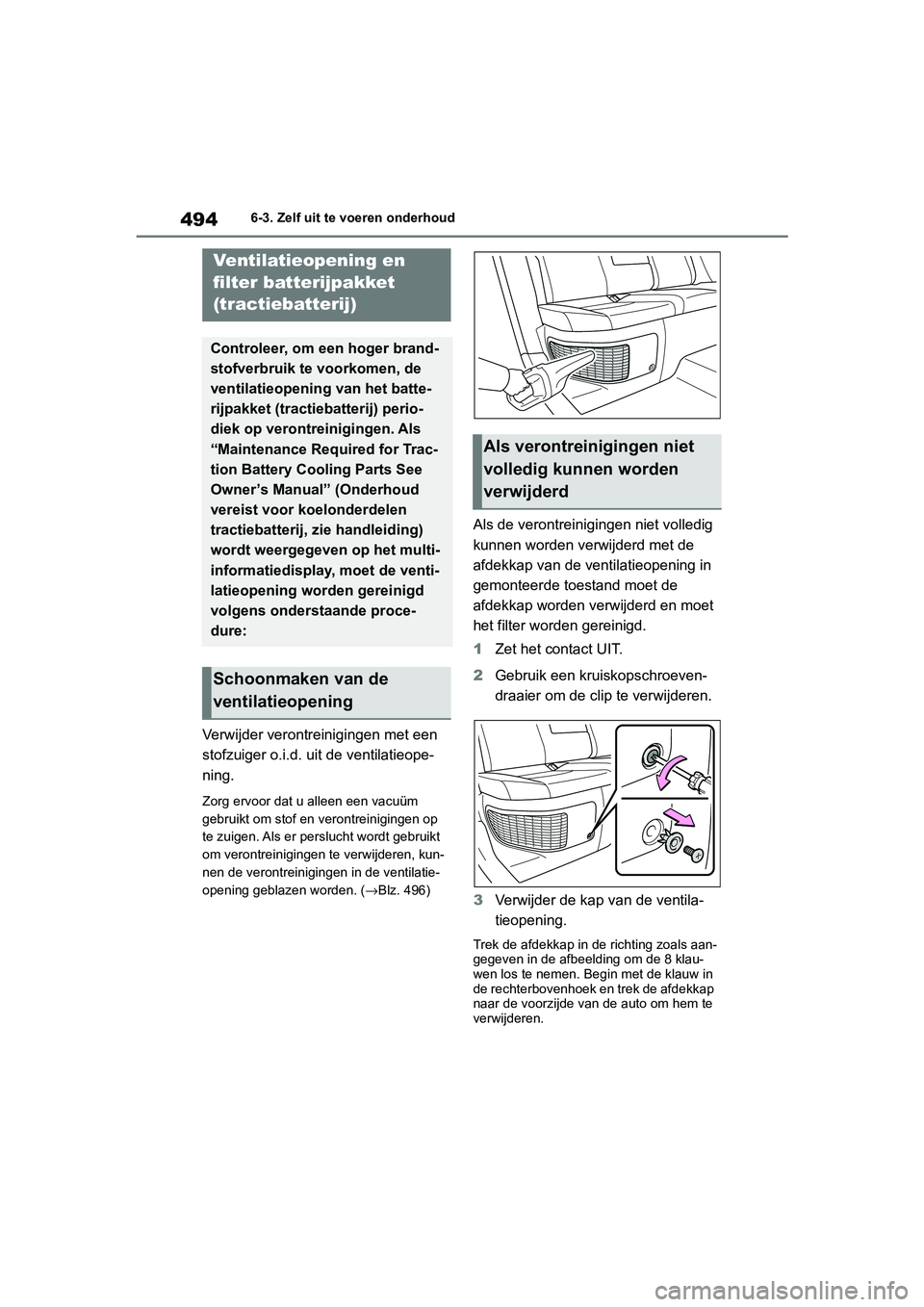

Ventilatieopening en
filter batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batte-
rijpakket (tractiebatterij) perio-
diek op verontreinigingen. Als
“Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud
vereist voor koelonderdelen
tractiebatterij, zie handleiding)
wordt weergegeven op het multi-
informatiedisplay, moet de venti-
latieopening worden gereinigd
volgens onderstaande proce-
dure:
Schoonmaken van de
ventilatieopening
Als verontreinigingen niet
volledig kunnen worden
verwijderd
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 494 Friday, March 22, 2019 11:40 AM

495
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Verwijder het filter van de ventila-
tieopening.
Neem de 6 klauwen los om het filter uit de
afdekkap te verwijderen.
5Verwijder het stof en verontreini-
gingen met een stofzuiger o.i.d.
uit het filter.
Verwijder tevens het stof en verontreini-
gingen aan de binnenzijde van de kap
van de ventilatieopening.
6Plaats het filter op de kap.
Zet de 6 klauwen vast om het filter te
plaatsen.
Zorg ervoor dat het filter niet geknikt of
verbogen wordt bij het plaatsen.
7Plaats de kap op de ventilatieope-
ning.
Plaats de lip van de afdekkap zoals aan-
gegeven in de afbeelding en druk de
afdekkap aan om de 8 klauwen vast te
zetten.
8Plaats de clip met een kruiskop-
schroevendraaier.
■Wanneer is vaker periodiek onder-
houd nodig?
Afhankelijk van de gebruiksomstandighe-
den van de auto, zoals veelvuldig gebruik
of bij het rijden in druk verkeer of in stoffige
gebieden, moet de ventilatieopening
mogelijk vaker worden schoongemaakt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 495 Friday, March 22, 2019 11:40 AM

4966-3. Zelf uit te voeren onderhoud
Zie voor details het onderhoudsboekje of
het garantieboekje.
■Schoonmaken van de ventilatieope-
ning
●Stof in de ventilatieopening kan de koe-
ling van het batterijpakket (tractiebatte-
rij) beïnvloeden. Als het laden/ontladen
van het batterijpakket (tractiebatterij)
beperkt wordt, kan de afstand waarover
gereden kan worden op de elektromotor
(tractiemotor) kleiner worden en kan het
brandstofverbruik toenemen. Contro-
leer en reinig de ventilatieopening regel-
matig.
●Onjuist omgaan met de kap en het filter
van de ventilatieopening kan schade
eraan tot gevolg hebben. Indien u twij-
fels hebt over het schoonmaken van het
filter, neem dan contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud ver-
eist voor koelonderdelen tractiebatte-
rij, zie handleiding) wordt
weergegeven op het multi-informatie-
display
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze
waarschuwingsmelding wordt weerge-
geven op het multi-informatiedisplay.
(→ Blz. 494)
●Start na het reinigen van de ventilatie-
opening het hybridesysteem en contro-
leer of de waarschuwingsmelding niet
langer weergegeven wordt.
Het kan tot 20 minuten na het starten
van het hybridesysteem duren voordat
de waarschuwingsmelding uitgaat. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wan-
neer de waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING
■Bij het schoonmake n van de venti-
latieopening
●Maak de ventilatieopening niet
schoon met water of andere vloeistof-
fen. Als er water op het batterijpakket
(tractiebatterij) of andere componen-
ten terechtkomt, kan dit leiden tot een
storing of brand.
●Zet het contact UIT om het hybride-
systeem uit te schakelen alvorens de
ventilatieopening schoon te maken.
■Bij het verwijderen van de afdek-
kap van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt
niet aan. ( →Blz. 93)
OPMERKING
■Bij het schoonmake n van de venti-
latieopening
Gebruik bij het reinigen van de ventila-
tieopening alleen een stofzuiger voor
het verwijderen van verontreinigingen.
Als er perslucht wordt gebruikt om de
verontreinigingen te verwijderen, kun-
nen deze in de ventilatieopening gebla-
zen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in
negatieve zin beïnvloed kunnen worden
en er een storing kan ontstaan.
■Voorkomen van b eschadigingen
aan de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening
terechtkomen als de afdekkap is ver-
wijderd.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 496 Friday, March 22, 2019 11:40 AM

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

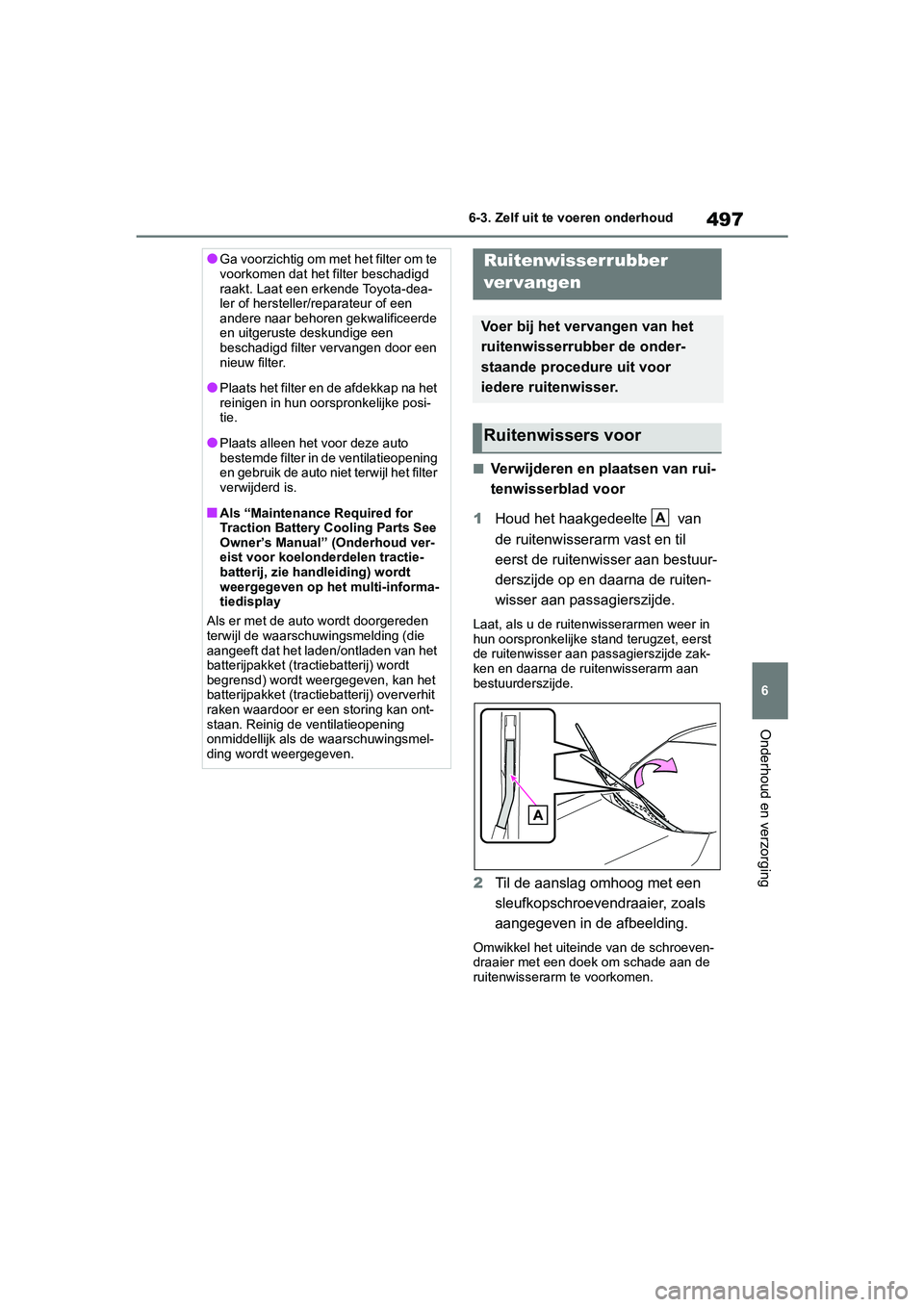

■Verwijderen en plaatsen van rui-
tenwisserblad voor
1 Houd het haakgedeelte van
de ruitenwisserarm vast en til
eerst de ruitenwisser aan bestuur-
derszijde op en daarna de ruiten-
wisser aan passagierszijde.
Laat, als u de ruitenwisserarmen weer in
hun oorspronkelijke stand terugzet, eerst
de ruitenwisser aan passagierszijde zak-
ken en daarna de ruitenwisserarm aan
bestuurderszijde.
2Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan de
ruitenwisserarm te voorkomen.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige een
beschadigd filter vervangen door een
nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke posi-
tie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud ver-
eist voor koelonderdelen tractie-
batterij, zie handleiding) wordt
weergegeven op het multi-informa-
tiedisplay
Als er met de auto wordt doorgereden
terwijl de waarschuwingsmelding (die
aangeeft dat het laden/ontladen van het
batterijpakket (tractiebatterij) wordt
begrensd) wordt weergegeven, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ont-
staan. Reinig de ventilatieopening
onmiddellijk als de waarschuwingsmel-
ding wordt weergegeven.
Ruitenwisserrubber
ver vangen
Voer bij het vervangen van het
ruitenwisserrubber de onder-
staande procedure uit voor
iedere ruitenwisser.
Ruitenwissers voor
A
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 497 Friday, March 22, 2019 11:40 AM

4986-3. Zelf uit te voeren onderhoud
3Verschuif het ruitenwisserblad om
het te verwijderen van de ruiten-
wisserarm.
Plaatsen: Herhaal de genoemde stappen
in omgekeerde volgorde.

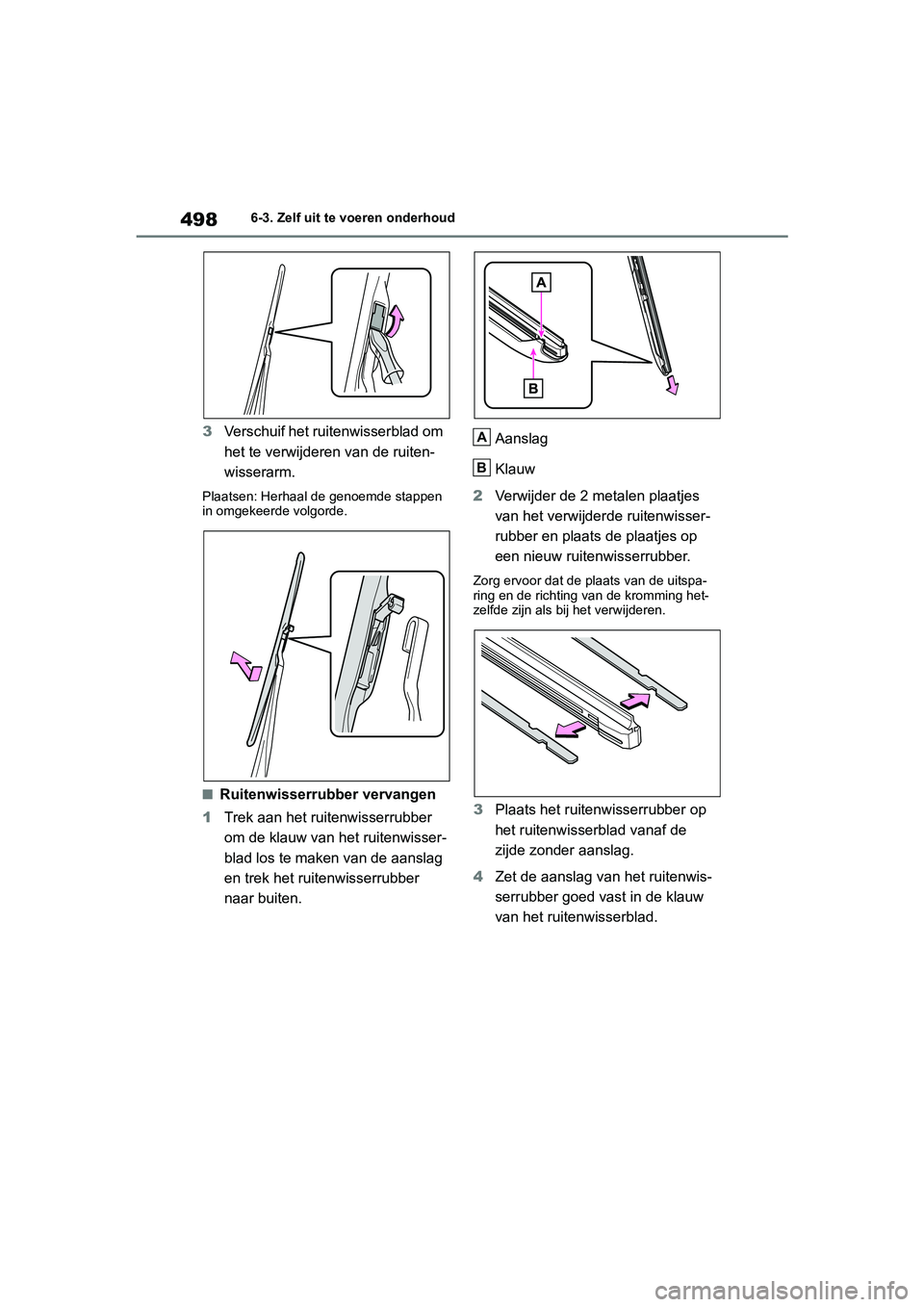

■Ruitenwisserrubber vervangen
1 Trek aan het ruitenwisserrubber
om de klauw van het ruitenwisser-
blad los te maken van de aanslag
en trek het ruitenwisserrubber
naar buiten. Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes
van het verwijderde ruitenwisser-
rubber en plaats de plaatjes op
een nieuw ruitenwisserrubber.
Zorg ervoor dat de plaats van de uitspa-
ring en de richting van de kromming het-
zelfde zijn als bij het verwijderen.
3Plaats het ruitenwisserrubber op
het ruitenwisserblad vanaf de
zijde zonder aanslag.
4 Zet de aanslag van het ruitenwis-
serrubber goed vast in de klauw
van het ruitenwisserblad.
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 498 Friday, March 22, 2019 11:40 AM

499
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervol-
gens het ruitenwisserblad van de
ruitenwisserarm.
2 Trek het ruitenwisserrubber naar
buiten, voorbij de aanslag op het
ruitenwisserblad, en trek het ver-
volgens verder naar buiten totdat
het volledig is verwijderd.
Houd het ruitenwisserblad lichtjes vast
tussen de klauwen, zodat het ruitenwis-
serrubber omhoog kan komen en gemak-
kelijker kan worden verwijderd.
3Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrubber
en plaats ze op het vervangende
ruitenwisserrubber. 4
Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het
midden van het ruitenwisserblad.
Geleid het ruitenwisserrubber
door de 3 klauwen, zodat het uit
de aanslag steekt en geleid het
ruitenwisserrubber dan door de
laatst overgebleven klauw.
Wanneer u een beetje ruitensproeiervloei-
stof op het ruitenwisserrubber aanbrengt,
kunnen de klauwen gemakkelijker in de
groeven worden geplaatst.
5Controleer of de klauwen van het
ruitenwisserblad in de groeven
van het ruitenwisserrubber zijn
geplaatst.
Als de klauwen van het ruitenwisserblad
niet in de groeven van het ruitenwisser-
rubber zijn geplaatst, pak dan het ruiten-
wisserrubber vast en schuif het een
aantal keer naar voren en achteren om de
klauwen in de groeven te plaatsen.
Til het midden van het ruitenwisserrubber
iets op om ervoor te zorgen dat het rubber
gemakkelijker kan worden verschoven.

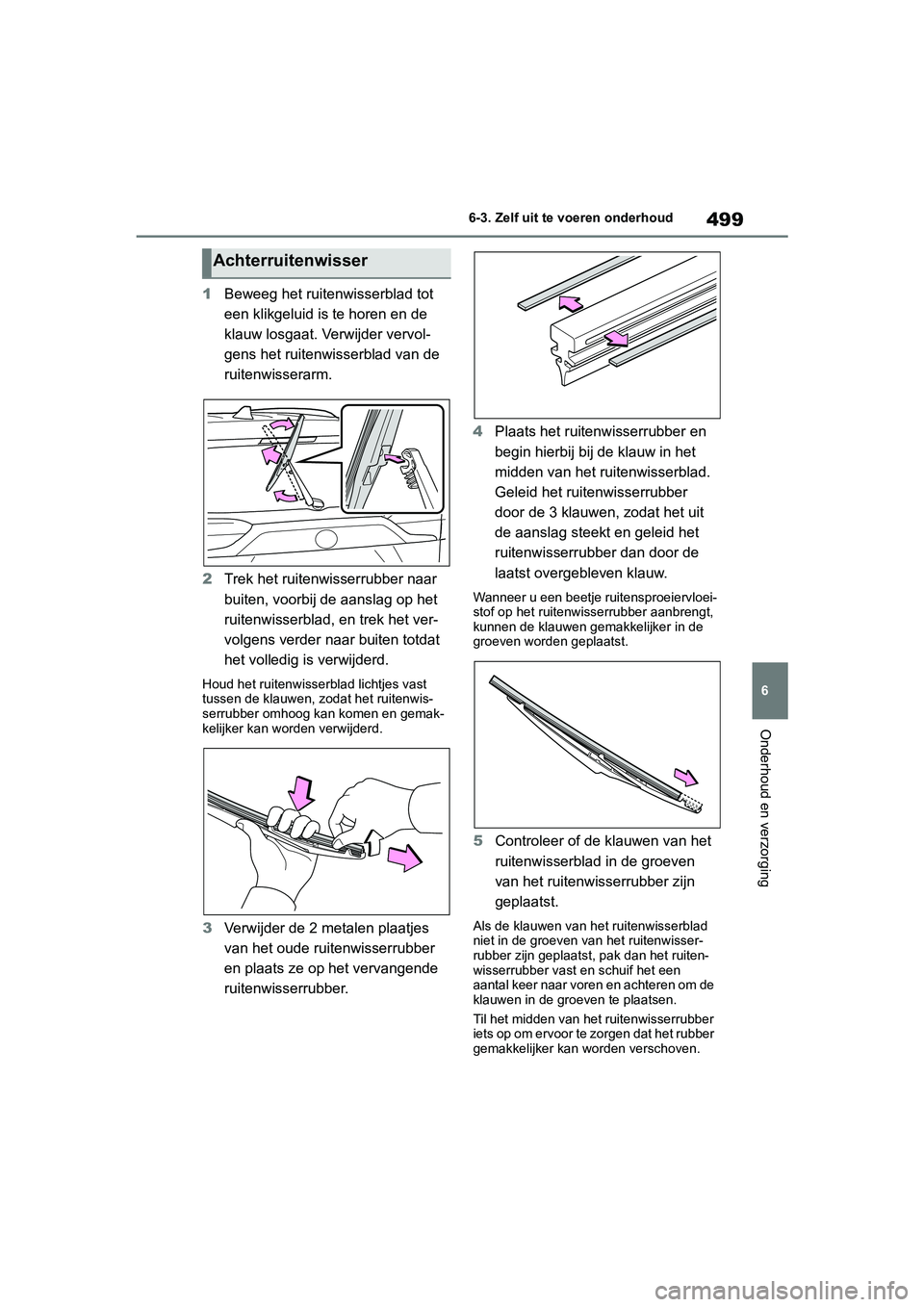

Achterruitenwisser
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 499 Friday, March 22, 2019 11:40 AM
