4806-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 480 Friday, March 22, 2019 11:40 AM

481
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 481 Friday, March 22, 2019 11:40 AM

4826-3. Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 482 Friday, March 22, 2019 11:40 AM

483
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 483 Friday, March 22, 2019 11:40 AM

4846-3. Zelf uit te voeren onderhoud

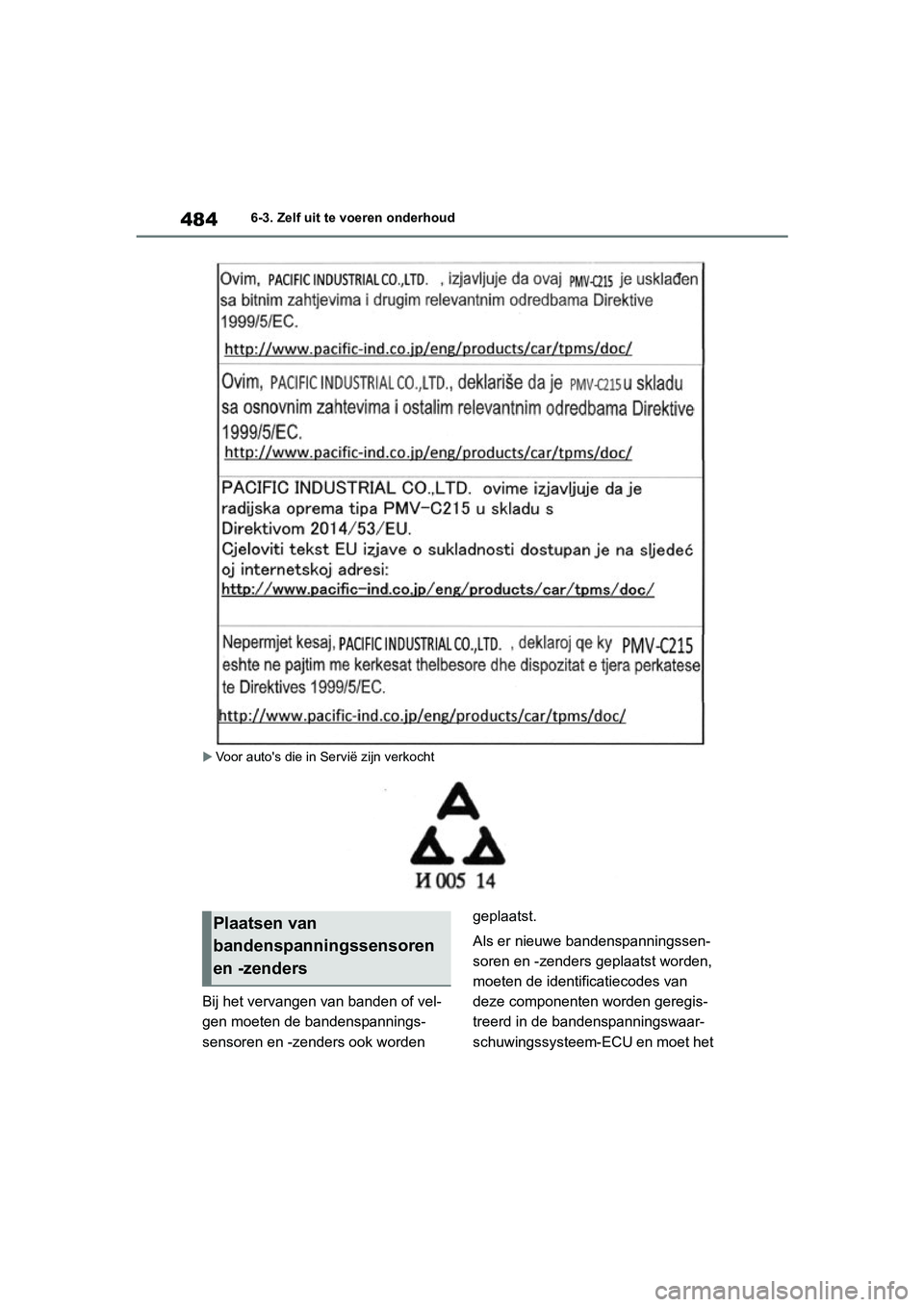

Voor auto's die in Servië zijn verkocht
Bij het vervangen van banden of vel-
gen moeten de bandenspannings-
sensoren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssen-
soren en -zenders geplaatst worden,
moeten de identificatiecodes van
deze componenten worden geregis-
treerd in de bandenspanningswaar-
schuwingssysteem-ECU en moet het
Plaatsen van
bandenspanningssensoren
en -zenders
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 484 Friday, March 22, 2019 11:40 AM

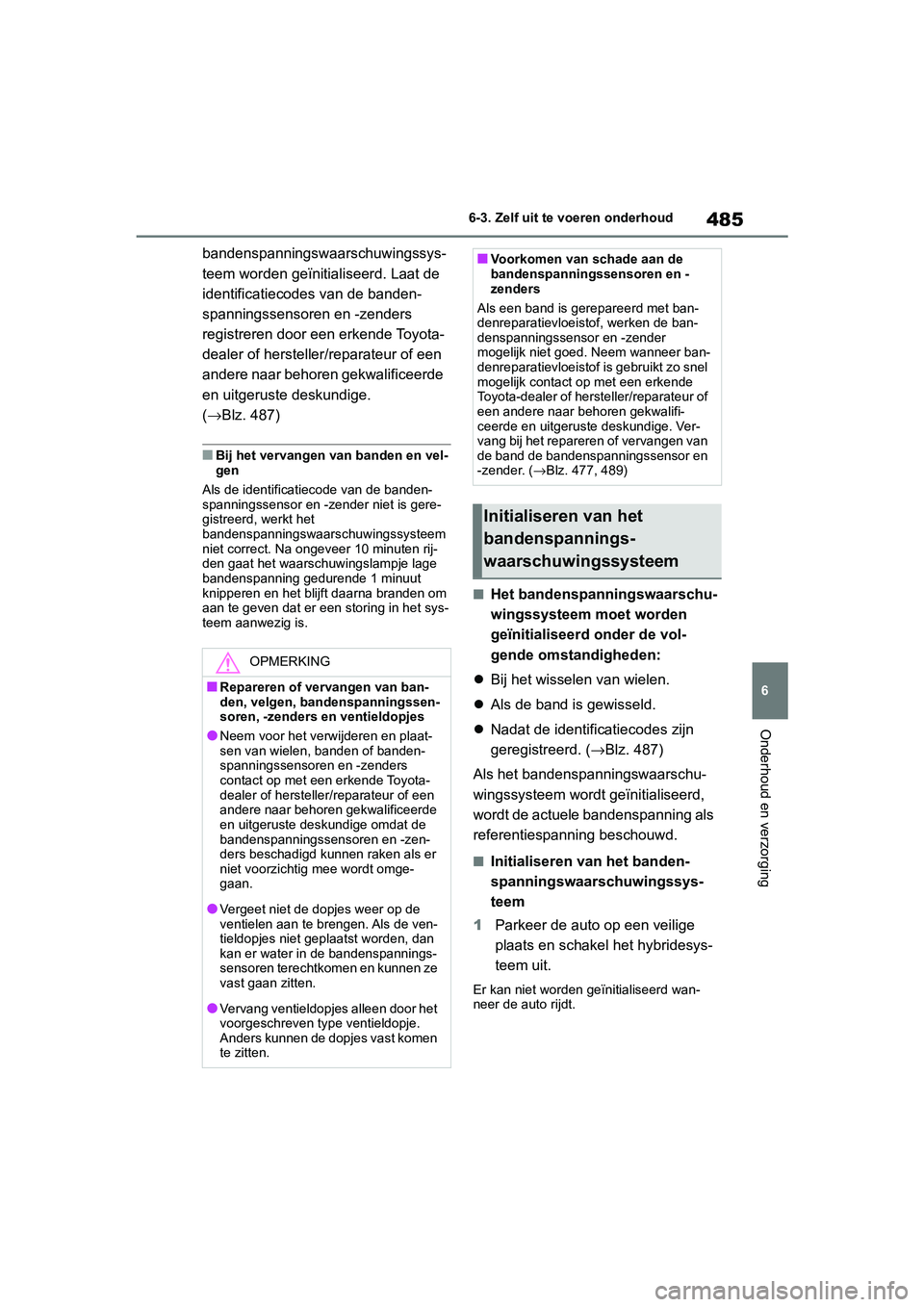

485
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
bandenspanningswaarschuwingssys-
teem worden geïnitialiseerd. Laat de
identificatiecodes van de banden-
spanningssensoren en -zenders
registreren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
(
→Blz. 487)
■Bij het vervangen van banden en vel-
gen
Als de identificatiecode van de banden-
spanningssensor en -zender niet is gere-
gistreerd, werkt het
bandenspanningswaarschuwingssysteem
niet correct. Na ongeveer 10 minuten rij-
den gaat het waarschuwingslampje lage
bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
■Het bandenspanningswaarschu-
wingssysteem moet worden
geïnitialiseerd onder de vol-
gende omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( →Blz. 487)
Als het bandenspanningswaarschu-
wingssysteem wordt geïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het banden-
spanningswaarschuwingssys-
teem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wan-
neer de auto rijdt.
OPMERKING
■Repareren of vervangen van ban-
den, velgen, bandenspanningssen-
soren, -zenders en ventieldopjes
●Neem voor het verwijderen en plaat-
sen van wielen, banden of banden-
spanningssensoren en -zenders
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige omdat de
bandenspanningssensoren en -zen-
ders beschadigd kunnen raken als er
niet voorzichtig mee wordt omge-
gaan.
●Vergeet niet de dopjes weer op de
ventielen aan te brengen. Als de ven-
tieldopjes niet geplaatst worden, dan
kan er water in de bandenspannings-
sensoren terechtkomen en kunnen ze
vast gaan zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
Anders kunnen de dopjes vast komen
te zitten.
■Voorkomen van s chade aan de
bandenspanning ssensoren en -
zenders
Als een band is gerepareerd met ban-
denreparatievloeistof, werken de ban-
denspanningssensor en -zender
mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel
mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Ver-
vang bij het repareren of vervangen van
de band de bandenspanningssensor en
-zender. ( →Blz. 477, 489)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 485 Friday, March 22, 2019 11:40 AM

4866-3. Zelf uit te voeren onderhoud

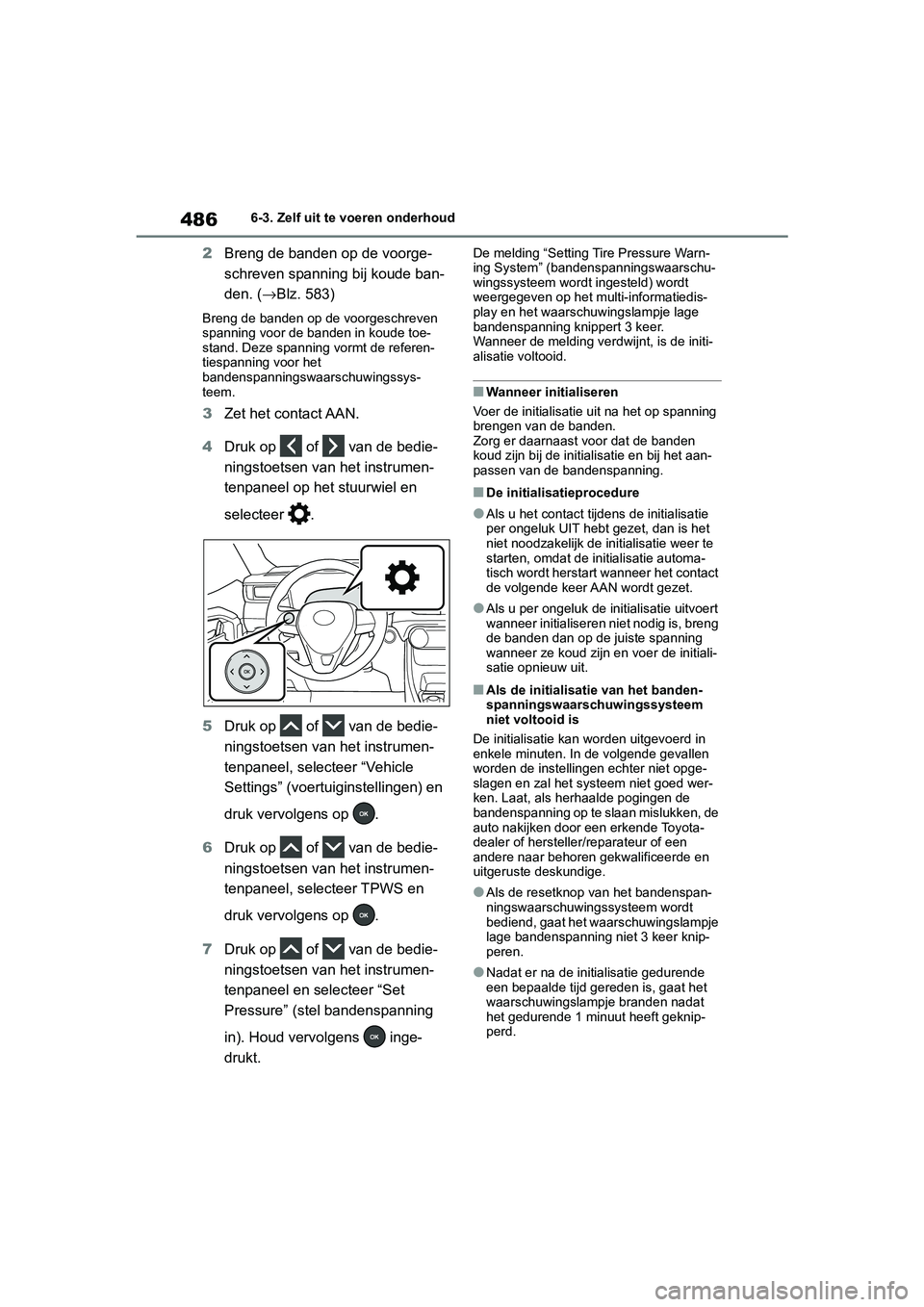

2Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 583)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toe-
stand. Deze spanning vormt de referen-
tiespanning voor het
bandenspanningswaarschuwingssys-
teem.
3Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel op het stuurwiel en
selecteer .
5 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel, selecteer “Vehicle
Settings” (voertuiginstellingen) en
druk vervolgens op .
6 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel, selecteer TPWS en
druk vervolgens op .
7 Druk op of van de bedie-
ningstoetsen van het instrumen-
tenpaneel en selecteer “Set
Pressure” (stel bandenspanning
in). Houd vervolgens inge-
drukt.
De melding “Setting Tire Pressure Warn-
ing System” (bandenspanningswaarschu-
wingssysteem wordt i ngesteld) wordt
weergegeven op het multi-informatiedis-
play en het waarschuwingslampje lage
bandenspanning knippert 3 keer.
Wanneer de melding verdwijnt, is de initi-
alisatie voltooid.
■Wanneer initialiseren
Voer de initialisatie uit na het op spanning
brengen van de banden.
Zorg er daarnaast voor dat de banden
koud zijn bij de initialisatie en bij het aan-
passen van de bandenspanning.
■De initialisatieprocedure
●Als u het contact tijdens de initialisatie
per ongeluk UIT hebt gezet, dan is het
niet noodzakelijk de initialisatie weer te
starten, omdat de initialisatie automa-
tisch wordt herstart wanneer het contact
de volgende keer AAN wordt gezet.
●Als u per ongeluk de initialisatie uitvoert
wanneer initialiseren niet nodig is, breng
de banden dan op de juiste spanning
wanneer ze koud zijn en voer de initiali-
satie opnieuw uit.
■Als de initialisatie van het banden-
spanningswaarsch uwingssysteem
niet voltooid is
De initialisatie kan worden uitgevoerd in
enkele minuten. In de volgende gevallen
worden de instellingen echter niet opge-
slagen en zal het syst eem niet goed wer-
ken. Laat, als herhaalde pogingen de
bandenspanning op te slaan mislukken, de
auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
●Als de resetknop van het bandenspan-
ningswaarschuwingssysteem wordt
bediend, gaat het waarschuwingslampje
lage bandenspanning niet 3 keer knip-
peren.
●Nadat er na de initialisatie gedurende
een bepaalde tijd gereden is, gaat het
waarschuwingslampje branden nadat
het gedurende 1 minuut heeft geknip-
perd.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 486 Friday, March 22, 2019 11:40 AM

487
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

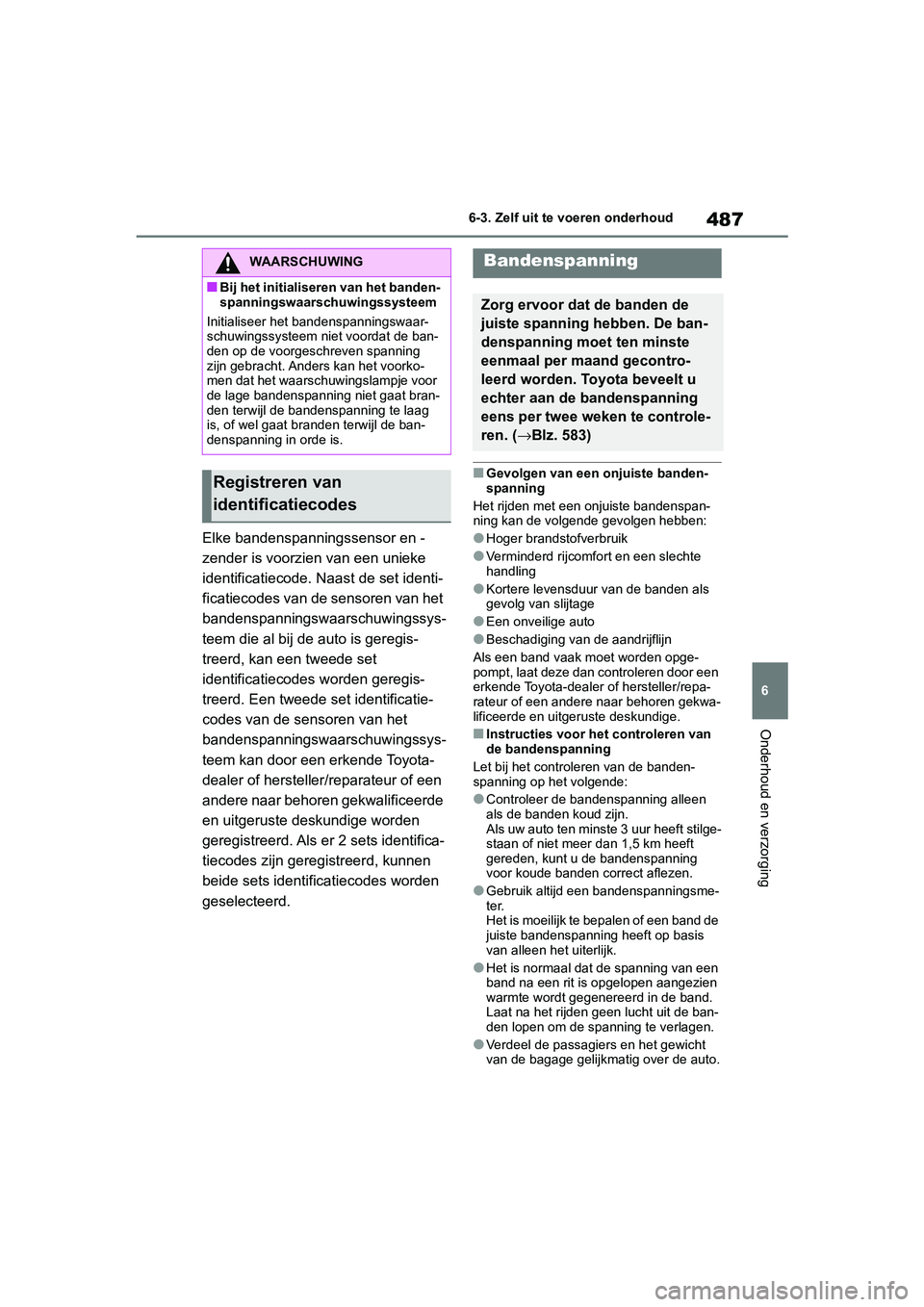

Elke bandenspanningssensor en -
zender is voorzien van een unieke
identificatiecode. Naast de set identi-
ficatiecodes van de sensoren van het
bandenspanningswaarschuwingssys-
teem die al bij de auto is geregis-
treerd, kan een tweede set
identificatiecodes worden geregis-
treerd. Een tweede set identificatie-
codes van de sensoren van het
bandenspanningswaarschuwingssys-
teem kan door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige worden
geregistreerd. Als er 2 sets identifica-
tiecodes zijn geregistreerd, kunnen
beide sets identificatiecodes worden
geselecteerd.
■Gevolgen van een
onjuiste banden-
spanning
Het rijden met een onjuiste bandenspan-
ning kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opge-
pompt, laat deze dan controleren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Instructies voor het controleren van
de bandenspanning
Let bij het controleren van de banden-
spanning op het volgende:
●Controleer de bandenspanning alleen
als de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft
gereden, kunt u de bandenspanning
voor koude banden correct aflezen.
●Gebruik altijd een bandenspanningsme-
ter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis
van alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de ban-
den lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht
van de bagage gelijkmatig over de auto.
WAARSCHUWING
■Bij het initialiseren van het banden-
spanningswaarschuwingssysteem
Initialiseer het bandenspanningswaar-
schuwingssysteem niet voordat de ban-
den op de voorgeschreven spanning
zijn gebracht. Anders kan het voorko-
men dat het waarschuwingslampje voor
de lage bandenspanning niet gaat bran-
den terwijl de bandenspanning te laag
is, of wel gaat branden terwijl de ban-
denspanning in orde is.
Registreren van
identificatiecodes
Bandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste
eenmaal per maand gecontro-
leerd worden. Toyota beveelt u
echter aan de bandenspanning
eens per twee weken te controle-
ren. ( →Blz. 583)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 487 Friday, March 22, 2019 11:40 AM

4886-3. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen
op dat deze hetzelfde draagvermo-
gen, dezelfde diameter, velgbreedte
en ET-waarde
* hebben.
Vervangende velgen zijn verkrijg-
baar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet
te gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het bandenspanningswaarschu-
wingssysteem, dat in een vroegtijdig sta-
dium waarschuwt als de bandenspanning
te laag wordt. Bij het vervangen van vel-
gen moeten er bandenspanningssenso-
ren en -zenders worden geplaatst.
(→ Blz. 477, 489)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van
de banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning
hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een
ongeval waarbij ernstig letsel kan ont-
staan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhit-
ting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging
van de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in
het wegdek, enz.)
OPMERKING
■Controleren en op de juiste span-
ning brengen van de banden
Plaats na controle altijd de ventieldop-
jes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdich-
ting in gevaar komen, wat kan leiden tot
een lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecor-
rodeerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 488 Friday, March 22, 2019 11:40 AM

489
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

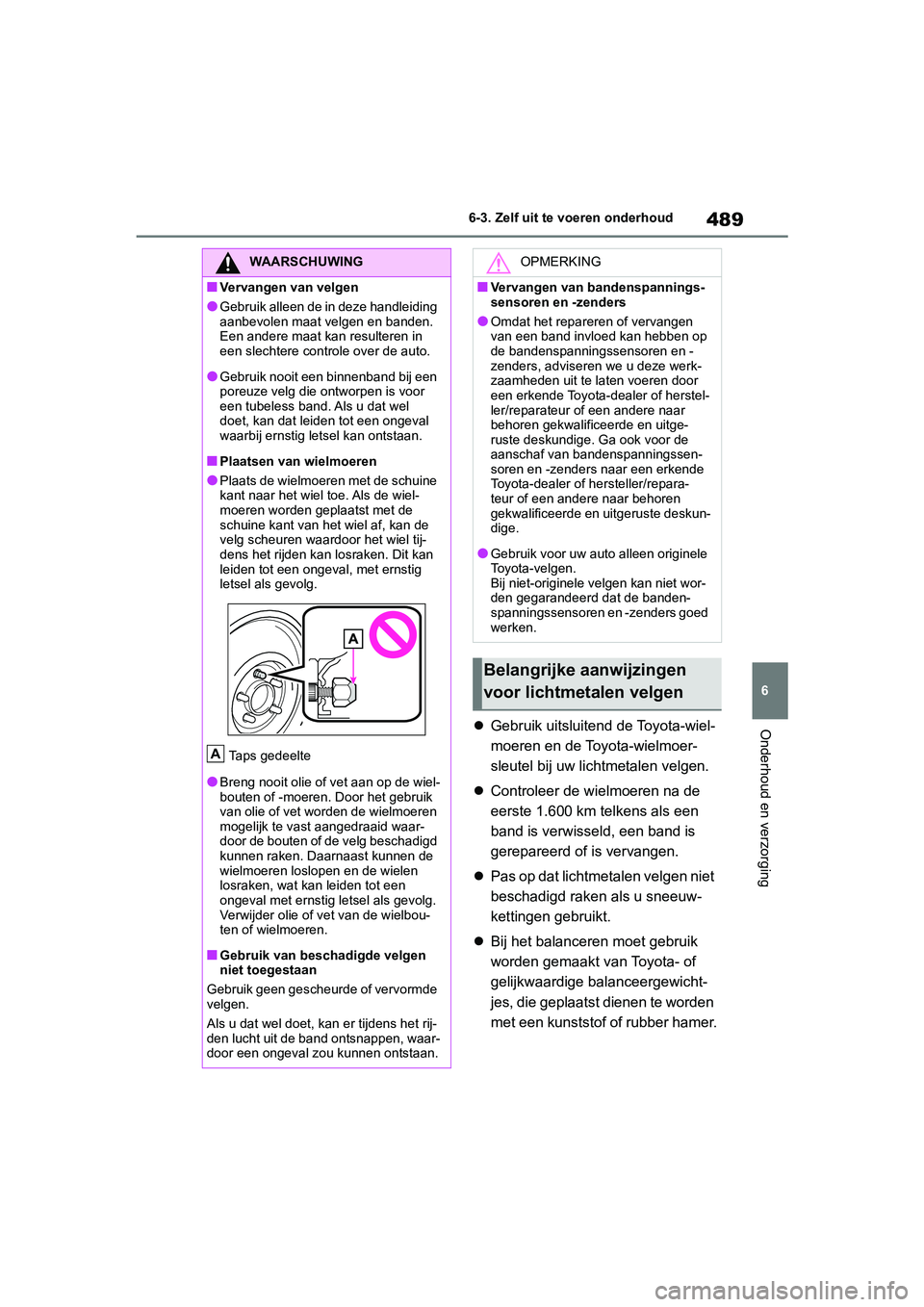

Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de
eerste 1.600 km telkens als een
band is verwisseld, een band is
gerepareerd of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuw-
kettingen gebruikt.
 Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewicht-
jes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in
een slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel
doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wiel-
moeren worden geplaatst met de
schuine kant van het wiel af, kan de
velg scheuren waardoor het wiel tij-
dens het rijden kan losraken. Dit kan
leiden tot een ongeval, met ernstig
letsel als gevolg.
Taps gedeelte
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren. Door het gebruik
van olie of vet worden de wielmoeren
mogelijk te vast aangedraaid waar-
door de bouten of de velg beschadigd
kunnen raken. Daarnaast kunnen de
wielmoeren loslopen en de wielen
losraken, wat kan leiden tot een
ongeval met ernstig letsel als gevolg.
Verwijder olie of vet van de wielbou-
ten of wielmoeren.
■Gebruik van beschadigde velgen
niet toegestaan
Gebruik geen gescheurde of vervormde
velgen.
Als u dat wel doet, kan er tijdens het rij-
den lucht uit de band ontsnappen, waar-
door een ongeval zou kunnen ontstaan.
A
230(5.,1*
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en -
zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige. Ga ook voor de
aanschaf van bandenspanningssen-
soren en -zenders naar een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet wor-
den gegarandeerd dat de banden-
spanningssensoren en -zenders goed
werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 489 Friday, March 22, 2019 11:40 AM
