1201-5. Antidiefstalsysteem
■De inbraaksensor en de helling-
sensor uitschakelen
Als u huisdieren of bewegende voor-
werpen in de auto ac hterlaat, moet u
ervoor zorgen dat u de inbraaksensor
en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze senso-
ren reageren op bewegingen binnen in
de auto.
1 Zet het contact UIT.
2 Druk op de uitschakeltoets van de
inbraaksensor en hellingsensor.
Druk opnieuw op de toets om de inbraak-
sensor en de hellingsens or weer in te scha-
kelen.
Telkens wanneer de inbraaksensor en de
hellingsensor worden uitgeschakeld/inge-
schakeld, wordt er een melding weergege-
ven op het multi-informatiedisplay.
■Uitschakelen en automatisch weer
inschakelen van de inbraaksensor en
hellingsensor
●Het alarm wordt ingeschakeld zelfs wan-
neer de inbraaksensor en de hellingsensor
zijn uitgeschakeld.
●Nadat de inbraaksensor en de hellingsen-
sor uitgeschakeld zijn, worden deze
opnieuw ingeschakeld door op de start-
knop te drukken of de portieren te ontgren-
delen met de instapfunctie (indien
aanwezig) of de afstandsbediening.
●De inbraaksensor en de hellingsensor zul-
len automatisch weer worden ingescha-
keld wanneer het alarmsysteem weer
wordt ingeschakeld.
■Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●Er bevinden zich nog personen of huisdie-
ren in de auto.
●Een zijruit of het panoramadak (indien aan-
wezig) is open.
In dit geval registreert de sensor mogelijk het
volgende:
• Wind of beweging van voorwerpen, zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere auto's
• Het bewegen van mensen buiten de auto
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kleding
aan kledinghaakjes, in de auto.
●De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 120 Wednesday, October 9, 2019 11:15 AM

121
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
●Er wordt ijs of sneeuw van de auto verwij-
derd, waardoor de auto herhaaldelijk wordt
blootgesteld aan sc
hokken of trillingen.
●De auto staat in een wasstraat of een
hogedruk-wasinstallatie.
●De auto is blootgesteld aan schokken die
het gevolg zijn van hagel, onweer of
andere van buitenaf komende herhaalde
schokken of trillingen.
■Informatie over de hellingsensor
De sensor activeert in de volgende gevallen
mogelijk het alarm:
●De auto wordt vervoerd per boot, aanhang-
wagen, trein, enz.
●De auto staat geparkeerd in een parkeer-
garage.
●De auto bevindt zich in een wasstraat
waarin de auto verplaatst wordt.
●Een van de banden verl iest zijn spanning.
●De auto wordt opgekrikt.
●Er doet zich een aardbeving of wegverzak-
king voor.
OPMERKING
■Ervoor zorgen dat de inbraaksensor
goed werkt
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
●Spuit geen luchtverfrisser of andere pro-
ducten rechtstreeks in de openingen
van de sensoren.
●Als u andere accessoires installeert dan
originele Toyota-onderdelen of wanneer
u voorwerpen achterlaat tussen de
bestuurdersstoel en de stoel van de
voorpassagier, werkt de inbraaksensor
mogelijk minder goed.
●De werking van de inbraaksensor wordt
mogelijk gestopt wanneer de elektroni-
sche sleutel zich in de buurt van de auto
bevindt.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 121 Wednesday, October 9, 2019 11:15 AM

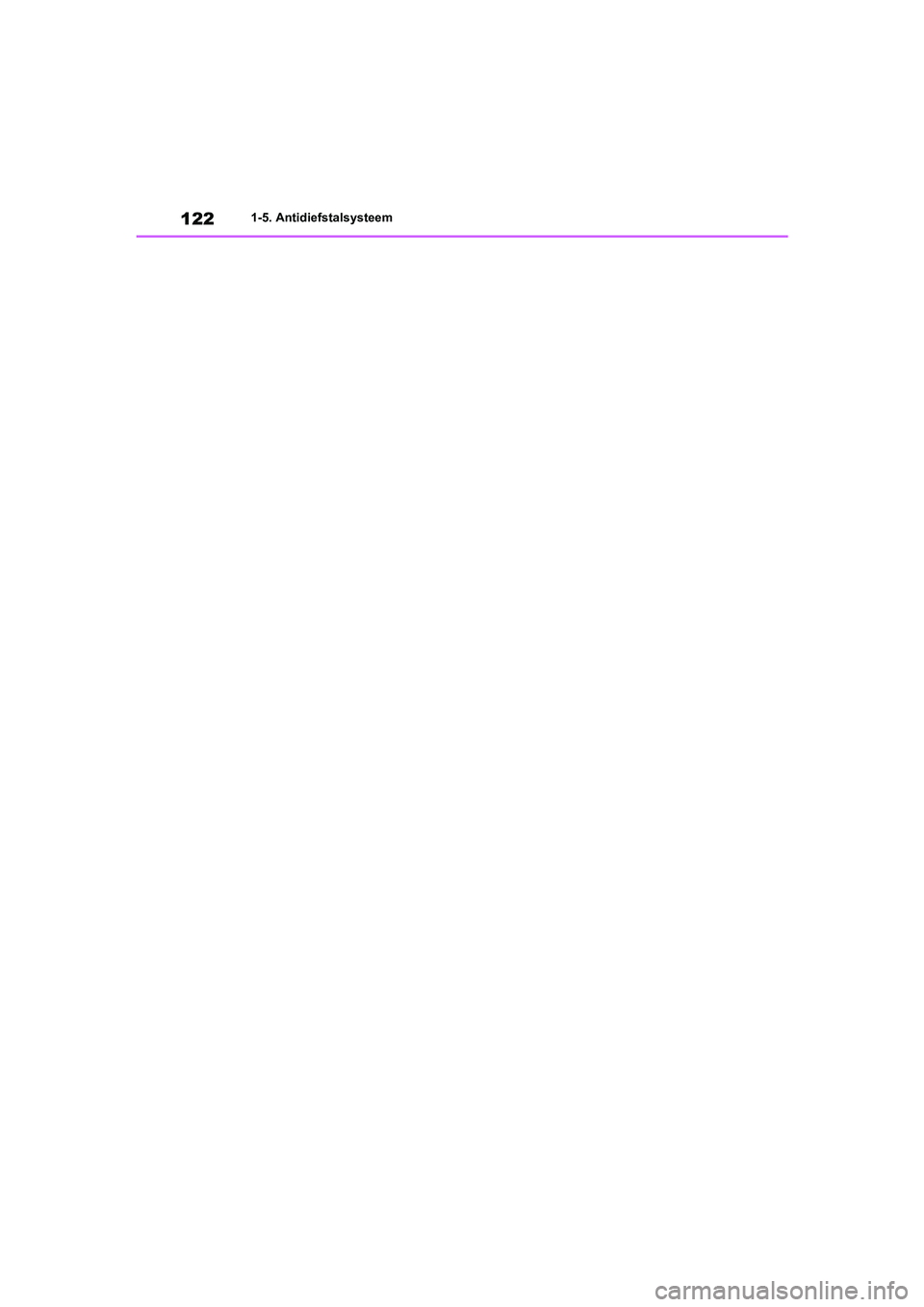

1221-5. Antidiefstalsysteem
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 122 Wednesday, October 9, 2019 11:15 AM

2
123
2

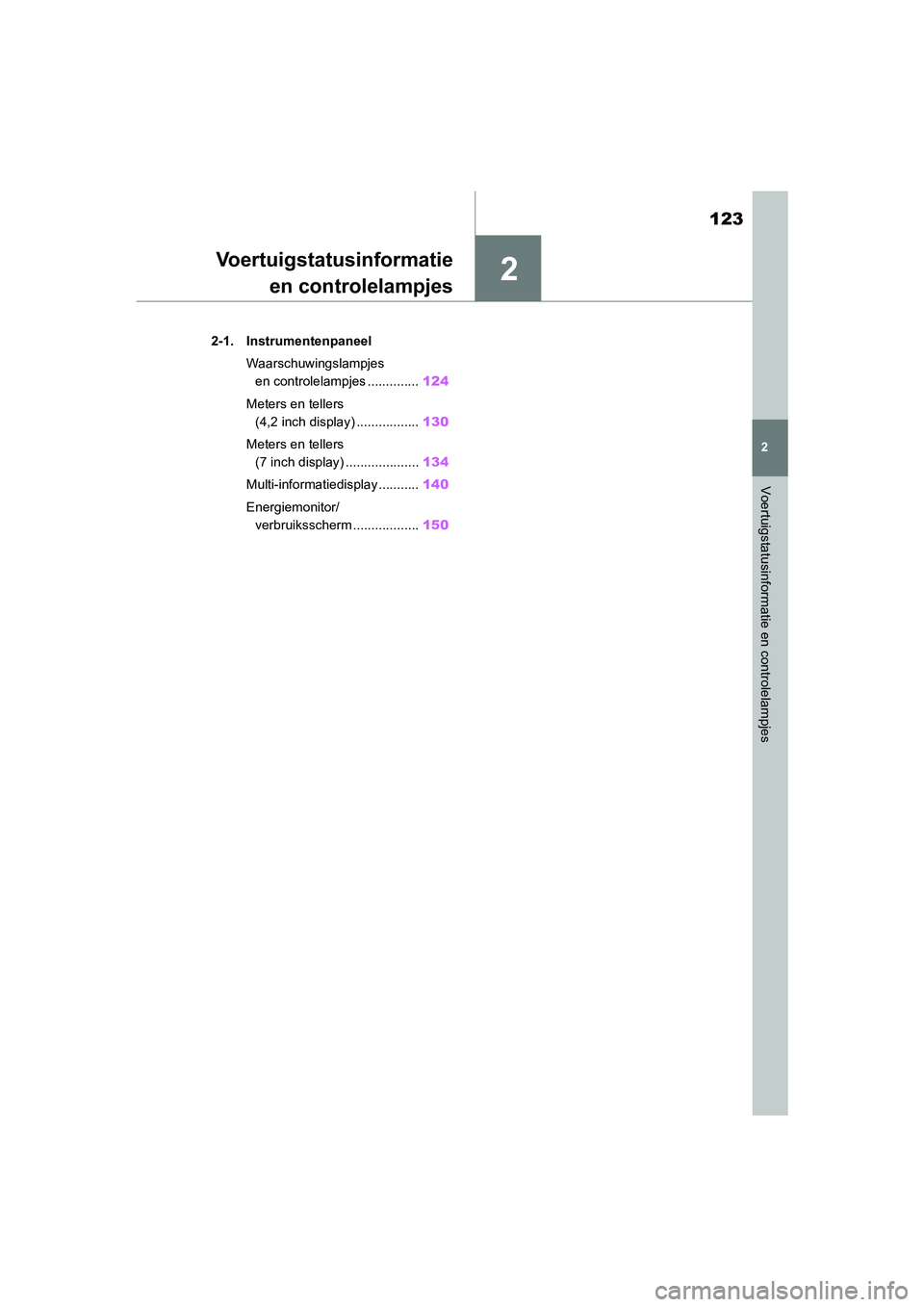

Voertuigstatusinformatie en controlelampjes
Voertuigstatusinformatieen controlelampjes
2-1. Instrumentenpaneel
Waarschuwingslampjes en controlelampjes .............. 124
Meters en tellers (4,2 inch display) ................. 130
Meters en tellers (7 inch display) .................... 134
Multi-informatiedisplay ........... 140
Energiemonitor/ verbruiksscherm . .................150
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 123 Wednesday, October 9, 2019 11:15 AM

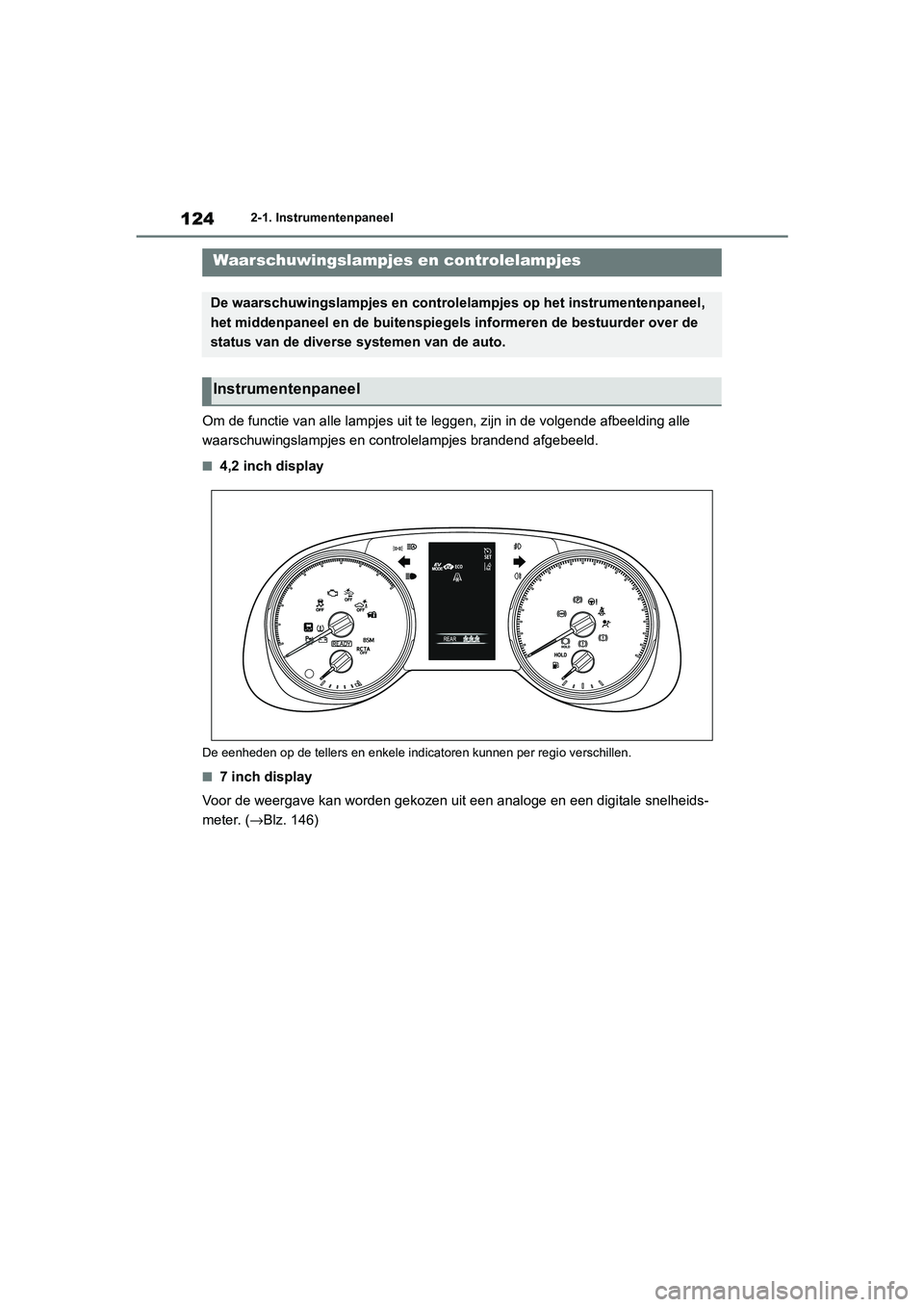

1242-1. Instrumentenpaneel
2-1.Instrumentenpaneel
Om de functie van alle lampjes uit te leggen, zijn in de volgen de afbeelding alle
waarschuwingslampjes en controlelampjes brandend afgebeeld.
■4,2 inch display
De eenheden op de tellers en enkele indicatoren kunnen per regi o verschillen.
■7 inch display
Voor de weergave kan worden gek ozen uit een analoge en een digitale snelheids-
meter. ( →Blz. 146)
Waarschuwingslampjes en controlelampjes
De waarschuwingslampjes en contr olelampjes op het instrumentenpaneel,
het middenpaneel en de buitenspi egels informeren de bestuurder over de
status van de diverse systemen van de auto.
Instrumentenpaneel
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 124 Wednesday, October 9, 2019 11:15 AM

125
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes

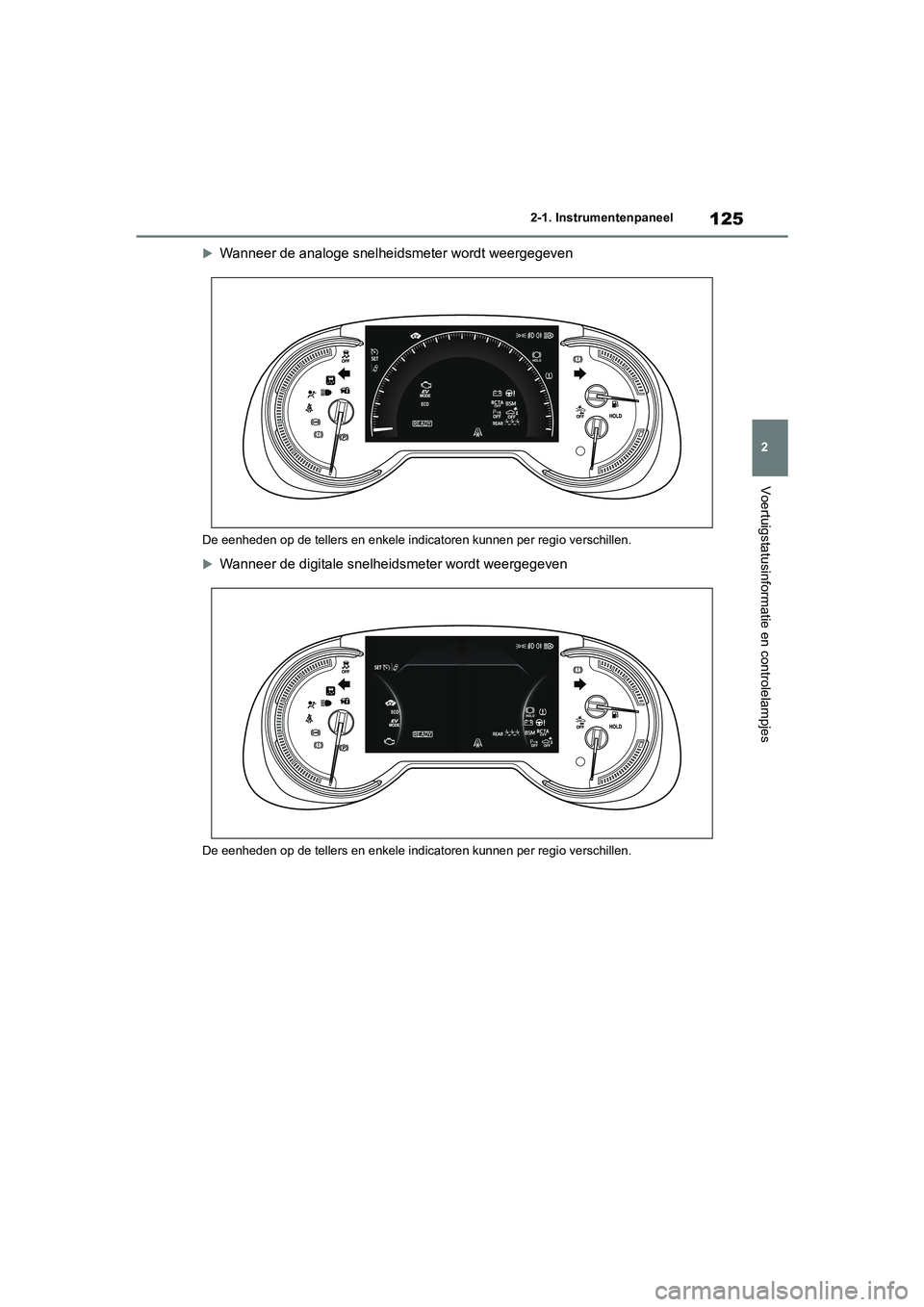

Wanneer de analoge snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indicatoren kunnen per regi
o verschillen.

Wanneer de digitale snelheidsmeter wordt weergegeven
De eenheden op de tellers en enkele indicatoren kunnen per regi o verschillen.
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 125 Wednesday, October 9, 2019 11:15 AM

1262-1. Instrumentenpaneel
Waarschuwingslampjes informeren de
bestuurder over storingen in de aange-
geven systemen van de auto.
*1: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als het lampje niet
gaat branden of uitgaat. Laat de auto
controleren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*2: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
Waarschuwingslampjes
(Rood) Waarschuwingslampje rem-
systeem
*1 (
→ Blz. 546)
(Geel) Waarschuwingslampje rem-
systeem
*1 (
→ Blz. 546)
Laadstroomcontrole-
lampje
*1 ( → Blz. 547)
Waarschuwingslampje hoge
koelvloeistoftemperatuur
*2
( → Blz. 547)
Waarschuwingslampje
hybridesysteem overver-
hit
*2 ( → Blz. 547)
Waarschuwingslampje lage
oliedruk
*2 ( → Blz. 547)
Motorcontrolelampje
*1
( → Blz. 548)
Waarschuwingslampje
SRS
*1 ( → Blz. 548)
Waarschuwingslampje
ABS
*1 ( → Blz. 548)
(Rood/geel) Waarschuwingslampje elek-
trische stuurbekrachtiging
*1
( → Blz. 548)
(Knippert of brandt) Waarschuwingslampje
PCS
*1 (indien aanwezig)
( → Blz. 549)
(Oranje) Controlelampje LTA (indien
aanwezig) (
→Blz. 549)
(Knippert) Controlelampje Toyota Par-
king Assist-sensor OFF
*3
(indien aanwezig)
( → Blz. 550)
(Knippert) Controlelampje PKSB
OFF
*1 (indien aanwezig)
( → Blz. 550)
(Knippert) Controlelampje RCTA
OFF
*1 (indien aanwezig)
( → Blz. 551)
Controlelampje Traction
Control
*1 ( → Blz. 551)
Waarschuwingslampje
Brake Override-sys-
teem/wegrijregeling/PKSB
(indien aanwezig)
*2
( → Blz. 552)
(Knippert) Controlelampje Brake Hold-
systeem in werking
*1
( → Blz. 552)
(Knippert) Waarschuwingslampje par-
keerrem (→
Blz. 553)
Waarschuwingslampje lage
bandenspanning
*1 (indien
aanwezig) ( →Blz. 553)
Waarschuwingslampje laag
brandstofniveau
( → Blz. 553)
Controlelampje bestuurders-
en voorpassagiersgordel
( → Blz. 554)
Controlelampje achterpas-
sagiersgordel (indien aan-
wezig) ( →Blz. 554)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 126 Wednesday, October 9, 2019 11:15 AM

127
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
*3: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking A ssist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende syst emen van de auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als u
het hybridesysteem start, kan dat beteke-
nen dat deze systemen niet beschikbaar
zijn om u te beschermen in geval van een
ongeval, waardoor ernstig letsel zou kun-
nen ontstaan. Laat, als dit gebeurt, de
auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
Controlelampjes
Controlelampje richting-
aanwijzers ( →Blz. 313)
Controlelampje achterlicht
( → Blz. 320)
Controlelampje grootlicht
( → Blz. 322)
Controlelampje Automatic
High Beam-systeem
(indien aanwezig)
( → Blz. 322)
Controlelampje mistlampen
voor (indien aanwezig)
( → Blz. 325)
Controlelampje mistachter-
licht (indien aanwezig)
( → Blz. 325)
Controlelampje Smart
entry-systeem met start-
knop
*1 (indien aanwezig)
( → Blz. 303)
Controlelampje cruise con-
trol ( →Blz. 365, 377)
Controlelampje Dynamic
Radar Cruise Control
(indien aanwezig)
( → Blz. 365)
Controlelampje cruise con-
trol SET ( →Blz. 365, 377)
Controlelampje snelheids-
begrenzer (indien aanwe-
zig) ( →Blz. 380)
Controlelampje LTA
*2
(indien aanwezig) ( →357)
Controlelampje Toyota
Parking Assist-sensor
OFF
*3, 4 (indien aanwezig)
( → Blz. 398)
Controlelampje PKSB
OFF
*3, 5 (indien aanwezig)
( → Blz. 406)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 127 Wednesday, October 9, 2019 11:15 AM

1282-1. Instrumentenpaneel
*1: Dit lampje brandt op het multi-informatie-display en er wordt een melding weerge-
geven.
*2: Afhankelijk van de bedr ijfscondities wijzi-
gen de kleur en de status (branden/knip-
peren) van het controlelampje.
*3: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
*4: Het controlelampje Toyota Parking
Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, terwijl
de Toyota Parking Assist-sensor is inge-
schakeld. Het gaat na enkele seconden
uit.
*5: Deze lampjes gaan branden als het con-tact AAN wordt gezet om aan te geven
dat er een systeemcontrole wordt uitge-
voerd. Ze gaan uit nadat het hybridesys-
teem is ingeschakeld of na enkele
seconden. Er kan een storing in een sys-
teem aanwezig zijn als de lampjes niet
gaan branden of niet uitgaan. Laat de
auto controleren door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
*6: Dit lampje gaat branden in de buitenspie-gels.
*7: Wanneer de buitentemperatuur ongeveer 3°C of lager is, gaat het controlelampje
gedurende 10 seconden knipperen en
blijft daarna branden.
*8: Dit lampje brandt in het centrale paneel.
(Knippert)
Controlelampje Traction
Control
*5 (
→ Blz. 426)
Controlelampje VSC
OFF
*3, 5 ( → Blz. 426)
Waarschuwingslampje
PCS
*3, 5 (indien aanwezig)
( → Blz. 346)
BSM-indicatoren in de bui-
tenspiegels
*5, 6 (indien
aanwezig) ( →Blz. 382)
Controlelampje BSM
(indien aanwezig)
( → Blz. 382)
Controlelampje RCTA
OFF
*3, 5 (indien aanwezig)
( → Blz. 382)
Controlelampje stand-bys-
tand Brake Hold-sys-
teem
*5 ( → Blz. 317)
Controlelampje Brake
Hold-systeem in werking
*5
( → Blz. 317)
Controlelampje antidiefstal-
systeem ( →Blz. 92, 118)
Controlelampje READY
( → Blz. 303)
Controlelampje lage bui-
tentemperatuur
*7
( → Blz. 131, 137)
EV-controlelampje
( → Blz. 85)
Waarschuwingslampje par-
keerrem ( →Blz. 314)
Controlelampje EV MODE
( → Blz. 307)
Controlelampje ECO-rijmo-
dus ( →Blz. 420)
Controlelampje SPORT-
modus ( →Blz. 420)
Controlelampje TRAIL
(indien aanwezig)
(→ Blz. 422)
Controlelampje PASSEN-
GER AIR BAG
*5, 8 (indien
aanwezig) ( →Blz. 48)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 128 Wednesday, October 9, 2019 11:15 AM

129
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
■BSM-indicatoren (Blind Spot Monitor) in
de buitenspiegels (indien aanwezig)
Om aan te geven dat het systeem werkt,
gaan de BSM-indicatoren in de buitenspie-
gels in de volgende situaties branden:
●Wanneer het contact AAN is gezet terwijl
de BSM-functie is ingeschakeld op het
scherm op het multi-informatiedisplay.
●Wanneer de BSM-functie is ingeschakeld
op het scherm op het multi-informatie-
display terwijl het contact AAN staat.
Wanneer het systeem correct werkt, gaan de
BSM-indicatoren in de buitenspiegels na
enkele seconden uit.
Wanneer de BSM-indicatoren in de buiten-
spiegels niet gaan branden of niet uitgaan,
kan er een storing in het systeem aanwezig
zijn.
Laat, als dit gebeurt, de auto nakijken door
een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 129 Wednesday, October 9, 2019 11:15 AM
