TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

901-4. Hybridesysteem
Voor het koelen van het batterijpakket
(tractiebatterij) is er onder de rechter-
zijde van de achterstoel een ventilatie-
opening aanwezig. Als deze
ventilatieopening wordt afgedekt, kan
het batterijpakket (tr actiebatterij) over-
verhit raken, waardoor het door het bat-
terijpakket (tractiebatterij) geleverde
vermogen afneemt.
Het uitschakelsysteem voor noodgeval-
len zorgt ervoor dat het hoogspan-
ningssysteem en de brandstofpomp
worden uitgeschakeld als de botsings-
sensor een aanrijdi ng met een kracht
boven een bepaalde drempelwaarde
heeft gesignaleerd, om de kans op een
elektrische schok en brandstoflekkage
tot een minimum te beperken. Als het
uitschakelsysteem voor noodgevallen
in werking is getrede n, kunt u uw auto
niet meer star ten. Neem voor het her-
starten van het hyb ridesysteem contact
op met een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalif iceerde en uitge-
ruste deskundige.
Ventilatieopening
batterijpakket (tractiebatterij)
OPMERKING
■Ventilatieopening batterijpakket
(tractiebatterij)
●Voorkom dat zaken als stoelbekleding,
plastic hoezen en bagage de ventilatie-
opening blokkeren. Het batterijpakket
(tractiebatterij) kan oververhit en
beschadigd raken.
●Als er zich stof, enz. heeft verzameld in
de ventilatieopening, maak deze dan
schoon met een stofzuiger om te voor-
komen dat de opening verstopt raakt.
●Laat de ventilatieopening niet nat of vuil
worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractie-
batterij) beschadigd raken.
●Vervoer geen grote hoeveelheden
water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er
water op het batterijpakket (tractiebatte-
rij) komt, kan het batterijpakket bescha-
digd raken. Laat de auto nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
●Op de ventilatieopening is een filter
geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening
nog zichtbaar vuil is, raden wij u aan het
filter te reinigen of vervangen. Voor
meer informatie over het schoonmaken
of vervangen van het filter, zie Blz. 515.
●Als “Maintenance Required for Traction
Battery Cooling Parts See Owner’s
Manual” (onderhoud vereist voor koel-
onderdelen tractiebatterij, zie handlei-
ding) wordt weergegeven op het multi-
informatiedisplay, zitten de ventilatie-
opening en het filter mogelijk verstopt.
Raadpleeg Blz. 514 voor informatie over
het schoonmaken van de ventilatieope-
ning.
Uitschakelsysteem voor
noodgevallen
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 90 Wednesday, October 9, 2019 11:15 AM

91
1
1-4. Hybridesysteem
Veiligheid en beveiliging

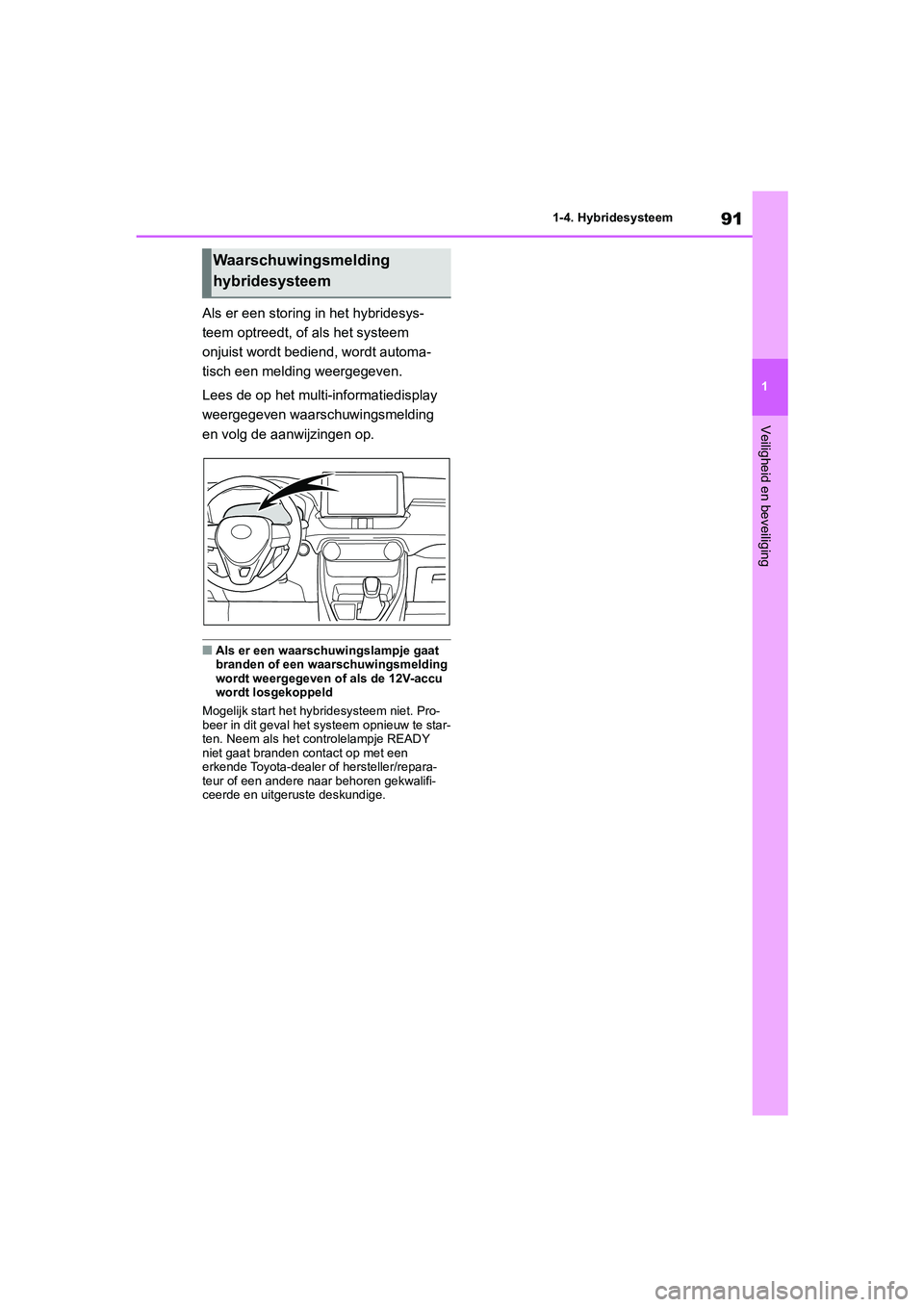

Als er een storing
in het hybridesys-
teem optreed t, of als het systeem
onjuist wordt bediend, wordt automa-
tisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding
en volg de aanwijzingen op.
■Als er een waarschuwingslampje gaat
branden of een waarschuwingsmelding
wordt weergegeven of als de 12V-accu
wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Pro-
beer in dit geval het systeem opnieuw te star-
ten. Neem als het controlelampje READY
niet gaat branden contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Waarschuwingsmelding
hybridesysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 91 Wednesday, October 9, 2019 11:15 AM

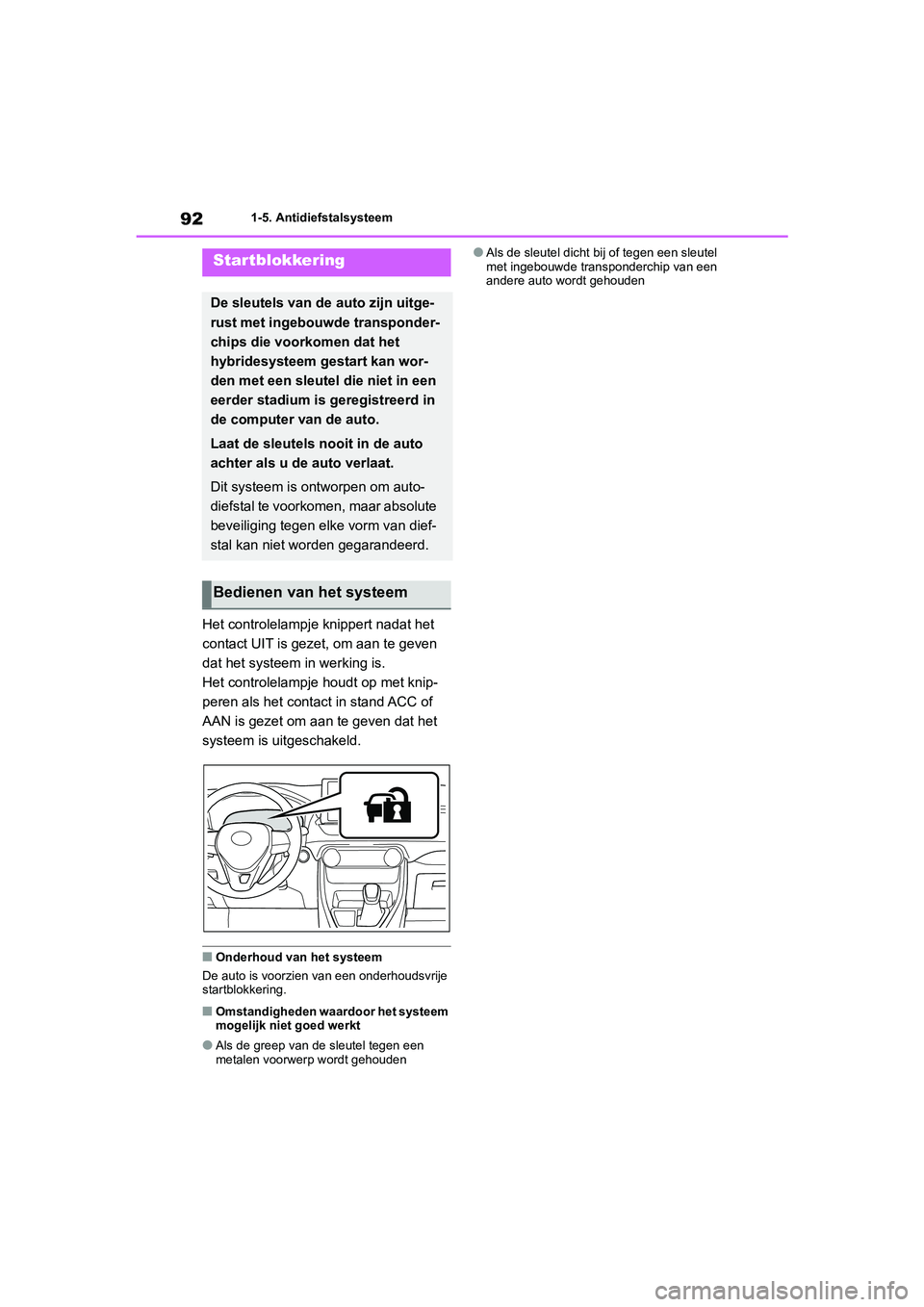

921-5. Antidiefstalsysteem
1-5.Antidiefstalsysteem
Het controlelampje knippert nadat het
contact UIT is gezet, om aan te geven
dat het systeem in werking is.
Het controlelampje houdt op met knip-
peren als het contact in stand ACC of
AAN is gezet om aan te geven dat het
systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije
startblokkering.
■Omstandigheden waardoor het systeem
mogelijk niet goed werkt
●Als de greep van de sleutel tegen een
metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel
met ingebouwde transponderchip van een
andere auto wordt gehoudenStartblokkering
De sleutels van de auto zijn uitge-
rust met ingebouwde transponder-
chips die voorkomen dat het
hybridesysteem gestart kan wor-
den met een sleutel die niet in een
eerder stadium is geregistreerd in
de computer van de auto.
Laat de sleutels nooit in de auto
achter als u de auto verlaat.
Dit systeem is ontworpen om auto-
diefstal te voorkomen, maar absolute
beveiliging tegen elke vorm van dief-
stal kan niet worden gegarandeerd.
Bedienen van het systeem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 92 Wednesday, October 9, 2019 11:15 AM

93
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging

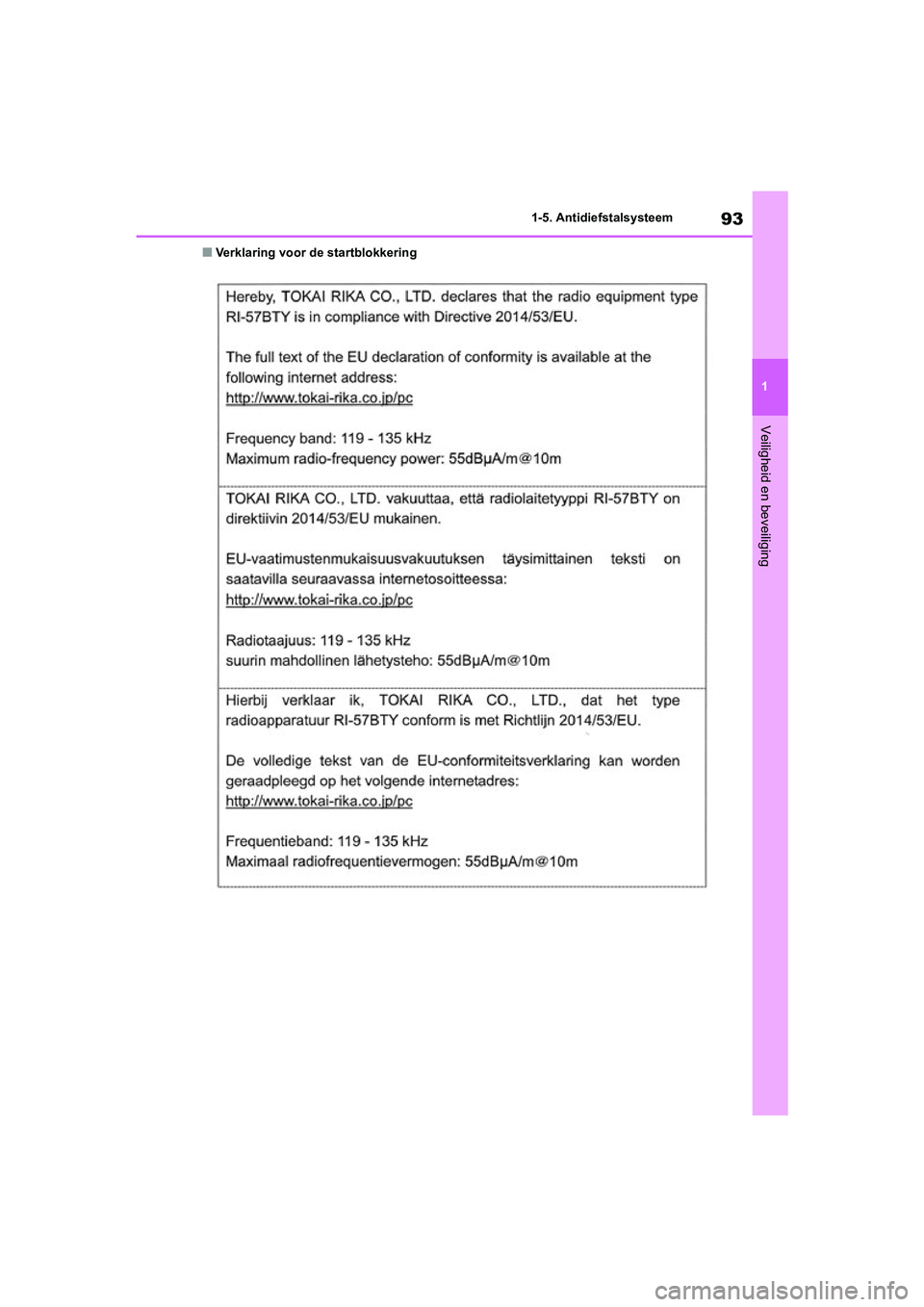

■Verklaring voor de startblokkering
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 93 Wednesday, October 9, 2019 11:15 AM

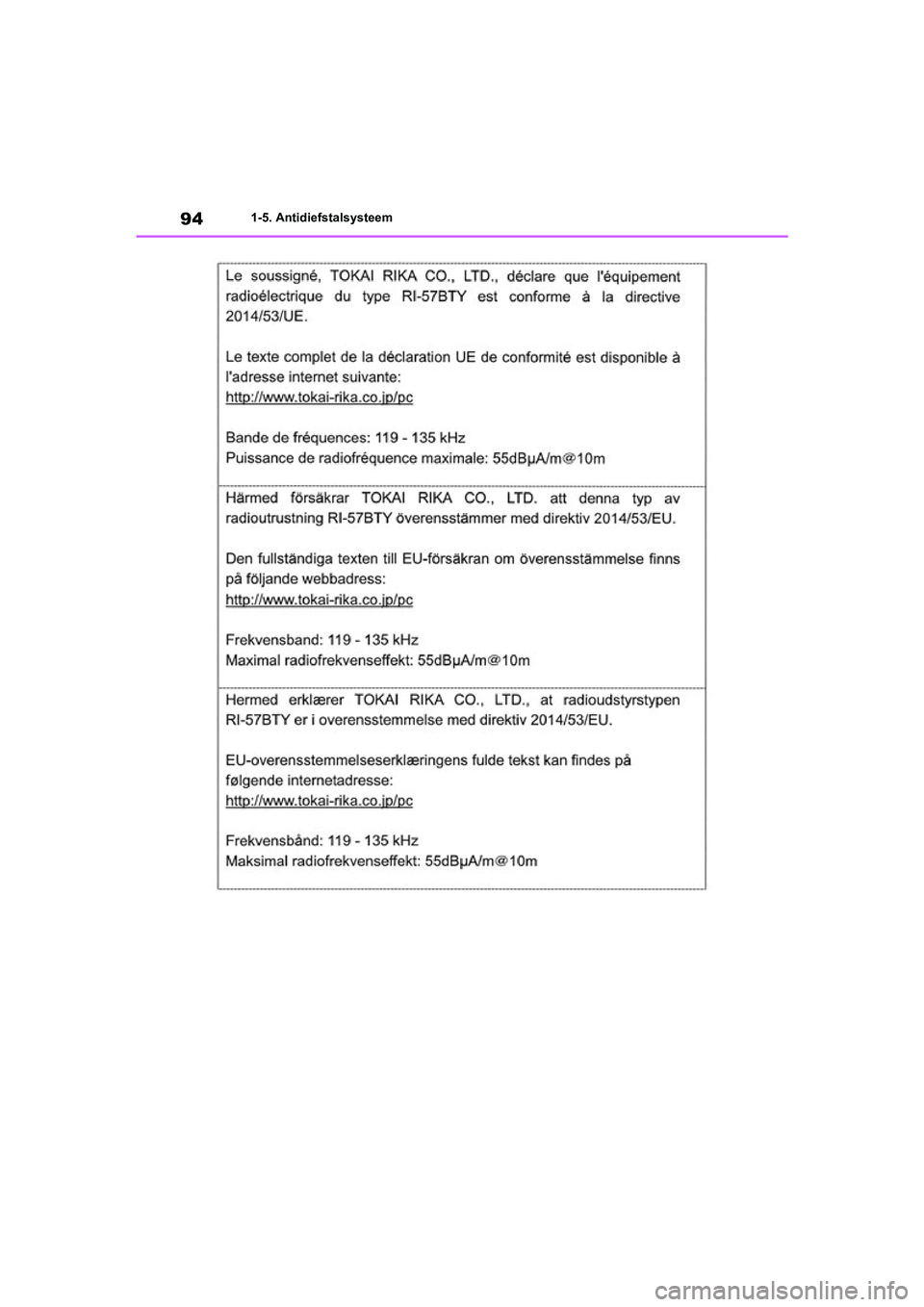

941-5. Antidiefstalsysteem
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 94 Wednesday, October 9, 2019 11:15 AM

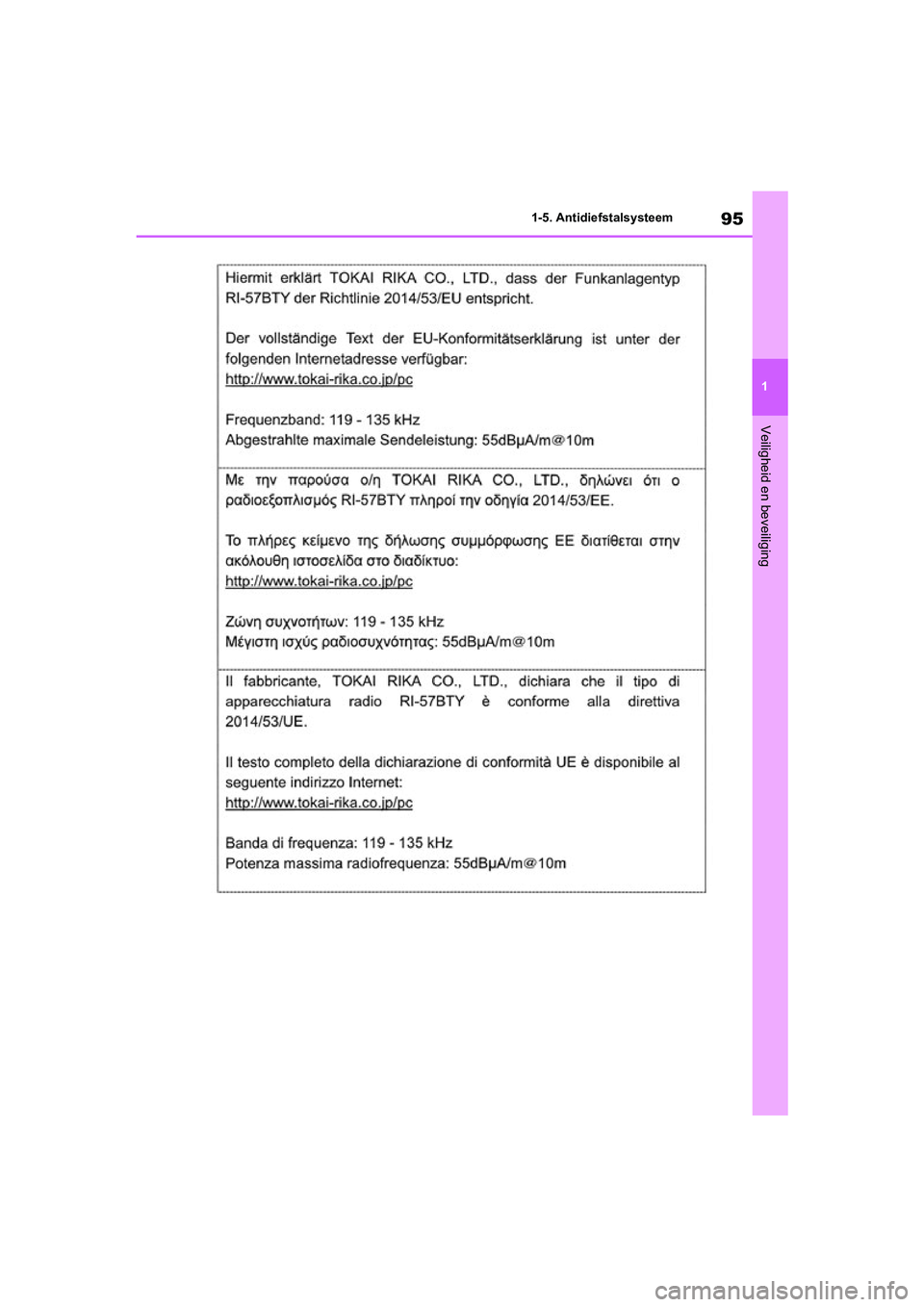

95
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 95 Wednesday, October 9, 2019 11:15 AM

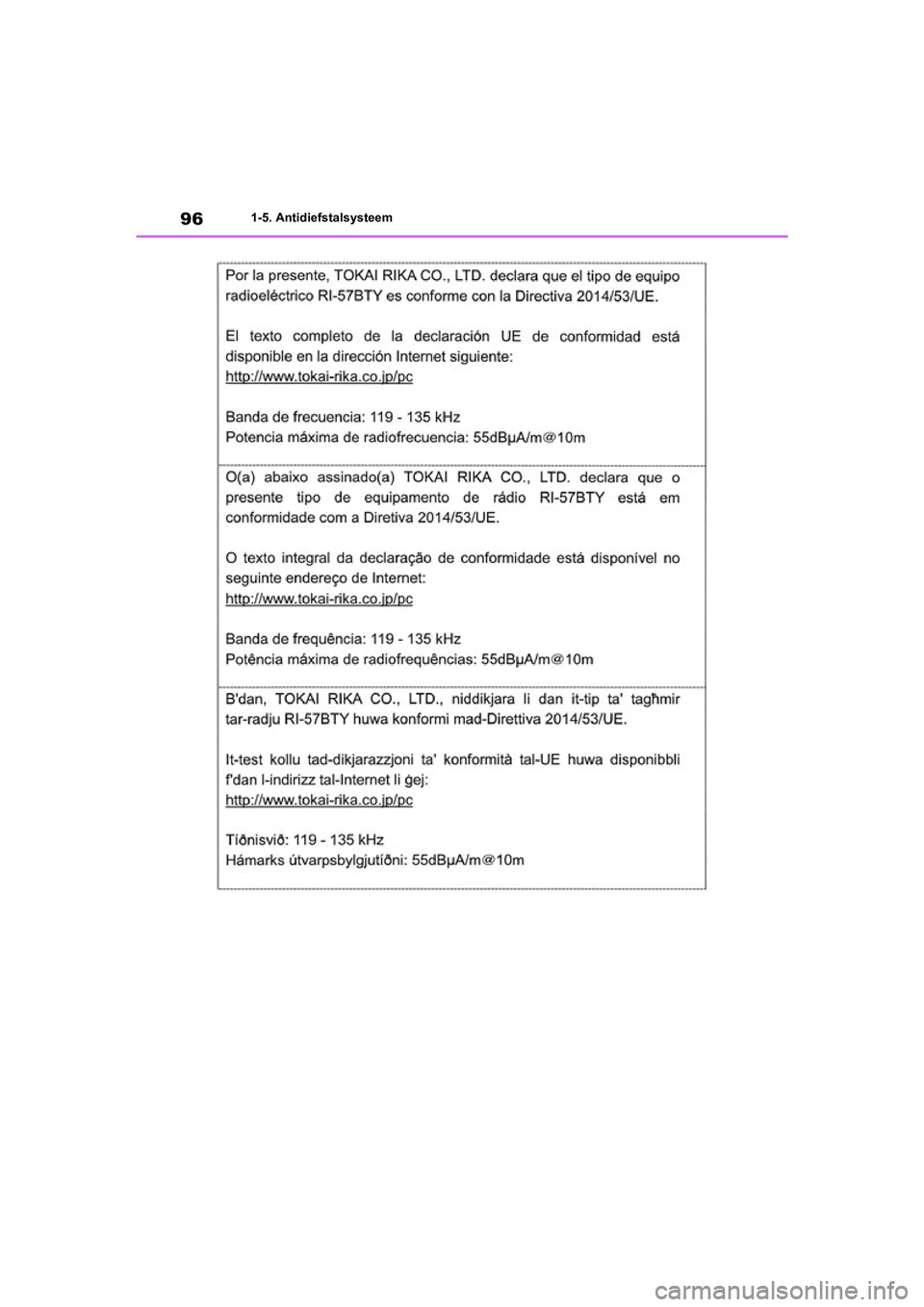

961-5. Antidiefstalsysteem
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 96 Wednesday, October 9, 2019 11:15 AM

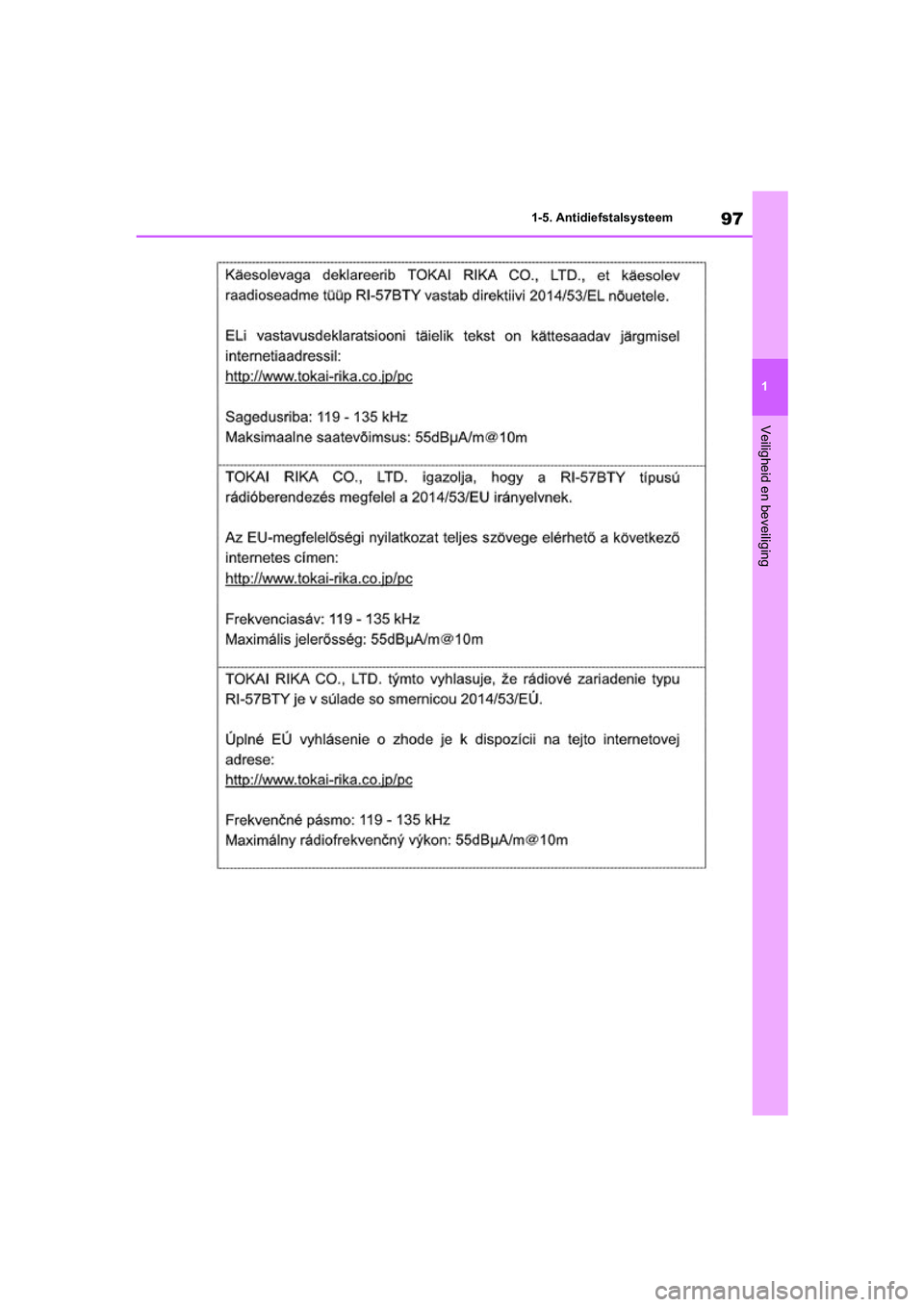

97
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 97 Wednesday, October 9, 2019 11:15 AM

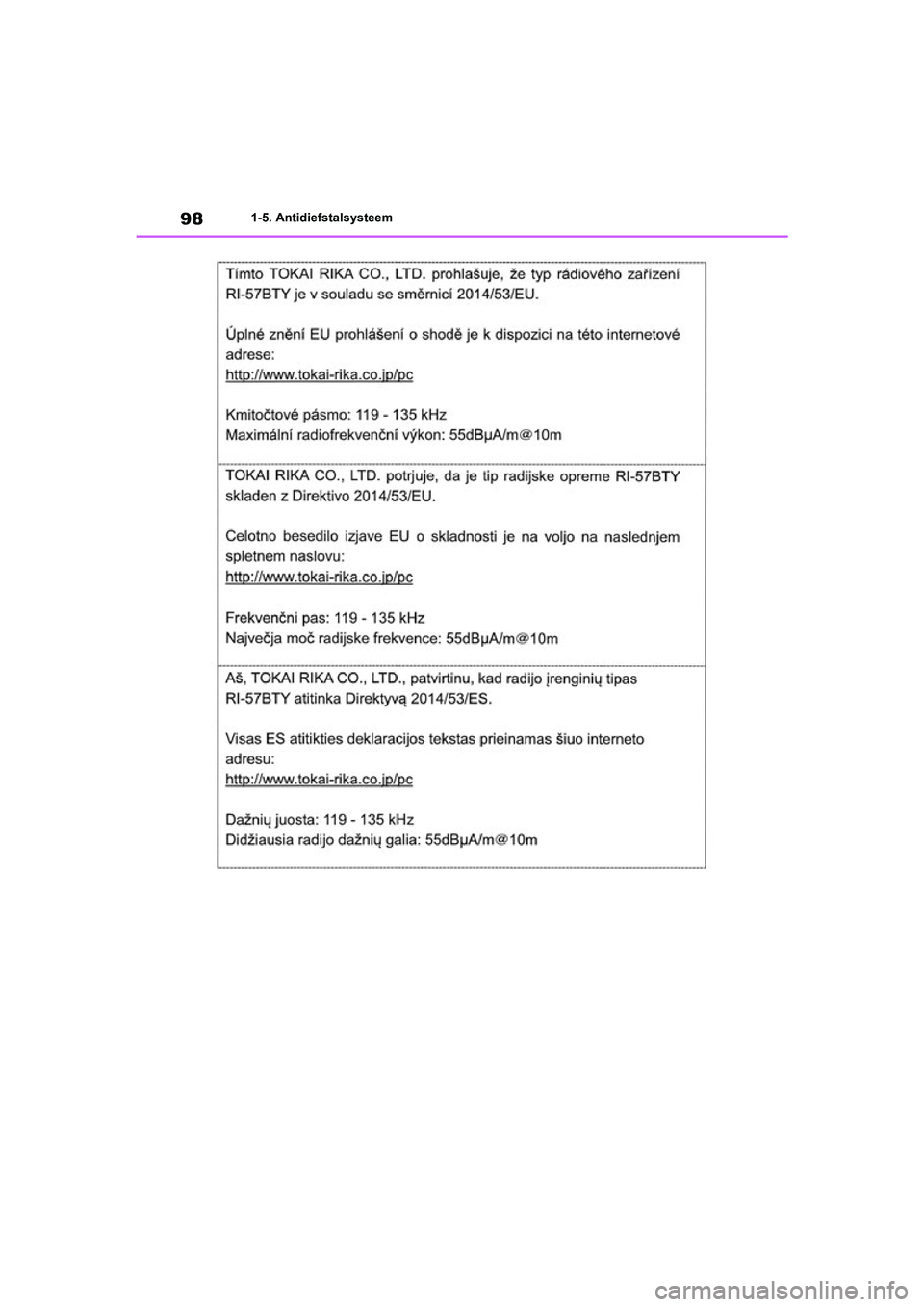

981-5. Antidiefstalsysteem
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 98 Wednesday, October 9, 2019 11:15 AM

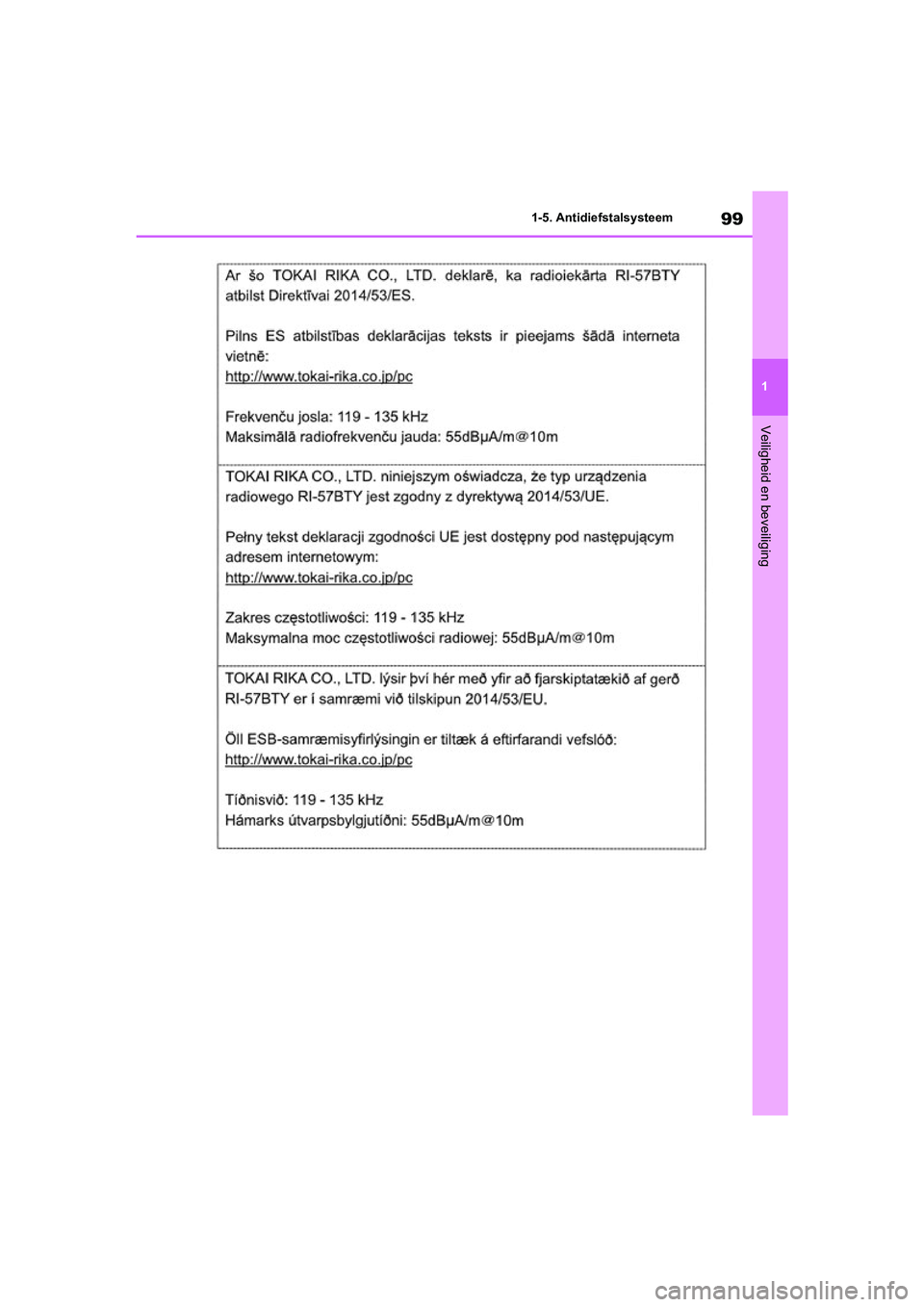

99
1
1-5. Antidiefstalsysteem
Veiligheid en beveiliging
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 99 Wednesday, October 9, 2019 11:15 AM
