TOYOTA RAV4 HYBRID 2020 Instructieboekje (in Dutch)

2904-1. Voordat u gaat rijden
WAARSCHUWING
●Voorkom dat de motor met een te hoog
toerental draait.
Als de motor met een hoog toerental
draait terwijl de auto stilstaat, kan het
uitlaatsysteem oververhit raken, het-
geen brand kan veroorzaken als er
brandbaar materiaal aanwezig is.
■Als de auto geparkeerd is
●Laat geen brillen, aanstekers, spuitbus-
sen of blikken frisdrank in de auto liggen
als deze in de zon geparkeerd staat.
Dit kan resulteren in het volgende:
• Een aansteker of spuitbus kan gas gaan lekken, waardoor brand kan ontstaan.
• De temperatuur in de auto kan zo hoog oplopen dat kunststof brillenglazen en
kunststof monturen kunnen vervormen
of barsten.
• Blikjes frisdrank kunnen openbarsten, waardoor de inhoud in het interieur
terechtkomt. Bovendien kan de vloeistof
kortsluiting in de elektrische componen-
ten van de auto veroorzaken.
●Laat geen aanstekers achter in de auto.
Als een aansteker in het dashboard-
kastje of op de vloer ligt, kan deze per
ongeluk gaan branden als er bagage
wordt geplaatst of een stoel wordt afge-
steld en brand veroorzaken.
●Plak geen parkeerschijven op de voor-
ruit of andere ruiten. Plaats geen reser-
voirs zoals luchtverfrissers op het
instrumentenpaneel of dashboard. Deze
parkeerschijven of reservoirs kunnen
als een lens werken en brand veroorza-
ken in de auto.
●Laat geen portier of ruit open als het
gebogen glas van naastliggende gebou-
wen voorzien is van een gemetalli-
seerde film, bijvoorbeeld een
zilverkleurige folie . Weerkaatst zonlicht
kan van het glas een lens maken en
brand veroorzaken.
●Activeer altijd de parkeerrem, zet de
selectiehendel in stand P, schakel het
hybridesysteem uit en vergrendel de
auto.
Laat de auto niet onbeheerd achter als
het controlelampje READY brandt.
Als de auto is geparkeerd met de selec-
tiehendel in stand P, maar de parkeer-
rem niet is geactiveerd, zou de auto in
beweging kunnen komen, wat kan lei-
den tot een ongeval.
●Raak de uitlaatpijp niet aan als het con-
trolelampje READY brandt of direct na
het uitschakelen van het hybridesys-
teem.
Anders kunt u brandwonden oplopen.
■Als u even gaat slapen in de auto
Schakel altijd het hybridesysteem uit.
Anders zou u per ongeluk de selectiehen-
del kunnen verplaatsen of het gaspedaal
in kunnen trappen, waardoor een ongeval
zou kunnen ontstaan of het hybridesys-
teem oververhit zou kunnen raken en
brand kan ontstaan. Verder kunnen uitlaat-
gassen in een slecht geventileerde omge-
ving in de auto terechtkomen, hetgeen
zeer schadelijk is v oor de gezondheid.
■Bij het remmen
●Rijd voorzichtiger wanneer de remmen
nat zijn.
De remweg neemt toe als de remmen
nat zijn en bovendien kan vocht ertoe
leiden dat de ene kant van de auto ster-
ker afgeremd wordt dan de andere kant.
Ook de werking van de parkeerrem kan
door vocht in negatieve zin beïnvloed
worden.
●Rijd niet te dicht achter een andere auto
als het elektronisch geregelde remsys-
teem niet werkt en vermijd afdalingen
en scherpe bochten die afremmen
noodzakelijk maken.
In dit geval kan de auto nog wel worden
afgeremd, maar moet er een grotere
kracht op het rempedaal worden uitge-
oefend dan normaal. De remweg zal
ook langer zijn. Laat uw remmen onmid-
dellijk repareren.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 290 Wednesday, October 9, 2019 11:15 AM

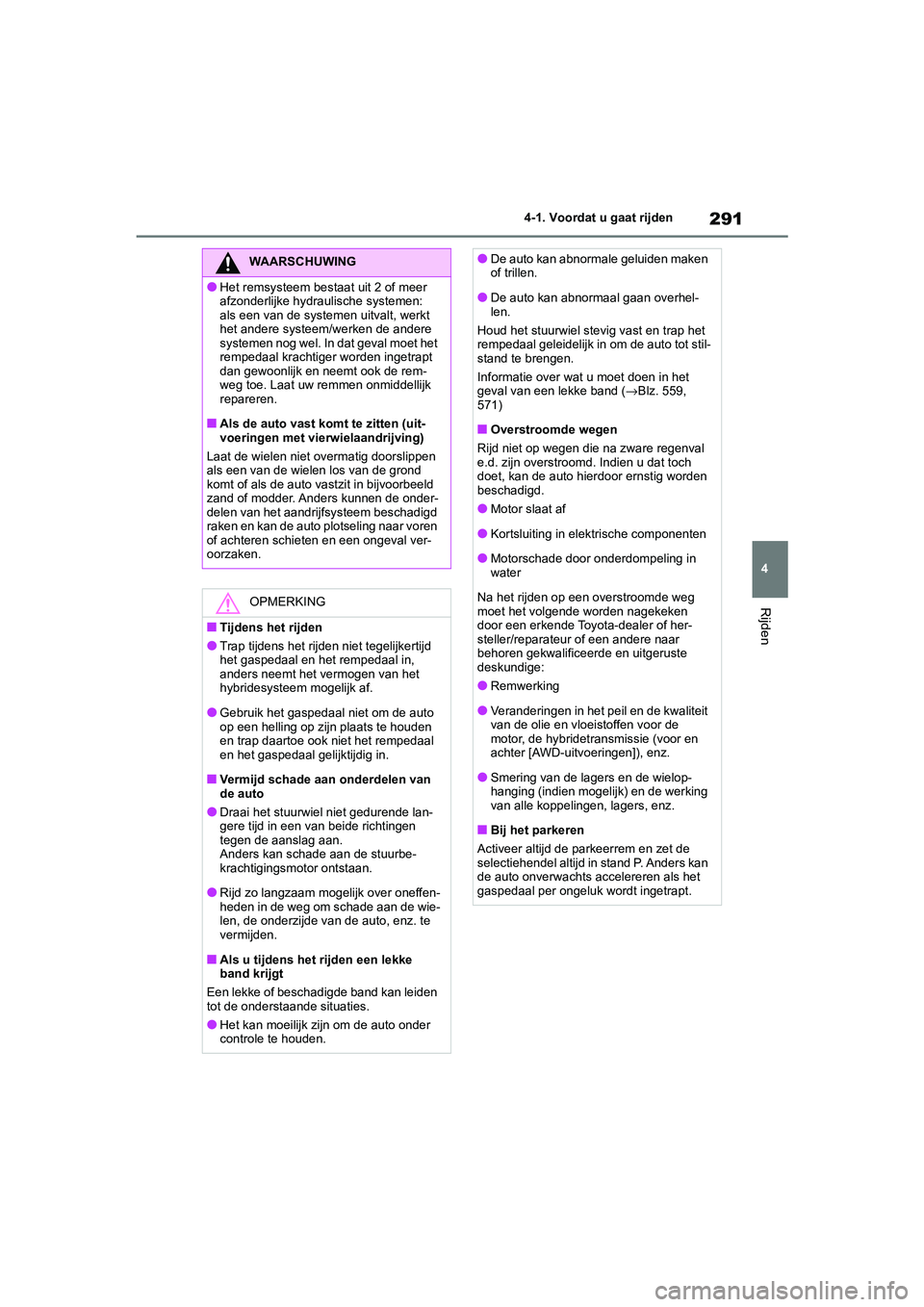

291
4
4-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
●Het remsysteem bestaat uit 2 of meer
afzonderlijke hydr
aulische systemen:
als een van de systemen uitvalt, werkt
het andere systeem/werken de andere
systemen nog wel. In dat geval moet het
rempedaal krachtiger worden ingetrapt
dan gewoonlijk en neemt ook de rem-
weg toe. Laat uw remmen onmiddellijk
repareren.
■Als de auto vast komt te zitten (uit-
voeringen met vierwielaandrijving)
Laat de wielen niet overmatig doorslippen
als een van de wielen los van de grond
komt of als de auto v astzit in bijvoorbeeld
zand of modder. Anders kunnen de onder-
delen van het aandrijfsysteem beschadigd
raken en kan de auto plotseling naar voren
of achteren schieten en een ongeval ver-
oorzaken.
OPMERKING
■Tijdens het rijden
●Trap tijdens het rijden niet tegelijkertijd
het gaspedaal en het rempedaal in,
anders neemt het vermogen van het
hybridesysteem mogelijk af.
●Gebruik het gaspedaal niet om de auto
op een helling op zijn plaats te houden
en trap daartoe ook niet het rempedaal
en het gaspedaal gelijktijdig in.
■Vermijd schade aan onderdelen van
de auto
●Draai het stuurwiel niet gedurende lan-
gere tijd in een van beide richtingen
tegen de aanslag aan.
Anders kan schade aan de stuurbe-
krachtigingsmotor ontstaan.
●Rijd zo langzaam mogelijk over oneffen-
heden in de weg om schade aan de wie-
len, de onderzijde van de auto, enz. te
vermijden.
■Als u tijdens het rijden een lekke
band krijgt
Een lekke of beschadigde band kan leiden
tot de onderstaande situaties.
●Het kan moeilijk zijn om de auto onder
controle te houden.
●De auto kan abnormale geluiden maken
of trillen.
●De auto kan abnormaal gaan overhel-
len.
Houd het stuurwiel stevig vast en trap het
rempedaal geleidelijk in om de auto tot stil-
stand te brengen.
Informatie over wat u moet doen in het
geval van een lekke band ( →Blz. 559,
571)
■Overstroomde wegen
Rijd niet op wegen die na zware regenval
e.d. zijn overstroomd. Indien u dat toch
doet, kan de auto hierdoor ernstig worden
beschadigd.
●Motor slaat af
●Kortsluiting in elektrische componenten
●Motorschade door onderdompeling in
water
Na het rijden op een overstroomde weg
moet het volgende worden nagekeken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige:
●Remwerking
●Veranderingen in het peil en de kwaliteit
van de olie en vloeistoffen voor de
motor, de hybridetransmissie (voor en
achter [AWD-uitvoeringen]), enz.
●Smering van de lagers en de wielop-
hanging (indien mogelijk) en de werking
van alle koppelingen, lagers, enz.
■Bij het parkeren
Activeer altijd de parkeerrem en zet de
selectiehendel altijd in stand P. Anders kan
de auto onverwachts accelereren als het
gaspedaal per ongeluk wordt ingetrapt.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 291 Wednesday, October 9, 2019 11:15 AM

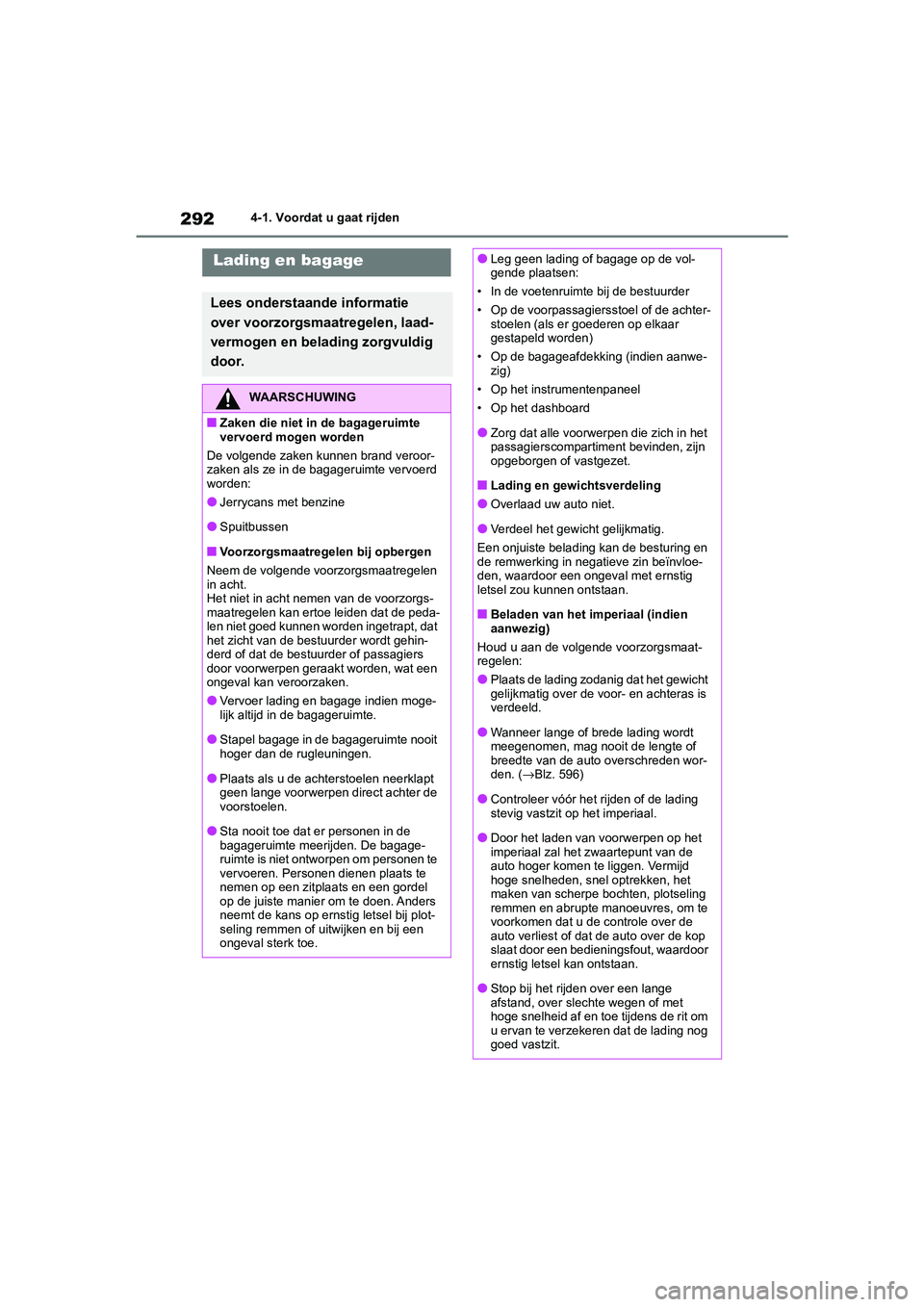

2924-1. Voordat u gaat rijden
Lading en bagage
Lees onderstaande informatie
over voorzorgsmaatregelen, laad-
vermogen en belading zorgvuldig
door.
WAARSCHUWING
■Zaken die niet in de bagageruimte
vervoerd mogen worden
De volgende zaken kunnen brand veroor-
zaken als ze in de bagageruimte vervoerd
worden:
●Jerrycans met benzine
●Spuitbussen
■Voorzorgsmaatregelen bij opbergen
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan ertoe leiden dat de peda-
len niet goed kunnen worden ingetrapt, dat
het zicht van de bestuurder wordt gehin-
derd of dat de bestuurder of passagiers
door voorwerpen geraakt worden, wat een
ongeval kan veroorzaken.
●Vervoer lading en bagage indien moge-
lijk altijd in de bagageruimte.
●Stapel bagage in de bagageruimte nooit
hoger dan de rugleuningen.
●Plaats als u de achterstoelen neerklapt
geen lange voorwerpen direct achter de
voorstoelen.
●Sta nooit toe dat er personen in de
bagageruimte meerijden. De bagage-
ruimte is niet ontworpen om personen te
vervoeren. Personen dienen plaats te
nemen op een zitplaats en een gordel
op de juiste manier om te doen. Anders
neemt de kans op ernstig letsel bij plot-
seling remmen of uitwijken en bij een
ongeval sterk toe.
●Leg geen lading of bagage op de vol-
gende plaatsen:
• In de voetenruimte bij de bestuurder
• Op de voorpassagiersstoel of de achter- stoelen (als er goederen op elkaar
gestapeld worden)
• Op de bagageafdekking (indien aanwe- zig)
• Op het instrumentenpaneel
• Op het dashboard
●Zorg dat alle voorwerpen die zich in het
passagierscompartiment bevinden, zijn
opgeborgen of vastgezet.
■Lading en gewichtsverdeling
●Overlaad uw auto niet.
●Verdeel het gewicht gelijkmatig.
Een onjuiste belading kan de besturing en
de remwerking in negatieve zin beïnvloe-
den, waardoor een ongeval met ernstig
letsel zou kunnen ontstaan.
■Beladen van het imperiaal (indien
aanwezig)
Houd u aan de volgende voorzorgsmaat-
regelen:
●Plaats de lading zodanig dat het gewicht
gelijkmatig over de voor- en achteras is
verdeeld.
●Wanneer lange of brede lading wordt
meegenomen, mag nooit de lengte of
breedte van de auto overschreden wor-
den. ( →Blz. 596)
●Controleer vóór het rijden of de lading
stevig vastzit op het imperiaal.
●Door het laden van voorwerpen op het
imperiaal zal het zwaartepunt van de
auto hoger komen te liggen. Vermijd
hoge snelheden, snel optrekken, het
maken van scherpe bochten, plotseling
remmen en abrupte manoeuvres, om te
voorkomen dat u de controle over de
auto verliest of dat de auto over de kop
slaat door een bedieningsfout, waardoor
ernstig letsel kan ontstaan.
●Stop bij het rijden over een lange
afstand, over slechte wegen of met
hoge snelheid af en toe tijdens de rit om
u ervan te verzekeren dat de lading nog
goed vastzit.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 292 Wednesday, October 9, 2019 11:15 AM

293
4
4-1. Voordat u gaat rijden
Rijden
WAARSCHUWING
●Overschrijd de maxi
mum laadcapaciteit
van 80 kg op het imperiaal niet.
OPMERKING
■Beladen van het imperiaal (indien
aanwezig)
Let op dat u het oppervlak van het panora-
madak (indien aanwezig) niet bekrast.
Rijden met een
aanhangwagen
(Azerbeidzjan en Georgië)
Toyota adviseert u niet met een
aanhangwagen te rijden. Toyota
adviseert u bovendien geen trek-
haak te laten monteren voor het
gebruik van bijvoorbeeld een fiet-
sendrager. Uw auto is niet ontwor-
pen voor het rijden met een
aanhangwagen of het gebruik van
op de trekhaak bevestigde fietsen-
dragers en dergelijke.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 293 Wednesday, October 9, 2019 11:15 AM

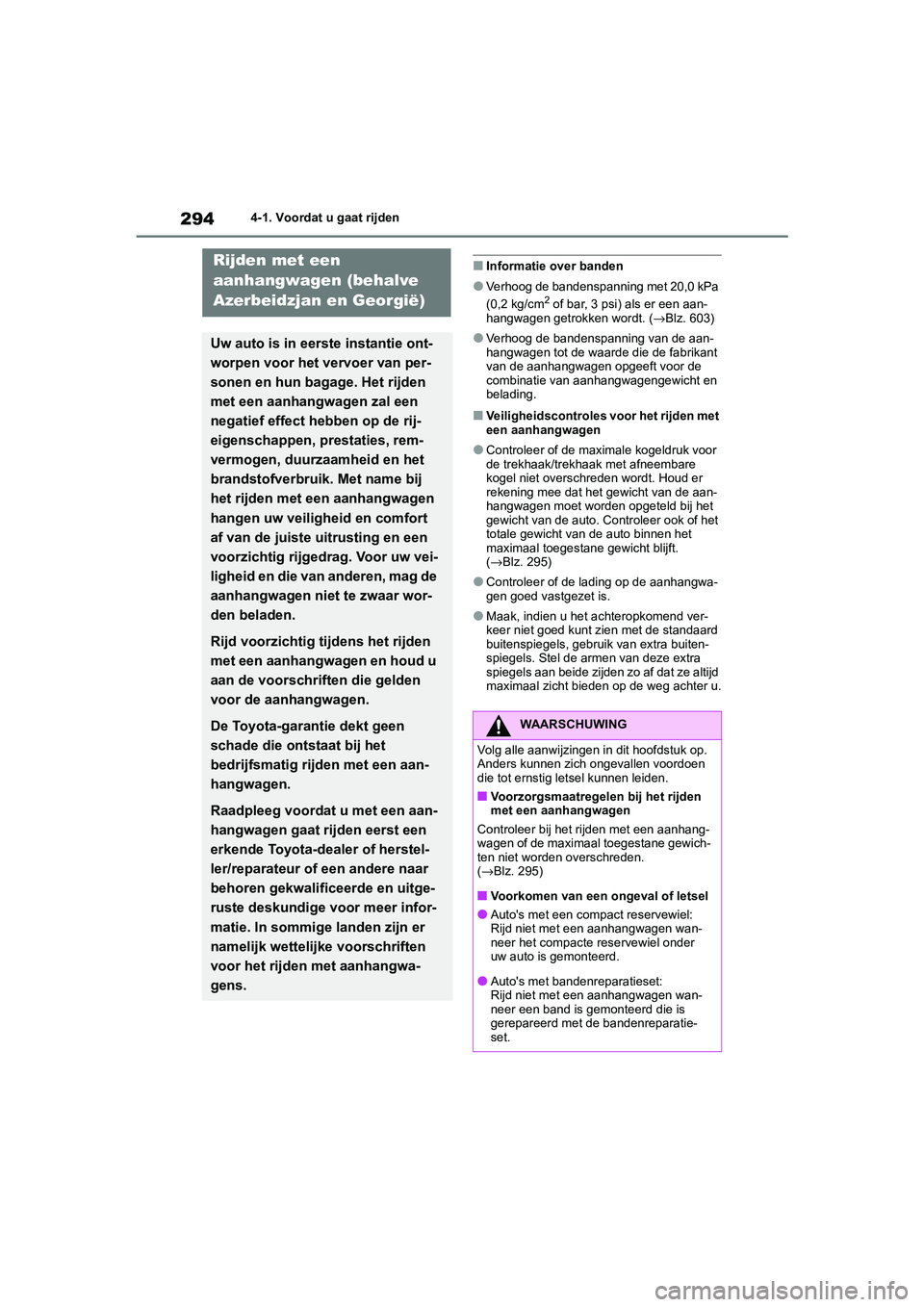

2944-1. Voordat u gaat rijden
■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa
(0,2 kg/cm2 of bar, 3 psi) als er een aan-
hangwagen getrokken wordt. ( →Blz. 603)
●Verhoog de bandenspanning van de aan-
hangwagen tot de waarde die de fabrikant
van de aanhangwagen opgeeft voor de
combinatie van aanhangwagengewicht en
belading.
■Veiligheidscontroles voor het rijden met
een aanhangwagen
●Controleer of de maximale kogeldruk voor
de trekhaak/trekhaak met afneembare
kogel niet overschreden wordt. Houd er
rekening mee dat het gewicht van de aan-
hangwagen moet worden opgeteld bij het
gewicht van de auto. Controleer ook of het
totale gewicht van de auto binnen het
maximaal toegestane gewicht blijft.
(→ Blz. 295)
●Controleer of de lading op de aanhangwa-
gen goed vastgezet is.
●Maak, indien u het achteropkomend ver-
keer niet goed kunt zien met de standaard
buitenspiegels, gebruik van extra buiten-
spiegels. Stel de a rmen van deze extra
spiegels aan beide zijden zo af dat ze altijd
maximaal zicht bieden op de weg achter u.
Rijden met een
aanhangwagen (behalve
Azerbeidzjan en Georgië)
Uw auto is in eerste instantie ont-
worpen voor het vervoer van per-
sonen en hun bagage. Het rijden
met een aanhangwagen zal een
negatief effect hebben op de rij-
eigenschappen, prestaties, rem-
vermogen, duurzaamheid en het
brandstofverbruik. Met name bij
het rijden met een aanhangwagen
hangen uw veiligheid en comfort
af van de juiste uitrusting en een
voorzichtig rijgedrag. Voor uw vei-
l i g h e i d e n d i e v a n a n d e r e n , m a g d e
aanhangwagen niet te zwaar wor-
den beladen.
Rijd voorzichtig tijdens het rijden
met een aanhangwagen en houd u
aan de voorschriften die gelden
voor de aanhangwagen.
De Toyota-garantie dekt geen
schade die ontstaat bij het
bedrijfsmatig rijden met een aan-
hangwagen.
Raadpleeg voordat u met een aan-
hangwagen gaat rijden eerst een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige voor meer infor-
matie. In sommige landen zijn er
namelijk wettelijk e voorschriften
voor het rijden met aanhangwa-
gens.
WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op.
Anders kunnen zich ongevallen voordoen
die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregelen bij het rijden
met een aanhangwagen
Controleer bij het rijden met een aanhang-
wagen of de maximaal toegestane gewich-
ten niet worden overschreden.
( → Blz. 295)
■Voorkomen van een ongeval of letsel
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen wan-
neer het compacte reservewiel onder
uw auto is gemonteerd.
●Auto's met bandenreparatieset:
Rijd niet met een aanhangwagen wan-
neer een band is gemonteerd die is
gerepareerd met de bandenreparatie-
set.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 294 Wednesday, October 9, 2019 11:15 AM

295
4
4-1. Voordat u gaat rijden
Rijden
Controleer het max
imaal toelaatbare
aanhangwagengewicht, het maximaal
toelaatbare voertuiggewicht (GVW), de
maximale asbelasti ng (MPAC), en de
maximaal toelaatbar e kogeldruk voor-
dat u met een aanhangwagen gaat rij-
den. ( →Blz. 596)
Toyota adviseert gebruik te maken van
een originele Toyota trekhaak/afneem-
bare trekhaak voor uw auto. Ook
andere geschikte en kwalitatief verge-
lijkbare trekhaken mogen worden
gebruikt. Neem voor het pl
aatsen van aanhang-
wagenverlichting contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige, aangezien onjuiste plaat-
sing de verlichtin g van de auto kan
beschadigen. Houd u bij het plaatsen
van aanhangwagenverlichting aan de
wettelijke voorschriften in uw land.
■Totaal aanhangwagengewicht en
maximaal toegestane kogeldruk
Totaal aanhangwagengewicht
Het gewicht van de aanhangwagen plus het
gewicht van de lading mag het maximale
aanhangwagengewicht niet overschrijden.
Het is gevaarlijk om dit gewicht te overschrij-
den. ( →Blz. 596)
WAARSCHUWING
●Gebruik het Dynamic Radar Cruise
Control-systeem met v olledig snelheids-
bereik (indien aanwezig) of de cruise
control (indien aanwezig) niet wanneer
u met een aanhangwagen rijdt.
■Rijsnelheid bij het rijden met een
aanhangwagen
Overschrijd de maximum snelheid voor het
rijden met een aanhangwagen niet.
■Voor het afrijden van een lange hel-
ling
Minder snelheid en schakel terug. Schakel
bij het afdalen van een lange of steile hel-
ling echter niet plotseling terug.
■Werking van het rempedaal
Trap het rempedaal niet veelvuldig of
gedurende een langere periode achtereen
in.
Anders kan het remsysteem oververhit
raken of kan de remwerking teruglopen.
Maximale gewichten
Trekhaak/trekhaak met
afneembare kogel
Aansluiten
aanhangwagenverlichting
OPMERKING
■Sluit de aanhangwagenverlichting op
de juiste wijze aan
Onjuiste aansluiting van de aanhangwa-
genverlichting kan schade toebrengen aan
het elektrische systeem van uw auto en
een storing veroorzaken.
Belangrijke punten met
betrekking tot het beladen
van een aanhangwagen
A
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 295 Wednesday, October 9, 2019 11:15 AM

2964-1. Voordat u gaat rijden
Als u met een aanhangwagen rijdt, raden wij
u aan een stabilisator te gebruiken (om slin-
geren te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogel-
druk hoger is dan 25 kg of 4% van het maxi-
male aanhangwagengewicht. Laat de
kogeldruk de aangegeven waarde niet over-
schrijden. ( →Blz. 596)
■Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuigge-
wicht
Het totale gewicht van de bestuurder, passa-
giers, bagage, trekhaak, auto en kogeldruk
mag het maximaal toelaatbare voertuigge-
wicht niet met meer dan 100 kg overschrij-
den. Het is gevaarlijk om dit gewicht te
overschrijden.
Maximaal toelaatbare achterasbe-
lasting
De achterasbelasting mag de maximale
asbelasting niet met meer dan 15% over-
schrijden. Het is gevaarlijk om dit gewicht te
overschrijden.
Het maximale aanhangwagengewicht is
bepaald bij tests op zeeniveau. Houd er
rekening mee dat het uitgangsvermogen van
het hybridesysteem en het maximale aan-
hangwagengewicht op grotere hoogten
lager zijn.
B
A
B
WAARSCHUWING
■Als het maximaal toelaatbare voer-
tuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgs-
maatregel kan leiden tot een ongeval, met
ernstig letsel tot gevolg.
●Verhoog de aanbevolen bandenspan-
ning met 20,0 kPa (0,2 kg/cm2 of bar, 3
psi). ( →Blz. 603)
●Rijd niet harder dan de wettelijke limiet
voor auto's met een aanhangwagen of
100 km/h, waarbij de laagste limiet moet
worden aangehouden.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 296 Wednesday, October 9, 2019 11:15 AM

297
4
4-1. Voordat u gaat rijden
Rijden
457 mm
461 mm
536 mm
Montagepositie voor de trekhaak/afneembare trekhaak
A
B
C
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 297 Wednesday, October 9, 2019 11:15 AM

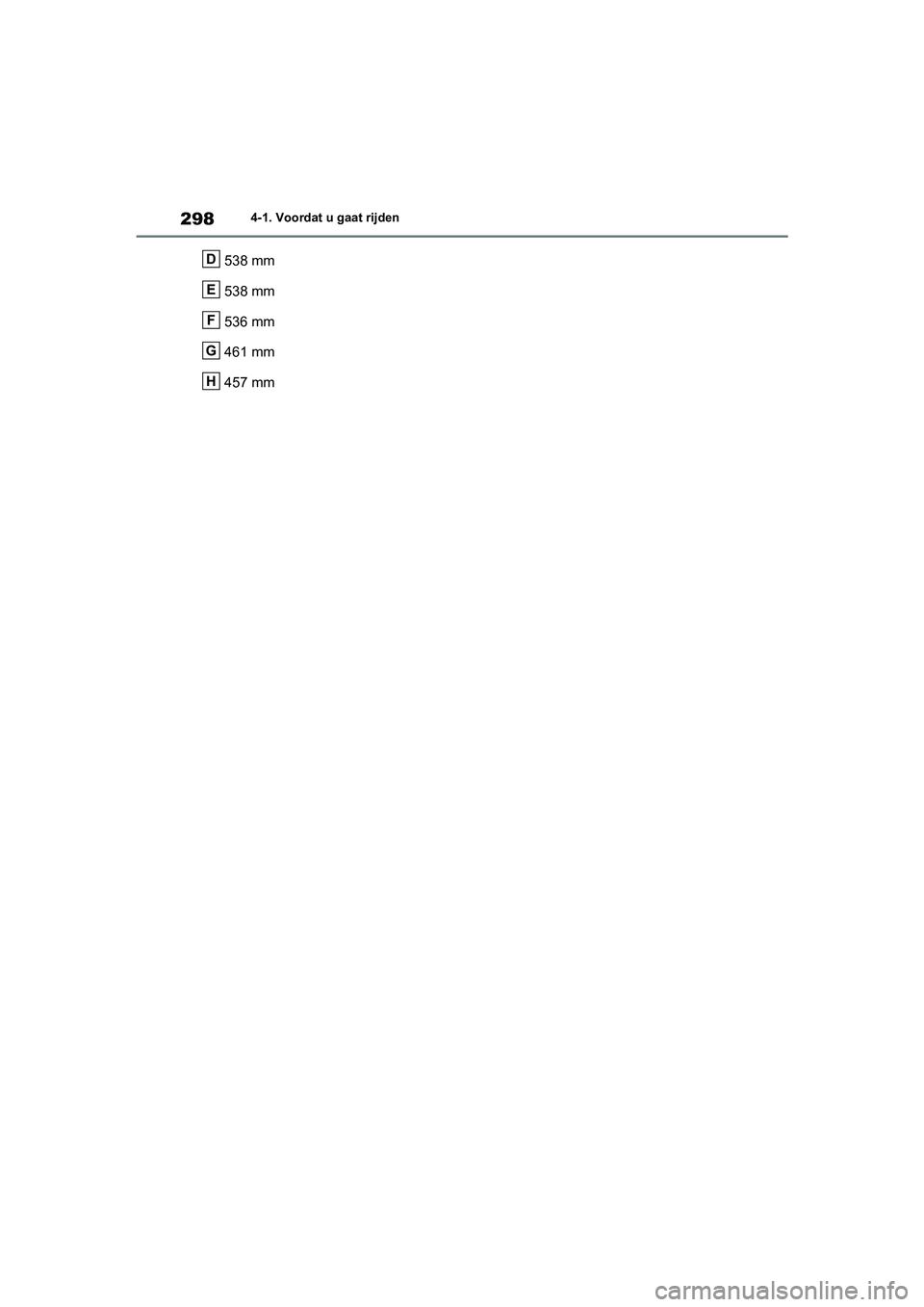

2984-1. Voordat u gaat rijden
538 mm
538 mm
536 mm
461 mm
457 mmD
E
F
G
H
pM_RAV4-HV_OM_OM42C86E_(EE).book Page 298 Wednesday, October 9, 2019 11:15 AM

299
4
4-1. Voordat u gaat rijden
Rijden
3 mm
14 mm
30 mmA
B
C
pM_RAV4-HV_OM_OM42C86E_(EE).boo
k Page 299 Wednesday, October 9, 2019 11:15 AM
