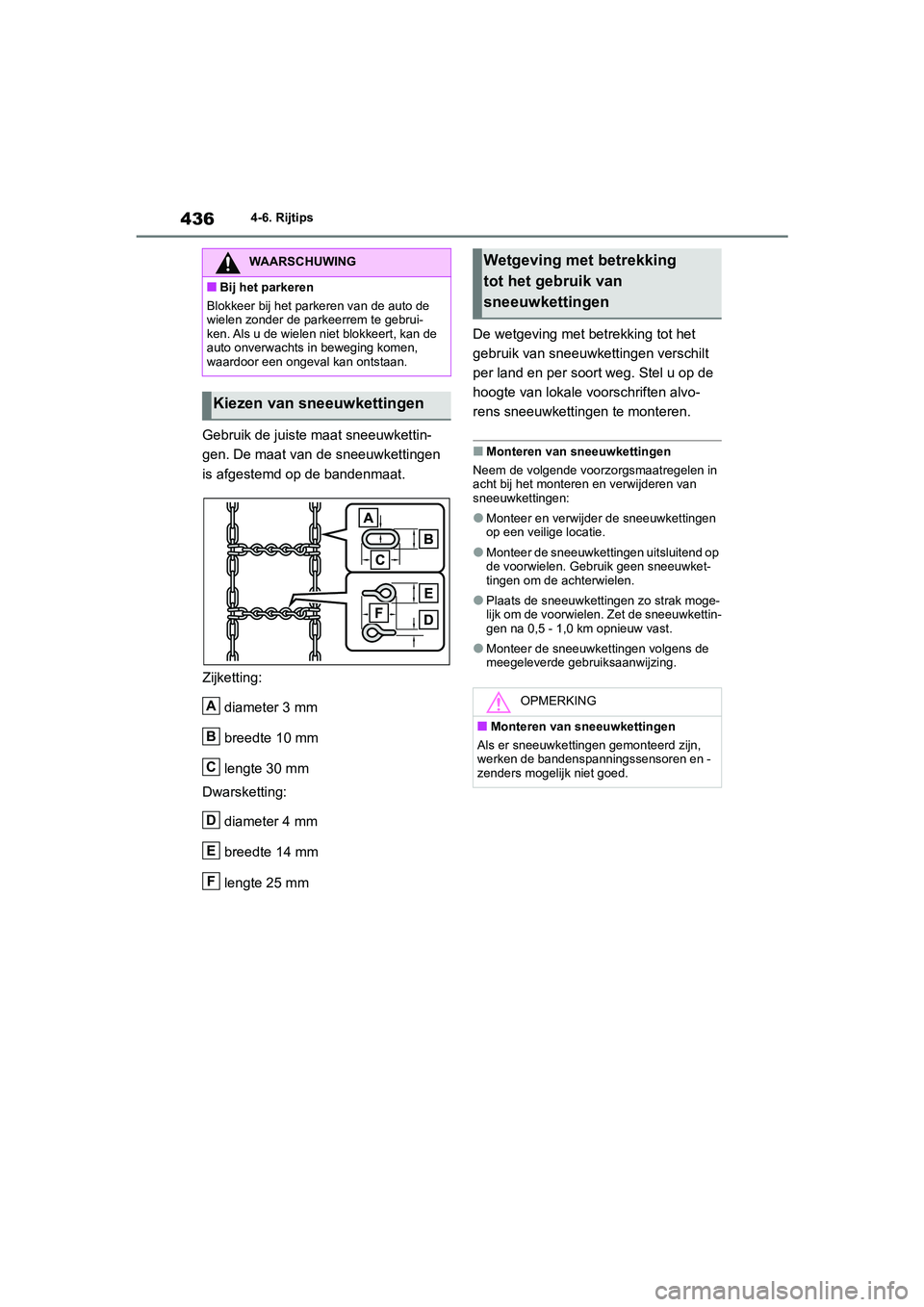

4364-6. Rijtips
Gebruik de juiste maat sneeuwkettin-
gen. De maat van de sneeuwkettingen
is afgestemd op de bandenmaat.
Zijketting:diameter 3 mm
breedte 10 mm
lengte 30 mm
Dwarsketting:
diameter 4 mm
breedte 14 mm
lengte 25 mm De wetgeving met betrekking tot het
gebruik van sneeuwkettingen verschilt
per land en per soort
weg. Stel u op de
hoogte van lokale voorschriften alvo-
rens sneeuwkettingen te monteren.
■Monteren van sneeuwkettingen
Neem de volgende voorzorgsmaatregelen in
acht bij het monteren en verwijderen van
sneeuwkettingen:
●Monteer en verwijder de sneeuwkettingen
op een veilige locatie.
●Monteer de sneeuwkettingen uitsluitend op
de voorwielen. Gebruik geen sneeuwket-
tingen om de achterwielen.
●Plaats de sneeuwkettingen zo strak moge-
lijk om de voorwielen. Zet de sneeuwkettin-
gen na 0,5 - 1,0 km opnieuw vast.
●Monteer de sneeuwkettingen volgens de
meegeleverde gebruiksaanwijzing.
WAARSCHUWING
■Bij het parkeren
Blokkeer bij het parkeren van de auto de
wielen zonder de parkeerrem te gebrui-
ken. Als u de wielen niet blokkeert, kan de
auto onverwachts in beweging komen,
waardoor een ongeval kan ontstaan.
Kiezen van sneeuwkettingen
A
B
C
D
E
F
:HWJHYLQJPHWEHWUHNNLQJ
WRWKHWJHEUXLNYDQ
VQHHXZNHWWLQJHQ
OPMERKING
■Monteren van sneeuwkettingen
Als er sneeuwkettingen gemonteerd zijn,
werken de bandenspanningssensoren en -
zenders mogelijk niet goed.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 436 Wednesday, October 9, 2019 11:15 AM

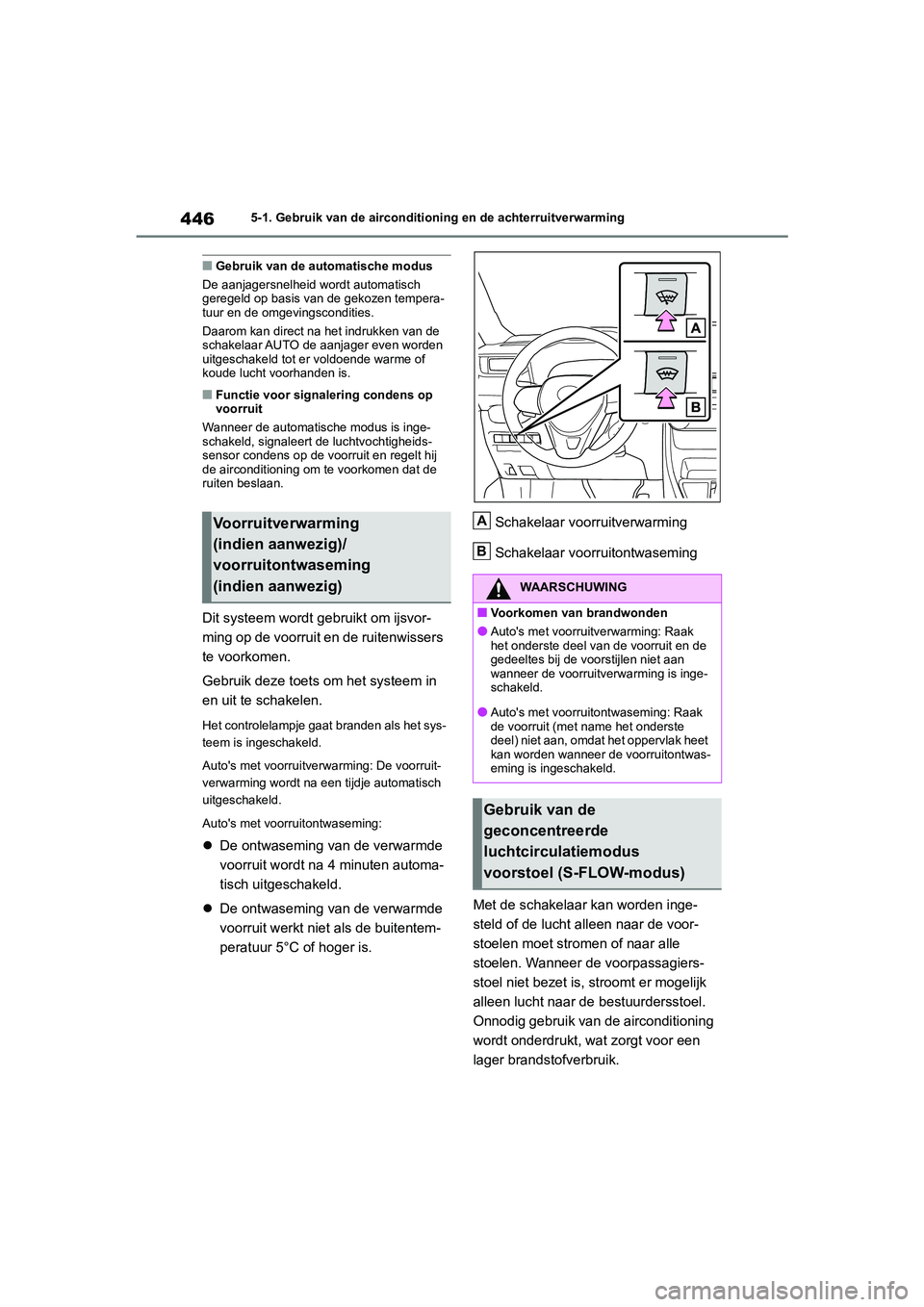

4465-1. Gebruik van de airconditioning en de achterruitverwarming
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempera-
tuur en de omgevingscondities.
Daarom kan direct na het indrukken van de
schakelaar AUTO de aanjager even worden
uitgeschakeld tot er voldoende warme of
koude lucht voorhanden is.
■Functie voor signalering condens op
voorruit
Wanneer de automatische modus is inge-
schakeld, signaleert de luchtvochtigheids-
sensor condens op de voorruit en regelt hij
de airconditioning om te voorkomen dat de
ruiten beslaan.
Dit systeem wo rdt gebruikt om ijsvor-
ming op de voorruit en de ruitenwissers
te voorkomen.
Gebruik deze toets om het systeem in
en uit te schakelen.
Het controlelampje gaat branden als het sys-
teem is ingeschakeld.
Auto's met voorruitverwarming: De voorruit-
verwarming wordt na een tijdje automatisch
uitgeschakeld.
Auto's met voorruitontwaseming:
 De ontwaseming van de verwarmde
voorruit wordt na 4 minuten automa-
tisch uitgeschakeld.
 De ontwaseming van de verwarmde
voorruit werkt niet als de buitentem-
peratuur 5°C of hoger is. Schakelaar voorruitverwarming
Schakelaar voorruitontwaseming
Met de schakelaar kan worden inge-
steld of de lucht alleen naar de voor-
stoelen moet stromen of naar alle
stoelen. Wanneer de voorpassagiers-
stoel niet bezet is, stroomt er mogelijk
alleen lucht naar de bestuurdersstoel.
Onnodig gebruik van de airconditioning
wordt onderdrukt, wat zorgt voor een
lager brandstofverbruik.
Voorruitverwarming
(indien aanwezig)/
voorruitontwaseming
(indien aanwezig)
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en de
gedeeltes bij de voorstijlen niet aan
wanneer de voorruitverwarming is inge-
schakeld.
●Auto's met voorruitontwaseming: Raak
de voorruit (met name het onderste
deel) niet aan, omdat het oppervlak heet
kan worden wanneer de voorruitontwas-
eming is ingeschakeld.
Gebruik van de
geconcentreerde
luchtcirculatiemodus
voorstoel (S-FLOW-modus)
A
B
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 446 Wednesday, October 9, 2019 11:15 AM

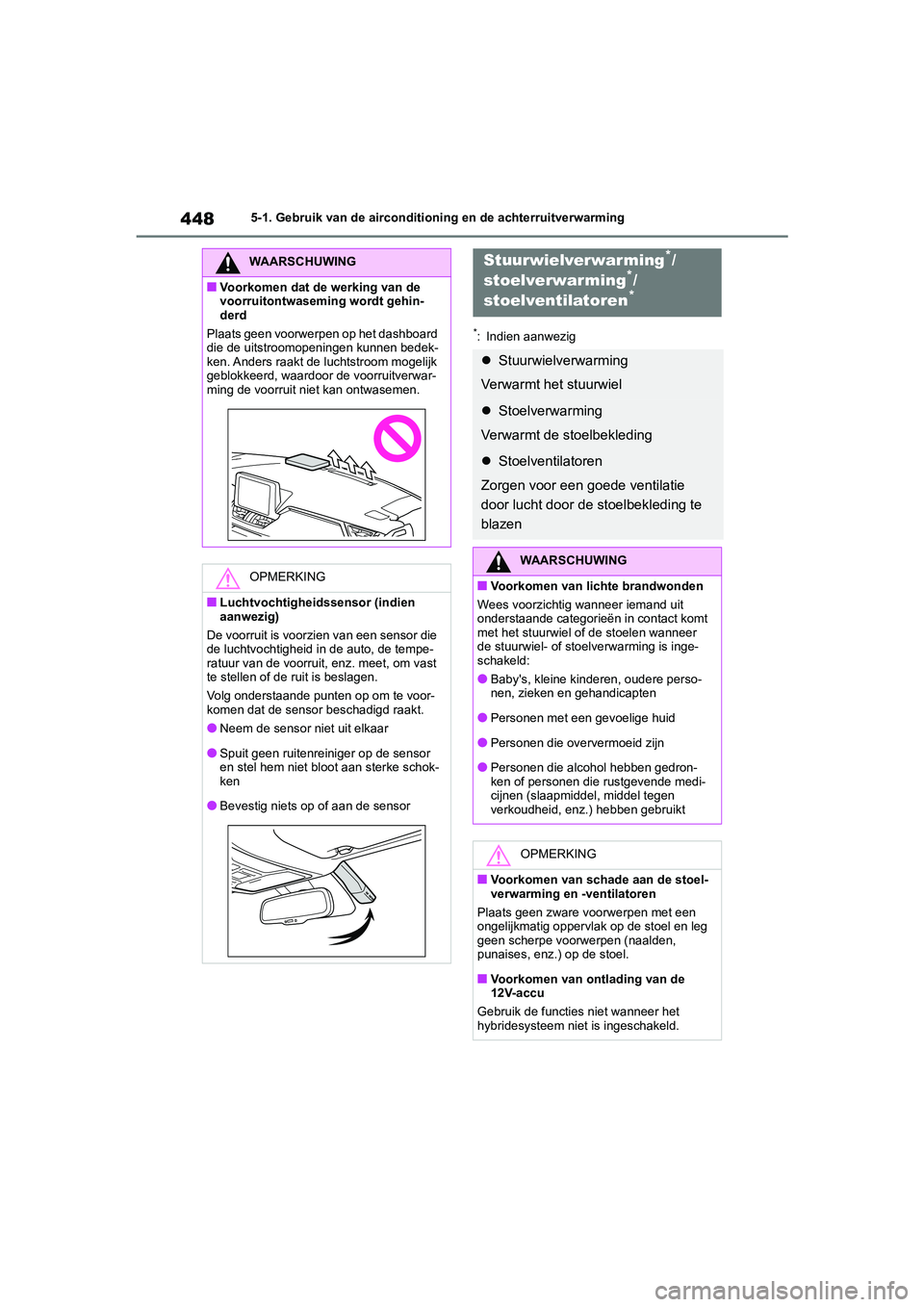

4485-1. Gebruik van de airconditioning en de achterruitverwarming
*: Indien aanwezig
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dashboard
die de uitstroomopeningen kunnen bedek-
ken. Anders raakt de luchtstroom mogelijk
geblokkeerd, waardoor de voorruitverwar-
ming de voorruit niet kan ontwasemen.
OPMERKING
■Luchtvochtigheidssensor (indien
aanwezig)
De voorruit is voorzien van een sensor die
de luchtvochtigheid in de auto, de tempe-
ratuur van de voorruit, enz. meet, om vast
te stellen of de ruit is beslagen.
Volg onderstaande punten op om te voor-
komen dat de sensor beschadigd raakt.
●Neem de sensor niet uit elkaar
●Spuit geen ruitenreiniger op de sensor
en stel hem niet bloot aan sterke schok-
ken
●Bevestig niets op of aan de sensor
Stuurwielverwarming*/
stoelverwar ming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding te
blazen
WAARSCHUWING
■Voorkomen van lichte brandwonden
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact komt
met het stuurwiel of de stoelen wanneer
de stuurwiel- of stoelverwarming is inge-
schakeld:
●Baby's, kleine kinderen, oudere perso-
nen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende medi-
cijnen (slaapmiddel, middel tegen
verkoudheid, enz.) hebben gebruikt
OPMERKING
■Voorkomen van schade aan de stoel-
verwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en leg
geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
■Voorkomen van ontlading van de
12V-accu
Gebruik de functies niet wanneer het
hybridesysteem niet is ingeschakeld.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 448 Wednesday, October 9, 2019 11:15 AM

475
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging
WAARSCHUWING
■Bij het wassen van de auto
Zorg dat er geen water in de motorruimte
komt. Anders kunnen de elektrische com-
ponenten, enz. vlam vatten.
■Bij het wassen van de voorruit
(auto's met ruitenwissers met regen-
sensor)
Zet de ruitenwisserschakelaar in de stand
OFF.
Als de ruitenwissers chakelaar in de stand
AUTO staat, kunnen de ruitenwissers in
de volgende gevallen onverwacht in wer-
king treden. Hierdoor kunnen uw handen
bekneld raken en kunt u ernstig letsel
oplopen, en hierdoor kunnen de ruitenwis-
serbladen beschadigd raken.
Uit
AUTO
●Wanneer het bovenste deel van de
voorruit waar de regensensor is
geplaatst met de hand wordt aange-
raakt
●Wanneer een natte doek of iets derge-
lijks in de buurt van de regensensor
wordt gehouden
●Als iets tegen de voorruit stoot
●Als u het regensensorhuis aanraakt of
als iets in aanraking komt met de regen-
sensor
A
B
■Voorzorgsmaatregelen met betrek-
king tot de uitlaatpijpen
Uitlaatgassen zorgen ervoor dat de uitlaat-
pijpen tamelijk heet worden.
Raak wanneer u de auto wast de uitlaatpij-
pen niet aan totdat deze voldoende zijn
afgekoeld, aangezien het aanraken van
een hete uitlaatpijp brandwonden kan ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot de achterbumper met de
Blind Spot Monitor (indien aanwezig)
Als de lak van de achterbumper is geschil-
ferd of bekrast, kan een storing optreden
in het systeem. Neem, als dit gebeurt, con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
OPMERKING
■Aantasting van de lak en corrosie
van de carrosserie en onderdelen
(lichtmetalen velgen, enz.) voorko-
men
●Was de auto zo spoedig mogelijk:
• Na het rijden in een kustgebied
• Na het rijden over gepekelde wegen
• Als er zich teer of boomsappen op de lak bevinden
• Als er zich dode insecten, insecten- of vogelpoep op de lak bevinden
• Na het rijden in gebieden waar sprake is van veel rook, stof, ijzerdeeltjes of che-
mische stoffen
• Als de auto erg vuil is geworden van stof of modder
• Als er brandstof op de lak is gemorst
●Als de lak is geschilferd of bekrast, laat
deze dan direct herstellen.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 475 Wednesday, October 9, 2019 11:15 AM

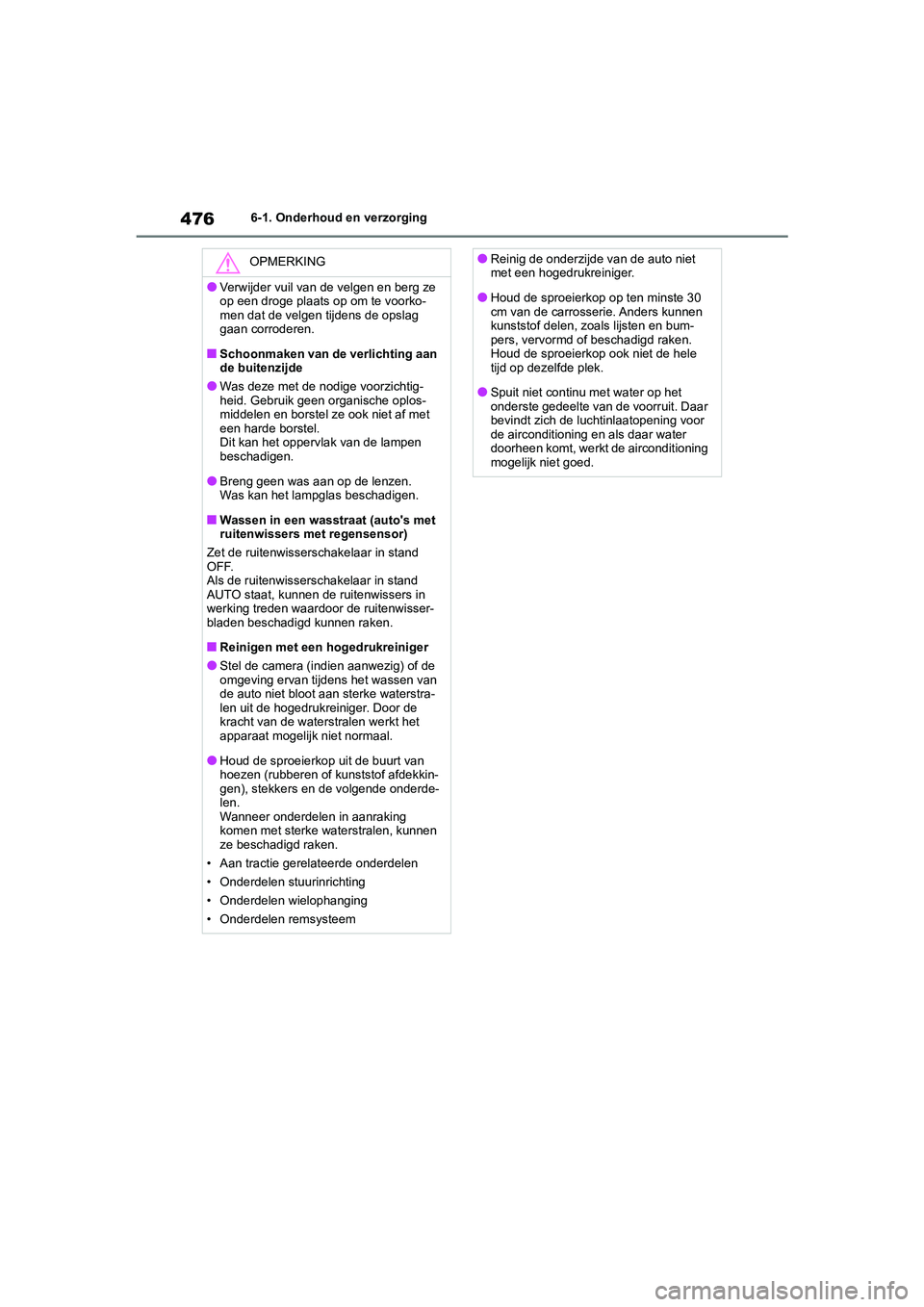

4766-1. Onderhoud en verzorging
OPMERKING
●Verwijder vuil van de velgen en berg ze
op een droge plaats op om te voorko-
men dat de velgen tijdens de opslag
gaan corroderen.
■Schoonmaken van de verlichting aan
de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af met
een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Wassen in een wasstraat (auto's met
ruitenwissers met regensensor)
Zet de ruitenwisserschakelaar in stand
OFF.
Als de ruitenwissers chakelaar in stand
AUTO staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwisser-
bladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Stel de camera (indien aanwezig) of de
omgeving ervan tijdens het wassen van
de auto niet bloot aan sterke waterstra-
len uit de hogedrukreiniger. Door de
kracht van de waterstralen werkt het
apparaat mogelijk niet normaal.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdekkin-
gen), stekkers en de volgende onderde-
len.
Wanneer onderdelen in aanraking
komen met sterke waterstralen, kunnen
ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
●Houd de sproeierkop op ten minste 30
cm van de carrosserie. Anders kunnen
kunststof delen, zoals lijsten en bum-
pers, vervormd of beschadigd raken.
Houd de sproeierkop ook niet de hele
tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit. Daar
bevindt zich de luchtinlaatopening voor
de airconditioning en als daar water
doorheen komt, werkt de airconditioning
mogelijk niet goed.
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 476 Wednesday, October 9, 2019 11:15 AM

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

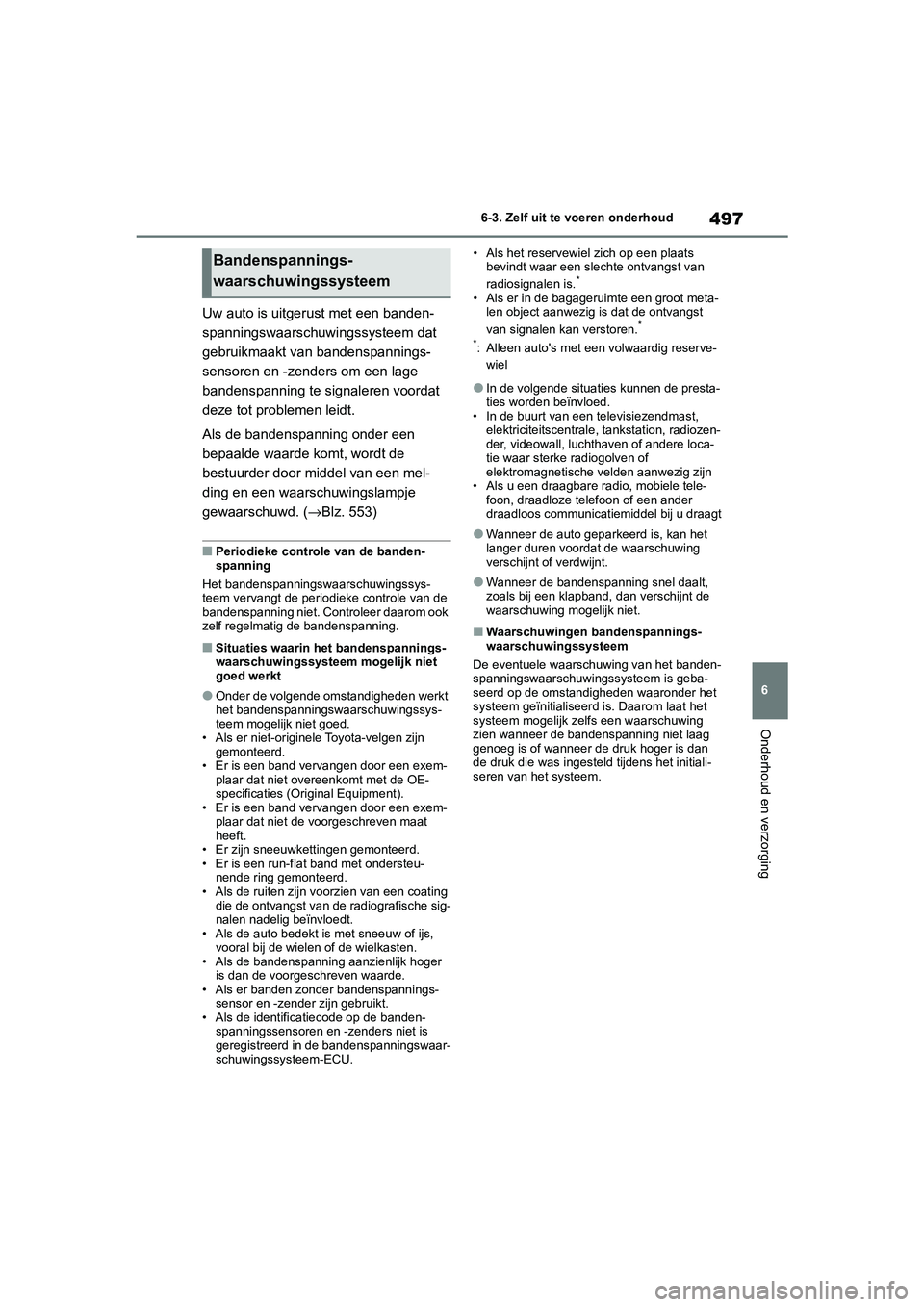

Uw auto is uitger
ust met een banden-
spanningswaarschuwingssysteem dat
gebruikmaakt van bandenspannings-
sensoren en -zenders om een lage
bandenspanning te signaleren voordat
deze tot problemen leidt.
Als de bandenspanning onder een
bepaalde waarde komt, wordt de
bestuurder door m iddel van een mel-
ding en een waarschuwingslampje
gewaarschuwd. ( →Blz. 553)
■Periodieke controle van de banden-
spanning
Het bandenspanningswaarschuwingssys-
teem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook
zelf regelmatig de bandenspanning.
■Situaties waarin het bandenspannings-
waarschuwingssysteem mogelijk niet
goed werkt
●Onder de volgende omstandigheden werkt
het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Toyota-velgen zijn gemonteerd.
• Er is een band vervangen door een exem- plaar dat niet overeenkomt met de OE-
specificaties (Ori ginal Equipment).
• Er is een band vervangen door een exem- plaar dat niet de voorgeschreven maat
heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteu- nende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspannings- sensor en -zender zijn gebruikt.
• Als de identificatiecode op de banden- spanningssensoren en -zenders niet is
geregistreerd in de bandenspanningswaar-
schuwingssysteem-ECU. • Als het reservewiel zich op een plaats
bevindt waar een slechte ontvangst van
radiosignalen is.
*
• Als er in de bagageruimte een groot meta-len object aanwezig is dat de ontvangst
van signalen kan verstoren.
*
*
: Alleen auto's met een volwaardig reserve- wiel
●In de volgende situaties kunnen de presta-
ties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale , tankstation, radiozen-
der, videowall, luchthaven of andere loca-
tie waar sterke radiogolven of
elektromagnetische velden aanwezig zijn
• Als u een draagbare radio, mobiele tele- foon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
●Wanneer de auto geparkeerd is, kan het
langer duren voordat de waarschuwing
verschijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt,
zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
■Waarschuwingen bandenspannings-
waarschuwingssysteem
De eventuele waarschuwing van het banden-
spanningswaarschuwi ngssysteem is geba-
seerd op de omstandigheden waaronder het
systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing
zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan
de druk die was ingesteld tijdens het initiali-
seren van het systeem.
Bandenspannings-
waarschuwingssysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 497 Wednesday, October 9, 2019 11:15 AM

505
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Voor auto's die in Oekraïne zijn verkocht
Bij het vervangen van banden of velgen
moeten de bandenspanningssensoren
en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssenso-
ren en -zenders geplaatst worden,
moeten de identificatiecodes van deze
componenten worden geregistreerd in
de bandenspanningswaarschuwings-
systeem-ECU en moet het banden-
spanningswaarschuwingssysteem
worden geïnitialiseer d. Laat de identifi- catiecodes van de bandenspannings-
sensoren en -zenders registreren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. (
→Blz. 508)
■Bij het vervangen van banden en velgen
Als de identificatiecode van de bandenspan-
ningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwings-
systeem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje
lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om
aan te geven dat er een storing in het sys-
teem aanwezig is.
Plaatsen van
bandenspanningssensoren en
-zenders
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 505 Wednesday, October 9, 2019 11:15 AM

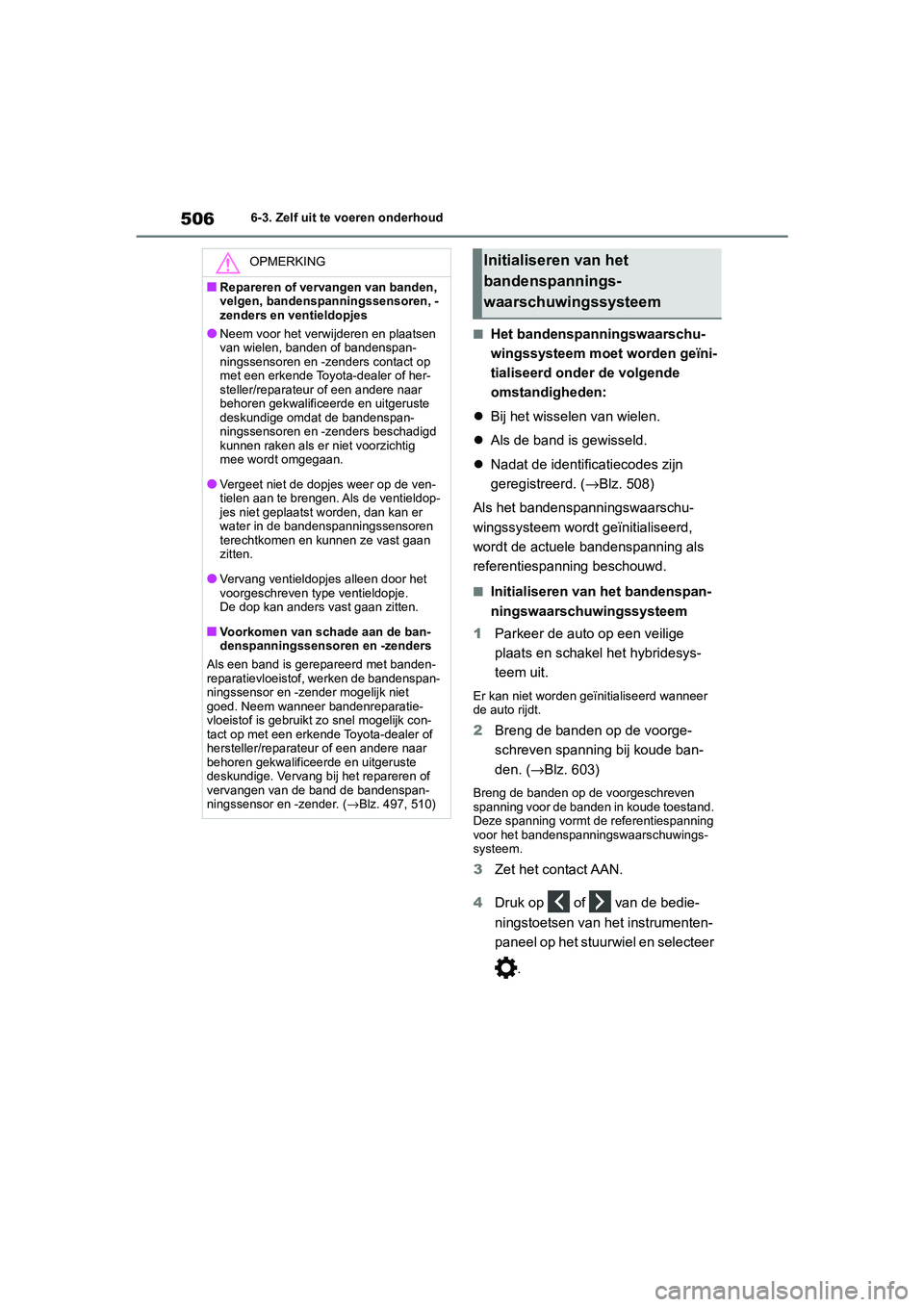

5066-3. Zelf uit te voeren onderhoud
■Het bandenspanningswaarschu-
wingssysteem moet worden geïni-
tialiseerd onder de volgende
omstandigheden:
 Bij het wisselen van wielen.
 Als de band is gewisseld.
 Nadat de identificatiecodes zijn
geregistreerd. ( →Blz. 508)
Als het bandenspanningswaarschu-
wingssysteem wordt ge ïnitialiseerd,
wordt de actuele bandenspanning als
referentiespanning beschouwd.
■Initialiseren van het bandenspan-
ningswaarschuwingssysteem
1 Parkeer de auto op een veilige
plaats en schakel het hybridesys-
teem uit.
Er kan niet worden geïnitialiseerd wanneer
de auto rijdt.
2 Breng de banden op de voorge-
schreven spanning bij koude ban-
den. ( →Blz. 603)
Breng de banden op de voorgeschreven
spanning voor de banden in koude toestand.
Deze spanning vormt de referentiespanning
voor het bandenspannings waarschuwings-
systeem.
3 Zet het contact AAN.
4 Druk op of van de bedie-
ningstoetsen van het instrumenten-
paneel op het stuurwiel en selecteer
.
OPMERKING
■Repareren of vervangen van banden,
velgen, bandenspanningssensoren, -
zenders en ventieldopjes
●Neem voor het verwijderen en plaatsen
van wielen, banden of bandenspan-
ningssensoren en -zenders contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige omdat de bandenspan-
ningssensoren en -zenders beschadigd
kunnen raken als er n iet voorzichtig
mee wordt omgegaan.
●Vergeet niet de dopjes weer op de ven-
tielen aan te brengen. Als de ventieldop-
jes niet geplaatst worden, dan kan er
water in de bandenspanningssensoren
terechtkomen en kunnen ze vast gaan
zitten.
●Vervang ventieldopjes alleen door het
voorgeschreven type ventieldopje.
De dop kan anders vast gaan zitten.
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang bij het repareren of
vervangen van de band de bandenspan-
ningssensor en -zender. ( →Blz. 497, 510)
Initialiseren van het
bandenspannings-
waarschuwingssysteem
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 506 Wednesday, October 9, 2019 11:15 AM

5086-3. Zelf uit te voeren onderhoud
Elke bandenspanningssensor en -zen-
der is voorzien van een unieke identifi-
catiecode. Naast de set
identificatiecodes van de sensoren van
het bandenspanningswaarschuwings-
systeem die al bij de auto is geregis-
treerd, kan een tweede set
identificatiecodes worden geregis-
treerd. Een tweede se t identificatieco-
des van de sens oren van het
bandenspanningswaarschuwingssys-
teem kan door een erkende Toyota-
dealer of hersteller /reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige worden gere-
gistreerd. Als er 2 se ts identificatieco-
des zijn geregistreerd, kunnen beide
sets identificatiecodes worden geselec-
teerd.
■Gevolgen van een onjuiste banden-
spanning
Het rijden met een onjuiste bandenspanning
kan de volgende gevolgen hebben:
●Hoger brandstofverbruik
●Verminderd rijcomfort en een slechte
handling
●Kortere levensduur van de banden als
gevolg van slijtage
●Een onveilige auto
●Beschadiging van de aandrijflijn
Als een band vaak moet worden opgepompt,
laat deze dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Instructies voor het controleren van de
bandenspanning
Let bij het controleren van de bandenspan-
ning op het volgende:
●Controleer de bandenspanning alleen als
de banden koud zijn.
Als uw auto ten minste 3 uur heeft stilge-
staan of niet meer dan 1,5 km heeft gere-
den, kunt u de bandenspanning voor
koude banden correct aflezen.
●Gebruik altijd een bandenspanningsmeter.
Het is moeilijk te bepalen of een band de
juiste bandenspanning heeft op basis van
alleen het uiterlijk.
●Het is normaal dat de spanning van een
band na een rit is opgelopen aangezien
warmte wordt gegenereerd in de band.
Laat na het rijden geen lucht uit de banden
lopen om de spanning te verlagen.
●Verdeel de passagiers en het gewicht van
de bagage gelijkmatig over de auto.
Registreren van
identificatiecodesBandenspanning
Zorg ervoor dat de banden de
juiste spanning hebben. De ban-
denspanning moet ten minste een-
maal per maand gecontroleerd
worden. Toyota beveelt u echter
aan de bandenspanning eens per
twee weken te controleren.
(→ Blz. 603)
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 508 Wednesday, October 9, 2019 11:15 AM

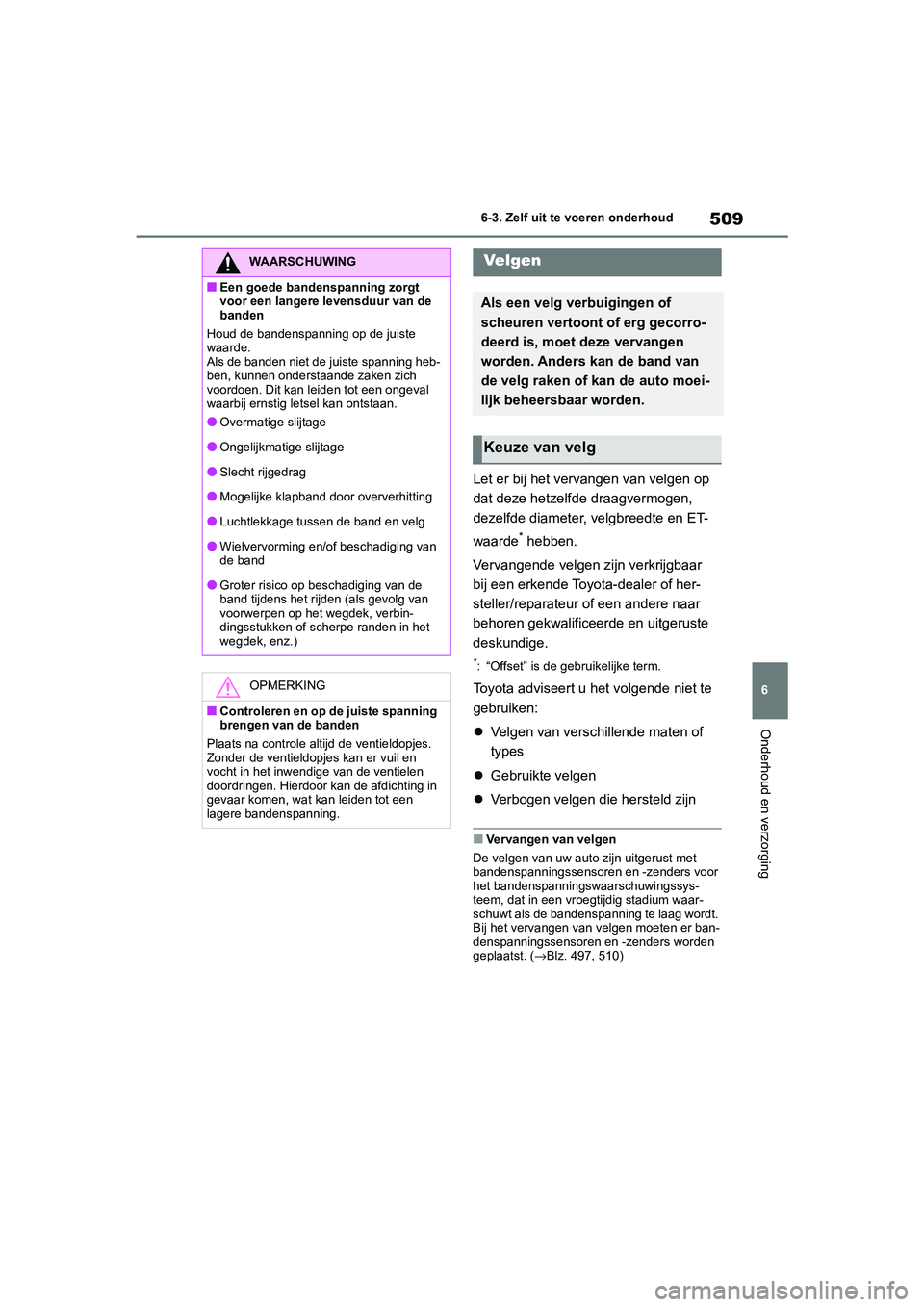

509
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Let er bij het vervangen van velgen op
dat deze hetzelfde
draagvermogen,
dezelfde diameter, velgbreedte en ET-
waarde
* hebben.
Vervangende velgen zijn verkrijgbaar
bij een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te
gebruiken:
 Velgen van verschil lende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 497, 510)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning heb-
ben, kunnen onderstaande zaken zich
voordoen. Dit kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhitting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging van
de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning
brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdichting in
gevaar komen, wat kan leiden tot een
lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecorro-
deerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto moei-
lijk beheersbaar worden.
Keuze van velg
pM_RAV4-HV_OM_OM42C86E_(EE).boo k Page 509 Wednesday, October 9, 2019 11:15 AM
