TOYOTA RAV4 HYBRID 2020 Manuel du propriétaire (in French)

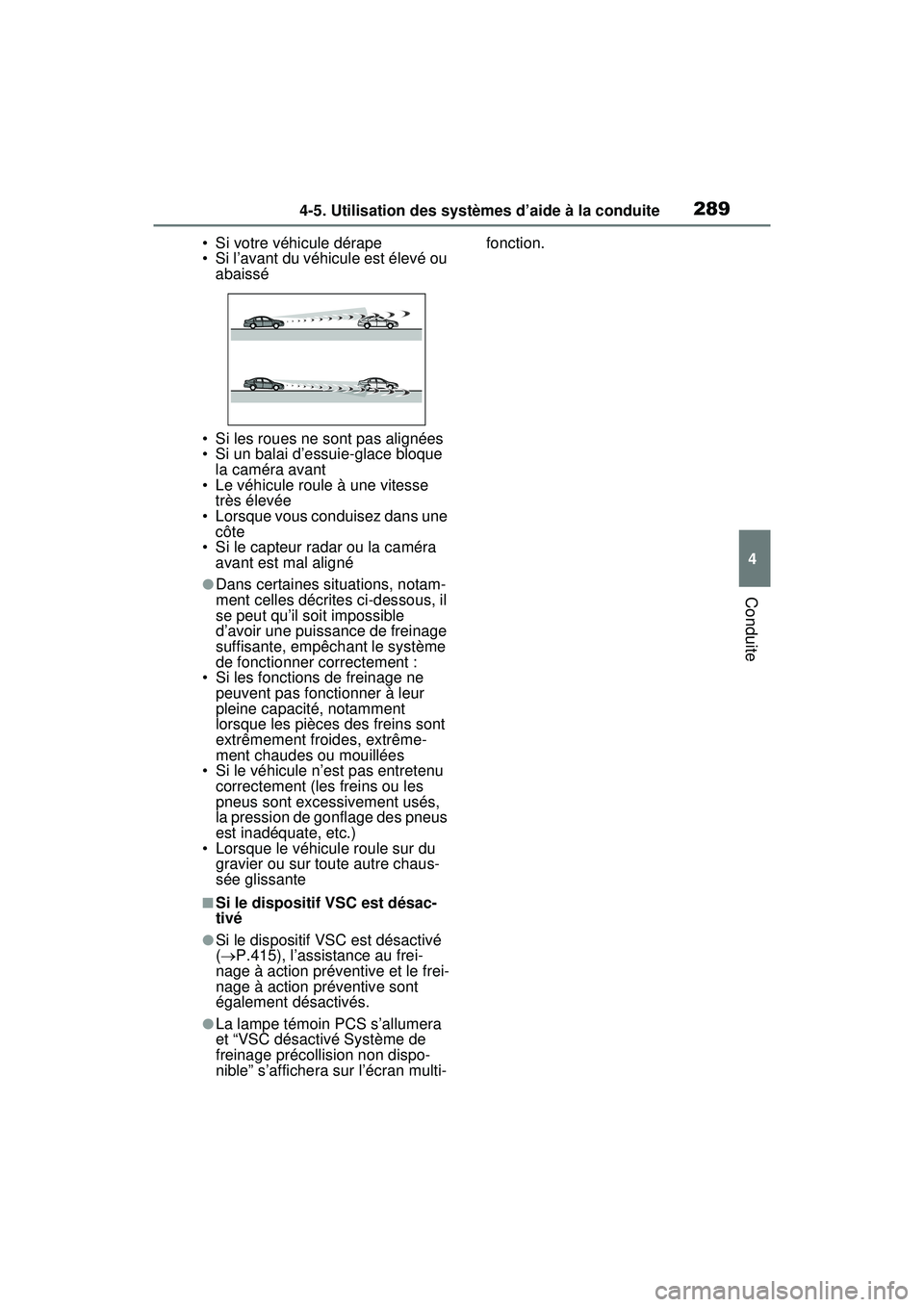

2894-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
• Si votre véhicule dérape
• Si l’avant du véhicule est élevé ou abaissé
• Si les roues ne sont pas alignées
• Si un balai d’essuie-glace bloque la caméra avant
• Le véhicule roule à une vitesse très élevée
• Lorsque vous conduisez dans une côte
• Si le capteur radar ou la caméra
avant est mal aligné
●Dans certaines situations, notam-
ment celles décrites ci-dessous, il
se peut qu’il soit impossible
d’avoir une puissance de freinage
suffisante, empêchant le système
de fonctionner correctement :
• Si les fonctions de freinage ne
peuvent pas fonctionner à leur
pleine capacité, notamment
lorsque les pièces des freins sont
extrêmement froides, extrême-
ment chaudes ou mouillées
• Si le véhicule n’est pas entretenu
correctement (les freins ou les
pneus sont excessivement usés,
la pression de gonflage des pneus
est inadéquate, etc.)
• Lorsque le véhicule roule sur du gravier ou sur toute autre chaus-
sée glissante
■Si le dispositif VSC est désac-
tivé
●Si le dispositif VSC est désactivé
( P.415), l’assistance au frei-
nage à action préventive et le frei-
nage à action préventive sont
également désactivés.
●La lampe témoin PCS s’allumera
et “VSC désactivé Système de
freinage précollision non dispo-
nible” s’affichera sur l’écran multi- fonction.

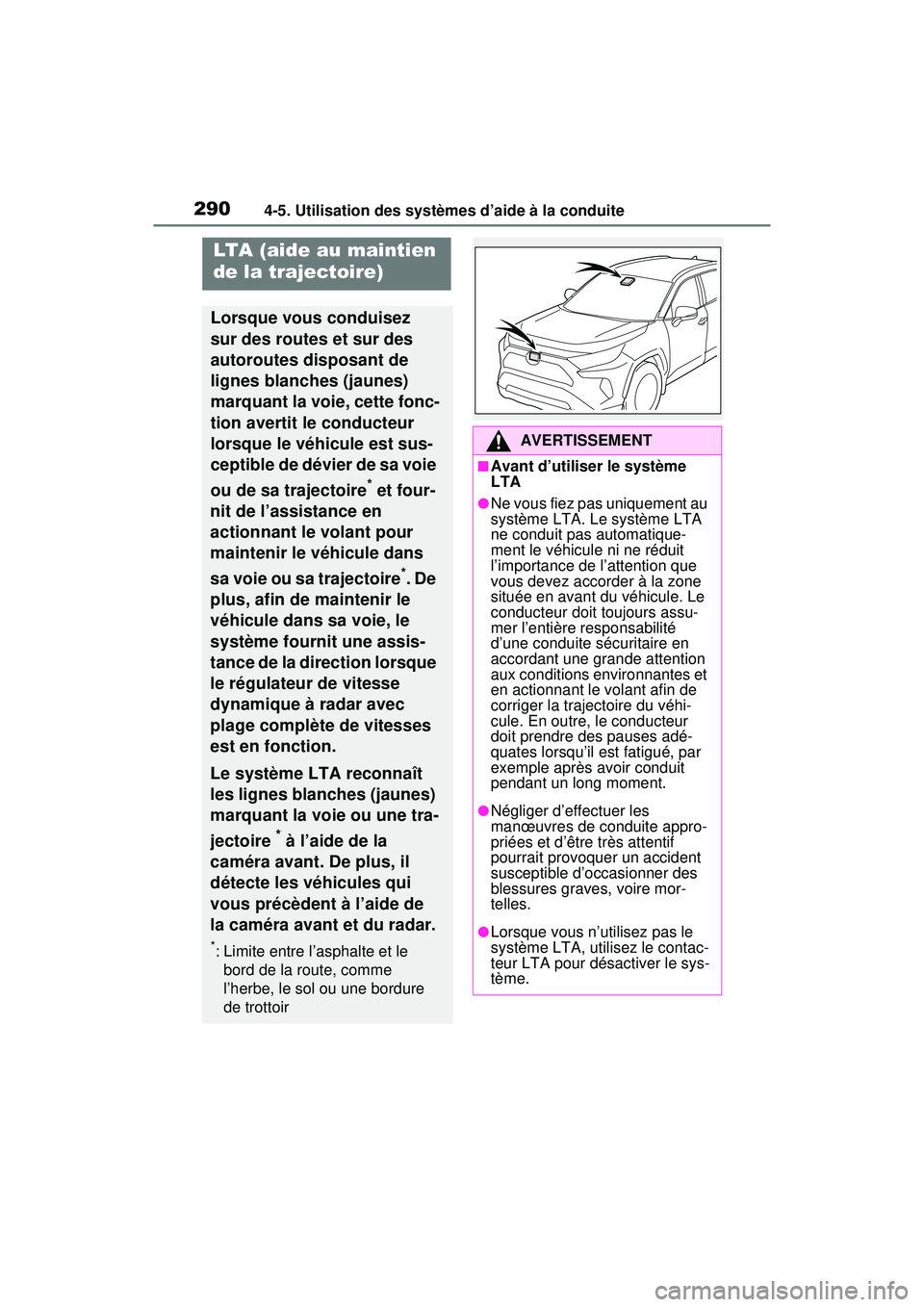

2904-5. Utilisation des systèmes d’aide à la conduite
LTA (aide au maintien
de la trajectoire)
Lorsque vous conduisez
sur des routes et sur des
autoroutes disposant de
lignes blanches (jaunes)
marquant la voie, cette fonc-
tion avertit le conducteur
lorsque le véhicule est sus-
ceptible de dévier de sa voie
ou de sa trajectoire
* et four-
nit de l’assistance en
actionnant le volant pour
maintenir le véhicule dans
sa voie ou sa trajectoire
*. De
plus, afin de maintenir le
véhicule dans sa voie, le
système fournit une assis-
tance de la direction lorsque
le régulateur de vitesse
dynamique à radar avec
plage complète de vitesses
est en fonction.
Le système LTA reconnaît
les lignes blanches (jaunes)
marquant la voie ou une tra-
jectoire
* à l’aide de la
caméra avant. De plus, il
détecte les véhicules qui
vous précèdent à l’aide de
la caméra avant et du radar.
*: Limite entre l’asphalte et le bord de la route, comme
l’herbe, le sol ou une bordure
de trottoir
AVERTISSEMENT
■Avant d’utiliser le système
LTA
●Ne vous fiez pas uniquement au
système LTA. Le système LTA
ne conduit pas automatique-
ment le véhicule ni ne réduit
l’importance de l’attention que
vous devez accorder à la zone
située en avant du véhicule. Le
conducteur doit toujours assu-
mer l’entière responsabilité
d’une conduite sécuritaire en
accordant une grande attention
aux conditions environnantes et
en actionnant le volant afin de
corriger la trajectoire du véhi-
cule. En outre, le conducteur
doit prendre des pauses adé-
quates lorsqu’il est fatigué, par
exemple après avoir conduit
pendant un long moment.
●Négliger d’effectuer les
manœuvres de conduite appro-
priées et d’être très attentif
pourrait provoquer un accident
susceptible d’occasionner des
blessures graves, voire mor-
telles.
●Lorsque vous n’utilisez pas le
système LTA, utilisez le contac-
teur LTA pour désactiver le sys-
tème.

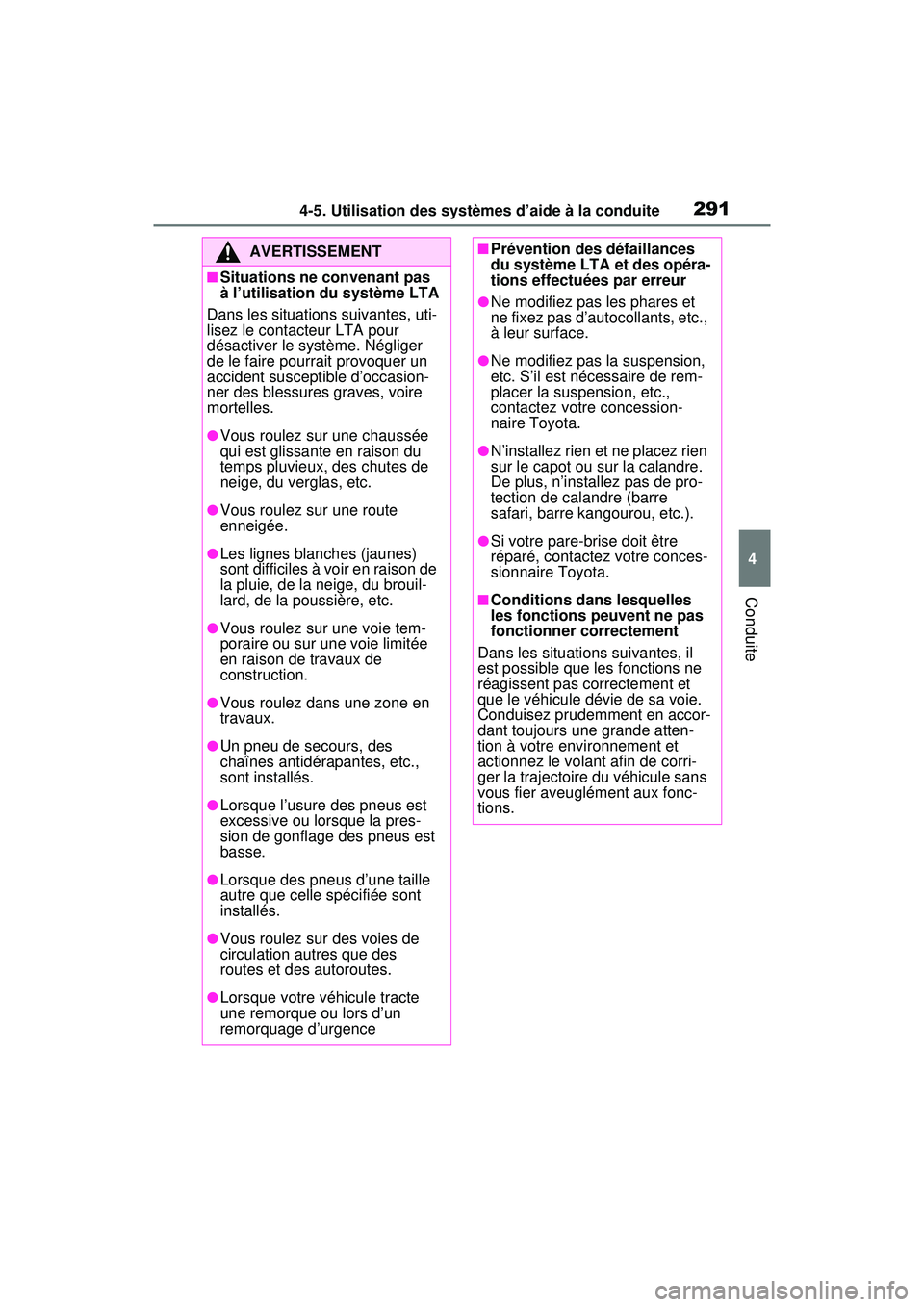

2914-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
AVERTISSEMENT
■Situations ne convenant pas
à l’utilisation du système LTA
Dans les situations suivantes, uti-
lisez le contacteur LTA pour
désactiver le système. Négliger
de le faire pourrait provoquer un
accident susceptible d’occasion-
ner des blessures graves, voire
mortelles.
●Vous roulez sur une chaussée
qui est glissante en raison du
temps pluvieux, des chutes de
neige, du verglas, etc.
●Vous roulez sur une route
enneigée.
●Les lignes blanches (jaunes)
sont difficiles à voir en raison de
la pluie, de la neige, du brouil-
lard, de la poussière, etc.
●Vous roulez sur une voie tem-
poraire ou sur une voie limitée
en raison de travaux de
construction.
●Vous roulez dans une zone en
travaux.
●Un pneu de secours, des
chaînes antidérapantes, etc.,
sont installés.
●Lorsque l’usure des pneus est
excessive ou lorsque la pres-
sion de gonflage des pneus est
basse.
●Lorsque des pneus d’une taille
autre que celle spécifiée sont
installés.
●Vous roulez sur des voies de
circulation autres que des
routes et des autoroutes.
●Lorsque votre véhicule tracte
une remorque ou lors d’un
remorquage d’urgence
■Prévention des défaillances
du système LTA et des opéra-
tions effectuées par erreur
●Ne modifiez pas les phares et
ne fixez pas d’autocollants, etc.,
à leur surface.
●Ne modifiez pas la suspension,
etc. S’il est nécessaire de rem-
placer la suspension, etc.,
contactez votre concession-
naire Toyota.
●N’installez rien et ne placez rien
sur le capot ou sur la calandre.
De plus, n’installez pas de pro-
tection de calandre (barre
safari, barre kangourou, etc.).
●Si votre pare-brise doit être
réparé, contactez votre conces-
sionnaire Toyota.
■Conditions dans lesquelles
les fonctions peuvent ne pas
fonctionner correctement
Dans les situations suivantes, il
est possible que les fonctions ne
réagissent pas correctement et
que le véhicule dévie de sa voie.
Conduisez prudemment en accor-
dant toujours une grande atten-
tion à votre environnement et
actionnez le volant afin de corri-
ger la trajectoire du véhicule sans
vous fier aveuglément aux fonc-
tions.

2924-5. Utilisation des systèmes d’aide à la conduite
AVERTISSEMENT
●Lorsque la régulation de la
vitesse en mode suivi de véhi-
cule est affichée (P.296) et
que le véhicule qui vous pré-
cède change de voie. (Votre
véhicule peut suivre le véhicule
qui vous précède et changer
également de voie.)
●Lorsque la régulation de la
vitesse en mode suivi de véhi-
cule est affichée ( P.296) et
que le véhicule qui vous pré-
cède est en train de louvoyer.
(Votre véhicule peut louvoyer
en conséquence et dévier de la
voie.)
●Lorsque la régulation de la
vitesse en mode suivi de véhi-
cule est affichée ( P.296) et
que le véhicule qui vous pré-
cède dévie de sa voie. (Votre
véhicule peut suivre le véhicule
qui vous précède et dévier de la
voie.)
●Lorsque la régulation de la
vitesse en mode suivi de véhi-
cule est affichée ( P.296) et
que le véhicule qui vous pré-
cède roule très près de la ligne
gauche/droite marquant la voie.
(Votre véhicule peut suivre le
véhicule qui vous précède et
dévier de la voie.)
●Vous négociez un virage serré.
●Des objets ou des motifs qui
pourraient être confondus avec
des lignes blanches (jaunes)
sont présents sur le côté de la
route (glissière de sécurité,
poteaux réfléchissants, etc.).
●La route sur laquelle vous rou-
lez se divise en deux, fusionne,
etc.
●Des marques de réparation
d’asphalte, des lignes blanches
(jaunes), etc., sont présentes en
raison de travaux routiers.

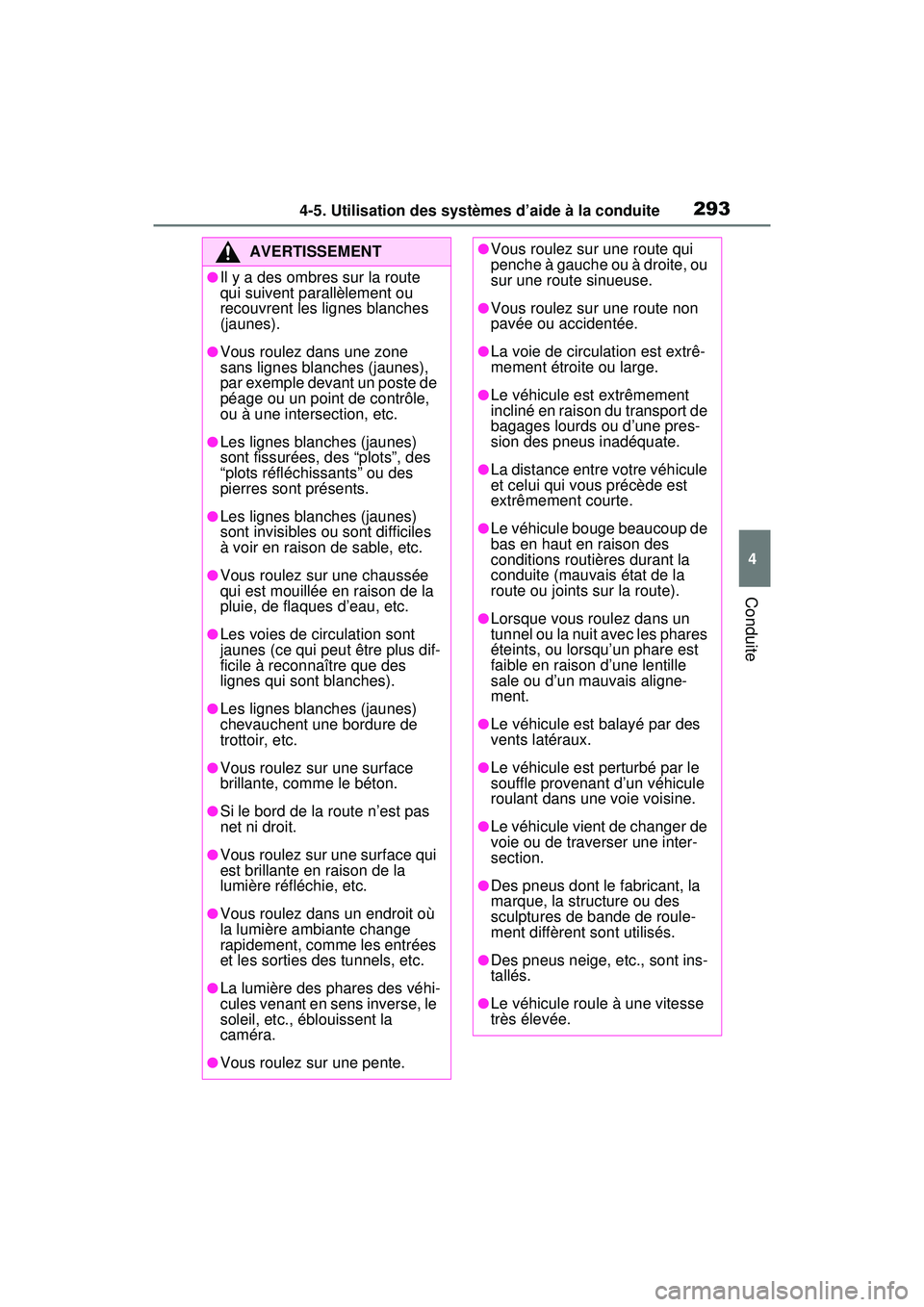

2934-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
AVERTISSEMENT
●Il y a des ombres sur la route
qui suivent parallèlement ou
recouvrent les lignes blanches
(jaunes).
●Vous roulez dans une zone
sans lignes blanches (jaunes),
par exemple devant un poste de
péage ou un point de contrôle,
ou à une intersection, etc.
●Les lignes blanches (jaunes)
sont fissurées, des “plots”, des
“plots réfléchissants” ou des
pierres sont présents.
●Les lignes blanches (jaunes)
sont invisibles ou sont difficiles
à voir en raison de sable, etc.
●Vous roulez sur une chaussée
qui est mouillée en raison de la
pluie, de flaques d’eau, etc.
●Les voies de circulation sont
jaunes (ce qui peut être plus dif-
ficile à reconnaître que des
lignes qui sont blanches).
●Les lignes blanches (jaunes)
chevauchent une bordure de
trottoir, etc.
●Vous roulez sur une surface
brillante, comme le béton.
●Si le bord de la route n’est pas
net ni droit.
●Vous roulez sur une surface qui
est brillante en raison de la
lumière réfléchie, etc.
●Vous roulez dans un endroit où
la lumière ambiante change
rapidement, comme les entrées
et les sorties des tunnels, etc.
●La lumière des phares des véhi-
cules venant en sens inverse, le
soleil, etc., éblouissent la
caméra.
●Vous roulez sur une pente.
●Vous roulez sur une route qui
penche à gauche ou à droite, ou
sur une route sinueuse.
●Vous roulez sur une route non
pavée ou accidentée.
●La voie de circulation est extrê-
mement étroite ou large.
●Le véhicule est extrêmement
incliné en raison du transport de
bagages lourds ou d’une pres-
sion des pneus inadéquate.
●La distance entre votre véhicule
et celui qui vous précède est
extrêmement courte.
●Le véhicule bouge beaucoup de
bas en haut en raison des
conditions routières durant la
conduite (mauvais état de la
route ou joints sur la route).
●Lorsque vous roulez dans un
tunnel ou la nuit avec les phares
éteints, ou lorsqu’un phare est
faible en raison d’une lentille
sale ou d’un mauvais aligne-
ment.
●Le véhicule est balayé par des
vents latéraux.
●Le véhicule est perturbé par le
souffle provenant d’un véhicule
roulant dans une voie voisine.
●Le véhicule vient de changer de
voie ou de traverser une inter-
section.
●Des pneus dont le fabricant, la
marque, la structure ou des
sculptures de bande de roule-
ment diffèrent sont utilisés.
●Des pneus neige, etc., sont ins-
tallés.
●Le véhicule roule à une vitesse
très élevée.

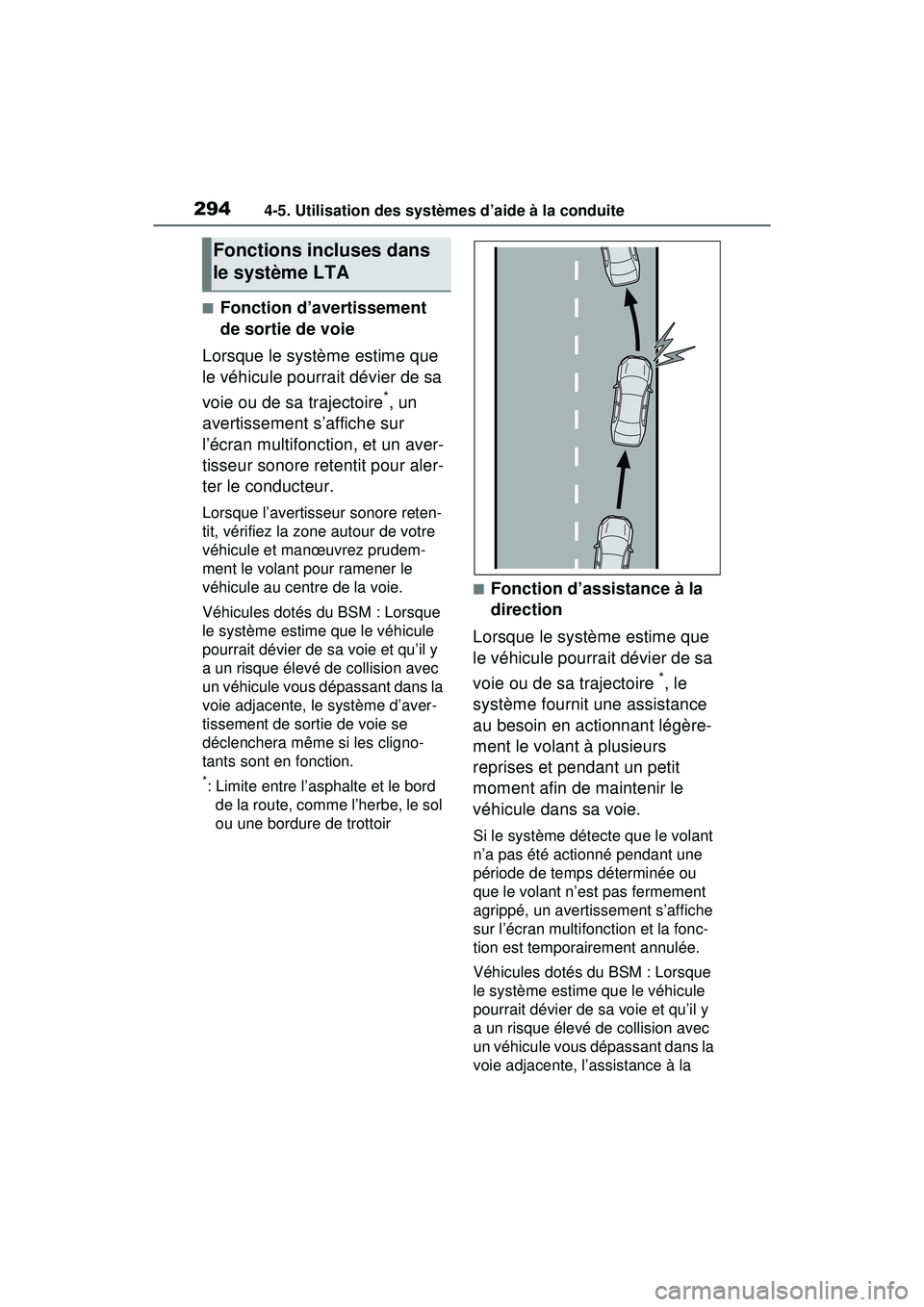

2944-5. Utilisation des systèmes d’aide à la conduite
■Fonction d’avertissement
de sortie de voie
Lorsque le système estime que
le véhicule pourrait dévier de sa
voie ou de sa trajectoire
*, un
avertissement s’affiche sur
l’écran multifonction, et un aver-
tisseur sonore retentit pour aler-
ter le conducteur.
Lorsque l’avertisseur sonore reten-
tit, vérifiez la zone autour de votre
véhicule et manœuvrez prudem-
ment le volant pour ramener le
véhicule au centre de la voie.
Véhicules dotés du BSM : Lorsque
le système estime que le véhicule
pourrait dévier de sa voie et qu’il y
a un risque élevé de collision avec
un véhicule vous dépassant dans la
voie adjacente, le système d’aver-
tissement de sortie de voie se
déclenchera même si les cligno-
tants sont en fonction.
*: Limite entre l’asphalte et le bord de la route, comme l’herbe, le sol
ou une bordure de trottoir
■Fonction d’assistance à la
direction
Lorsque le système estime que
le véhicule pourrait dévier de sa
voie ou de sa trajectoire
*, le
système fournit une assistance
au besoin en actionnant légère-
ment le volant à plusieurs
reprises et pendant un petit
moment afin de maintenir le
véhicule dans sa voie.
Si le système détecte que le volant
n’a pas été actionné pendant une
période de temps déterminée ou
que le volant n’est pas fermement
agrippé, un avertissement s’affiche
sur l’écran multifonction et la fonc-
tion est temporairement annulée.
Véhicules dotés du BSM : Lorsque
le système estime que le véhicule
pourrait dévier de sa voie et qu’il y
a un risque élevé de collision avec
un véhicule vous dépassant dans la
voie adjacente, l’assistance à la
Fonctions incluses dans
le système LTA

2954-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

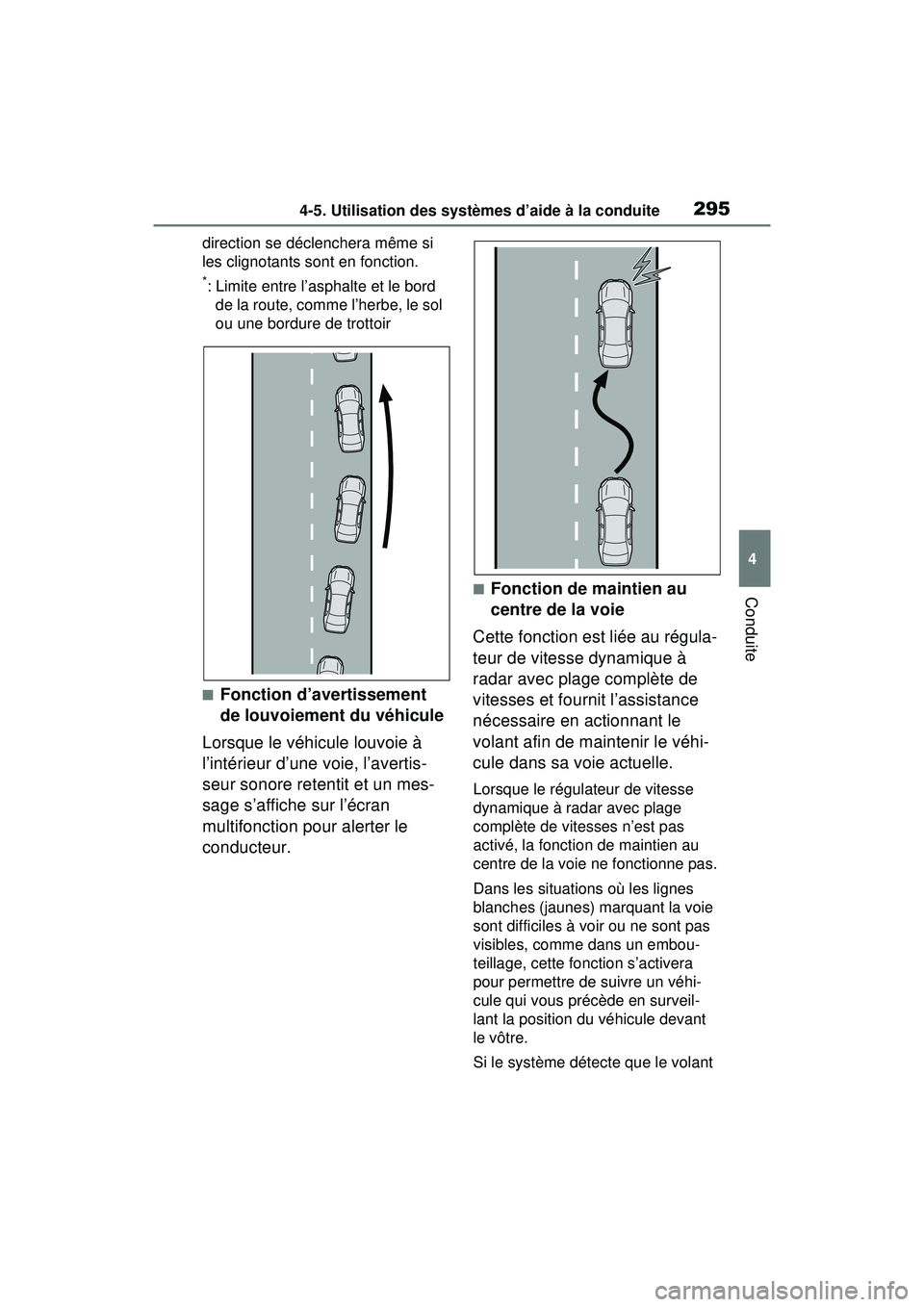

direction se déclenchera même si
les clignotants sont en fonction.
*: Limite entre l’asphalte et le bord de la route, comme l’herbe, le sol
ou une bordure de trottoir
■Fonction d’avertissement
de louvoiement du véhicule
Lorsque le véhicule louvoie à
l’intérieur d’une voie, l’avertis-
seur sonore retentit et un mes-
sage s’affiche sur l’écran
multifonction pour alerter le
conducteur.
■Fonction de maintien au
centre de la voie
Cette fonction est liée au régula-
teur de vitesse dynamique à
radar avec plage complète de
vitesses et fournit l’assistance
nécessaire en actionnant le
volant afin de maintenir le véhi-
cule dans sa voie actuelle.
Lorsque le régulateur de vitesse
dynamique à radar avec plage
complète de vitesses n’est pas
activé, la fonction de maintien au
centre de la voie ne fonctionne pas.
Dans les situations où les lignes
blanches (jaunes) marquant la voie
sont difficiles à voir ou ne sont pas
visibles, comme dans un embou-
teillage, cette fonction s’activera
pour permettre de suivre un véhi-
cule qui vous précède en surveil-
lant la position du véhicule devant
le vôtre.
Si le système détecte que le volant

2964-5. Utilisation des systèmes d’aide à la conduite

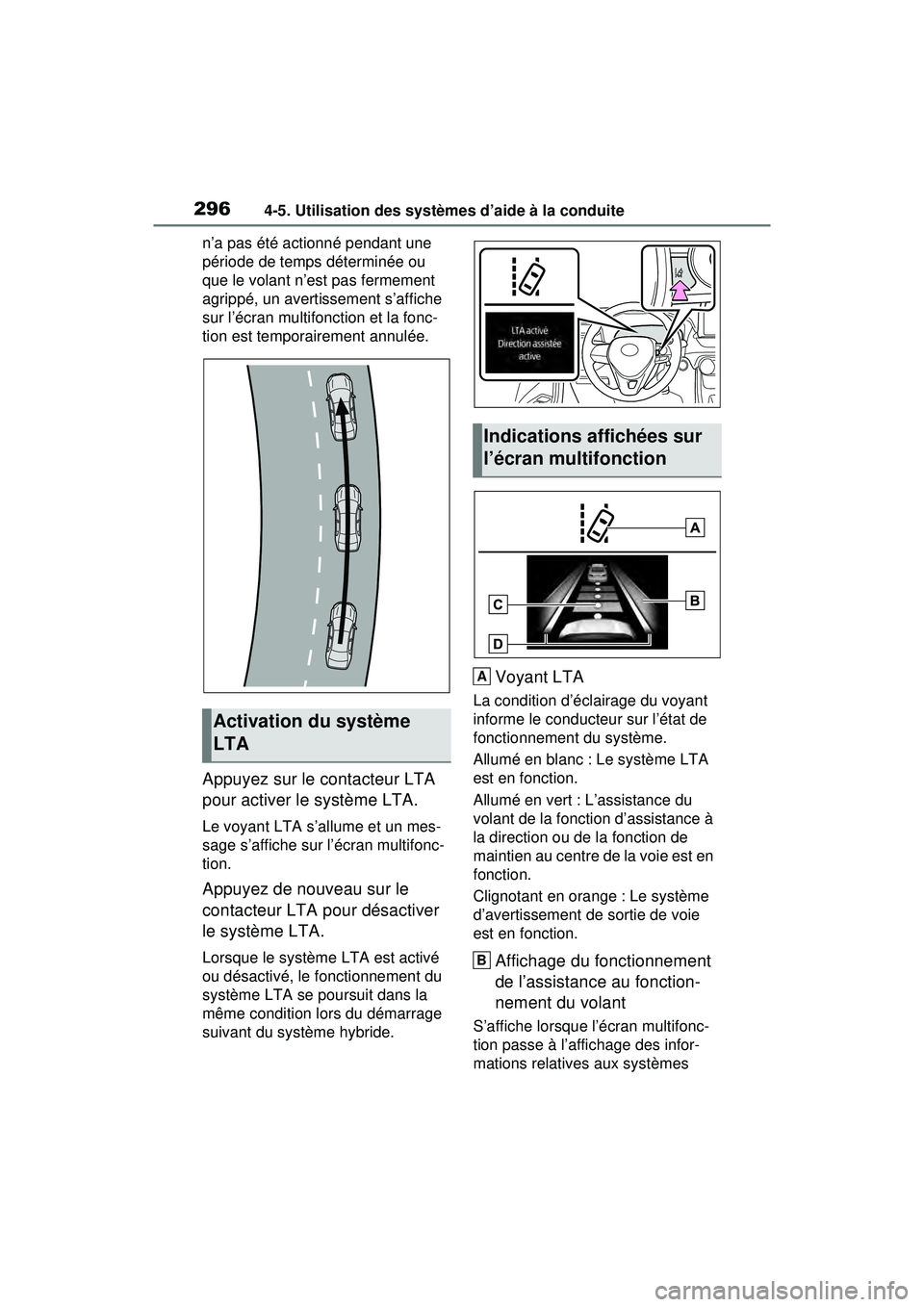

n’a pas été actionné pendant une
période de temps déterminée ou
que le volant n’est pas fermement
agrippé, un avertissement s’affiche
sur l’écran multifonction et la fonc-
tion est temporairement annulée.
Appuyez sur le contacteur LTA
pour activer le système LTA.
Le voyant LTA s’allume et un mes-
sage s’affiche sur l’écran multifonc-
tion.
Appuyez de nouveau sur le
contacteur LTA pour désactiver
le système LTA.
Lorsque le système LTA est activé
ou désactivé, le fonctionnement du
système LTA se poursuit dans la
même condition lors du démarrage
suivant du système hybride.
Voyant LTA
La condition d’éclairage du voyant
informe le conducteur sur l’état de
fonctionnement du système.
Allumé en blanc : Le système LTA
est en fonction.
Allumé en vert : L’assistance du
volant de la fonction d’assistance à
la direction ou de la fonction de
maintien au centre de la voie est en
fonction.
Clignotant en orange : Le système
d’avertissement de sortie de voie
est en fonction.
Affichage du fonctionnement
de l’assistance au fonction-
nement du volant
S’affiche lorsque l’écran multifonc-
tion passe à l’affichage des infor-
mations relatives aux systèmes
Activation du système
LTA
Indications affichées sur
l’écran multifonction
A
B

2974-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

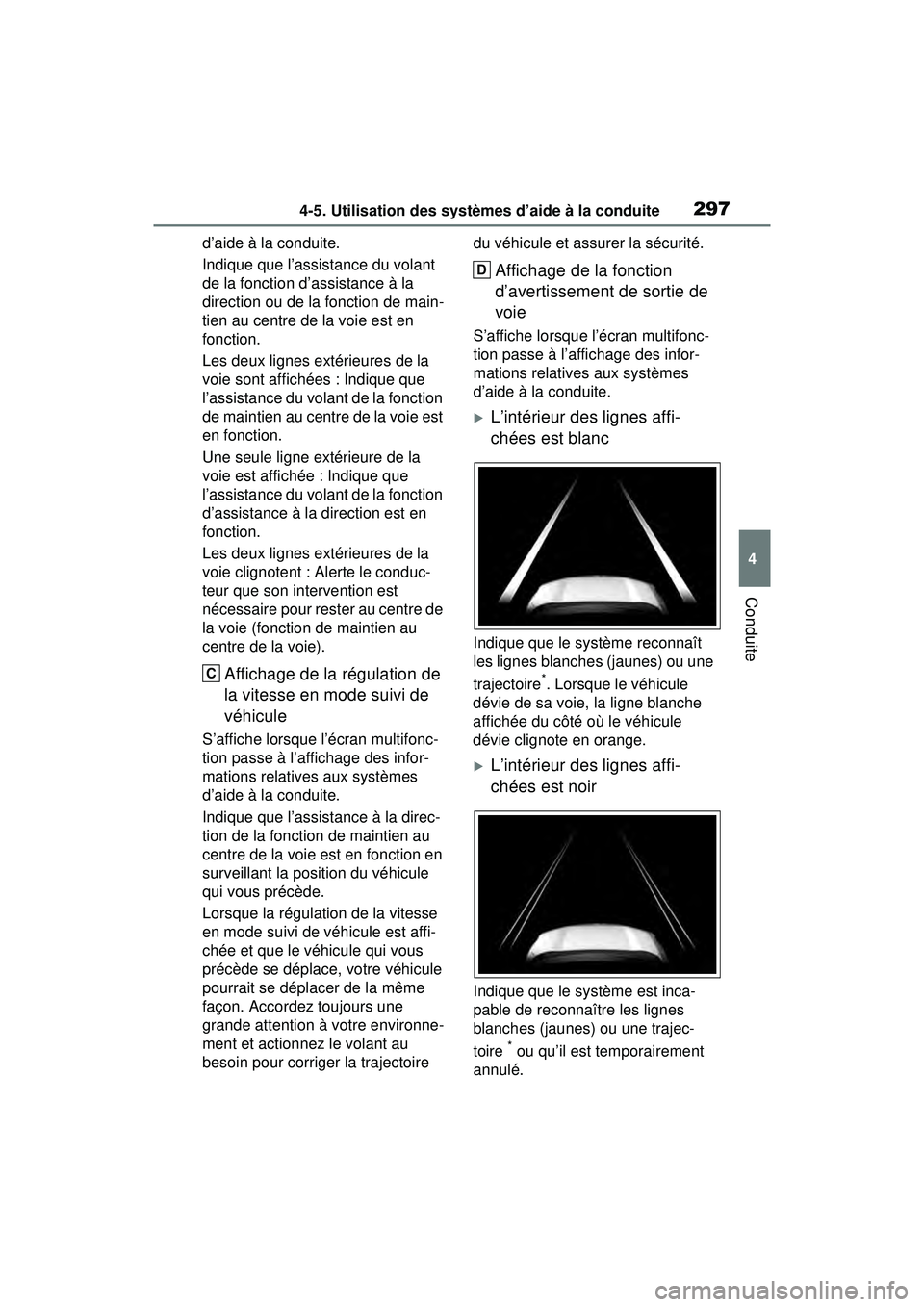

d’aide à la conduite.
Indique que l’assistance du volant
de la fonction d’assistance à la
direction ou de la fonction de main-
tien au centre de la voie est en
fonction.
Les deux lignes extérieures de la
voie sont affichées : Indique que
l’assistance du volant de la fonction
de maintien au centre de la voie est
en fonction.
Une seule ligne extérieure de la
voie est affichée : Indique que
l’assistance du volant de la fonction
d’assistance à la direction est en
fonction.
Les deux lignes extérieures de la
voie clignotent : Alerte le conduc-
teur que son intervention est
nécessaire pour rester au centre de
la voie (fonction de maintien au
centre de la voie).
Affichage de la régulation de
la vitesse en mode suivi de
véhicule
S’affiche lorsque l’écran multifonc-
tion passe à l’affichage des infor-
mations relatives aux systèmes
d’aide à la conduite.
Indique que l’assistance à la direc-
tion de la fonction de maintien au
centre de la voie est en fonction en
surveillant la position du véhicule
qui vous précède.
Lorsque la régulation de la vitesse
en mode suivi de véhicule est affi-
chée et que le véhicule qui vous
précède se déplace, votre véhicule
pourrait se déplacer de la même
façon. Accordez toujours une
grande attention à votre environne-
ment et actionnez le volant au
besoin pour corriger la trajectoire du véhicule et assurer la sécurité.
Affichage de la fonction
d’avertissement de sortie de
voie
S’affiche lorsque l’écran multifonc-
tion passe à l’affichage des infor-
mations relatives aux systèmes
d’aide à la conduite.
L’intérieur des lignes affi-
chées est blanc
Indique que le système reconnaît
les lignes blanches (jaunes) ou une
trajectoire
*. Lorsque le véhicule
dévie de sa voie, la ligne blanche
affichée du côté où le véhicule
dévie clignote en orange.
L’intérieur des lignes affi-
chées est noir
Indique que le système est inca-
pable de reconnaître les lignes
blanches (jaunes) ou une trajec-
toire
* ou qu’il est temporairement
annulé.
C
D

2984-5. Utilisation des systèmes d’aide à la conduite

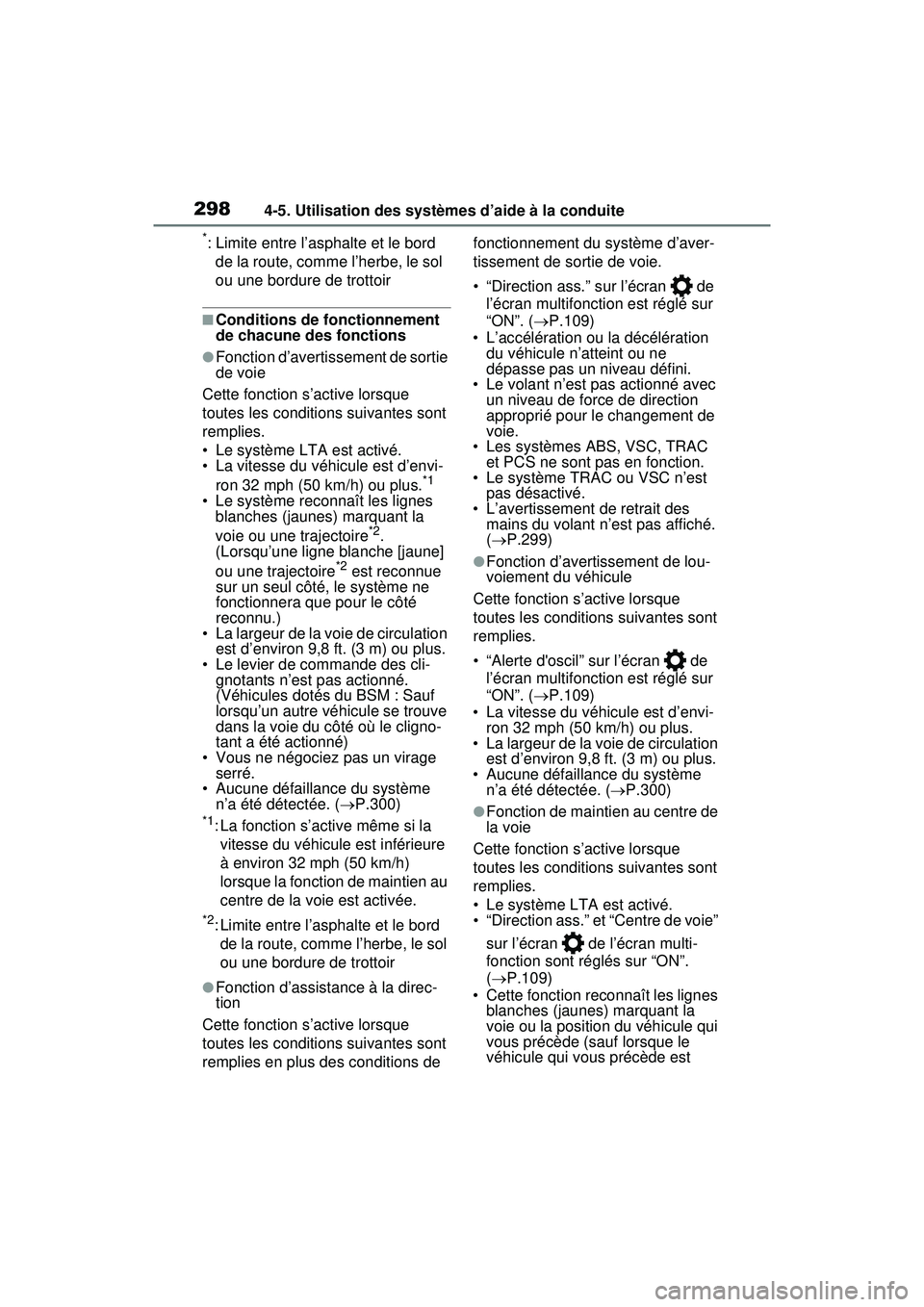

*: Limite entre l’asphalte et le bord de la route, comme l’herbe, le sol
ou une bordure de trottoir
■Conditions de fonctionnement
de chacune des fonctions
●Fonction d’avertissement de sortie
de voie
Cette fonction s’active lorsque
toutes les conditions suivantes sont
remplies.
• Le système LTA est activé.
• La vitesse du véhicule est d’envi- ron 32 mph (50 km/h) ou plus.
*1
• Le système reconnaît les lignes blanches (jaunes) marquant la
voie ou une trajectoire
*2.
(Lorsqu’une ligne blanche [jaune]
ou une trajectoire
*2 est reconnue
sur un seul côté, le système ne
fonctionnera que pour le côté
reconnu.)
• La largeur de la voie de circulation est d’environ 9,8 ft. (3 m) ou plus.
• Le levier de commande des cli-
gnotants n’est pas actionné.
(Véhicules dotés du BSM : Sauf
lorsqu’un autre véhicule se trouve
dans la voie du côté où le cligno-
tant a été actionné)
• Vous ne négociez pas un virage
serré.
• Aucune défaillance du système n’a été détectée. ( P.300)
*1: La fonction s’active même si la
vitesse du véhicule est inférieure
à environ 32 mph (50 km/h)
lorsque la fonction de maintien au
centre de la voie est activée.
*2: Limite entre l’asphalte et le bord de la route, comme l’herbe, le sol
ou une bordure de trottoir
●Fonction d’assistance à la direc-
tion
Cette fonction s’active lorsque
toutes les conditions suivantes sont
remplies en plus des conditions de fonctionnement du système d’aver-
tissement de sortie de voie.
• “Direction ass.” sur l’écran de
l’écran multifonction est réglé sur
“ON”. ( P.109)
• L’accélération ou la décélération du véhicule n’atteint ou ne
dépasse pas un niveau défini.
• Le volant n’est pas actionné avec
un niveau de force de direction
approprié pour le changement de
voie.
• Les systèmes ABS, VSC, TRAC et PCS ne sont pas en fonction.
• Le système TRAC ou VSC n’est pas désactivé.
• L’avertissement de retrait des
mains du volant n’est pas affiché.
( P.299)
●Fonction d’avertissement de lou-
voiement du véhicule
Cette fonction s’active lorsque
toutes les conditions suivantes sont
remplies.
• “Alerte d'oscil” sur l’écran de l’écran multifonction est réglé sur
“ON”. ( P.109)
• La vitesse du véhicule est d’envi- ron 32 mph (50 km/h) ou plus.
• La largeur de la voie de circulation est d’environ 9,8 ft. (3 m) ou plus.
• Aucune défaillance du système n’a été détectée. ( P.300)
●Fonction de maintien au centre de
la voie
Cette fonction s’active lorsque
toutes les conditions suivantes sont
remplies.
• Le système LTA est activé.
• “Direction ass.” et “Centre de voie”
sur l’écran de l’écran multi-
fonction sont réglés sur “ON”.
( P.109)
• Cette fonction reconnaît les lignes blanches (jaunes) marquant la
voie ou la position du véhicule qui
vous précède (sauf lorsque le
véhicule qui vous précède est
