2804-1. Voordat u gaat rijden

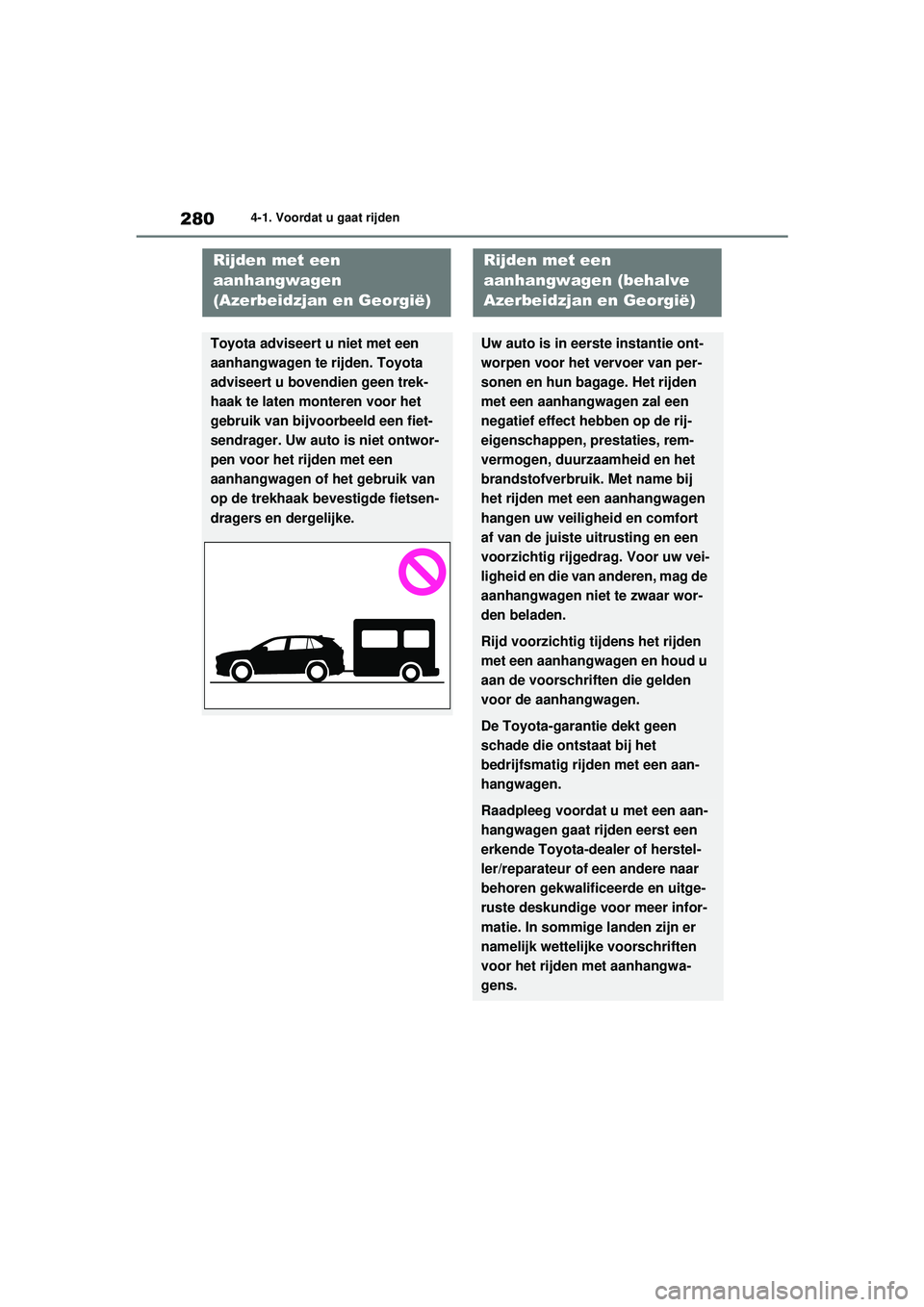

Rijden met een
aanhangwagen
(Azerbeidzjan en Georgië)
Toyota adviseert u niet met een
aanhangwagen te rijden. Toyota
adviseert u bovendien geen trek-
haak te laten monteren voor het
gebruik van bijvoorbeeld een fiet-
sendrager. Uw auto is niet ontwor-
pen voor het rijden met een
aanhangwagen of het gebruik van
op de trekhaak bevestigde fietsen-
dragers en dergelijke.
Rijden met een
aanhangwagen (behalve
Azerbeidzjan en Georgië)
Uw auto is in eerste instantie ont-
worpen voor het vervoer van per-
sonen en hun bagage. Het rijden
met een aanhangwagen zal een
negatief effect hebben op de rij-
eigenschappen, prestaties, rem-
vermogen, duurzaamheid en het
brandstofverbruik. Met name bij
het rijden met een aanhangwagen
hangen uw veiligheid en comfort
af van de juiste uitrusting en een
voorzichtig rijgedrag. Voor uw vei-
ligheid en die van anderen, mag de
aanhangwagen niet te zwaar wor-
den beladen.
Rijd voorzichtig tijdens het rijden
met een aanhangwagen en houd u
aan de voorschriften die gelden
voor de aanhangwagen.
De Toyota-garantie dekt geen
schade die ontstaat bij het
bedrijfsmatig rijden met een aan-
hangwagen.
Raadpleeg voordat u met een aan-
hangwagen gaat rijden eerst een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige voor meer infor-
matie. In sommige landen zijn er
namelijk wettelijke voorschriften
voor het rijden met aanhangwa-
gens.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 280 Wednesday, July 29, 2020 9:01 AM
Page 282 of 626

281
4
4-1. Voordat u gaat rijden
Rijden

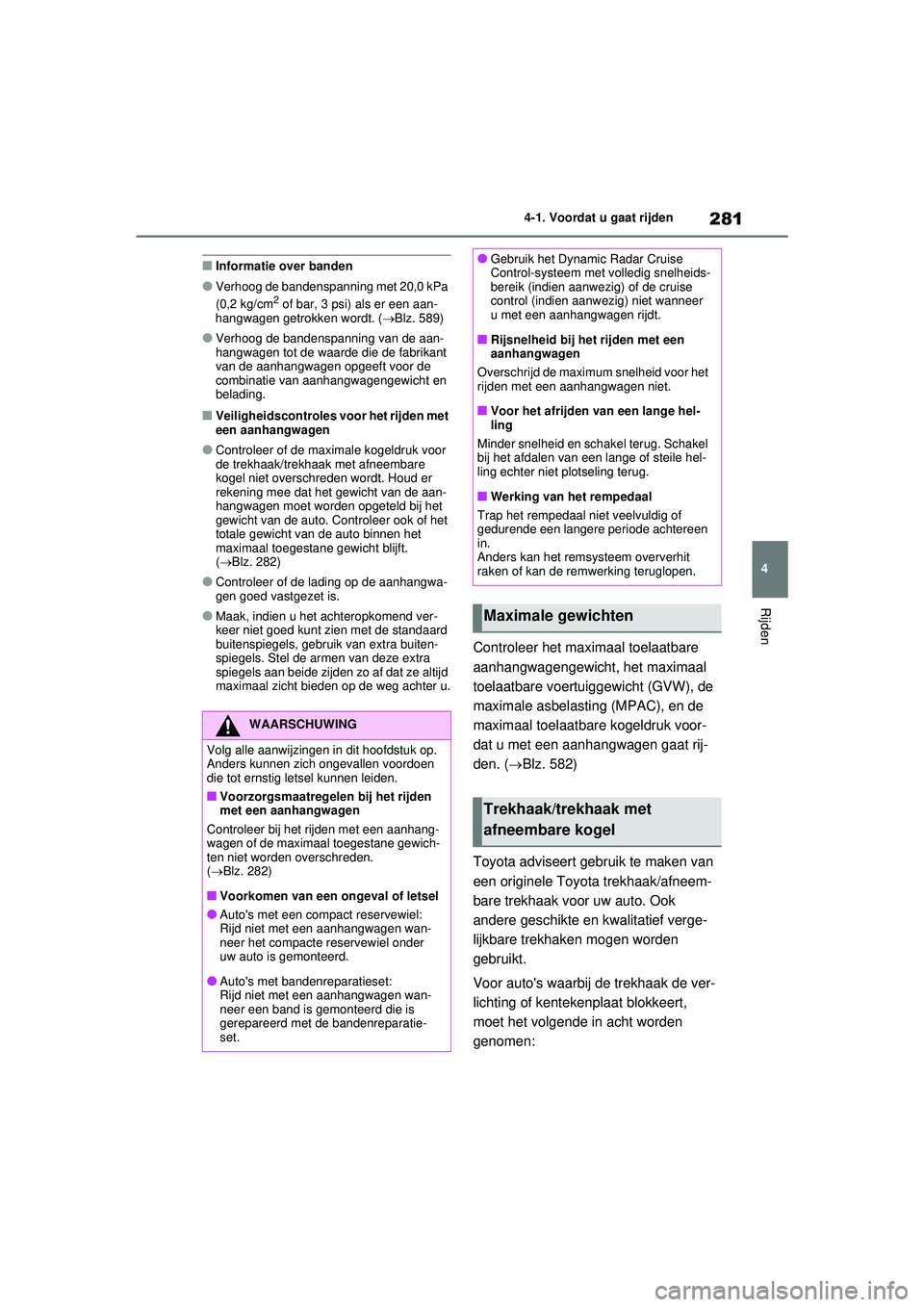

■Informatie over banden
●Verhoog de bandenspanning met 20,0 kPa
(0,2 kg/cm2 of bar, 3 psi) als er een aan-
hangwagen getrokken wordt. ( Blz. 589)
●Verhoog de bandenspanning van de aan-
hangwagen tot de waarde die de fabrikant
van de aanhangwagen opgeeft voor de
combinatie van aanhangwagengewicht en
belading.
■Veiligheidscontroles voor het rijden met
een aanhangwagen
●Controleer of de maximale kogeldruk voor
de trekhaak/trekhaak met afneembare
kogel niet overschreden wordt. Houd er
rekening mee dat het gewicht van de aan-
hangwagen moet worden opgeteld bij het
gewicht van de auto. Controleer ook of het
totale gewicht van de auto binnen het
maximaal toegesta ne gewicht blijft.
( Blz. 282)
●Controleer of de lading op de aanhangwa-
gen goed vastgezet is.
●Maak, indien u het achteropkomend ver-
keer niet goed kunt zien met de standaard
buitenspiegels, gebruik van extra buiten-
spiegels. Stel de armen van deze extra
spiegels aan beide zijden zo af dat ze altijd
maximaal zicht bieden op de weg achter u.
Controleer het maximaal toelaatbare
aanhangwagengewicht, het maximaal
toelaatbare voertuiggew icht (GVW), de
maximale asbelasting (MPAC), en de
maximaal toelaatbare kogeldruk voor-
dat u met een aanhangwagen gaat rij-
den. ( Blz. 582)
Toyota adviseert gebruik te maken van
een originele Toyota trekhaak/afneem-
bare trekhaak voor uw auto. Ook
andere geschikte en kwalitatief verge-
lijkbare trekhaken mogen worden
gebruikt.
Voor auto's waarbij de trekhaak de ver-
lichting of kentekenp laat blokkeert,
moet het volgende in acht worden
genomen:
WAARSCHUWING
Volg alle aanwijzingen in dit hoofdstuk op.
Anders kunnen zich ongevallen voordoen
die tot ernstig letsel kunnen leiden.
■Voorzorgsmaatregelen bij het rijden
met een aanhangwagen
Controleer bij het rijden met een aanhang-
wagen of de maximaal toegestane gewich-
ten niet worden overschreden.
( Blz. 282)
■Voorkomen van een ongeval of letsel
●Auto's met een compact reservewiel:
Rijd niet met een aanhangwagen wan-
neer het compacte reservewiel onder
uw auto is gemonteerd.
●Auto's met bandenreparatieset:
Rijd niet met een aanhangwagen wan-
neer een band is gemonteerd die is
gerepareerd met de bandenreparatie-
set.
●Gebruik het Dynamic Radar Cruise
Control-systeem met volledig snelheids-
bereik (indien aanwezig) of de cruise
control (indien aanwezig) niet wanneer
u met een aanhangwagen rijdt.
■Rijsnelheid bij het rijden met een
aanhangwagen
Overschrijd de maximum snelheid voor het
rijden met een aanhangwagen niet.
■Voor het afrijden van een lange hel-
ling
Minder snelheid en schak el terug. Schakel
bij het afdalen van een lange of steile hel-
ling echter niet plotseling terug.
■Werking van het rempedaal
Trap het rempedaal niet veelvuldig of
gedurende een langere periode achtereen
in.
Anders kan het remsysteem oververhit
raken of kan de remwerking teruglopen.
Maximale gewichten
Trekhaak/trekhaak met
afneembare kogel
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 281 Wednesday, July 29, 2020 9:01 AM
Page 283 of 626

2824-1. Voordat u gaat rijden

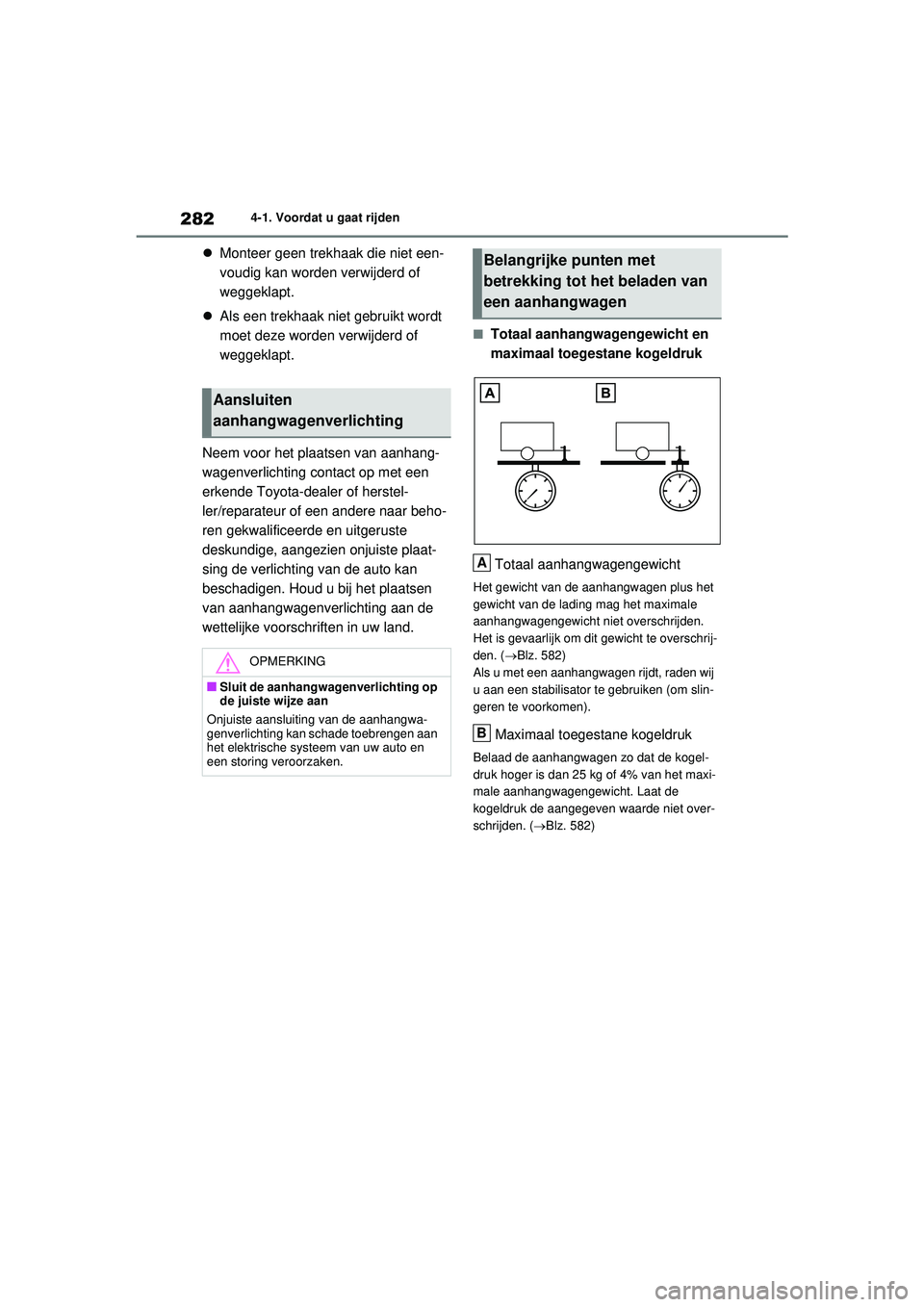

Monteer geen trekhaak die niet een-
voudig kan worden verwijderd of
weggeklapt.
Als een trekhaak niet gebruikt wordt
moet deze worden verwijderd of
weggeklapt.
Neem voor het plaatsen van aanhang-
wagenverlichting contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige, aangezien onjuiste plaat-
sing de verlichting van de auto kan
beschadigen. Houd u bij het plaatsen
van aanhangwagenverlichting aan de
wettelijke voorschriften in uw land.
■Totaal aanhangwagengewicht en
maximaal toegestane kogeldruk
Totaal aanhangwagengewicht
Het gewicht van de aanhangwagen plus het
gewicht van de lading mag het maximale
aanhangwagengewicht niet overschrijden.
Het is gevaarlijk om dit gewicht te overschrij-
den. ( Blz. 582)
Als u met een aanhangwagen rijdt, raden wij
u aan een stabilisator te gebruiken (om slin-
geren te voorkomen).
Maximaal toegestane kogeldruk
Belaad de aanhangwagen zo dat de kogel-
druk hoger is dan 25 kg of 4% van het maxi-
male aanhangwagengewicht. Laat de
kogeldruk de aangegeven waarde niet over-
schrijden. ( Blz. 582)
Aansluiten
aanhangwagenverlichting
OPMERKING
■Sluit de aanhangwagenverlichting op
de juiste wijze aan
Onjuiste aansluiting van de aanhangwa-
genverlichting kan schade toebrengen aan
het elektrische systeem van uw auto en
een storing veroorzaken.
Belangrijke punten met
betrekking tot het beladen van
een aanhangwagen
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 282 Wednesday, July 29, 2020 9:01 AM
Page 284 of 626

283
4
4-1. Voordat u gaat rijden
Rijden

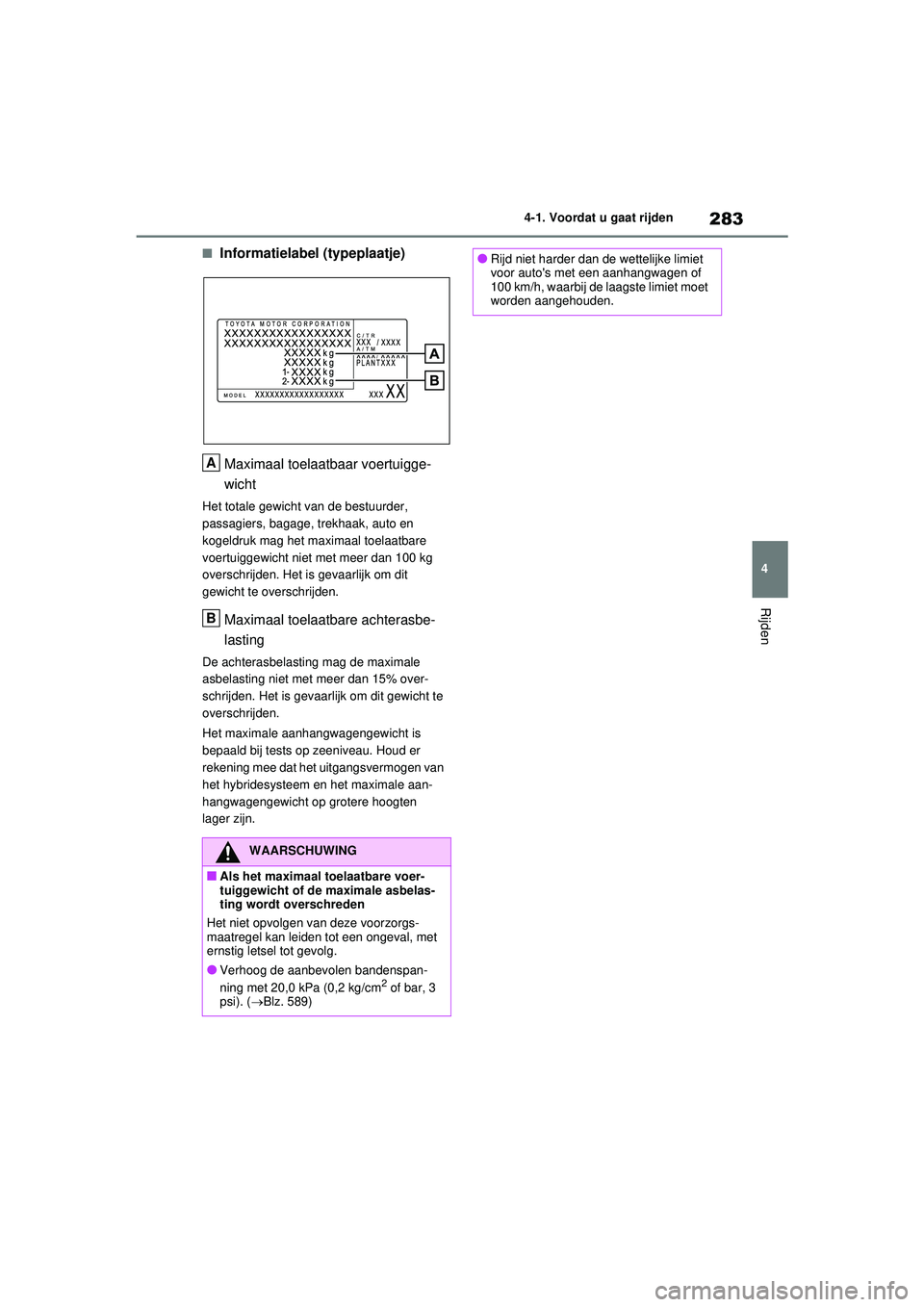

■Informatielabel (typeplaatje)
Maximaal toelaatbaar voertuigge-
wicht
Het totale gewicht van de bestuurder,
passagiers, bagage, trekhaak, auto en
kogeldruk mag het maximaal toelaatbare
voertuiggewicht niet met meer dan 100 kg
overschrijden. Het is gevaarlijk om dit
gewicht te overschrijden.
Maximaal toelaatbare achterasbe-
lasting
De achterasbelasting mag de maximale
asbelasting niet met meer dan 15% over-
schrijden. Het is gevaarlijk om dit gewicht te
overschrijden.
Het maximale aanhangwagengewicht is
bepaald bij tests op zeeniveau. Houd er
rekening mee dat het uitgangsvermogen van
het hybridesysteem en het maximale aan-
hangwagengewicht op grotere hoogten
lager zijn.
WAARSCHUWING
■Als het maximaal toelaatbare voer-
tuiggewicht of de maximale asbelas-
ting wordt overschreden
Het niet opvolgen van deze voorzorgs-
maatregel kan leiden tot een ongeval, met
ernstig letsel tot gevolg.
●Verhoog de aanbevolen bandenspan-
ning met 20,0 kPa (0,2 kg/cm2 of bar, 3
psi). ( Blz. 589)
A
B
●Rijd niet harder dan de wettelijke limiet
voor auto's met een aanhangwagen of
100 km/h, waarbij de laagste limiet moet
worden aangehouden.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 283 Wednesday, July 29, 2020 9:01 AM
Page 285 of 626

2844-1. Voordat u gaat rijden
457 mm
461 mm
536 mm

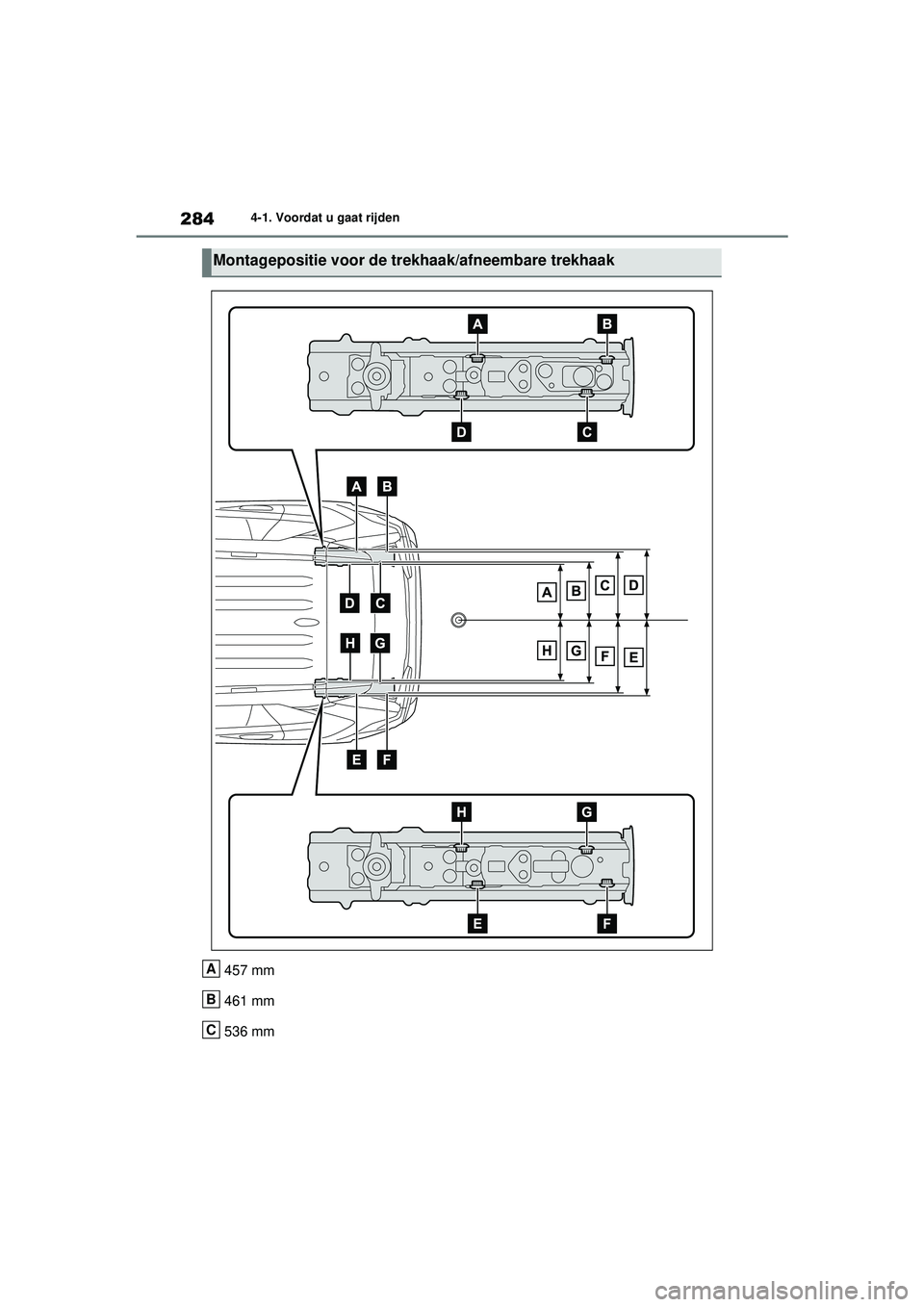

Montagepositie voor de trekhaak/afneembare trekhaak
A
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 284 Wednesday, July 29, 2020 9:01 AM
Page 286 of 626

285
4
4-1. Voordat u gaat rijden
Rijden

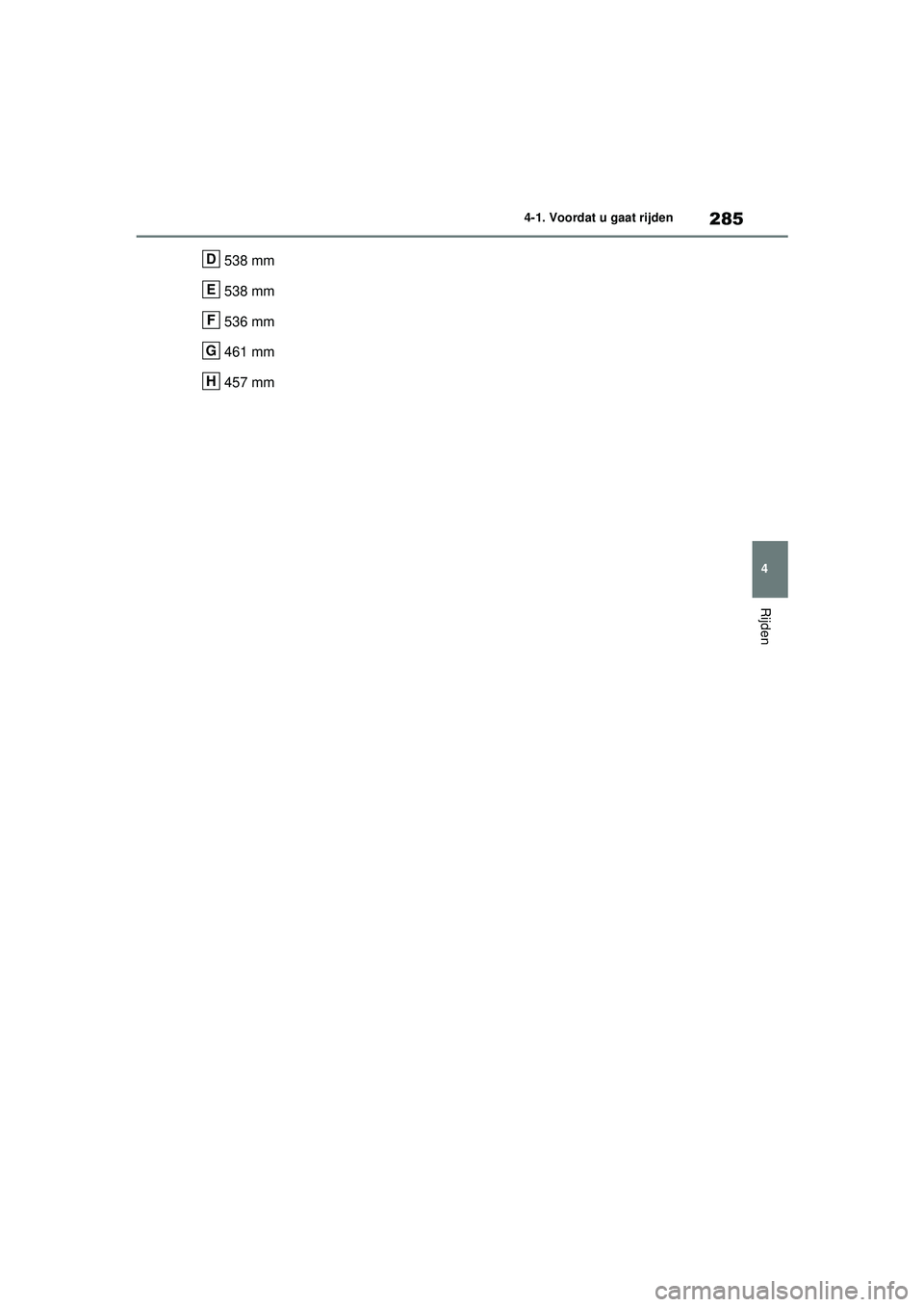

538 mm
538 mm
536 mm
461 mm
457 mmD
E
F
G
H
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
285 Wednesday, July 29, 2020 9:01 AM
Page 287 of 626

2864-1. Voordat u gaat rijden

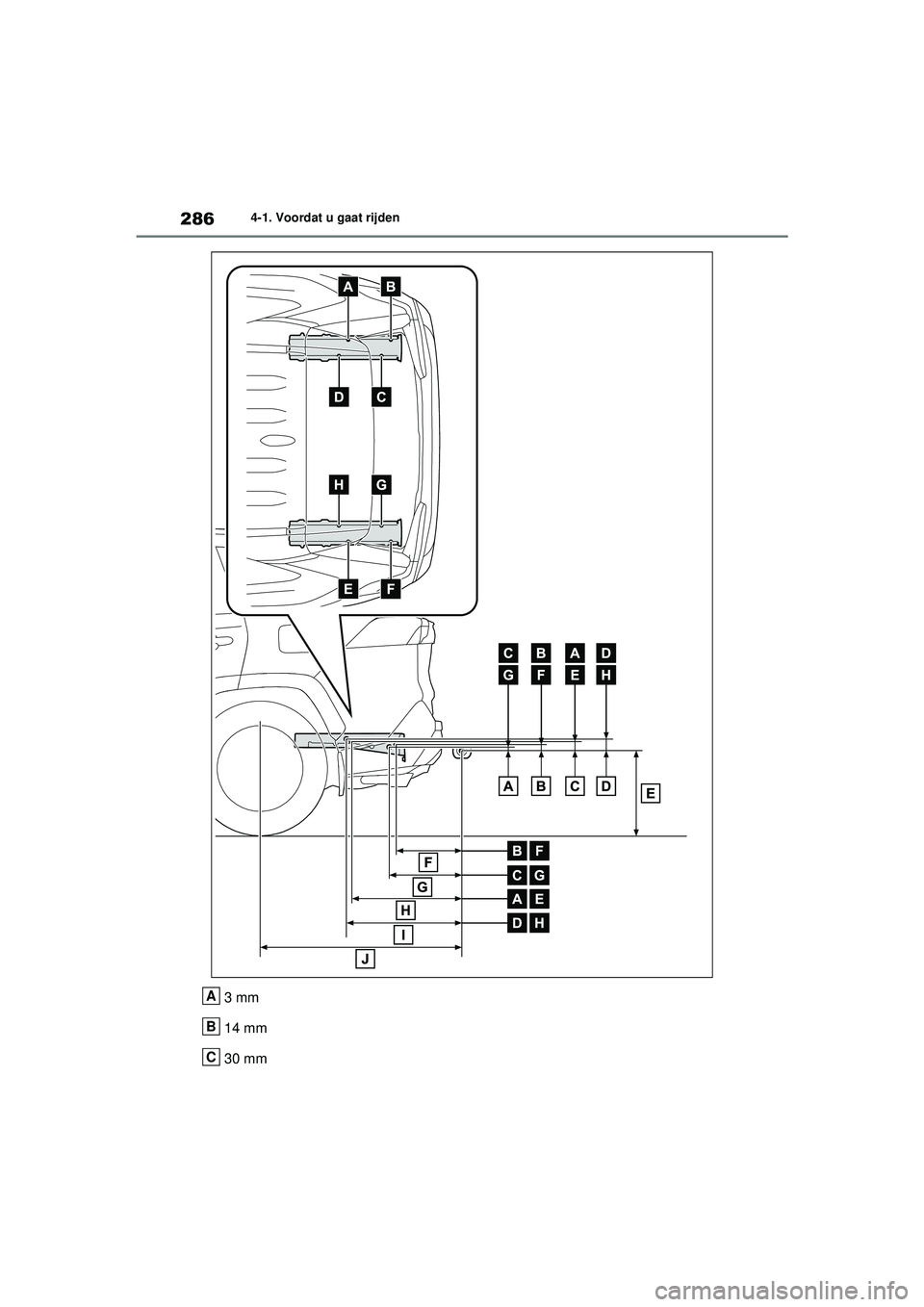

3 mm
14 mm
30 mmA
B
C
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 286 Wednesday, July 29, 2020 9:01 AM
Page 288 of 626

287
4
4-1. Voordat u gaat rijden
Rijden

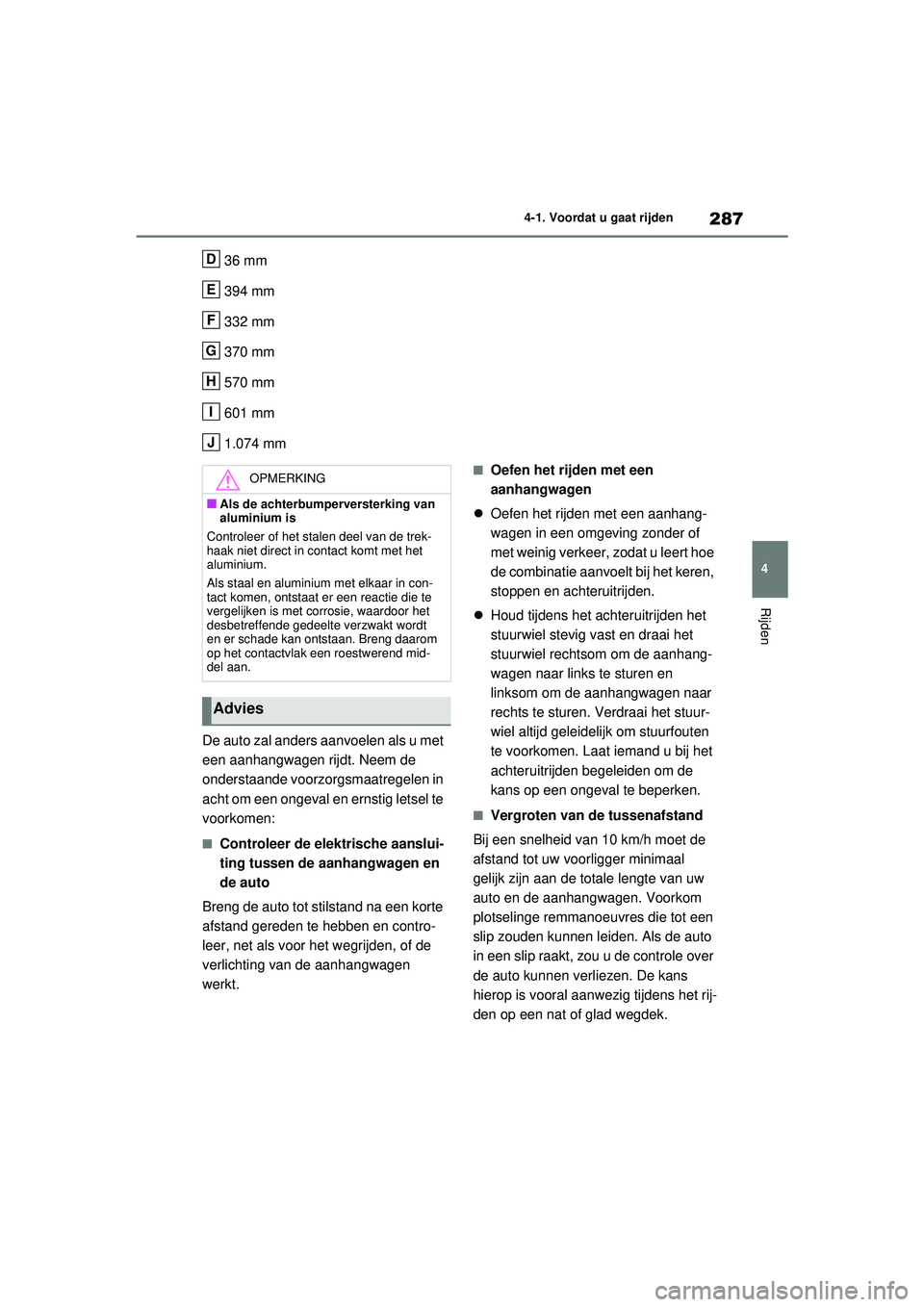

36 mm
394 mm
332 mm
370 mm
570 mm
601 mm
1.074 mm
De auto zal anders aanvoelen als u met
een aanhangwagen rijdt. Neem de
onderstaande voorzorgsmaatregelen in
acht om een ongeval en ernstig letsel te
voorkomen:
■Controleer de elektrische aanslui-
ting tussen de aanhangwagen en
de auto
Breng de auto tot stilstand na een korte
afstand gereden te hebben en contro-
leer, net als voor het wegrijden, of de
verlichting van de aanhangwagen
werkt.
■Oefen het rijden met een
aanhangwagen
Oefen het rijden met een aanhang-
wagen in een omgeving zonder of
met weinig verkeer, zodat u leert hoe
de combinatie aanvoelt bij het keren,
stoppen en achteruitrijden.
Houd tijdens het achteruitrijden het
stuurwiel stevig vast en draai het
stuurwiel rechtsom om de aanhang-
wagen naar links te sturen en
linksom om de aanhangwagen naar
rechts te sturen. Verdraai het stuur-
wiel altijd geleidelijk om stuurfouten
te voorkomen. Laat iemand u bij het
achteruitrijden begeleiden om de
kans op een ongeval te beperken.
■Vergroten van de tussenafstand
Bij een snelheid van 10 km/h moet de
afstand tot uw voorligger minimaal
gelijk zijn aan de totale lengte van uw
auto en de aanhangwagen. Voorkom
plotselinge remmanoeuvres die tot een
slip zouden kunnen leiden. Als de auto
in een slip raakt, zou u de controle over
de auto kunnen verliezen. De kans
hierop is vooral aanwezig tijdens het rij-
den op een nat of glad wegdek.
D
E
F
G
H
I
J
OPMERKING
■Als de achterbumperversterking van
aluminium is
Controleer of het stalen deel van de trek-
haak niet direct in contact komt met het
aluminium.
Als staal en aluminium met elkaar in con-
tact komen, ontstaat er een reactie die te
vergelijken is met corrosie, waardoor het
desbetreffende gedeelte verzwakt wordt
en er schade kan ontstaan. Breng daarom
op het contactvlak een roestwerend mid-
del aan.
Advies
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 287 Wednesday, July 29, 2020 9:01 AM
Page 289 of 626

2884-1. Voordat u gaat rijden

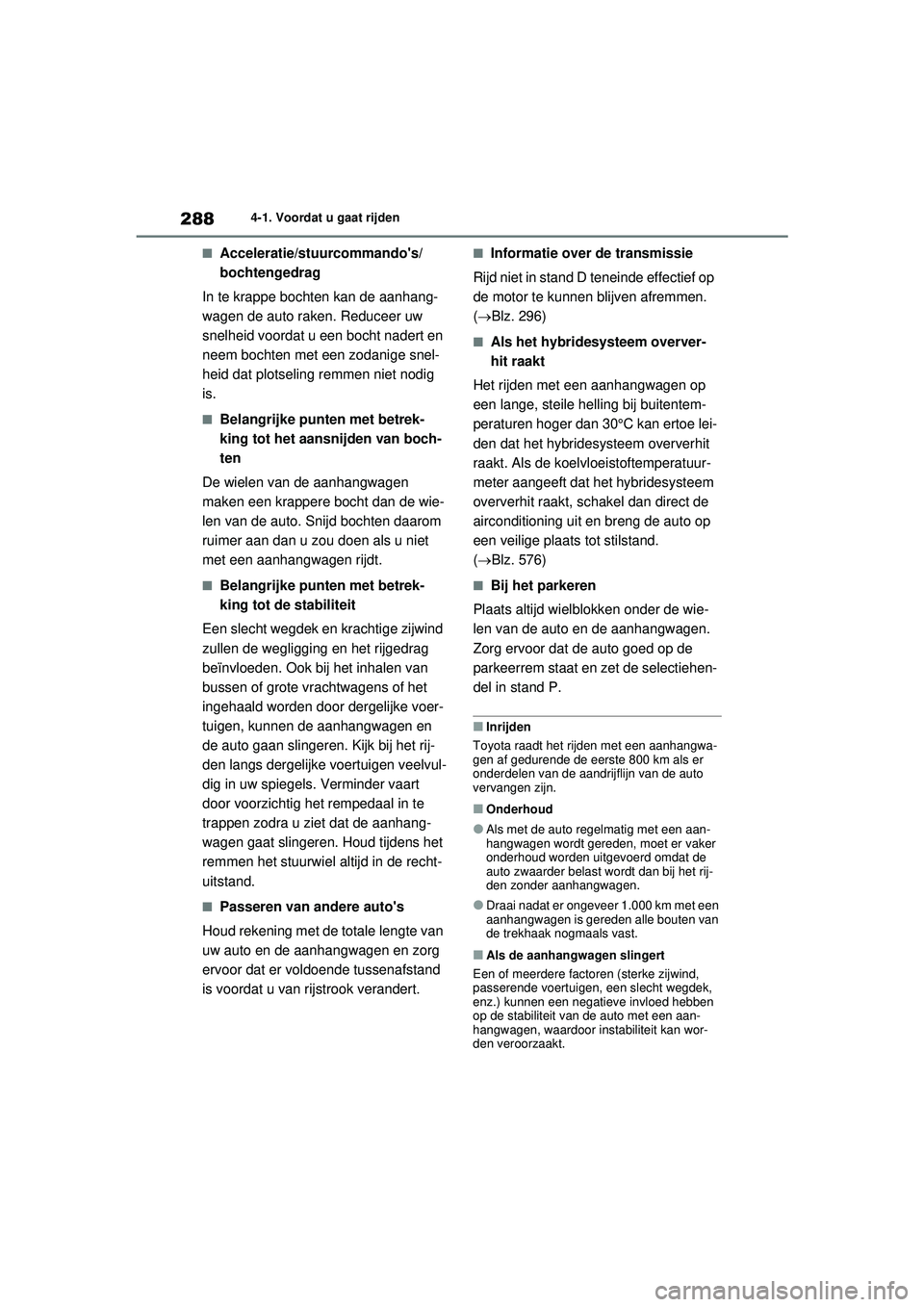

■Acceleratie/stuurcommando's/
bochtengedrag
In te krappe bochten kan de aanhang-
wagen de auto raken. Reduceer uw
snelheid voordat u een bocht nadert en
neem bochten met een zodanige snel-
heid dat plotseling remmen niet nodig
is.
■Belangrijke punten met betrek-
king tot het aans nijden van boch-
ten
De wielen van de aanhangwagen
maken een krappere bocht dan de wie-
len van de auto. Snijd bochten daarom
ruimer aan dan u zou doen als u niet
met een aanhangwagen rijdt.
■Belangrijke punten met betrek-
king tot de stabiliteit
Een slecht wegdek en krachtige zijwind
zullen de wegligging en het rijgedrag
beïnvloeden. Ook bij het inhalen van
bussen of grote vrachtwagens of het
ingehaald worden door dergelijke voer-
tuigen, kunnen de aanhangwagen en
de auto gaan slingeren. Kijk bij het rij-
den langs dergelijke voertuigen veelvul-
dig in uw spiegels. Verminder vaart
door voorzichtig het rempedaal in te
trappen zodra u ziet dat de aanhang-
wagen gaat slingeren. Houd tijdens het
remmen het stuurwiel altijd in de recht-
uitstand.
■Passeren van andere auto's
Houd rekening met de totale lengte van
uw auto en de aanhangwagen en zorg
ervoor dat er voldoende tussenafstand
is voordat u van rijstrook verandert.
■Informatie over de transmissie
Rijd niet in stand D teneinde effectief op
de motor te kunnen blijven afremmen.
(Blz. 296)
■Als het hybridesysteem overver-
hit raakt
Het rijden met een aanhangwagen op
een lange, steile helling bij buitentem-
peraturen hoger dan 30°C kan ertoe lei-
den dat het hybridesysteem oververhit
raakt. Als de koelvloeistoftemperatuur-
meter aangeeft dat het hybridesysteem
oververhit raakt, schakel dan direct de
airconditioning uit en breng de auto op
een veilige plaats tot stilstand.
(Blz. 576)
■Bij het parkeren
Plaats altijd wielblokken onder de wie-
len van de auto en de aanhangwagen.
Zorg ervoor dat de auto goed op de
parkeerrem staat en zet de selectiehen-
del in stand P.
■Inrijden
Toyota raadt het rijden met een aanhangwa-
gen af gedurende de eerste 800 km als er
onderdelen van de aandrijflijn van de auto
vervangen zijn.
■Onderhoud
●Als met de auto regelmatig met een aan-
hangwagen wordt gereden, moet er vaker
onderhoud worden uitgevoerd omdat de
auto zwaarder belast wordt dan bij het rij-
den zonder aanhangwagen.
●Draai nadat er ongeveer 1.000 km met een
aanhangwagen is gereden alle bouten van
de trekhaak nogmaals vast.
■Als de aanhangwagen slingert
Een of meerdere factoren (sterke zijwind,
passerende voertuigen, een slecht wegdek,
enz.) kunnen een negatieve invloed hebben
op de stabiliteit van de auto met een aan-
hangwagen, waardoor instabiliteit kan wor-
den veroorzaakt.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 288 Wednesday, July 29, 2020 9:01 AM
Page 290 of 626

289
4

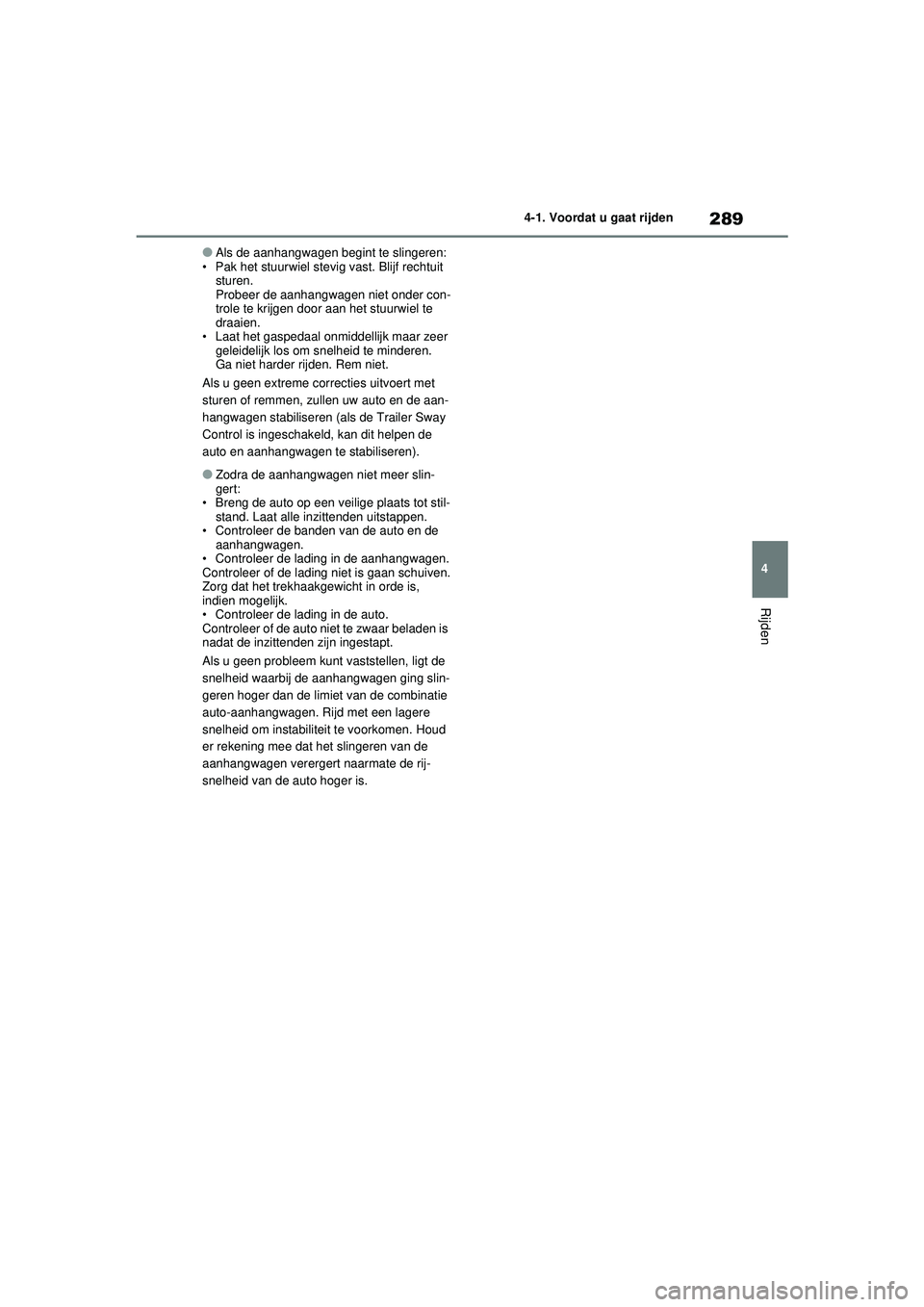

4-1. Voordat u gaat rijden
Rijden
●Als de aanhangwagen begint te slingeren:
• Pak het stuurwiel stevig vast. Blijf rechtuit sturen.
Probeer de aanhangwagen niet onder con-
trole te krijgen door aan het stuurwiel te
draaien.
• Laat het gaspedaal onmiddellijk maar zeer geleidelijk los om snelheid te minderen.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert met
sturen of remmen, zullen uw auto en de aan-
hangwagen stabiliseren (als de Trailer Sway
Control is ingeschakeld, kan dit helpen de
auto en aanhangwagen te stabiliseren).
●Zodra de aanhangwagen niet meer slin-
gert:
• Breng de auto op een veilige plaats tot stil- stand. Laat alle inzittenden uitstappen.
• Controleer de banden van de auto en de aanhangwagen.
• Controleer de lading in de aanhangwagen.
Controleer of de lading niet is gaan schuiven.
Zorg dat het trekhaakgewicht in orde is,
indien mogelijk.
• Controleer de lading in de auto.
Controleer of de auto niet te zwaar beladen is
nadat de inzittenden zijn ingestapt.
Als u geen probleem kunt vaststellen, ligt de
snelheid waarbij de aanhangwagen ging slin-
geren hoger dan de limiet van de combinatie
auto-aanhangwagen. Rijd met een lagere
snelheid om instabiliteit te voorkomen. Houd
er rekening mee dat het slingeren van de
aanhangwagen verergert naarmate de rij-
snelheid van de auto hoger is.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 289 Wednesday, July 29, 2020 9:01 AM
