TOYOTA RAV4 PHEV 2021 Betriebsanleitungen (in German)

349
5
5-4. Tanken
Fahren
1 Drücken Sie den Tankklappenöff-
ner, um die Tankklappe zu öffnen.
2 Schrauben Sie den Tankdeckel
langsam auf und setzen Sie ihn in
den Halter an der Tankklappe ein.
QWenn die Tankklappe nicht geöffnet werden kann
 S.614
Schrauben Sie nach dem Tanken den
Tankdeckel zu, bis ein Klicken zu hören
ist. Nachdem Sie den Deckel losgelas-
sen haben, dreht er sich ein wenig
zurück.
HINWEIS
QTanken
Verschütten Sie beim Tanken keinen
Kraftstoff. Anderenfalls kann es zu Schäden am Fahrzeug kommen, z. B. zu Funktionsstö-
rungen des Abgasreinigungssystems oder zu Schäden an den Kraftstoffsystembau-teilen oder an der Lackierung des Fahr-
zeugs.
QHinweis zum Kraftstoff
 S.98
Öffnen des Tankdeckels
Schließen des Tankdeckels
WARNUNG
QBeim Austauschen des Tankdeckels
Verwenden Sie ausschließlich einen Origi- nal-Toyota-Tankdeckel für Ihr Fahrzeug.
Anderenfalls kann es zu einem Feuer oder einem anderen Unfall mit tödlichen oder schweren Verletzungen kommen.

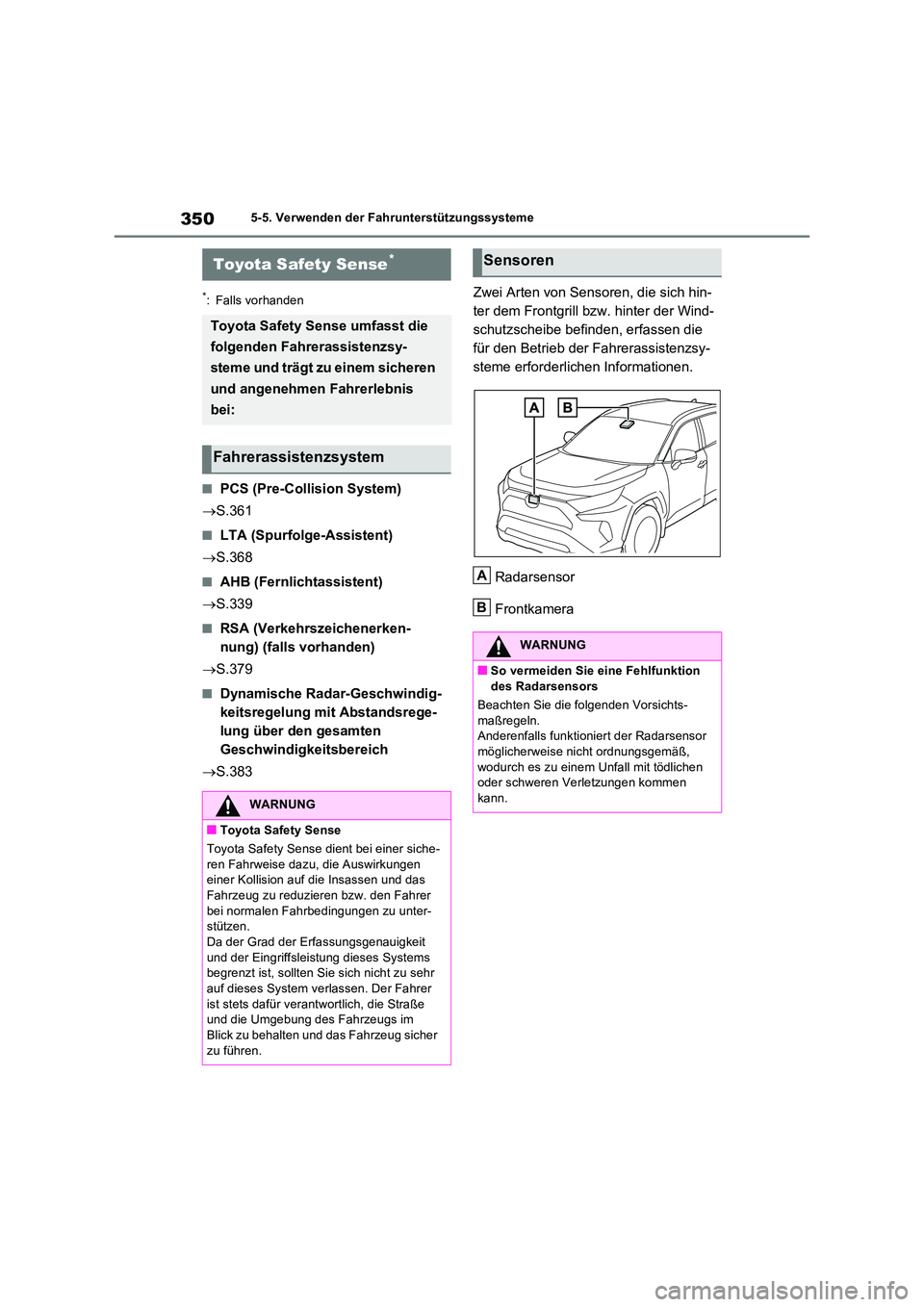

3505-5. Verwenden der Fahrunterstützungssysteme
5-5.Verwenden de r Fahrunterstü tzu ngss ysteme
*: Falls vorhanden
QPCS (Pre-Collision System)
 S.361
QLTA (Spurfolge-Assistent)
 S.368
QAHB (Fernlichtassistent)
 S.339
QRSA (Verkehrszeichenerken-
nung) (falls vorhanden)
 S.379
QDynamische Radar-Geschwindig-
keitsregelung mit Abstandsrege-
lung über den gesamten
Geschwindigkeitsbereich
 S.383
Zwei Arten von Sensoren, die sich hin-
ter dem Frontgrill bzw. hinter der Wind-
schutzscheibe befinden, erfassen die
für den Betrieb der Fahrerassistenzsy-
steme erforderlichen Informationen.
Radarsensor
Frontkamera
Toyota Safety Sense*
Toyota Safety Sense umfasst die
folgenden Fahrerassistenzsy-
steme und trägt zu einem sicheren
und angenehmen Fahrerlebnis
bei:
Fahrerassistenzsystem
WARNUNG
QToyota Safety Sense
Toyota Safety Sense dient bei einer siche-
ren Fahrweise dazu, die Auswirkungen einer Kollision auf die Insassen und das Fahrzeug zu reduzier en bzw. den Fahrer
bei normalen Fahrbedingungen zu unter- stützen.Da der Grad der Erfassungsgenauigkeit
und der Eingriffsleistung dieses Systems begrenzt ist, sollten Sie sich nicht zu sehr auf dieses System verlassen. Der Fahrer
ist stets dafür verantwortlich, die Straße und die Umgebung des Fahrzeugs im Blick zu behalten und das Fahrzeug sicher
zu führen.
Sensoren
WARNUNG
QSo vermeiden Sie eine Fehlfunktion
des Radarsensors
Beachten Sie die folgenden Vorsichts- maßregeln.Anderenfalls funktioni ert der Radarsensor
möglicherweise nicht ordnungsgemäß, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen
kann.
A
B

351
5
5-5. Verwenden der Fahrunterstützungssysteme
Fahren
WARNUNG
OHalten Sie den Radarsensor und die
Radarsensorabdeckung stets sauber.
Radarsensor
Radarsensorabdeckung
Wenn die Vorderseite des Radarsensors
oder die Vorder- bzw. Rückseite der
Radarsensorabdeckung verschmutzt oder
mit Wassertropfen, Schnee usw. bedeckt
ist, reinigen Sie diese Bereiche.
Verwenden Sie zum Reinigen des Radar-
sensors und der R adarsensorabdeckung
ein weiches Tuch, um Beschädigungen zu
vermeiden.
OBringen Sie keine Zubehörteile, Aufkle- ber (auch keine durchsichtigen Aufkle-ber) oder anderen Gegenstände an
Radarsensor, Radar sensorabdeckung oder dem umgebenden Bereich an.
OSetzen Sie den Radarsensor und den
angrenzenden Bereich keinen starken Stößen aus. Wurde der Radarsensor, der Frontgrill
oder der Frontstoßfänger einem starken Stoß ausgesetzt, lassen Sie das Fahr-zeug von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt überprüfen.
OZerlegen Sie den Radarsensor nicht.
OVerändern oder lackieren Sie den Radarsensor bzw. die Radarsensorab-
deckung nicht.
A
B
OIn den folgenden Fällen muss der Radarsensor neu kalibriert werden. Set-
zen Sie sich für weitere Einzelheiten mit einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.
• Wenn der Radarsensor oder der Front-
grill entfernt und wieder angebracht oder ausgetauscht wird
• Wenn der Frontstoßfänger ausge-
tauscht wird
QSo vermeiden Sie eine Fehlfunktion der Frontkamera
Beachten Sie die folgenden Vorsichts-
maßregeln. Anderenfalls funktioniert die Frontkamera möglicherweise nicht ordnungsgemäß,
wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
OHalten Sie die Windschutzscheibe stets sauber.
• Wenn sich ein Ölfilm, Schmutz, Wasser,
Schnee usw. auf der Windschutz- scheibe befindet, reinigen Sie die Wind-schutzscheibe.
• Selbst wenn ein Glasbeschichtungsmit- tel auf die Windschutzscheibe aufgetra-gen wurde, müssen die
Frontscheibenwischer dennoch weiter- hin verwendet werden, um Wassertrop-fen usw. im Bereich der
Windschutzscheibe vor der Frontka- mera zu entfernen.
• Wenn die Windschutzscheibe innen an
der Stelle verschmutzt ist, an welcher die Frontkamera montiert ist, setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werk-statt in Verbindung.

3525-5. Verwenden der Fahrunterstützungssysteme
WARNUNG
OBringen Sie keine Gegenstände wie
Aufkleber, durchsichtige Folien usw. an der Außenseite der Windschutzscheibe vor der Frontkamera an (schattierter
Bereich in der Abbildung).
Von der Oberkante der Windschutz-
scheibe bis ca. 1 cm unterhalb der
Unterkante der Frontkamera
Ca. 20 cm (etwa 10 cm rechts und
links von der Mitte der Frontkamera)
OWenn der Bereich der Windschutz-
scheibe vor der Frontkamera beschla- gen oder mit Kondenswasser oder Eis bedeckt ist, entfernen Sie den
Beschlag, das Kondenswasser bzw. das Eis durch Einschalten der Wind-schutzscheibenbeheizung. ( S.461)
OWenn sich die Wassertropfen im Bereich der Windschutzscheibe vor der Frontkamera mit den Frontscheibenwi-
schern nicht vollständig entfernen las- sen, tauschen Sie die Wischereinsätze bzw. Wischerblätter aus.
OBringen Sie keine Fenstertönung an der Windschutzscheibe an.
OTauschen Sie die Windschutzscheibe
aus, wenn sie Risse oder andere Schä- den aufweist. Nach einem Austausch der Windschutz-
scheibe muss die Frontkamera neu kali- briert werden. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
A
B
OLassen Sie keine Flüssigkeiten auf die Frontkamera gelangen.
OSorgen Sie dafür, dass kein helles Licht direkt in die Frontkamera strahlt.
OBeschmutzen und beschädigen Sie die
Frontkamera nicht. Achten Sie beim Reinigen der Innen-seite der Windschutzscheibe darauf,
dass kein Glasreiniger auf die Linse der Frontkamera gerät. Berühren Sie die Linse außerdem nicht.
Wenn die Linse verschmutzt oder beschädigt ist, setzen Sie sich mit einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
OSetzen Sie die Frontkamera keinen starken Stößen aus.
OÄndern Sie nicht die Einbauposition
oder -richtung der Frontkamera und ent- fernen Sie sie nicht.
OZerlegen Sie die Frontkamera nicht.
OVerändern Sie keine Fahrzeugkompo-nenten im Bereich der Frontkamera (Innenrückspiegel usw.) oder des Dach-
himmels.
OBringen Sie an der Motorhaube, dem Frontgrill oder dem Frontstoßfänger
kein Zubehör an, das die Frontkamera verdecken könnte. Setzen Sie sich für weitere Einzelheiten mit einem Toyota-
Vertragshändler bzw. einer Toyota-Ver- tragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
OWenn Sie ein Surfbrett oder einen ande-ren langen Gegenstand auf dem Dach transportieren, achten Sie darauf, dass
die Frontkamera nicht verdeckt wird.
ONehmen Sie keine Veränderungen an den Scheinwerfern oder anderen
Leuchten vor.

353
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren
QZertifizierung

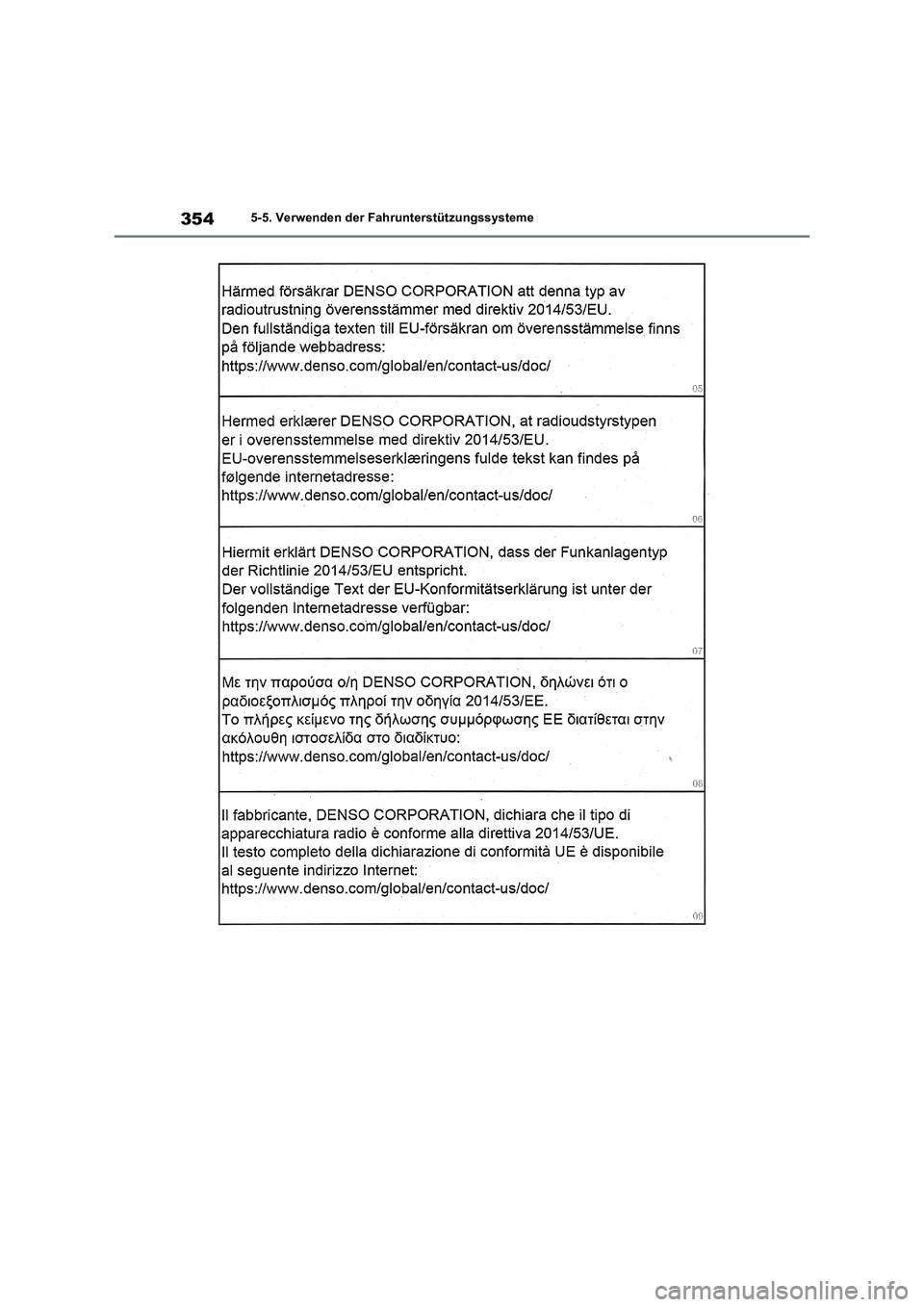

3545-5. Verwenden der Fahrunterstützungssysteme

355
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren

3565-5. Verwenden der Fahrunterstützungssysteme

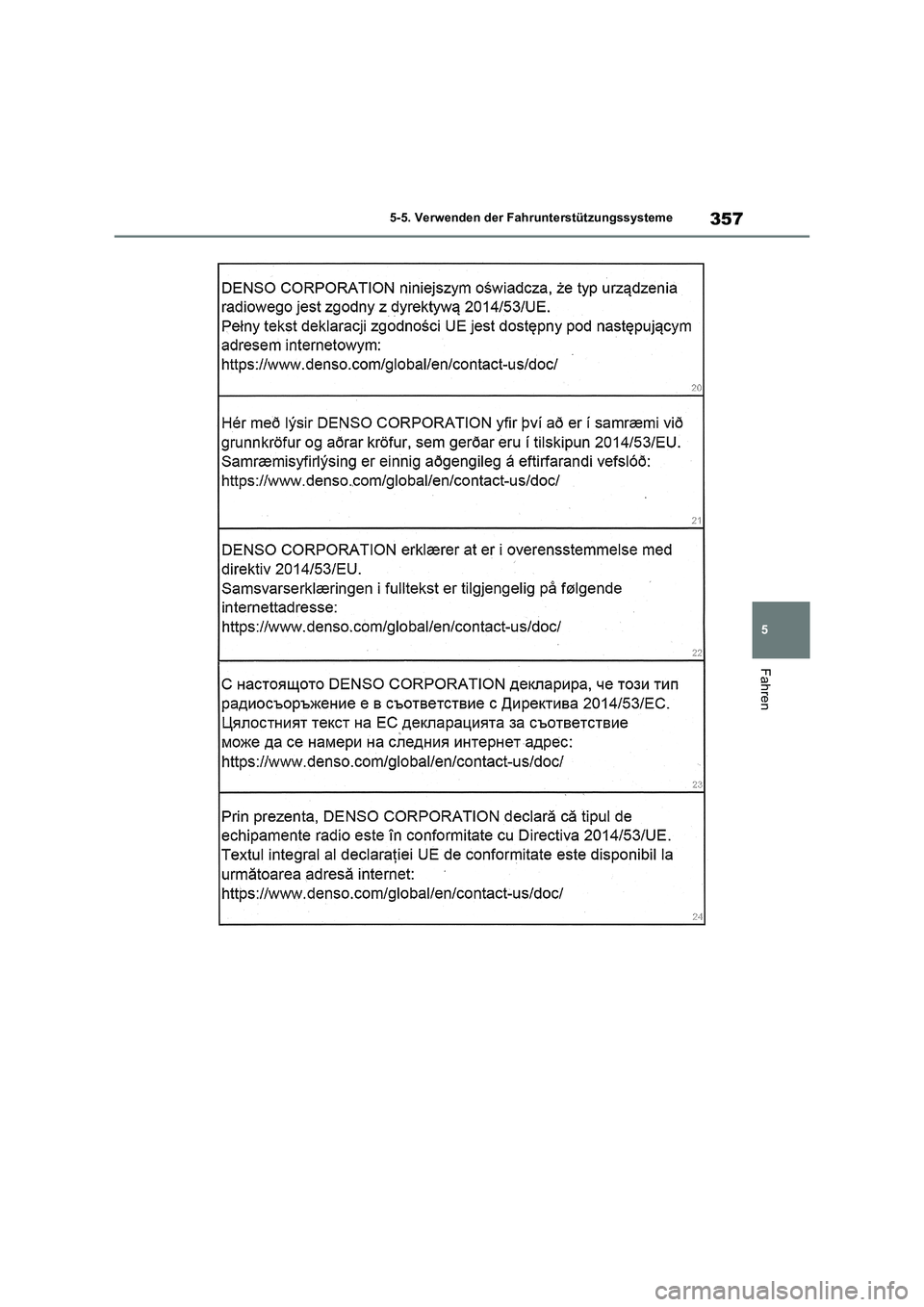

357
5 5-5. Verwenden der Fahrunterstützungssysteme
Fahren

3585-5. Verwenden der Fahrunterstützungssysteme
