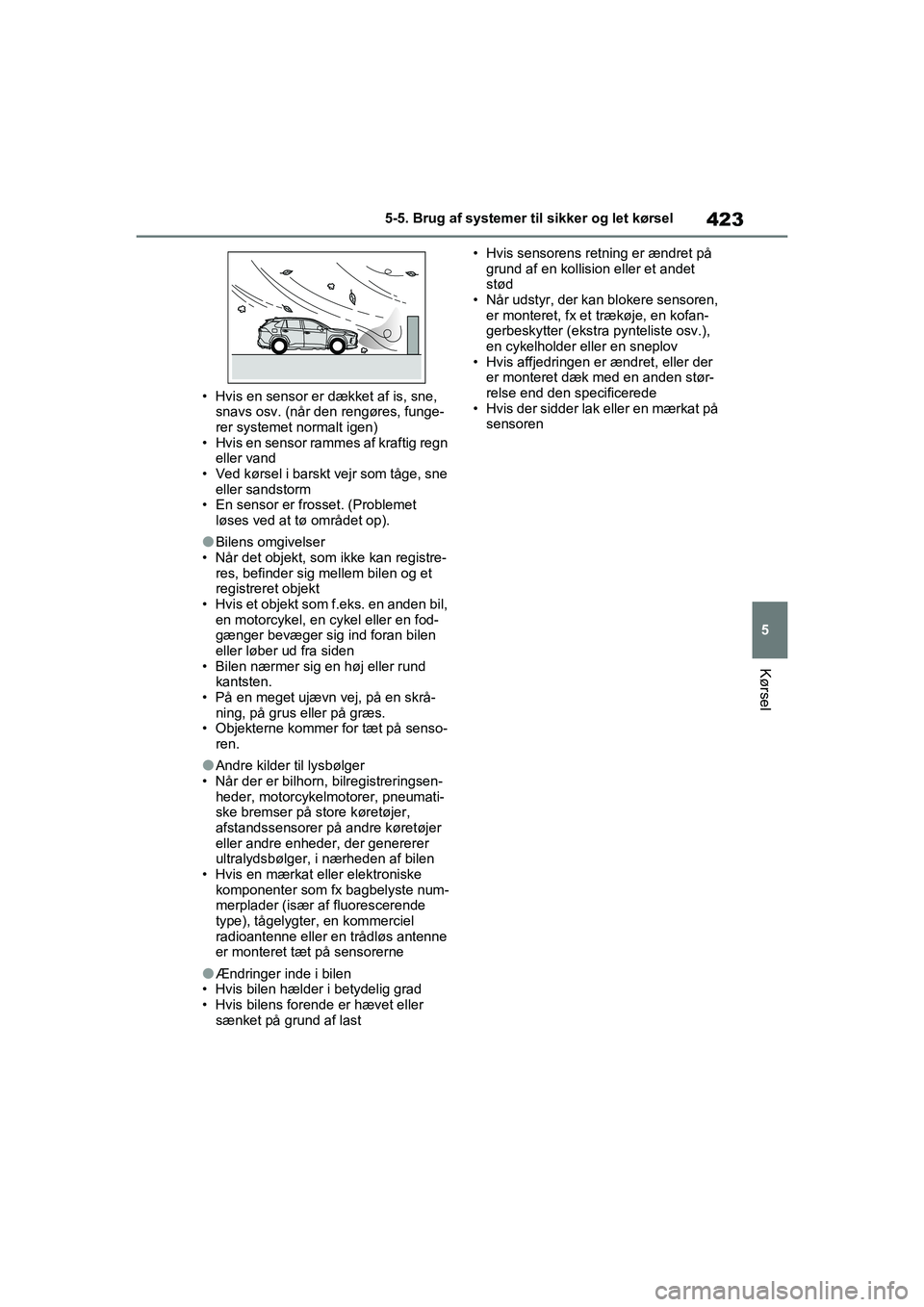

5-5. Brug af systemer til sikker og let kørsel
Kørsel
• Hvis en sensor er dækket af is, sne,
snavs osv. (når den rengøres, funge-
rer systemet no rmalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne
eller sandstorm
• En sensor er frosset. (Problemet løses ved at tø området op).
lBilens omgivelser
• Når det objekt, som ikke kan registre-
res, befinder sig mellem bilen og et
registreret objekt
• Hvis et objekt som f.eks. en anden bil,
en motorcykel, en cykel eller en fod-
gænger bevæger sig ind foran bilen
eller løber ud fra siden
• Bilen nærmer sig en høj eller rund kantsten.
• På en meget ujævn vej, på en skrå-
ning, på grus eller på græs.
• Objekterne kommer for tæt på senso- ren.
lAndre kilder til lysbølger
• Når der er bilhorn, bilregistreringsen-
heder, motorcykelmotorer, pneumati-
ske bremser på store køretøjer,
afstandssensorer på andre køretøjer
eller andre enheder, der genererer
ultralydsbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske
komponenter som fx bagbelyste num-
merplader (især af fluorescerende
type), tågelygter, en kommerciel
radioantenne eller en trådløs antenne
er monteret tæt på sensorerne
lÆndringer inde i bilen
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last • Hvis sensorens retning er ændret på
grund af en kollision eller et andet
stød
• Når udstyr, der kan blokere sensoren, er monteret, fx et trækøje, en kofan-
gerbeskytter (ekstra py nteliste osv.),
en cykelholder el ler en sneplov
• Hvis affjedringen er ændret, eller der er monteret dæk med en anden stør-
relse end den specificerede
• Hvis der sidder lak eller en mærkat på sensoren
OM42E06DK.book Page 423 Thursday, February 18, 2021 5:07 PM

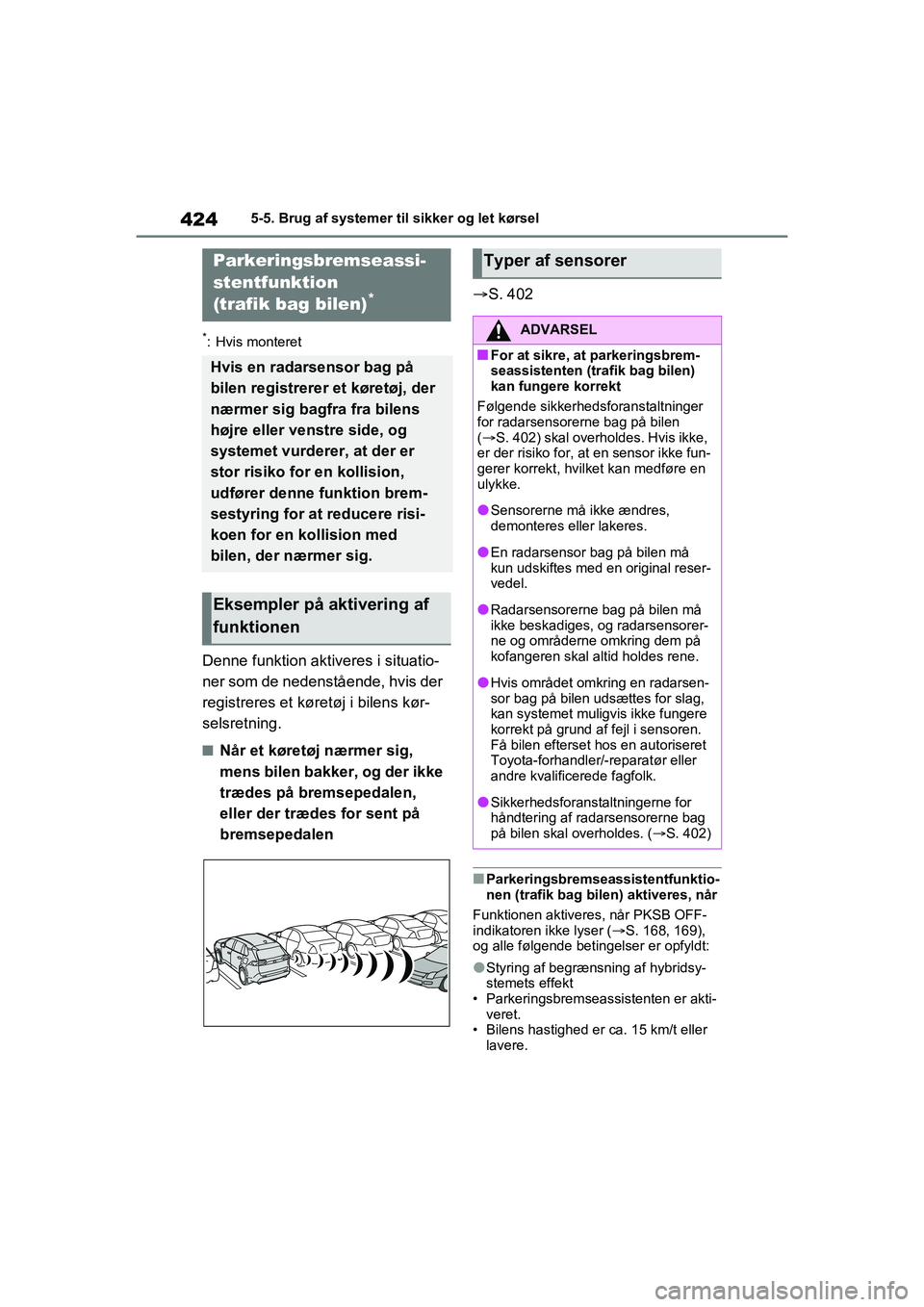

4245-5. Brug af systemer til sikker og let kørsel
*: Hvis monteret
Denne funktion aktiveres i situatio-
ner som de nedenstående, hvis der
registreres et køretøj i bilens kør-
selsretning.
nNår et køretøj nærmer sig,
mens bilen bakker, og der ikke
trædes på bremsepedalen,
eller der trædes for sent på
bremsepedalen 
S. 402
nParkeringsbremseassistentfunktio-
nen (trafik bag bilen) aktiveres, når
Funktionen aktiveres, når PKSB OFF-
indikatoren ikke lyser ( S. 168, 169),
og alle følgende betingelser er opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er akti- veret.
• Bilens hastighed er ca. 15 km/t eller
lavere.
Parkeringsbremseassi-
stentfunktion
(trafik bag bilen)
*
Hvis en radarsensor bag på
bilen registrerer et køretøj, der
nærmer sig bagfra fra bilens
højre eller venstre side, og
systemet vurderer, at der er
stor risiko for en kollision,
udfører denne funktion brem-
sestyring for at reducere risi-
koen for en kollision med
bilen, der nærmer sig.
Eksempler på aktivering af
funktionen
Typer af sensorer
ADVARSEL
nFor at sikre, at parkeringsbrem-
seassistenten (trafik bag bilen)
kan fungere korrekt
Følgende sikkerhedsforanstaltninger
for radarsensorerne bag på bilen
(S. 402) skal overholdes. Hvis ikke,
er der risiko for, at en sensor ikke fun-
gerer korrekt, hvilket kan medføre en
ulykke.
lSensorerne må ikke ændres,
demonteres eller lakeres.
lEn radarsensor bag på bilen må
kun udskiftes med en original reser-
vedel.
lRadarsensorerne bag på bilen må
ikke beskadiges, og radarsensorer-
ne og områderne omkring dem på
kofangeren skal altid holdes rene.
lHvis området omkring en radarsen-
sor bag på bilen udsættes for slag,
kan systemet muligvis ikke fungere
korrekt på grund af fejl i sensoren.
Få bilen efterset hos en autoriseret
Toyota-forhandler/-reparatør eller
andre kvalificerede fagfolk.
lSikkerhedsforanstaltningerne for
håndtering af radarsensorerne bag
på bilen skal overholdes. ( S. 402)
OM42E06DK.book Page 424 Thursday, February 18, 2021 5:07 PM

425
5

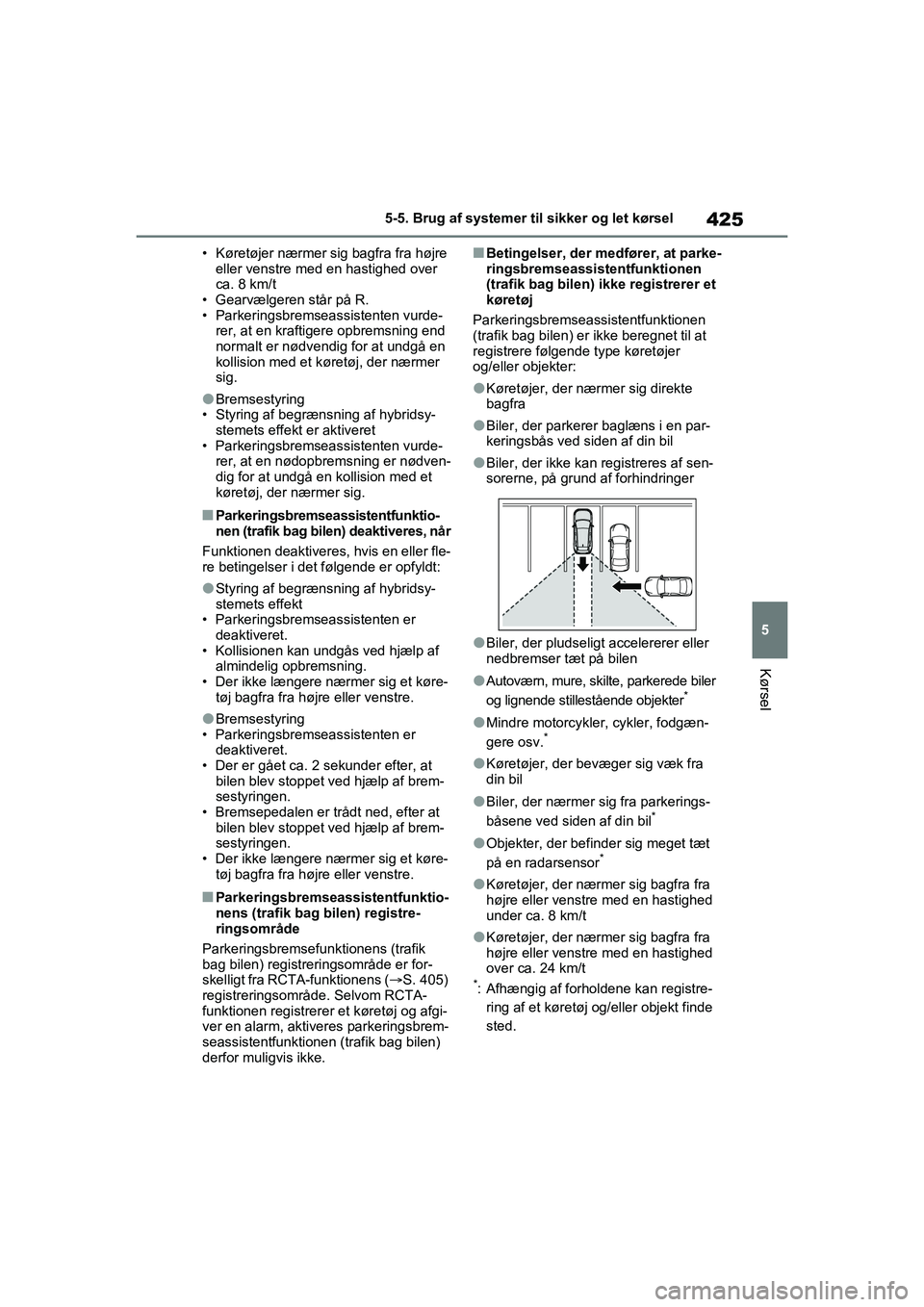

5-5. Brug af systemer til sikker og let kørsel
Kørsel
• Køretøjer nærmer sig bagfra fra højre
eller venstre med en hastighed over
ca. 8 km/t
• Gearvælgeren står på R.
• Parkeringsbremseassistenten vurde- rer, at en kraftigere opbremsning end
normalt er nødvendig for at undgå en
kollision med et kø retøj, der nærmer
sig.
lBremsestyring
• Styring af begrænsning af hybridsy-
stemets effekt er aktiveret
• Parkeringsbremseassistenten vurde- rer, at en nødopbremsning er nødven-
dig for at undgå en kollision med et
køretøj, der nærmer sig.
nParkeringsbremseassistentfunktio-
nen (trafik bag bilen) deaktiveres, når
Funktionen deaktiveres, hvis en eller fle-
re betingelser i det følgende er opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er
deaktiveret.
• Kollisionen kan undgås ved hjælp af almindelig opbremsning.
• Der ikke længere nærmer sig et køre- tøj bagfra fra højre eller venstre.
lBremsestyring
• Parkeringsbremseassistenten er deaktiveret.
• Der er gået ca. 2 sekunder efter, at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Bremsepedalen er trådt ned, efter at bilen blev stoppet ved hjælp af brem-
sestyringen.
• Der ikke længere nærmer sig et køre- tøj bagfra fra højre eller venstre.
nParkeringsbremseassistentfunktio-
nens (trafik bag bilen) registre-
ringsområde
Parkeringsbremsefunktionens (trafik
bag bilen) registreringsområde er for-
skelligt fra RCTA-funktionens ( S. 405)
registreringsområde. Selvom RCTA-
funktionen registrere r et køretøj og afgi-
ver en alarm, aktiveres parkeringsbrem-
seassistentfunktionen (trafik bag bilen)
derfor muligvis ikke.
nBetingelser, der medfører, at parke-
ringsbremseassistentfunktionen
(trafik bag bilen) ikke registrerer et
køretøj
Parkeringsbremseassistentfunktionen
(trafik bag bilen) er ikke beregnet til at
registrere følgen de type køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte
bagfra
lBiler, der parkerer baglæns i en par-
keringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lBiler, der pludseligt accelererer eller
nedbremser tæt på bilen
lAutoværn, mure, skilte, parkerede biler
og lignende stillestående objekter*
lMindre motorcykler, cykler, fodgæn-
gere osv.*
lKøretøjer, der be væger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil*
lObjekter, der befinder sig meget tæt
på en radarsensor*
lKøretøjer, der nærme r sig bagfra fra
højre eller venstre med en hastighed
under ca. 8 km/t
lKøretøjer, der nærme r sig bagfra fra
højre eller venstre med en hastighed
over ca. 24 km/t
*: Afhængig af forholdene kan registre-
ring af et køretøj og/eller objekt finde
sted.
OM42E06DK.book Page 425 Thursday, February 18, 2021 5:07 PM

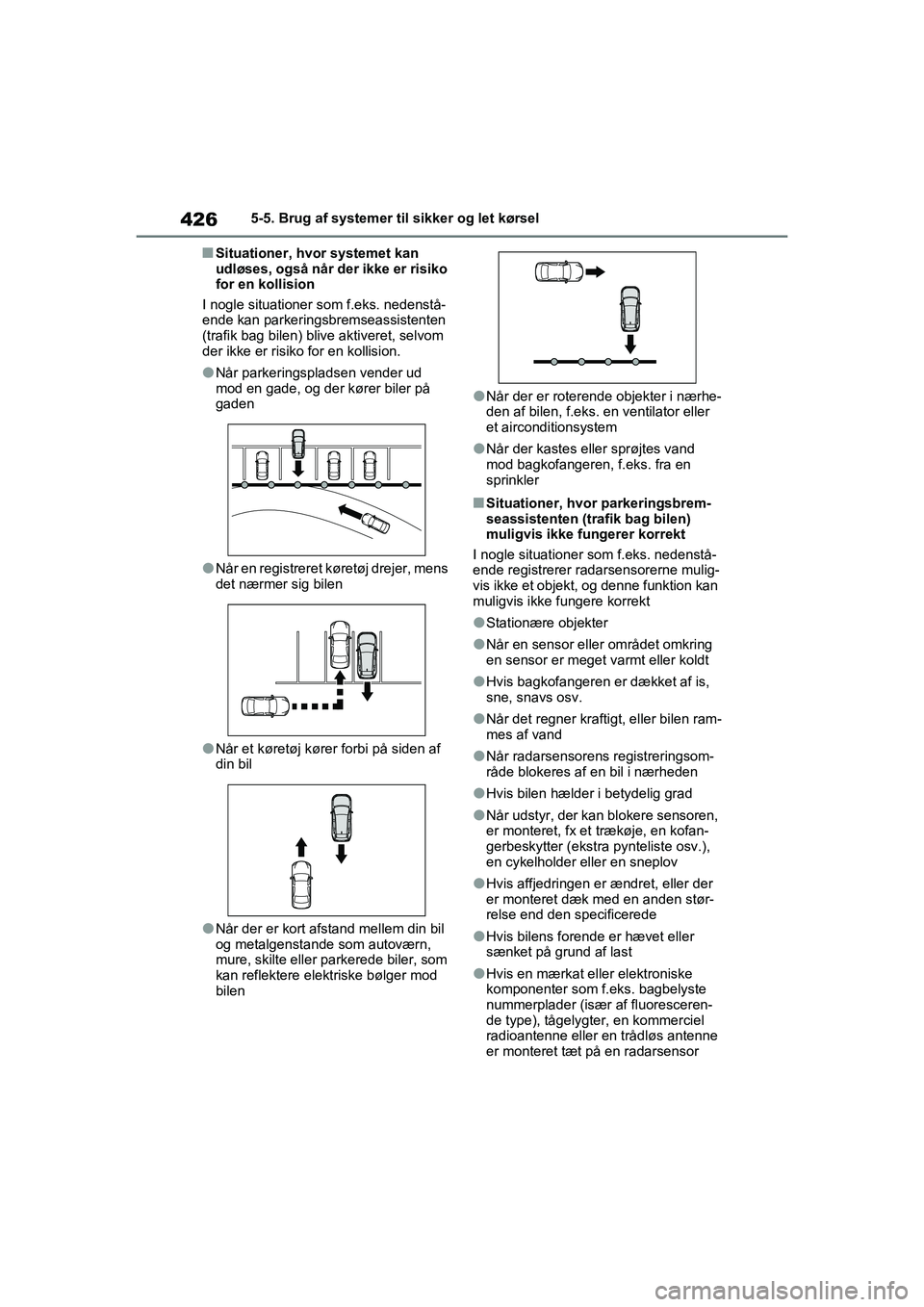

4265-5. Brug af systemer til sikker og let kørsel
nSituationer, hvor systemet kan
udløses, også når der ikke er risiko
for en kollision
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(trafik bag bilen) blive aktiveret, selvom
der ikke er risiko for en kollision.
lNår parkeringspladsen vender ud
mod en gade, og der kører biler på
gaden
lNår en registreret køretøj drejer, mens
det nærmer sig bilen
lNår et køretøj kører forbi på siden af
din bil
lNår der er kort afstand mellem din bil
og metalgenstande som autoværn,
mure, skilte eller par kerede biler, som
kan reflektere elektriske bølger mod
bilen
lNår der er roteren de objekter i nærhe-
den af bilen, f.eks. en ventilator eller
et airconditionsystem
lNår der kastes eller sprøjtes vand
mod bagkofangeren, f.eks. fra en
sprinkler
nSituationer, hvor parkeringsbrem-
seassistenten (trafik bag bilen)
muligvis ikke fungerer korrekt
I nogle situationer som f.eks. nedenstå-
ende registrerer rada rsensorerne mulig-
vis ikke et objekt, og denne funktion kan
muligvis ikke fungere korrekt
lStationære objekter
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt
lHvis bagkofangeren er dækket af is,
sne, snavs osv.
lNår det regner kraftigt, eller bilen ram-
mes af vand
lNår radarsensorens registreringsom-
råde blokeres af en bil i nærheden
lHvis bilen hælder i betydelig grad
lNår udstyr, der kan blokere sensoren,
er monteret, fx et trækøje, en kofan-
gerbeskytter (ekstra py nteliste osv.),
en cykelholder el ler en sneplov
lHvis affjedringen er ændret, eller der
er monteret dæk med en anden stør-
relse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lHvis en mærkat eller elektroniske
komponenter som f.eks. bagbelyste
nummerplader (især af fluoresceren-
de type), tågelygter, en kommerciel
radioantenne eller en trådløs antenne
er monteret tæt på en radarsensor
OM42E06DK.book Page 426 Thursday, February 18, 2021 5:07 PM

427
5

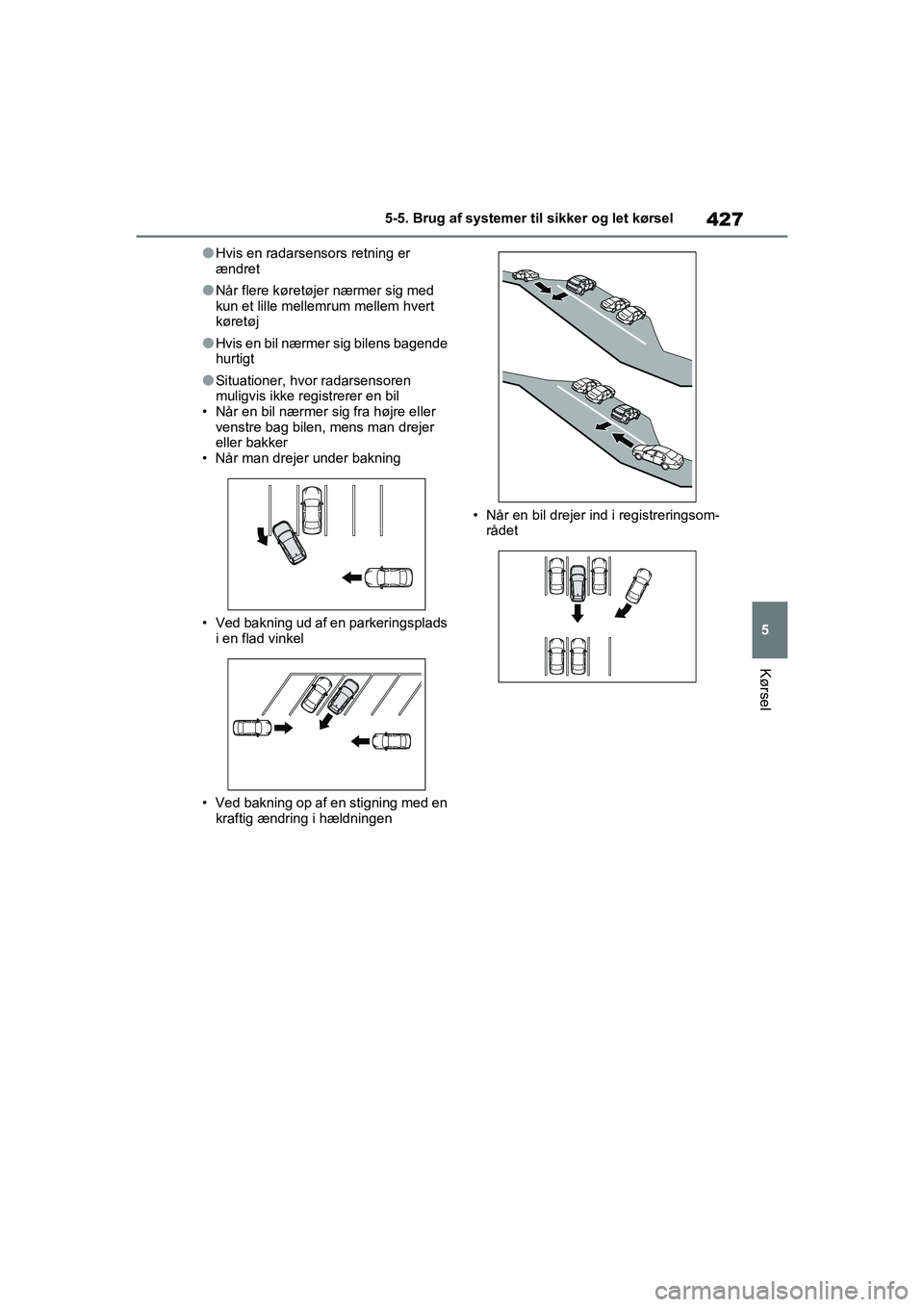

5-5. Brug af systemer til sikker og let kørsel
Kørsel
lHvis en radarsensors retning er
ændret
lNår flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
lHvis en bil nærmer sig bilens bagende
hurtigt
lSituationer, hvor radarsensoren
muligvis ikke registrerer en bil
• Når en bil nærmer sig fra højre eller venstre bag bilen, mens man drejer
eller bakker
• Når man drejer under bakning
• Ved bakning ud af en parkeringsplads i en flad vinkel
• Ved bakning op af en stigning med en kraftig ændring i hældningen • Når en bil drejer ind i registreringsom-
rådet
OM42E06DK.book Page 427 Thursday, February 18, 2021 5:07 PM

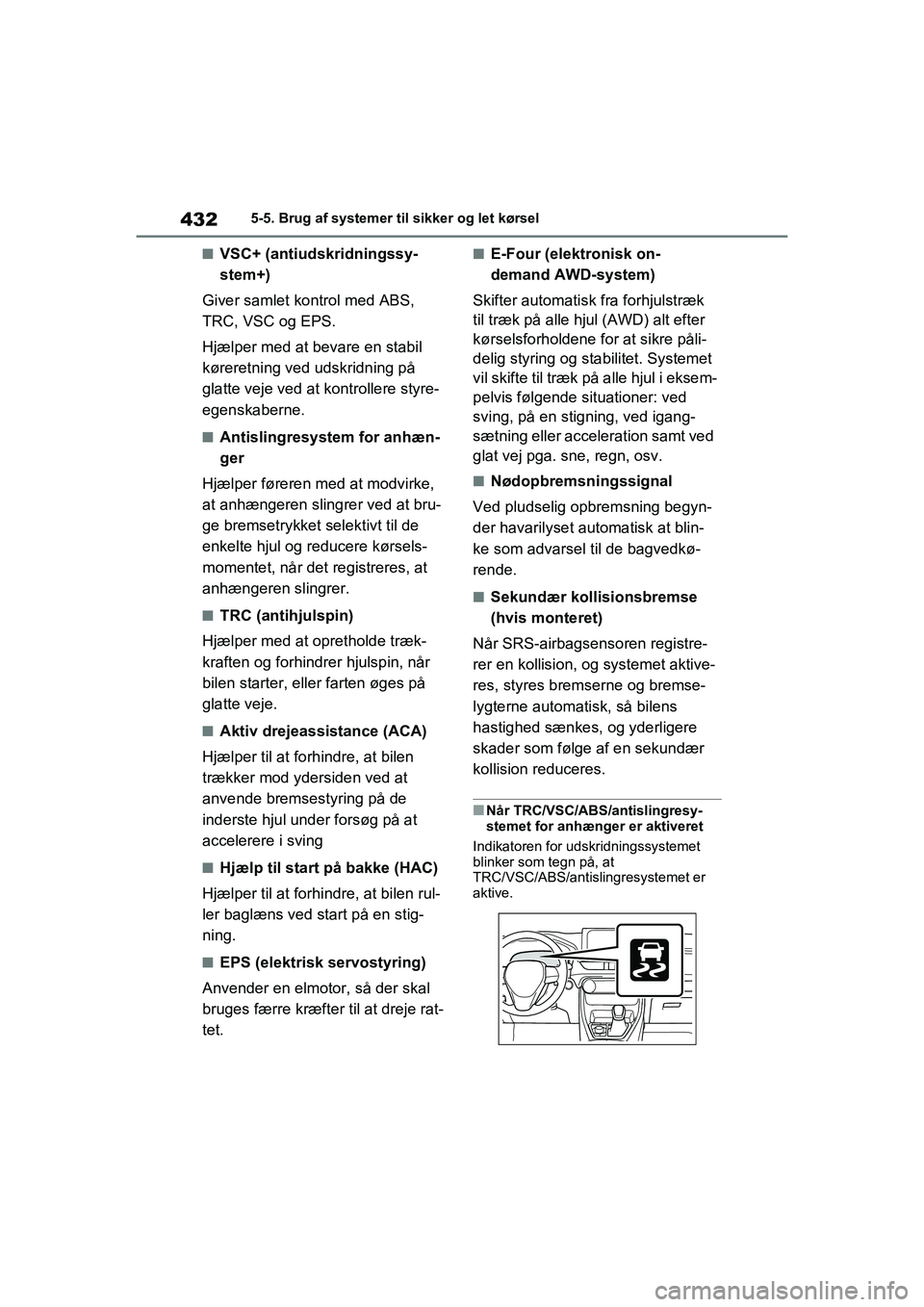

4325-5. Brug af systemer til sikker og let kørsel
nVSC+ (antiudskridningssy-
stem+)
Giver samlet kontrol med ABS,
TRC, VSC og EPS.
Hjælper med at bevare en stabil
køreretning ved udskridning på
glatte veje ved at kontrollere styre-
egenskaberne.
nAntislingresystem for anhæn-
ger
Hjælper føreren med at modvirke,
at anhængeren slingrer ved at bru-
ge bremsetrykket selektivt til de
enkelte hjul og reducere kørsels-
momentet, når det registreres, at
anhængeren slingrer.
nTRC (antihjulspin)
Hjælper med at opretholde træk-
kraften og forhindrer hjulspin, når
bilen starter, eller farten øges på
glatte veje.
nAktiv drejeassistance (ACA)
Hjælper til at forhindre, at bilen
trækker mod ydersiden ved at
anvende bremsestyring på de
inderste hjul under forsøg på at
accelerere i sving
nHjælp til start på bakke (HAC)
Hjælper til at forhindre, at bilen rul-
ler baglæns ved start på en stig-
ning.
nEPS (elektrisk servostyring)
Anvender en elmotor, så der skal
bruges færre kræfter til at dreje rat-
tet.
nE-Four (elektronisk on-
demand AWD-system)
Skifter automatisk fra forhjulstræk
til træk på alle hjul (AWD) alt efter
kørselsforholdene for at sikre påli-
delig styring og st abilitet. Systemet
vil skifte til træk på alle hjul i eksem-
pelvis følgende situationer: ved
sving, på en stigning, ved igang-
sætning eller acceleration samt ved
glat vej pga. sne, regn, osv.
nNødopbremsningssignal
Ved pludselig opbremsning begyn-
der havarilyset automatisk at blin-
ke som advarsel til de bagvedkø-
rende.
nSekundær kollisionsbremse
(hvis monteret)
Når SRS-airbagsensoren registre-
rer en kollision, og systemet aktive-
res, styres bremserne og bremse-
lygterne automatisk, så bilens
hastighed sænkes, og yderligere
skader som følge af en sekundær
kollision reduceres.
nNår TRC/VSC/ABS/antislingresy-
stemet for anhænger er aktiveret
Indikatoren for ud skridningssystemet
blinker som tegn på, at
TRC/VSC/ABS/antislin gresystemet er
aktive.
OM42E06DK.book Page 432 Thursday, February 18, 2021 5:07 PM

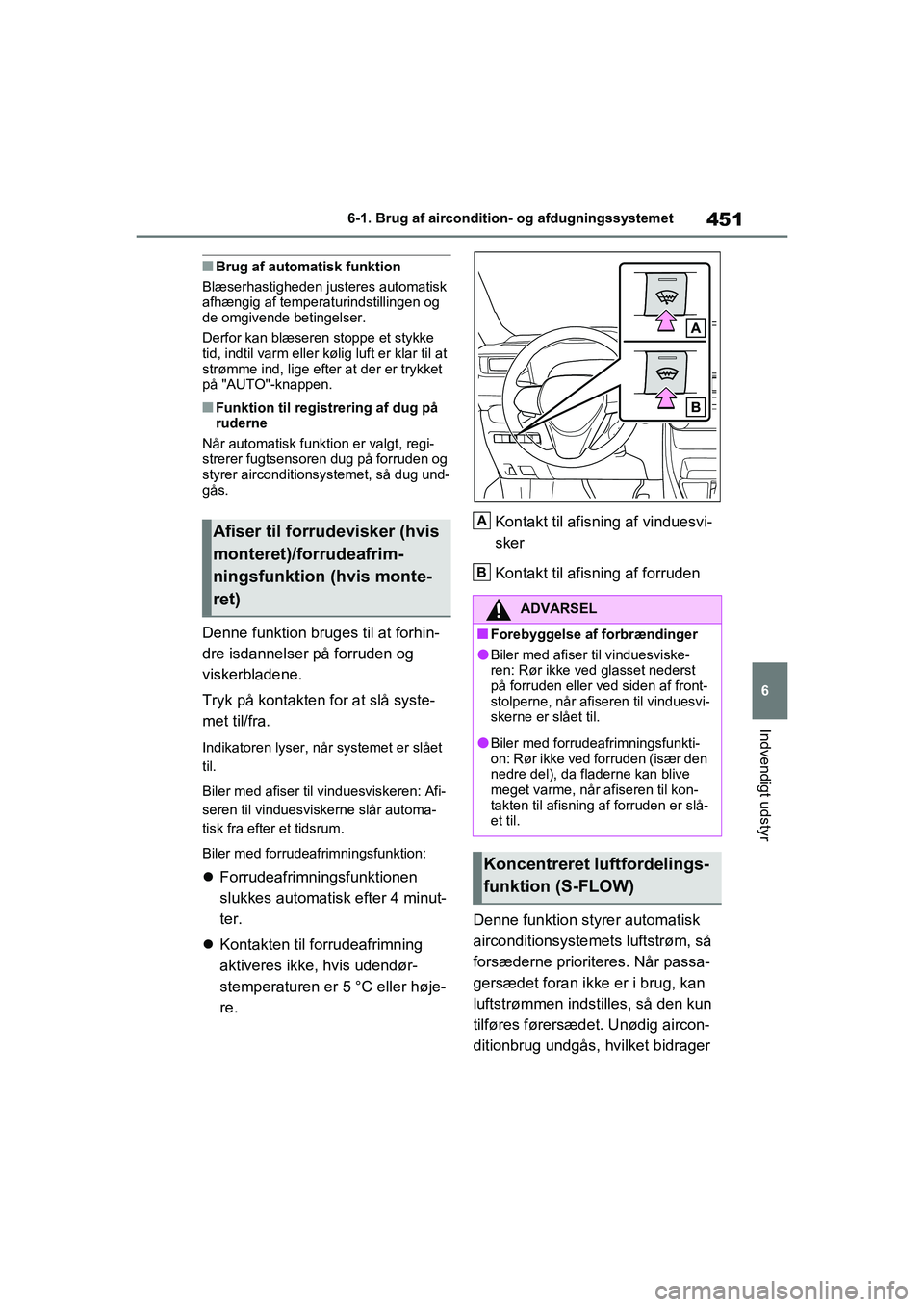

451
6
6-1. Brug af aircondition- og afdugningssystemet
Indvendigt udstyr
nBrug af automatisk funktion
Blæserhastigheden justeres automatisk
afhængig af temperaturindstillingen og
de omgivende betingelser.
Derfor kan blæseren stoppe et stykke
tid, indtil varm eller kølig luft er klar til at
strømme ind, lige efter at der er trykket
på "AUTO"-knappen.
nFunktion til registrering af dug på
ruderne
Når automatisk funktion er valgt, regi-
strerer fugtsensoren dug på forruden og
styrer aircondition systemet, så dug und-
gås.
Denne funktion bruges til at forhin-
dre isdannelser på forruden og
viskerbladene.
Tryk på kontakten for at slå syste-
met til/fra.
Indikatoren lyser, når systemet er slået
til.
Biler med afiser til vinduesviskeren: Afi-
seren til vinduesviskerne slår automa-
tisk fra efter et tidsrum.
Biler med forrudeafrimningsfunktion:
 Forrudeafrimningsfunktionen
slukkes automatisk efter 4 minut-
ter.
 Kontakten til fo rrudeafrimning
aktiveres ikke, hvis udendør-
stemperaturen er 5 °C eller høje-
re. Kontakt til afisning af vinduesvi-
sker
Kontakt til afisning af forruden
Denne funktion styrer automatisk
airconditionsystemets luftstrøm, så
forsæderne prioriteres. Når passa-
gersædet foran ikke er i brug, kan
luftstrømmen indstilles, så den kun
tilføres førersædet. Unødig aircon-
ditionbrug undgås, hvilket bidrager
Afiser til forrudevisker (hvis
monteret)/forrudeafrim-
ningsfunktion (hvis monte-
ret)
ADVARSEL
nForebyggelse af forbrændinger
lBiler med afiser til vinduesviske-
ren: Rør ikke ved glasset nederst
på forruden eller ved siden af front-
stolperne, når afiseren til vinduesvi-
skerne er slået til.
lBiler med forrudeaf rimningsfunkti-
on: Rør ikke ved forruden (især den
nedre del), da fladerne kan blive
meget varme, når afiseren til kon-
takten til afisning af forruden er slå-
et til.
Koncentreret luftfordelings-
funktion (S-FLOW)
A
B
OM42E06DK.book Page 451 Thursday, February 18, 2021 5:07 PM

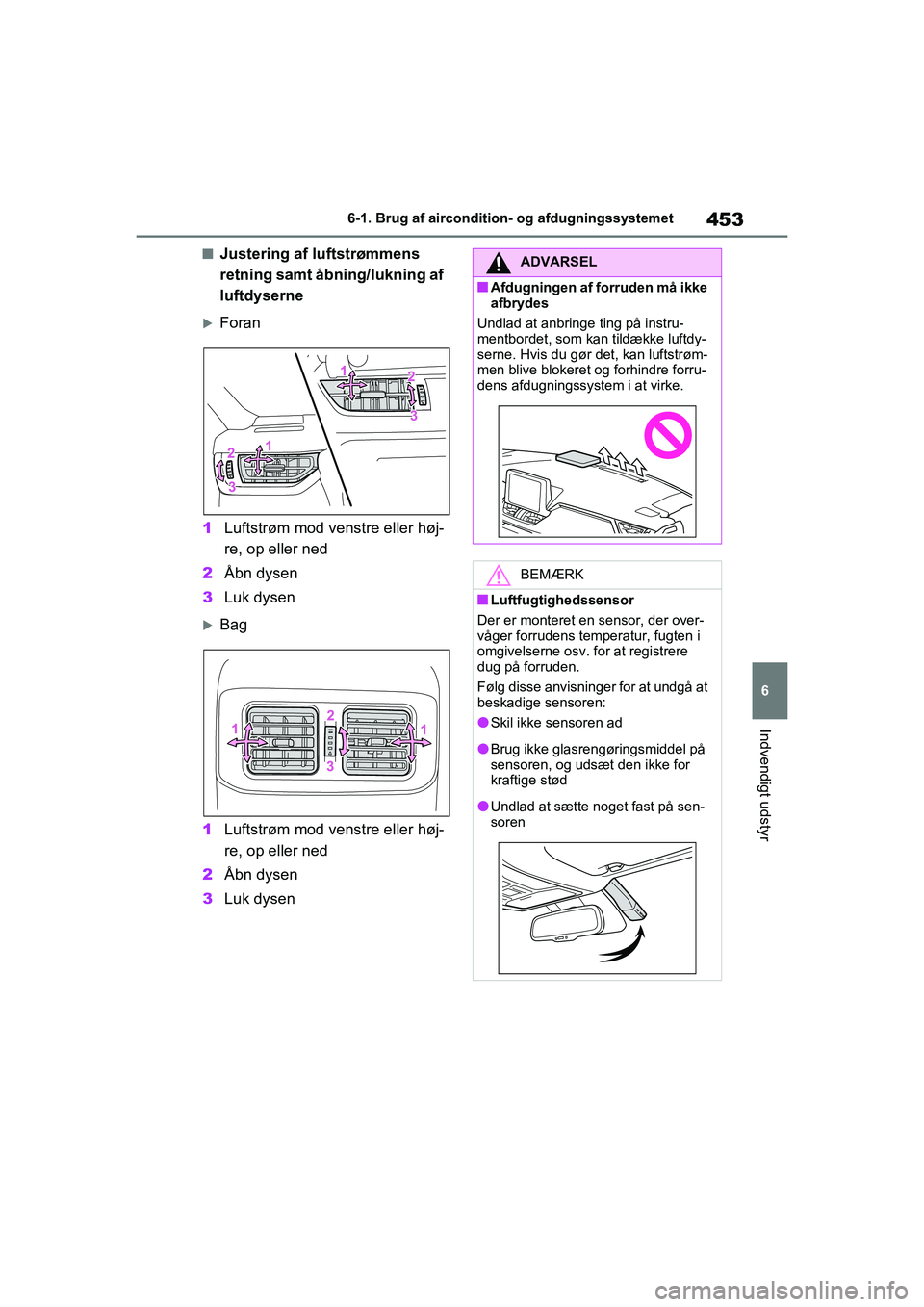

453
6
6-1. Brug af aircondition- og afdugningssystemet
Indvendigt udstyr
nJustering af luftstrømmens
retning samt åbning/lukning af
luftdyserne
Foran
1 Luftstrøm mod venstre eller høj-
re, op eller ned
2 Åbn dysen
3 Luk dysen
Bag
1 Luftstrøm mod venstre eller høj-
re, op eller ned
2 Åbn dysen
3 Luk dysen
ADVARSEL
nAfdugningen af forruden må ikke
afbrydes
Undlad at anbringe ting på instru-
mentbordet, som kan tildække luftdy-
serne. Hvis du gør det, kan luftstrøm-
men blive blokeret og forhindre forru-
dens afdugningssystem i at virke.
BEMÆRK
nLuftfugtighedssensor
Der er monteret en sensor, der over-
våger forrudens temperatur, fugten i
omgivelserne osv. for at registrere
dug på forruden.
Følg disse anvisninger for at undgå at
beskadige sensoren:
lSkil ikke sensoren ad
lBrug ikke glasrengøringsmiddel på
sensoren, og udsæt den ikke for
kraftige stød
lUndlad at sætte noget fast på sen-
soren
OM42E06DK.book Page 453 Thursday, February 18, 2021 5:07 PM

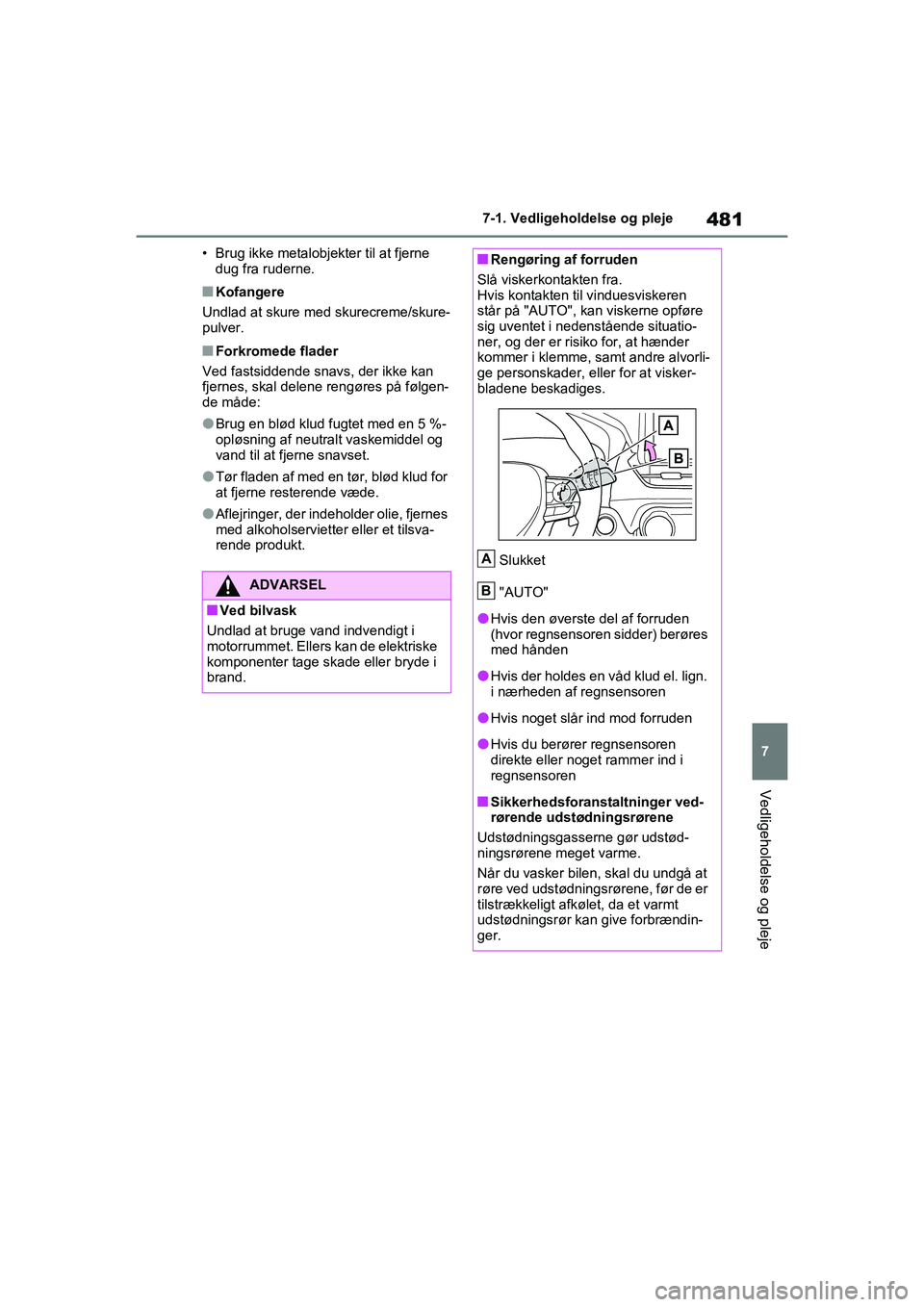

481
7
7-1. Vedligeholdelse og pleje
Vedligeholdelse og pleje
• Brug ikke metalobjek
ter til at fjerne
dug fra ruderne.
nKofangere
Undlad at skure med skurecreme/skure-
pulver.
nForkromede flader
Ved fastsiddende snavs, der ikke kan
fjernes, skal delene rengøres på følgen-
de måde:
lBrug en blød klud fugtet med en 5 %-
opløsning af neutralt vaskemiddel og
vand til at fjerne snavset.
lTør fladen af med en tør, blød klud for
at fjerne resterende væde.
lAflejringer, der indeholder olie, fjernes
med alkoholservietter eller et tilsva-
rende produkt.
ADVARSEL
nVed bilvask
Undlad at bruge vand indvendigt i
motorrummet. Ellers kan de elektriske
komponenter tage skade eller bryde i
brand.
nRengøring af forruden
Slå viskerkontakten fra.
Hvis kontakten til vinduesviskeren
står på "AUTO", kan viskerne opføre
sig uventet i nedenstående situatio-
ner, og der er risiko for, at hænder
kommer i klemme, samt andre alvorli-
ge personskader, eller for at visker-
bladene beskadiges.
Slukket
"AUTO"
lHvis den øverste del af forruden
(hvor regnsensoren sidder) berøres
med hånden
lHvis der holdes en våd klud el. lign.
i nærheden af regnsensoren
lHvis noget slår ind mod forruden
lHvis du berører regnsensoren
direkte eller noget rammer ind i
regnsensoren
nSikkerhedsforanstaltninger ved-
rørende udstødningsrørene
Udstødningsgasserne gør udstød-
ningsrørene meget varme.
Når du vasker bilen, skal du undgå at
røre ved udstødningsrørene, før de er
tilstrækkeligt afkø let, da et varmt
udstødningsrør kan give forbrændin-
ger.
A
B
OM42E06DK.book Page 481 Thursday, February 18, 2021 5:07 PM

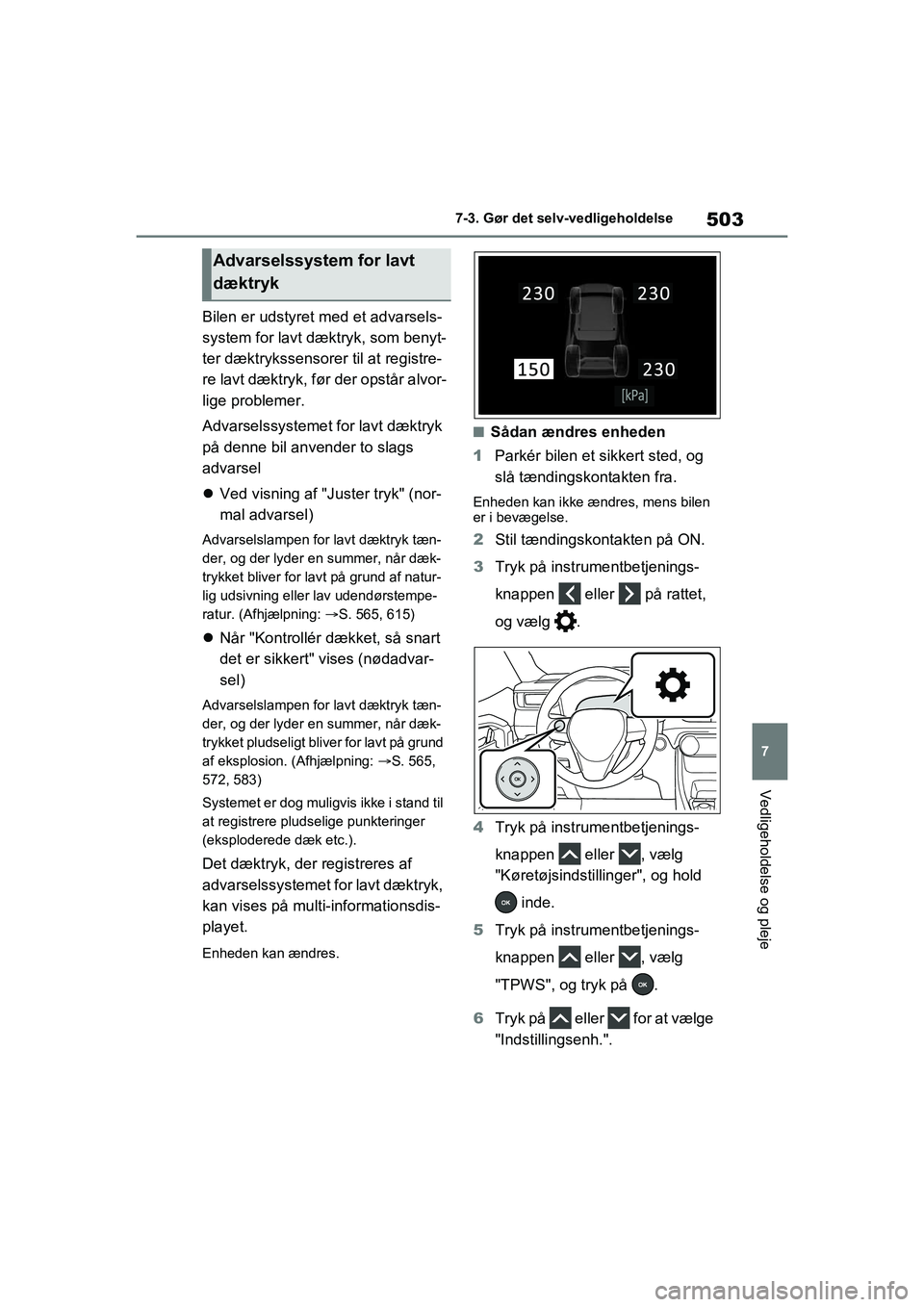

503
7
7-3. Gør det selv-vedligeholdelse
Vedligeholdelse og pleje
Bilen er udstyret med et advarsels-
system for lavt dæktryk, som benyt-
ter dæktrykssensorer til at registre-
re lavt dæktryk, før der opstår alvor-
lige problemer.
Advarselssystemet for lavt dæktryk
på denne bil anvender to slags
advarsel

Ved visning af "Juster tryk" (nor-
mal advarsel)
Advarselslampen for lavt dæktryk tæn-
der, og der lyder en summer, når dæk-
trykket bliver for lavt på grund af natur-
lig udsivning eller lav udendørstempe-
ratur. (Afhjælpning: S. 565, 615)
Når "Kontrollér dækket, så snart
det er sikkert" vises (nødadvar-
sel)
Advarselslampen for lavt dæktryk tæn-
der, og der lyder en summer, når dæk-
trykket pludseligt bliver for lavt på grund
af eksplosion. (Afhjælpning: S. 565,
572, 583)
Systemet er dog muligvis ikke i stand til
at registrere pludselige punkteringer
(eksploderede dæk etc.).
Det dæktryk, der registreres af
advarselssystemet for lavt dæktryk,
kan vises på multi-informationsdis-
playet.
Enheden kan ændres.
nSådan ændres enheden
1 Parkér bilen et sikkert sted, og
slå tændingskontakten fra.
Enheden kan ikke ændres, mens bilen
er i bevægelse.
2Stil tændingskontakten på ON.
3 Tryk på instrumentbetjenings-
knappen eller på rattet,
og vælg .
4 Tryk på instrumentbetjenings-
knappen eller , vælg
"Køretøjsindstillinger", og hold
inde.
5 Tryk på instrumentbetjenings-
knappen eller , vælg
"TPWS", og tryk på .
6 Tryk på eller for at vælge
"Indstillingsenh.".
Advarselssystem for lavt
dæktryk
OM42E06DK.book Page 503 Thursday, February 18, 2021 5:07 PM
