sensor TOYOTA RAV4 PHEV 2021 Brugsanvisning (in Danish)

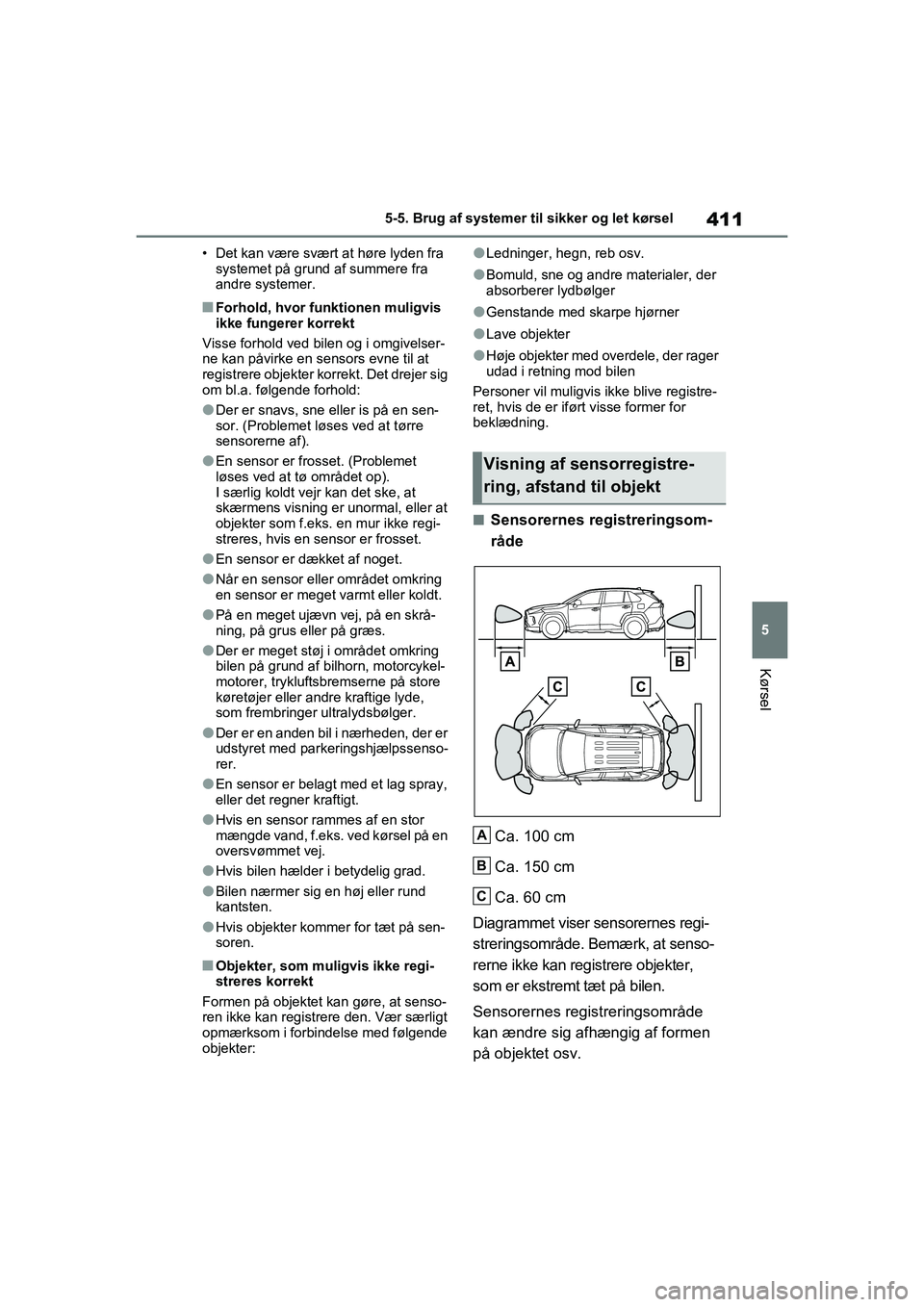

411
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
• Det kan være svært at høre lyden fra
systemet på grund af summere fra
andre systemer.
nForhold, hvor funktionen muligvis
ikke fungerer korrekt
Visse forhold ved bilen og i omgivelser-
ne kan påvirke en sensors evne til at
registrere objekter korrekt. Det drejer sig
om bl.a. følgende forhold:
lDer er snavs, sne eller is på en sen-
sor. (Problemet lø ses ved at tørre
sensorerne af).
lEn sensor er frosset. (Problemet
løses ved at tø området op).
I særlig koldt vejr kan det ske, at
skærmens visning er unormal, eller at
objekter som f.eks. en mur ikke regi-
streres, hvis en sensor er frosset.
lEn sensor er dækket af noget.
lNår en sensor eller området omkring
en sensor er meget varmt eller koldt.
lPå en meget ujævn vej, på en skrå-
ning, på grus eller på græs.
lDer er meget støj i området omkring
bilen på grund af bilhorn, motorcykel-
motorer, trykluftsbremserne på store
køretøjer eller andre kraftige lyde,
som frembringer ultralydsbølger.
lDer er en anden bil i nærheden, der er
udstyret med parkeringshjælpssenso-
rer.
lEn sensor er belagt med et lag spray,
eller det regner kraftigt.
lHvis en sensor rammes af en stor
mængde vand, f.eks. ve d kørsel på en
oversvømmet vej.
lHvis bilen hælder i betydelig grad.
lBilen nærmer sig en høj eller rund
kantsten.
lHvis objekter kommer for tæt på sen-
soren.
nObjekter, som muligvis ikke regi-
streres korrekt
Formen på objektet kan gøre, at senso-
ren ikke kan registrere den. Vær særligt
opmærksom i forbindelse med følgende
objekter:
lLedninger, hegn, reb osv.
lBomuld, sne og andre materialer, der
absorberer lydbølger
lGenstande med skarpe hjørner
lLave objekter
lHøje objekter med overdele, der rager
udad i retning mod bilen
Personer vil muligvis ikke blive registre-
ret, hvis de er iført visse former for
beklædning.
nSensorernes registreringsom-
råde
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Diagrammet viser sensorernes regi-
streringsområde. Bemærk, at senso-
rerne ikke kan registrere objekter,
som er ekstremt tæt på bilen.
Sensorernes registreringsområde
kan ændre sig afhængig af formen
på objektet osv.
Visning af sensorregistre-
ring, afstand til objekt
A
B
C
OM42E06DK.book Page 411 Thursday, February 18, 2021 5:07 PM

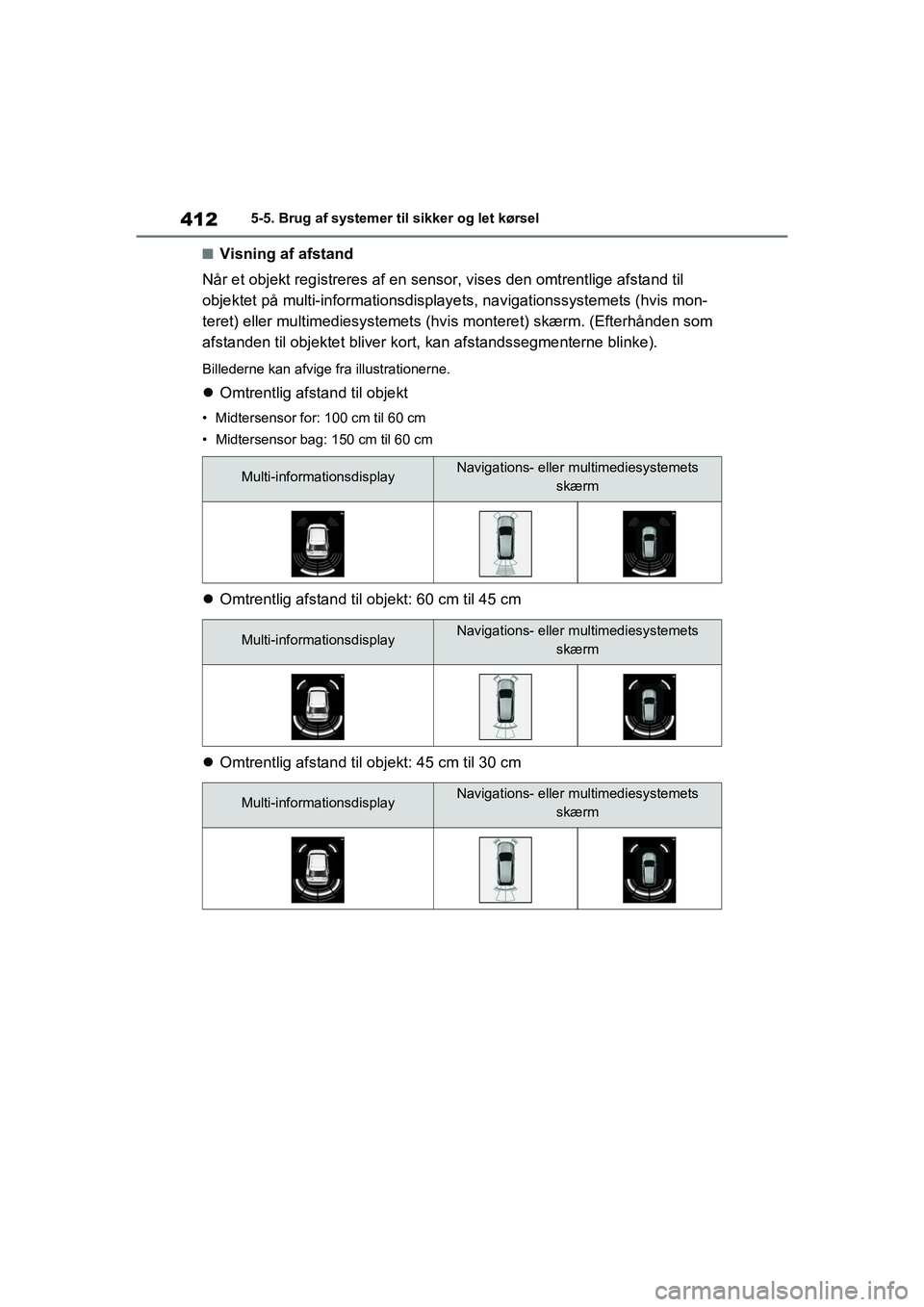

4125-5. Brug af systemer til sikker og let kørsel
nVisning af afstand
Når et objekt registreres af en sensor , vises den omtrentlige afstand til
objektet på multi-informationsdisplaye ts, navigationssystemets (hvis mon-
teret) eller multimediesystemets (hvis monteret) skærm. (Efterhånden som
afstanden til objektet bliver kort, kan afstandssegmenterne blinke).
Billederne kan afvige fra illustrationerne.
 Omtrentlig afstand til objekt
• Midtersensor for: 100 cm til 60 cm
• Midtersensor bag: 150 cm til 60 cm
Omtrentlig afstand til objekt: 60 cm til 45 cm
 Omtrentlig afstand til objekt: 45 cm til 30 cm
Multi-informationsdisplayNavigations- eller multimediesystemets
skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
Multi-informationsdisplayNavigations- eller multimediesystemets skærm
OM42E06DK.book Page 412 Thursday, February 18, 2021 5:07 PM

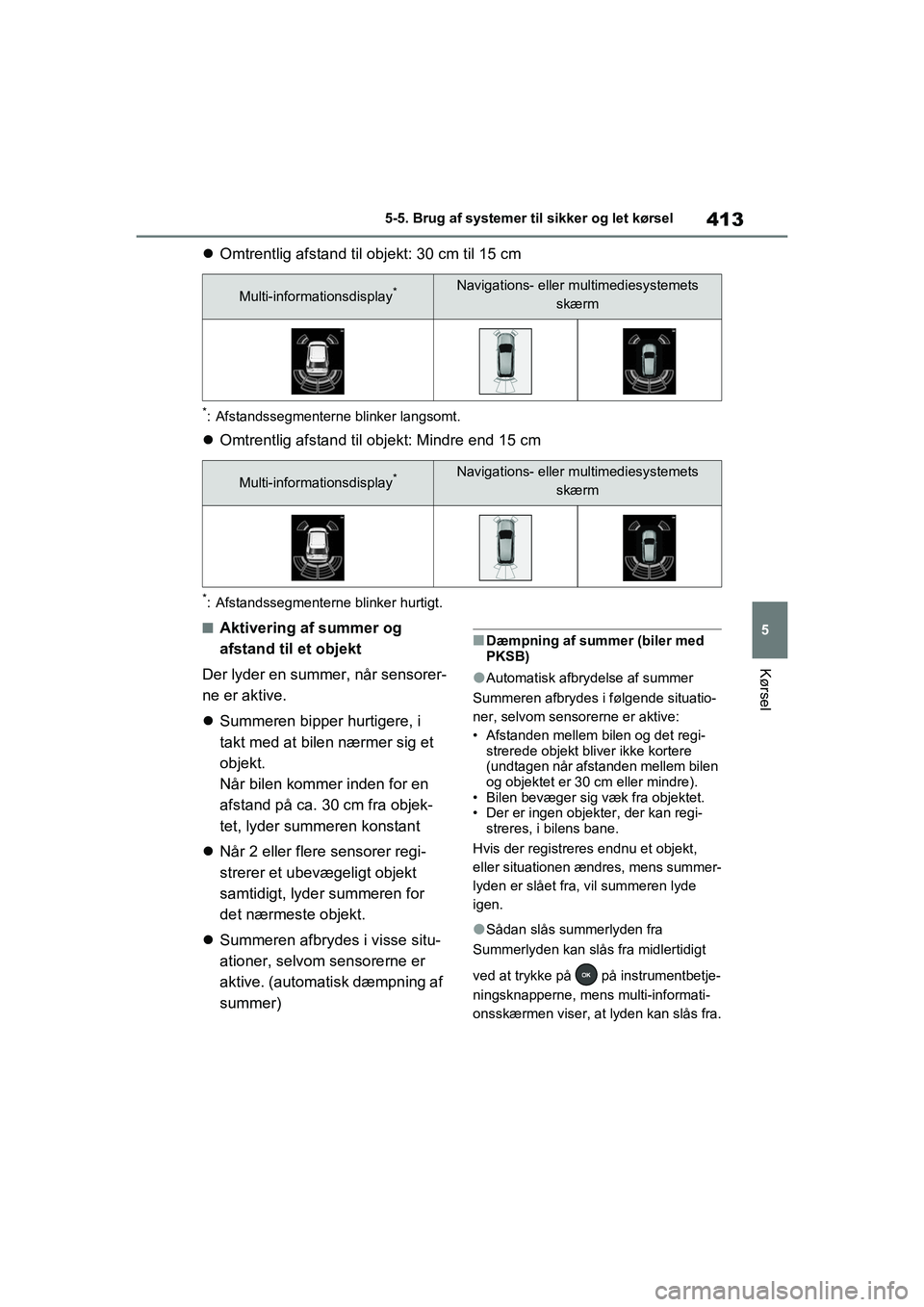

413
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel

Omtrentlig afstand til objekt: 30 cm til 15 cm
*: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm
*: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når sensorer-
ne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt.
Når bilen kommer inden for en
afstand på ca. 30 cm fra objek-
tet, lyder summeren konstant
 Når 2 eller flere sensorer regi-
strerer et ubevægeligt objekt
samtidigt, lyder summeren for
det nærmeste objekt.
 Summeren afbrydes i visse situ-
ationer, selvom sensorerne er
aktive. (automatisk dæmpning af
summer)nDæmpning af summer (biler med
PKSB)
lAutomatisk afbryd else af summer
Summeren afbrydes i følgende situatio-
ner, selvom sensorerne er aktive:
• Afstanden mellem bilen og det regi- strerede objekt bliver ikke kortere
(undtagen når afstanden mellem bilen
og objektet er 30 cm eller mindre).
• Bilen bevæger sig væk fra objektet.
• Der er ingen objekter, der kan regi-
streres, i bilens bane.
Hvis der registreres endnu et objekt,
eller situationen ændres, mens summer-
lyden er slået fra, vil summeren lyde
igen.
lSådan slås summerlyden fra
Summerlyden kan slås fra midlertidigt
ved at trykke på på instrumentbetje-
ningsknapperne, mens multi-informati-
onsskærmen viser, at lyden kan slås fra.
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
Multi-informationsdisplay*Navigations- eller multimediesystemets skærm
OM42E06DK.book Page 413 Thursday, February 18, 2021 5:07 PM

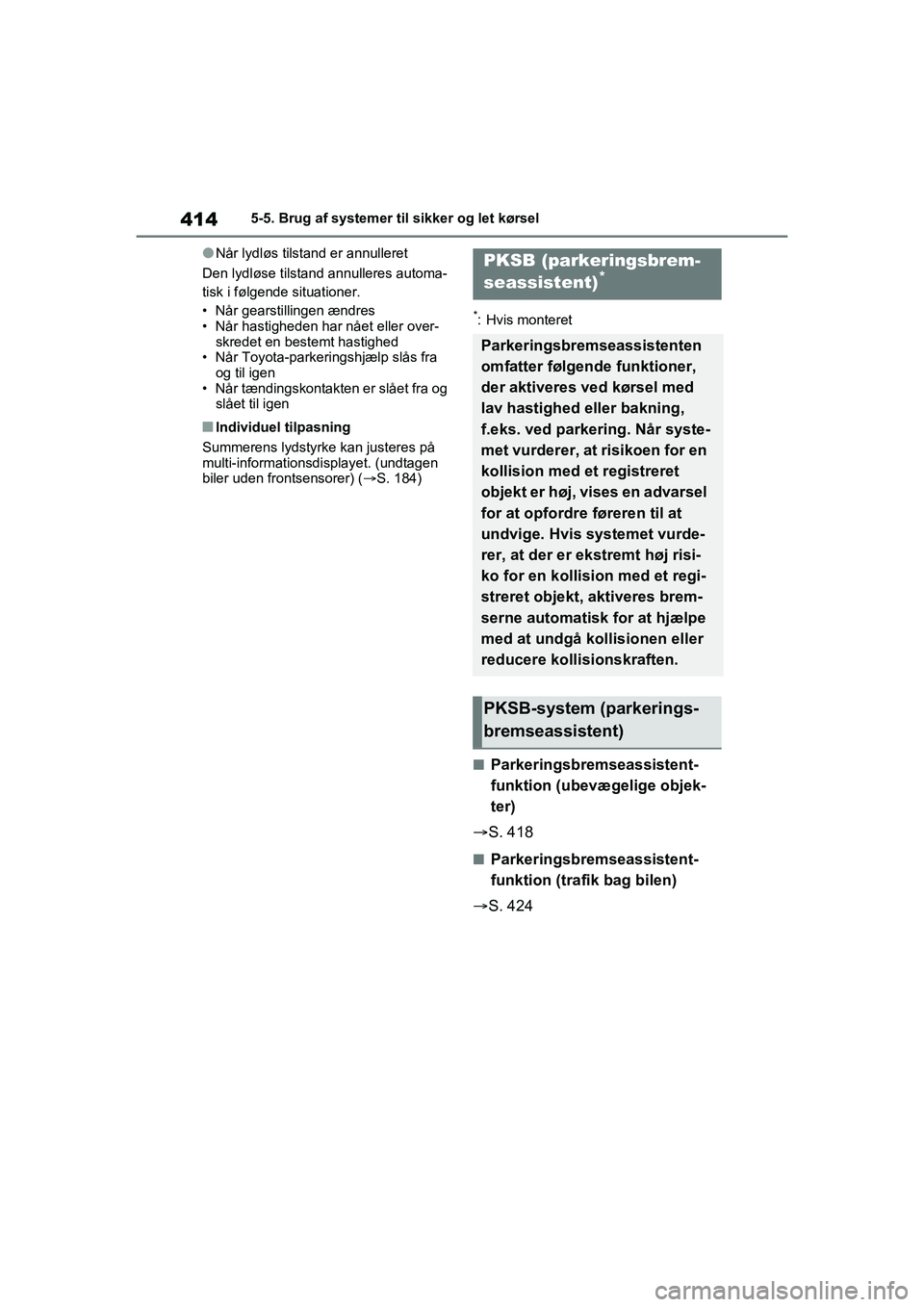

4145-5. Brug af systemer til sikker og let kørsel
lNår lydløs tilstand er annulleret
Den lydløse tilstand annulleres automa-
tisk i følgende situationer.
• Når gearstillingen ændres
• Når hastigheden har nået eller over- skredet en bestemt hastighed
• Når Toyota-parkeringshjælp slås fra og til igen
• Når tændingskontakten er slået fra og slået til igen
nIndividuel tilpasning
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. (undtagen
biler uden frontsensorer) ( S. 184)
*: Hvis monteret
nParkeringsbremseassistent-
funktion (ubevægelige objek-
ter)
 S. 418
nParkeringsbremseassistent-
funktion (trafik bag bilen)
 S. 424
PKSB (parkeringsbrem-
seassistent)*
Parkeringsbremseassistenten
omfatter følgende funktioner,
der aktiveres ved kørsel med
lav hastighed eller bakning,
f.eks. ved parkering. Når syste-
met vurderer, at risikoen for en
kollision med et registreret
objekt er høj, vises en advarsel
for at opfordre føreren til at
undvige. Hvis systemet vurde-
rer, at der er ek stremt høj risi-
ko for en kollision med et regi-
streret objekt, aktiveres brem-
serne automatisk for at hjælpe
med at undgå kollisionen eller
reducere kollisionskraften.
PKSB-system (parkerings-
bremseassistent)
OM42E06DK.book Page 414 Thursday, February 18, 2021 5:07 PM

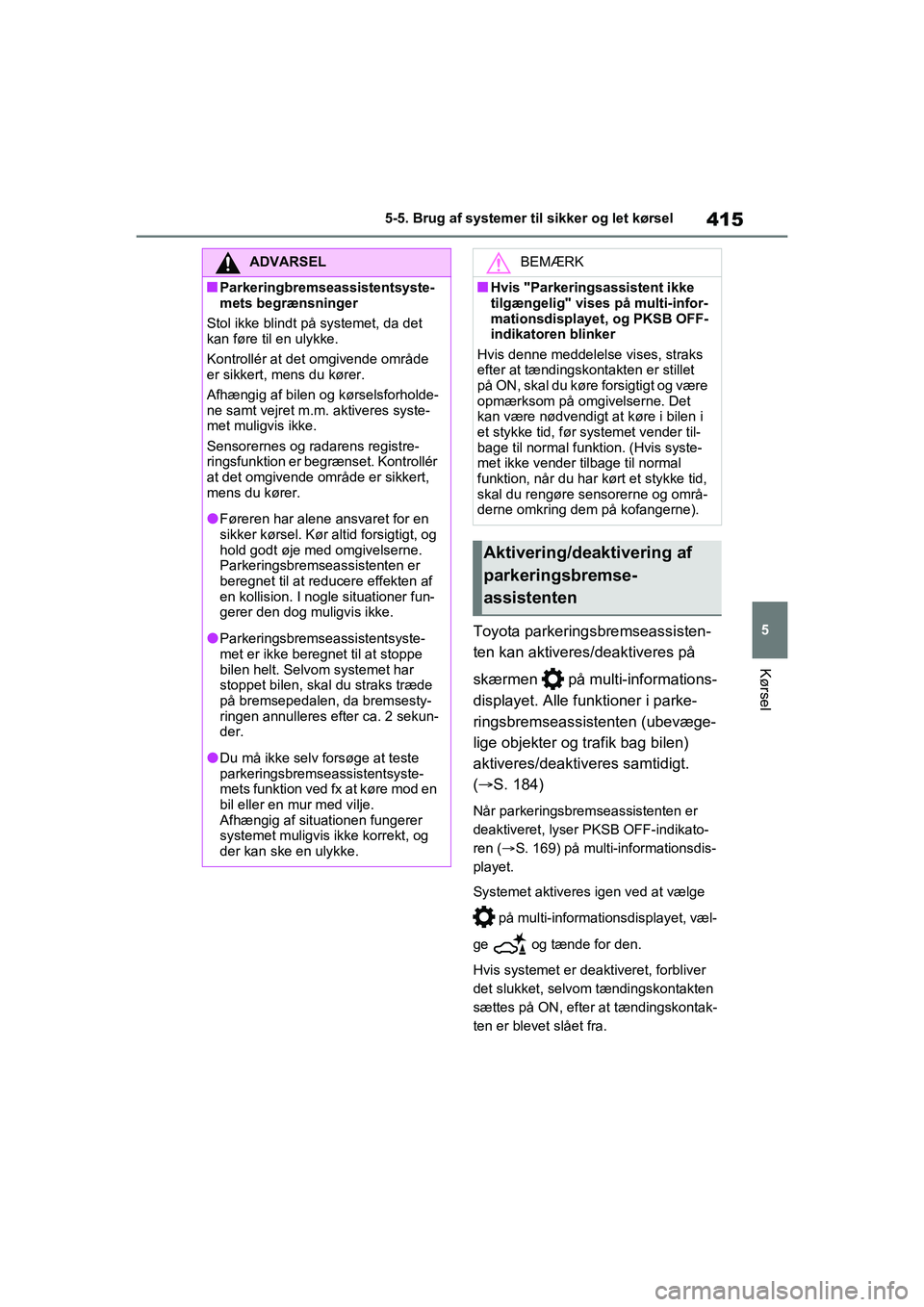

415
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
Toyota parkeringsbremseassisten-
ten kan aktiveres/
deaktiveres på
skærmen på multi-informations-
displayet. Alle funktioner i parke-
ringsbremseassistenten (ubevæge-
lige objekter og trafik bag bilen)
aktiveres/deaktiveres samtidigt.
(  S. 184)
Når parkeringsbremseassistenten er
deaktiveret, lyse r PKSB OFF-indikato-
ren ( S. 169) på multi-informationsdis-
playet.
Systemet aktiveres igen ved at vælge
på multi-informationsdisplayet, væl-
ge og tænde for den.
Hvis systemet er deaktiveret, forbliver
det slukket, selvom tændingskontakten
sættes på ON, efte r at tændingskontak-
ten er blevet slået fra.
ADVARSEL
nParkeringbremseassistentsyste-
mets begrænsninger
Stol ikke blindt på systemet, da det
kan føre til en ulykke.
Kontrollér at det omgivende område
er sikkert, mens du kører.
Afhængig af bilen og kørselsforholde-
ne samt vejret m.m. aktiveres syste-
met muligvis ikke.
Sensorernes og radarens registre-
ringsfunktion er begrænset. Kontrollér
at det omgivende område er sikkert,
mens du kører.
lFøreren har alene ansvaret for en
sikker kørsel. Kør altid forsigtigt, og
hold godt øje med omgivelserne.
Parkeringsbremseassistenten er
beregnet til at r educere effekten af
en kollision. I nogle situationer fun-
gerer den dog muligvis ikke.
lParkeringsbremseassistentsyste-
met er ikke beregnet til at stoppe
bilen helt. Selvom systemet har
stoppet bilen, skal du straks træde
på bremsepedalen, da bremsesty-
ringen annulleres efter ca. 2 sekun-
der.
lDu må ikke selv forsøge at teste
parkeringsbremseassistentsyste-
mets funktion ved fx at køre mod en
bil eller en mur med vilje.
Afhængig af situationen fungerer
systemet muligvis ikke korrekt, og
der kan ske en ulykke.
BEMÆRK
nHvis "Parkeringsassistent ikke
tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
Hvis denne meddelelse vises, straks
efter at tændingskontakten er stillet
på ON, skal du køre forsigtigt og være
opmærksom på omgivelserne. Det
kan være nødvendigt at køre i bilen i
et stykke tid, før systemet vender til-
bage til normal funktion. (Hvis syste-
met ikke vender tilbage til normal
funktion, når du har kørt et stykke tid,
skal du rengøre sensorerne og områ-
derne omkring dem på kofangerne).
Aktivering/deaktivering af
parkeringsbremse-
assistenten
OM42E06DK.book Page 415 Thursday, February 18, 2021 5:07 PM

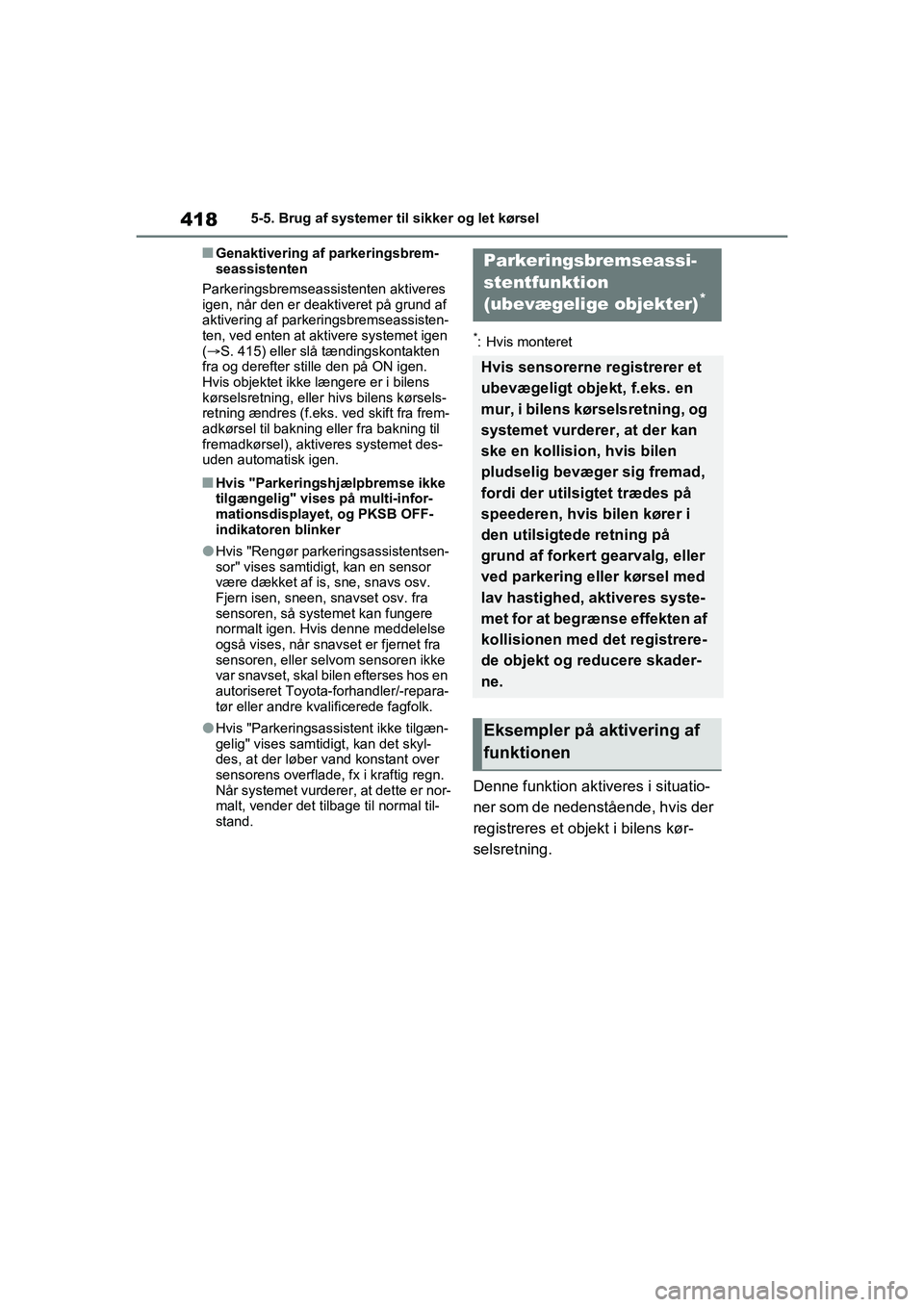

4185-5. Brug af systemer til sikker og let kørsel
nGenaktivering af parkeringsbrem-
seassistenten
Parkeringsbremseassistenten aktiveres
igen, når den er deaktiveret på grund af
aktivering af parkeringsbremseassisten-
ten, ved enten at aktivere systemet igen
(S. 415) eller slå tændingskontakten
fra og derefter stille den på ON igen.
Hvis objektet ikke længere er i bilens
kørselsretning, eller hivs bilens kørsels-
retning ændres (f.eks. ved skift fra frem-
adkørsel til bakning eller fra bakning til
fremadkørsel), aktiveres systemet des-
uden automatisk igen.
nHvis "Parkeringshjælpbremse ikke
tilgængelig" vises på multi-infor-
mationsdisplayet, og PKSB OFF-
indikatoren blinker
lHvis "Rengør parkeringsassistentsen-
sor" vises samtidigt, kan en sensor
være dækket af is, sne, snavs osv.
Fjern isen, sneen, snavset osv. fra
sensoren, så system et kan fungere
normalt igen. Hvis denne meddelelse
også vises, når snavset er fjernet fra
sensoren, eller selvom sensoren ikke
var snavset, skal bile n efterses hos en
autoriseret Toyota-forhandler/-repara-
tør eller andre kvalificerede fagfolk.
lHvis "Parkeringsassi stent ikke tilgæn-
gelig" vises samtid igt, kan det skyl-
des, at der løber vand konstant over
sensorens overflade, fx i kraftig regn.
Når systemet vurderer, at dette er nor-
malt, vender det tilbage til normal til-
stand.
*: Hvis monteret
Denne funktion aktiveres i situatio-
ner som de nedenstående, hvis der
registreres et objekt i bilens kør-
selsretning.
Parkeringsbremseassi-
stentfunktion
(ubevægelige objekter)
*
Hvis sensorerne registrerer et
ubevægeligt objek t, f.eks. en
mur, i bilens kørselsretning, og
systemet vurderer, at der kan
ske en kollision, hvis bilen
pludselig bevæger sig fremad,
fordi der utilsigtet trædes på
speederen, hvis bilen kører i
den utilsigtede retning på
grund af forkert gearvalg, eller
ved parkering eller kørsel med
lav hastighed, aktiveres syste-
met for at begrænse effekten af
kollisionen med det registrere-
de objekt og reducere skader-
ne.
Eksempler på aktivering af
funktionen
OM42E06DK.book Page 418 Thursday, February 18, 2021 5:07 PM

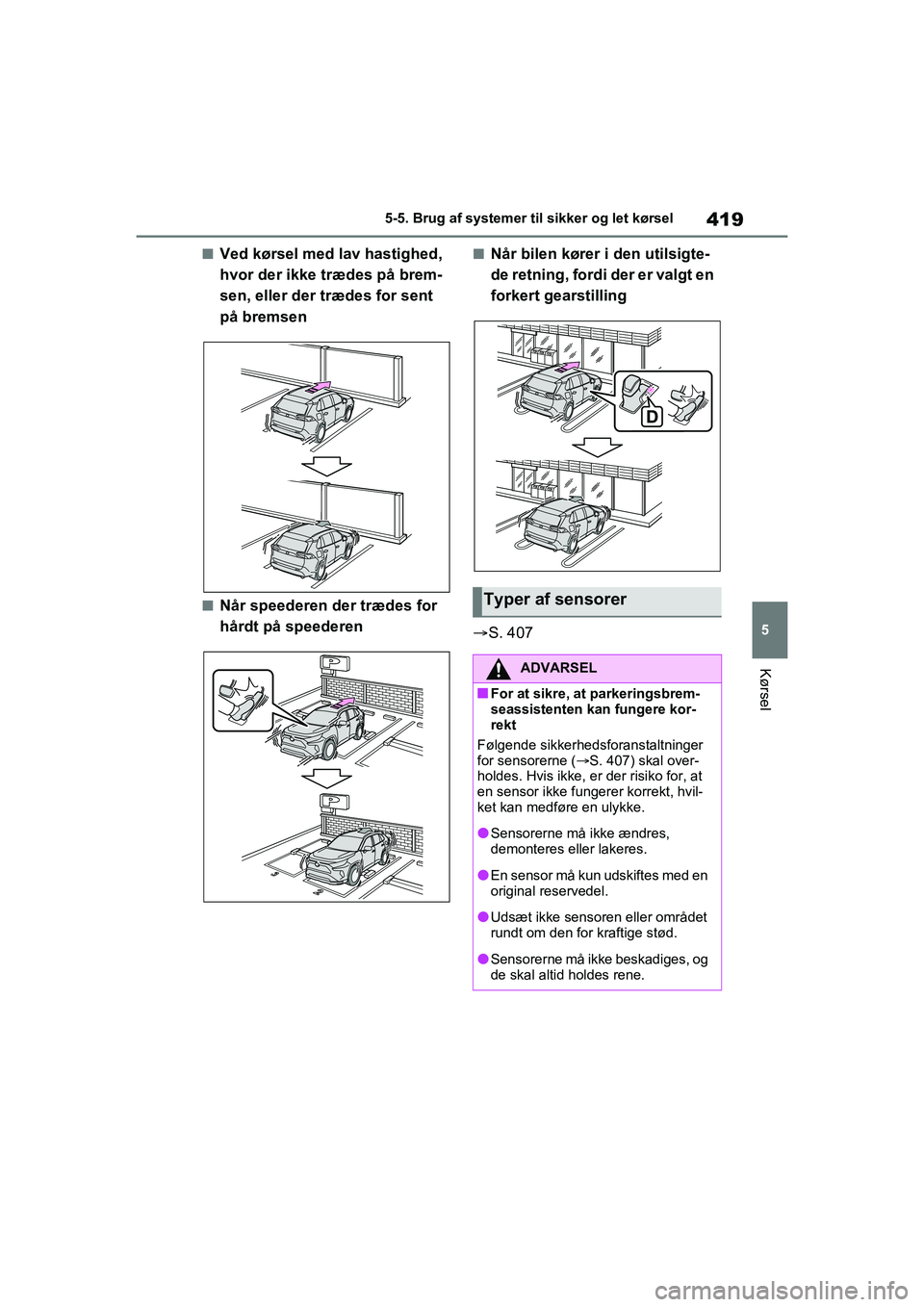

419
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
nVed kørsel med lav hastighed,
hvor der ikke trædes på brem-
sen, eller der trædes for sent
på bremsen
nNår speederen der trædes for
hårdt på speederen
nNår bilen kører i den utilsigte-
de retning, fordi der er valgt en
forkert gearstilling
 S. 407
Typer af sensorer
ADVARSEL
nFor at sikre, at parkeringsbrem-
seassistenten kan fungere kor-
rekt
Følgende sikkerhedsforanstaltninger
for sensorerne ( S. 407) skal over-
holdes. Hvis ikke, er der risiko for, at
en sensor ikke fungerer korrekt, hvil-
ket kan medføre en ulykke.
lSensorerne må ikke ændres,
demonteres eller lakeres.
lEn sensor må kun udskiftes med en
original reservedel.
lUdsæt ikke sensoren eller området
rundt om den for kraftige stød.
lSensorerne må ikke beskadiges, og
de skal altid holdes rene.
OM42E06DK.book Page 419 Thursday, February 18, 2021 5:07 PM

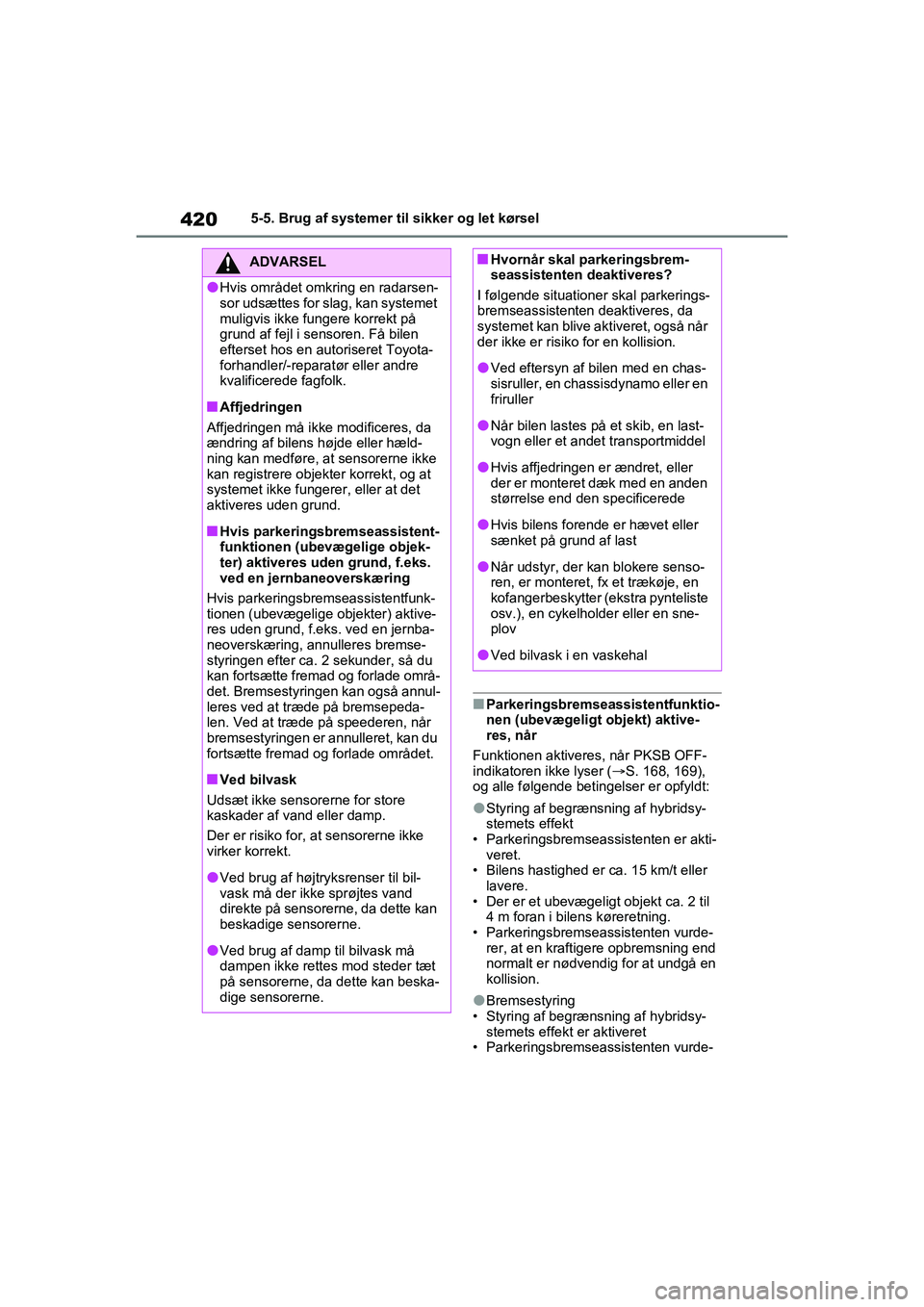

4205-5. Brug af systemer til sikker og let kørsel
nParkeringsbremseassistentfunktio-
nen (ubevægeligt objekt) aktive-
res, når
Funktionen aktiveres, når PKSB OFF-
indikatoren ikke lyser ( S. 168, 169),
og alle følgende betingelser er opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er akti- veret.
• Bilens hastighed er ca. 15 km/t eller
lavere.
• Der er et ubevægeligt objekt ca. 2 til 4 m foran i bilens køreretning.
• Parkeringsbremseassistenten vurde- rer, at en kraftigere opbremsning end
normalt er nødvendig for at undgå en
kollision.
lBremsestyring
• Styring af begrænsning af hybridsy- stemets effekt er aktiveret
• Parkeringsbremseassistenten vurde-
ADVARSEL
lHvis området omkring en radarsen-
sor udsættes for slag, kan systemet
muligvis ikke fungere korrekt på
grund af fejl i sensoren. Få bilen
efterset hos en autoriseret Toyota-
forhandler/-reparatør eller andre
kvalificerede fagfolk.
nAffjedringen
Affjedringen må ikke modificeres, da
ændring af bilens højde eller hæld-
ning kan medføre, at sensorerne ikke
kan registrere objekt er korrekt, og at
systemet ikke fungerer, eller at det
aktiveres uden grund.
nHvis parkeringsbremseassistent-
funktionen (ubevægelige objek-
ter) aktiveres uden grund, f.eks.
ved en jernbaneoverskæring
Hvis parkeringsbremseassistentfunk-
tionen (ubevægelige objekter) aktive-
res uden grund, f.eks. ved en jernba-
neoverskæring, annulleres bremse-
styringen efter ca. 2 sekunder, så du
kan fortsætte fremad og forlade områ-
det. Bremsestyringen kan også annul-
leres ved at træde på bremsepeda-
len. Ved at træde på speederen, når
bremsestyringen er annulleret, kan du
fortsætte fremad og forlade området.
nVed bilvask
Udsæt ikke sensorerne for store
kaskader af vand eller damp.
Der er risiko for, at sensorerne ikke
virker korrekt.
lVed brug af højtryksrenser til bil-
vask må der ikke sprøjtes vand
direkte på sensorerne, da dette kan
beskadige sensorerne.
lVed brug af damp til bilvask må
dampen ikke rettes mod steder tæt
på sensorerne, da dette kan beska-
dige sensorerne.
nHvornår skal parkeringsbrem-
seassistenten deaktiveres?
I følgende situationer skal parkerings-
bremseassistenten deaktiveres, da
systemet kan blive ak tiveret, også når
der ikke er risiko for en kollision.
lVed eftersyn af bilen med en chas-
sisruller, en chassisdynamo eller en
friruller
lNår bilen lastes på et skib, en last-
vogn eller et andet transportmiddel
lHvis affjedringen er ændret, eller
der er monteret dæk med en anden
størrelse end den specificerede
lHvis bilens forende er hævet eller
sænket på grund af last
lNår udstyr, der kan blokere senso-
ren, er monteret, fx et trækøje, en
kofangerbeskytter (e kstra pynteliste
osv.), en cykelholder eller en sne-
plov
lVed bilvask i en vaskehal
OM42E06DK.book Page 420 Thursday, February 18, 2021 5:07 PM

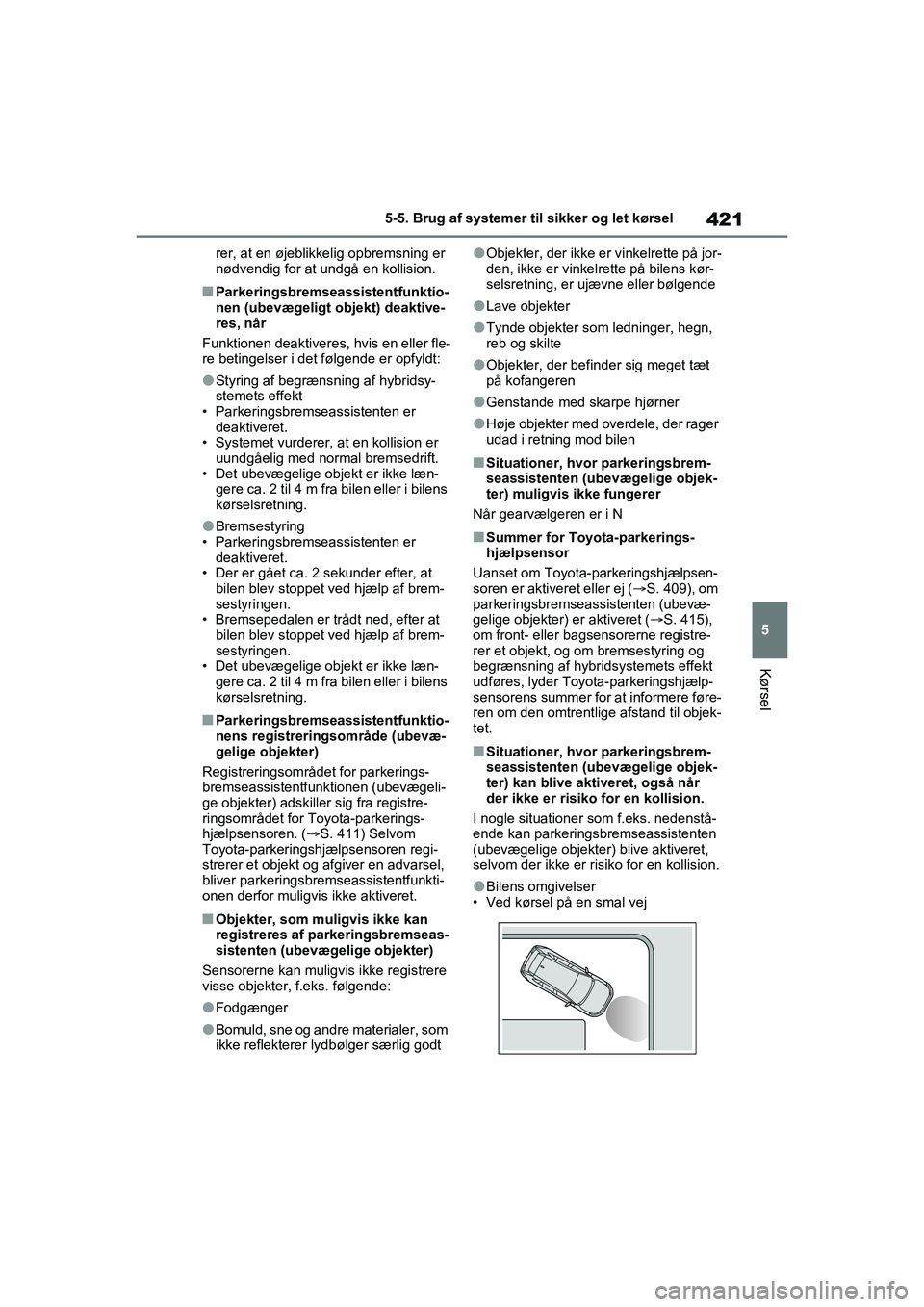

421
5
5-5. Brug af systemer til sikker og let kørsel
Kørsel
rer, at en øjeblikkelig opbremsning er
nødvendig for at undgå en kollision.
nParkeringsbremseassistentfunktio-
nen (ubevægeligt objekt) deaktive-
res, når
Funktionen deaktiveres, hvis en eller fle-
re betingelser i det følgende er opfyldt:
lStyring af begrænsning af hybridsy-
stemets effekt
• Parkeringsbremseassistenten er deaktiveret.
• Systemet vurderer, at en kollision er
uundgåelig med normal bremsedrift.
• Det ubevægelige objekt er ikke læn- gere ca. 2 til 4 m fra bilen eller i bilens
kørselsretning.
lBremsestyring
• Parkeringsbremseassistenten er deaktiveret.
• Der er gået ca. 2 sekunder efter, at
bilen blev stoppet ved hjælp af brem-
sestyringen.
• Bremsepedalen er trådt ned, efter at
bilen blev stoppet ved hjælp af brem-
sestyringen.
• Det ubevægelige objekt er ikke læn-
gere ca. 2 til 4 m fra bilen eller i bilens
kørselsretning.
nParkeringsbremseassistentfunktio-
nens registreringsområde (ubevæ-
gelige objekter)
Registreringsområdet for parkerings-
bremseassistentfunktionen (ubevægeli-
ge objekter) adskiller sig fra registre-
ringsområdet for Toyota-parkerings-
hjælpsensoren. ( S. 411) Selvom
Toyota-parkeringshjælpsensoren regi-
strerer et objekt og afgiver en advarsel,
bliver parkeringsbremseassistentfunkti-
onen derfor muligvis ikke aktiveret.
nObjekter, som muligvis ikke kan
registreres af parkeringsbremseas-
sistenten (ubevægelige objekter)
Sensorerne kan muligvis ikke registrere
visse objekter, f.eks. følgende:
lFodgænger
lBomuld, sne og andre materialer, som
ikke reflekterer lydbølger særlig godt
lObjekter, der ikke er vinkelrette på jor-
den, ikke er vinkelrette på bilens kør-
selsretning, er ujævne eller bølgende
lLave objekter
lTynde objekter som ledninger, hegn,
reb og skilte
lObjekter, der befinder sig meget tæt
på kofangeren
lGenstande med skarpe hjørner
lHøje objekter med overdele, der rager
udad i retning mod bilen
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) muligvis ikke fungerer
Når gearvælgeren er i N
nSummer for Toyota-parkerings-
hjælpsensor
Uanset om Toyota-parkeringshjælpsen-
soren er aktiveret eller ej ( S. 409), om
parkeringsbremseassistenten (ubevæ-
gelige objekter) er aktiveret (S. 415),
om front- eller bagsensorerne registre-
rer et objekt, og om bremsestyring og
begrænsning af hybr idsystemets effekt
udføres, lyder Toyota-parkeringshjælp-
sensorens summer for at informere føre-
ren om den omtrentlige afstand til objek-
tet.
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) kan blive aktiveret, også når
der ikke er risiko for en kollision.
I nogle situationer som f.eks. nedenstå-
ende kan parkeringsbremseassistenten
(ubevægelige objekter) blive aktiveret,
selvom der ikke er risiko for en kollision.
lBilens omgivelser
• Ved kørsel på en smal vej
OM42E06DK.book Page 421 Thursday, February 18, 2021 5:07 PM

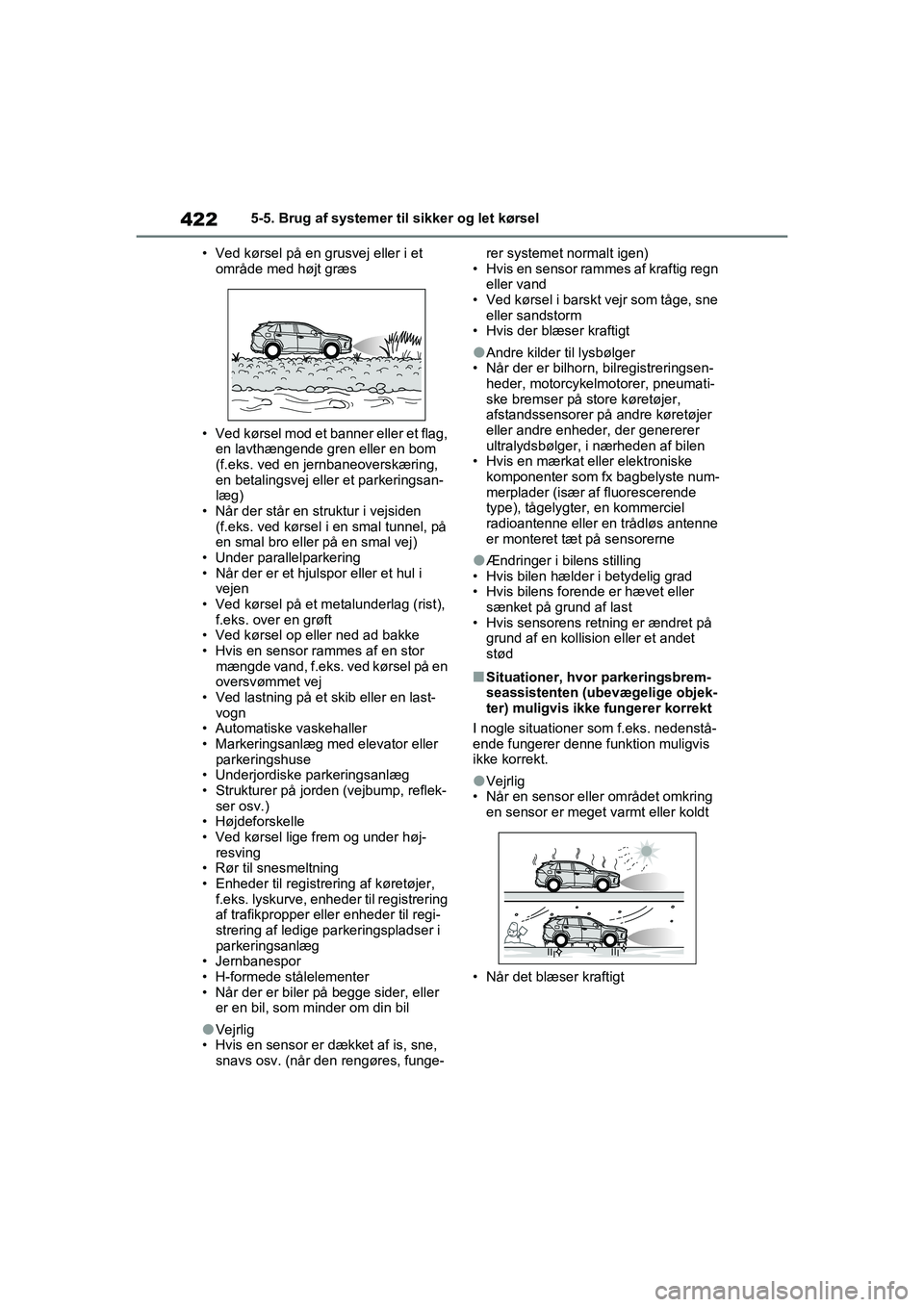

4225-5. Brug af systemer til sikker og let kørsel
• Ved kørsel på en grusvej eller i et område med højt græs
• Ved kørsel mod et banner eller et flag, en lavthængende gren eller en bom
(f.eks. ved en jernbaneoverskæring,
en betalingsvej eller et parkeringsan-
læg)
• Når der står en struktur i vejsiden
(f.eks. ved kørsel i en smal tunnel, på
en smal bro eller på en smal vej)
• Under parallelparkering
• Når der er et hjulspor eller et hul i
vejen
• Ved kørsel på et metalunderlag (rist),
f.eks. over en grøft
• Ved kørsel op eller ned ad bakke
• Hvis en sensor rammes af en stor mængde vand, f.eks. ve d kørsel på en
oversvømmet vej
• Ved lastning på et skib eller en last-
vogn
• Automatiske vaskehaller
• Markeringsanlæg med elevator eller parkeringshuse
• Underjordiske parkeringsanlæg
• Strukturer på jorden (vejbump, reflek- ser osv.)
• Højdeforskelle
• Ved kørsel lige frem og under høj- resving
• Rør til snesmeltning
• Enheder til registrering af køretøjer, f.eks. lyskurve, enh eder til registrering
af trafikpropper eller enheder til regi-
strering af ledige parkeringspladser i
parkeringsanlæg
• Jernbanespor
• H-formede stålelementer
• Når der er biler på begge sider, eller er en bil, som minder om din bil
lVejrlig
• Hvis en sensor er dækket af is, sne, snavs osv. (når den rengøres, funge- rer systemet normalt igen)
• Hvis en sensor rammes af kraftig regn eller vand
• Ved kørsel i barskt vejr som tåge, sne eller sandstorm
• Hvis der blæser kraftigt
lAndre kilder til lysbølger
• Når der er bilhorn, bilregistreringsen-
heder, motorcykelmotorer, pneumati-
ske bremser på st ore køretøjer,
afstandssensorer på andre køretøjer
eller andre enheder, der genererer
ultralydsbølger, i nærheden af bilen
• Hvis en mærkat eller elektroniske
komponenter som fx bagbelyste num-
merplader (især af fluorescerende
type), tågelygter, en kommerciel
radioantenne eller en trådløs antenne
er monteret tæt på sensorerne
lÆndringer i bilens stilling
• Hvis bilen hælder i betydelig grad
• Hvis bilens forende er hævet eller sænket på grund af last
• Hvis sensorens retning er ændret på grund af en kollision eller et andet
stød
nSituationer, hvor parkeringsbrem-
seassistenten (ubevægelige objek-
ter) muligvis ikke fungerer korrekt
I nogle situationer som f.eks. nedenstå-
ende fungerer denne funktion muligvis
ikke korrekt.
lVejrlig
• Når en sensor eller området omkring
en sensor er meget varmt eller koldt
• Når det blæser kraftigt
OM42E06DK.book Page 422 Thursday, February 18, 2021 5:07 PM
