TOYOTA RAV4 PHEV 2021 Bruksanvisningar (in Swedish)

5.5 Använda körstödssystemen
289
5
Körning

5.5 Använda körstödssystemen
290

5.5 Använda körstödssystemen
291
5
Körning

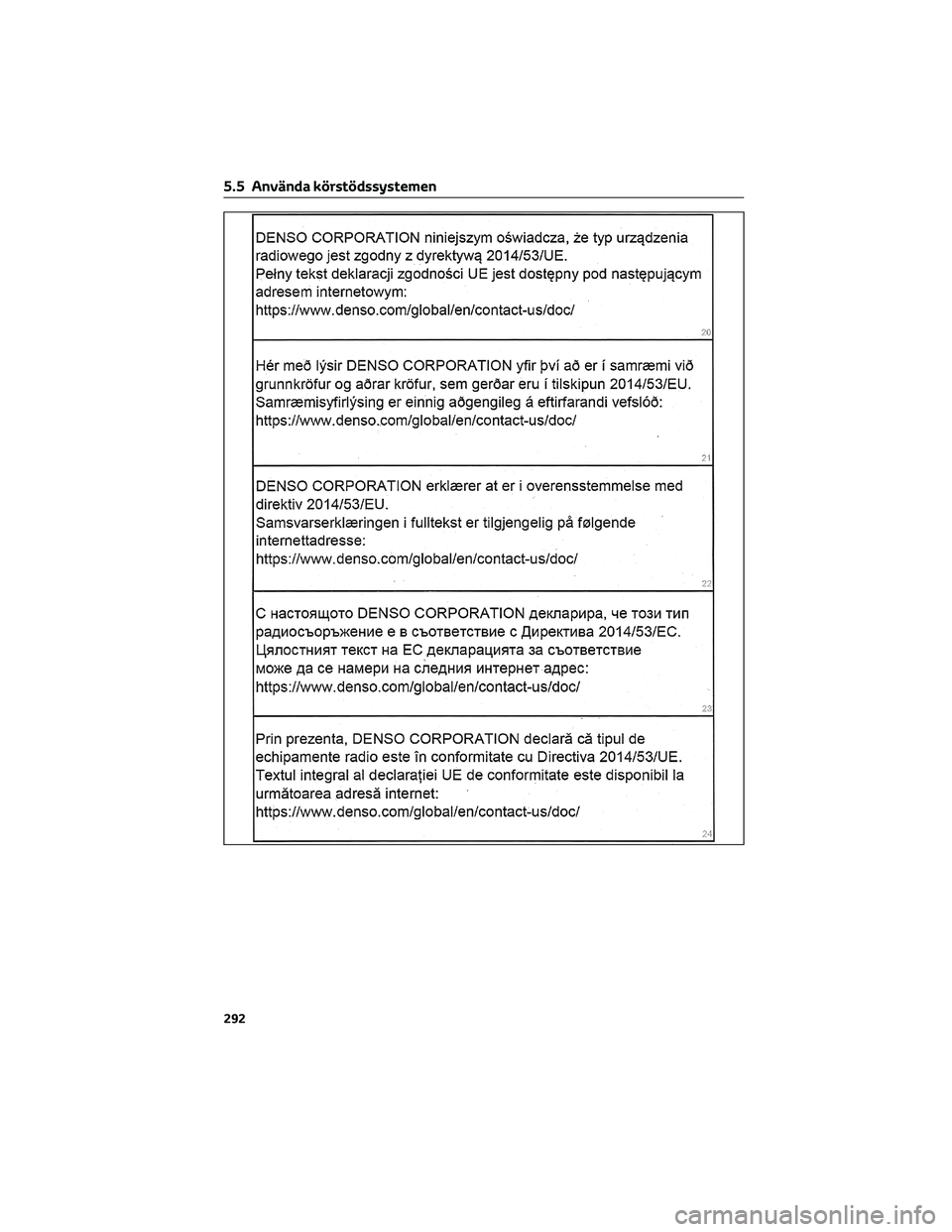

5.5 Använda körstödssystemen
292

5.5 Använda körstödssystemen
293
5
Körning

Gäller modeller som sålts i Ukraina
Om ett varningsmeddelande visas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning kan ha
uppstått i systemet
• Utför åtgärderna som anges i tabellen i följande situationer. När normala
driftsförutsättningar återställs försvinner meddelandet och systemet fungerar igen.
• Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Situation Åtgärder
När området kring sensorn är täckt av smuts,
fukt (igenimmat, täckt med kondens, is etc)
eller annat främmande material.Rengör delen av vindrutan framför frontka-
meran med vindrutetorkarna eller med luft-
konditioneringens funktion för avimning av
vindrutan. (→Sid. 383).
När temperaturen runt frontkameran över-
skrider driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljöOm frontkameran är het, t.ex. efter att bilen
har varit parkerad i solen, ska du använda
luftkonditioneringen för att sänka tempera-
turen runt frontkameran.
Om ett solskydd användes när bilen var par-
kerad kan solskenet reflekteras från solskyd-
dets yta, beroende på typ av solskydd, och
orsaka alltför hög temperatur i frontkameran.
Om frontkameran är kall, t.ex. efter att bilen
har varit parkerad i extremt kall miljö, ska du
använda luftkonditioneringen för att höja
temperaturen kring frontkameran.
Ytan framför frontkameran är skymd när
t.ex. motorhuven är öppen eller en dekal är
fäst på delen av vindrutan som är framför
frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna blockeringen.
5.5 Använda körstödssystemen
294

• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om frontkameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
frontkameran
5.5.2 PCS (Aktivt
krockskyddssystem)*
*I förekommande fall
Det aktiva krockskyddssystemet
använder radarsensor och frontkamera
för att känna av föremål (→Sid. 295)
framför din bil. När systemet bedömer att
sannolikheten av en frontalkrock med ett
föremål är hög uppmanas föraren av en
varning att göra en undanmanöver. Det
potentiella bromstrycket ökas för att
hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av
en frontalkrock med ett föremål är
extremt hög ansätts bromsarna
automatiskt för att bidra till att en
kollision undviks eller till att minska
stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/
aktiveras och avståndsinställningen för
varningen kan ändras. (→Sid. 297)
Avkänningsbara föremål
Systemet kan känna av följande:
• Fordon
• Cyklister
• FotgängareSystemets funktioner
Varning, aktivt krockskydd
Om systemet fastställer att
sannolikheten för en frontalkrock är hög
hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som uppmanar
föraren att göra en undanmanöver.
Bromsassistans i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är hög tillför systemet
starkare bromskraft i förhållande till hur
kraftigt bromspedalen trampas ned.
Bromsfunktionen i det aktiva
krockskyddet
Om systemet bedömer att sannolikheten
för en frontalkrock är extremt hög
ansätts bromsarna automatiskt för att
bidra till att kollisionen undviks eller till
att minska stöten vid kollisionen.
VARNING!
Begränsningar i det aktiva
krockskyddet
• Föraren är ensam ansvarig för att
köra på ett säkert sätt. Kör alltid på
ett säkert sätt, och se till att ha
uppsikt över omgivningen. Använd
under inga omständigheter det
aktiva krockskyddet istället för
normala bromsmetoder. Det här
systemet hindrar inte kollisioner eller
mildrar inte skador i varje situation.
5.5 Använda körstödssystemen
295
5
Körning

VARNING!(Fortsättning)
Förlita dig inte alltför mycket på det
här systemet. I annat fall kan det leda
till en olyckshändelse som kan
resultera i svåra eller livshotande
skador.
•
Trots att systemet är avsett att bidra
till att undvika eller minska kraften i
en kollision kan effektiviteten
förändras i förhållande till olika
förutsättningar. Därför kan systemet
eventuellt inte alltid prestera på
samma nivå. Läs noga igenom
följande villkor. Förlita dig inte för
mycket på systemet och kör alltid
försiktigt.
– Förhållanden när systemet kan
aktiveras även om ingen
kollisionsrisk föreligger:→Sid. 298
– Förhållanden när systemet
eventuellt inte fungerar på rätt sätt:
→Sid. 300
• Försök inte att själv testa det aktiva
krockskyddet. Beroende på föremålen
som används för tester (provdockor,
föremål av kartong som ska föreställa
avkänningsbara föremål, etc.),
kommer systemet eventuellt inte att
fungera på rätt sätt vilket kan leda till
en olycka.
Bromsfunktionen i det aktiva
krockskyddet
• Om bromsfunktionen i det aktiva
krockskyddet är aktiverad ansätts
bromsarna med stor kraft.
• Om bilen stannas av att
bromsfunktionen i det aktiva
krockskyddet har aktiverats stängs
denna funktion av efter cirka
2 sekunder. Trampa ned
bromspedalen efter behov.
• Bromsfunktionen i det aktiva
krockskyddet fungerar eventuellt inte
om vissa åtgärder utförs av föraren.
Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet
eventuellt att föraren gör en
undanmanöver och vilket möjligen
hindrar att bromsfunktionen i det
aktiva krockskyddet aktiveras.
VARNING!(Fortsättning)
• I vissa situationer medan
bromsfunktionen i det aktiva
krockskyddet är aktivt kan den
stängas av om gaspedalen trampas
ned hårt eller om ratten vrids och
systemet bedömer att föraren gör en
undanmanöver.
• Om bromspedalen är nedtrampad
fastställer systemet eventuellt att
föraren gör en undanmanöver och
kan då senarelägga aktiveringen av
bromsfunktionen i det aktiva
krockskyddet.
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det annars
eventuellt inte kommer att fungera
korrekt vilket kan leda till en olycka med
svåra eller livshotande skador som följd:
• Om bilen bogseras
• Om bilen bogserar en annan bil
• När bilen transporteras via lastbil, båt,
tåg eller liknande transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för hastighetsmätare,
eller vid användning av
hjulbalansering
• Om den främre stötfångaren eller
frontgrillen utsätts för en kraftig stöt
på grund av en olyckshändelse eller
annan orsak
• Om bilen inte kan köras på stabilt sätt,
t.ex. om den har varit utsatt för en
olyckshändelse eller en
funktionsstörning har uppstått
• Om bilen körs på ett sportigt sätt eller
i terräng
• Om däcken inte har korrekt lufttryck
• Om däcken är svårt slitna
• Om andra däck än de som specificeras
är monterade på bilen
• Om snökedjor är monterade
5.5 Använda körstödssystemen
296

VARNING!(Fortsättning)
• Om nödhjul eller reparationssatsen
för akut däcklagning används
• Om utrustning (t.ex. snöplog, etc) som
kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilen
Ändra inställningar för det aktiva
krockskyddet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddssystemet kan
aktiveras/inaktiveras på skärmen
(→Sid. 149) på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.Ändra tidsinställning för varningen i det
aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddssystemet kan ändras på
skärmen
(→Sid. 149) på
informationsdisplayen.
Avståndsinställningen behålls när
startknappen trycks till OFF. Om det
aktiva krockskyddet inaktiveras och
sedan aktiveras igen återgår
avståndsinställningen till
standardinställningen (medel).
1. Tidig
2. Medel
Detta är standardinställningen.
3. Sen
Driftsförutsättningar
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten av en
frontalkrock med ett detekterat föremål är hög. Varje funktion är igång vid följande
hastighet
• Varning, aktivt krockskydd
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och föremålet
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Cyklister och fotgängare Cirka 10 till 80 km/tim Cirka 10 till 80 km/tim
5.5 Använda körstödssystemen
297
5
Körning

• Bromsassistans i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och föremålet
Fordon Cirka 30 till 180 km/tim Cirka 30 till 180 km/tim
Cyklister och fotgängare Cirka 30 till 80 km/tim Cirka 30 till 80 km/tim
• Bromsfunktionen i det aktiva krockskyddet
Avkänningsbara föremål KörhastighetRelativ hastighet mellan din
bil och föremålet
Fordon Cirka 10 till 180 km/tim Cirka 10 till 180 km/tim
Cyklister och fotgängare Cirka 10 till 80 km/tim Cirka 10 till 80 km/tim
Systemet fungerar eventuellt inte i
följande situationer:
• Om en batterikabel till 12-
voltsbatteriet har kopplas bort och
kopplats in igen och om bilen sedan
inte har körts under en viss tid
• Om väljarspaken är i läge R
• Om indikeringslampan VSC OFF tänds
(endast varningsfunktionen i det
aktiva krockskyddet är aktiv)
Avkänning av föremål, funktion
Systemet detekterar föremål baserat på
storlek, profil, rörelse, etc. Eventuellt
registreras dock inte ett föremål
beroende på omgivningens ljus, läge och
det detekterade föremålets rörelse,
hållning och vinkel, systemet kan då inte
fungera ordentligt. (→Sid. 300)
Illustrationen visar bilder på
avkänningsbara föremål.Avstängning av bromsen i det aktiva
krockskyddet
Om något av följande inträffar medan
bromsfunktionen i det aktiva
krockskyddet är aktiv kommer den att
stängas av:
• Gaspedalen trampas ner hårt.
• Ratten vrids kraftigt eller plötsligt.
Villkor under vilka systemet kan
fungera även om ingen kollisionsrisk
föreligger
• I vissa situationer, exempelvis som
följande, kan systemet bedöma om
det finns risk för frontalkollision och
aktiveras.
– När du passerar ett avkänningsbart
föremål, etc.
– Vid filbyte medan du kör om ett
avkänningsbart föremål, etc.
–
När du närmar dig ett
avkänningsbart föremål i
närliggande körfält eller vid sidan av
vägen, t.ex. när du ändrar bilens
riktning eller kör på en slingrande väg
5.5 Använda körstödssystemen
298
