brake sensor TOYOTA RAV4 PHEV 2021 Bruksanvisningar (in Swedish)

– Om hjulen är felriktade
– Om ett torkarblad skymmer
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• I några situationer, som följande,
erhålls eventuellt inte tillräcklig
bromskraft vilket hindrar systemet
från att fungera på rätt sätt:
– Om bromsfunktionerna inte kan
arbeta fullt ut, t.ex. om delarna i
bromssystemet är extremt kalla,
extremt heta eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 370) är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned OFF Pre-Collision Brake
System Unavailable" visas på
informationsdisplayen.
5.5.3 LTA (Linjeavkännare)*
*I förekommande fall
Vid körning på motorvägar med vita
(gula) körfältsmarkeringar larmar den här
funktionen föraren om bilen lämnar sitt
körfält eller riktning
*och ger assistans
genom att vrida ratten för att hålla bilen i
sitt körfält eller riktning
*. Systemet ger
styrassistans när den aktiva farthållaren
från 0 km/tim håller bilen i sitt körfält.LTA-systemet känner av vita (gula)
körfältslinjer eller en riktning
*med
frontkameran. Det känner även av
framförvarande fordon med
frontkameran och radar.
*Gränsen mellan asfalt och vägkanten,
t.ex. gräs, jord eller en vägkant
VARNING!
Innan du använder LTA-systemet
• Förlita dig inte enbart på
LTA-systemet. LTA-systemet kör inte
bilen automatiskt, inte heller minskar
det den uppmärksamhet som
föraren måste ge området framför
bilen. Föraren måste alltid ta fullt
ansvar för säker körning genom att
vara mycket uppmärksam på
förhållandena runt bilen och
använda ratten för att korrigera
bilens körriktning. Föraren måste
också ta tillräckligt långa raster när
trötthet ger sig till känna, t.ex. på
långkörningar.
• Undlåtelse att vidta lämpliga
åtgärder och ge körningen full
uppmärksamhet kan leda till en
olycka som kan resultera i svåra eller
livshotande skador.
• Stäng av LTA-systemet med
LTA-knappen när systemet inte
används.
5.5 Använda körstödssystemen
302

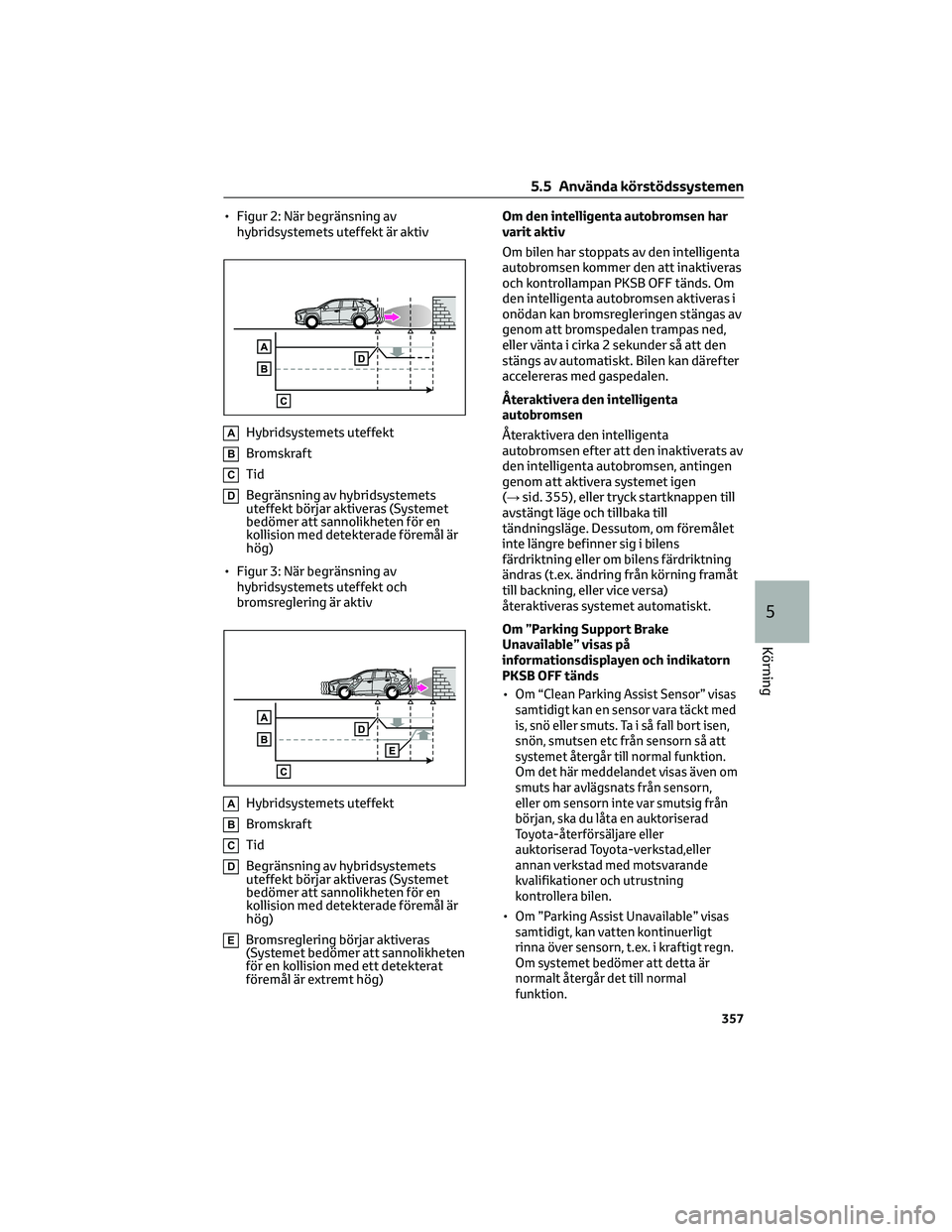

• Figur 2: När begränsning av
hybridsystemets uteffekt är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
• Figur 3: När begränsning av
hybridsystemets uteffekt och
bromsreglering är aktiv
AHybridsystemets uteffekt
BBromskraft
CTid
DBegränsning av hybridsystemets
uteffekt börjar aktiveras (Systemet
bedömer att sannolikheten för en
kollision med detekterade föremål är
hög)
EBromsreglering börjar aktiveras
(Systemet bedömer att sannolikheten
för en kollision med ett detekterat
föremål är extremt hög)Om den intelligenta autobromsen har
varit aktiv
Om bilen har stoppats av den intelligenta
autobromsen kommer den att inaktiveras
och kontrollampan PKSB OFF tänds. Om
den intelligenta autobromsen aktiveras i
onödan kan bromsregleringen stängas av
genom att bromspedalen trampas ned,
eller vänta i cirka 2 sekunder så att den
stängs av automatiskt. Bilen kan därefter
accelereras med gaspedalen.
Återaktivera den intelligenta
autobromsen
Återaktivera den intelligenta
autobromsen efter att den inaktiverats av
den intelligenta autobromsen, antingen
genom att aktivera systemet igen
(→sid. 355), eller tryck startknappen till
avstängt läge och tillbaka till
tändningsläge. Dessutom, om föremålet
inte längre befinner sig i bilens
färdriktning eller om bilens färdriktning
ändras (t.ex. ändring från körning framåt
till backning, eller vice versa)
återaktiveras systemet automatiskt.
Om ”Parking Support Brake
Unavailable” visas på
informationsdisplayen och indikatorn
PKSB OFF tänds
•
Om “Clean Parking Assist Sensor” visas
samtidigt kan en sensor vara täckt med
is, snö eller smuts. Ta i så fall bort isen,
snön, smutsen etc från sensorn så att
systemet återgår till normal funktion.
Om det här meddelandet visas även om
smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från
början, ska du låta en auktoriserad
Toyota-återförsäljare eller
auktoriserad Toyota-verkstad,eller
annan verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
•Om ”Parking Assist Unavailable” visas
samtidigt, kan vatten kontinuerligt
rinna över sensorn, t.ex. i kraftigt regn.
Om systemet bedömer att detta är
normalt återgår det till normal
funktion.
5.5 Använda körstödssystemen
357
5
Körning

PKSB OFF, kontrollampa*
Varningslampa Detaljer/åtgärder
(I förekommande fall)Om "Parking Support Brake Malfunction Visit Your Dealer" (Funk-
tionsstörning i den intelligenta autobromsen Besök din återför-
säljare) visas på informationsdisplayen: Indikerar funktionsstör-
ning i PKSB-systemet (Intelligent autobroms)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om "Parking Assist Unavailable" (Parkeringsassistansen ej till-
gänglig) visas på informationsdisplayen: Indikerar att systemet
är tillfälligt ur funktion, möjligen på grund av att en sensor är
smutsig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 357, Sid. 486)
*Den här lampan tänds på informationsdisplayen.
BSM OFF, kontrollampa*(varningssummer )
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i BSM (Dödavinkelvarnaren)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren
är täckt med smuts etc. (→Sid. 343)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 329, Sid. 486)
*Den här lampan tänds på informationsdisplayen.
"RCTA OFF", kontrollampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(I förekommande fall)Indikerar funktionsstörning i RCTA-funktionen (Backvarnare för
korsande trafik)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren
är täckt med smuts etc. (→Sid. 343)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 329, Sid. 486)
*Den här lampan tänds på informationsdisplayen.
8.2 Åtgärder i en nödsituation
482
