5.3.2 AHB (Automatiskt helljus)*....277
5.3.3 Dimljus, reglage...........280
5.3.4 Vindrutetorkare och spolare . . . 280
5.3.5 Bakrutetorkare och spolare....282
5.4 Tanka.....................283
5.4.1 Öppna tanklocket..........283
5.5 Använda körstödssystemen........285
5.5.1 Toyota Safety Sense
*........285
5.5.2 PCS
(Aktivt krockskyddssystem)
*...295
5.5.3 LTA (Linjeavkännare)*.......302
5.5.4 RSA (Vägskyltsigenkänning)*...311
5.5.5 Aktiv farthållare med radar från
0 km/tim
*...............314
5.5.6 Farthållare*..............324
5.5.7 Fartbegränsare*...........326
5.5.8 BSM (Dödavinkelvarnare)*....328
5.5.9 Toyota parkeringssensor*.....348
5.5.10PKSB (Intelligent autobroms)*. . 3545.5.11 Intelligent autobroms
(statiska föremål)*........358
5.5.12Intelligent autobroms
(korsande trafik bakom bilen)*. . 3635.5.13 Körlägesväljare..........367
5.5.14 Trail Mode..............368
5.5.15 GPF (bensinpartikelfilter)....369
5.5.16 Förarstödssystem.........369
5.6 Goda råd för körning............375
5.6.1 Råd för vinterkörning........375
5.6.2 Terrängfordon,
säkerhetsanvisningar.......377
6. INVÄNDIGA FUNKTIONER
6.1 Använda luftkonditioneringssystem och
avfrostning..................382
6.1.1 Automatisk luftkonditionering . . 382
6.1.2 Fjärrmanövrerad
luftkonditionering.........389
6.1.3 Eluppvärmd ratt
*/Eluppvärmda
framsäten*/Eluppvärmda framsäten
och ventilerade framsäten*/
Eluppvärmda säten i baksätet . . . 391
6.2 Använda kupébelysningen........393
6.2.1 Invändig belysning.........393
6.3 Använda förvaringsfacken........395
6.3.1 Förvaringsmöjligheter.......395
6.3.2 Detaljer i bagageutrymmet....399
6.4 Använda övriga invändiga funktioner . . 402
6.4.1 Övriga invändiga detaljer.....402
7. Underhåll och skötsel
7.1 Underhåll och skötsel...........412
7.1.1 Rengöra och skydda bilens
exteriör................412
7.1.2 Rengöra och skydda bilens
interiör................414
7.2 Underhåll...................416
7.2.1 Underhållsbehov..........416
7.2.2 Service enligt serviceintervall . . . 416
7.2.3 Arbeten du kan göra själv.....416
7.3 Arbeten du kan göra själv.........417
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen..........417
7.3.2 Huv..................418
7.3.3 Placera domkraft..........420
7.3.4 Motorrum...............421
7.3.5 12-voltsbatteri...........426
7.3.6 Däck..................428
7.3.7 Däcktryck...............447
7.3.8 Fälgar.................448
7.3.9 Luftkonditioneringsfilter.....449
7.3.10 Rengöring av luftintag och filter
till DC/DC-omvandlaren.....452
7.3.11 Byte av torkargummi.......455
7.3.12 Elektroniska nyckelns batteri . . 458
7.3.13 Kontroll och byte av säkringar . . 460
7.3.14 Glödlampor.............462
8.OM PROBLEM UPPSTÅR
8.1 Viktig information.............474
8.1.1 Varningsblinkers..........474
8.1.2 Om bilen måste stannas i en akut
situation...............474
8.1.3 Om bilen sitter fast i vatten som
stiger.................475
8.2 Åtgärder i en nödsituation.........475
8.2.1 Om bilen måste bogseras.....475
8.2.2 Om du tycker att något är fel . . . 478
8.2.3 Om en varningslampa tänds eller
en varningssignal hörs.......479
8.2.4 Om ett varningsmeddelande
visas..................486
8.2.5 Om du får punktering
(modeller utan reservhjul).....490
8.2.6 Om du får punktering
(modeller med reservhjul).....500
8.2.7
Om hybridsystemet inte startar . . 5078.2.8 Om du tappar bort nycklarna . . . 508
3
1
2
3
4
5
6
7
8
9

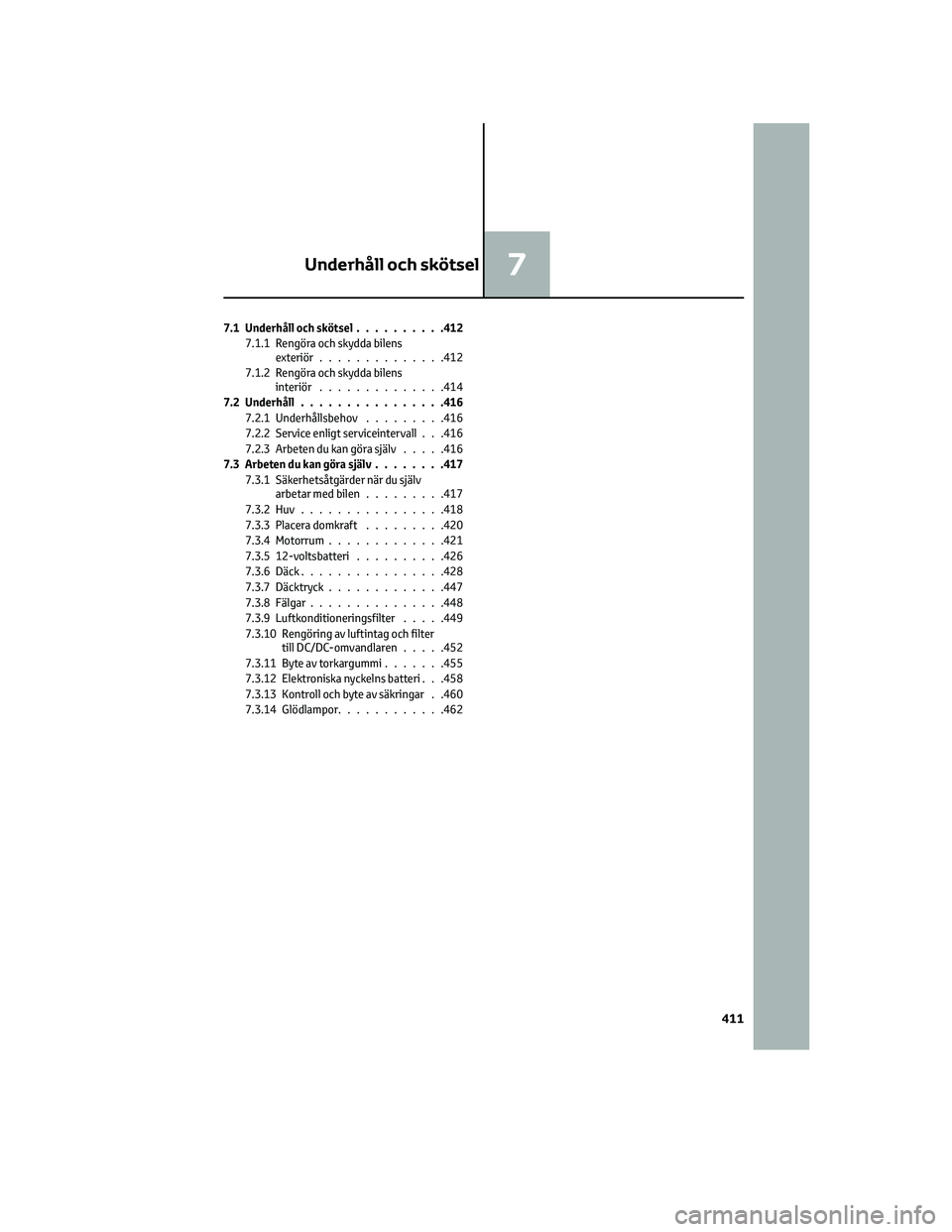

7.1 Underhåll och skötsel..........412
7.1.1 Rengöra och skydda bilens
exteriör..............412
7.1.2 Rengöra och skydda bilens
interiör..............414
7.2 Underhåll................416
7.2.1 Underhållsbehov.........416
7.2.2 Service enligt serviceintervall . . .416
7.2.3 Arbeten du kan göra själv.....416
7.3 Arbeten du kan göra själv........417
7.3.1 Säkerhetsåtgärder när du själv
arbetar med bilen.........417
7.3.2 Huv................418
7.3.3 Placera domkraft.........420
7.3.4 Motorrum.............421
7.3.5 12-voltsbatteri..........426
7.3.6 Däck................428
7.3.7 Däcktryck.............447
7.3.8 Fälgar...............448
7.3.9 Luftkonditioneringsfilter.....449
7.3.10 Rengöring av luftintag och filter
till DC/DC-omvandlaren.....452
7.3.11 Byte av torkargummi.......455
7.3.12 Elektroniska nyckelns batteri . . .458
7.3.13 Kontroll och byte av säkringar . .460
7.3.14 Glödlampor............462
Underhåll och skötsel7
411

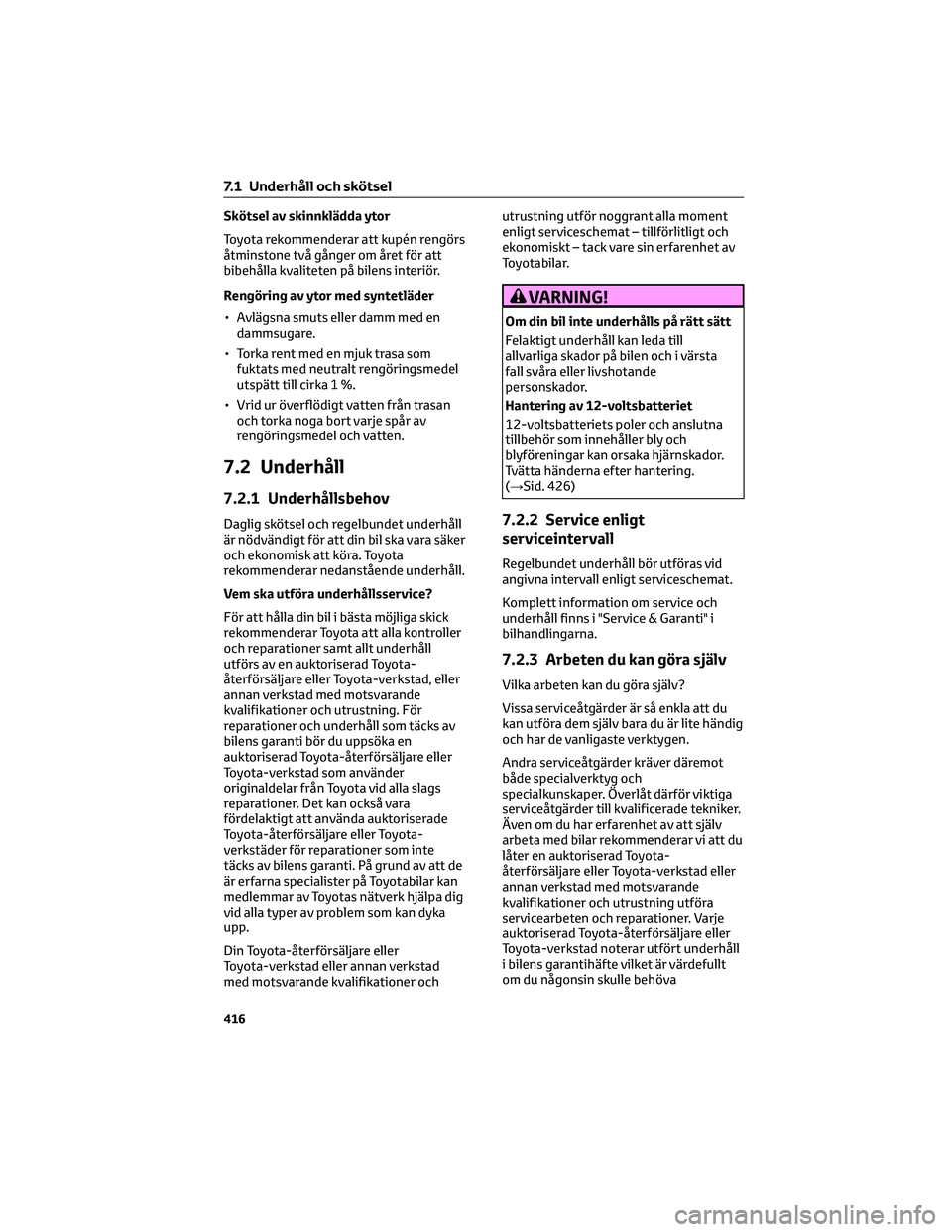

Skötsel av skinnklädda ytor
Toyota rekommenderar att kupén rengörs
åtminstone två gånger om året för att
bibehålla kvaliteten på bilens interiör.
Rengöring av ytor med syntetläder
• Avlägsna smuts eller damm med en
dammsugare.
• Torka rent med en mjuk trasa som
fuktats med neutralt rengöringsmedel
utspätt till cirka 1 %.
• Vrid ur överflödigt vatten från trasan
och torka noga bort varje spår av
rengöringsmedel och vatten.
7.2 Underhåll
7.2.1 Underhållsbehov
Daglig skötsel och regelbundet underhåll
är nödvändigt för att din bil ska vara säker
och ekonomisk att köra. Toyota
rekommenderar nedanstående underhåll.
Vem ska utföra underhållsservice?
För att hålla din bil i bästa möjliga skick
rekommenderar Toyota att alla kontroller
och reparationer samt allt underhåll
utförs av en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer och utrustning. För
reparationer och underhåll som täcks av
bilens garanti bör du uppsöka en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad som använder
originaldelar från Toyota vid alla slags
reparationer. Det kan också vara
fördelaktigt att använda auktoriserade
Toyota-återförsäljare eller Toyota-
verkstäder för reparationer som inte
täcks av bilens garanti. På grund av att de
är erfarna specialister på Toyotabilar kan
medlemmar av Toyotas nätverk hjälpa dig
vid alla typer av problem som kan dyka
upp.
Din Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer ochutrustning utför noggrant alla moment
enligt serviceschemat – tillförlitligt och
ekonomiskt – tack vare sin erfarenhet av
Toyotabilar.
VARNING!
Om din bil inte underhålls på rätt sätt
Felaktigt underhåll kan leda till
allvarliga skador på bilen och i värsta
fall svåra eller livshotande
personskador.
Hantering av 12-voltsbatteriet
12-voltsbatteriets poler och anslutna
tillbehör som innehåller bly och
blyföreningar kan orsaka hjärnskador.
Tvätta händerna efter hantering.
(→Sid. 426)
7.2.2 Service enligt
serviceintervall
Regelbundet underhåll bör utföras vid
angivna intervall enligt serviceschemat.
Komplett information om service och
underhåll finns i "Service & Garanti" i
bilhandlingarna.
7.2.3 Arbeten du kan göra själv
Vilka arbeten kan du göra själv?
Vissa serviceåtgärder är så enkla att du
kan utföra dem själv bara du är lite händig
och har de vanligaste verktygen.
Andra serviceåtgärder kräver däremot
både specialverktyg och
specialkunskaper. Överlåt därför viktiga
serviceåtgärder till kvalificerade tekniker.
Även om du har erfarenhet av att själv
arbeta med bilar rekommenderar vi att du
låter en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning utföra
servicearbeten och reparationer. Varje
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad noterar utfört underhåll
i bilens garantihäfte vilket är värdefullt
om du någonsin skulle behöva
7.1 Underhåll och skötsel
416

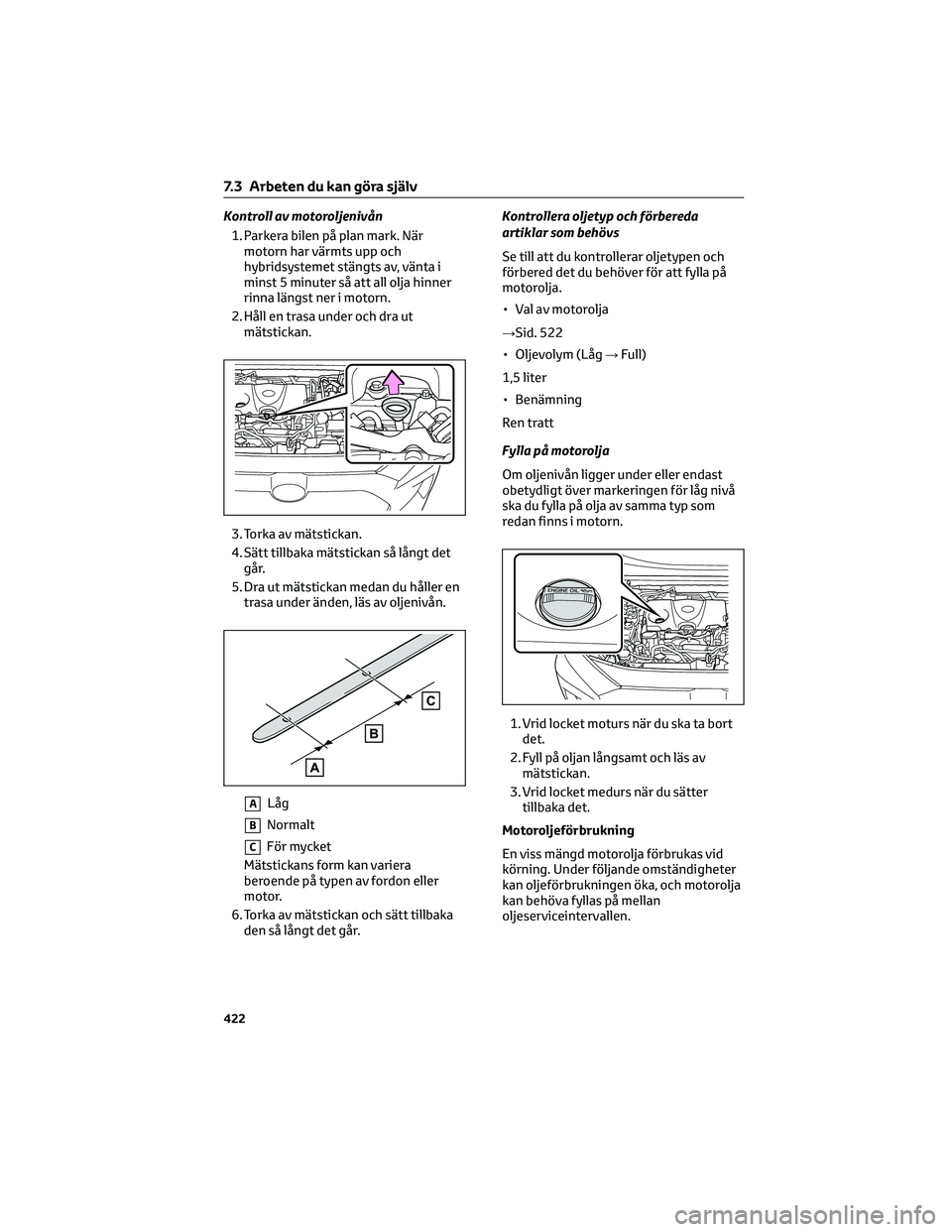

Kontroll av motoroljenivån
1. Parkera bilen på plan mark. När
motorn har värmts upp och
hybridsystemet stängts av, vänta i
minst 5 minuter så att all olja hinner
rinna längst ner i motorn.
2. Håll en trasa under och dra ut
mätstickan.
3. Torka av mätstickan.
4. Sätt tillbaka mätstickan så långt det
går.
5. Dra ut mätstickan medan du håller en
trasa under änden, läs av oljenivån.
ALåg
BNormalt
CFör mycket
Mätstickans form kan variera
beroende på typen av fordon eller
motor.
6. Torka av mätstickan och sätt tillbaka
den så långt det går.Kontrollera oljetyp och förbereda
artiklar som behövs
Se till att du kontrollerar oljetypen och
förbered det du behöver för att fylla på
motorolja.
• Val av motorolja
→Sid. 522
• Oljevolym (Låg→Full)
1,5 liter
• Benämning
Ren tratt
Fylla på motorolja
Om oljenivån ligger under eller endast
obetydligt över markeringen för låg nivå
ska du fylla på olja av samma typ som
redan finns i motorn.
1. Vrid locket moturs när du ska ta bort
det.
2. Fyll på oljan långsamt och läs av
mätstickan.
3. Vrid locket medurs när du sätter
tillbaka det.
Motoroljeförbrukning
En viss mängd motorolja förbrukas vid
körning. Under följande omständigheter
kan oljeförbrukningen öka, och motorolja
kan behöva fyllas på mellan
oljeserviceintervallen.
7.3 Arbeten du kan göra själv
422

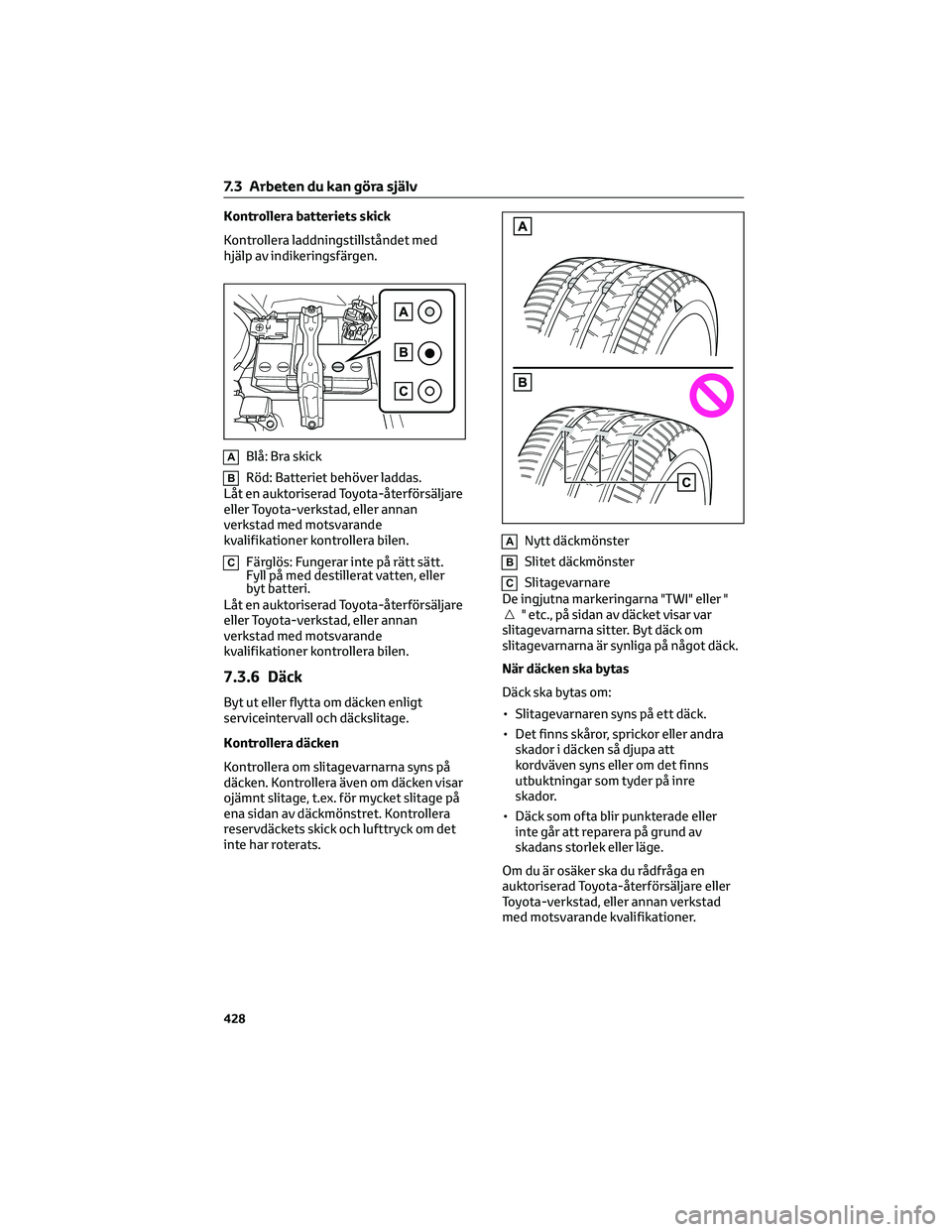

Kontrollera batteriets skick
Kontrollera laddningstillståndet med
hjälp av indikeringsfärgen.
ABlå: Bra skick
BRöd: Batteriet behöver laddas.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
CFärglös: Fungerar inte på rätt sätt.
Fyll på med destillerat vatten, eller
byt batteri.
Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
7.3.6 Däck
Byt ut eller flytta om däcken enligt
serviceintervall och däckslitage.
Kontrollera däcken
Kontrollera om slitagevarnarna syns på
däcken. Kontrollera även om däcken visar
ojämnt slitage, t.ex. för mycket slitage på
ena sidan av däckmönstret. Kontrollera
reservdäckets skick och lufttryck om det
inte har roterats.
ANytt däckmönster
BSlitet däckmönster
CSlitagevarnare
De ingjutna markeringarna "TWI" eller "
" etc., på sidan av däcket visar var
slitagevarnarna sitter. Byt däck om
slitagevarnarna är synliga på något däck.
När däcken ska bytas
Däck ska bytas om:
• Slitagevarnaren syns på ett däck.
• Det finns skåror, sprickor eller andra
skador i däcken så djupa att
kordväven syns eller om det finns
utbuktningar som tyder på inre
skador.
• Däck som ofta blir punkterade eller
inte går att reparera på grund av
skadans storlek eller läge.
Om du är osäker ska du rådfråga en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
7.3 Arbeten du kan göra själv
428

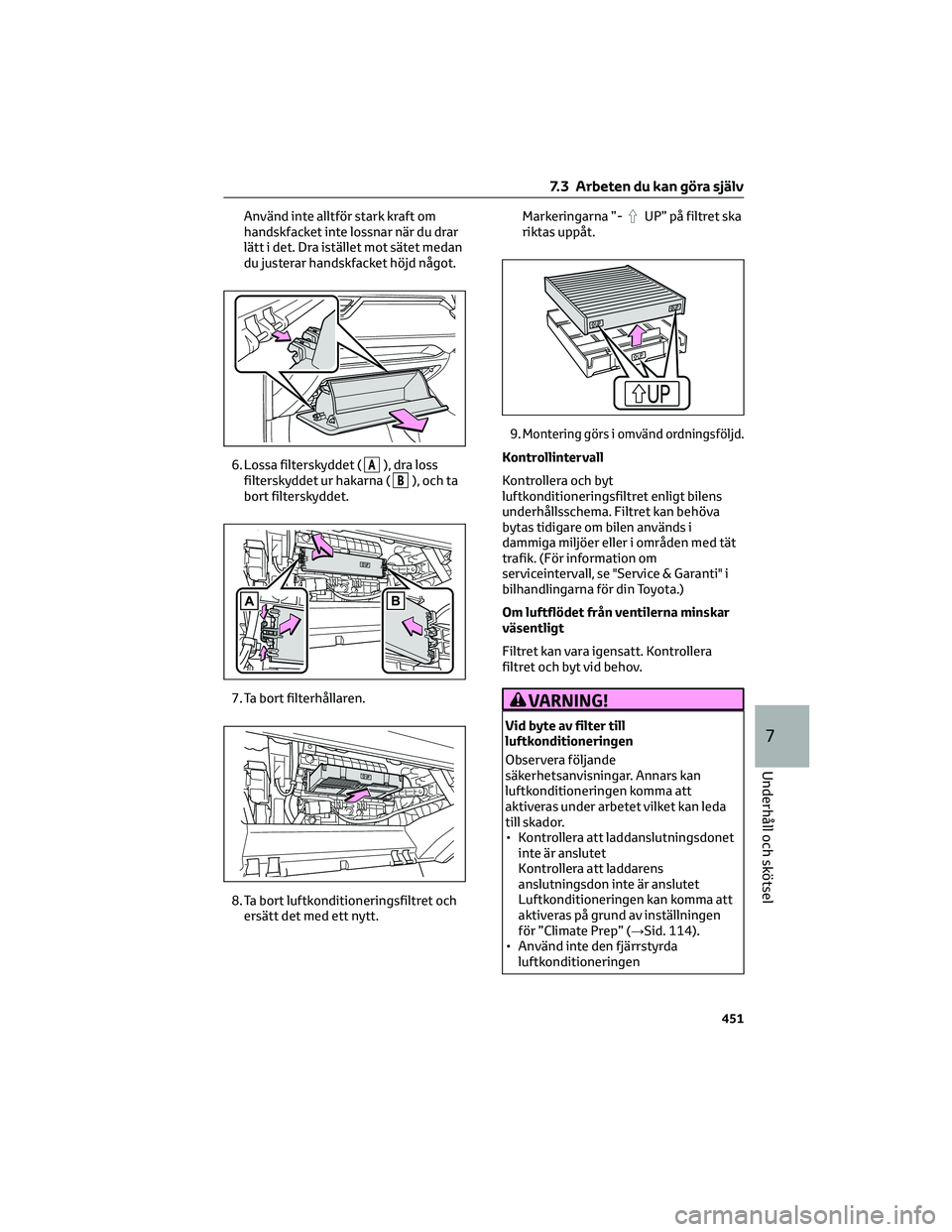

Använd inte alltför stark kraft om
handskfacket inte lossnar när du drar
lätt i det. Dra istället mot sätet medan
du justerar handskfacket höjd något.
6. Lossa filterskyddet (
A), dra loss
filterskyddet ur hakarna (
B), och ta
bort filterskyddet.
7. Ta bort filterhållaren.
8. Ta bort luftkonditioneringsfiltret och
ersätt det med ett nytt.Markeringarna ”-
UP” på filtret ska
riktas uppåt.
9. M
ontering görs i omvänd ordningsföljd.
Kontrollintervall
Kontrollera och byt
luftkonditioneringsfiltret enligt bilens
underhållsschema. Filtret kan behöva
bytas tidigare om bilen används i
dammiga miljöer eller i områden med tät
trafik. (För information om
serviceintervall, se "Service & Garanti" i
bilhandlingarna för din Toyota.)
Om luftflödet från ventilerna minskar
väsentligt
Filtret kan vara igensatt. Kontrollera
filtret och byt vid behov.
VARNING!
Vid byte av filter till
luftkonditioneringen
Observera följande
säkerhetsanvisningar. Annars kan
luftkonditioneringen komma att
aktiveras under arbetet vilket kan leda
till skador.
• Kontrollera att laddanslutningsdonet
inte är anslutet
Kontrollera att laddarens
anslutningsdon inte är anslutet
Luftkonditioneringen kan komma att
aktiveras på grund av inställningen
för ”Climate Prep” (→Sid. 114).
• Använd inte den fjärrstyrda
luftkonditioneringen
7.3 Arbeten du kan göra själv
451
7
Underhåll och skötsel

Säkerhetsfunktioner
(Mode 2 AC-laddkabel)........88
Tips för laddning...........103
Typer av laddningsmetoder. . . .100
Under laddning............107
Vad du behöver veta före
laddning................104
Visning av information om
strömbalans vid användning av
”Mitt utrymme-läge”........122
Öppna och stänga
laddningsluckan............83
N
Nollställning...............537
Funktioner som kan nollställas . .537
Funktioner som ska nollställas . . .537
S
Specialinställning............527
Anpassningsbara bilfunktioner . .527
Anpassningsbara funktioner. . . .527
Funktioner som kan
specialanpassas...........528
Specifikationer..............520
Avstånd................520
Bakre differential
(bakre elmotor)............524
Bromsar................524
Bränsle.................521
Bränsleinformation.........526
Däck och fälgar............525
Elektriskt system
(12-voltsbatteri)...........524
Elmotor (drivmotor).........522
Fordonsidentifiering........520
Glödlampor..............525
Hybridbatteri.............522
Hybridväxellåda...........524
Kylsystem...............523
Motor .................521
Smörjsystem.............522
Styrning................524
Tändsystem (tändstift).......523
Uppgifter om underhåll
(bränsle, oljenivå, etc.).......520
Vikt...................520Stöldskyddssystem............60
Aktivering/inaktivering av det
dubbelsidiga låssystemet......60
Använda systemet...........60
Dubbelsidigt låssystem
*.......60
Larm*..................61
Rörelsedetektor och
lutningssensor.............62
Startspärrsystem...........60
Ställa in/stänga av/stoppa
larmsystemet..............61
Så här läser du den här
instruktionsboken.............6
Säkerhet för barn.............37
Använda fäste med övre rem....50
Bilbarnstolar..............38
Bilbarnstol som monteras med
säkerhetsbälte.............48
Bilbarnstol som monteras på
nedre ISOFIX-fäste..........49
Inaktivering av
framsätespassagerarens
krockkuddar..............37
Innehållsförteckning.........38
Kom ihåg................38
Lämpliga placeringar av
bilbarnstol på respektive säte....41
Manuellt i-/urkopplingssystem
till framsätespassagerarens
krockkudde...............37
Monteringsmetod för bilbarnstol . .47
När du använder en bilbarnstol . . .39
Systemkomponenter.........37
Åka bil med barn............38
Söka information..............7
T
Tanka....................283
Innan bilen tankas..........283
Stänga tanklocket..........284
Öppna tanklocket.......283, 284
U
Underhåll.................416
Arbeten du kan göra själv......416
Service enligt serviceintervall . . .416
Underhållsbehov...........416
Sakregister
547
Sakregister
