Page 148 of 554

ECO-acceleration, vägledning/Eco-
resultat
Visar ett referensområde för hur
gaspedalen kan användas enligt aktuella
körförhållanden samt ett resultat som
utvärderar aktuell körningsstatus.
AECO-acceleration, vägledning/Eco-
resultat
BEco-resultat
ECO-acceleration, vägledning/Eco-resultat
AEco-område
Visar att bilen körs på ett miljövänligt
sätt.
BKraftområde
Visar att det miljövänliga intervallet
överskrids (vid körning där full kraft
behövs, etc.)
CNuvarande acceleration
DReferensområde
En zon visas i blått under Eco-området
som kan användas som referens för
användning av gaspedalen enligt aktuella
körförhållanden, t.ex. start och körning i
jämn fartDisplayen för vägledning av
Eco-acceleration ändras enligt den
aktuella situationen, t.ex. start och
körning i jämn fart.
Det är lättare att köra miljövänligt genom
att köra enligt gaspedalens rörelse och
stanna inom referensområdet.
Eco-resultat
Körstatus för följande tre situationer
bedöms på fem nivåer: Mjuk acceleration
vid start ("Start"), körning utan plötsliga
accelerationer ("Jämn fart") och mjuk
inbromsning ("Stanna"). Varje gång bilen
stannar visas ett resultat på skalan 1–100.
AResultat i poäng
B"Start"
C"Jämn fart"
D"Stanna"
Tre situationer visas för varje symbol
under körning
Avläsning av stapeldiagram:
Resultat Stapeldiagram
Inte
bedömt
Låg
Hög
Efter start visas inte skärmen med
Eco-resultat förrän körhastigheten
överskrider cirka 20 km/tim.
Eco-resultatet nollställs varje gång bilen
startar för att påbörja en ny bedömning.
3.1 Instrumentgrupp
146
Page 351 of 554

CBakre hörnsensorer
DBakre mittsensorer
Display (Informationsdisplay)
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
ADetektering med främre
hörnsensorer (i förekommande fall)
BDetektering med främre mittsensorer
(i förekommande fall)*1
CDetektering med bakre
hörnsensorer*2
DDetektering med bakre
mittsensorer*2
*1
Visas när växelspaken är i ett körläge
*2Visas när växelspaken är i R
Display (Ljudsystemsskärm)
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
navigationssystemets eller
multimediasystemets skärm
(i förekommande fall) beroende på bilens
läge och avståndet till föremålet.
• När Toyotas backkamera
(i förekommande fall) visas
En förenklad bild visas i skärmens övre
hörn när ett hinder känns av.• När skärmen till 360°-monitorn
(i förekommande fall) visas:
Panoramavy*
Ett diagram visas när 360°-monitorn
visas.
*En förenklad bild visas i skärmens övre
hörn när ett hinder känns av och en
förstorad bild visas.
Utom panoramavy
En förenklad bild visas i skärmens övre
hörn när ett hinder känns av.
5.5 Använda körstödssystemen
349
5
Körning

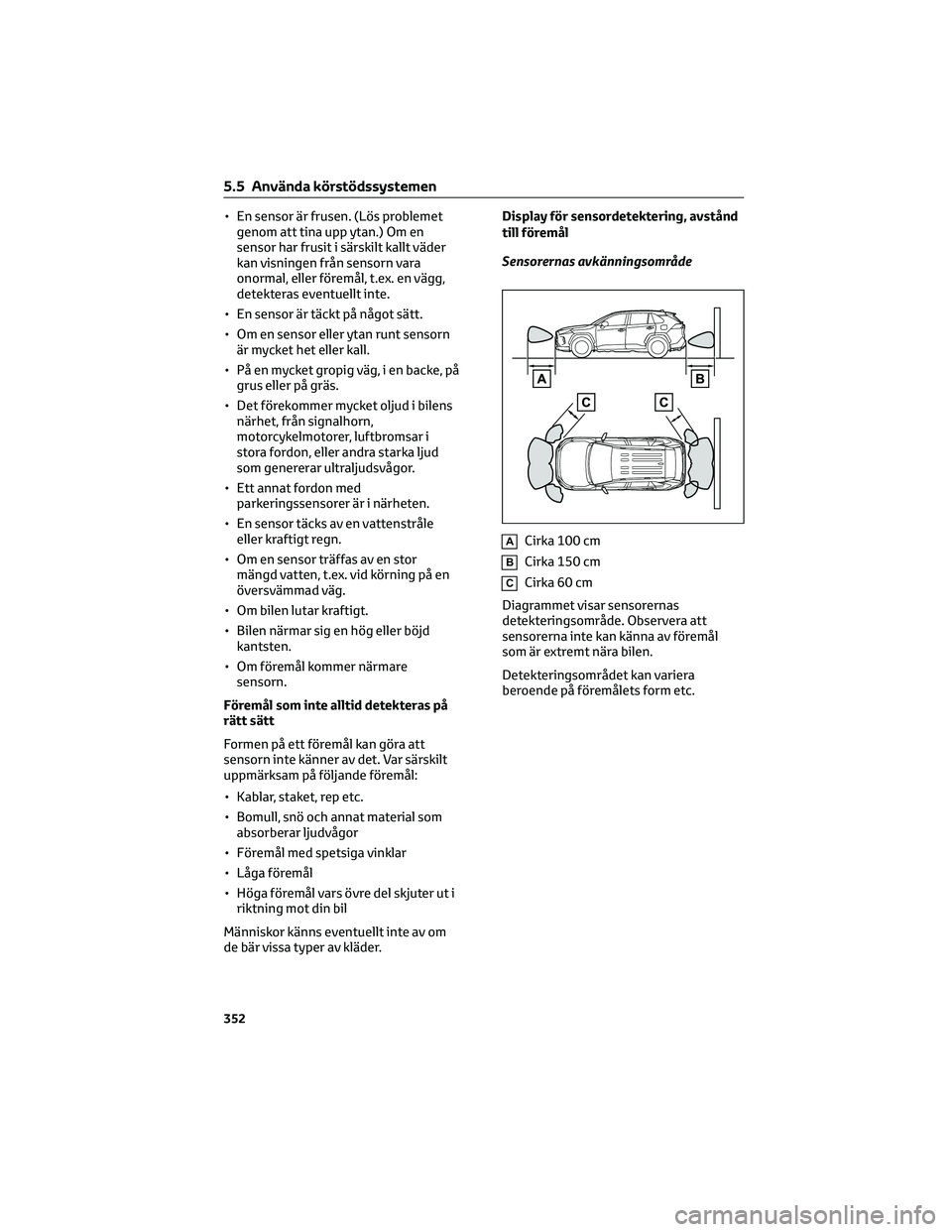

Page 354 of 554

• En sensor är frusen. (Lös problemet
genom att tina upp ytan.) Om en
sensor har frusit i särskilt kallt väder
kan visningen från sensorn vara
onormal, eller föremål, t.ex. en vägg,
detekteras eventuellt inte.
• En sensor är täckt på något sätt.
• Om en sensor eller ytan runt sensorn
är mycket het eller kall.
• På en mycket gropig väg, i en backe, på
grus eller på gräs.
• Det förekommer mycket oljud i bilens
närhet, från signalhorn,
motorcykelmotorer, luftbromsar i
stora fordon, eller andra starka ljud
som genererar ultraljudsvågor.
• Ett annat fordon med
parkeringssensorer är i närheten.
• En sensor täcks av en vattenstråle
eller kraftigt regn.
• Om en sensor träffas av en stor
mängd vatten, t.ex. vid körning på en
översvämmad väg.
• Om bilen lutar kraftigt.
• Bilen närmar sig en hög eller böjd
kantsten.
• Om föremål kommer närmare
sensorn.
Föremål som inte alltid detekteras på
rätt sätt
Formen på ett föremål kan göra att
sensorn inte känner av det. Var särskilt
uppmärksam på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Människor känns eventuellt inte av om
de bär vissa typer av kläder.Display för sensordetektering, avstånd
till föremål
Sensorernas avkänningsområde
ACirka 100 cm
BCirka 150 cm
CCirka 60 cm
Diagrammet visar sensorernas
detekteringsområde. Observera att
sensorerna inte kan känna av föremål
som är extremt nära bilen.
Detekteringsområdet kan variera
beroende på föremålets form etc.
5.5 Använda körstödssystemen
352
