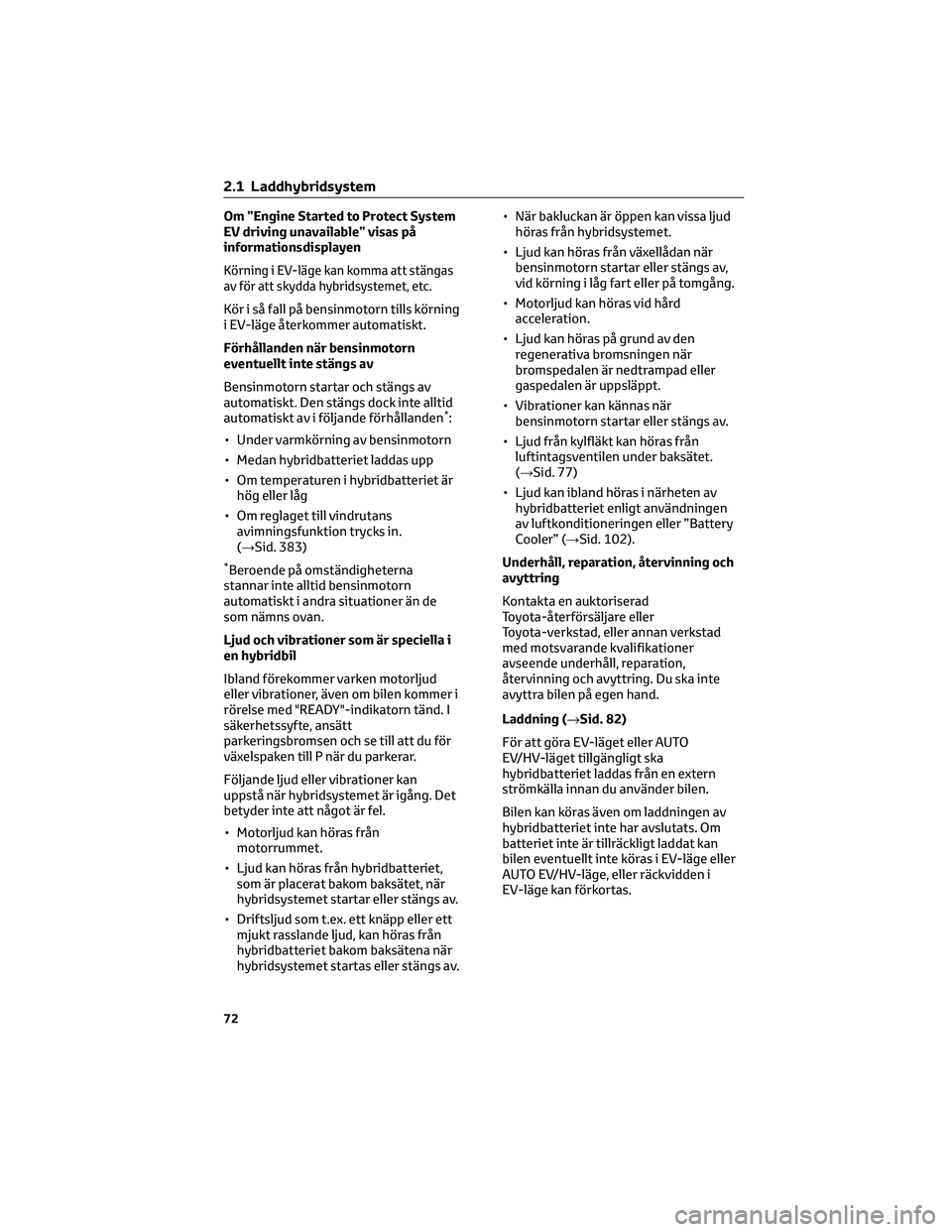

Om ”Engine Started to Protect System
EV driving unavailable” visas på
informationsdisplayen
Körning i EV-läge kan komma att stängas
av för att skydda hybridsystemet, etc.
Kör i så fall på bensinmotorn tills körning
i EV-läge återkommer automatiskt.
Förhållanden när bensinmotorn
eventuellt inte stängs av
Bensinmotorn startar och stängs av
automatiskt. Den stängs dock inte alltid
automatiskt av i följande förhållanden
*:
• Under varmkörning av bensinmotorn
• Medan hybridbatteriet laddas upp
• Om temperaturen i hybridbatteriet är
hög eller låg
• Om reglaget till vindrutans
avimningsfunktion trycks in.
(→Sid. 383)
*Beroende på omständigheterna
stannar inte alltid bensinmotorn
automatiskt i andra situationer än de
som nämns ovan.
Ljud och vibrationer som är speciella i
en hybridbil
Ibland förekommer varken motorljud
eller vibrationer, även om bilen kommer i
rörelse med "READY"-indikatorn tänd. I
säkerhetssyfte, ansätt
parkeringsbromsen och se till att du för
växelspaken till P när du parkerar.
Följande ljud eller vibrationer kan
uppstå när hybridsystemet är igång. Det
betyder inte att något är fel.
• Motorljud kan höras från
motorrummet.
• Ljud kan höras från hybridbatteriet,
som är placerat bakom baksätet, när
hybridsystemet startar eller stängs av.
• Driftsljud som t.ex. ett knäpp eller ett
mjukt rasslande ljud, kan höras från
hybridbatteriet bakom baksätena när
hybridsystemet startas eller stängs av.• När bakluckan är öppen kan vissa ljud
höras från hybridsystemet.
• Ljud kan höras från växellådan när
bensinmotorn startar eller stängs av,
vid körning i låg fart eller på tomgång.
• Motorljud kan höras vid hård
acceleration.
• Ljud kan höras på grund av den
regenerativa bromsningen när
bromspedalen är nedtrampad eller
gaspedalen är uppsläppt.
• Vibrationer kan kännas när
bensinmotorn startar eller stängs av.
• Ljud från kylfläkt kan höras från
luftintagsventilen under baksätet.
(→Sid. 77)
• Ljud kan ibland höras i närheten av
hybridbatteriet enligt användningen
av luftkonditioneringen eller ”Battery
Cooler” (→Sid. 102).
Underhåll, reparation, återvinning och
avyttring
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
avseende underhåll, reparation,
återvinning och avyttring. Du ska inte
avyttra bilen på egen hand.
Laddning (→Sid. 82)
För att göra EV-läget eller AUTO
EV/HV-läget tillgängligt ska
hybridbatteriet laddas från en extern
strömkälla innan du använder bilen.
Bilen kan köras även om laddningen av
hybridbatteriet inte har avslutats. Om
batteriet inte är tillräckligt laddat kan
bilen eventuellt inte köras i EV-läge eller
AUTO EV/HV-läge, eller räckvidden i
EV-läge kan förkortas.
2.1 Laddhybridsystem
72

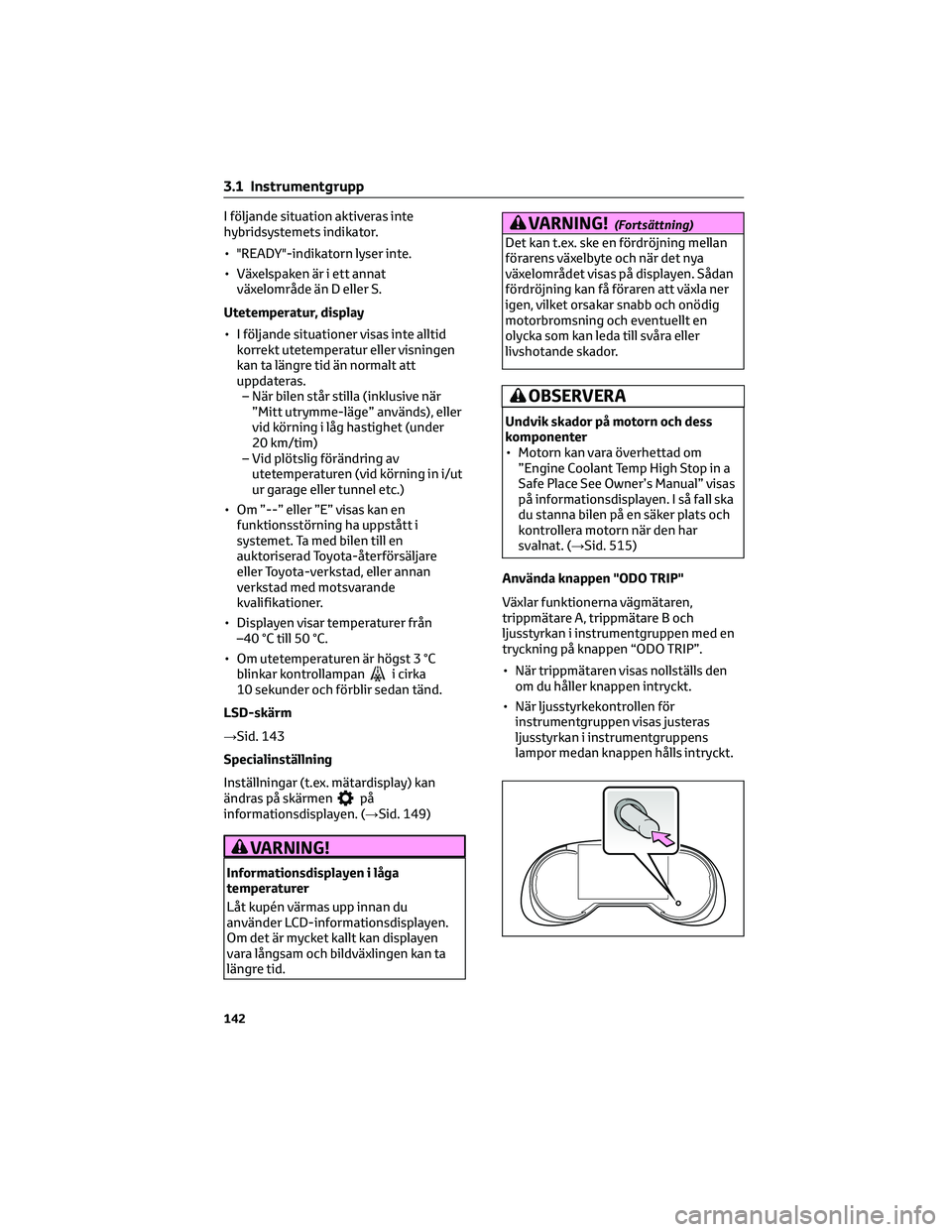

I följande situation aktiveras inte
hybridsystemets indikator.
• "READY"-indikatorn lyser inte.
• Växelspaken är i ett annat
växelområde än D eller S.
Utetemperatur, display
• I följande situationer visas inte alltid
korrekt utetemperatur eller visningen
kan ta längre tid än normalt att
uppdateras.
– När bilen står stilla (inklusive när
”Mitt utrymme-läge” används), eller
vid körning i låg hastighet (under
20 km/tim)
– Vid plötslig förändring av
utetemperaturen (vid körning in i/ut
ur garage eller tunnel etc.)
• Om ”--” eller ”E” visas kan en
funktionsstörning ha uppstått i
systemet. Ta med bilen till en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
• Displayen visar temperaturer från
–40 °C till 50 °C.
• Om utetemperaturen är högst 3 °C
blinkar kontrollampan
i cirka
10 sekunder och förblir sedan tänd.
LSD-skärm
→Sid. 143
Specialinställning
Inställningar (t.ex. mätardisplay) kan
ändras på skärmen
på
informationsdisplayen. (→Sid. 149)
VARNING!
Informationsdisplayen i låga
temperaturer
Låt kupén värmas upp innan du
använder LCD-informationsdisplayen.
Om det är mycket kallt kan displayen
vara långsam och bildväxlingen kan ta
längre tid.
VARNING!(Fortsättning)
Det kan t.ex. ske en fördröjning mellan
förarens växelbyte och när det nya
växelområdet visas på displayen. Sådan
fördröjning kan få föraren att växla ner
igen, vilket orsakar snabb och onödig
motorbromsning och eventuellt en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
Undvik skador på motorn och dess
komponenter
• Motorn kan vara överhettad om
”Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual” visas
på informationsdisplayen. I så fall ska
du stanna bilen på en säker plats och
kontrollera motorn när den har
svalnat. (→Sid. 515)
Använda knappen "ODO TRIP"
Växlar funktionerna vägmätaren,
trippmätare A, trippmätare B och
ljusstyrkan i instrumentgruppen med en
tryckning på knappen “ODO TRIP”.
• När trippmätaren visas nollställs den
om du håller knappen intryckt.
• När ljusstyrkekontrollen för
instrumentgruppen visas justeras
ljusstyrkan i instrumentgruppens
lampor medan knappen hålls intryckt.
3.1 Instrumentgrupp
142

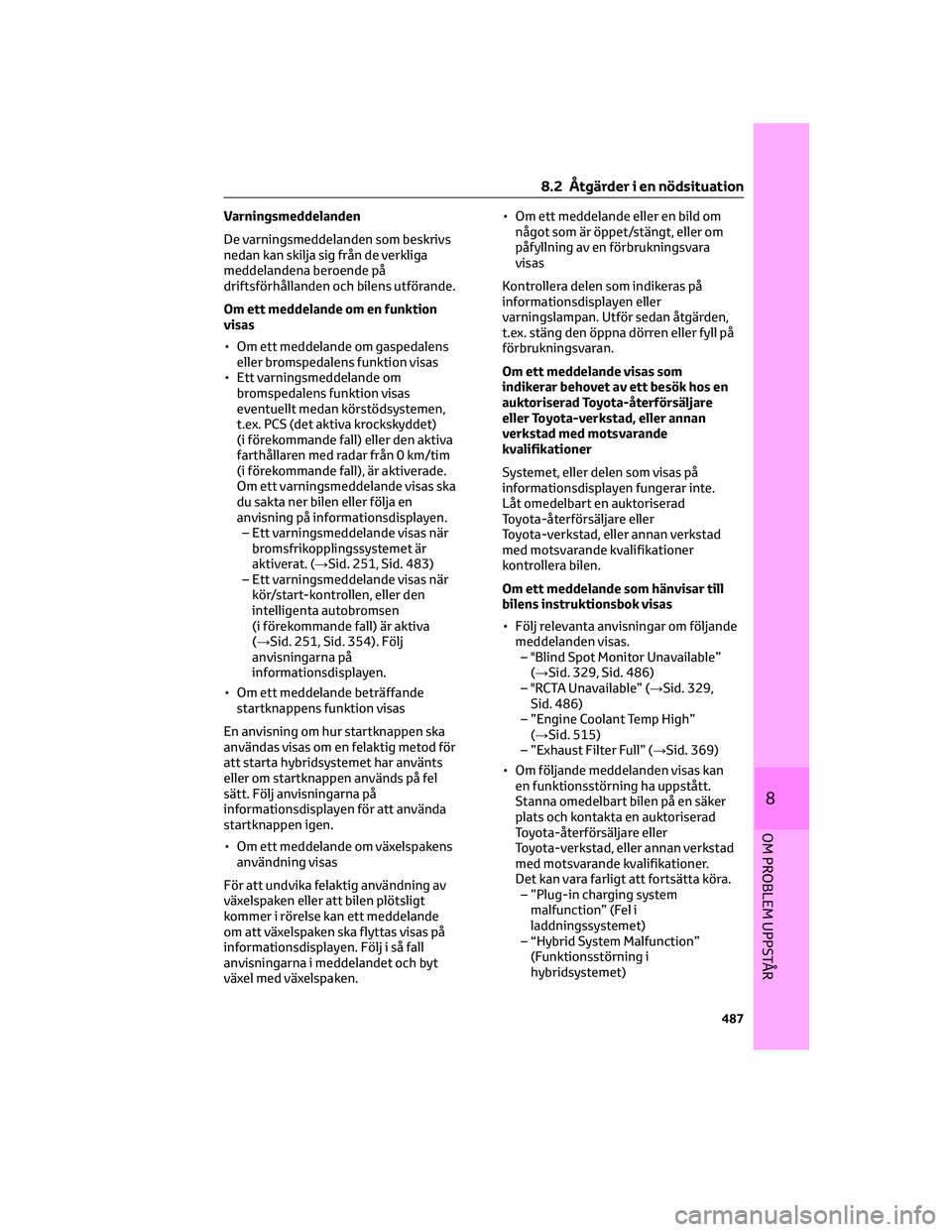

Varningsmeddelanden
De varningsmeddelanden som beskrivs
nedan kan skilja sig från de verkliga
meddelandena beroende på
driftsförhållanden och bilens utförande.
Om ett meddelande om en funktion
visas
• Om ett meddelande om gaspedalens
eller bromspedalens funktion visas
• Ett varningsmeddelande om
bromspedalens funktion visas
eventuellt medan körstödsystemen,
t.ex. PCS (det aktiva krockskyddet)
(i förekommande fall) eller den aktiva
farthållaren med radar från 0 km/tim
(i förekommande fall), är aktiverade.
Om ett varningsmeddelande visas ska
du sakta ner bilen eller följa en
anvisning på informationsdisplayen.
– Ett varningsmeddelande visas när
bromsfrikopplingssystemet är
aktiverat. (→Sid. 251, Sid. 483)
– Ett varningsmeddelande visas när
kör/start-kontrollen, eller den
intelligenta autobromsen
(i förekommande fall) är aktiva
(→Sid. 251, Sid. 354). Följ
anvisningarna på
informationsdisplayen.
• Om ett meddelande beträffande
startknappens funktion visas
En anvisning om hur startknappen ska
användas visas om en felaktig metod för
att starta hybridsystemet har använts
eller om startknappen används på fel
sätt. Följ anvisningarna på
informationsdisplayen för att använda
startknappen igen.
• Om ett meddelande om växelspakens
användning visas
För att undvika felaktig användning av
växelspaken eller att bilen plötsligt
kommer i rörelse kan ett meddelande
om att växelspaken ska flyttas visas på
informationsdisplayen. Följ i så fall
anvisningarna i meddelandet och byt
växel med växelspaken.• Om ett meddelande eller en bild om
något som är öppet/stängt, eller om
påfyllning av en förbrukningsvara
visas
Kontrollera delen som indikeras på
informationsdisplayen eller
varningslampan. Utför sedan åtgärden,
t.ex. stäng den öppna dörren eller fyll på
förbrukningsvaran.
Om ett meddelande visas som
indikerar behovet av ett besök hos en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer
Systemet, eller delen som visas på
informationsdisplayen fungerar inte.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om ett meddelande som hänvisar till
bilens instruktionsbok visas
• Följ relevanta anvisningar om följande
meddelanden visas.
– "Blind Spot Monitor Unavailable”
(→Sid. 329, Sid. 486)
– "RCTA Unavailable” (→Sid. 329,
Sid. 486)
– ”Engine Coolant Temp High”
(→Sid. 515)
– ”Exhaust Filter Full” (→Sid. 369)
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Det kan vara farligt att fortsätta köra.
– ”Plug-in charging system
malfunction” (Fel i
laddningssystemet)
– “Hybrid System Malfunction”
(Funktionsstörning i
hybridsystemet)
8.2 Åtgärder i en nödsituation
487
8
OM PROBLEM UPPSTÅR

– ”Charging System Malfunction”
– “Check Engine” (Kontrollera
motorn)
– “Hybrid Battery Malfunction”
(Funktionsstörning i
hybridbatteriet)
– “Accelerator System Malfunction”
(Funktionsstörning i gaspedalen)
– ”Smart Entry & Start System
Malfunction”
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
– ”Oil Pressure Low”
– ”Braking Power Low”
• Om något av följande meddelanden
visas på informationsdisplayen kan
det indikera att bilen fått slut på
bränsle. Stanna bilen på en säker plats
och, om bränslenivån är låg, tanka
bilen.
– “Hybrid System Stopped”
(Hybridsystemet avstängt)
– “Engine Stopped” (Motorn
avstängd)
• Om ”Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” visas kan filtret vara igensatt,
luftintagsventilen kan vara blockerad
eller ett avbrott kan ha uppstått i
kanalen. Utför därför följande åtgärd.
– Om DC/DC-omvandlarens
luftintagsventil eller filter är
smutsiga ska rengöringsåtgärden
på sid. 452 utföras.
– Om varningsmeddelandet visas när
DC/DC-omvandlarens
luftintagsventil och filter inte är
smutsiga ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.• Om ”12-Volt Battery Charging System
Malfunction Stop in a Safe Place See
Owner’s Manual” visas
Indikerar funktionsstörning i bilens
laddningssystem. Sväng av vägen och
stanna bilen så snart det kan göras på
säkert sätt.
Medan meddelandet visas kan t.ex.
luftkonditioneringens funktioner delvis
begränsas så att elförbrukningen från
12-voltsbatteriet kan minska.
Om "Hybrid System Overheated
Reduced Output Power" visas
Detta meddelande visas ibland vid
körning under svåra körförhållanden.
(Exempelvis vid körning uppför en brant
backe med backväxeln ilagd.)
Åtgärder:→Sid. 515
Om ”Traction Battery Needs to be
Protected Refrain from the Use of N
Position” visas
Det här meddelandet visas ibland när
växelspaken är i N.
Eftersom hybridbatteriet inte kan laddas
medan växelspaken är i N ska du föra
växelspaken till P när bilen är
stillastående.
Om ”Traction Battery Needs to be
Protected Shift into P to Restart” visas
Det här meddelandet visas när
hybridbatteriets laddning har blivit
extremt låg eftersom växelspaken har
lämnats kvar i N under en viss tid.
För växelspaken till P och starta om
hybridsystemet när du ska använda
bilen.
Om ”Shift to P when Parked” visas
Meddelandet visas om förardörren
öppnas utan att startknappen trycks till
avstängt läge medan växelläget är i
annat läge än P.
För växelspaken till P.
8.2 Åtgärder i en nödsituation
488

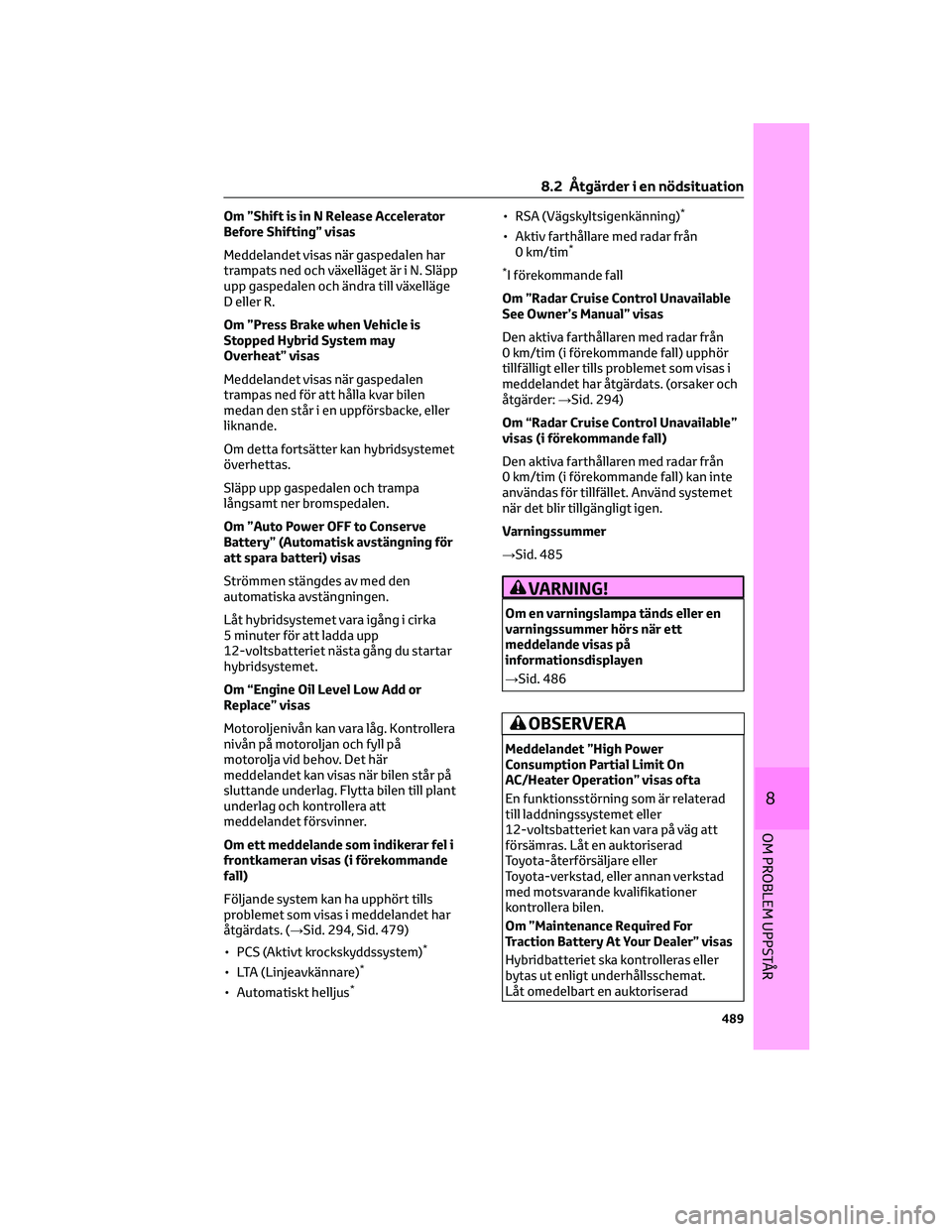

Om ”Shift is in N Release Accelerator
Before Shifting” visas
Meddelandet visas när gaspedalen har
trampats ned och växelläget är i N. Släpp
upp gaspedalen och ändra till växelläge
D eller R.
Om ”Press Brake when Vehicle is
Stopped Hybrid System may
Overheat” visas
Meddelandet visas när gaspedalen
trampas ned för att hålla kvar bilen
medan den står i en uppförsbacke, eller
liknande.
Om detta fortsätter kan hybridsystemet
överhettas.
Släpp upp gaspedalen och trampa
långsamt ner bromspedalen.
Om ”Auto Power OFF to Conserve
Battery” (Automatisk avstängning för
att spara batteri) visas
Strömmen stängdes av med den
automatiska avstängningen.
Låt hybridsystemet vara igång i cirka
5 minuter för att ladda upp
12-voltsbatteriet nästa gång du startar
hybridsystemet.
Om “Engine Oil Level Low Add or
Replace” visas
Motoroljenivån kan vara låg. Kontrollera
nivån på motoroljan och fyll på
motorolja vid behov. Det här
meddelandet kan visas när bilen står på
sluttande underlag. Flytta bilen till plant
underlag och kontrollera att
meddelandet försvinner.
Om ett meddelande som indikerar fel i
frontkameran visas (i förekommande
fall)
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 294, Sid. 479)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Linjeavkännare)*
• Automatiskt helljus*
• RSA (Vägskyltsigenkänning)*
• Aktiv farthållare med radar från
0 km/tim*
*
I förekommande fall
Om ”Radar Cruise Control Unavailable
See Owner’s Manual” visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) upphör
tillfälligt eller tills problemet som visas i
meddelandet har åtgärdats. (orsaker och
åtgärder:→Sid. 294)
Om “Radar Cruise Control Unavailable”
visas (i förekommande fall)
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) kan inte
användas för tillfället. Använd systemet
när det blir tillgängligt igen.
Varningssummer
→Sid. 485
VARNING!
Om en varningslampa tänds eller en
varningssummer hörs när ett
meddelande visas på
informationsdisplayen
→Sid. 486
OBSERVERA
Meddelandet ”High Power
Consumption Partial Limit On
AC/Heater Operation” visas ofta
En funktionsstörning som är relaterad
till laddningssystemet eller
12-voltsbatteriet kan vara på väg att
försämras. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om ”Maintenance Required For
Traction Battery At Your Dealer” visas
Hybridbatteriet ska kontrolleras eller
bytas ut enligt underhållsschemat.
Låt omedelbart en auktoriserad
8.2 Åtgärder i en nödsituation
489
8
OM PROBLEM UPPSTÅR

8.2.12 Om motorn blir
överhettad
Följande kan indikera att bilen håller på
att överhettas.
• Varningslampan för hög
kylarvätsketemperatur (→Sid. 135)
tänds eller blinkar, eller
hybridsystemet känns kraftlöst.
(Exempelvis ökar inte bilens
hastighet.)
• "Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual" (Hög
temperatur i kylarvätskan Stanna på
en säker plats Se bilens
instruktionsbok) eller "Hybrid System
Overheated Reduced Output Power"
(Hybridsystemet överhettat Minskad
uteffekt) visas på
informationsdisplayen.
• Ånga strömmar ut under motorhuven.
Åtgärder
Om varningslampan för hög
kylarvätsketemperatur tänds eller om
"Engine Coolant Temp High Stop in a
Safe Place See Owner’s Manual"
(Kylarvätskans temperatur hög Stanna
på säker plats Se bilens instruktionsbok)
visas på informationsdisplayen
1. Stanna bilen på en säker plats, stäng
först av luftkonditioneringen och
därefter hybridsystemet.
2. Om du ser ånga: Lyft försiktigt upp
motorhuven när ångan har avtagit.
Om du inte ser ånga: Lyft försiktigt
upp motorhuven.
3. När hybridsystemet har svalnat
tillräckligt kan slangarna och kylaren
undersökas med avseende på läckage.
AKylare
BKylfläkt
Om en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
4. Kylvätskenivån är korrekt när den är
mellan "FULL"- och "LOW"-strecken
på behållaren.
ABehållare
B"FULL"-strecket
C"LOW"-strecket
5. Fyll på kylarvätska vid behov.
Vanligt vatten kan användas i nödfall
om kylarvätska inte finns tillgänglig.
8.2 Åtgärder i en nödsituation
515
8
OM PROBLEM UPPSTÅR

Om du har fyllt på vatten i en akut
situation ska du snarast låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
6. Starta hybridsystemet och sätt på
luftkonditioneringen för att
kontrollera att kylfläkten fungerar,
kontrollera om kylarvätska läcker ut
från kylare eller slangar.
Fläkten går igång när
luftkonditioneringen sätts på
omedelbart efter en kallstart.
Bekräfta att fläkten är igång genom
att lyssna efter fläktljudet och
luftflödet. Om det är svårt att
kontrollera detta ska du ställa in
temperaturväljaren på "LO" och vrida
"A/C"-knappen till ON och OFF. Starta
och stäng av luftkonditioneringen
därefter några gånger. (Fläkten
fungerar eventuellt inte i
temperaturer under 0 grader.)
7. Om fläkten inte är igång: Stäng av
hybridsystemet omedelbart och
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Om fläkten är igång:
Låt närmaste auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.8. Kontrollera om “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual” visas på
informationsdisplayen. Om
meddelandet inte försvinner: Stäng
av hybridsystemet och kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer. Om meddelandet inte
visas: Låt närmaste auktoriserade
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om "Hybrid System Overheated Reduced
Output Power" (Hybridsystemet
överhettat Uteffekt reducerad) visas på
informationsdisplayen
1. Stanna bilen på ett säkert ställe.
2. Stäng av hybridsystemet och lyft
försiktigt upp motorhuven.
3. När hybridsystemet har svalnat kan
slangarna och kylaren undersökas
med avseende på läckage.
AKylare
BKylfläkt
Om en stor mängd kylarvätska läcker
ut ska du omedelbart kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
8.2 Åtgärder i en nödsituation
516
