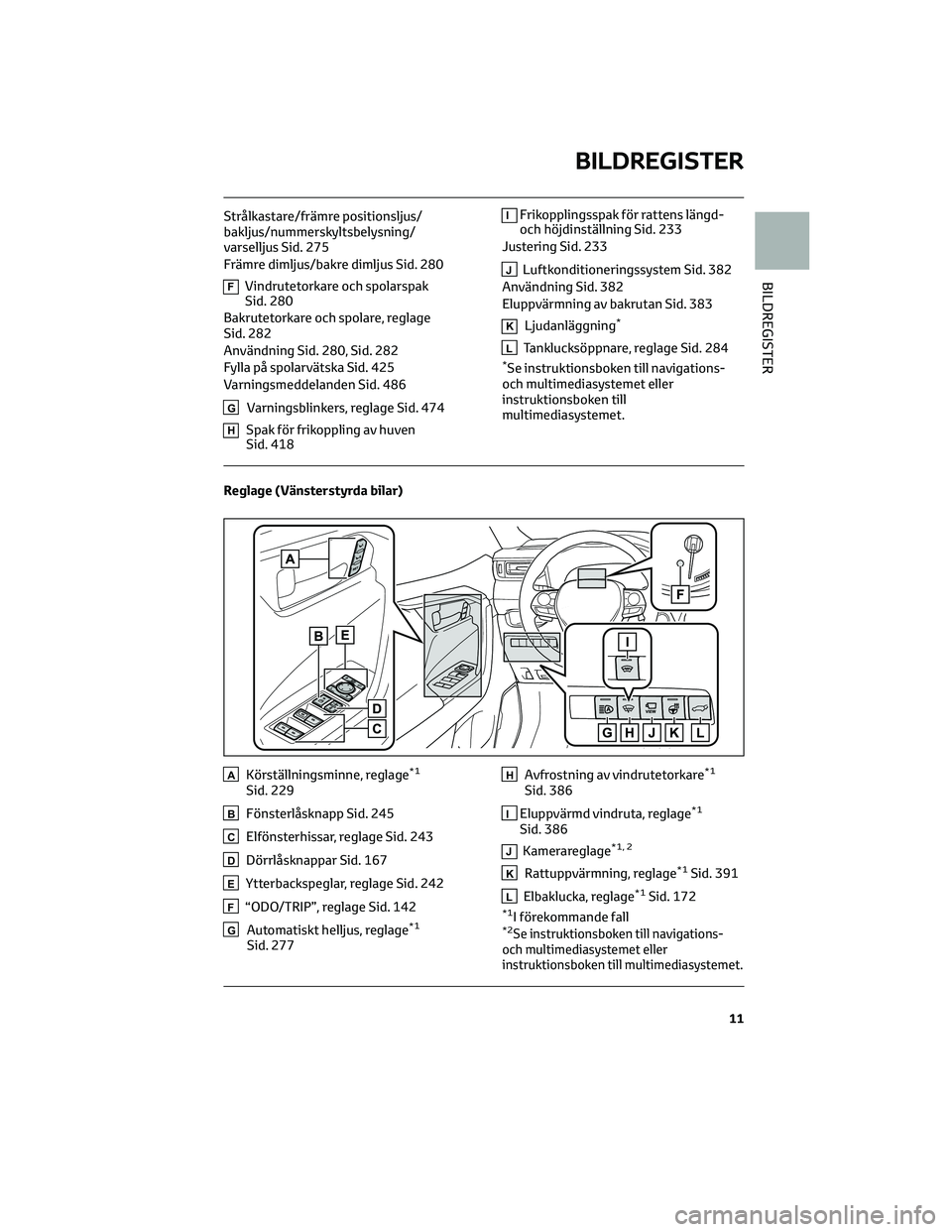

Strålkastare/främre positionsljus/
bakljus/nummerskyltsbelysning/
varselljus Sid. 275
Främre dimljus/bakre dimljus Sid. 280
FVindrutetorkare och spolarspak
Sid. 280
Bakrutetorkare och spolare, reglage
Sid. 282
Användning Sid. 280, Sid. 282
Fylla på spolarvätska Sid. 425
Varningsmeddelanden Sid. 486
GVarningsblinkers, reglage Sid. 474
HSpak för frikoppling av huven
Sid. 418
IFrikopplingsspak för rattens längd-
och höjdinställning Sid. 233
Justering Sid. 233
JLuftkonditioneringssystem Sid. 382
Användning Sid. 382
Eluppvärmning av bakrutan Sid. 383
KLjudanläggning*
LTanklucksöppnare, reglage Sid. 284*Se instruktionsboken till navigations-
och multimediasystemet eller
instruktionsboken till
multimediasystemet.
Reglage (Vänsterstyrda bilar)
AKörställningsminne, reglage*1
Sid. 229
BFönsterlåsknapp Sid. 245
CElfönsterhissar, reglage Sid. 243
DDörrlåsknappar Sid. 167
EYtterbackspeglar, reglage Sid. 242
F“ODO/TRIP”, reglage Sid. 142
GAutomatiskt helljus, reglage*1
Sid. 277
HAvfrostning av vindrutetorkare*1
Sid. 386
IEluppvärmd vindruta, reglage*1
Sid. 386
JKamerareglage*1, 2
KRattuppvärmning, reglage*1Sid. 391
LElbaklucka, reglage*1Sid. 172*1I förekommande fall*2Se instruktionsboken till navigations-
och multimediasystemet eller
instruktionsboken till multimediasystemet.
BILDREGISTER
11
BILDREGISTER

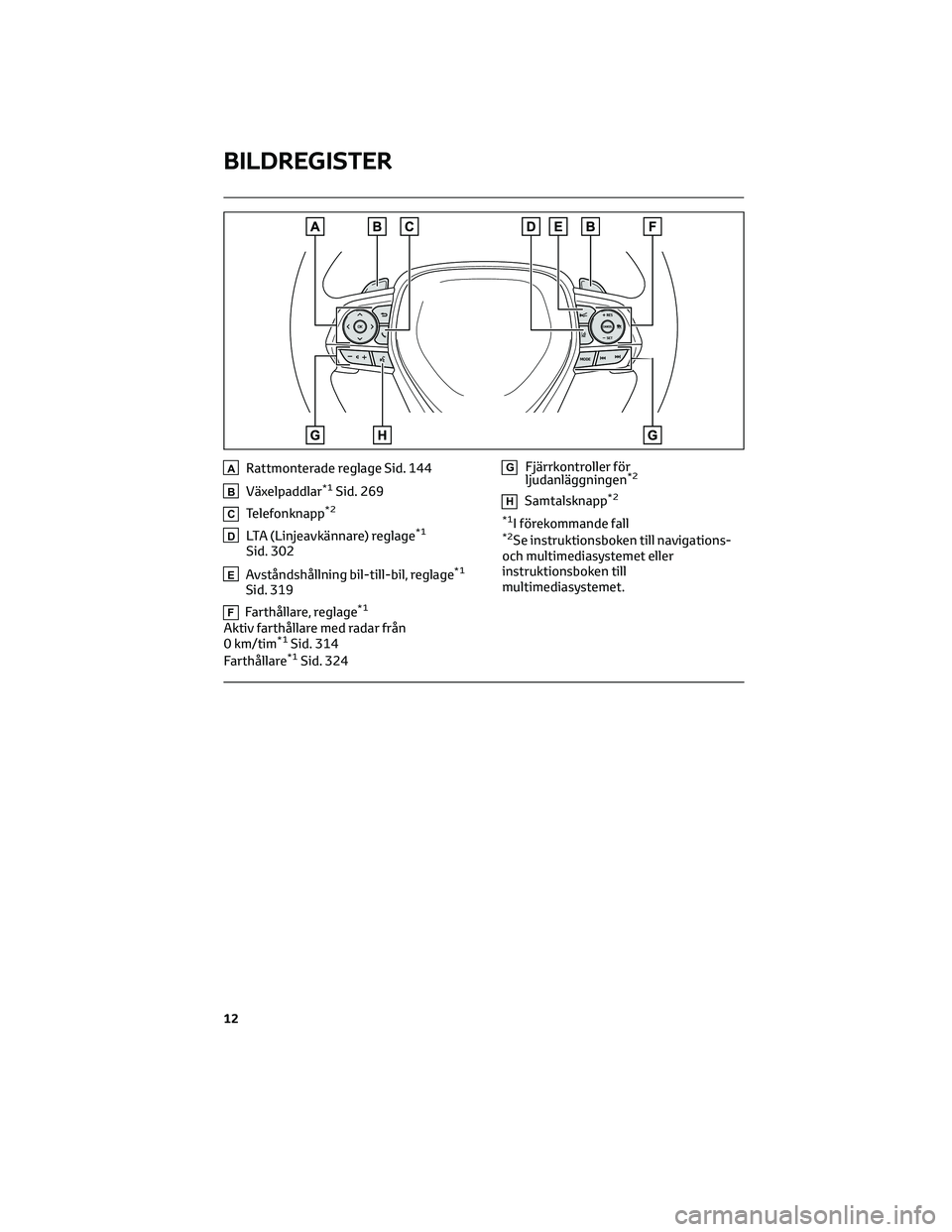

ARattmonterade reglage Sid. 144
BVäxelpaddlar*1Sid. 269
CTelefonknapp*2
DLTA (Linjeavkännare) reglage*1
Sid. 302
EAvståndshållning bil-till-bil, reglage*1
Sid. 319
FFarthållare, reglage*1
Aktiv farthållare med radar från
0 km/tim*1Sid. 314
Farthållare*1Sid. 324
GFjärrkontroller för
ljudanläggningen*2
HSamtalsknapp*2
*1
I förekommande fall*2Se instruktionsboken till navigations-
och multimediasystemet eller
instruktionsboken till
multimediasystemet.
BILDREGISTER
12

KLjudanläggning*
LTanklucksöppnare, reglage Sid. 284*Se instruktionsboken till navigations-
och multimediasystemet eller
instruktionsboken till
multimediasystemet.

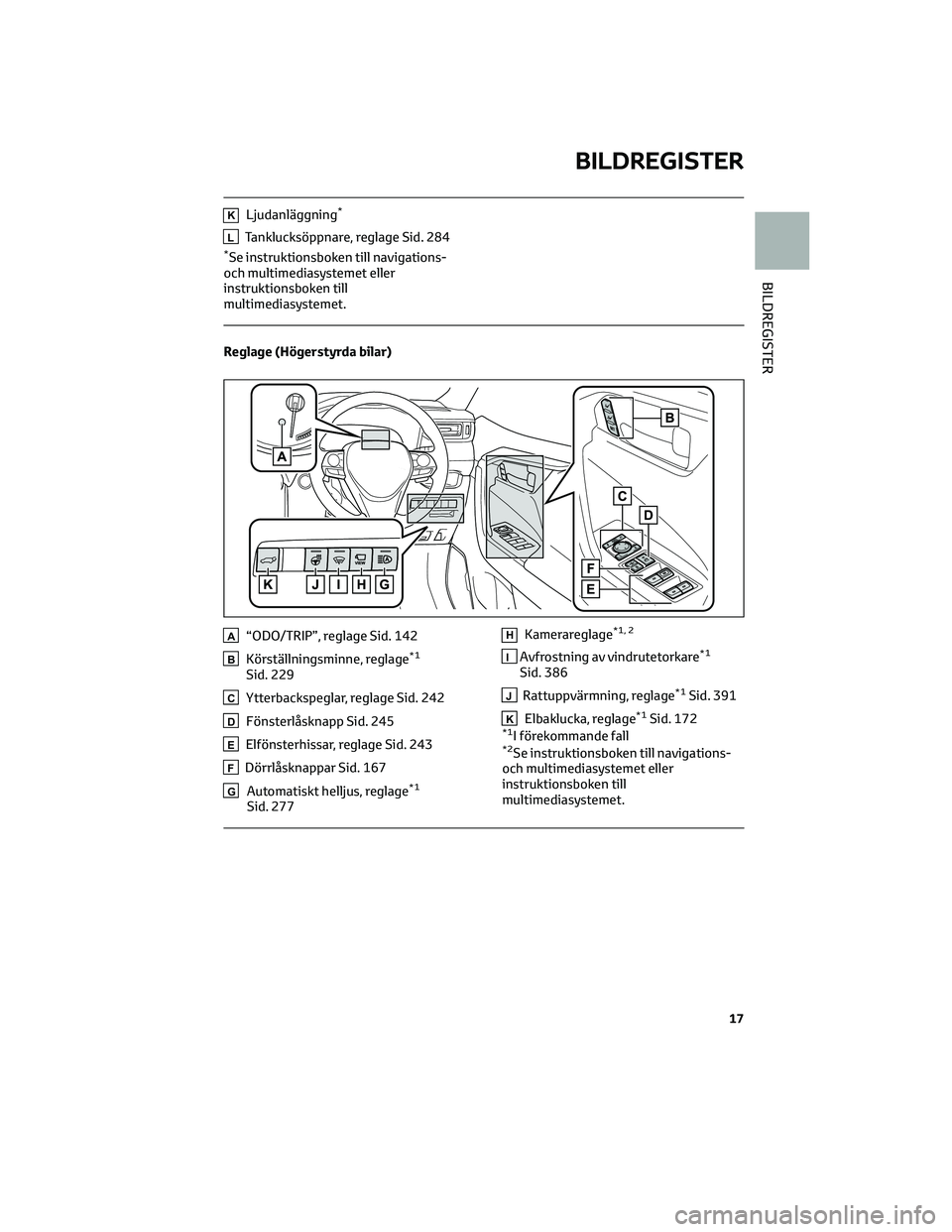

Reglage (Högerstyrda bilar)
A“ODO/TRIP”, reglage Sid. 142
BKörställningsminne, reglage*1
Sid. 229
CYtterbackspeglar, reglage Sid. 242
DFönsterlåsknapp Sid. 245
EElfönsterhissar, reglage Sid. 243
FDörrlåsknappar Sid. 167
GAutomatiskt helljus, reglage*1
Sid. 277
HKamerareglage*1, 2
IAvfrostning av vindrutetorkare*1
Sid. 386
JRattuppvärmning, reglage*1Sid. 391
KElbaklucka, reglage*1Sid. 172*1I förekommande fall*2Se instruktionsboken till navigations-
och multimediasystemet eller
instruktionsboken till
multimediasystemet.
BILDREGISTER
17
BILDREGISTER

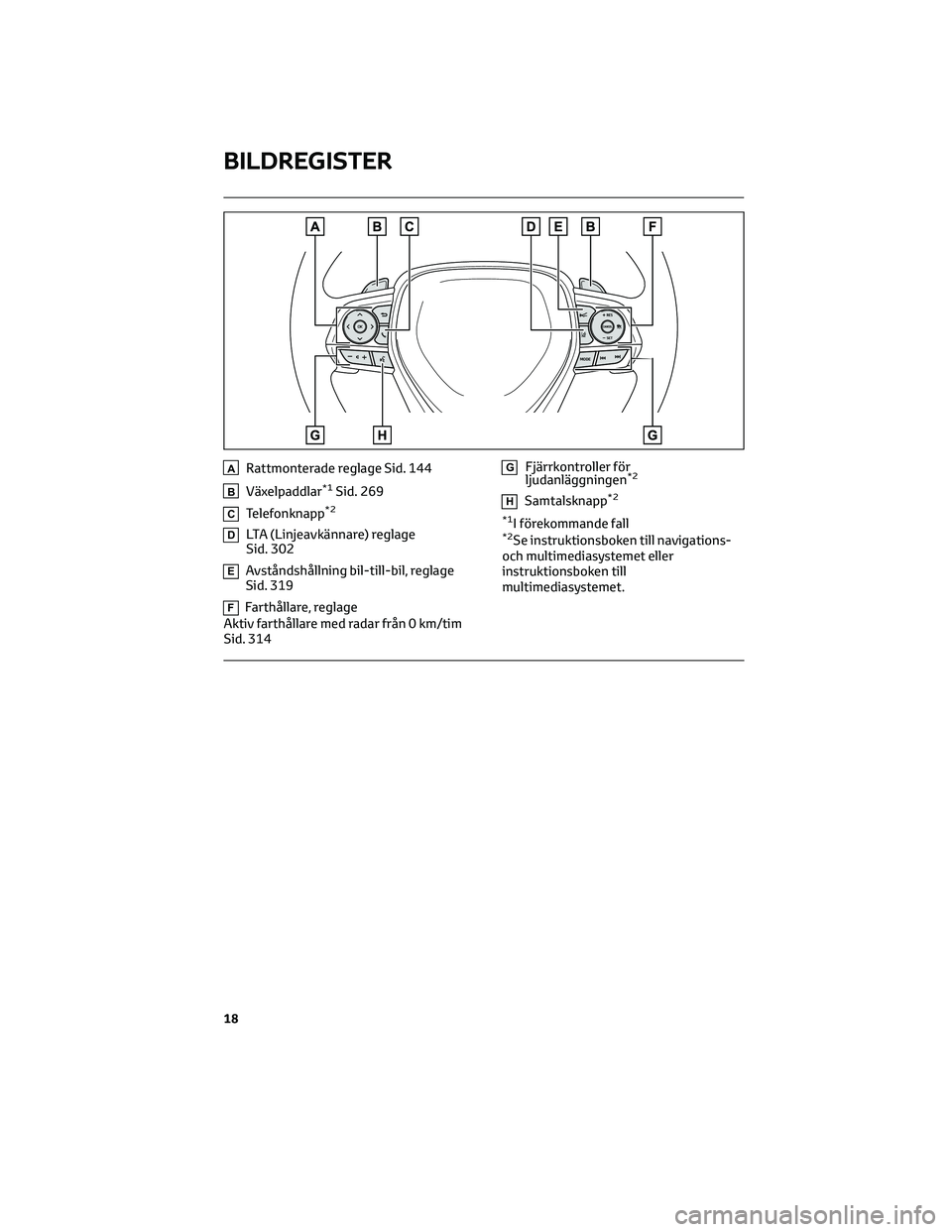

ARattmonterade reglage Sid. 144
BVäxelpaddlar*1Sid. 269
CTelefonknapp*2
DLTA (Linjeavkännare) reglage
Sid. 302
EAvståndshållning bil-till-bil, reglage
Sid. 319
FFarthållare, reglage
Aktiv farthållare med radar från 0 km/tim
Sid. 314
GFjärrkontroller för
ljudanläggningen*2
HSamtalsknapp*2
*1
I förekommande fall*2Se instruktionsboken till navigations-
och multimediasystemet eller
instruktionsboken till
multimediasystemet.
BILDREGISTER
18

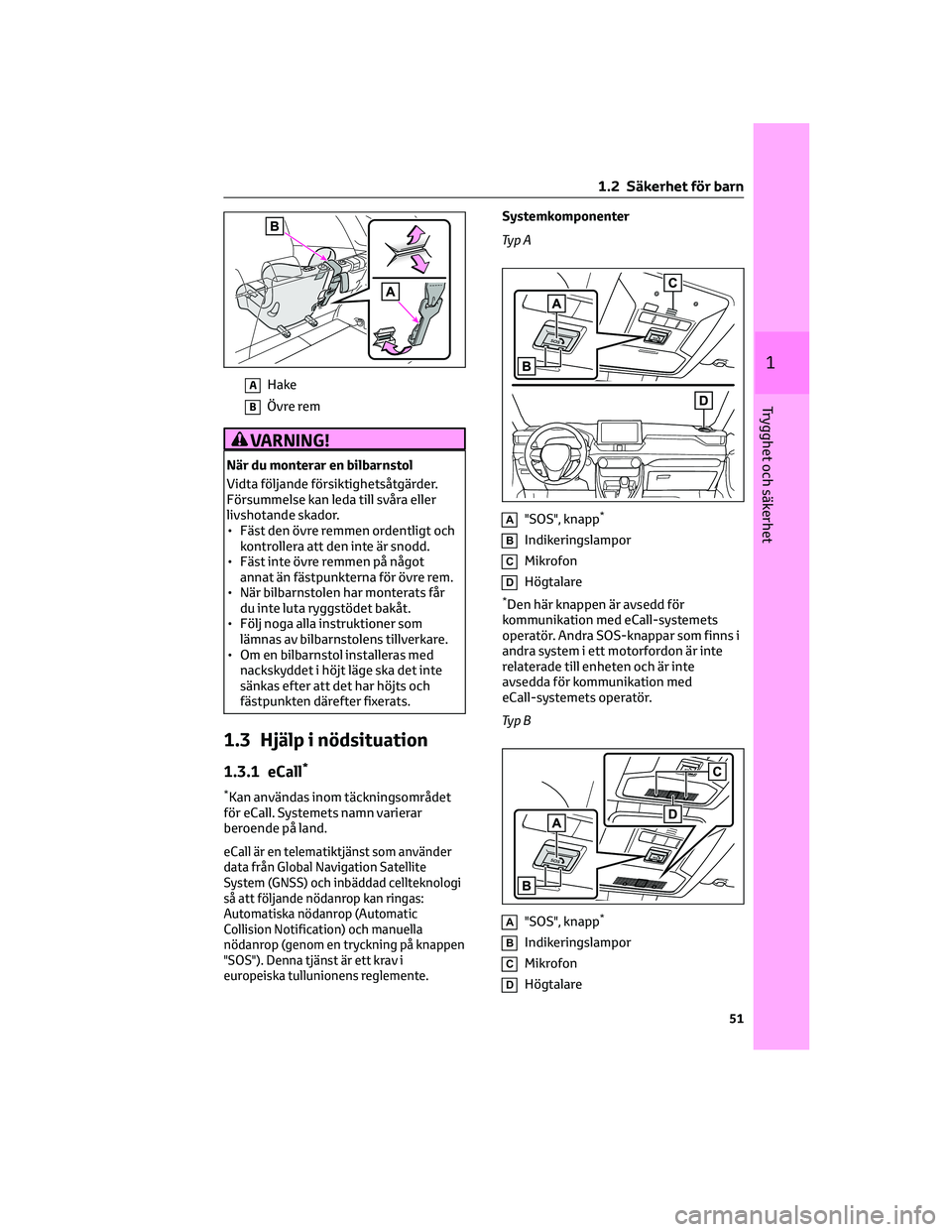

AHake
BÖvre rem
VARNING!
När du monterar en bilbarnstol
Vidta följande försiktighetsåtgärder.
Försummelse kan leda till svåra eller
livshotande skador.
• Fäst den övre remmen ordentligt och
kontrollera att den inte är snodd.
• Fäst inte övre remmen på något
annat än fästpunkterna för övre rem.
• När bilbarnstolen har monterats får
du inte luta ryggstödet bakåt.
• Följ noga alla instruktioner som
lämnas av bilbarnstolens tillverkare.
• Om en bilbarnstol installeras med
nackskyddet i höjt läge ska det inte
sänkas efter att det har höjts och
fästpunkten därefter fixerats.
1.3 Hjälp i nödsituation
1.3.1 eCall*
*Kan användas inom täckningsområdet
för eCall. Systemets namn varierar
beroende på land.
eCall är en telematiktjänst som använder
data från Global Navigation Satellite
System (GNSS) och inbäddad cellteknologi
så att följande nödanrop kan ringas:
Automatiska nödanrop (Automatic
Collision Notification) och manuella
nödanrop (genom en tryckning på knappen
"SOS"). Denna tjänst är ett krav i
europeiska tullunionens reglemente.
Systemkomponenter
Ty p A
A"SOS", knapp*
BIndikeringslampor
CMikrofon
DHögtalare
*Den här knappen är avsedd för
kommunikation med eCall-systemets
operatör. Andra SOS-knappar som finns i
andra system i ett motorfordon är inte
relaterade till enheten och är inte
avsedda för kommunikation med
eCall-systemets operatör.
Ty p B
A"SOS", knapp*
BIndikeringslampor
CMikrofon
DHögtalare
1 .2 Säkerhet för barn
51
1
Trygghet och säkerhet

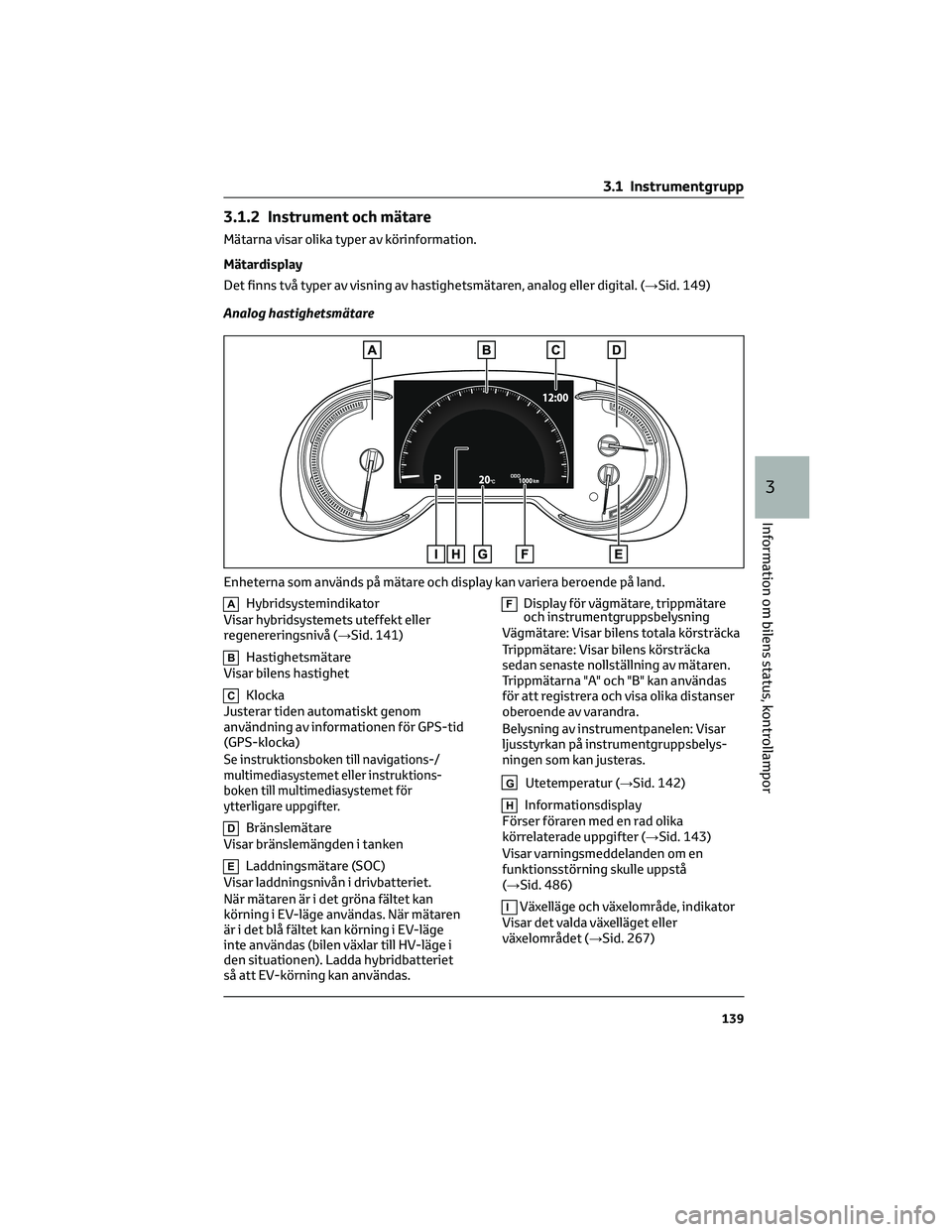

3.1.2 Instrument och mätare
Mätarna visar olika typer av körinformation.
Mätardisplay
Det finns två typer av visning av hastighetsmätaren, analog eller digital. (→Sid. 149)
Analog hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna "A" och "B" kan användas
för att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
139
3
Information om bilens status, kontrollampor

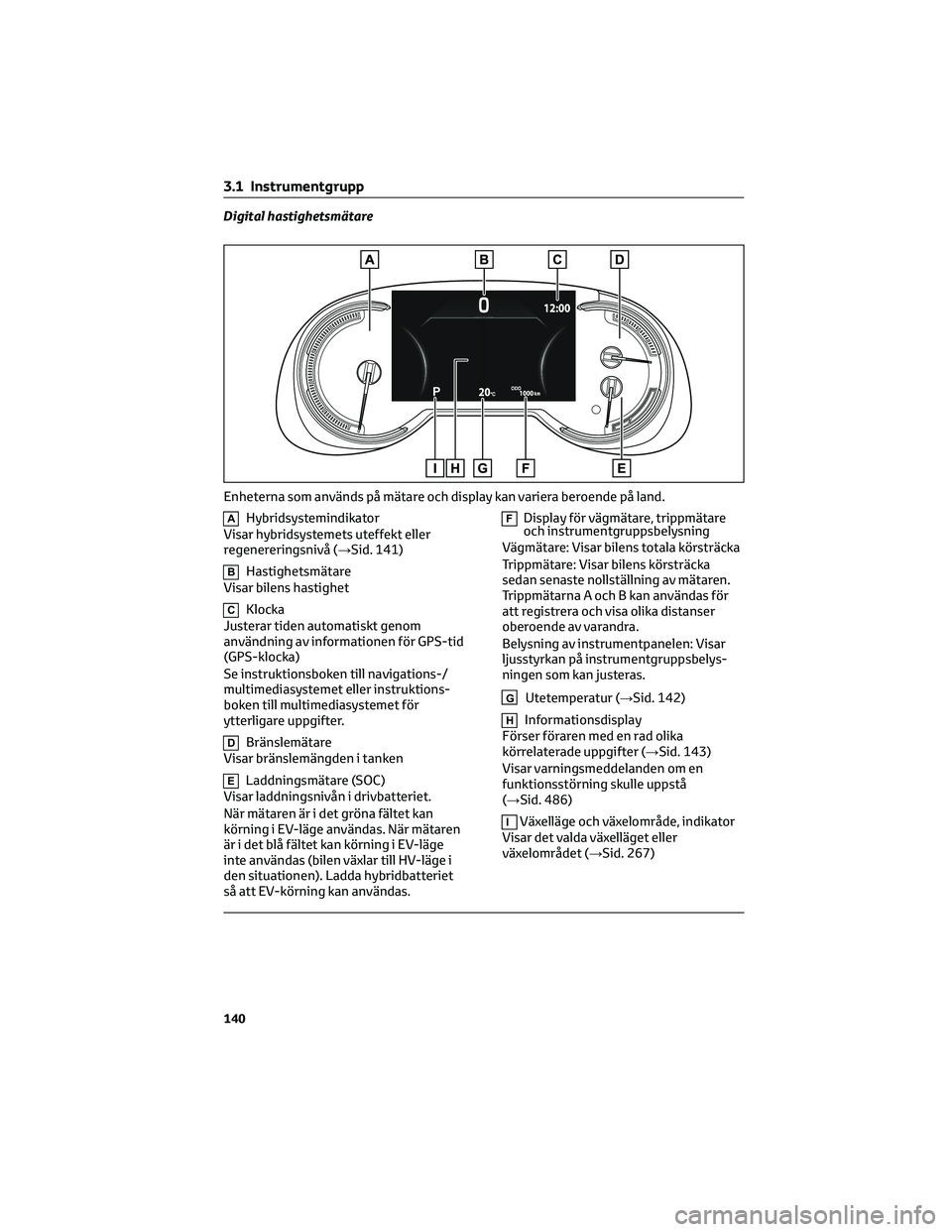

Digital hastighetsmätare
AHybridsystemindikator
Visar hybridsystemets uteffekt eller
regenereringsnivå (→Sid. 141)
BHastighetsmätare
Visar bilens hastighet
CKlocka
Justerar tiden automatiskt genom
användning av informationen för GPS-tid
(GPS-klocka)
Se instruktionsboken till navigations-/
multimediasystemet eller instruktions-
boken till multimediasystemet för
ytterligare uppgifter.
DBränslemätare
Visar bränslemängden i tanken
ELaddningsmätare (SOC)
Visar laddningsnivån i drivbatteriet.
När mätaren är i det gröna fältet kan
körning i EV-läge användas. När mätaren
är i det blå fältet kan körning i EV-läge
inte användas (bilen växlar till HV-läge i
den situationen). Ladda hybridbatteriet
så att EV-körning kan användas.
FDisplay för vägmätare, trippmätare
och instrumentgruppsbelysning
Vägmätare: Visar bilens totala körsträcka
Trippmätare: Visar bilens körsträcka
sedan senaste nollställning av mätaren.
Trippmätarna A och B kan användas för
att registrera och visa olika distanser
oberoende av varandra.
Belysning av instrumentpanelen: Visar
ljusstyrkan på instrumentgruppsbelys-
ningen som kan justeras.
GUtetemperatur (→Sid. 142)
HInformationsdisplay
Förser föraren med en rad olika
körrelaterade uppgifter (→Sid. 143)
Visar varningsmeddelanden om en
funktionsstörning skulle uppstå
(→Sid. 486)
IVäxelläge och växelområde, indikator
Visar det valda växelläget eller
växelområdet (→Sid. 267)
Enheterna som används på mätare och display kan variera beroende på land.
3.1 Instrumentgrupp
140

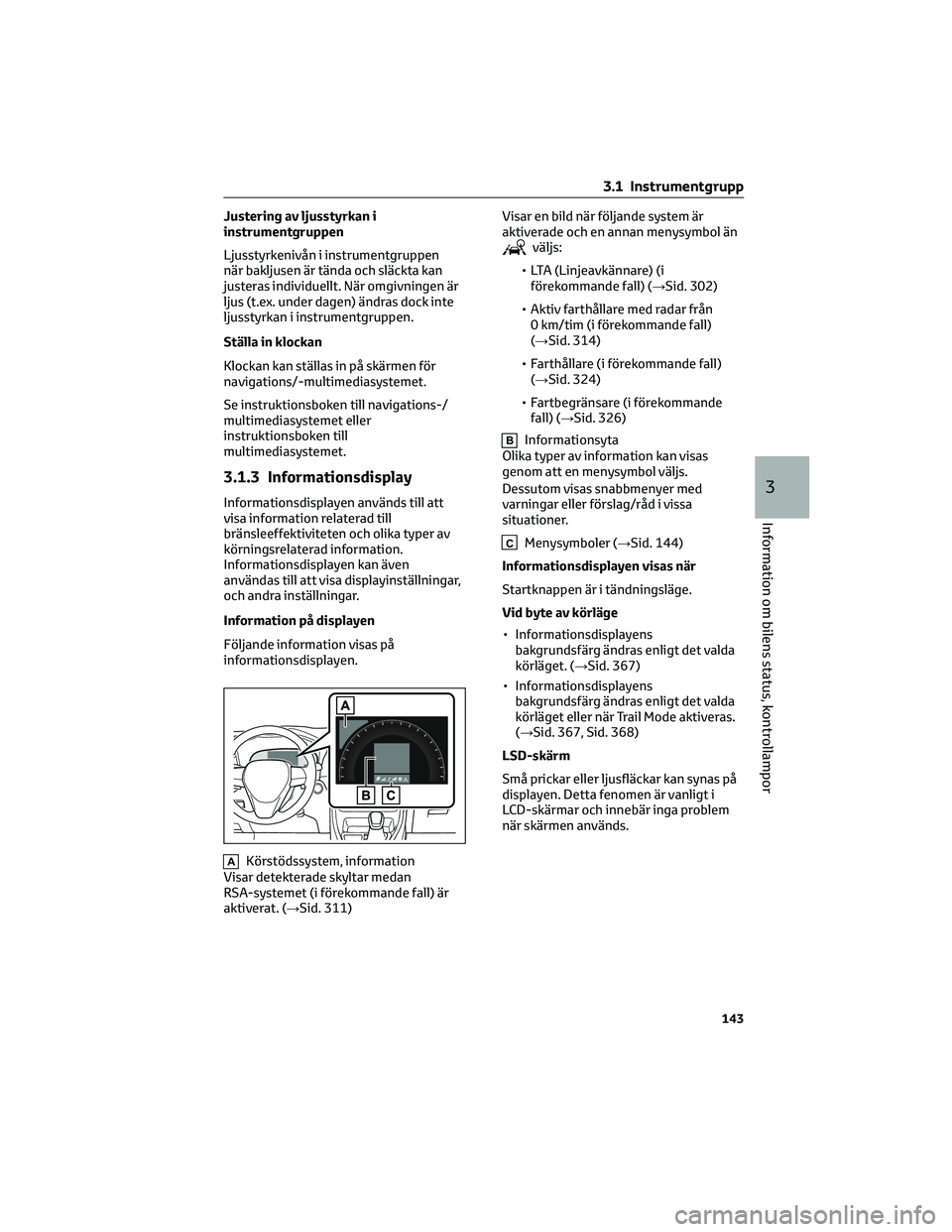

Justering av ljusstyrkan i
instrumentgruppen
Ljusstyrkenivån i instrumentgruppen
när bakljusen är tända och släckta kan
justeras individuellt. När omgivningen är
ljus (t.ex. under dagen) ändras dock inte
ljusstyrkan i instrumentgruppen.
Ställa in klockan
Klockan kan ställas in på skärmen för
navigations/-multimediasystemet.
Se instruktionsboken till navigations-/
multimediasystemet eller
instruktionsboken till
multimediasystemet.
3.1.3 Informationsdisplay
Informationsdisplayen används till att
visa information relaterad till
bränsleeffektiviteten och olika typer av
körningsrelaterad information.
Informationsdisplayen kan även
användas till att visa displayinställningar,
och andra inställningar.
Information på displayen
Följande information visas på
informationsdisplayen.
AKörstödssystem, information
Visar detekterade skyltar medan
RSA-systemet (i förekommande fall) är
aktiverat. (→Sid. 311)Visar en bild när följande system är
aktiverade och en annan menysymbol än
väljs:
• LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 302)
• Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
(→Sid. 314)
• Farthållare (i förekommande fall)
(→Sid. 324)
• Fartbegränsare (i förekommande
fall) (→Sid. 326)
BInformationsyta
Olika typer av information kan visas
genom att en menysymbol väljs.
Dessutom visas snabbmenyer med
varningar eller förslag/råd i vissa
situationer.
CMenysymboler (→Sid. 144)
Informationsdisplayen visas när
Startknappen är i tändningsläge.
Vid byte av körläge
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget. (→Sid. 367)
• Informationsdisplayens
bakgrundsfärg ändras enligt det valda
körläget eller när Trail Mode aktiveras.
(→Sid. 367, Sid. 368)
LSD-skärm
Små prickar eller ljusfläckar kan synas på
displayen. Detta fenomen är vanligt i
LCD-skärmar och innebär inga problem
när skärmen används.
3.1 Instrumentgrupp
143
3
Information om bilens status, kontrollampor

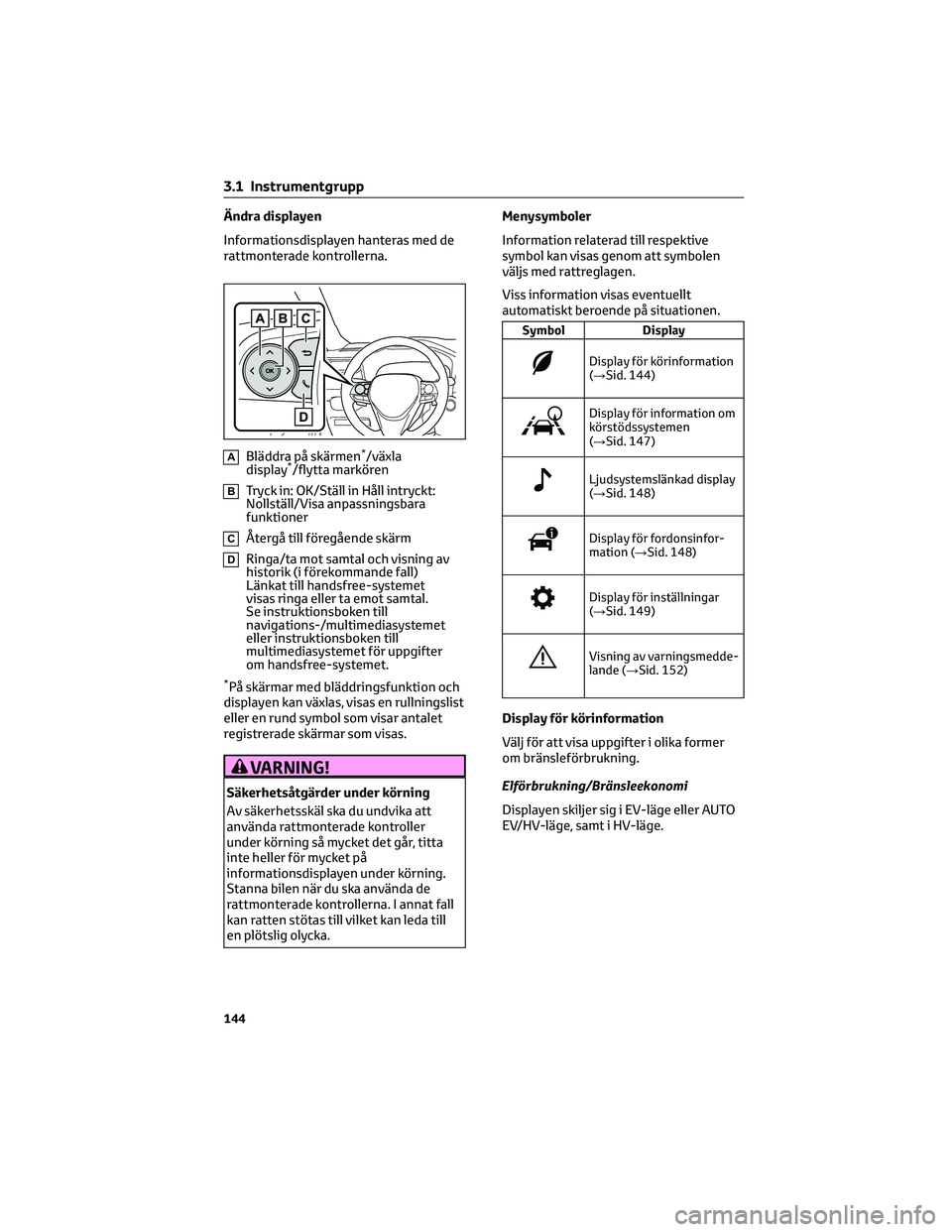

Ändra displayen
Informationsdisplayen hanteras med de
rattmonterade kontrollerna.
ABläddra på skärmen*/växla
display*/flytta markören
BTryck in: OK/Ställ in Håll intryckt:
Nollställ/Visa anpassningsbara
funktioner
CÅtergå till föregående skärm
DRinga/ta mot samtal och visning av
historik (i förekommande fall)
Länkat till handsfree-systemet
visas ringa eller ta emot samtal.
Se instruktionsboken till
navigations-/multimediasystemet
eller instruktionsboken till
multimediasystemet för uppgifter
om handsfree-systemet.
*På skärmar med bläddringsfunktion och
displayen kan växlas, visas en rullningslist
eller en rund symbol som visar antalet
registrerade skärmar som visas.
VARNING!
Säkerhetsåtgärder under körning
Av säkerhetsskäl ska du undvika att
använda rattmonterade kontroller
under körning så mycket det går, titta
inte heller för mycket på
informationsdisplayen under körning.
Stanna bilen när du ska använda de
rattmonterade kontrollerna. I annat fall
kan ratten stötas till vilket kan leda till
en plötslig olycka.Menysymboler
Information relaterad till respektive
symbol kan visas genom att symbolen
väljs med rattreglagen.
Viss information visas eventuellt
automatiskt beroende på situationen.
Symbol Display
Display för körinformation
(→Sid. 144)
Display för information om
körstödssystemen
(→Sid. 147)
Ljudsystemslänkad display
(→Sid. 148)
Display för fordonsinfor-
mation (→Sid. 148)
Display för inställningar
(→Sid. 149)
Visning av varningsmedde-
lande (→Sid. 152)
Display för körinformation
Välj för att visa uppgifter i olika former
om bränsleförbrukning.
Elförbrukning/Bränsleekonomi
Displayen skiljer sig i EV-läge eller AUTO
EV/HV-läge, samt i HV-läge.
3.1 Instrumentgrupp
144

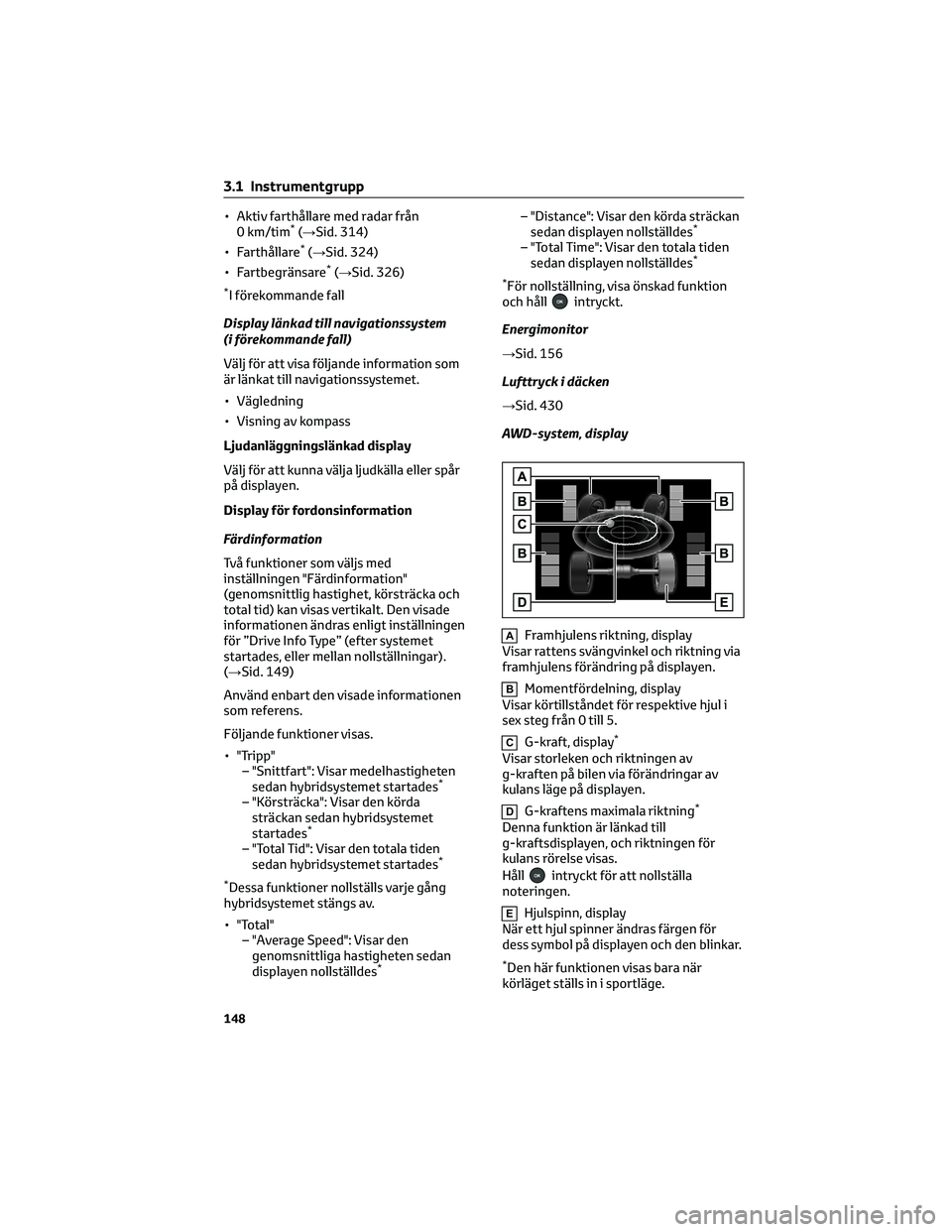

• Aktiv farthållare med radar från
0 km/tim*(→Sid. 314)
• Farthållare*(→Sid. 324)
• Fartbegränsare*(→Sid. 326)
*I förekommande fall
Display länkad till navigationssystem
(i förekommande fall)
Välj för att visa följande information som
är länkat till navigationssystemet.
• Vägledning
• Visning av kompass
Ljudanläggningslänkad display
Välj för att kunna välja ljudkälla eller spår
på displayen.
Display för fordonsinformation
Färdinformation
Två funktioner som väljs med
inställningen "Färdinformation"
(genomsnittlig hastighet, körsträcka och
total tid) kan visas vertikalt. Den visade
informationen ändras enligt inställningen
för ”Drive Info Type” (efter systemet
startades, eller mellan nollställningar).
(→Sid. 149)
Använd enbart den visade informationen
som referens.
Följande funktioner visas.
• "Tripp"
– "Snittfart": Visar medelhastigheten
sedan hybridsystemet startades
*
– "Körsträcka": Visar den körda
sträckan sedan hybridsystemet
startades
*
– "Total Tid": Visar den totala tiden
sedan hybridsystemet startades*
*
Dessa funktioner nollställs varje gång
hybridsystemet stängs av.
• "Total"
– "Average Speed": Visar den
genomsnittliga hastigheten sedan
displayen nollställdes
*
– "Distance": Visar den körda sträckan
sedan displayen nollställdes*
– "Total Time": Visar den totala tiden
sedan displayen nollställdes*
*
För nollställning, visa önskad funktion
och hållintryckt.
Energimonitor
→Sid. 156
Lufttryck i däcken
→Sid. 430
AWD-system, display
AFramhjulens riktning, display
Visar rattens svängvinkel och riktning via
framhjulens förändring på displayen.
BMomentfördelning, display
Visar körtillståndet för respektive hjul i
sex steg från 0 till 5.
CG-kraft, display*
Visar storleken och riktningen av
g-kraften på bilen via förändringar av
kulans läge på displayen.
DG-kraftens maximala riktning*
Denna funktion är länkad till
g-kraftsdisplayen, och riktningen för
kulans rörelse visas.
Håll
intryckt för att nollställa
noteringen.
EHjulspinn, display
När ett hjul spinner ändras färgen för
dess symbol på displayen och den blinkar.
*Den här funktionen visas bara när
körläget ställs in i sportläge.
3.1 Instrumentgrupp
148
